(检验和试验方法技术标准)
镀层和化学覆盖层技术规范
—锌电镀层
目次
前言............................................................................................................II 1范围 (1)
2规范性引用文件 (1)
3术语和定义 (1)
4工艺质量要求 (2)
5镀层表面质量和性能的检验方法 (6)
6镀件验收规则 (7)
前言
为了提高金属电镀和化学处理件生产制造质量，加强对电镀和化学处理制品生产流程相关环节的监督检验和质量控制，并为电镀层和化学处理层的质量验收和试验方法提供标准，同时为结构设计人员提供参考，特编写本系列标准。
《镀层和化学覆盖层技术规范》为系列标准：
a)Q/ZX 12.206.1《镀层和化学覆盖层技术规范-锌电镀层》；
b)Q/ZX 12.206.2《镀层和化学覆盖层技术规范-铝合金化学导电氧化》；
c)Q/ZX 12.206.3《镀层和化学覆盖层技术规范-镍电镀层》；
d)Q/ZX 12.206.4《镀层和化学覆盖层技术规范-铝合金阳极氧化》；
e)Q/ZX 12.206.5《镀层和化学覆盖层技术规范-铜+镍+铬电镀层》；
f)Q/ZX 12.206.6《镀层和化学覆盖层技术规范-钢铁和铜合金化学转化膜》；
g)Q/ZX 12.206.7《镀层和化学覆盖层技术规范-达克罗涂覆层》；
h)Q/ZX 12.206.8《镀层和化学覆盖层技术规范-铬电镀层》；
i)Q/ZX 12.206.9《镀层和化学覆盖层技术规范-锡电镀层》；
j)Q/ZX 12.206.10《镀层和化学覆盖层技术规范-热镀锌和连续电镀锌板材》；
……
镀层和化学覆盖层技术规范——锌电镀层
1范围
本标准规定了中兴通讯股份有限公司对金属锌电镀层的工艺质量要求、检验方法和验收规则。
本标准适用于中兴通讯股份有限公司外协加工表面电镀锌（包括彩色钝化、白色钝化、黑色钝化、军绿色钝化）零件的设计、加工和检验。
本标准同时也适用于电镀锌工艺的鉴定和批量生产的质量检验依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4955-1997 金属覆盖层覆盖层厚度测量阳极溶解库仑法
GB/T 4956-1985 磁性金属基体上非磁性覆盖层厚度的测量磁性方法
GB/T 5267.1-2002 紧固件电镀层
GB/T 5270-1985 金属基体上的金属覆盖层（电沉积层和化学沉积层）附着强度试验方法
GB/T 6461-2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级
GB/T 6462-1986 金属和氧化物覆盖层横断面厚度显微镜测量方法
GB/T 9791-1998 锌和镉上铬酸盐转化膜试验方法
GB/T 9800-1988 电镀锌和电镀镉层的铬酸盐转化膜
GB/T 9799-1997 金属覆盖层钢铁上的锌电镀层
GB/T 12611-1990 金属零（部）件镀覆前质量控制技术要求
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验
GB/T 12609-1990 电沉积金属覆盖层和有关精饰计数抽样检查程序
GJB 480A-1995 金属镀覆和化学覆盖工艺质量控制要求
HB 5035-1992 锌镀层质量检验
HB 5067-1985 氢脆试验方法
3术语和定义
下列术语和定义适用于本标准。
3.1主要表面
指镀层对于工件的外观和使用性能起主要作用的表面。
3.2局部厚度
在主要表面内，选择平均分布的十个点进行厚度测量的算术平均值。
3.3最小局部厚度
在一个工件主要表面上测得的局部厚度的最小值。
3.4批
同一供方在同一时间或大约同一时间提供的、按同一规范在相同条件下生产的并按同一质量要求提交检查的一组产品。
4工艺质量要求
4.1镀覆前的质量要求
4.1.1表面质量要求
4.1.1.1镀覆前的零、部件表面应无严重油污、油漆、金属屑及机械加工划线的涂色等多余物。
4.1.1.2待镀的零部件应无机械损伤，无影响镀覆层质量和产品使用性能的锈蚀、氧化皮、斑点、凹坑、凸瘤、毛刺、划伤等缺陷。
4.1.1.3焊接件应无多余的焊料和熔渣。焊缝应经喷砂、打磨等方法清理；焊缝应无气孔和未焊牢等缺陷。
4.1.1.4经热处理后的工件应进行表面清理，不允许有未除尽的氧化皮和残留物(如盐、碱、型砂及因热处理前工件表面未除尽的油垢所导致的烧结物等)；允许带有轻微的氧化色，但不允许有锈蚀现象。
4.1.1.5铸件、焊接件、冲压件及原材料，如果带有其相应的技术标准允许范围内的缺陷，可以接受镀覆，但镀覆后形成的相关缺陷不应作为镀层的缺陷。
4.1.2其它质量要求
4.1.2.1凡需镀覆的螺纹紧固件，应按GB/T 5267.1-2002 《紧固件电镀层》表2及所选覆盖层厚度留有足够的余量。凡设计规定有严格尺寸配合要求的零（部）件，镀覆前必须留有镀覆层厚度的工艺余量。
4.1.2.2对于抗拉强度大于或等于1050Mpa的钢制零件及技术文件规定消除应力的其它零件，镀覆前必须进行消除应力热处理。处理的时间和温度，应遵照有关工艺规程执行。
4.2工艺过程和管理要求
4.2.1除油
镀前除油工序可采用碱性高温除油或其他类型低泡脱脂剂化学除油或电解除油，采用电解除油时，要先阴极后阳极。铜合金零件可只进行阴极除油。镀前处理必须保证油污已除净，除油质量检测方法为：连续性水膜法。以水膜持续时间30秒不断裂为合格。
4.2.2防止氢脆
抗拉强度在1240MPa以上的高强度钢零件和弹性零件、冷作硬化状态下的薄壁零件（壁厚≤1mm），严禁酸洗和阴极除油。
4.2.3工序间隔要求
金属镀覆过程中湿处理工序之间不允许零件表面干燥，间隔时间越短越好。在所有工序中要谨防处理表面被污染。
4.2.4镀后除氢
凡要求镀覆后除氢的零件，镀覆后应尽快进行除氢处理，抗拉强度在1240MPa以上的高强度钢零件应在镀后4小时内进行。1240MPa以下的钢零件不得超过10小时。除氢处理必须在钝化之前进行。
4.2.5镀后处理及返工
钝化膜未老化时特别软（尤其是军绿色钝化），要特别注意防止钝化膜的划伤、擦伤，钝化后要清洗干净，防止明显流痕、水迹等外观不良。老化时温度不能超多70度。因钝化膜划伤等外观不良的返工件可以除去钝化膜后，直接加厚镀层。凡要求镀覆后除氢的零件，因镀覆缺陷需退除镀膜重新镀覆的零件，镀覆后必须重新除氢处理。
4.2.6镀覆后需涂敷的工件要求
镀锌后需要局部喷漆或喷粉的工件，镀锌层不允许太光亮，可以无光泽，但镀层结晶必须细致、均匀。喷漆和喷粉必须在镀锌钝化完成24小时以后进行。镀锌后至喷漆和喷粉前工件周转和暂存过程中，工件要防止被灰尘、油污、杂质、胶带残胶、汗液等污染。禁止用裸手直接接触需喷涂表面。
4.2.7过程记录
电镀过程可追溯性记录必须完善、真实（每批镀件所对应的工序记录，包括除油的出入槽时间、电流，镀锌的总面积、总电流、出入槽时间，老化的温度、出入槽时间，特殊工件除氢的温度、出入槽时间，以及其他应控制参数）。一批镀件分几槽电镀时，每槽都必须有相应工序记录。返工的工件要有相应的返工记录。
4.2.8溶液分析与调配
溶液分析与调配记录必须完善。定期进行除油、镀锌、钝化等溶液主要成分的化验分析，并根据分析结果及时进行溶液的调整。做好溶液调配、清槽、过滤等记录，加强溶液的维护与管理，保证溶液成分在合格范围之内，并保持各成份间较稳定的匹配关系。
4.2.9工艺管理
工艺管理工作应积极开展。定期对操作员工进行岗位技能培训，做好培训记录；定期（每周至少一次）进行现场工艺纪律检查，并对发现问题及时整改；建立不合格品原因分析和改进记录档案。
4.3锌电镀层的质量要求
4.3.1外观
4.3.1.1镀层应结晶均匀、细致、连续。
4.3.1.2钝化膜颜色
a）彩虹色钝化（耐蚀性好，电阻较小，可适用于恶劣环境）：带有绿色、黄色及红色
等色彩的彩虹色；
b）蓝白色钝化（耐蚀性差，有较好的装饰性，仅适用于良好环境）：带有光泽的浅蓝白色；
c）黑色钝化（耐蚀性好，有较好的耐磨性，但电阻较大。可适用于恶劣环境）：蓝黑色；
d）白色钝化（耐蚀性差，有一定的装饰性，仅适用于良好环境）：带有光泽的银白色；
e）军绿色钝化（耐蚀性最好，膜较厚，可适用于恶劣环境，但电阻较大）：均匀细致的草绿色或黄绿色。
4.3.1.3不允许缺陷
a）在主要表面上明显可见的镀层缺陷，如：镀层粗糙、烧焦、麻点、黑点、毛刺、起泡、脱落等；
b）镀层表面的明显可视的人为磕碰、划痕；
c）树枝状、海绵状和条纹状镀层；
d）局部无镀层（有文件特殊要求的除外）；
e）可擦去的疏松钝化膜或呈深黄色、棕色和褐色的钝化膜；
f）成片的淡白色，淡黄色钝化膜层（白色钝化的零件除外），大面积的紫色钝化膜；
g）未洗净的盐类痕迹；
h）钝化膜不连续，表面有手印；
i）黑色钝化膜出现明显的发红、发绿、彩虹色或呈粗糙的灰黑色；
j）军绿色钝化膜出现明显的彩虹色、灰褐色、淡黄色、发雾、发白、疏松；
k）蓝白色和银白色钝化膜无光泽、灰白色。
4.3.1.4允许缺陷
a）轻微的水印和夹具印（不在主要表面）；
b）由于零件表面状态不同，同一零件上有不均匀的颜色和光泽；
c）由于边缘效应，在复杂或大型零件的边、棱角处有轻微粗糙，但不影响装配；
d）焊缝，搭接交界处镀层轻微发白、发暗。
4.3.2厚度
4.3.2.1结构件
采用磁性测厚仪或X射线微区镀层测厚仪进行测量，在主要表面上凡能被直径20mm 的球接触的部位，镀层最小局部厚度应达到12μm；在非主要表面凡能被直径20mm的球接触的部位，镀层最小局部厚度应达到7μm；凡不能被直径20mm的球接触的部位，对镀层厚度不作要求，但镀层必须连续，且表面不得有氧化、生锈现象。
孔、槽、缝内表面镀层厚度，深度小于或等于1倍直径（或宽度）的部分，镀层厚度不作规定；深度大于3倍直径（或宽度）部分，允许无镀层。有特殊要求的孔、槽、缝内表面镀层厚度按相应技术文件执行。
4.3.2.2紧固件
采用化学测量法或镀层测厚仪进行测量，镀层的厚度范围和厚度测量点的范围应满足GB5267.1-2002《紧固件电镀层》的规定（见表1所示）。
表1 镀层厚度单位：微米
注：当批平均厚度测量值超过最大值时，如果镀后螺纹能用要求的通规验收通过，则不应拒收。无特殊情况，局部厚度应该测量。
4.3.3配合尺寸
有精密配合尺寸公差要求的工件，要用卡尺、千分尺、专用量规等测量工具按相应技术文件规定进行尺寸检查。螺纹用相应级别的量规检查。
4.3.4结合力
4.3.4.1采用划格法（见
5.2.2.1）测试，划格部位无钝化膜层或镀层脱落现象为合格。
4.3.4.2采用弯曲法（见
5.2.2.2）测试，弯曲处附近不得有镀层或钝化膜剥离、碎裂、脱落、起泡现象为合格。
4.3.5耐腐蚀性
采用中性盐雾连续喷雾进行测试，测试时间如表2所示，测试结果按照GB/T 6461-2002 《金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》进行评级，评级结果达到9级及以上（即：除样品边缘外的腐蚀面积不大于表面积的0.1%）为合格。
表2 镀锌层中性盐雾测试时间
4.3.6氢脆性
抗拉强度在1240MPa以上的高强度钢零件和弹性零件、冷作硬化状态下的薄壁零件（壁厚≤1mm）等镀锌后需受力的关键件、重要件，应满足缺口拉伸延迟破坏试验，破断时间大于200小时。
按GB/T 9791-1998《锌和镉上铬酸盐转化膜试验方法》进行，钝化膜不磨损或脱落至漏出锌层基体。
5镀层表面质量和性能的检验方法
5.1外观的检验方法（目检）
以肉眼在300～600 lx的近似自然光（如40W日光灯，相距300mm ~500mm）照明下观察。应避免反射光的影响。如有必要，也可用4~5倍放大镜参考检验。注意与生产零件同槽处理的试样件比较。
5.2性能的检验方法
镀层厚度、结合强度、耐腐蚀性、氢脆性等性能检测时要注意：镀层刚刚形成时较易划伤，随着逐渐脱水而老化变硬，所以任何性能试验均应在成膜24小时后进行。
5.2.1耐腐蚀性
按照GB/T 10125-1997 《人造气氛腐蚀试验盐雾试验》，采用中性（NSS）盐雾试验进行连续喷雾测试。
5.2.2结合力
5.2.2.1划格法（本法适用于有较大平面的零件）
在试样表面镀层上，用切割刀具（刃口角30°，刃口厚度50－100μm）按同一方向划11条间距为1mm的平行线，深达基体金属，再按垂直方向划划11条间距为1mm的平行线，这样可形成100个1mm2方格；用胶带（附着力强度为10±1N/25mm）紧密粘贴于划格部位，以未粘贴胶带边为基准大于90度角迅速拉起。
5.2.2.2弯曲法（本法适用于小平面、薄壁零件）
按照GB/T 5270-1985《金属基体上的金属覆盖层（电沉积层和化学沉积层）附着强度试验方法》第1章第9节进行。具体操作：将试样固定后，用手或钳子先向一边，然后向另一边反复弯曲，直至试样断裂，观察试样断口附近（外侧和里侧），任何剥离、碎裂、片状剥落都是不允许的。
5.2.3镀层厚度
5.2.3.1仪器测量
根据不同镀层可采用磁性测厚仪、涡流测厚仪、X射线测厚仪等仪器进行测量。
5.2.3.2化学测量法
按照GB/T 5267.1-2002《紧固件电镀层》附录D的方法进行测量，该方法用于紧固件表面平均厚度的测量。
5.2.3.3横断面显微镜测量法
按照GB/T 6462-1986《金属和氧化物覆盖层横断面厚度显微镜测量方法》进行测量，该方法一般作为出现争议时的仲裁方法。
5.2.4氢脆性
按照HB 5067-1985《氢脆试验方法》中“延迟破坏试验法”进行测试。
按GB/T 9791-1998《锌和镉上铬酸盐转化膜试验方法》中第8节有色转化膜附着力试验方法进行。具体操作步骤如下：手持无砂橡皮或软纸，以通常压力来回磨擦10次，如果钝化膜不磨损和脱落至锌基体，表明钝化膜的附着力合格。
6镀件验收规则
6.1外观和关键配合尺寸验收
关键及重要零件表面质量和关键配合尺寸要求对各种镀覆零、部件进行100%的检验。其他零件按加工批次进行抽样检验，具体抽样方案如下：
非滚镀法生产的工件（较大而复杂的工件），抽样方法按表3进行（相当于GB2828中一般检查水平II，AQL=1.5）。对于滚镀法生产的工件（小而简单的工件），抽样方法按表4进行（相当于GB2828中特殊检查水平S-4，AQL=4）。
外观和关键配合尺寸检查验收不允许用试样来代替产品进行。
表3 非滚镀法生产产品的抽样方法
表4 滚镀法生产产品的抽样方法
6.2性能验收
对于非破坏性的性能检测，关键件和重要零件需进行100%检验，其他零件按加工批次抽检，抽样数量：按相应性能规定的数量抽检。对于破坏性的性能检测（结合力、耐蚀性、钝化膜附着力），抽样数量：每批次2-3件，若有一件不合格，即判定本批不合格。若对破坏性试验结果有争议时，可以双方通过协商进行双倍数量抽检复验，复验时，若仍有一件不合格，则判定本批不合格。
6.2.1厚度检验
厚度检验允许在与零件同类材料同槽电镀的试样上进行。镀层厚度测量的部位原则上应选择零件（或试样）外露表面的相对中间部位，以及零件的工作、配合表面或有特殊要求的
部位。抽样数量：每批次3-5件。如果有一件不合格，采用双倍数量抽检，仍有一件不合格，视为本批不合格。
6.2.2结合力检验
镀层结合力检验允许在与零件同类材料同槽电镀的试样上进行。当新配镀液或镀液有较大变化时，必须进行结合力检验，连续生产时按加工批次进行抽检。抽样数量：每批次2-3件。
6.2.3耐蚀性和钝化膜的附着力检验
零件过大、过于复杂或有特殊要求时，允许在与零件同类材料同槽电镀的试样上进行检验。耐蚀性和钝化膜的附着力定期进行抽检，每月至少抽测一次，对产品有争议时，可以随时抽测。抽样数量：每批次2-3件。
6.2.4氢脆性
电镀锌镍合金工艺规范 1主题内容与适用范围 本规范规定了钢铁零件电镀锌镍合金的工艺方法。 本规范适用于有三防要求的零件电镀锌镍合金。 2引用标准 HB5034零（组）件镀覆前质量要求 3主要工艺材料 4.1 中《金属零（部）件镀覆前质量控制要求》中相应的规定。应达到图样规定要求， 以避免电镀后再次返工返修。 零（部）件表面状态适于进行电镀时方可进入下道工序。 4.2清理：除去零件内外表面污物、金属屑标识等附着物。 4.3有机溶剂除油； 4.4喷砂或抛光处理（有需要时进行）； 4.5装挂；
4.6化学除油：进行表面处理前工件表面常沾有大量油污，需要进行化学除油。 化学除油工艺：采用汽油或401除油剂擦拭/浸泡零件，至无明显油污为止。 4.7水洗； 4.8电解除油：电解除油可完全除去工件表面油污，得到洁净金属表面。零（部）件除油后在流动水中清洗干净，观察呈全浸润状态即为除尽油污，可以转入下道工序。 电解除油工艺： 氢氧化钠：30～50g/l； 碳酸钠：20～30g/l； 4.10 光亮剂ZN-2B4-6 镍溶液ZN-2C20-25 温度：20-30℃ DK：0.5 A/dm2～4A/dm2 时间：20～60分钟 阳极：锌板 阴阳极面积比：1∶1.5～2
4.13水洗； 4.14除氢处理（有需要时进行） 锌镍合金镀层几乎没有氢脆，一般不需要进行除氢处理。但若用于有特殊要求的军品、高强钢或弹簧部件，按航空航天标准应进行除氢处理。具体见表2. 干燥60～70℃30～60分钟 4.20干燥； 4.21下挂具； 4.22检验。 镀层检验时应用目视或放大镜，在照度不低于３００lx的条件下观察（相当于零件放在４０Ｗ日光灯下距离５００㎜处的光照度）。 4.22.1锌镍合金镀层应细致、均匀、连续完整（深孔、盲孔深处除外），无针孔、麻
锌合金由于成型方便，可塑性强，成本低，加工效率高，广泛应用在卫浴，箱包，鞋服辅料中，但锌合金的起泡问题（电镀；喷涂）却一直困恼着五金厂与电镀厂的朋友. 今天我们乐将公司把汇总服务过的多家五金厂电镀厂针就锌合金起泡的经验编集，具体有以下几个方面： 1.锌合金产品设计之始，就要考虑到模具的进料口与排渣口与排气设置。因为进料与排渣的工件流道顺畅不裹气，不产生水渍纹，无暗泡，直接影响后道电镀是否起泡，合格进料与排渣模具压铸出工件，表面光洁，白亮，无水渍纹。 2.模具开发中也要考虑装模机台的吨位，压力，我们就亲身经历一个锌合金电镀后起泡百份20-30事件。一五金厂朋友接一几百万大单，模具开一出8件，不论电镀前处理如何解决总有20-30%起泡，最后将模具堵了4件，改成一模出4 件，再镀就无一起泡。 3.前处理表面的滚光液，抛光膏，氧化层没处理干净，长有出现滚光，滚抛后的工件，表面光亮许多电镀厂酸洗工序的员工就随便酸洗下，导至表面附着的滚光剂没洗净，长长出现起泡。另滚光滚抛厂所选用的滚光剂关系也很大，有些滚光剂中的表面活性剂极难洗去。 4.产品进碱铜（很多做五金朋友俗称的铜底）镀槽前工件表面仍有氧化膜（酸洗的膜）除蜡、除油的膜未处理净.的、所以脱膜很关健，早些年还能使用防染盐脱去，现环保不让排放含防染盐的废水，建议使用LJ-D009脱膜粉，效果优过防染盐，又能退镍层并且COD排放符合国际标准 5.碱铜镀槽有机物,杂质多，游离氰不在范围，化验碱铜缸成份,看是否氰化钠 偏低或氢氧化钠偏高!如添加光剂的小心光亮剂偏高，碱铜缸的清洁很关健，建议3-5天碳处理一次 6.碱铜缸的导电也很重要，阳极是否溶解正常，阳极铜板是否充足都会导至起泡 7.锌合金产品烘箱里出来后起泡；可能是烘箱温度不均匀导致即温度过高.由于压铸的时候不紧密,导致锌合金水渍纹沙眼里容易进酸,酸与锌在即使有表面镀层的情况下依然会发生化学反应,产生大量的氢气H当里面的气压高过大气压一定的程度时加上高温即会产生气泡.
锌合金电镀工艺 锌合金本身的基体特性及特殊的加工形式对电镀产生很大影响。1．锌合金的材料为锌-铝合金，均为活泼的两性金属。而两种金属中以铝在前处理最为困难，所以必须控制铝的含量，一般需电 镀的锌合金材料，铝的含量不应超过4%，铝含量过高，将使电 镀难以进行。 2．工业上常见的应用锌合金材料含Al 4%左右、Cu 0.75%~1.25%、Mg 0.03%~0.08%,其余为主要成分Zn，Zn是两性金属，电极电 位较负，对酸碱都比较敏感，且容易发生化学反应导致腐蚀。 而且，锌合金材料在压铸成型过程中，往往由于工件表面温度 差异，会产生成分偏析现象，表面局部出现富锌或富铝相，在 前处理除油腐蚀活化过程中稍微疏忽，就会造成富铝相或富锌 相部分优先溶解，表面不均匀腐蚀导致产生气孔麻点甚至气泡 等而影响表面质量。 3．锌合金压铸材料的组织结构有其特殊性，就是其压铸表面组织致密光滑，孔隙率较低，硬度也比较低且表面致密层厚度较薄，一般只有0.05~0.2 mm。内层则是多孔疏松结构。假如在前处 理加工工序中掌握不当，损伤表面致密层，将会给后续工序增 加更多的困难，也会使锌合金抗蚀防护质量降低。 锌合金电镀工艺过程：抛光→冷脱除蜡→超声波除蜡→超声波除油→阴极电解除油→阳极电解除油→活化→预镀→碱铜→酸铜 1)抛光——锌合金压铸件成品不可避免的有飞边、毛刺、压痕等现 象，在电镀前需经过磨抛光处理，才能获得良好的外观。
2)冷脱除蜡——锌合金抛光后残留的抛光蜡比较多，在除蜡水中清 洗时间过长容易造成腐蚀，所以在超声波之前最好能有一道冷脱工艺，先将蜡、油污部分溶解和软化。 3)超声波除蜡——除蜡水的PH和温度不宜太高，否则易对锌合金 表面形成孔状腐蚀。温度高，除蜡效果肯定好。如果能掌握好材料性能，可以采用高温——短时间的工艺来处理。 4)超声波除油——锌合金表面如果油污不是太重，可以直接电解除 油。如果油污比较多或形状复杂、有凹槽、盲孔的零件利用超声波除油效果好。除油粉的PH不能太高，因为强碱对铝的溶解快，零件表面会溶出缩孔，这些缩孔在电镀过程中清洗不干净将影响结合力。 5)阴极电解除油——锌合金阴极电解除油一定要在工艺的范围内使 用，PH高、温度高、电流高、浓度高都会对锌合金表面产生腐蚀，影响后续工艺的结合力。阴极电解时，阴极发生还原反应析氢，有利于对油膜的溶解，但电流不能太高一般在3~~5A/dm2，电流高析氢严重会造成零件渗氢现象，影响后续电镀工艺的结合力。 阳极发生氧化反应，如果阳极不耐腐蚀会造成阳极溶解，所以阳极应使用不锈钢板或不锈钢网（304#、316#）。如果阳极选择不当，阳极腐蚀后部分金属溶解，这些金属离子在阴极上沉积析出，会形成疏松的浮灰现象，严重影响电镀结合力。（用手指摸零件表面，如果手指上有灰黑色，说明零件有浮灰产生） 6)阳极电解除油——为了使阴极脱脂后减少浮灰、黑膜现象和减少 阴极电解的渗氢现象，在阴极电解除油后建议做短时间（30~~60秒）的阳极电解除油。阳极电解除油的目的，在于增加镀层的附
锌合金的主要成份是锌, 还有铝。它们都是两性金属, 化学稳定性差, 在空气中容易氧化、变色.腐蚀. 所以我们首先必须了解电镀或涂装锌合金压铸件表面状态的质量控制 1.1工件的几何形状设计 锌合金铸件在设计其几何形状时, 尽量避免盲孔深的凹部等结构, 因此, 要求在零件设计时,在不影响外观和使用的部位, 留出便于溶液、气体流动的排泄工艺孔。这样不仅能很好地实施镀覆, 而且减轻了镀液被污染的程度。 1.2 压铸件的模具设计和压铸工艺 锌合金压铸件表面是致密层, 厚度约0.1 mm, 内部则是疏松多孔结构。在模具设计和采用压铸工艺时, 尽量使工件表面光滑, 减少裂纹、气孔、冷隔缝隙、飞边及毛刺等铸造缺陷。为此, 必须进行机械清理, 这时应避免损伤表面致密层, 以免露出多孔的基体造成电镀困难,并影响电镀质量。锌合金压铸时常常使用脱模剂, 对脱模剂的使用和去除应给予一定的重视, 它是影响镀层结合力的因素之一。 1.3 工件的材质选择 常用的锌合金材料中用于电镀的有2ZnAl 4-3、2ZnA1 4-1、2ZnAl 4-0.5、2ZnA14 使用最多的牌号为ZnAl-925, ZnAl-903, 但ZnAl-903 比ZnAl-925 更好。 另外, 在压铸时常用一部分回料, 其比例应控制在15%, 最好不要超过20%。因回料中容易掺杂其他(如硅)成分, 影响镀层的结合力。若使用回料多的铸件, 电镀时最好用氢氟酸活化。
2、镀前处理 2.1 毛坯检验 (1) 外观: 查看毛坯表面是否存在裂纹、凸泡、划伤、松孔等严重弊病。判断这些弊病的程度, 若可以使用机械手段(磨光、抛光等)除去, 可以增加打磨工序。 (2) 材质检验: 查阅锌合金的牌号, 了解使用回料的比例, 测试压铸件的质量, 把工件放置在100-110℃烘箱中保温30min, 查看外表有否凸泡。 2.2 表面的机械清理 锌合金压铸件表面存在着铸造缺陷, 必须进行机械清理、磨光和抛光。 (1) 较大工件须采用磨光及抛光除去表面缺陷。例如, 除去毛刺、飞边、模痕等。磨光的砂轮使用的砂粒一般应大于220目, 采用红色抛光膏; 新砂头应适当倒角, 布轮的直径50-40 0 mm, 圆周速度视工件大小而定, 通常为1100-2200 m/min。锌合金磨光时不要过度用力, 尽可能不要损伤表面的致密层, 不要使工件变形。为了使工件表面光滑, 还应该进行抛光口可选用白色抛光膏, 抛光膏不要太少, 以防局部过热, 出现密集细麻点。抛轮的大小和圆周速度可参照磨光, 抛光后最好用白粉拉一下, 清除滞留的抛光膏, 便于电镀。 (2) 较小工件不便抛磨, 可选择滚磨或滚光处理。若工件飞边、瑕疵较多, 应先滚磨。磨料可选择氧化铝、花岗石、陶瓷、塑料颗粒, 以及能除油及润滑的肥皂水、表面活性剂等。磨料及零件的装载量为3/4-4/5滚桶(易变形工件多装些, 溶液均浸满零件), 磨料与零件比为(1.5～2):1, 滚桶的转速6-12 r/min 。容易变形的零件转速慢些。
《电镀污染物排放标准》(GB21900-2008) 1 适用范围 本标准规定了电镀企业和拥有电镀设施企业的电镀水污染物和大气污染物的排放限值等内容。 本标准适用于现有电镀企业的水污染物排放管理、大气污染物排放管理。 本标准适用于对电镀设施建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收及其投产后的水、大气污染物排放管理。 本标准也适用于阳极氧化表面处理工艺设施。 本标准适用于法律允许的污染物排放行为；新设立污染源的选址和特殊保护区域内现有污染源的管理，按照《中华人民共和国大气污染防治法》、《中华人民共和国水污染防治法》、《中华人民共和国海洋环境保护法》、《中华人民共和国固体废物污染环境防治法》、《中华人民共和国放射性污染防治法》和《中国人民共和国环境影响评价法》等法律、法规、规章的相关规定执行。 本标准规定的水污染物排放浓度限值适用于企业向环境水体的排放行为。 企业向设臵污水处理厂的城镇排水系统排放废水时，有毒污染物总铬、六价铬、总镍、总镉、总银、总铅、总汞在
本标准规定的监控位臵执行相应的排放限值；其他污染物的排放控制要求由企业与城镇污水处理厂根据其污水处理能力商定或执行相关标准，并报当地环境保护主管部门备案；城镇污水处理厂应保证排放污染物达到相应排放标准要求。 建设项目拟向设臵污水处理厂的城镇排放水系统排放废水时，由建设单位和城镇污水处理厂按前款的规定执行。 2 规范性引用文件 本标准内容引用了下列文件中的条款。 GB/T6920-1986 水质 pH值的测定玻璃电极法 GB/T7466-1987 水质总铬的测定高锰酸钾氧化-二苯碳酰二肼分光光度法 GB/T7467-1987 水质六价铬的测定二苯碳酰二肼分光光度法 GB/T7468-1987 水质汞的测定冷原子吸收分光光度法 GB/T7469-1987 水质汞的测定双硫腙分光光度法 GB/T7470-1987 水质铅的测定双硫腙分光光度法 GB/T7471-1987 水质镉的测定双硫腙分光光度法 GB/T7472-1987 水质锌的测定双硫腙分光光度法 GB/T7473-1987 水质铜的测定 2,9-二甲基-1,10菲罗啉分光光度法 GB/T7474-1987 水质铜的测定二乙基二硫氨基甲酸
精心整理1?目的本规范规定了零部件电镀层的选择和各镀种及化学处理的标注方法。?本规范适用于产品零部件设计时电镀层种类的选择。? 2?引用标准?GB1238-76?JB/288-75? 3?电镀层的主要目的? 3.1?保护金属零件表面，防止腐蚀。? 3.2?装饰零件外表，使外表美观。? 3.3?提高零件的工作性能。如提高表面硬度、耐磨性、导电性、导磁性、耐热性、钎焊性、反光能力；节约及代替有色金属或贵金属；提高轴承使用寿命；修复磨损零件；热处理时的局部保护以及其它特殊性能。? 4?决定电镀层种类和厚度的因素 4.1零件的工作环境； 4.2被镀零件的种类、材料和性质；? 4.3电镀层的性质和用途；? 4.4零件的结构、形状和尺寸的公差；? 4.5镀层与其互相接触金属的材料、性质；? 4.6零件的要求使用期限。? 5?镀层使用条件的分类? 5.1腐蚀性比较严重的工作环境：大气中含有较多的工业气体、燃料废气、灰尘和盐分以及相对湿度较大的地区。例如工业城市、离海较近的地区和湿热带地区等。或具有大量燃料废气和二氧化硫的室内，以及经常接触手汗的工作条件。? 5.2腐蚀性中等的工作环境：大气中含有少量的工业气体、燃料废气、灰尘和盐分以及相对湿度中等的地区。例如离海较远的一般城市和一般室内环境。?
5.3?腐蚀性轻微的工作环境：大气中工业气体、燃料废气、灰尘和盐分的含量很少，而且气候比较干燥。例如干热带地区、密封良好的设备的内部。? 从防腐蚀的要求来看，有些金属在腐蚀性轻微的条件下可以不加保护层而应用。在比较严重的工作环境下，大部分金属要求有一定形式的防护，而有些金属则不能使用。? 从保护基体金属免受腐蚀的要求来看，一般可考虑：? a.贵金属（金、铂）、含铬18％以上的不锈钢、轧制的磁性合金材料、以及镍铜合金等，一般不需再加防护层。? b.碳钢、低合金钢和铸铁制造的零件，在大气中容易腐蚀，应加保护层。由于工作条件的限制不能采用保护层时，应采用油封防锈。在油中工作的零件，可以不加防护层。? c.铜和铜合金制造的零件，根据不同的使用条件，采用光亮酸洗、钝化、电镀或涂漆保护等。用磷青铜或铍青铜制造的精密零件可以不进行表面处理。? d.铝和铝合金制造的零件，可以采用阳极氧化和封闭处理。不适于阳极氧化的小零件，可采用化学氧化处理。铸造铝合金可采用涂漆防护。用作通信机箱的铝合金须进行导电氧化。? e.锌合金制造的零件，可以采用磷化、钝化、电镀或涂漆防护。? 6?电镀层的选择? 6.1?各类电镀层的特性及用途?镀层按其用途可分下列三类：? a．防护性镀层：主要作用是保护基体金属免受外界腐蚀，不规定对产品的装饰要求。? b．防护－装饰性镀层：除保护基体金属外，还使零件表面美观。?
电镀工艺技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1 目的本规范规定了零部件电镀层的选择和各镀种及化学处理的标注方法。本规范适用于产品零部件设计时电镀层种类的选择。 2 引用标准 GB1238-76 JB/288-75 3 电镀层的主要目的 3.1 保护金属零件表面，防止腐蚀。 3.2 装饰零件外表，使外表美观。 3.3 提高零件的工作性能。如提高表面硬度、耐磨性、导电性、导磁性、耐热性、钎焊性、反光能力；节约及代替有色金属或贵金属；提高轴承使用寿命；修复磨损零件；热处理时的局部保护以及其它特殊性能。 4 决定电镀层种类和厚度的因素 4.1零件的工作环境； 4.2被镀零件的种类、材料和性质； 4.3电镀层的性质和用途； 4.4零件的结构、形状和尺寸的公差； 4.5镀层与其互相接触金属的材料、性质； 4.6零件的要求使用期限。 5 镀层使用条件的分类 5.1腐蚀性比较严重的工作环境：大气中含有较多的工业气体、燃料废气、灰尘和盐分以及相对湿度较大的地区。例如工业城市、离海较近的地区和湿热带地区等。或具有大量燃料废气和二氧化硫的室内，以及经常接触手汗的工作条件。
5.2腐蚀性中等的工作环境：大气中含有少量的工业气体、燃料废气、灰尘和盐分以及相对湿度中等的地区。例如离海较远的一般城市和一般室内环境。 5.3 腐蚀性轻微的工作环境：大气中工业气体、燃料废气、灰尘和盐分的含量很少，而且气候比较干燥。例如干热带地区、密封良好的设备的内部。 从防腐蚀的要求来看，有些金属在腐蚀性轻微的条件下可以不加保护层而应用。在比较严重的工作环境下，大部分金属要求有一定形式的防护，而有些金属则不能使用。 从保护基体金属免受腐蚀的要求来看，一般可考虑： a.贵金属（金、铂）、含铬18％以上的不锈钢、轧制的磁性合金材料、以及镍铜合金等，一般不需再加防护层。 b.碳钢、低合金钢和铸铁制造的零件，在大气中容易腐蚀，应加保护层。由于工作条件的限制不能采用保护层时，应采用油封防锈。在油中工作的零件，可以不加防护层。 c.铜和铜合金制造的零件，根据不同的使用条件，采用光亮酸洗、钝化、电镀或涂漆保护等。用磷青铜或铍青铜制造的精密零件可以不进行表面处理。 d.铝和铝合金制造的零件，可以采用阳极氧化和封闭处理。不适于阳极氧化的小零件，可采用化学氧化处理。铸造铝合金可采用涂漆防护。用作通信机箱的铝合金须进行导电氧化。 e.锌合金制造的零件，可以采用磷化、钝化、电镀或涂漆防护。 6 电镀层的选择

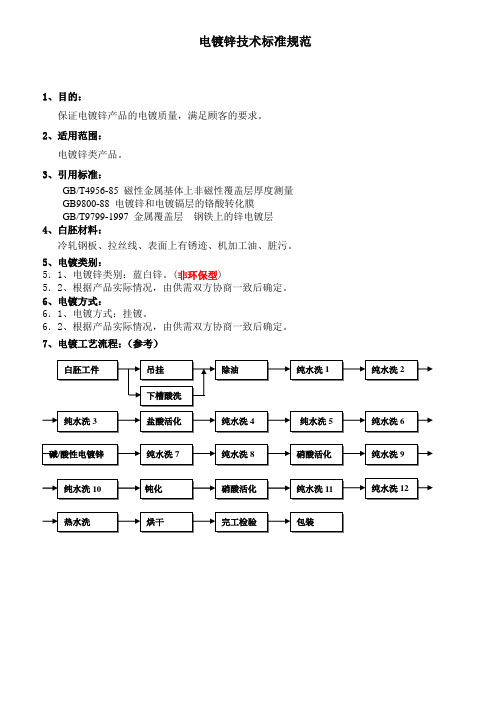

回到主页 电镀锌的原理和工艺 电镀:就是利用电解,在制件表面形成均匀、致密、结合良好的金属或合金沉积 层的过程。 一. 电镀锌: (一)概述 与其他金属相比,锌是相对便宜而又易镀覆的一种金属,属低值防蚀电镀层.被 广泛用于保护钢铁件,特别是防止大气腐蚀,并用于装饰.镀覆技术包括槽镀(或挂 镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）. 目前,国内按电镀溶液分类,可分为四大类: 1．氰化物镀锌: 由于(CN)属剧毒,所以环境保护对电镀锌中使用氰化物提出了严格限制,不断促 进减少氰化物和取代氰化物电镀锌镀液体系的发展.要求使用低氰(微氰)电镀液. 采用此工艺电镀后,产品质量好,特别是彩镀,经钝化后色彩保持好. 2．锌酸盐镀锌: 此工艺是由氰化物镀锌演化而来的.目前国内形成两大派系,分别为: a)武汉材保所的”DPE”系列 b)广电所的”DE”系列. 都属于碱性添加剂的锌酸盐镀锌;PH值为12.5~13. 采用此工艺,镀层晶格结构为柱状,耐腐蚀性好,适合彩色镀锌. 典型配方: NaOH-------------110~120g/l ZnO---------------11~12g/l 94------------------5~7g/l 94为产品代号是”DPE-Ⅱ”和乙醇胺的结合物. 注意:产品出槽后—>水洗—>出光(硝酸+盐酸) —>水洗—>钝化—>水洗—>水 洗—>烫干—>烘干—>老化处理(烘箱内80~90oC). 3．氯化物镀锌 此工艺在电镀行业应用比较广泛,所占比例高达40%. 钝化后(兰白)可以锌代铬(与镀铬相媲美),特别是在外加水溶性清漆后,外行人 是很难辩认出是镀锌还是镀铬的. 此工艺适合于白色钝化(兰白,银白).在客户无特殊要求时,最好是选择银白钝 化(色泽保持较稳定). 典型配方: KCl----------------------180~220g/l ZnCl---------------------65~75g/l H 3BO 3 -------------------25~30g/l(缓冲剂). PH值:5~5.5 CI-87--------------------15~20g/l(光亮剂). 4．硫酸盐镀锌
电镀件技术标准 本标准适用于盛百硕科技有限公司防护性和装饰性电镀件。 本标准规定了以钢铁、铝和铝合金、塑料为基体的电镀件的一般标准。 引用标准： GB 1238 《金属镀层及化学处理表示方法》 GB 4955 《金属覆盖层厚度测量－阳极溶解库仑方法》 GB 5270 《金属基体上的金属覆盖层附着强度试验方法》 GB 6458 《金属覆盖层－中性盐雾试验》 GB 6460 《金属覆盖层-铜加速乙酸盐雾试验CASS》 GB 6461 《金属覆盖层－对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级》 GB 6462 《金属和氧化物覆盖层－横断面厚度显微镜测量方法》 GB/T 12610 《塑料上电镀层－热循环试验》 GB/T 12611 《金属零部件镀覆前质量控制技术要求》 GB 9797 《金属覆盖层－镍＋铬和铜＋镍＋铬电镀层》 GB 9798 《金属覆盖层－镍电镀层》 GB 9799 《金属覆盖层－钢铁上锌电镀层》 GB 12600 《金属覆盖层－塑料上铜＋镍＋铬电镀层》 1、名词术语： 1.1、电镀 利用电解使金属或合金沉积在制件表面，形成均匀、致密、结合力良好的金属层的过程。 1.2、塑料电镀 在塑料制件上沉积金属镀层的过程。 1.3、泛点
在镀层表面出现的斑点或污点。 1.4、麻点 在电镀和腐蚀中，于金属表面上形成的小坑或小孔。 1.5、保护等级：覆盖层对底材腐蚀的保护能力。 1.6、外观等级：试样经试验后所有外观缺陷的评定级数。 1.7、主要表面：指零件上电镀前和电镀后的某些表面。这些表面上的镀层对工件的外观和使用性能起着主要作用。 1.8、闪镀：通电时间极短的薄层电镀。 2、镀层分级号的表示规则： 2.1、化学符号，表示基体金属或合金基体中的主要金属或塑料制品，符号后接一斜线。 Fe/……表示基体为钢铁 Al/……表示基体为铝或铝合金 PL/……表示基体为塑料 2.2、如果用铜或含铜量超过50％的铜合金作为底镀层，那么用化学符号Cu表示； 2.3、Cu后的数字代表铜镀层的最小厚度，μm； 2.4、Ni后的数字代表镍镀层的最小厚度，μm；数字后的小写字母，表示镍镀层的类型。 2.5、b表示是在全光亮的电镀规范下沉积的镍层。 2.6、Crr 表示常规铬，最小厚度为0.3μm。 3、基体为金属的电镀层厚度表示方法： 3.1镀锌：( GB 9799) 使用环境 分级号 最小局部厚度(μm) 一般室内环境 Fe/Zn12 12 一般室外环境 Fe/Zn25 25
锌合金电镀及退镀工艺 锌合金前处理的一般工序,包括研磨/抛光、除油、超声波除蜡等。介绍了常见的锌合金电镀铜–镍–铬及镀金的工艺，以及某公司在锌合金件上电镀仿金、铬、古铜、黄古铜、红古铜、珍珠镍等工艺的流程及镀液配方。给出了锌合金上铜、镍、铬镀层的退除方法。 1·前言 锌铝压铸件是一种以锌为主要成分的压铸零件。这种零件表面有一层很致密的表层,里面则是疏散多孔结构,又是活泼的两性金属。所以，只有采用适当的前处理方法和电镀工艺,才能确保锌合金上的电镀层有良好的附着力,达到合格品的要求。 2·电镀用锌合金材料［1］ 电镀常用的锌合金材料为ＺＡ４–1，其主要成分为:铝3。5％~４。5%,铜０.75%～1。２5％,镁0。0３%~0.08%，余量为锌，杂质总和≤0。２％。而92５牌号的锌合金含铜量高,也易于电镀．通常，锌合金的密度为6.4~6．5ｇ/cｍ３，若密度〈6．４g／cm３,电镀后易发生起泡和麻点.总之,选材时务必严格把关。另外,压铸时模具必须设计合理,避免给电镀带来难以克服的缺陷（如麻点）。 3·镀前处理 3。1研磨、抛光 切勿破坏致密表层,若暴露出内层多孔疏松结构,则无法获得结合力良好的镀层。 ３。2除油 锌合金对酸、碱敏感，选择去油剂时应有所要求。常用E８８锌合金电解除油粉或SS浸洗除油粉(安美特公司产品）。 3。３超声波除蜡 高档产品常选用“开宁”公司的锌合金除蜡水。 ３.4阴极电解除油 自配的除油剂必须加入适量的金属配位剂,防止金属沉积到零件表面,从而避免发花。阴极电解除油时要采用循环过滤。 ３。5工艺流程 化学除油─超声波除油─电解除油─浸蚀活化(硫酸5~10mＬ/L＋氢氟酸10~20ｍL／Ｌ, pＨ控制在０。5~1。5，视工件外形复杂性而定；室温，10~３０s至刚开始全面反应产生气泡后立即取出零件，然后彻底清洗干净)。 ３.６热浓硫酸除蜡除油 为减少工序和时间,在投资少、见效快,操作方便、稳定的条件下，锌铸件经磨抛光后(零件必须干燥!)采用浓硫酸加热脱水除油;而锌合金铸件在热的浓硫酸中除油快,又不会受腐蚀。热浓硫酸除蜡除油配方及其操作条件为：80~90℃，３~5ｍin。 ４·某电镀公司锌合金汽配件电镀工艺流程 锌合金电镀半自动线上的前处理部分（保证工件表面清洁）分为上挂、除蜡、阴阳极电解除油、水洗等9个工序，电镀部分包括弱浸蚀、水洗、预浸、碱铜、焦铜、酸铜、水洗、半亮镍、亮镍、镍封、珍珠镍、镀铬、回收等37个工序,电镀后处理部分为还原去Ｃr(VI）、水洗、热水洗、下挂和烘干这5个工序。 5·锌合金电镀铜–镍–铬的工艺流程 超声波除蜡─热水洗(７5℃）─化学除油─热水洗─三级逆流清洗─阴极电解除油─热水洗─三级逆流清洗─酸浸蚀（体积分数为2％的硫酸+体积分数为2%的氢氟酸,室温,析出气泡后停留２s)─三级逆流清洗─预浸(氰化钠５0g/Ｌ,室温，10s）─氰化镀铜(氰化亚铜３0 g/L、氰化钠45g/L、酒石酸钾钠20g/Ｌ,50℃,3miｎ,Jｋ＝1。0A／dm２)─回收─三级逆流清洗─酸活化(体积分数为10%的硫酸，室温，０.5ｍin;下同)─三级逆流清洗─焦磷酸盐镀铜(焦磷酸铜65g/Ｌ、焦磷酸钾3０0g／L、氨水3mＬ/L、光亮剂适量，56℃，15min,Jk= 2A／dm2，ｐＨ=8.8)─回收─三级逆流清洗─酸活化─三级逆流清洗─硫酸盐镀铜（硫酸铜200g／L、硫酸６0ｇ/L、氯离子60mg/L、光亮剂适量,23℃,15min,Jｋ=3。５A/dm2）─回收─三级逆流清洗─酸活化─三级逆流清洗─硫酸盐镀镍(硫酸镍２00g/L、氯化镍６０g/L、硼酸50ｇ/L、光亮剂适量，50℃，10mｉｎ，pH＝４。６，Jk=４Ａ/dm2）─回收─三级逆
金件技术要求(总3页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
加工技术要求与检验规范 冲压、旋压件： 1.规格大小、材料厚度、冲孔位置、孔径的大小、翻边、卷边及口径、高度要与图纸相符，重要尺寸控制在公差范围内； 2.端面要平整，确保其配合面的垂直度与平行度； 3.边角表面光滑，冲孔孔位无余料毛刺阻塞，切口要平整无利边、毛刺、批锋、锐角； 4.抛光后表面无明显拉升痕、皱纹波、冲压模具印、旋压纹、凹凸点； 5.冲孔孔位无明显拉大与变形； 6.未注明倒角为X*X°； 管类： 1.规格尺寸要与工程图纸相符，重要尺寸控制在公差范围内； 2.钻孔或攻牙要直且尺寸要准，深度、孔径或牙距与图纸相符； 3.两端切口要平，管内去除毛刺和批锋； 4.弯管形状自然，过度圆滑，无明显折线感，与工程图纸或样板对比一 致； 5.打头管打头部位规格要准确； 6.粗胚表面不可有明显的生锈、夹伤、刮伤、起皱、管材破裂； 7.过线处必须倒角，管内中孔顺畅，无杂物堵塞； 8.抛光时纹路一致、抛线细腻、无砂眼、砂纹粗、起层、外表面需平整光滑无蜡垢； 9.未注明倒角为X*X°； 翻砂件： 1.规格尺寸符合工程图纸要求，重要配合尺寸控制在公差范围内； 2.端面要平整，确保配合面的垂直度与平行度； 3.钻孔或攻牙要直且尺寸要准，深度、孔径或牙距与图纸相符；重量要符合要求； 4.粗胚表面光滑，表面粗糙度不得大于XX； 5.配重类粗胚材质表面良好，应无明显模痕、缺料、变形现象；其它翻砂类产品抛光、抛砂后无明显瑕疵； 6.抛光时纹路一致、抛线细腻、不出现粗砂纹、起层、外表面需平整光滑无腊垢，表面砂眼抛光后在同一可视面可接受两处且大小不能超过1mm； 7.外观造型花纹整批一致，与样品对比无明显差异； 8.产品不可有毛刺、批锋、利边； 焊接组件： 1.焊接工艺:铜焊、银焊、铁焊、碰焊、亚弧焊、二氧化碳焊等 2.所有焊接零件需打砂后方可焊接； 3.焊接要牢固，不能虚焊、漏焊； 4.焊接尺寸要控制在公差范围内，角度要准确；
结构件电镀技术规范艾默生网络能源有限公司
修订信息表
目录 目录 (3) 前言 (5) 一、电镀镍技术规范 (6) 1 目的 (6) 2 适用范围 (6) 3 关键词 (6) 4 引用/参考标准或资料 (6) 5 规范内容 (6) 5.1 术语 (6) 5.2 工艺鉴定要求 (7) 5.2.1 总则 (7) 5.2.2 设计要求 (7) 5.2.3 鉴定程序 (7) 5.2.4 试验及试样要求 (7) 5.2.5 试验方法及质量指标 (8) 5.2.6 鉴定状态的保持 (8) 5.3批生产检验要求 (9) 5.3.1 镀前表面质量要求 (9) 5.3.2 外观 (9) 5.3.3 镀层厚度 (9) 5.3.4 结合强度 (10) 5.3.5 耐蚀性 (10) 二、电镀锌技术规范 (10) 1 目的 (10) 2 适用范围 (10) 3 关键词 (10) 4 引用/参考标准或资料 (11) 5 规范内容 (11) 5.1 术语 (11) 5.2 工艺鉴定要求 (11) 5.2.1 总则 (11) 5.2.2 设计要求 (11) 5.2.3 鉴定程序 (11) 5.2.4 试验及试样要求 (12) 5.2.5 试验方法及质量指标 (12) 5.2.6 鉴定状态的保持 (13) 5.3 批生产检验要求 (13) 5.3.1 镀前表面质量要求 (13) 5.3.2 外观 (13) 5.3.3 镀层厚度 (14)
5.3.4 结合强度 (14) 5.3.5 耐蚀性 (14) 5.3.6 白色钝化膜的存在性试验 (15) 5.3.7 钝化膜的成份 (15) 三、装饰镀铬技术规范 (15) 1 目的 (15) 2 适用范围 (15) 3 关键词 (15) 4 引用/参考标准或资料 (16) 5 规范内容 (16) 5.1 术语 (16) 5.2 工艺鉴定要求 (16) 5.2.1 总则 (16) 5.2.2 设计要求 (16) 5.2.3 鉴定程序 (16) 5.2.4 试验及试样要求 (17) 5.2.5 试验方法及质量指标 (17) 5.2.6 鉴定状态的保持 (18) 5.3 批生产检验要求 (18) 5.3.1 镀前表面质量要求 (18) 5.3.2 镀层外观 (18) 5.3.3 镀层厚度 (18) 5.3.4 结合强度 (19) 5.3.5 耐蚀性 (19)
锌合金压铸件起泡缺陷分析 锌合金压铸件目前广泛应用于各种装饰方面，如领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。而锌合金压铸件最常见的缺陷是表面起泡。 铸件表面在以下情况下有鼓起的包称之为起泡，是铸件内缺陷的外部表现。 （1）压铸出来就发现。 （2）抛光或加工后显露出来。 （3）喷漆或电镀后出现。 （4）放置一段时间后发现。 产生原因 1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内 部产生孔洞。b 涂料挥发出来的气体侵入。c 合金液含气量过高，凝固时析出。当型腔 中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸 件中形成的气孔。 缩孔产生原因：a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液 补缩，而产生缩孔。b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收 缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会 进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体 积膨胀，因而导致铸件表面起泡。模具行业门户网站 2．晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致 晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会 膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、 开裂、甚至破碎。 3．裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入 金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷， 见图2。水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。 热裂纹：a 当铸件厚薄不均，凝固过程产生应力；b 过早顶出，金属强度不够；c 顶出时受力不均；d 过高的模温使晶粒粗大；e 有害杂质存在。 当压铸件存在水纹、冷隔纹、热裂纹，电镀时溶液会渗入到裂纹中，在烘烤时转化 为蒸气，气压顶起电镀层形成起泡。 解决缺陷方案 控制气孔产生，关键是减少混入铸件内的气体量，理想的金属流应不断加速地由喷 嘴经过分流锥和浇道进入型腔，形成一条顺滑及方向一致的金属流，采用锥形流道设计 ，即浇流应不断加速地由喷嘴向内浇口逐渐减少，可达到这个目的。在充填系统中，混 入的气体是由于湍流与金属液相混合而形成气孔，从金属液由浇铸系统进入型腔的模拟 压铸过程的研究中，明显看出浇道中尖锐的转变位和递增的浇道截面积，都会使金属液 流出现湍流而卷气，平稳的金属液才有利于气体从浇道和型腔进入溢流槽和排气槽，排
锌及锌合金电镀综述 （江苏理工学院 12110101） 摘要：本文综述了锌及锌合金电镀的国内外研究现状。首先介绍了锌电镀的应用及其工艺影响因素；再对几种常用的锌合金电镀作了简要介绍，其中重点介绍了应用最广泛的Zn-Al合金，Zn-Ni合金的国内外现状及电镀原理；最后对锌及锌合金电镀的应用提出了展望。 关键词：锌电镀；锌合金；工艺影响因素；国内外现状 Zinc and Zinc alloy plating review Ding Lihong (Jiangsu Institute of Technology 12110101) Abstract: This paper reviews the research status of zinc and zinc alloy electroplating at home and abroad. First introduces the influence factors and application technology of zinc plating of zinc alloy plating; several are briefly introduced in this paper, which focuses on the Zn-Al alloy widely used at home and abroad, the status and principles of electroplating Zn-Ni alloy; finally on zinc and zinc alloy plating should be looking for presents. Keywords: zinc plating; zinc alloy; effect factors; the status quo at home and abroad
锌合金电镀起泡原因与解决方法 锌合金由于成型方便，可塑性强，成本低，加工效率高，广泛应用在卫浴，箱包，鞋服辅料中，但锌合金的起泡问题（电镀；喷涂）却一直困恼着五金厂与电镀厂的朋友. 今天我们把汇总服务过的多家五金厂电镀厂针就锌合金起泡的经验编集，具体有以下几个方面： 1.锌合金产品设计之始，就要考虑到模具的进料口与排渣口与排气设置。因为进料与排渣的工件流道顺畅不裹气，不产生水渍纹，无暗泡，直接影响后道电镀是否起泡，合格进料与排渣模具压铸出工件，表面光洁，白亮，无水渍纹。 2.模具开发中也要考虑装模机台的吨位，压力，我们就亲身经历一个锌合金电镀后起泡百份20-30事件。一五金厂朋友接一几百万大单，模具开一出8件，不论电镀前处理如何解决总有20-30%起泡，最后将模具堵了4件，改成一模出4 件，再镀就无一起泡。 3.前处理表面的滚光液，抛光膏，氧化层没处理干净，长有出现滚光，滚抛后的工件，表面光亮许多电镀厂酸洗工序的员工就随便酸洗下，导至表面附着的滚光剂没洗净，长长出现起泡。另滚光滚抛厂所选用的滚光剂关系也很大，有些滚光剂中的表面活性剂极难洗去。 4.产品进碱铜（很多做五金朋友俗称的铜底）镀槽前工件表面仍有氧化膜（酸洗的膜）除蜡、除油的膜未处理净.的、所以脱膜很关健，早些年还能使用防染盐脱去，现环保不让排放含防染盐的废水，建议使用LJ-D009脱膜粉，效果优过
防染盐，又能退镍层并且COD排放符合国际标准 5.碱铜镀槽有机物,杂质多，游离氰不在范围，化验碱铜缸成份,看是否氰化钠偏低或氢氧化钠偏高!如添加光剂的小心光亮剂偏高，碱铜缸的清洁很关健，建议3-5天碳处理一次 6.碱铜缸的导电也很重要，阳极是否溶解正常，阳极铜板是否充足都会导至起泡 7.锌合金产品烘箱里出来后起泡；可能是烘箱温度不均匀导致即温度过高. 由于压铸的时候不紧密,导致锌合金水渍纹沙眼里容易进酸,酸与锌在即使有表面镀层的情况下依然会发生化学反应,产生大量的氢气H当里面的气压高过大气压一定的程度时加上高温即会产生气泡.
中国电镀标准一览表 1、标准编号：GB/T 2056-2005 标准名称：电镀用铜、锌、镉、镍、锡阳极板 简介：本标准规定了电镀用铜、锌、镉、镍和锡轧制阳极板材的要求、试验方法、检验规则及标志、包装、运输、储存。本标准适用于电镀用的铜、锌、镉、镍和锡阳极板。 2、标准编号：GB/T 20017-2005 标准名称：金属和其他无机覆盖层单位面积质量的测定重量法和化学分析法评述 简介：本标准等同ISO 10111:2000《金属及其他无机覆盖层单位面积质量的测定质量法和化学分析法评述》(英文版)。 3、GB/T 17461-1998金属覆盖层锡-铅合金电镀层 简介：本标准规定了含锡量范围为50%~70%(质量比)的锡-铅合金电镀层的技术要求和试验方法。本标准适用于电子、电气制品及其他金属制品上防止腐蚀和改善焊接性能的锡-铅合金电镀层。本标准也适用于其他成分的锡－铅合金电镀层，但使用时应注意这些镀层的性能可能与上述合金成分范围的锡-铅合金镀层不同。 4、 GB/T 17462-1998 金属覆盖层锡-镍合金电镀层 简介：本标准规定了由约为65%(质量比)锡和30%(质量比)的镍所组成的金属间化合物锡-镍合金电镀层的技术要求和试验方法。本标准适用于钢铁及其他金属制品上的锡－镍合金电镀层，该电镀层在不同的使用条件下能防止基体金属腐蚀。 5、GB/T 2056-2005电镀用铜、锌、镉、镍、锡阳极板 简介：本标准规定了电镀用铜、锌、镉、镍和锡轧制阳极板材的要求、试验方法、检验规则及标志、包装、运输、储存。本标准适用于电镀用的铜、锌、镉、镍和锡阳极板。 6、GB 21900-2008 电镀污染物排放标准 7、GB/T 22316-2008 电镀锡钢板耐腐蚀性试验方法（2009年4月1日实施） 简介：本标准适用于镀锡量单面规格不低于２．８ｇ／ｍ２的电镀锡钢板耐腐蚀性能的测定。其中包括电镀锡钢板酸洗时滞试验方法、铁溶出值测定方法、锡晶粒度测定方法和合金 锡电偶试验方法。 8、GB/T 5267.1-2002 紧固件电镀层 简介：本部分规定了钢或钢合金电镀紧固件的尺寸要求、镀层厚度，并给出了高抗拉强度固件或硬化或表面淬硬紧固件消除氢脆的建议。本部分适用于螺纹紧固件电镀层，或其他螺纹零件。对自攻螺钉等的适用情况，见第8章。本部分的规定也适用于非螺纹零件，如垫圈和销。 9、GB/T 6461-2002 金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级 简介：本标准规定了在腐蚀环境中进行过暴露试验或经其他目的的暴露后，装饰性和保护性金属和无机覆盖层所覆盖的试板或试件腐蚀状态的评定方法。本标准规定的方法适用于在自然大气中动态或静态条件下暴露的试板或试件，也适用于经加速试验的试板或试件。 10、GB/T 9797-2005 金属覆盖层镍＋铬和铜＋镍＋铬电镀层 简介：本标准规定了在钢铁、锌合金、铜和铜合金、铝和铝合金上，提供装饰性外观和增强防腐蚀性的镍+铬和铜+镍+铬电镀层的要求。规定了不同厚度和种类镀层的标识，提供了电镀制品暴露在对应服股环境下镀层标识选择的指南。本标准未规定电镀前基体金属的表面状态，本标准不适用于未加工成形的薄板、带材、线材的电镀，也不适用于螺纹紧固件或螺旋弹簧上的电镀。GB/T 12600规定了塑料上铜+镍+铬电镀层的要求。GB/T 9798规定了未镀铬面层的相同镀层的要求。GB/T 12332和GB/T 11379分别规定了工程用镍和工程用铬电镀层的要求。 11、GB/T 9799-1997 金属覆盖层钢铁上的锌电镀层 简介：本标准规定了钢铁上锌电镀层的技术要求和试验方法。本标准适用于各种使用条件下防止钢铁腐蚀的锌电镀层。本标准不适用于未加工成形的钢铁板材、带材和线材上的锌电镀层，钢制密绕弹簧上的锌电镀层以及非防护装饰性用途的锌电镀层。 12、JB/T 10620-2006 金属覆盖层铜-锡合金电镀层（机械行业） 13、JB/T 6986-1993 铝及铝合金电镀前表面准备方法
锌合金电镀起泡解决方法 锌合金压铸件目前广泛应用于各种装饰方面，如领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。而锌合金压铸件最常见的缺陷是表面起泡。铸件表面在以下情况下有鼓起的包称之为起泡，是铸件内缺陷的外部表现。 (1)压铸出来就发现。 (2)抛光或加工后显露出来。 (3)喷漆或电镀后出现。 (4)放置一段时间后发现。 产生原因 1.孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。 气孔产生原因：a金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。b涂料挥发出来的气体侵入。c 合金液含气量过高，凝固时析出。当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。 缩孔产生原因：a金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀;或孔洞内水会变蒸气，
体积膨胀，因而导致铸件表面起泡。 2.晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。 3.裂纹引起：水纹、冷隔纹、热裂纹。 水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。水纹一般是在铸件表面浅层;而冷隔纹有可能渗入到铸件内部。热裂纹：a 当铸件厚薄不均，凝固过程产生应力;b过早顶出，金属强度不够;c顶出时受力不均;d过高的模温使晶粒粗大;e有害杂质存在。 当压铸件存在水纹、冷隔纹、热裂纹，电镀时溶液会渗入到裂纹中，在烘烤时转化为蒸气，气压顶起电镀层形成起泡。 解决缺陷方案 控制气孔产生，关键是减少混入铸件内的气体量，理想的金属流应不断加速地由喷嘴经过分流锥和浇道进入型腔，形成一条顺滑及方向一致的金属流，采用锥形流道设计，即浇流应不断加速地由喷嘴向内浇口逐渐减少，可达到这个目的。在充填系统中，混入的气体是由于湍流与金属液相混合而形成气孔，从金属液由浇铸系统进入型腔的模拟压铸过程的研究中，明显看出浇道中尖锐的转变位和递增的浇道截面积，都会使金属液流出现湍流而卷气，平稳的金属液才有利于气
