X射线衍射的物相分析
一、实验目的：
（1）熟悉Philips X射线衍射仪的基本结构和工作原理；
（2）学会粉末样品的制样及基本的测试过程；
（3）掌握利用X射线衍射谱图进行物相分析的方法；
二、实验仪器
（1）制样：未知粉末样品、药匙、酒精（用于擦拭研钵）、研钵、专用进样片；
（2）测试：Philips X'pert X射线衍射仪；
三、实验原理
当一束单色x 射线电磁波照射晶体时，晶体中原子周围的电子受x 射线周期变化的电场作用而振动，从而使每个电子都变为发射球面电磁波的次生波源。所发射球面波的频率、与入射的x 射线相一致。基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉而
叠加，称之为相干散射或衍射。
四、实验条件的选择
（1）用于粉末晶体衍射的射线波长一般为0.5～2.5?，本实验中使用的为Cu靶；
（2）滤波片选用Ni，因为滤波片是用于吸收Cu的Kβ线，而Ni的吸收限位于Cu的Kα与Kβ之间且靠近Kα线；
（3）狭缝参数的选择：在X射线衍射仪的光路中有五个狭缝：梭拉狭缝（两只）、发散狭缝、散射狭缝、接受狭缝。
a. 梭拉狭缝是用来限制X光垂直发散度的，梭拉狭缝发散度的大小对强度和分辨率都有
很大影响，两只狭缝分别位于X光管之后和探测器前。
b. 发散狭缝是用来限制样品表面初级X射线水发散度的，加大狭缝，分辨率降低但强度
增加，可根据实际所需的测试要求进行调解；
c. 散射狭缝用来减少非相干散射及本底等因素造成的背景，提高峰背比，它与发散狭缝配对使用且角度相同；
d. 接受狭缝是用来限定进入探测器的X 衍射线的。它位于衍射线的焦点。测量时如果主要为了提高分辨率，应该选择较小的接受狭缝。如果为了提高衍射强度，则应加大接受狭缝。
五、实验操作
1.样品制备：
A ．测试对于样品粒径的大小并没有严格的要求，但是粒径过大或者不均匀会谱图中锋的相对高度发生变化，导致在对比所得谱图与PDF 标准卡时需要对衍射峰进行大量的排列组合。 B. 测试样品在装入样品板之前必须用毛玻璃将待测表面打磨至完全光滑，并且保证样品的表面与样品板相平。
2.样品扫描
将样品板装入样品台，将防护罩关闭，设定好控制程序，开始扫描，扫描期间面板“shutter open ”指示灯亮起，此时不可以强行打开防护罩，否则会导致仪器强行停止损坏X 光管；
实验中X 光管的高压值设定为4Kv ，电流35mA ；扫描的起始角为10o
，终止角为80o （2θ）
3.结果保存
扫描完成后，当“shutter open ”指示灯熄灭时，确认防护罩解锁后方可打开，取出样品。将数据在highscore 软件中进行处理，软件可以按照要求标示出图中的峰位置，再用软件去除K β线，标示出各个锋的相对高度及d 值，打印结果。
4.利用标准PDF 卡片对未知粉末进行物相分析 将所得的谱图与标准卡片进行对比，有时可能由于峰的相对强度有偏差导致在查找时要对三强线的顺序作出相应调整。d 值的测量受到仪器状态及其他外在因素的影响有一定偏差，这也给查表过程带来了一定难度。
六、实验结果分析
实验中测得未知粉末样品的三强线（three strong lines ）分别是 3.34525 ?、4.25729 ?、1.81808 ?，在标准卡片中查找，由于实验条件等因素限制使得测试结果与标准值有一定偏差，最终确定未知样品粉末为二氧化硅，即合成高纯石英（ silicon oxide quartz high-synetic ），PDF 编号为89-3433，标准值的三强线分别为3.40 ?、4.34 ?、2.01 ?。
未知粉末的物理性质：白色固体粉末，无特殊光泽，粒径较小，研磨时发现硬度较大，无特殊气味，初步测试不溶于水和酒精溶液。 d 值偏差计算：
0000
3.34525 3.40
100 1.613.40
-?=
0000
4.25729
4.34
100 1.904.34
-?=
0000
1.81808
2.01
1009.552.01-?=
可以看到第三条谱线的测量值与给出的标准值有着较大的出入，有可能是发生了择优取向使得强度相近的峰的相对强度次序发生了交换，但是有意思的是在查阅了另一套标准卡片后得到了不同的答案，结果如下。
相对强度排序
测量相对强度
测量d 值/?
标准d 值/?
标准相对强度
1 100 3.34525 3.4358 100
2 2
3 4.25729 1.8679 29 3 13 1.81808 4.3756 15
4 8 1.54166 1.4124 1
5 5 7 2.45644 1.5849 12 6
7
2.08089
1.1855
9
注：上表中标准强度第七第八的两个峰分别是2 1 3面和2 2 1面的衍射峰，d 值和相对强度均较为接近，并不是错误
由上面的结果可以看出，三强线中有两条的位置发生了交换，重新计算三强线的相对偏差
0000
3.34525 3.4358
100 2.643.4358-?=
0000
1.81808 1.8679
100 2.671.8679-?=
0000
4.25729 4.3756
100 2.704.3756
-?=
从三强线的匹配程度结合位置粉末的物理性状可以初步确定该粉末为二氧化硅，标准卡片编号为89-3433。 另外，在计算偏差时又出现了一个引人注意的问题，那就是三强线的测量值和标准值的平均偏差都为2.7%左右，且均为偏小，然而这三个峰在扫描时相距较远，排除了突发扰动的影响，加之如果是样品的原因，相对偏差不会如此一致故造成这一现象的原因可能是仪器内部的因素，由于XRD 衍射仪测量的精度较高，通常情况下这样的误差几乎不可接受，建议实验室老师检查一下测试条件及仪器工作状况。
七、实验结论
最终确定实验测试的位置粉末为二氧化硅粉末(silicon oxide quartz high-synetic ），PDF 编号为89-3433。
八、思考题
1.X 射线在晶体中衍射的二要素是什么？
答：X 射线在晶体中的衍射二要素为衍射方向和衍射强度。通过衍射方向可以获得晶胞大小和形状信息，而通过衍射强度可以获得晶胞原子排列方式信息。
2.晶面指数是否等于衍射指数？它们之间的关系是什么？ 答：晶面指数：如某一不通过原点的平面在三个矢轴方向上的截距分别为m （以a 为单位）、n （以b 为单位）、p （以c 为单位）。令1/m ：1/n ：1/p=h ：k ：l ，h ：k ：l 为互质整数比 晶面指数并不等于衍射指数，但二者满足如下的数量关系
nh *=h ； nk *=k ； nl *=l
其中h 、k 、l 为晶面指数，h *、k *、l *为衍射指数，n 为衍射级数。
3.劳埃方程与布拉格方程可以解决什么问题？它们的本质是否相同？
答：这两个方程均可以用于借助X 射线的衍射方向来解析晶胞结果。相较而言，Bragg 方程在形式上比劳埃方程简单，直接联系了θ与d 的关系，但二者的数学本质与物理背景是相同的，由劳埃方程可以推导出Bragg 方程的形式。
4.如何从一种晶体的多晶X 射线衍射图上判别是立方还是四方？
答：晶粒尺寸在100nm 以下时，可以通过谢乐公式近似计算晶粒尺寸
cos k DC B λ
θ
=
式中K 为仪器常数，λ为X 射线的波长，B 为衍射峰的半高宽度，θ为衍射角。借助这一公式可以解出晶胞的尺寸从而判断晶胞的结构是立方还是四方。
5.衍射宽化是由哪些因素引起的？
答：造成衍射峰宽化的原因有很多，比如样品粉末的颗粒细化；化学计量式不唯一；存在晶格畸变；点阵缺陷；晶体结构对称性下降；仪器自身原因导致的衍射峰宽化。
请将以下内容手写或打印在中原工学院实验报告纸上。 实验报告内容：文中红体字部分请删除后补上自己写的内容班级学号姓名 综合实验X射线衍射仪的使用及物相分析 实验时间，地点 一、实验目的 １．了解x射线衍射仪的构造及使用方法； ２．熟悉x射线衍射仪对样品制备的要求； ３．学会对x射线衍射仪的衍射结果进行简单物相分析。 二、实验原理 （X射线衍射及物相分析原理分别见《材料现代分析方法》第一、二、三、五章。）三、实验设备 Ultima IV型变温全自动组合粉末多晶X射线衍射仪。 （以下为参考内容） X衍射仪由X射线发生器、测角仪、记录仪等几部分组成。
图1 热电子密封式X射线管的示意图 图1是目前常用的热电子密封式X射线管的示意图。阴极由钨丝绕成螺线形，工作时通电至白热状态。由于阴阳极间有几十千伏的电压，故热电子以高速撞击阳极靶面。为防止灯丝氧化并保证电子流稳定，管内抽成1.33×10-9~1.33×10-11的高真空。为使电子束集中，在灯丝外设有聚焦罩。阳极靶由熔点高、导热性好的铜制成，靶面上被一层纯金属。常用的金属材料有Cr，Fe，Co，Ni，Cu，Mo，W等。当高速电子撞击阳极靶面时，便有部分动能转化为X射线，但其中约有99%将转变为热。为了保护阳极靶面，管子工作时需强制冷却。为了使用流水冷却和操作者的安全，应使X射线管的阳极接地，而阴极则由高压电缆加上负高压。x射线管有相当厚的金属管套，使X射线只能从窗口射出。窗口由吸收系数较低的Be片制成。结构分析用X射线管通常有四个对称的窗口，靶面上被电子袭击的范围称为焦点，它是发射X射线的源泉。用螺线形灯丝时，焦点的形状为长方形（面积常为1mm×10mm），此称为实际焦点。窗口位置的设计，使得射出的X射线与靶面成60角（图2），从长方形的短边上的窗口所看到的焦点为1mm2正方形，称点焦点，在长边方向看则得到线焦点。一般的照相多采用点焦点，而线焦点则多用在衍射仪上。 图2 在与靶面成60角的方向上接收X射线束的示意图 自动化衍射仪采用微计算机进行程序的自动控制。图3为日本生产的Ultima IV型变温全自动组合粉末多晶X射线衍射仪工作原理方框图。入射X射线经狭缝照射到多晶试样上，衍射线的单色化可借助于滤波片或单色器。衍射线被探测器所接收，电脉冲经放大后进人脉冲高度分析器。信号脉冲可送至计数率仪，并在记录仪上画出衍射图。脉冲亦可送至计数器（以往称为定标器），经徽处理机进行寻峰、计算峰积分强度或宽度、扣除背底等处理，并在屏幕上显示或通过打印机将所需的图形或数据输出。控制衍射仪的专用微机可通过带编码器的步进电机控制试样(θ)及探测器(2θ)进行连续扫描、阶梯扫描，连动或分别动作等等。目前，衍射仪都配备计算机数据处理系统，使衍射仪的功能进一步扩展，自动化水平更加提高。衍射仪目前已具有采集衍射资料，处理图形数据，查找管理文件以及自动进行物相定性分析等功能。 物相定性分析是X射线衍射分析中最常用的一项测试，衍射仪可自动完成这一过程。首先，仪器按所给定的条件进行衍射数据自动采集，接着进行寻峰处理并自动启动程序。
X射线衍射的物相分析 一、实验目的： （1）熟悉Philips X射线衍射仪的基本结构和工作原理； （2）学会粉末样品的制样及基本的测试过程； （3）掌握利用X射线衍射谱图进行物相分析的方法； 二、实验仪器 （1）制样：未知粉末样品、药匙、酒精（用于擦拭研钵）、研钵、专用进样片； （2）测试：Philips X'pert X射线衍射仪； 三、实验原理 当一束单色x 射线电磁波照射晶体时，晶体中原子周围的电子受x 射线周期变化的电场作用而振动，从而使每个电子都变为发射球面电磁波的次生波源。所发射球面波的频率、与入射的x 射线相一致。基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉而 叠加，称之为相干散射或衍射。 四、实验条件的选择 （1）用于粉末晶体衍射的射线波长一般为0.5～2.5?，本实验中使用的为Cu靶； （2）滤波片选用Ni，因为滤波片是用于吸收Cu的Kβ线，而Ni的吸收限位于Cu的Kα与Kβ之间且靠近Kα线； （3）狭缝参数的选择：在X射线衍射仪的光路中有五个狭缝：梭拉狭缝（两只）、发散狭缝、散射狭缝、接受狭缝。 a. 梭拉狭缝是用来限制X光垂直发散度的，梭拉狭缝发散度的大小对强度和分辨率都有 很大影响，两只狭缝分别位于X光管之后和探测器前。 b. 发散狭缝是用来限制样品表面初级X射线水发散度的，加大狭缝，分辨率降低但强度 增加，可根据实际所需的测试要求进行调解；
c. 散射狭缝用来减少非相干散射及本底等因素造成的背景，提高峰背比，它与发散狭缝配对使用且角度相同； d. 接受狭缝是用来限定进入探测器的X 衍射线的。它位于衍射线的焦点。测量时如果主要为了提高分辨率，应该选择较小的接受狭缝。如果为了提高衍射强度，则应加大接受狭缝。 五、实验操作 1.样品制备： A ．测试对于样品粒径的大小并没有严格的要求，但是粒径过大或者不均匀会谱图中锋的相对高度发生变化，导致在对比所得谱图与PDF 标准卡时需要对衍射峰进行大量的排列组合。 B. 测试样品在装入样品板之前必须用毛玻璃将待测表面打磨至完全光滑，并且保证样品的表面与样品板相平。 2.样品扫描 将样品板装入样品台，将防护罩关闭，设定好控制程序，开始扫描，扫描期间面板“shutter open ”指示灯亮起，此时不可以强行打开防护罩，否则会导致仪器强行停止损坏X 光管； 实验中X 光管的高压值设定为4Kv ，电流35mA ；扫描的起始角为10o ，终止角为80o （2θ） 3.结果保存 扫描完成后，当“shutter open ”指示灯熄灭时，确认防护罩解锁后方可打开，取出样品。将数据在highscore 软件中进行处理，软件可以按照要求标示出图中的峰位置，再用软件去除K β线，标示出各个锋的相对高度及d 值，打印结果。 4.利用标准PDF 卡片对未知粉末进行物相分析 将所得的谱图与标准卡片进行对比，有时可能由于峰的相对强度有偏差导致在查找时要对三强线的顺序作出相应调整。d 值的测量受到仪器状态及其他外在因素的影响有一定偏差，这也给查表过程带来了一定难度。 六、实验结果分析 实验中测得未知粉末样品的三强线（three strong lines ）分别是 3.34525 ?、4.25729 ?、1.81808 ?，在标准卡片中查找，由于实验条件等因素限制使得测试结果与标准值有一定偏差，最终确定未知样品粉末为二氧化硅，即合成高纯石英（ silicon oxide quartz high-synetic ），PDF 编号为89-3433，标准值的三强线分别为3.40 ?、4.34 ?、2.01 ?。 未知粉末的物理性质：白色固体粉末，无特殊光泽，粒径较小，研磨时发现硬度较大，无特殊气味，初步测试不溶于水和酒精溶液。 d 值偏差计算： 0000 3.34525 3.40 100 1.613.40 -?=

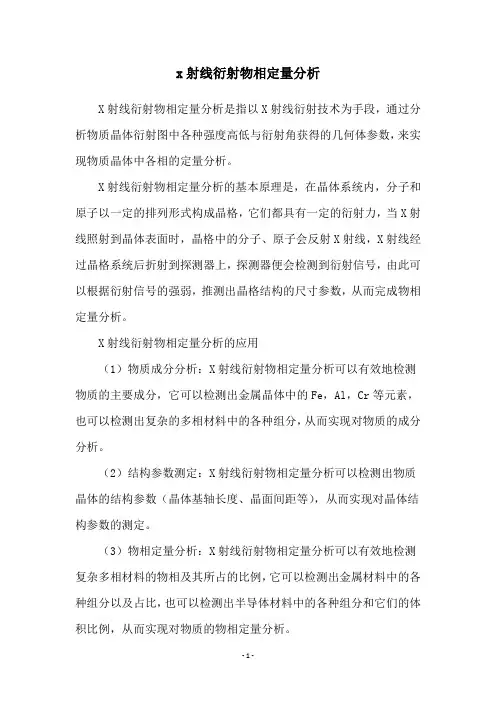

X射线衍射分析 百科内容来自于: 《近代X射线多晶衍射》 X射线衍射分析是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。 简介 X射线 衍射X射线满足布拉格方程：2dsinθ=nλ式中：λ是X射线的波长；θ是衍射角；d是结晶面间隔；n是整数。波长λ可用已知的X射线衍射角测定，进而求得面间隔，即结晶内原子或离子的规则排列状态。将求出的衍射X射线强度和面间隔与已知的表对照，即可确定试样结晶的物质结构，此即定性分析。从衍射X 射线强度的比较，可进行定量分析。本法的特点在于可以获得元素存在的化合物状态、原子间相互结合的方式，从而可进行价态分析，可用于对环境固体污染物的物相鉴定，如大气颗粒物中的风砂和土壤成分、工业排放的金属及其化合物（粉尘）、汽车排气中卤化铅的组成、水体沉积物或悬浮物中金属存在的状态等等。 X射线是一种波长很短(约为20～0.06┱)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。在用高能电子束轰击金属“靶”材产生X射线，它具有与靶中元素相对应的特定波长，称为特征（或标识）X射线。如铜靶材对应的X射线的波长大约为1.5406埃。考虑到X射线的波长和晶
体内部原子面间的距离相近，1912年德国物理学家劳厄(M.von Laue)提出一个重要的科学预见：晶体可以作为X射线的空间衍射光栅,即当一束X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。分析在照相底片上得到的衍射花样，便可确定晶体结构。这一预见随即为实验所验证。1913年英国物理学家布拉格父子(W.H.Bragg,W.L.Bragg)在劳厄发现的基础上,不仅成功地测定了NaCl、KCl等的晶体结构,并提出了作为晶体衍射基础。 X射线衍射在金属学中的应用X射线衍射现象发现后，很快被用于研究金属和合金的晶体结构，出现了许多具有重大意义的结果。如韦斯特格伦（A.Westgren）(1922年)证明α、β和δ铁都是立方结构，β-Fe并不是一种新相;而铁中的α─→γ转变实质上是由体心立方晶体转变为面心立方晶体，从而最终否定了β-Fe 硬化理论。随后,在用X射线测定众多金属和合金的晶体结构的同时，在相图测定以及在固态相变和范性形变研究等领域中均取得了丰硕的成果。如对超点阵结构的发现，推动了对合金中有序无序转变的研究，对马氏体相变晶体学的测定，确定了马氏体和奥氏体的取向关系；对铝铜合金脱溶的研究等等。X射线衍射(包括散射)已经成为研究晶体物质和某些非晶态物质微观结构的有效方法。 应用 物相分析 是X射线衍射在金属中用得最多的方面，分定性分析和定量分析。前者把对材料测得的点阵平面间距及衍射强度与标准物相的衍射数据相比较，确定材料中存在的物相；后者则根据衍射花样的强度，确定材料中各相的含量。在研究性能和各相含量的关系和检查材料的成分配比及随后的处理规程是否合理等方面都得到广泛应用。 精密测定点阵参数 常用于相图的固态溶解度曲线的测定。溶解度的变化往往引起点阵常数的变化；当达到溶解限后，溶质的继续增加引起新相的析出，不再引起点阵常数的变化。这个转折点即为溶解限。另外点阵常数的精密测定可得到单位晶胞原子数，从而确定固溶体类型；还可以计算出密度、膨胀系数等有用的物理常数。 取向分析 包括测定单晶取向和多晶的结构（见择优取向）。测定硅钢片的取向就是一例。另外，为研究金属的范性形变过程，如孪生、滑移、滑移面的转动等，也与取向的测定有关。 晶粒（嵌镶块）大小和微观应力的测定 由衍射花样的形状和强度可计算晶粒和微应力的大小。在形变和热处理过程中这两者有明显变化，它直接影响材料的性能。
X射线衍射分析
目录 1.摘要 (2) 2.前言 (2) 3.X射线及XRD (2) 4.X射线衍射仪的结构 (3) 5.X射线衍射仪的原理 (5) X射线衍射原理 (5) X射线图谱 (6) 6.X射线衍射法 (7) 多晶粉末法 (7) 单晶衍射法 (10) 7.X射线衍射法的应用 (11) X射线衍射分析方法在中药鉴定中的应用 (11) X射线衍射仪在岩石矿物学中的应用 (11) 8.总结 (12) 9.参考文献 (14)
X射线衍射分析 摘要： X射线衍射分析是一种重要的晶体结构和物相分析技术，广泛应用于冶金、石油、化工、科研、航空航天、教学、材料生产等领域。本文简要介绍X射线衍射原理，X射线衍射仪器的结构、原理，及其在地质学、医学等自然科学领域中的应用。 前言： 1895年伦琴发现X射线，又称伦琴射线。德国科学家劳厄于1912年发现了X射线衍射现象，并推导出劳厄晶体衍射公式。随后，英国布拉格父子又将此衍射关系用简单的布拉格方程表示出来。到上世纪四、五十年代，X射线衍射的原理、方法及在其他各方面的应用逐渐建立。在各种测量方法中，X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。X射线衍射技术可以探究晶体存在的普遍性和特殊性能，使得其在冶金、石油、岩石矿物、科研、航空航天、材料生产等领域的被广泛应用。 关键词：X射线，XRD，衍射，原理，岩石矿物，中药，应用 一、X射线及XRD 1.X射线是由高能电子的减速运动或原子内层轨道电子的跃迁产生的短波电磁 辐射。X射线的波长在10-6 ~10nm，在X射线光谱法中常用波长在0.01~2.5nm范围内。 2.X射线的产生途径有四种：1.高能电子束轰击金属靶即在一个X射线管中，固体阴极被加热产生大量电子，这些电子在高达100KV的电压下被加速，向金属阳极轰击，在碰撞过程中，电子束的一部分能量转化为X射线；2.将物质用初级X射线照射以产生二级射线—X射线荧光； 3.利用放射性同位素衰败过程产生的发射，人工放射性同位素为为某些分析应用提供了非常方便的单能量辐射源； 4.从同步加速器辐射源获得。 3.X射线的吸收。当一束X射线穿过有一定厚度的物质时，其光强和能量会因吸收和散射而显著减小。物质的原子序数越大，它对X射线的阻挡能力越大，X射线波长越长，即能量越低，越容易被吸收[1]。 4.X射线衍射分析(XRD)是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。X射线衍射法是目前测定晶体结构的重要手段，应用极其广泛。在实际的应用中将该分析方法分
X射线衍射物相分析 物相分析并不是一般的成份分析，一般的化学成份分析是分析组成 物质的元素种类及其含量，并不涉及元素间的化学结合状态及聚集态结构，只有元素单独存在时该元素才是一个单独的物相。物相分析是进行元素间的化学结合状态和聚集态结构的分析。那些化学组成相同但晶型不同的物质，虽然其元素组成相同，属同种化合物，但其聚集态结构不同，属不同的物相。 已知，识别一个物质不但要知其元素组成，而且要知各元素间的化 学结合状态和聚集态结构。如只含Si和0二种元素的Si0 2 ,它有石英、方英石、鱗石英、白硅石和无定形硅胶等许多结构形态，分别属于不同 物相。而不同形态的Si0 2在性质上是差别很大的。再如ZnO和Cr 2 O ３ 在 高温下焙烧可生成化学上稳定的尖晶石结构的ZnCr 20 4 。但在多少温度下 转化开始发生？转化程度如何？对此问题化学成份分析是很难解决的，因为在反应中化学成份并无改变。对矿物、陶土、固熔体合金、新兴材料、多相催化剂以及混合物的分析更是如此，只知元素组成而不知物相结构是远远不够的。 X射线衍射物相分析在矿物分析中可确定物相组成以提供开发利用的方案；在冶金工业中可确定各元素的结合状态，了解热处理过程及性能的变化关系；在化学工业中可控制产品质量，确定合理的工艺流程；在材料科学中可确定材料的结构及性能，为新兴材料的开发指明方向；
在理论研究中可帮助确定中间历程，研究催化反应及机理，指导新产品的合成等等。因此，X射线衍射物相分析在许多部门和领域有着广泛的应用。 物相分析主要包括物相的定性识别，定量分析以及结构类型及晶格参数的测定。本文主要介绍物相定性、定量分析，结构类型及晶格参数将在下一章介绍。 定性物相分析——物质的识别及鉴定 定性物相分析的主要依据是衍射谱图的峰位及相对强度。每种结晶物质都有其特定的结构参数，包括点阵类型、晶胞大小、单胞中的原子数及原子（离子或分子）的种类和位置等。这些参数的差别必反映出衍射谱图的差别，即每种物质都有其特定的峰位及相对强度，就象人的指纹一样，可作为鉴别的依据。方法是描绘待鉴别样品的X射线谱图，将该谱图与已知物相的标准谱图或数据相比较。比较方法有三种： 1.图谱直接对比法。直接将待鉴试样的谱图与已知物相的标准谱图相对比。简单、直观、易看出细微变化。但需在相同条件下摄谱。此法常用于那些经常分析的，对可能物相比较明确的样品。 2.数据对比法。描绘待鉴样品的衍射谱图，利用布拉格公式2d hkl sinθhkl=λ，由每条谱线的角位置（峰位）算出相应的平面间距d hkI，再以最强线的强度I1为100测出每条谱线的相对强度I/I1，这一套d hkl
№.5陕西科技大学学报 Oct.2005Vol.23 JOURNALOFSHAANXIUNIVERSITYOFSCIENCE&TECHNOLOGY ?55?3文章编号:1000-5811(2005)05-0055-04 X射线衍射物相定量分析 吴建鹏,杨长安,贺海燕 (陕西科技大学材料科学与工程学院,陕西咸阳712081 ) 摘要:在RigakuD/max22200pc型X,2定量分析 所用的内标曲线和外标曲线,2完全一致,。 关键词:物相定量分析;内标法;中图分类号:O723:A 0引言 X射线衍射物相定量分析已被广泛的应用于材料科学与工程的研究中。X射线衍射物相定量分析有内标法〔1〕、外标法〔2〕、绝热法〔3〕、增量法〔4〕、无标样法〔5,6〕、基体冲洗法〔7〕和全谱拟合法〔8〕等常规分析方法。内标法、绝热法和增量法等都需要在待测样品中加入参考标相并绘制工作曲线,如果样品含有的物相较多,谱线复杂,再加入参考标相时会进一步增加谱线的重叠机会,给定量分析带来困难。基体冲洗法、无标样法和全谱拟合法等分析方法虽然不需要配制一系列内标标准物质和绘制标准工作曲线,但需要烦琐的数学计算,其实际应用也受到了一定限制。外标法虽然不需要在样品中加入参考标相,但需要用纯的待测相物质制作工作曲线,这在实际应用中也是极为不便的。 本研究在RigakuD/max22200pc型X射线衍射仪分析软件的基础上,开发了X射线衍射物相定量分析中最常用的内标法和外标法,并对这两种分析方法进行了实验验证。 1原理 设样品由N个物相组成,采用衍射仪测定时,由Alexander和Klug导出的N相中第J相的衍射强度公式为: IJ=KJ(1) 式中:IJ———试样中J相衍射峰的积分强度;
摘要X射线在晶体中的衍射，实质上是大量原子散射波互相干涉的结果。每种晶体所产生的衍射花样都是其内部原子分布规律的反映。研究X射线衍射，可归结为衍射方向和衍射强度两方面问题。衍射方向由晶胞大小、晶胞类型和位向等因素决定，衍射强度主要与原子类型及其在晶胞中位置有关。本文简单介绍了X射线衍射物相定量分析的基本原理以及几种典型的分析方法，即直接对比法、内标法和外标法。 0、引言 X射线衍射物相定量分析已被广泛应用于材料科学与工程的研究中。X射线衍射物相定量分析有内标法、外标法、绝热法、增量法、无标样法、基本冲洗法和全谱拟合法等常规分析方法。内标法、绝热法和增量法都需要在待测样品中加入参考标相并绘制工作曲线，如果样品含有物相较多，谱线较复杂，再加入参考标相会进一步增加谱线的重叠机会，给定量分析带来困难。无标样法、基本冲洗法和全谱拟合法等分析方法，虽然不需要配制一系列内标标准物质和绘制标准工作曲线，但需要烦琐的数学计算，其实际应用也受到了一定限制。外标法虽然不需要在样品中加入参考标相，但需要用纯的待测物质制作工作曲线，这在实际应用中也是极为不便的。 1、X射线定量物相分析的基本原理 物相分析与化学分析方法不同，化学分析仅仅是获得物质中的元素组分，物相分析则是得到这些元素所构成的物相，而且物相分析还是区分相同物质同素异构体的有效方法。X射线定量物相分析，是在已知物相类别的情况下，通过测量这些物相的积分衍射强度，来测算它们的各自含量。多相材料中某相的含量越多，则它的衍射强度就越高。但由于衍射强度还受其它因素的影响，在利用衍射强度计算物相含量时必须进行适当修正。 定量分析的依据，是物质中各相的衍射强度。设试样是由n 个相组成的混合物，则其中第j 相的衍射相对强度可表示为 式中(2μl )-1对称衍射即入射角等于反射角时的吸收因子， μl 试样平均线吸收系数，
实验一 X射线衍射技术及物相分析 一、实验目的与要求 1．学习了解X射线衍射仪的结构和工作原理； 2．掌握X射线衍射物相定性分析的方法和步骤； 3．给定实验样品，设计实验方案，做出正确分析鉴定结果。 二、实验仪器 本实验使用的仪器是Rigaku UltimaⅣX射线衍射仪。主要由冷却循环水系统、X射线衍射仪和计算机控制处理系统三部分组成。X射线衍射仪主要由X射线发生器即X射线管、测角仪、X射线探测器等构成。 1.X射线管 X射线管主要分密闭式和可拆卸式两种。广泛使用的是密闭式,由阴极灯丝、阳极、聚焦罩等组成,功率大部分在1～2千瓦。可拆卸式X射线管又称旋转阳极靶,其功率比密闭式大许多倍,一般为12～60千瓦。常用的X射线靶材有W、Ag、Mo、Ni、Co、Fe、Cr、Cu等。X射线管线焦点为1×10平方毫米,取出角为3～6度。此X射线管为密闭式，功率为2千瓦。X射线靶材为Cu。 选择阳极靶的基本要求：尽可能避免靶材产生的特征X射线激发样品的荧光辐射，以降低衍射花样的背底，使图样清晰。 2．测角仪 测角仪是粉末X射线衍射仪的核心部件，主要由索拉光阑、发散狭缝、接收狭缝、防散射狭缝、样品座及闪烁探测器等组成。 (1)衍射仪一般利用线焦点作为X射线源S。如果采用焦斑尺寸为1×10平方毫米的常规X射线管，出射角6°时，实际有效焦宽为0.1毫米，成为0.1×10平方毫米的线状X射线源。 (2)从S发射的X射线，其水平方向的发散角被第一个狭缝限制之后，照射试样。这个狭缝称为发散狭缝(DS)，生产厂供给1/6°、1/2°、1°、2°、4°的发散狭缝和测角仪调整用0．05毫米宽的狭缝。 (3)从试样上衍射的X射线束，在F处聚焦，放在这个位置的第二个狭缝，称为接收狭缝(RS)．生产厂供给0.15毫米、0.3毫米、0.6毫米宽的接收狭缝。 (4)第三个狭缝是防止空气散射等非试样散射X射线进入计数管，称为防散射狭缝(SS)。SS和DS配对，生产厂供给与发散狭缝的发射角相同的防散射狭缝。 (5)S1、S2称为索拉狭缝，是由一组等间距相互平行的薄金属片组成，它限制入射X射线和衍射线的垂直方向发散。索拉狭缝装在叫做索拉狭缝盒的框架里。这个框架兼作其他狭缝插座用，即插入DS，
X 射线衍射分析讲解的问题，应用及分析过程 一、X 射线衍射分析讲解的问题 X 射线衍射分析从X 射线的物理学基础讲起，分析了X 射线的物理性质如X 射线波长范围在约0.01~0.1nm ，而用于衍射的约在0.05~0.25nm ；振动方程为)(2cos 0t y A A νλπ-=等。然后说明了X 射线的产生方式，即二极管的装置原理，电气线路和所产生的两种线谱——连续谱和特征谱。其中连续谱的强度公式为21)(ZU K d I I SWL λλλλ==?∞连，特征谱的强度为m n U U i K I )(3-=特。随后讲述了X 射线与物体的相互作用方式，其中分别讲述了X 射线的透射，吸收和散射。透射系数为t l e I I μ-=0，质量吸收系数为ρ μμl m =，相干散射的强度公式为φπμ222 2020sin )()4(m e R I I e =（入射线偏振），22cos 1)()4(22220 20θ πμ+=m e R I I e （入射 线偏振），非相干散射的波长变化为θθλλλ2'sin 0486.0)2cos 1(00243.0=-=-=?。 之后讨论了X 射线的衍射问题，分别讨论了X 射线衍射方向，X 射线衍射方法，X 射线的衍射强度的影响因素。最后阐述了X 射线衍射分析的方法。单晶衍射法——劳埃法，周转晶体法；多晶体衍射法——照相法，衍射仪法；双晶体衍射法。 二、X 射线衍射分析的应用 1、物相分析： 由于不同的物质各具有自己特定的原子种类、原子排列方式和点阵参数，进而呈现出特定的衍射花样；多相物质的衍射花样互不干扰，相互独立，只是机械地叠加；衍射花样可以表明物相中元素的化学结合态，这就是X 射线衍射物相分析的原理。制备各种标准单相物质的衍射花样并使之规范化,将待分析物质的衍射花样与之对照,从而确定物质的组成相,就成为物相定性分析的基本方法。鉴定出各个相后,根据各相花样的强度正比于该组分存在的量(需要做吸收校正者除外),就可对各种组分进行定量分析。这种方法是由J.D.Hanawalt 于1963年创立的。目前常用衍射仪法得到衍射图谱,用“粉末衍射标准联合会(JCPDS)”负责编辑出版的“粉末衍射卡片(PDF 卡片)”进行物相分析。目前,物相分析存在的问题主要有:(1)待测物图样中的最强线条可能并非某单一相的最强线,而是两个或两个以上相的某些次强或三强线叠加的结果。这时若以该线作为某相的最强线将找不到任何对应的卡片。(2)在众多卡片中找出满足条件的卡片,十分复杂而繁锁。虽然可以利用计算机辅助检索,但仍难以令人满意。(3)定量分析过程中,配制试样、绘制定标曲线或者K 值测定及计算,都是复杂而艰巨的工作。为此,有人提出了可能的解决办法,认为从相反的角度出发,根据标准数据(PDF 卡片)利用计算机对定性分析的初步结果进行多相拟合显示,绘出衍射角与衍射强度的模拟衍射曲线。通过调整每一物相所占的比例,与衍射仪扫描所得的衍射图谱相比较,就可以更准确地得到定性和定量分析的结果,从而免去了一些定性分析和整个定量分析的实验和计算过程
X射线衍射的物相分析一、实验目的：（1）熟悉Philips X射线衍射仪的基本结构和工作原理；（2）学会粉末样品的制样及基本的测试过程；（3）掌握利用X射线衍射谱图进行物相分析的方法；二、实验仪器（1）制样：未知粉末样品、药匙、酒精（用于擦拭研钵）、研 钵、专用进样片；（2）测试：Philips X'pert X射线衍射仪；三、实验原理当一束单色x 射线电磁波照射晶体时，晶体中原子周围的电子受x 射线周期变化的电场作用而 振动，从而使每个电子都变为发射球面电磁波的次生波源。所发射球面波的频率、与入射的x 射线相一致。基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉而叠加，称之为相 干散射或衍射。四、实验条件的选择（1）用于粉末晶体衍射的射线波 长一般为0.5～2.5?，本实验中使用的为Cu靶；（2）滤波片选用Ni，因为滤波片是用于吸收Cu的K线，而Ni的吸收限位于Cu的K与βαK之间且靠近K线；βα（3）狭缝参数的选择：在 X射线衍射仪的光路中有五个狭缝：梭拉狭缝（两只）、发散狭缝、散射狭缝、接受狭缝。 a. 梭拉狭缝是用来限制X光垂直发散度的，梭拉狭缝发散度的大小对强度和分辨率都有很大影响，两只狭缝分别位于X光管之后和探测器前。 b. 发散狭缝是用来限制样品表面初级X射线水发 散度的，加大狭缝，分辨率降低但强度增加，可根据实际所需的测试要求进行调解； c. 散射狭缝用来减少非相干散射及本底等因素造成的背景， 提高峰背比，它与发散狭缝配对使用且角度相同； d. 接受狭缝是用来限定进入探测器的X衍射线的。它位于衍射线的焦点。测量时如果主要为了提高分辨率，应该选择较小的接受狭缝。如果为了提高衍射强度，则应加大接受狭缝。五、实验操作1.样品制备：A．测试对于样品粒径的大小并没有严格的要求，但是粒径过大或者不均匀会谱图中锋的相对高度发生变化，导致在对比所得谱图与PDF标准卡时需要对衍射峰进行大量的排列组合。 B. 测试样品在装入样品板之前必须用毛玻璃将待测表面打磨至 完全光滑，并且保证样品的表面与样品板相平。 2.样品扫描将样品板装入样品台，将防护罩关闭，设定好控制程序，开始扫描，扫描期间面板“shutter open”指示灯亮起，此时不可以强
请将以下内容手与或打印在中原工学院实验报告纸上。 实验报告内容：文中红体字部分请删除后补上自己写的内容班级学号姓名 综合实验X射线衍射仪的使用及物相分析 实验时间，地点 一、实验目的 1.了解x射线衍射仪的构造及使用方法； 2?熟悉x射线衍射仪对样品制备的要求； 3?学会对x射线衍射仪的衍射结果进行简单物相分析。 二、实验原理 （X射线衍射及物相分析原理分别见《材料现代分析方法》第一、二、三、五章。）三、实验设备 Ultima IV型变温全自动组合粉末多晶X射线衍射仪。 （以下为参考内容） X衍射仪由x射线发生器、测角仪、记录仪等几部分组成 阴极窗口（灯 丝）星焦罩 -MB ■Ojf I3TJ- □ 7/ 0命
图1热电子密封式X射线管的示意图 图1是目前常用的热电子密封式X射线管的示意图。阴极由钨丝绕成螺线形，工作时通电至白 热状态。由于阴阳极间有几十千伏的电压，故热电子以高速撞击阳极靶面。为防止灯丝氧化并保证电 子流稳定，管内抽成 1.33 x 10-9?1.33 x 10-11的高真空。为使电子束集中，在灯丝外设有聚焦罩。阳极靶由熔点高、导热性好的铜制成，靶面上被一层纯金属。常用的 金属材料有Cr, Fe, Co, Ni, Cu, Mo, V等。当高速电子撞击阳极靶面时，便有部分动能转化为X 射线，但其中约有99%各转变为热。为了保护阳极靶面，管子工作时需强制冷却。为了使用流水冷却和操作者的安全，应使X射线管的阳极接地，而阴极 则由高压电缆加上负高压。x射线管有相当厚的金属管套，使X射线只能从窗口射出。窗口由吸收系数较低的Be片制成。结构分析用X射线管通常有四个对称的窗口，靶面上被电子袭击的范围称为焦点，它是发射X射线的源泉。用螺线形灯丝时，焦点的形状为长 方形（面积常为1mr x 10mm，此称为实际焦点。窗口位置的设计，使得射出的X射线与 靶面成60角（图2）,从长方形的短边上的窗口所看到的焦点为1mr T正方形，称点焦点，在长边方向看则得到线焦点。一般的照相多采用点焦点，而线焦点则多用在衍射仪上。 图2在与靶面成6角的方向上接收X射线束的示意图 自动化衍射仪采用微计算机进行程序的自动控制。图3为日本生产的Ultima IV型变 温全自动组合粉末多晶X射线衍射仪工作原理方框图。入射X射线经狭缝照射到多晶试样上，衍射线的单色化可借助于滤波片或单色器。衍射线被探测器所接收，电脉冲经放大后进人脉冲高度分析器。信号脉冲可送至计数率仪，并在记录仪上画出衍射图。脉冲亦可送至计数器（以往称为定标器），经徽处理机进行寻峰、计算峰积分强度或宽度、扣除背底等处理，并在屏幕上显示或通过打印机将所需的图形或数据输出。控制衍射仪的专用微机可通过带编码器的步进电机控制试样（e）及探测器（2 e）进行连续扫描、阶梯 扫描，连动或分别动作等等。目前，衍射仪都配备计算机数据处理系统，使衍射仪的功能进一步扩展，自动化水平更加提高。衍射仪目前已具有采集衍射资料，处理图形数据，查找管理文件以及自动进行物相定性分析等功能。 物相定性分析是X 射线衍射分析中最常用的一项测试，衍射仪可自动完成这一过程。 首先，仪器按所给定的条件进行衍射数据自动采集，接着进行寻峰处理并自动启动程序。
实验六：X-射线衍射法进行物相分析 ID: 20110010020 一、实验原理 1.学习了解X射线衍射仪的结构和工作原理； 2.掌握X射线衍射仪定性分析的方法和步骤。 二、实验原理 根据晶体对 X 射线的衍射特征－衍射线的位置、强度及数量来鉴定结晶物之物相的方法，就是 X 射线物相分析法。 每一种结晶物质都有各自独特的化学组成和晶体结构。没有任何两种物质，它们的晶胞大小、质点种类及其在晶胞中的排列方式是完全一致的。因此，当 X 射线被晶体衍射时，每一种结晶物质都有自己独特的衍射花样，它们的特征可以用各个衍射晶面间距 d 和衍射线的相对强度 I／I0 来表征。其中晶面间距 d 与晶胞的形状和大小有关，相对强度则与质点的种类及其在晶胞中的位置有关。所以任何一种结晶物质的衍射数据 d 和 I／I0 是其晶体结构的必然反映，因而可以根据它们来鉴别结晶物质的物相。 χ-射线衍射是研究药物多晶型的主要手段之一，它有单晶法和粉末χ-射线衍射法两种。可用于区别晶态与非晶态、混合物与化合物。可通过给出晶胞参数，如原子间距离、环平面距离、双面夹角等确定药物晶型与结构。粉末法研究的对象不是单晶体，而是许多取向随机的小晶体的总和。此法准确度高，分辨能力强。每一种晶体的粉末图谱，几乎同人的指纹一样，其衍射线的分布位置和强度有着特征性规律，因而成为物相鉴定的基础。它在药物多晶的定性与定量方面都起着决定性作用。当χ-射线（电磁波）射入晶体后，在晶体内产生周期性变化的电磁场，迫使晶体内原子中的电子和原子核跟着发生周期振动。原子核的这种振动比电子要弱得多，所以可忽略不记。振动的电子就成为一个新的发射电磁波波源，以球面波方式往各个方向散发出频率相同的电磁波，入射χ-射线虽按一定方向射入晶体，但和晶体内电子发生作用后，就由电子向各个方向发射射线。当波长为λ的χ-射线射到这族平面点阵时，每一个平面点阵都对χ-射线产生散射，如图 6-1。 图 1 晶体的 Bragg-衍射
NaCl单晶X射线衍射谱图的物相分析 摘要：通过对X射线衍射的深入理解，晶体可以作为X射线的空间衍射光栅，即当一束X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。分析在照相底片上得到的衍射花样，便可确定晶体结构。当X射线波长λ已知时（选用固定波长的特征X射线），采用细粉末或细粒多晶体的线状样品，可从一堆任意取向的晶体中，从每一θ角符合布拉格方程条件的反射面得到反射，测出θ后，利用布拉格方程即可确定点阵晶面间距、晶胞大小和类型；根据衍射线的强度，还可进一步确定晶胞内原子的排布。而在测定单晶取向的劳厄法中所用单晶样品保持固定不变动（即θ不变），以辐射束的波长作为变量来保证晶体中一切晶面都满足布拉格方程的条件，故选用连续X射线束。如果利用结构已知的晶体，则在测定出衍射线的方向θ后，便可计算X射线的波长，从而判定产生特征X射线的元素。 关键词：X射线衍射单晶衍射物相分析 1895年德国科学家伦琴（W.C.R?ntgen）在用克鲁克斯管研究阴极射线时，发现了一种人眼不能看到，但可以使铂氰化钡屏发出荧光的射线，称为X射线。 X射线具有很强的穿透物质的本领。X射线在电场磁场中不偏转，说明X 射线是不带电的粒子流。1912年劳厄（M.V on Laue）等人发现了X射线在晶体中的衍射现象，才证实了X射线本质上是一种波长很短的电磁辐射，其波长约为10nm到10-2nm之间。由于X射线波长与晶体中原子间的距离为同一数量级，至今它仍然是研究晶体结构的有力工具。 通过这次我们进行对NaCl单晶X射线衍射谱图的物相分析实验，主要是为了了解X射线的产生、特点和应用；以及了解X射线管产生连续X射线谱和特征X射线谱的基本原理；最后研究了X射线在NaCl单晶上的衍射，并通过测量X射线特征谱线的衍射角测定X射线的波长和晶体的晶格常数以及晶胞参数。 本次实验中用到的仪器是Y-4Q型X射线衍射仪，另外还用到了粉末压片、研钵、药匙、试剂瓶，主要的实验试剂为食盐颗粒。X射线衍射仪主要由X射线机、测角仪、X射线探测器、信息记录与处理装置组成。对于衍射仪的操作有如下几个步骤：a.开机前的准备和检查将准备好的食盐试样研磨制成压片插入衍射仪样品架，盖上顶盖关闭好防护罩，合上水泵电源，使冷却水流通，检查X 光管窗口应关闭，管流管压表指示最小位置，接通总电源，打开稳压电源；b.开机操作开启衍射仪总电源，启动循环水泵，接通X光管电源，缓慢升高电压和电流至需要值（通常设定电压为30kv，电流为20mA），设置适当的衍射条件（扫描速度为0.06°/sec，最高扫描角度为90°），打开X光管窗口，使计数管在设定条件下扫描。C.停机操作测量完毕，关闭X光管窗口和记录仪电源，利用快慢旋转使测角仪计数管恢复至初始状态，缓慢顺序降低管电流、电压至最小值，关闭X光管电源，取出试样，15min后关闭循环水泵电源，关闭衍射仪总电源。X射线衍射仪通常使用X光管来产生X射线。在抽成真空的X光管内，当由热
