柜式风机盘管安装使用说明书
安装使用说明书
柜式风机盘管机组/新风机组
广东申菱空调设备有限公司
(获 ISO9001质量体系认证)
请在机组安装，调试，使用前仔细阅读
从您购买申菱公司的产品之日起，您将会得到申菱公司一流的售后服务，为了便于联络，我们提供本公司的地址、电话如下：
广东省佛山市顺德区陈村镇机械装备园邮编：528313
电话：086-75723832888
传真：086-75723353300
机组到货后15天内须进行验收，卸货前检查机组外观是否损坏，并按装箱清单检查所有零部件是否均已收到，如发现任何缺件，请于72小时内以书面形式通知承运公司和本公司当地办事处。
机组存放
客户对机组签收后，须承担对机组进行正确保管及正确安装的责任。
机组搬运、吊装
机组搬运或吊装过程中，应保持机体平衡，确保缆绳牢固，且与水平夹角不小于60度。（详见机组包装运输标识）
机组安装及安装空间
应确保机组安装位置周围有足够的空间，以备操作、维修之用，同时保证气流畅通，不受阻碍并且没有短路。
1) 检查起重系统的性能，确保可以承受本机重量。
※ 注意：
如果机组在安装之前需要存放，应采取如下预防性措施。
注意
Notice
(机组重量参见铭牌)
2) 确保机组周围有足够空间供维修门和过滤网的拆卸，以便维护。
3) 确保机组周围有足够空间（机组离墙壁距离L≥700mm）供连接进出水管用。
4) 确保机组周围有足够空间，以便更换皮带轮，电机，盘管等。
5) 机组安装基础的高度，应可提供冷凝水存水弯的安装。
6) 检查本机安装基础平台是否能承受本机正常运行时的重量，另外基础平台应保持适当的平整度和水平度。
7) 吊顶式机组安装要确保吊架的强度，确保安装牢靠。
8) 对于吊顶式机组，机组采用天花板内水平吊装，吊杆与机组底吊架垂直，并必须锁紧上下螺母。安装后应调整好机组水平度，机组不得承受外装水管和风管的重量，具体请参照工程安装标准。
管路连接
1) 水盘管和蒸汽盘管均为标准配件，附外螺纹式盘管接头。
2) 安装时，应避免盘管接头连接太紧，以免损伤盘管集水管和盘管接头
3) 进出水管在机组外须装有阀门，用来调节流量和检修时切断冷热水源。另外进出水管必须保温。4) 凡是有两路或两路以上进出水管的机组，接管时请并联连接。
5) 蒸汽盘管前应设置排水弯，确保冷凝水正常排出，避免造成水击作用损坏盘管。蒸汽经过减压阀后的压力(即盘管内压力)请勿超过0.3MPa。
6) 与机组连接的水、汽管重量不得由机组承担。
风管安装
1) 空调机出风口必须装有一段软性连接管(如波纹管、帆布管等)以减少噪音和振动，风量调节阀门必须装在软性连接管之后；与机组连接的风管重量不得由机组承担。
2) 空调机出口处最好有长度为出口边长 1.5～2.5倍的直管段，以减少涡流。如果受空间限制不能满足上述要求时，出口管的转弯方向应顺着风机叶轮转动的方向，或在弯管中加装导流叶片。
3) 风道弯管部分应尽量采用大的曲率半径r，最常用的是r/b=1.5～2.0(b是风管的宽度)。在r/b小于
1.0时，要装导流叶片，以减少阻力。
4) 风道断面扩大时的渐扩管，其扩张角应尽量小于
?
20，风道断面缩小时的渐缩管，其收缩角应尽量小
于?45。
5) 送回风口不宜太近以避免气流短路。
6) 风道较长，支路较多时，应尽量使各支路阻力平衡，以免风量不均匀。
7) 风管应选用合适的保温材料，请用户参考有关手册选用。另外，室内送风口内也应贴上保温材料，以免凝结水滴落影响美观。
8) 作为新风机组使用时，应在新风管道上安装密闭式保温风阀。
9) 需要新回风混合时，可将新风管道接装到回风管道上。
10) 机组进出风口与风管间的连接应采用软接头连接。
※警告：
在连接风管前，不可运转机器；机器
警告
Warning
不可小于风机叶轮直径1.5倍
挠性连接
风管转接
风管图三
排水管安装
机组提供冷凝水排水管接口。先将机组底部的冷凝水排水管堵头拧掉，接上冷凝水排水管。 1) 冷凝水管可选用PVC 管、镀锌钢管或铝塑管。 2) 为保证排水顺畅，排水管上要有至少2%的向下坡度，连接好排水管后，向接水盘加水，检查排水情况是否正常。
3) 冷凝水管安装时不得有死弯或局部弯曲。 4) 水管必须连接牢固，不得有瘪管或强扭的现象。5) 机组接水盘排水至下水道中需加设U 形弯以防排水不测。设机外余压为P ，则如图
图
h1>(P/10+20)mm(Pa)
h2>60mm
H1=（P1/10+20）mm，H2=60mm，(b)图为吊顶式冷凝水接管示意图
(a)
(b)
电气接线
－所有电气接线应按当地标准，本产品采用三相三线、380V、50Hz或单相、220V、50Hz交流电源，具体请参看机组铭牌。
－接线时为避免端子连接处腐蚀和过热，要求所有的供电线均为铜导线。
－ 接至电控箱的动力电源线的规格应根据铭牌上的最大运行电流选取。总电源功率配备必须由一定的余量，建议值为机组参数的 1.25～1.3倍以上。供电电缆（电线）的载流量应略大于机组的最大运行电流，并要考虑工作环境的影响。
－风机电机应接在有过载保护装置的电源上。电机功率≥30kW 时，建议采用降压起动方式，降压起动的方式有"Y-Δ"起动，自耦变压器起动，变频起动，软启动器起动等。如机组自身不配带控制系统，控制由用户自己提供，则降压起动的方式由用户自行选择。机组出厂时，电机功率小于30kW 的机组，电机只接三根电源线和一根接地线引至端子，用户如需采用降压起动，则相关的接线整改由用户负责，本公司提供技术支持；电机功率≥30kW 的机组，电机按"Y-Δ"降压起动方式接六根电源线和一根接地线引至端子，如用户选择其它的起动方式，需更改电机接线，则相关的整改由用户负责，本公司提供技术支持。"
－ 启动前，应进行全部电气测试，以查证是否符合
※ 注意
-- 机组必须接地!
注意
Notice
安全要求。
启动前检查
－运输时各零部件有松动可能，因此在安装完成后应检查所有螺栓紧固件的松紧程度。尤其是传动性零部件(如皮带轮、轴承等)。
－用手旋转风机叶轮，确保叶轮能自由旋转。检查后确保风机内无异物，
－检查风机、电机的润滑情况。
－检查机组内(或风管系统内)无异物，空气进、出口无堵塞。
－检查所有的减振器均在其正确位置，功能正常。－检查所有电气连接，确保风机电机转动方向正确。
－检查控制设备的安全装置，确保正常。
－检查水、电、气是否畅通。
－检查盘管部分的冷凝水存水弯，确保安装正确，避免排水不畅。
－检查水流方向及水流量。
机组启动
完成以上检查后，即可启动本机组，进行以下检查及调整。
－测量电机电压和电流，比较所得数据与电机铭牌上的资料，确保电机不过载。
－测量风量和风压，如与铭牌值不符，可调整风阀或皮带轮。
机组日常运行检查
－本机组夏季制冷使用7℃冷水(不低于5℃)，冬季制热使用60℃热水(不高于
80℃),水质应保证要求。制热蒸汽压力为70 kPa(115℃)。
－在设备不使用季节，夏季要使换热器充满水，以减少管道锈蚀，冬季要使换热器中的水排空，以免冻裂。
维护保养
该空调系统的安装和维护必须由经专门培训的人员来承担，定期维护操作。进行维护时应首先确保人身安全。
轴承维护
需定期对风机轴承进行维护，对于不同品牌风机，维护方法如下：
1、亿利达风机
所有带座的轴承都需要定期添加润滑油，其添加方法是通过风机轴承的加油嘴注入润滑油，要求如下
a. 每连续运行45天加注一次润滑脂。可通过加油口注入润滑脂。
b. 注油时，要连续注入润滑脂，一直加到轴承
外圈道与密封圈的周边有少许油脂渗出即可。
2、科禄格风机
其大多数为免维护型风机，具体说明如下：
a. 轴径在80mm以下的风机，其轴承为免维护
轴承，当环境温度50℃以下，尘埃少，不
需要定期加润滑油；当环境温度大于等于
50℃，尘埃较多时，就需要定期加润滑油。
b. 轴径在80mm或以上的风机轴承，都需要定期添加润滑油。
简易故障处理
机组在运行中若出现异常现象，必须立即查明
故障原因，即时排除故障，待修复后才能继续使用。切勿盲目继续使用以致发生不可预测的损失。
注意：在对机组进行任何操作之前，必须先切断电源。
现象可能原因对策
漏风◆长途运输导致连
接段螺母松开。
◆机组运输、安装不
良造成变形。
◆上紧螺丝。
◆调整机组安装位置。
漏水◆风量太大造成飞
水。◆调整风量，加设接水盘。
接水盘排水
不良◆基础设置不合理
◆排水管未装存水
弯或不符标准
◆调平基础。
◆加装或调整存水弯。
运转异常◆皮带轮与轴心配
合松动
◆皮带打滑
◆风机轴承磨损
◆风机叶轮与机壳
◆重新锁紧或更换
◆调整或更换
◆检修或更换
◆重新调整
◆重新调整
干涉
◆回风阀抖动
◆异物
◆清除
风量太大◆机外静压太小(风
管太短)
◆转速太大
◆重新平衡风量风压，
◆重新设计更换皮带
轮
风量太小◆皮带过松或破裂
◆盘管或滤网太脏
◆机外静压太大(风
管太长)
◆皮带轮或轴心松
脱
◆转速太慢
◆调整或更换
◆清洗或更新
◆平衡风量风压
◆检修更换
◆重新设计更换皮带
轮
皮带磨损◆皮带太松
◆两皮带轮平衡差
距过大
◆皮带轮槽表面太
粗糙
◆调整或更换
◆调整并校准
◆更换皮带轮
电机烧坏◆过负荷
◆电机规格不符(电
压)
◆绝缘不良
◆平衡风量，更换电机
◆更换电机
◆更换电机
注意：运转不正常时，应停止风机运转，查证其原因，及早发现以避免更严重的风机损坏。
【感谢您使用广东申菱空调设备有限公司空调产品！我公司将一如既往为您提供优质服务。】
JB/4283-1991 风机盘管机组㈠ 1 主题内容与适用范围 本标准规定了风机盘管机组的型式与基本参数，技术要求，试验方法，检验方法，检验规则及标志、包装和贮存。 本标准适用于外供冷水、热水分别或同时流经盘管，空气由风机导流横掠盘管而得到冷却或加热，以创造室内舒适环境为目的的风机盘管机组（以下简称"风机盘管"），其风量在2500m3/h以下，静压小于50Pa。 本标准不适用于电气冷风扇、直接蒸发式盘管、蒸汽盘管及带电热装置的盘管等。 2 引用标准 GB755 电机基本技术 GB2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法 GB9068 采暖通风与空气调节设备噪声声功率级的测定工程法 JB4302 冷暖通风设备型号编制方法 ZBJ 72 018 房间风机盘管空气调节器安全要求 ZB J72 021 盘管耐压试验与密封性检查 ZB J72 026 冷暖通风设备包装通用技术条件 ZB J72 029 冷暖通风设备外观质量与清洁度 3 型式与基本参数 3.1 型式 3.1.1 风机盘管按立式、卧式两种结构型式及明装、暗装两种安装型式制造，其进水方位分位分左进水、右进水。 3.1.2 风机盘管的型式代号及型号表示方法按JB4302的规定。
3.2 基本参数 3.2.1 风机盘管的电源为额定电压220V单相交流电或额定电压380V 三相交流电，额定频率为50Hz。 3.2.2 风机盘管（单盘管无静压）的基本参数按表1的规定。 表1 名义风量是指标准状态（大气压力为1013hPa、温度20℃、密度为1.2kg/m3）时的风量。 3.2.3 风机盘管名义风量的工况参数按表2规定。 3.2.4 风机盘管名义供冷量和名义供热量的工况参数按表3规定。 表2
本公司专业生产: ☆普通型卧式暗装风机盘管FP-WA ☆普通型立式暗装风机盘管FP-LA ☆超薄型卧式明装风机盘管CFP-WM ☆超薄型立式明装风机盘管CFP-LM ☆水温空调---壁挂机FP-BG ☆水温空调—立柜机FP-LZ ☆嵌入式四出风风机盘管FP-KMQ ☆新风机组系列BFP-W/L/D 地址： 邮编： 电话： 传真： 售后服务电话: 网址： 风机盘管系列空调器 使 用 说 明 书 空调有限公司 2、普通现象
故障现象故障原因排除方法 调试运行中室内 无明显效果 表冷器内空气未排净打开放气阀放气 管道堵塞清除管道及过滤器杂物 水流量小增大水流量 进水温度未达到标准调整水温 出风量偏小 效果差 未用变截面风管连接出风口改用变截面风管连接出风口 下出风风管用90°直角弯连接改用90°圆弧过渡连接 风管连接较长，机组未增加余压换用带余压型风机盘管 有杂音 风机中有杂物清除杂物 吊杆螺丝松动拧紧吊杆螺丝 叶轮碰到风机壳调整叶轮位置 有杂音风叶固定螺丝松动拧紧风叶固定螺丝 通电后机组 不工作 电机接线有误检查电机接线 电机已烧坏更换电机 漏水 放气阀未关拧紧放气阀 盛水盘冷凝水溢出调整冷凝水出水口高度 进出水管连接处损坏重新连接进出水管 表冷器铜管在安装过程中裂开修理或更换表冷器 表冷器未做防冻处理 修理或更换表冷器、且做好相 应防冻措施 阀门或疏水器漏水修理或更换阀门或疏水器 正常使用后运行中室内 无明显效果 过滤网灰尘堵塞清洗过滤网 表冷器内有空气打开放气阀放气 进出水管道堵塞清除管道及过滤器杂物漏水盛水盘冷凝水口堵塞清理盛水盘冷凝水出水口表冷器铜管已冻裂漏水修理或更换表冷器 不工作 未接通电源接通电源 电机已烧更换电机 控 制 控制器已坏修理或更换控制器 遥控器电量不足更换遥控器电池 如不属以上现象，请速以书面形式与公司售后服务部联系！ 目录 一、安装调试注意事项 二、壁挂机---配管示意图 三、壁挂机---安全使用注意事项 四、电气连接、FP系列风机盘管电器接线图 五、FP系列暗装风机盘管外型及安装尺寸 六、FP系列暗装风机盘管风管安装示意图 七、FP系列立式暗装风机盘管外型及安装尺寸 八、CFP系列超薄型卧式、立式明装风机盘管 九、嵌入式四出风风机盘管(FP-KMQ)外形尺寸 十、嵌入式四出风风机盘管遥控控制接线示意图十、故障检测和指示
（1）环网柜施工方法 1）施工工序 放线定位→基坑开挖→垫层施工→底板模板施工→底板浇筑→墙板模 板施工→墙板混凝土浇筑→模板拆除→抹灰→现场清理→环网柜安装→检 验调试→送电 2）施工方法 1在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。 2在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。开挖时要注意下列几点： 操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹 时发生互相伤害事故。 开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。 在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。 3在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。 4在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。 5在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。 6墙板混凝土施工方法略同于底板混凝土施工。 7墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除并将浇筑时的流淌和残渣清理干净。 8按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹
风机盘管安装 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
审核人 交底人 接受交底 人 技术交底记录 表 C2-1 编 号 工程名称 交底日期 2020-10-19 施工单位 分项工程名称 交底提要 交底内容： 4—7 风机盘管及诱导器安装工艺标准 （407—1998） ? 1 范围 本工艺标准适用于卧式、立式、立柱式的风机盘管和诱导器的标准产品安装工程。 2 施工准备 材料要求及主要机具： 所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。 风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。 设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。 电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。 作业条件： 风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。 安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。 3 操作工艺 工艺流程： 预检→施工准备→电机检查试转→表冷器水压检验 ?
审核人 交底人 接受交底 人 技术交底记录 表 C2-1 编 号 工程名称 交底日期 2020-10-19 施工单位 分项工程名称 交底提要 →吊架制安→风机盘管安装发愤器安装→连接配管→检验 ? 风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。 . 电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。 风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的倍，定压后观察2~3min 不渗不漏。 卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。 诱导器安装前必须逐台进行质量检查，检查项目如下： 各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。 静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。 诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。 暗装卧式诱导器应由支、吊架固定，并便于拆卸和维修。 诱导器与一次风管连接处应严密，防止漏风。 诱导器水管接头方向和回风面朝向应符合设计要求。立式双面回风诱导器为利于回风，靠墙一面应留50mm 以上空间。卧式双回风诱导器，要保证靠楼板一面留有足够空间。 冷热媒水管与风机盘管、诱导器连接宜采用钢管或紫铜管，接管应平直。紧固时应用扳手卡住六方接头，以防损坏铜管。凝结水管宜软性连接，软管长度不大于300mm 材质宜用透明胶管，并用喉箍紧固严禁渗涌，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。 风机盘管、诱导器同冷热媒管连接，应在管道系统冲洗排污后再连接，以防堵塞热交换器。
NGP-700 环网柜保护测控装置 技 术 说 明 书 V2.0 南京国品自动化设备有限公司
目录 一、概述 (1) 1.1.产品适用范围 (1) 1.2.产品特点 (1) 1.3.产品功能配置 (1) 二、主要参数和技术指标 (3) 2.1.工作电源 (3) 2.2.交流电流输入 (3) 2.3.交流电压输入 (3) 2.4.开关量输入 (3) 2.5.接点输出 (3) 2.6.模拟量输出（选配） (3) 2.7.通讯接口 (4) 2.8.环境 (4) 2.9.型式试验 (4) 2.10.保护功能性能指标 (4) 2.11.测控功能性能指标 (5) 2.12.采用的国际和国家标准 (5) 三、保护控制器外观及安装 (6) 3.1.安装 (6) 3.2.面板功能介绍 (7) 四、主要功能 (8) 4.1.保护功能 (8) 4.2.定值清单 (10) 4.3.测控功能 (11) 4.4.工程接线示意图 (11) 4.5.保护压板说明 (12) NGP-700压板清单 (12) 五、功能参数整定 (13) 5.1.各保护功能整定 (13) 5.2.系统时钟设置 (13) 5.3.CAN网络设置 (13) 5.4.RS-485网络设置(MODBU网) (13) 七、检测及试验 (14) 7.1.硬件测试 (14)
7.2.保护功能试验 (14) 八、面板控制器功能设置及信息查看 (16) 8.1.菜单概述 (16) 8.2.刻度信息查看 (17) 8.3.开入查看 (18) 8.4.开出检测 (19) 8.5.压板投退 (19) 8.6.定值整定及查看 (20) 8.7.参数设定 (22) 8.8.版本信息 (29) 8.9.事故记录 (30)
风机盘管加新风系统计算示例 一、空气处理过程如图所示： 室内状态点N（26C, 60%相对湿度）、室外状态点W「C, 76%相对湿度） / \/ // \ 图1显工况处理过程焰棍图 二、处理过程： S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90% 的焦点S就是新风机组处理后的状态点。120 L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10C（规范规定温差在10C范围内，由设计人员自行选择），所以，L点就是温度为16C的等温线与相对湿度90%的焦点。 O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。 三、计算过程 以面积为38卅的包厢为例，包厢人数为19人，设计参数见下表。
\-15 1、新风机组的计算及选型 新风量： M xf 15 19 285m 3 / h .......................................... M xf 1.2 285 1.2 新风负何：Q xf - (h w h s ) (105.11 58.45) 4.43kw 3600 3600 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大 5倍，以示例如何选择机组。扩大 5倍后，新风量风负荷为1425,新为。 选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为 *6。性能参数如下表： 2、风机盘管的计算及选型 由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。 室内冷负荷：Q sn (40 84 17) 38 5358w 包厢 风? kW 1000 224 DXf 5 - 6 UOQ 239 336 同射 03 men 杏3 雀机10审 5 kPa hW d6[AJ 岬 274B 6 1W ftlB is 1^0 D.25 <01 151 性能审数衰士 &律(新风工况】
一、概述 HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。 二、型号含义 三、使用环境条件 1、环境温度上限+40℃，下限-25℃ 2、海拔高度:不大于1000m 3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于 4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染 5、无经常性的剧烈振动 四、技术参数
五、技术要求 装有FZN-10/630型真空负荷开关的环网柜应能满足FZN-10/630型真空负荷开关的所有相应的技术要求。 六、结构和工作原理 本环网柜是以空气为绝缘介质的，主要配装FZN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。 1、进线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。 2、出线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP3X。 七、吊运、安装、调试和熔断器的更换 1、吊运
吊运前按规定进行开箱前的检查。柜体吊运时按作业标记要求，小心轻放，防震等。 2、安装 开箱后，检查柜体及柜内元件是否完好，动作是否正常，有否受潮等，在确认无误后，方可进行安装。 3、调试 如发现柜体内元件达不到其技术要求或联锁不到位时，需按下列过程调试： （1）对负荷开关和接地或隔离开关，可通过调节拉杆长度和变换拉杆与操作杆角度和位置来达到技术要求。 （2）若有联锁不到位时，可微调相应的操作拉杆长度来改变联锁孔的位置，使联锁到位。 4、更换熔断器 必须严格按停电顺序操作，首选将负荷开关分闸，然后打开熔断器到隔离位置，并将接地开关合上，在插入绝缘防护隔板后，柜门方可打开，才能进行更换熔断器。 八、使用与故障处理 1、使用 请务必严格按照下列步骤操作，否则易造成损害。 （1）负荷开关的操作顺序 a:合闸：当负荷开关处于分闸状态时，将操作手柄插入负荷开关操作孔内顺时针转动（约18 0度）、使其合闸。 b:分断当负荷开关处于合闸状态时，可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸，对配有带撞击器的熔断器的负荷开关，熔断器熔断后，其撞击器也可使负荷开关分闸。 （2）停电操作顺序 a:将负荷开关分闸，使它与隔离和接地开关之间的联锁解除。 b:将操作手柄插入隔离和接地开关操作孔内，按顺时针方向转动（约90度），隔离刀被打开。 c:再按顺时针方向转动（约90度），接地开关速闭合。 d:插入绝缘隔板，使门联锁解除。 e:开门检修。 （3）送电操作顺序 a:关闭柜门。

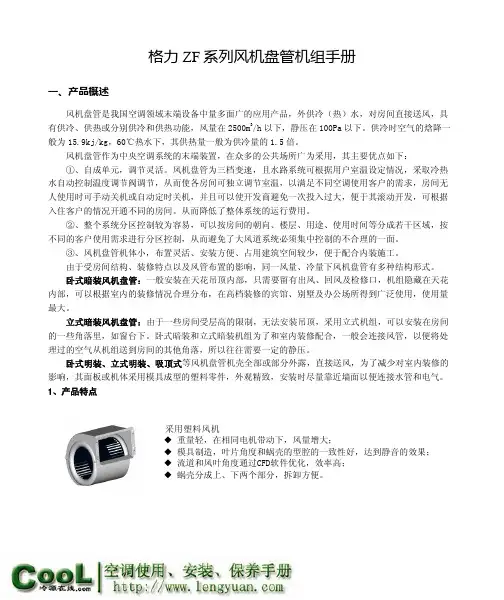

第二章 ZF系列风机盘管机组 一、产品概述 风机盘管是我国空调领域末端设备中量多面广的应用产品，外供冷（热）水，对房间直接送风，具有供冷、供热或分别供冷和供热功能，风量在2500m3/h以下，静压在100Pa以下。供冷时空气的焓降一般为15.9kj/kg，60℃热水下，其供热量一般为供冷量的1.5倍。 风机盘管作为中央空调系统的末端装置，在众多的公共场所广为采用，其主要优点如下： ①、自成单元，调节灵活。风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用客户的需求，房间无人使用时可手动关机或自动定时关机，并且可以使开发商避免一次投入过大，便于其滚动开发，可根据 入住客户的情况开通不同的房间。从而降低了整体系统的运行费用。 ②、整个系统分区控制较为容易，可以按房间的朝向、楼层、用途、使用时间等分成若干区域，按不同的客户使用需求进行分区控制，从而避免了大风道系统必须集中控制的不合理的一面。 ③、风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。 由于受房间结构、装修特点以及风管布置的影响，同一风量、冷量下风机盘管有多种结构形式。 卧式暗装风机盘管：一般安装在天花吊顶内部，只需要留有出风、回风及检修口，机组隐藏在天花内部，可以根据室内的装修情况合理分布，在高档装修的宾馆、别墅及办公场所得到广泛使用，使用量最大。新增四管制机型（三排管供冷一排管供热）可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖，满足不同客户需求。 1、产品特点 采用塑料风机 ◆重量轻，在相同电机带动下，风量增大； ◆模具制造，叶片角度和蜗壳的型腔的一致性好，达到静音的效果； ◆流道和风叶角度通过CFD软件优化，效率高； ◆蜗壳分成上、下两个部分，拆卸方便。 应用CFD流体软件设计： ◆机组流道结构最佳； ◆机组内部空气分布均匀；流动噪音低； ◆内部涡流少，效率高。
