高技术碳化硼陶瓷材料的无压烧结制备技术

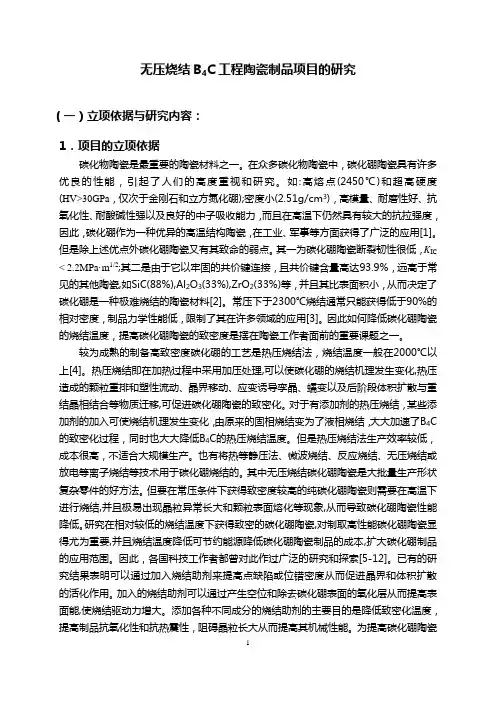

碳化硼是硬度仅次于金刚石和立方氮化硼高技术陶瓷材料，由于其硬度高、密度低、耐磨性好、化学性能稳定和具有中子吸收性能，在机械、军工防护、核电站、化工和航天航空等领域具有广泛的用途，其主要产品有喷砂嘴、机械密封环、防弹衣、军工装备防护板、核屏蔽和核反应控制棒等。目前碳化硼制品的生产大都是采用热压方法生产，热压产品的质量高，但成本高，而且受到尺寸的限制，只能做一些形状简单的制品，这严重制约着这种高技术陶瓷材料的推广和应用。无压烧结（或常压烧结）法制得的碳化硼制品成本最低，质量适中，能制作形状复杂、尺寸较大的各种制品，是最有商品化前途的方法，是国内外企业所追求的技术。
国外发达国家碳化硼的生产和应用较广泛，而在我国碳化硼的应用起步较晚，目前仅有几个厂家能生产热压碳化硼产品，而且产品单一，仅在喷砂嘴方面有所应用，但随着科学技术的发展和社会进步，碳化硼制品的应用市场将越来越大，无压烧结碳化硼制品将具有十分优越的市场竞争力。
本项目已能在实验室制备出体积密度达2.47g/cm3的碳化硼陶瓷材料，这一指标已超过了国内外同类材料的水平。
本项目总投入500万元，将建设一个年产值2000万元，利税1000万元的高新技术企业。
成果转让方式：合作生产或技术转让。
精心整理史上最全的陶瓷材料3D打印技术解析 南极熊3D打印网2017-07-11现在已经陆续出现一些陶瓷3D打印机，价格100万到500万人民币的都有。南极熊希望下文可以给读者带来全面的认识。“增材制造”的理念区别于传统的“去除型”制造。传统数控制造一般是在原材料基础上，使用切割、磨削、腐蚀、熔融等办法，去除多余 体模型，而后用分层软件对其进行分层处理，即将三维模型分成一系列的层，将每一层的信息传送到成型机，通过材料的逐层添加得到三维实体制件。跟传统模型制作相比，3D打印具有传统模具制作所不具备的优势：1.制作精度高。经过20年的发展，3D打印的精度有了大幅度的提高。目前市面上的3D打印成型的精度基本上都可以控制在0.3mm以下；2.制作周
期短。传统模型制作往往需要经过模具的设计、模具的制作、制作模型、修整等工序，制作的周期长。而3D打印则去除了模具的制作过程，使得模型的生产时间大大缩短，一般几个小时甚至几十分钟就可以完成一个模型的打印；3.可以实现个性化制作。3D打印对于打印的模型数量毫无限制，不管一个还是多个都可以以相同的成本制作出来，这个优势为3D打印开 陶瓷材料烧结性能非常重要，陶瓷颗粒越小，表面越接近球形，陶瓷层的烧结质量越好。陶瓷粉末在激光直接快速烧结时，液相表面张力大，在快速凝固过程中会产生较大的热应力，从而形成较多的微裂纹。目前，陶瓷直接快速成型工艺尚未成熟，国内外正处于研究阶段，还没有实现商品化。目前，比较成熟的快速成型方法有如下几种：分层实体制造(简称LOM）；
熔化沉积造型（简称FDM）；形状沉积成型（简称SDM）；立体光刻（简称SLA）；选区激光烧结（简称SLS)；喷墨打印法(简称IJM）。2.1分层实体制造（LOM）分层实体制造采用背面涂有热熔胶的薄膜材料为原料，用激光将薄膜依次切成零件的各层形状叠加起来成为实体件，层与层间的粘结依靠加热和加压来实现。LOM最初使用的材料是纸，做出的部件相当于木 和 面LOM LOM ABS 末和有机粘结剂相混合，用挤出机或毛细血管流变仪做成丝后用FDM设备做出陶瓷件生胚，通过粘结剂的去除和陶瓷生胚的烧结，得到较高密度的陶瓷件。适用于FDC工艺的丝状材料必须具备一定的热性能和机械性能，黏度、粘结性能、弹性模量、强度是衡量丝状材料的四个要素。基于这样的限制条件，Rutgers大学的陶瓷研究中心开放出称为RU系列的有机粘结
防弹陶瓷碳化硼的介绍 近四五十年来，随着科学技术的发展，原子能、火箭、燃气轮机等技术领域对材料提出了更高的要求，迫切需要比耐热合金更能承受高温、比普通陶瓷更能抵御化学腐蚀的材料。而某些陶瓷因为能满足这些要求，因此，这类陶瓷得到了迅速的发展。这些新发展起来的陶瓷，无论从原料、工艺或性能上均与传统陶瓷有很大的差异，被称为特种陶瓷。由于特种陶瓷具有许多独特的性能，潜力很大。而且制作特种陶瓷的主要原料在地球上储量丰富，价格便宜，容易得到。近20年来，各主要工业国家都十分注重特种陶瓷的开发和研究，形成世界性的“陶瓷热”，并取得了很大的进展。所以，特种陶瓷被誉为“万能陶瓷”，是21世纪最有发展前景的重要新材料之一。 碳化硼就是一种有着许多优良性能的重要特种陶瓷。碳化硼最早是在1858年被发现的，然后英国的Joly于1883年、法国的Moissan于1894年分别制备和认定了B3C、B6C。化学计量分子式为B4C的化合物直到1934年才被认知。随后，俄国学者提出了许多不同的碳－硼化合物分子式，但这些分子式未能得到确认。事实上，由B－C相图可以知道，碳－硼化合物有一个从B4.0C到B10.5C的很宽的均相区，在这个均相区内的物质习惯上通称为碳化硼，从20世纪50年代起，人们对碳化硼，尤其是对其结构、性能进行了大量的研究，取得了许多研究成果，推动了碳化硼制备和应用技术的长足发展。由于碳化硼具有其它材料不可比拟的优异性能，人们对碳化硼陶瓷的研究深度与力度不断加大，除高纯度、超细碳化硼粉体合成新方法不断涌现外，人们更多地致力于开展先进实用的成型工艺及烧结工艺技术研究，以使碳化硼制品能够在某些高技术领域实用化并进一步工业化生产。
新型陶瓷材料的应用与 发展 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
新型陶瓷材料的应用与发展摘要：本文首先简单介绍了传统陶瓷材料向现代新型陶瓷材料转变的过程，新型陶瓷材料克服了传统陶瓷本身内部的缺陷，故使其性能大大提高，扩大了应用领域。然后论述了新型陶瓷材料分为结构陶瓷和功能陶瓷，以及它们耐高温、生物相容性能、电磁性、质量轻等特性及各自的应用领域，重点讨论了新型陶瓷材料在航空航天、军事、生物工程、电子工业等的应用，最后简单说明了新型陶瓷材料的近况和发展趋势。 关键字：新型陶瓷材料应用发展 引言：在当今科技高度发展的工业社会,每一项工业化的成就都与材料科学、材料的制造及实际使用有着密不可分的关联,它使得某些新的科学设想、构思及生产过程得以实现。离开了材料科学与材料工业,世界上的许多科学创造和发明都是难以实现或达到的。陶瓷材料是继金属材料,非金属高分子材料之后人们所关注的无机非金属材料中最重要的一种，因为它同时兼有金属和高分子材料两者的共同优点,此外在不断的改性过程中,已使它的易碎裂的性能有了很大的改善。因此,它的应用领域和各类产品都有一个十分明显的提高。 1.传统陶瓷材料到新型陶瓷材料的演变 陶瓷一词(Ceramics) 来源于古希腊Keramos 一词,意为地球之神。传统的陶瓷材料含意很广泛,它主要指铝、硅的氮化物,碳化物,玻璃及硅酸盐类。虽然传统陶瓷具有一定的耐化学腐蚀特性和较高的电阻率、熔点高,可耐高温,硬度高,耐磨损,化学稳定性高,不腐蚀等优点。但它也存在着塑料变形能力差,易发生脆性破坏和不易加工成型等缺点,这些原因大大地限制了在工业的应用范围，特别是在机械工业上的应用。而在电器上的应用也主要局限在高压电瓷瓶及其绝缘体部件等少数几个方面。 为此人们开展对传统的陶瓷材料进行改性研究和有关材料的人工合成开发,现代合成技术已经能够通过物理蒸发溅射(Vapor processing) 溶液法(Aqueous precipitation) 溶胶—凝胶技术(Solgel-technology) 及其它先进技术改造传统陶瓷或人工合成极少缺陷的陶瓷材料,其中较为重要的有Si3N4 ,A12O3 等。合成的陶瓷材料与传统陶瓷材料相比，它的性能大大提高,与其它材料相比,在同样强度下这些材料具有良好的化学、热、机械及摩擦学(tribology)特性。它质轻,可以耐高温,硬度高,抗压强度有时超过金属及合金,具有较强的抗磨性和化学隋性、电及热的绝缘性都相当好,特别是由于采用纯净材料,消除了缺陷( eliminate-defects) , 它的易脆性( brittleness) 得到了极大的改善,因此其应用,特在现代机械业的应用日益广泛。目前巳有大量的新型陶瓷材料被用于工业高温抗磨器件、机械基础元器件,除此之外,电子及电信行业,生物医疗器件乃至于陶瓷记忆材料,超导陶瓷等应用都与新型陶瓷材料的研制与开发有关。 2.新型陶瓷材料特性与分类 新型陶瓷材料按照人们目前的习惯可分为两大类，即结构陶瓷（Structural ceramics）（或工程陶 瓷）和功能陶瓷（ Functional ceramics），将具有机械功能、热功能和部分化学功能的陶瓷列为结构陶瓷， 而将具有电、光、磁、化学和生物体特性，且具有相互转换功能的陶瓷列为功能陶瓷。随着科学技术的发展， 各种超为基数和符合技术的运用，材料性能和功能相互交叉渗透，确切分类已经逐渐模糊和淡化。根据现代科 学技术发展的需要，通过对材料结构性能的设计，新型陶瓷材料的各种特性得到了充分的体现。 3.新型陶瓷的应用与发展 新型陶瓷是新型无机非金属材料, 也称先进陶瓷、高性能陶瓷、高技术陶瓷、精细陶瓷, 为什么能得到高 速发展, 归纳起来有四方面原因：①具有优良的物理力学性能、高强、高硬、耐磨、耐腐蚀、耐高温、抗热震 而且在热、光、声、电、磁、化学、生物等方面具有卓越的功能, 某些性能远远超过现代优质合金和高分子材料, 因而登上新材料革命的主角地位, 满足现代科学技术和经济建设的需要。②其原料取于矿土或经合成而得, 蕴藏量十分丰富。③产品附加值相当高, 而且未来市场仍将持续扩展。④应用十分广泛, 几乎可以渗透到各 行各业。 应用领域 功能陶瓷主要在绝缘、电磁、介电以经济光学等方面得到广泛应用；结构陶瓷除了耐低膨胀、耐磨、耐腐 蚀外，还有重量轻、高弹性、低膨胀、电绝缘性等特性。因而在很多领域得到应用应该是以陶瓷燃气轮机为代 表的耐高温陶瓷部件陶瓷广泛用于道具及模具等耐磨零件，这方面的应用主要是利用陶瓷的高硬度、低磨耗 性、低摩擦系数等特性。另一方面，陶瓷材料具有其他材料所没有的高刚性、重量轻、耐蚀性等特性，从而被 有效地应用在精密测量仪器和精密机床等上面。另外，因为陶瓷材料具有很好的化学稳定性和耐腐蚀性，在生 物工程以及医疗等方面也得到广泛的应用。下面将分几方面来介绍新型陶瓷材料的应用领域。 1)航空航天材料:陶瓷基复合材料（Ceramic Matrix Composites） 当前耐高温材料已经成为航天先进材料中的由此岸优先发展方向，材料在高温下的应用对航天技术特别 是固体火箭等领域具有极其重要的推动作用。随着航空技术的发展气体涡轮机燃烧室中燃气的温度要求越来越高，并更紧密地依赖于高温材料的研究开发，而先进陶瓷及其陶瓷基复合材料具有耐高温、耐磨损、耐腐蚀质 量轻等优异性能，是最具有希望代替金属材料用于热端部件的候选材料[4]。为此世界各国开展对陶瓷发动机的 研究工作。美、欧、日等越来越多的人体涡轮机设计者们开始用陶瓷基复合材料来制作旋转件和固定件。当前 对高温结构陶瓷的研究主要集中于Sic、Si3N4、Al2O3和ZrO2等，尤其以Si3N4高温结构陶瓷最引人注目。这类 陶瓷的综合性能较突出，它们有良好的高温强度，已经在航空涡轮发动机等方面得到了应用，非常适用于制作
1、高技术陶瓷和普通陶瓷的区别。 高技术陶瓷和普通陶瓷主要有一下区别： （1）在原料上，突破了传统陶瓷以粘土为主要原料的界限，代之以“高度精选的原料”（2）在成分上，传统陶瓷的组成由粘土的组成决定，所以不同产地的陶瓷有不同的质地。特种陶瓷的原料一般是纯化合物，因此其成分由人工配比而不是由原料产地决定。 （3）在制备工艺上，突破了传统陶瓷以炉窑为主要生产手段的界限，广泛采用诸如真空烧结，保护气氛烧结，热压，热等静压等先进手段。 （4）在性能上，特种陶瓷具有不同的特殊性能和功能，如高强度、高硬度、耐腐蚀、导电、绝缘，以及在磁、电、光、声、生物工程各方面具有的特殊功能。 高技术陶瓷（特种陶瓷的分类） 2、高技术陶瓷分类：结构陶瓷；功能陶瓷 3、高温结构陶瓷分类 （1）高熔点氧化物，如Al2O3、ZrO2、MgO、BeO等，它们的熔点一般都在2000℃以上；（2）碳化物，如SiC、WC、TiC、HfC、NbC、TaC、B4C、ZrC、等； （3）膨化物，如HfB2、ZrB2等，膨化物具有很强的抗氧化能力； 陶瓷，氮化物常具有很高的硬度； （5）硅化物，如MoSi2、ZrSi等，在高温使用中由于制品表面生成二氧化硅或者硅酸盐保护膜，所以抗氧化能力强。 4、高温结构陶瓷性能特点 高温结构陶瓷具有高熔点，较高的高温强度和较小的高温蠕变性能，以及较好的耐热震性、抗腐蚀、抗氧化和结构稳定性等。高温结构陶瓷包括高温氧化物和高温非氧化物（或称难熔化合物）两大类。 5、高温结构陶瓷原料制备工艺？高温结构陶瓷制备工艺？ 粉末制备——原料处理———成形——烧结——加工——成品 热成形 ●成型前的原料处理： （1）原料煅烧 目的：①去除原料中易挥发的杂质，化学接合和物理吸附的水分、气体、有机物等，从而提高原料的纯度；②使原料颗粒致密化及结晶长大③完成同质异构的晶型转变，形成稳定的结晶相 （2）原料的混合 （3）塑化 （4）造粒 造粒方法：普通造粒法、加压造粒法、喷雾造粒法、冻结干燥法 ●高温结构陶瓷成形方法 ①粉料成形方法，或称粉料压制法，如钢模压制、捣打成形、冷等静压制、干袋式等静压制等 ②塑性料团成形方法，或称可塑成型方法，如可塑毛坯挤压、轧膜成形等 ③浆料成形方法，或称注浆成形方法，如粉浆教主、离心浇筑、流延成型等 ④热致密化成形方法，如热压、热等静压、热锻等 ⑤注射成形 ⑥其他成形方法，如熔铸法、等离子喷射成形、化学蒸镀等
新型陶瓷原料介绍 1、氧化物原料 a、氧化铝：它是新型陶瓷制品中使用最为广泛的原料之一，具有一系列优良性能。此外,它也是高温耐火材料、磨料、磨具、激光材料及氧化铝宝石等的重要原料。 b、氧化锆：它是高温结构陶瓷、电子陶瓷和耐火材料的重要原料。 c、二氧化钛：它是制造电容器陶瓷、热敏陶瓷和压电陶瓷等制品的重要原料。 d、氧化铍:它是高导热性新型陶瓷的重要原料。 e、三氧化二铁：它是强磁性材料的重要原料。 f、二氧化锡：广泛用于电子陶瓷中。 g、氧化锌：它可以使陶瓷材料的机械和电性能得到改善。 h、氧化镍：应用于热敏陶瓷中。 i、氧化铅：在新型陶瓷中主要用作合成PbTiO3、Pb(Zr、Ti)O3以及Pb(Mg1/3、Nb2/3)O3的主要原料。 j、五氧化二铌：在电子陶瓷工业中它用途很广，如用作制造铌镁酸铅低温烧结独石电容器，铌酸锂单晶等的主要原料，同时还可作为改性添加剂。 k、锰的氧化物：如制作湿度传感器、过热保护器等。 l、氧化铬：用作气敏元件、气体警报器的配料中。 m、氧化钴：应用于聚光材料等方面。 2、复合氧化物原料 a、钛酸盐：主要有BaTiO3、SrTiO3、CaTiO3、MgTiO3和PbTiO3等。BaTiO3是压电、铁电陶瓷的重要原料。 b、锆酸盐：主要有BaZrO3和SrZrO3等。应用于磁芯、振荡器等。 c、锡酸盐：主要有BaSnO3、CaSnO3、InSnO3、CaSnO3、NiSnO3和PbSnO3，如CaSnO3用作于电容器中。 d、铌酸盐：主要有LiNbO3和KnbO3。 e、锑酸盐：主要有BaSb2O6、PbSb2O6和MgSb2O6等。 f、铝酸盐:主要有MgAl2O4。 g、铝硅酸盐：主要有3Al2O3o2SiO2。 3、稀土氧化物原料，如：Yb2O3、Tu2O3、Nd2O3、Ce2O3、La2O3等。
纳米陶瓷材料制备技术 邱安宁5990519118 F9905104 1.概述 陶瓷材料作为材料的三大支柱之一,在日常生活及工业生产中起着举足轻重的作用.但是,由于传统陶瓷材料质地较脆,韧性、强度较差,因而使它的应用受到了较大的限制,随着纳米技术的广泛应用,纳米陶瓷随之产生,希望以此来克服陶瓷材料的脆性,使陶瓷具有象金属一样的柔韧性和可加工性.英国著名材料专家Ｃａｈｎ指出纳米陶瓷是解决陶瓷脆性的战略途径,因此纳米陶瓷的研究就成了当今材料科学研究的热点领域. 纳米材料一般指尺寸为1～100ｎｍ,处于原子团族和宏观物体交接区域内的粒子.而从原子团族制备材料的方法,称这为纳米技术.纳米材料由于具有表面效应、体积效应、量子尺寸效应和宏观量子隧道效应而产生奇异的力学、电学、磁学、热学、光学和化学活性等特性,它既是一种新材料又是新材料的重要原料[3 ].所谓纳米陶瓷,是指显微结构中的物相具有纳米级尺度的陶瓷材料,也就是说晶粒尺寸、晶界宽度、第二相分布、缺陷尺寸等都是在纳米量级的水平上.由于界面占有可与颗粒相比拟的体积百分比,小尺寸效应以及界面的无序性使它具有不同于传统陶瓷的独特性能. 本文将描述纳米陶瓷的主要制备技术及加工中的理论问题,并利用在材料加工的原理就其典型应用进行讨论。 2.加工中的理论问题 2.1决定陶瓷性能的主要因素 决定陶瓷性能的主要因素组成和显微结构,即晶粒、晶界、气孔或裂纹的组合性状,其中最主要的是晶粒尺寸问题,晶粒尺寸的减小将对材料的力学性能产生很大影响.图1是陶瓷材料的晶粒尺寸与强度的关系图,其中的实线部分是现在已达到的,而延伸的虚线部分则是希望达到的[2 ].从图中可见晶粒尺寸的减小将使材料的力学性能有数量级的提高,同时,由于晶界数量级的大大增加,使可能分布于晶界处的第二相物质的数量减小,晶界变薄使晶界物质对材料性能的负影响减小到最低程度;其次,晶粒的细化使材料不易造成穿晶断裂,有利于提高材料韧性;再次,晶粒的细化将有助于晶粒间的滑移,使材料具有塑性行为.因此,纳米陶瓷将使材料的强度、韧性和超塑性大大提高,长期以来人们追求的陶瓷增韧和强化问题在纳米陶瓷中可望得到解决[4, 5]. 2.2扩散及烧结 由于纳米材料中有大量的界面,这些界面为原子提供了短程扩散途径及较高的扩散速率,并使得材料的烧结驱动力也随之剧增,这大大加速了整个烧结过程,使得烧结温度大幅度降低.纳米陶瓷烧结温度约比传统晶粒陶瓷低6 0 0℃,烧结过程也大大缩短[3 , 5],以纳米ＴｉＯ2 陶瓷为例,不需要加任何助剂,1 2ｎｍＴｉＯ2 粉可以在低于常规烧结温度40 0～6 0 0℃下进行烧结,同时陶瓷的致密化速率也迅速提高[3 ].通过对Ｙ2 Ｏ3 浓度为3%的ＺｒＯ2 纳米粉末的致密化和晶粒生长这2个高温动力学过程进行研究表明,由于晶粒尺寸小,分布窄,晶界与气孔的分离区减小以及烧结温度的降低使得烧结过程中不易出现晶粒的异常生长.控制烧结的条件,已能获得晶粒分布均匀的陶瓷体[6].美国和西德同时报道,成功地制备了具有清洁界面的纳米陶瓷ＴｉＯ2 (1 2ｎｍ),与粒度为 1 . 3μｍＴｉＯ2 陶瓷相比得到相同硬度,而烧结温度降低,因而,纳米粉末的出现,大大改变了材料的烧结动力
碳化硼 科技名词定义 中文名称：碳化硼 英文名称：boron carbide 定义：以碳化硼为主体的磨料。 应用学科： 机械工程（一级学科）；磨料磨具（二级学科）；磨料（三级学科） 百科名片 碳化硼（boron carbide ），又名一碳化四硼，分子式为B4C，通常为灰黑色粉末。俗称人造金刚石，是一种有很高硬度的硼化物。与酸、碱溶液不起反应，容易制造而且价格相对便宜。广泛应用于硬质材料的磨削、研磨、钻孔等。 目录 1简介管制信息 1名称 1化学式 1相对分子质量 1性状 1储存 1用途 1质检信息质检项目指标值 理化常数 物理化学性质 制备 1应用控制核裂变 1研磨材料 1涂层涂料 1喷嘴 1其他 包装及储存 简介 管制信息 本品不受管制
名称 中文名称：碳化硼英文别名：Boroncarbide，Tetraboroncarbide 化学式 B4C 相对分子质量 55.26 性状 坚硬黑色有光泽晶体。硬度比工业金刚石低，但比碳化硅高。与大多数陶器相比，易碎性较低。具有大的热能中子俘获截面。抗化学作用强。不受热氟化氢和硝酸的侵蚀。溶于熔化的碱中，不溶于水和酸。相对密度(d204)2.508～2.512。熔点2350℃。沸点3500℃。 储存 密封保存。 用途 防化学品陶器、耐磨工具制造。 质检信息质检项目指标值 质检项目项目指标值 含量(B4C) ≥90.0% 游离炭及三氧化二硼和其它杂质总量≤10.0% 理化常数 名称；碳化硼 IUPAC英文名Boron carbide 别名B4-C、B4C、黑钻石、一碳化四硼 CAS号12069-32-8 化学式B4C 摩尔质量55.255 g mol 外观黑色粉状 密度 2.52 g/cm （固） 熔点2350 °C (2623.15 K)
史上最全的陶瓷材料3D打印技术解析 南极熊3D打印网2017-07-11 现在已经陆续出现一些陶瓷3D打印机，价格100万到500万人民币的都有。南极熊希望下文可以给读者带来全面的认识。“增材制造”的理念区别于传统的“去除型”制造。传统数控制造一般是在原材料基础上，使用切割、磨削、腐蚀、熔融等办法，去除多余材料，得到零部件，再以拼接、焊接等方法组合成最终产品。而“增材制造”与之不同，无需原胚和模具，就能直接根据计算机图形数据，通过增加材料的方法生成任何形状的物体，简化产品的制造程序，缩短产生的研制周期，提高效率并降低成本。陶瓷材料具有优良高温性能、高强度、高硬度、低密度、好的化学稳定性，使用其在航天航空、汽车、生物等行业得到广泛应用。而陶瓷难以成型的特点又限制了它的使用，尤其是复杂陶瓷制件的成型均借助于复杂模具来实现。复杂模具需要较高的加工成本和较长的开发周期，而且，模具加工完毕后，就无法对其进行修改，这种状况越来越不适应产品的改进即更新换代。采用快速成型技术制备陶瓷制件可以克服上述缺点。快速成型也叫自由实体造型，是20世纪60年代中期兴起的高兴技术。1.陶瓷3D打印快速成型技术的本质是采用积分法制造三维实体，在成型过程中，先用三维造型软件在计算机生成部件的三维实体模型，而后用分层软件对其进行分层处理，即将三维模型分
成一系列的层，将每一层的信息传送到成型机，通过材料的逐层添加得到三维实体制件。跟传统模型制作相比，3D 打印具有传统模具制作所不具备的优势： 1.制作精度高。经过20年的发展，3D 打印的精度有了大幅度的提高。目前市面上的3D打印成型的精度基本上都可以控制在0.3 mm 以下； 2. 制作周期短。传统模型制作往往需要经过模具的设计、模具的制作、制作模型、修整等工序，制作的周期长。而3D打印则去除了模具的制作过程，使得模型的生产时间大大缩短，一般几个小时甚至几十分钟就可以完成一个模型的打印；3. 可以实现个性化制作。3D打印对于打印的模型数量毫无限制，不管一个还是多个都可以以相同的成本制作出来，这个优势为3D打印开拓新的市场奠定了坚实的基础； 4. 制作材料的多样性。一个3D 打印系统往往可以实现不同材料的打印，而这种材料的多样性可以满足不同领域的需要。比如金属、石料、高分子材料都可以应用于3D 打印。 5. 制作成本相对低。虽然现在3D 打印系统和3D 打印材料比较贵，但如果用来制作个性化产品，其制作成本相对就比较低了。加上现在新的材料不断出现，其成本下降将是未来的一种趋势。有人说在今后的十年左右，3D 打印将会走进普通百姓家里。 2 陶瓷3D打印的主要技术分类3D 打印用的陶瓷粉末是陶瓷粉末和某一种粘结剂粉末所组成 的混合物。由于粘结剂粉末的熔点较低，激光烧结时只是将
碳化硼陶瓷参数整理 一、物理性能 密度：2.52g/cm3 熔点：2450℃ 沸点：3500℃ 显微硬度：4980kg/mm2 显微硬度：55GPa~67GPa 莫氏硬度：9.36 弹性模量：450GPa 抗弯强度：≥400MPa 二、碳化硼粉体制备 1、硼碳元素直接合成法 将纯硼粉和石焦油(或其他碳粉)按化学计量比B/C约为4:1配制，均匀混合，在真空或保护气氛下加热至1700℃~2100℃混合物发生反应生成B4C。 4B+C→B4C。 生产效率低下，不适合工业化生产。 2、硼酐干碳热还原法 工业上一般采用碳还原硼酸(或硼酐)的方法制备B4C。将硼酐或硼酸碳混合均匀，在电弧炉中加热至1700℃~2300℃合成。 2H3BO3→B2O3+3H2O 2B2O3+7C→B4C+6CO 3、自蔓延高温合成法(SHS) 自蔓延高温合成法是利用化合物合成时自身产生的反应热，使反应持续进行下去的一种工艺。由于采用此法制各碳化硼时以镁作为助熔剂，因而得名“镁热法”。将碳粉、B2O3和镁粉混合均匀，在1000℃~1200℃按下式进行反应: 2B2O3+6Mg+C→B4C+6MgO 4、激光诱导化学气相沉积法(LICVD) 以含有碳源及硼源的气体(BCl3,B2H6,CHCl3,CH4等)为原料，在激光辐照的条件下，混合气体之间发生反应生成B4C纳米颗粒，经过一定的处理后可以得到具有较高纯度的碳化硼纳米粉。
三、碳化硼陶瓷制备 1、常压烧结 序号添加剂B4C粒度烧结温度产品性能 1碳4wt%时在2150℃和下常压下 烧结 获得95％的相对密度 2Al、Mg或TiB2 加5-10wt.％ 在2150~2250℃致密度达到99% 3Al2O3；加3wt.%于2150℃下 保温15分钟 到理论密度的96％，平 均晶粒尺寸约为7μm， 4 亚微米TiO2(添加量 10-30wt.%)和碳粉 (添加量1-6wt.%)， 粒径为0.63μm的 B4C粉 1900-2050℃温度下常 压烧结，保温1h， 致密度达到99%以上的 B4C-TiB2复相陶瓷， 材料的抗弯强度和断裂 韧性分别达到513MPa 和 3.71MPa·m1/2 B4C的无压烧结可制备形状复杂制品，但往往造成晶粒过度生长且含有3-7Vol.%的气孔率，因此材料 的强度和韧性偏低(σf IC≤3MPa·m1/2)。而采用热压烧结技术，可获得致密度更高和力学性能更好的B4C陶瓷。 2、热压烧结 序号添加剂B4C粒度烧结温度及压力产品性能 1/平均粒径为1.21μm 的B4C粉末和 自由碳含量为 3.13wt.%， 热压压力和温度分别为 30-35MPa和 2000-2100℃时 B4C烧结体的相对 密度为92-98%，晶粒尺 寸为3-5μm，抗弯强度 为400-500MPa 2Al2O3添加量为 3-5vol.%， 为1.3μm的B4C粉 末 在2000℃和30MPa压 力下烧结，保温1h 烧结致密度达到98%以 弯曲强度约550MPa， 韧性3.8MPa·m1/2 3 4 3、热等静压烧结 采用热等静压(HIP)烧结碳化硼，可无需添加剂而达到致密化，并且获得细晶显微结构和高的弯曲强度。成功地采用特殊氧化硼玻璃包套填充亚微米级纯B4C粉，于1700℃以上，200MPa压力下保温60min，制得相对密度达到100%的B4C陶瓷，其三点抗弯强度达到714MPa、韦伯摸数m为8.3。目前工业化热等静压烧结用的包套材料还有困难，这是因为通常使用的金属或玻璃包套会与B4C发生反应。 通常是先进行无压烧结得到无开口连通气孔的B4C，再进行热等静压处理来消除剩余的闭口气孔，达到完全致密化，热等静压处理温度在1950-2050℃。
湖北汽车工业学院 本科生课程论文 论文题目新型陶瓷材料在汽车中的应用及未来发展学生专业班级材料成型及控制工程（汽车产业）T1233-5 学生姓名（学号）朱宝林（2012030526） 指导教师（职称）王天国 完成时间2014-11-5 2014 年11月05 日
目录 前言 (3) 第一章汽车发动机中的陶瓷材料 (4) 1.1 陶瓷汽车发动机 (4) 1.2 活塞顶用陶瓷结构 (5) 1.3 涡轮增压器陶瓷材料 (6) 第二章陶瓷纤维在发动机零件上的应用 (6) 第三章陶瓷材料在发动机其它部件的应用 (7) 第四章新型陶瓷材料未来的发展及在汽车上的应用·7
前言 关于新型陶瓷材料： 新型陶瓷材料在性能上有其独特的优越性。在热和机械性能方面，有耐高温、隔热、高硬度、耐磨耗等；在电性能方面有绝缘性、压电性、半导体性、磁性等；在化学方面有催化、耐腐蚀、吸 性。因此研究开发新型功能陶瓷是材料科学中的一个重要领域。 摘要：随着科学技术飞速发展，现代汽车制造业将更多特种陶瓷、智能陶瓷制品引入，采用到汽车上，并且伴随着更多的新型结构材料的引入，在汽车零部件加工制造技术上也带来了一场新的革命，在此主要介绍一些新型的陶瓷材料在现在及未来的汽车行业的使用情况及以后可能应用的发展前景。 目前应用于汽车上的陶瓷材料主要有：氧化硅陶瓷，碳化硅陶瓷，氮化硅陶瓷，氧化铝陶瓷这几种。 关键词：陶瓷材料、发动机、汽车、应用
第一章汽车发动机中的陶瓷材料 1·1 陶瓷汽车发动机 新型陶瓷是碳化硅和氮化硅等无机非金属烧结而成。与以往使用的氧化铝陶瓷相比，强度是其三倍以上，能耐1000摄氏度以上高温，新材料推进了汽车上新用途的开发。例如：要将柴油机的燃耗费降低30%以上，可以说新型陶瓷是不可缺少的材料。现在汽油机中，燃烧能量中的78%左右是在热能和热传递中损失掉的，柴油机热效率为33%，与汽油机相比已十分优越，然而仍有60%以上的热能量损失掉。因此，为减少这部分损失，用隔热性能好的陶瓷材料围住燃烧室进行隔热，进而用废气涡轮增压器和动力涡轮来回收排气能量，有试验证明，这样可把热效率提高到48%。 同时，由于新型陶瓷的使用，柴油机瞬间快速起动将变得可能。采用新型陶瓷的涡轮增压器，它比当今超耐热合金具有更优越的耐热性，而比重却只有金属涡轮的约三分之一。因此，新型陶瓷涡轮可以补偿金属涡轮动态响应低的缺点。其他正在进行研究的有：采用新型陶瓷的活塞销和活塞环等运动部件。由于重量的减轻，发动机效率可望得到提高。 由于陶瓷材料具有优良的耐热性、耐磨性、隔热性及重量轻优点，故使用陶瓷材料替代金属制备热机部件的技术受到了世界各国的高度重视。目前，发动机的主要零部件，如活塞、气缸盖、气门、排气管、涡轮烟压器、氧传感器及火花塞等都用先进的陶瓷材料来制造，并研制出了无水冷的绝热陶瓷发动机。另外为了防止汽车废气对大气环境的影响，各国都采用了的措施，制订了严格的排放标准，这些都促进了汽车工业用新技术的开发以及新材料的研多，特别是在发动机用先进陶瓷瓷材料方面取大了软大的进展，并在近年来的技术创新中发挥着更重的作用。 陶瓷发动机的优越性为： ·可以提高发动机的工作温度，从而大大提高效率。例如，目前作为发动机制造材料的镍基耐热合金，工作温度在1000℃左右。而采用陶瓷材料，则可以将工作温度提高到1300℃，使发动机效率提高30%左右。 ·工作温度高，可使燃料燃烧充分，所排废气中的有害成分大为降低，这不仅降低了能源消耗，而且减少了环境污染。
几种功能陶瓷材料的研究与发展现状 摘要 功能陶瓷作为一种新型的无机非金属材料，以其优越的性能正越来越多地应用到社会生活中来，同时对于它的研究也仍在不断的深入与发展。由于功能陶瓷材料的种类繁多，本文主要介绍了目前涉及比较广泛的铁电压电陶瓷材料，半导体陶瓷材料以及微波介质陶瓷材料的研究概况与进展。 关键词：铁电陶瓷压电陶瓷半导体陶瓷微波介质陶瓷 前言 功能陶瓷主要是指那些利用电磁、声、光、热、力等直接效应及其耦合效应所提供的先进陶瓷（现代陶瓷）。功能陶瓷的发展经历了电介质陶瓷、压电铁电陶瓷、半导体陶瓷、快离子导体陶瓷、高温超导陶瓷等等一系列的过程，目前已发展成为性能多样、品种繁多、使用广泛、市场占有份额很高的一大类先进陶瓷材料。功能陶瓷的不断开发，对科学技术的发展起了巨大的促进作用，其应用领域也随之更为广泛。[1]目前主要用于电、磁、光、声、热和化学等信息的检测、转换、传输、处理和存储等，并已在电子信息、集成电路、计算机、能源工程、超声换能人工智能、生物工程等众多近代科技领域显示出广阔的应用前景。当前功能陶瓷正朝着复合化，多功能化，低维化，智能化和设计、材料、工艺一体化的方向进一步的发展。 一、铁电压电陶瓷材料的研究进展 [2]近年来，随着电子器件微型化、智能化的发展，各种性能优良、能满足制备体积更小电子器件的新型材料成为材料科学界的研究热点之一。铁电压电材料因其具有独特的电学、光学和光电子学性能，在现代微电子、信息存储等方面有着广泛的应用前景，已经成为当前新型功能材料研究的热点之一，其主要可以分为以下几大类。 1、弛豫铁电体 弛豫铁电体是指顺电—铁电转变，属弥散相变的铁电材料，一般为复合型化和物或固溶体。由于弛豫型铁电体具有很高的介电常数，相对低的烧结温度和“弥散相变”得到的较低容温变化率、大的电致伸缩系数和几乎无滞后的特点，使其在多层陶瓷电容器及新型电致伸缩器件方面有着巨大的应用前景。 近年来，弛豫铁电陶瓷的研究一直是人们关注的热点。[3]铌镁酸铅—钛酸铅单晶可

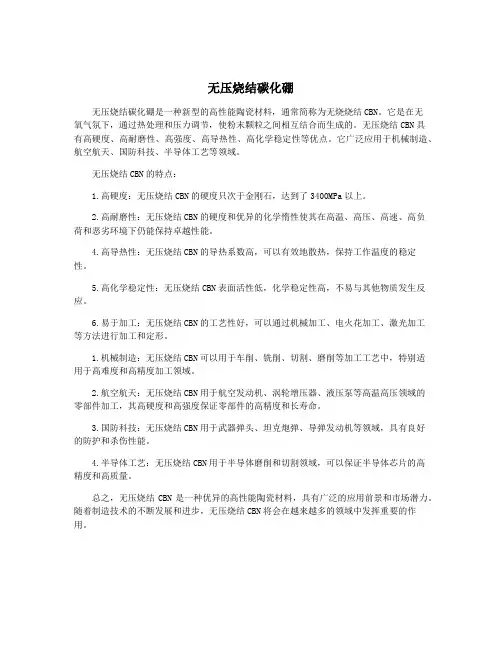

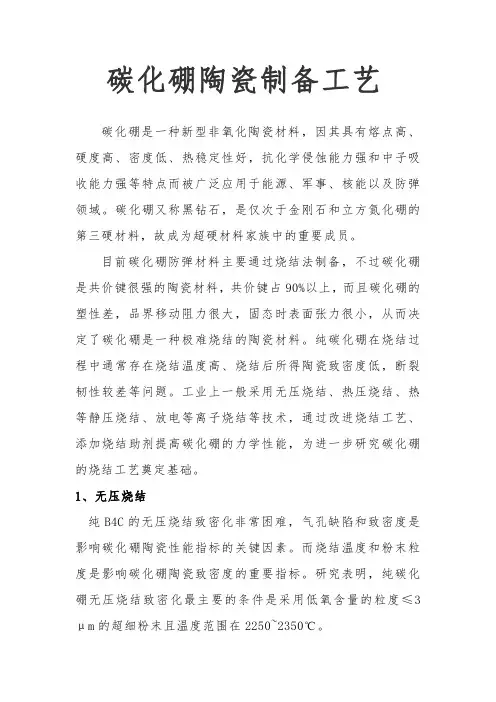

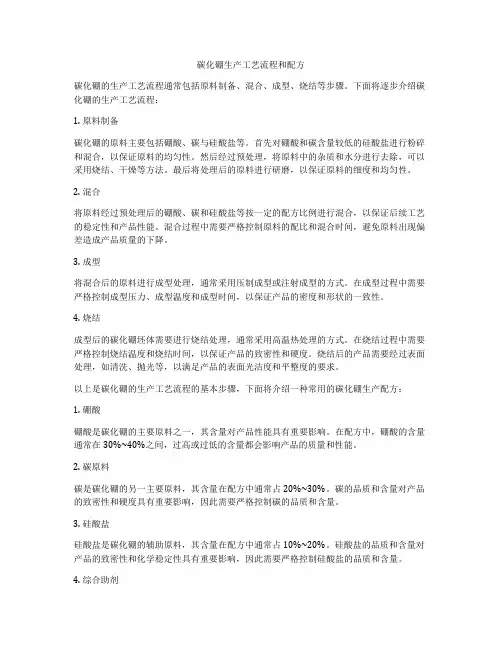

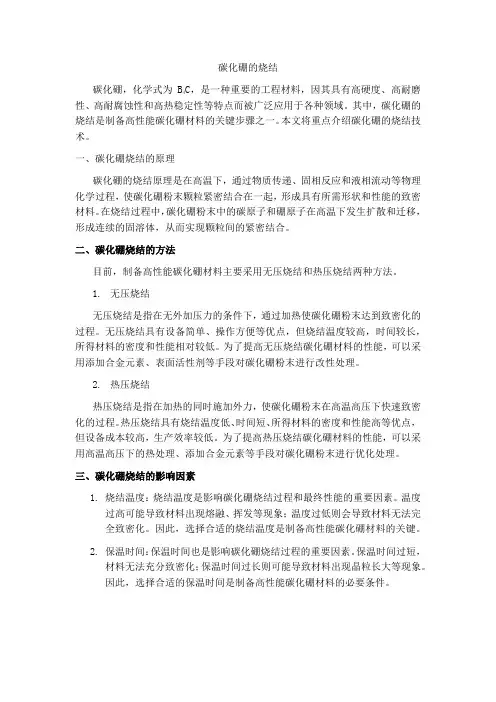

碳化硼陶瓷制备工艺 碳化硼是一种新型非氧化陶瓷材料，因其具有熔点高、硬度高、密度低、热稳定性好，抗化学侵蚀能力强和中子吸收能力强等特点而被广泛应用于能源、军事、核能以及防弹领域。碳化硼又称黑钻石，是仅次于金刚石和立方氮化硼的第三硬材料，故成为超硬材料家族中的重要成员。 目前碳化硼防弹材料主要通过烧结法制备，不过碳化硼是共价键很强的陶瓷材料，共价键占90%以上，而且碳化硼的塑性差，品界移动阻力很大，固态时表面张力很小，从而决定了碳化硼是一种极难烧结的陶瓷材料。纯碳化硼在烧结过程中通常存在烧结温度高、烧结后所得陶瓷致密度低，断裂韧性较差等问题。工业上一般采用无压烧结、热压烧结、热等静压烧结、放电等离子烧结等技术，通过改进烧结工艺、添加烧结助剂提高碳化硼的力学性能，为进一步研究碳化硼的烧结工艺奠定基础。 1、无压烧结 纯B4C的无压烧结致密化非常困难，气孔缺陷和致密度是影响碳化硼陶瓷性能指标的关键因素。而烧结温度和粉末粒度是影响碳化硼陶瓷致密度的重要指标。研究表明，纯碳化硼无压烧结致密化最主要的条件是采用低氧含量的粒度≤3μm的超细粉末且温度范围在2250~2350℃。
无压烧结碳化硼制品工艺简单、加工成本低，对烧结条件没有太多要求，可适用于生产形状复杂的产品，适合大批量工业化生产，是制备陶瓷常用的烧结技术。但由于烧结温度高，晶粒容易异常生长，使烧结过程难以控制，产品性能不稳定。 2、热压烧结 热压是在高温条件下改善粉末塑性，具有成型压力低，变形阻力小，产品密度高，显微组织优良等优点，因而，降低碳化硼的烧结温度可以采用热压烧结工艺。 与单纯热压相比，将液相烧结和热压烧结相结合，烧结温度大大降低，致密度相对提高。 通常热压烧结条件为：真空或惰性气氛，压力20~40MPa，温度2200~2300℃，保温时间0.5~2h。碳化硼是共价键很强的化合物，在高温下烧结扩散速率慢，物质流动发生较少，使其致密化过程非常困难。 为了降低烧结温度和表面能，提高碳化硼陶瓷的综合性能，必须加入添加剂来促进碳化硼的热压烧结。添加剂包括烧结助剂或第二相反应烧结，在高温高压条件下，可以促进烧结，控制晶粒长大，提高力学性能，获得高致密度、高性能的碳化硼陶瓷产品。目前加入的添加剂主要包括金属单质（Fe、Al、Ni、Ti、Cu、Cr等）、金属氧化物（Al2O3、TiO2等）、过渡金属碳化物（CrC、VC、WC、TiC等）及其他添加剂（AlF3、MgF2、Be2C、Si等）。
第14卷第3期Vol.14No.3 材 料 科 学 与 工 程 Materials Science&Engineering 总第55期 Sept.1996多孔陶瓷材料的制备技术 朱时珍 赵振波 北京理工大学 北京 100081 刘庆国 北京科技大学 北京 100083 【摘 要】 本文评述了近年来多孔陶瓷材料制备技术的研究现状,对目前研究比较活跃,应用比较成功的几种制备技术进行了分析,并讨论了今后的发展趋势。 【关键词】 多孔陶瓷 制备 造孔剂 泡沫浸渍 Techniques For Preparation of Porous Ceramic Materials Zhu Shizhen Zhao Zhenbo Beij ing Institute of Technology Beijing 100081 Liu Qingguo Beij ing University of Science and Technology Beij ing 100083【Abstr act】 T he r ecent status of techniques for prepar ation of por ous ceramic mater ials was re-viewed.Var ious t echniques for pr epar ation of por ous cer amic mater ials resear ched mor e actively and ap-plied more successfully wer e analyzed,and the future development tr ends were discussed. 【Key wor ds】 Porous cer amics,F abr ication,P or e-form ing mat er ials,F oam impregna tion 一、前 言 近年来表面与界面起突出作用的新型材料日益受到重视,既发现一些新的物理现象和效应,在应用上又很有潜力,具有广泛的发展前景[1]。多孔陶瓷材料正是一种利用物理表面的新型材料。例如,利用多孔陶瓷的均匀透过性,可以制造各种过滤器、分离装置、流体分布元件、混合元件、渗出元件和节流元件等;利用多孔陶瓷发达的比表面积,可以制成各种多孔电极、催化剂载体、热交换器、气体传感器等;利用多孔陶瓷吸收能量的性能,可以用作各种吸音材料、减震材料等;利用多孔陶瓷低的密度、低的热传导性能,还可以制成各种保温材料、轻质结构材料等[2],加之其耐高温、耐气候性、抗腐蚀,多孔陶瓷材料的应用已遍及冶金、化工、环保、能源、生物等各个部门,引起了全球材料学界的高度重视,并得到了较快发展,每年这方面的专利都有近百篇,而且有逐年增长的趋势。但由于绝大多数制备工艺参数及关键问题处于技术保密状态,目前尚无系统论述各种制备技术的文章,本文结合作者研制用于高温固体氧化物燃料电池的多孔A l2O3陶瓷支持管(体)的研究工作,分析了多孔陶瓷材料制备技术的现状及今后的发展趋势。 ? 33 ?
碳化硼陶瓷 摘要：碳化硼陶瓷具有高硬度、高熔点和低密度的特点，是优异的结构陶瓷。本文综述了碳化硼陶瓷的粉体制备，着重阐述了5种烧结的方法，以及碳化硼陶瓷在增韧方面的研究。介绍了碳化硼陶瓷在结构材料、电学性能、方面的应用。关键词：碳化硼；制备；烧结；应用 1、碳化硼陶瓷概述 1.1、碳化硼的发展 碳化硼这一化合物最早是在1858 年被发现的，然后英国的Joly于1883 年、法国的Moissan于1894 年分别制备和认定了B3C、B6C。化学计量分子式为B4C 的化合物直到1934 年方被认知。随后，俄国学者提出了许多不同的碳-硼化合物分子式，但这些分子式未能得到确认。事实上，由B-C相图可以知道，碳-硼化合物有一个从B4.0C到B10.5C的很宽的均相区，在这个均相区内的物质习惯上通称为碳化硼。从20世纪50年代起，人们对碳化硼，尤其是对其结构、性能进行了大量的研究，取得了许多研究成果，推动了碳化硼制备和应用技术的长足发展。现在碳化硼陶瓷广泛应用于民用、宇航和军事等领域。 1.2、碳化硼的优良性能 碳化硼陶瓷是一种仅次于金刚石和立方氮化硼的超硬材料，这是由其特殊的晶体结构所决定的。C原子与B原子半径很小，而且是非金属元素，B与C相互很接近，形成强共价键的结合。这种晶体结构形式决定了碳化硼具有超硬、高熔点(2450℃)、密度低(2.55g/cm3)等一系列的优良物理化学性能。 2、碳化硼陶瓷的制备 2.1、粉体的制备 目前国内外碳化硼粉末的工业制取方法主要有3种。 （1）碳管炉碳热还原法：在碳管炉中用碳黑还原硼酐2B2O3 + 7C = B4C+6CO↑,这是一个强烈的吸热反应。 （2）电弧炉碳热还原法：上述反应在电弧炉中进行。 （3）镁热法：2B2O3 + 5Mg + 2C = B4C + CO↑+ 5MgO，这是一个强烈的放热反应。 实验室规模，碳化硼粉末可用多种气相合成方法制得。用气相法制得的粉末粒度细、纯度高。气相法的代表反应为：4BCl3 + CH4 + 4H2 = B4C + 12HCl↑。 电弧炉碳热还原法是制取廉价碳化硼粉的主要工业方法。但由于电弧的温度高，炉区温差大，在中心部分的温度可能超过B4C的熔点，使其发生包晶分解，析出游离碳和其他高硼化合物。而远离中心的地方，温度偏低，反应进行不完全，残留的B2O3和C 以游离碳和游离硼的形式存在于碳化硼粉中。所以电弧炉法制得的碳化硼粉一般含有较高的游离碳和游离硼。这种碳化硼粉主要用来作原料、磨料和制造砂轮。镁热法虽可制得极细的碳化硼粉，但反应产物中残留的MgO 必须有附加的工序洗去，且极难彻底除去。 2.2、碳化硼陶瓷的烧结 2.2.1、无压烧结 碳化硼是一种共价键很强的化合物,其共价键比例高达93.94%。因此烧结性能非常差,不加任何添加剂的无压烧结温度大约在2300℃左右,其机理是在温度
碳化硼陶瓷的制备 1 碳化硼陶瓷的制备方法 1.1 碳化硼粉末的合成 根据合成碳化硼粉末所采用的反应原理、原料及设备的不同，碳化硼粉末的工业制取方法主要有高温自蔓延合成法（SHS）和碳管炉、电弧炉碳热还原法，近年来还出现了激光化学气相反应法、溶胶－凝胶碳热还原法等。 1.1.1 碳管炉、电弧炉碳热还原法 这是合成碳化硼粉末最常用的方法，早在化学计量的B4C被确定（1934年）后不久，电炉生产工业碳化硼的研究即取得成功，碳化硼作为磨料开始在工业上得到应用。将硼单质或含硼的化合物与碳粉或含碳的化合物均匀混合后放入高温设备，例如碳管炉或电弧炉中，通以保护气体或N2在一定温度下合成碳化硼粉末，基本的化学方程式为： 2B2O3(4H3BO3)+7C=B4C+6CO2(g)+6H2O(g) 这种方法的优点是：设备结构简单、占地面积小、建成速度快、工艺操作成熟、稳定。但该法也有较大的缺陷，包括能耗大、生产能力较低、高温下对炉体的损坏严重，尤其是合成的原始粉末平均粒径大（20～40μｍ），作为烧结碳化硼的原料还需要大量的破碎处理工序，大大增加了生产成本。 1.1.2 自蔓延高温合成法 自蔓延高温合成法（SHS）是利用化合物合成时的反应热，使反应进行下去的一种工艺方法。由前苏联物理化学研究所的MerzhahovG，BorovlnskayaLp发明，并成功制备了多种高纯度的陶瓷粉末，例如 B4C、BN等。由于此法制备碳化硼时多以镁作为助熔剂，故又称镁热法。与其他方法相比，具有反应温。度较低（1273～1473K）、节约能源、反应迅速及容易控制等优点，所以合成的碳化硼粉的纯度较高且原始粉末粒度较细（0.1～4μｍ），一般不需要破碎处理，是目前合成碳化硼粉的较佳方法，缺点是反应物中残留的MgO必须通过附加的工艺洗去，且极难彻底除去。 1.1.3 激光诱导化学气相沉积法 激光诱导化学气相沉积法（LICVD）是利用反应气体分子对特定波长激光束的吸收而产生热分解或化学反应，经成核生长形成超细粉末。1.1.4 溶胶－凝胶碳热还原法 溶胶－凝胶法（sol-gel）是指无机物或金属醇盐经过溶液、溶胶、凝胶而固化，再经热处理合成化合物的方法。由于提供硼源的硼化物很难与其他无机物或有机物形成凝胶，故用此法合成碳化的报道较少。
一种“晶莹剔透、性能优异”的新型透明陶瓷材料生产的产品上月底在河南洛阳研制成功。新型透明陶瓷材料的研制和成功应用，使我国在透明陶瓷材料领域大大缩短了与国外先进水平的差距，填补了我国特种材料领域的空 新型透明陶瓷材料研发成功填补我国空白 １１月１４日，由联合国开发计划署、联合国工业发展组织等国际组织与中国国际跨国公司研究会联合主办的中外跨国公司ＣＥＯ圆桌会议在北京召开，来自山东淄博的统一防静电陶瓷在大会展出，这一曾经为神舟七号发射成功做出重要贡献的高新科技陶瓷一经亮相，立即在北京媒体界引发轰动效应，受到各大报社新闻记者关注。防静电陶瓷技术缔造者袁国梁先生一入场即被众多媒体记者“团团包围”，袁国梁先生在会展上向国内外专家、媒体记者、参会观众展示并详细讲解了这一高新科技防静电瓷砖，在采访中，袁国梁先生表示防静电瓷砖有望在未来几年内进入普通家庭，为百姓造福。 防静电陶瓷是一种高新科技陶瓷，具有永久、稳定的防静电性能，耐磨，耐腐蚀，耐高温达１２００摄氏度导电性不变、防渗透。多年来，防静电陶瓷一直是欧美发达国家科学家的研究重点。经过山东淄博统一陶瓷集团两年多的潜心研究，２００７年，这一世界性技术难题在我国取得突破性进展。经过我国自主研发成功的防静电瓷砖一经问世，就以其高标准的综合性功能引发陶瓷科技界的轰动，并迅速取代了传统ＰＶＣ等其他材料防静电地板，进入神舟七号载人航天飞船控制装配中心，为我国航天航空事业做出了重要贡献，防静电陶瓷因此被誉为“太空”陶瓷。目前，该陶瓷广泛应用于高精尖技术研发场所，并逐渐由航天航空、国防军事等行业向高新电子行业、医疗医药行业、石油化工行业以及普通的科技办公大楼和高端写字楼扩散，应用范围不断扩大，引起了国内外一些高端地产企业和高新科技企业家们的关注。 不久前，中国电子仪器行业协会防静电装备分会的孙延林秘书长曾撰文指出，随着工业发展和人们生活的不断提高，静电对人们的不良影响和危害日益显著。静电在工业方面，尤其是计算机、通信、集成电路等高精尖技术行 神七防静电陶瓷亮相北京 业，经常引发种种生产事故，在美国机场电路大规模发展的初期，每年因静电造成电子工业直接经济损失达一百多亿美元，在人们日常生活中，静电也会产生诸多不良影响甚至危害，比如，医院重症监护室和安装心电起搏器的病人必须要注意到防静电，国外曾经发生过多起因静电放电引发心电起搏器误动作使心脏病人丧生的实例；在医院、医药生产车间、家居环境产生静电时，会大量吸附空气尘埃，使医院，家居环境的墙壁、办公用具很快变脏，环境空气质量变坏，洁净度降低，在医药生产车间洁净度降低的时，药品合格率就会大幅降低；据统计，家用微电子产品和高端精密家电使用中出现故障总数的６５％以上是静电放电和静电感应引起的。 当代全球经济化的高科技活动和商务活动以及家庭活动时时刻刻体现在现代通讯、微电子技术、信息技术，使电磁波充斥了地球空间，人造化学品（绝缘材料）遍布我们的衣食住行，这种环境使人体与大地逐渐隔离，使现代都市人非常容易产生和积累过多的静电，破坏了人体的电能平衡和生理平衡，对健康造成了危害。静电在家居环境、家用电器方面产生的问题以及对人体的危害和影响在西方很早就受到注意，西方国家也纷纷开发出种种防静电产品，在我国，由于种种客观因素制约，只有高新科研场所采取了严密的防静电措施，防静电类产品并未真正走入寻常百姓的家庭之中。 受邀参加中外跨国公司ＣＥＯ圆桌会议并作主题演讲的统一陶瓷董事长袁国梁先生在采访中告诉记者，目前这一新兴陶瓷产品还主要应用在高新科研场所、电讯大楼以及其他一些对防静电要求较高的场所和高档住宅区，但随着“绿色、健康、环保”观念的一步步深入，我国地产界也在提倡“生态家居”、“绿色家居”，无毒无污染的绿色健康住房和家居健康越来越成为购房者和媒体界关注的焦点问题，人们对静电放电对家居环境和人体产生的危害认识的不断加深，防静电陶瓷也在逐渐走向大众，不久的将来，防静电地板瓷砖这一高新科技产品将会走入寻常百姓 家庭，为广大百姓服务。 87 信息集锦
