浪涌保护器的选型及使用 由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。 风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。业主对浪涌保护器的需求越来越普遍。这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规范。 应用指南 该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。该标准也说明了选择过电压保护设备的各种问题。标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。下图是评估中最重要问题的概览：
选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT 系统等）。浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。 仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。所以设计该系统时，记得连接电缆要包含火线和接地线。
电涌保护器选型 随着国际信息潮流的冲击、微电子科技的沸腾和通讯、计算机及自动控制技术的日新月 异，建筑开始走向高品质、高功能领域，形成了一种新的建筑形式——智能建筑。由于在智能建筑中存在众多信息系统，《建筑物防雷设计规范》GB50057-94（2002年版）（以下简称《防雷规范》）提出了安装电涌保护器的相关要求，以保证信息系统的安全稳定运行，笔者仅对其中使用的电涌保护器的产品选型提几点自己的看法。电涌保护器从本质上看就是一种等电位连接用的材料而已，其选型就是指在不同的防雷区内，按照不同雷击电磁脉冲的严重程度和等电位连接点的位置，决定位于该区域内的电子设备采用何种电涌保护器，实现与共用接地体等电位联结。笔者将从电涌保护器的最大放电电流Imax、持续工作电压Uc、保护电压Up、漏电流Ip、告警方式等方面进行论述。按照《防雷规范》第6.4.4条规定“电涌保护器必须能承受预期通过它们的雷电流，并应符合以下两个附加要求：通过电涌时的最大钳位电压，有能力熄灭在雷电流通过后产生的工频续流。”即电涌保护器的最大钳位电压加上其两端的感应电压应与所属系统的基本绝缘水平和设备允许的最大电涌电压协调一致。最大放电电流按照《防雷规范》第6.4.6条规定，在LPZOA、LPZOB与LPZ1区的交界处安装电涌保护器其最大放电电流计算如下：根据《防雷规范》规定的“全部雷电流的50%流入建筑物的防雷装置。另50%流入引入建筑物的各种外来导电物、电力线缆、通信线缆等设施”， 表一：首次雷击的雷电流参量 雷电流参数一类防雷建筑物二类防雷建筑物三类防雷建筑物 I幅值（KA）200 150 100 T1波头时间（ s）350 350 350 雷电波经建筑物引入的电力线缆、信息线缆、金属管道等分解，总配电间的低配供电线缆雷电流的分流值计算表如表二，线路屏蔽时，通过的雷电流降低到原来的30%，根据《通信局（站）雷电过电压保护工程设计规范》YD/T5098-2001中规定的脉冲为10/350 s波形的电荷量 约为8/20 s模拟雷电波波形电荷量的20 ．．倍，具体计算如下： 表二：供电线缆雷电流分流值表 雷电流参数一类防雷建筑二类防雷建筑三类防雷建筑 I幅值（KA）200 150 100 供电线缆总分流值（kA）33.33 25 16.67 每根电缆分流值（kA）11.11 8.33 5.56
浪涌保护器的有关知识和安装 电涌保护器（SPD）工作原理和结构 电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。 电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。 一、SPD的分类 1、按工作原理分： 1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。 2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。 3.分流型或扼流型 分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。 扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。 用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。按用途分： （1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。 （2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。 二、SPD的基本元器件及其工作原理 1.放电间隙（又称保护间隙）： 它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点时灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。 2.气体放电管： 它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，
Features ● Ultra low leakage: nA level ● Operating voltage: 5V ● Low clamping voltage ● Complies with following standards: – IEC 61000-4-2 (ESD) immunity test Air discharge: ±25kV Contact discharge: ±17kV – IEC61000-4-4 (EFT) 40A (5/50ns) – IEC61000-4-5 (Lightning) 4A (8/20μs) ● RoHS Compliant Applications ● USB 2.0 power and data line ● Set-top box and digital TV ● Digital video interface (DVI) ● Notebook Computers ● SIM Ports ● 10/100 Ethernet Dimensions DFN0603 Pin Configuration Mechanical Characteristics ● Package: DFN0603 ● Lead Finish: Lead Free ● UL Flammability Classification Rating 94V-0 ● Quantity Per Reel:15,000pcs ● Reel Size:7 inch Absolute Maximum Ratings (Tamb=25°C unless otherwise specified)
三合一防雷器技术参数说明 产品介绍 RESON监控系统三合一防雷器主要用于动态监控摄像机的电源、视频/音频、云台控制线路实施全方位保护，是一体化多功能电涌保护器。广泛应用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。 功能特点 1、大容量：10KA，高速反应（10-12纳秒），低损耗； 2、三合一设计理念，适用于动态球形摄像机防雷保护； 3、能有效防止因电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏； 4、三级电涌保护，残压低，响应速度快，使用寿命长； 5、集成化、体积小、接线简易、安装方便。 技术指标 型号CPD-12DC/3 CPD-24DC/3 CPD-24AC/3 CPD-220AC/3 电源视频控制电源视频控制电源视频控制电源视频控制标称工作电压 Un 12V 5V 12V 24V 5V 24V 24V 5V 24V 220V 5V 24V 最大持续运行 电压Uc 15V 8V 30V 30V 8V 30V 48V 8V 30V 275V 8V 30V 标称放电电流 (8/20μS)In 5kA 最大放电电流 (8/20μS)Imax 10kA 电压保护水平 (In)Up ≤30V ≤15V ≤75V ≤60V ≤15V ≤75V 60V ≤15V ≤75V ≤900V ≤15V ≤75V 响应时间tA ≤25ns ≤10ns ≤ 25ns ≤10ns ≤25ns ≤10ns ≤25ns ≤10ns 传输速率Vs - 10Mbps - 10Mbps - 10Mbps - 10Mbps 插入损耗Ae - ≤0.2db - ≤0.2db - ≤0.2db - ≤0.2db 接口类型接线 端子 BNC 接线 端子 接线 端子 BNC 接线 端子 接线 端子 BNC 接线 端子 接线 端子 BNC 接线 端子 安装接线规 格 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 4mm2 - 2.5mm2 温度范围-40℃ (85)
安全防范系统雷电浪涌防护技术要求 GA/T 670－2006 中华人民共和国公安部2006－12－14发布2007－06－01实施 前言 本标准的附录A、附录B为资料性附录。 本标准由全国安全防范报警系统标准化技术委员会(SAC／TC 100)提出并归口。 本标准起草单位：广西地凯科技有限公司、全国安全防范报警系统标准化技术委员会(SAC／TC100)秘书处、广西壮族自治区公安厅技防办。 本标准主要起草人：王东生、刘希清、张凡夫、施巨岭、张跃、马宁。 1 范围 本标准规定了安全防范系统雷电防护的基本要求，着重规定了安全防范系统雷电浪涌防护的具体要求。 本标准适用于安全防范系统雷电防护的设计、实施和检验等。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。 GB 18802．1—2002 低压配电系统的电涌保护器(SPD) 第1部分：性能要求和试验方法(IEC 61643-1：1998，IDT) GB 50057－1994(2000年版) 建筑物防雷设计规范 GB 50343－2004 建筑物电子信息系统防雷技术规范 GB 50348－2004 安全防范工程技术规范 3 术语和定义 下列术语和定义适用于本标准。 3．1 安全防范系统security and protection system：SPS 以维护社会公共安全为目的，运用安全防范产品和其他相关产品，所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统作为子系统组合或集成的电子系统或网络。 [GB 50348－2004，2．0．2] 3．2 直击雷direct lightning flash 闪击直接击在建筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力者。 [GB 50057－1994(2000年版)附录8] 3．3 雷电感应lightning induction 闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。 [GB 50057－1994(2000年版)附录8] 3．4 雷电浪涌lightning surge 与雷电放电相联系的电磁辐射，所产生的电场和磁场能够耦合到电气(电子)系统中而产生破坏性的冲击电流或电压。 3．5 雷电活动区分类classification of thunder and lightning active zone
（1）考察建筑物所处地理位置及供电进线方式 首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。 推荐选择第一级浪涌保护器的最大通流量应大于以下标准值： 高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs） 郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs） 城市内（埋地进线）：40KA（8/20μs） 第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）； 第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。 （2）检查建筑物内供电系统的类别 ?单相、三相及直流供电系统 在220V单相供电系统中，只需选用两片保护模块组合。如FRD-20-2A，FRD-40-2A。在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。
首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。 其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。 下面是防雷器的几个重要参数： （1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。 （2）最大持续工作电压Uc：长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压值。 （3）标称通流容量In：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。 （4）最大放电电流Imax：给保护器施加波形8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。 （5）冲击放电电流Iimp：给保护器施加波形10/350μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。 （6）电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

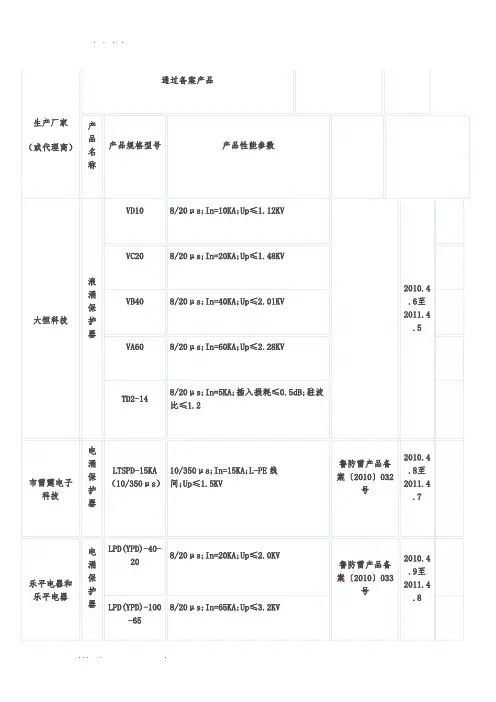

浪涌保护器（SPD）的设置及在福建省的应用现状 作者：福建省建筑设计研究院林卫东 杭州鸿雁电器公司谢文平 摘要：为减少雷电电磁脉冲、开关浪涌等对设备所造成的损坏，本文分析了建筑物内电气设备要设置浪涌保护器（SPD）的原因，列出了部分防雷规范、规定及标准，介绍了选用设置各种电源浪涌保护器和信号浪涌保护器的方法；同时本文简述了浪涌保护器在福建省的应用现状，对常用几个厂家的产品进行了市场信息比较，指出浪涌保护器在福建省各个地区必将得到进一步普及。关键词：浪涌保护器（SPD）应用选用设置电压保护水平放电电流雷电电磁脉冲 （转载请保留电气论坛https://www.doczj.com/doc/7e14265991.html, 版权！） 在地球上，雷电时时刻刻都存在，国际电工委员会（IEC）将雷电称之为电子化时代的一大公害。据统计，在任一时刻平均有2000多个雷暴在进行着，火灾、爆炸、建筑物破坏、人畜伤亡、设备损坏等无不与之相连，雷暴被联合国列为十大自然灾害之一，它严重影响着人类的各种活动。我国每年因雷害造成的损失达100亿元人民币。 当人类社会进入电子信息时代后，雷灾出现的特点与以往有极大不同，可概括为：（1）受灾面积大大扩大，雷害从电力、建筑这两个传统领域扩展到几乎所有行业，特别是与高新技术关系最密切的领域，如航天航空、国防、邮电通信、计算机、电子工业、石油化工、金融证券等。（2）入侵方式从平面入侵变为立体入侵，从闪电直击和雷电波沿线传输变为空间闪电的脉冲电磁场从立体空间入侵到任何角落，无孔不入地造成灾害，因而防雷工程已从防直击雷、感应雷进入防雷电电磁脉冲（LEMP）。（3）雷灾的经济损失和危害程度大大增加了。有时候雷电袭击对象本身的直接经济损失并不太大，而由此产生的间接损失和影响却难以估量。例如，1999年8月27日下午3点，某寻呼台遭受雷击，导致该台中断数小时，其直接损失是有限的，但间接损失大大超过直接损失。 产生上述现象的根本原因是雷灾的主要对象已集中在微电子设备上，雷电本身并没有变，而是随着科学技术的发展，微电子技术的应用渗透到各种生产和生活领域，微电子器件极端灵敏这一特点很容易受到无孔不入的LEMP的作用，造成微电子设备的失控或者损坏。为此，当今时代的防雷工作的重要性、迫切性、复杂性大大增强了，雷电的防御已从直击雷防护进入到感应雷、雷电电磁脉冲等的防护。当然，来自电路的开、断操作，感性和容性负载的开关操作及来自短路电流的阻断等引起的开关浪涌也是造成微电子设备失控或损坏的原因之一。美国的调查数据表明，在保修期内出现问题的电气产品中，有63％是由于浪涌造成的。 一、浪涌保护器的设置原因 雷电防护包括针对建筑物的直击雷防护，以及针对建筑物内设备、人员的雷电波侵入防护和雷击电磁脉冲防护两大部分。 多数人对直击雷防护并不陌生，但对雷电电磁脉冲防护的认识仍非常有限。雷击发生时，大约50%的雷电流将沿接闪——引下线通路直接泄放入地，频率成分非常复杂的雷电流快速通过引下线时会感应出极强的电磁场，建筑物中的管线相对切割磁力线产生感应电流（即雷击电磁脉冲），间接导致设备损坏和人员伤亡；另一方面，至少有50%的雷电流将沿着进出建筑物的管线泄放，对人员和设备构成直接威胁。因此，雷电波侵入与雷击电磁脉冲防护已成为现代防雷设计的重中之重。依据IEC61024-1的说明，室内雷电保护的主要防护措施是：浪涌保护器安装和等电位连接。等电位连接的目的，在于减小保护区间内，各金属部件和各系统之间的电位差。对非带电金
防雷器主要技术参数 链接：https://www.doczj.com/doc/7e14265991.html,/tech/12839.html 防雷器主要技术参数 信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。其危害触目惊心，间接损失一般远远大于直接经济损失。防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。 防雷器又称等电位连接器、过电压保护器、浪涌抑制器、突波吸收器、防雷保安器等，用于电源线防护的防雷器称为电源防雷器。 防雷器的一些主要技术参数：额定工作电压、额定工作电流，特批串并式电源防雷器的载流量。通流能力，防雷器转移雷电流的能力，以千安为单位，与波开开式有关。防雷器在功能上可分为可防直击雷的防雷器和防感应雷的防雷器。可防直击雷的防雷器通常用于可能被直击雷击中的线路保护，如LPZOA区与LPZ1区交界处的保护。用10/35μs电流波形测试与表示其通流能力。防感应雷的防雷器通常用于不可能被直击雷击中的线路保护，如LPZOB区与LPX1区、LPZ1区交界处的保护。用8/20μs电流波形测试与表示其通流能力响应时间，防雷器对瞬态现象起控制作用所需的时间，与波形性质有关。残压，防雷器对瞬态现象的电压限制能力，与雷电流幅值及波形性质有关。 防雷器的主要技术参数说明： 1．标称电压Un 与被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。 2．额定电压Uc 能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。 3．额定放电电流Isn 给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。4．最大放电电流Imax 给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。5．电压保护级别Up 保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。 6．响应时间tA 主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。7．数据传输速率Vs 表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。 8．插入损耗Ae 在给定频率下保护器插入前和插入后的电压比率。 9．回波损耗Ar 表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数 原文地址：https://www.doczj.com/doc/7e14265991.html,/tech/12839.html 页面 1 / 1
深圳市安普迅通信技术有限公司是专业的spd浪涌保护器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、ASspd浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。 交流电源spd浪涌保护器 交流电源spd浪涌保护器适用范围 ·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱； ·用于低压( 220/380V AC)工业电网和民用电网； ·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。命名规则 AM系列交流电源spd浪涌保护器的型号命名规则
保护方式 保护方式 三相 L1,L2,L3,N—PE 三相 L1,L2,L3—N,N—PE (3+1电路) 单相 L,N—PE； 单相 L—N, N—PE；(1+1电路) 代号 A B C D 产品性能参数及特点 性能特点 ·通流容量大，残压低，响应时间快； ·漏电流及变化率小； ·采用最新热脱离技术，彻底避免火灾； ·采用特殊冲击熔片，具有高可靠性； ·自带远程告警干接点，便于远程监控； ·具有工作故障指示，遥信告警功能； ·采用温控保护电路，内置热保护，短路故障自动脱离装置； · 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用； ·采用标准模块化设计，安装简单，维护方便； ·核心元件采用国际知名品牌，性能优异，工作稳定可靠； ·可以实现凯文接线；结构严谨，安装方便，维护简单； ·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 主要技术参数 型号AM100A AM80B AM60C AM40D
雷电浪涌防护一级测试波形的选择——8/20波形和10/350 波形的比较研究 本文以Dion Neri 和Bruce Glushakow 所著的白皮书为基础，该白皮书经IEEE审核后被确定为学术理论性文件。 开始论述之前，我们先关注一下这样一个事实：多年来，美国的浪涌保护器（又称瞬态电压抑制器TVSS）的测试方案都以ANSI/IEEE C62.41（美国国家标准委员会/电气电子工程师协会C62.41标准）为测试规范。而在实际应用中，按照该标准进行设计、生产、测试的浪涌保护器在全球市场上取得了良好的应用效果。 一、历史回顾：10/350 作为一级测试波形的由来 在1995年以前，包括美国在内的大多数国家都采用8/20 波形测试浪涌保护器，“国际电气规范”（IEC）也采用相同的做法。但此后，在IEC 61643标准文件中，却对安装在建筑物进线处的浪涌保护器引入了新的“配电系统1级防护”测试方案。为了适应IEC 61643对冲击脉冲电流(I imp)的要求，测试机构不得不将测试波形改为10/350。而这一变化的所谓“理论基础”是：10/350的波形更接近于直接雷击的波形参数，因此，在对此类进行浪涌保护器（IEC称SPD）的有效性测试时采用10/350波形比8/20波形更合适。 然而，在经过大量可靠的跟踪调查之后，IEEE认为对测试方案做出类似的改动根本不具备充分的理由，因此仍然坚持采用8/20波形。但在现实中，IEC引入的“配电系统1级防护”测试新方案却在浪涌保护器市场上造成了混乱：在某些欧洲生产商的鼓动下，“配电系统1级浪涌保护器” 在设计、生产上按照10/350测试脉冲为参考，采用真空管作为防护元件，并宣称该种保护器成为所谓“主流”。他们依据很简单：“既然直接雷击的波形只能用10/350波形的脉冲进行模仿，所以，ANSI/IEEE所主张的8/20波形的测试规范就不足以起到防护直接雷击的作用。” 二、IEC选择10/350 的技术依据 按照IEC的“新要求”，测试“防护直接雷击的浪涌保护器”时应采用10/350波形冲击脉冲，而测试“防护间接雷击的浪涌保护器”时应采用8/20波形。 从右图可见，100kA的10/350波形脉冲的放电强度是20kA的 8/20 波形脉冲的125倍。125 × 0.4 ＝ 50 照此类推：我们可以得出以下结论： 如果使用压敏电阻MOV作为浪涌抑制元件，设计一个能防护100kA 的10/350 波形的冲击脉冲的保护器，它所具备的放电能力必须相当于防护2500kA的8/20波形冲击脉冲的能力。 以上结论的计算过程发表在IEC的规范文件中，并以此作为理论依据证明：“按10/350波形测试设计的保护器的防护能力比按8/20波形测试的保护器要高20倍以上。” 三、对10/350波形的采用的争议 我们讨论这样的结论是否正确之前，先看看这样一些事实： 1．按8/20设计的浪涌保护器的实际应用状况 多年来，在所有采用ANSI/IEEE标准测试的低压浪涌保护器的市场上，至今没有，也没
防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！ TDS(TDX)浪涌保护器 浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。但是每一种空气开关都有其不同于其他空气开关的参数与指标。当然，并不是所有的空气开关都如此。只是一些特殊作用的空气开关才会涉及到很多不同的参数。例如双电源自动转换开关、浪涌保护器和隔离开关等。 以下是浪涌保护器的各种参数含义的解析; 1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。 2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。 3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。 5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。 6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。 7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。 8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。 9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。 10.峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。 11.响应时间tA：主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。 12.在线阻抗：指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。

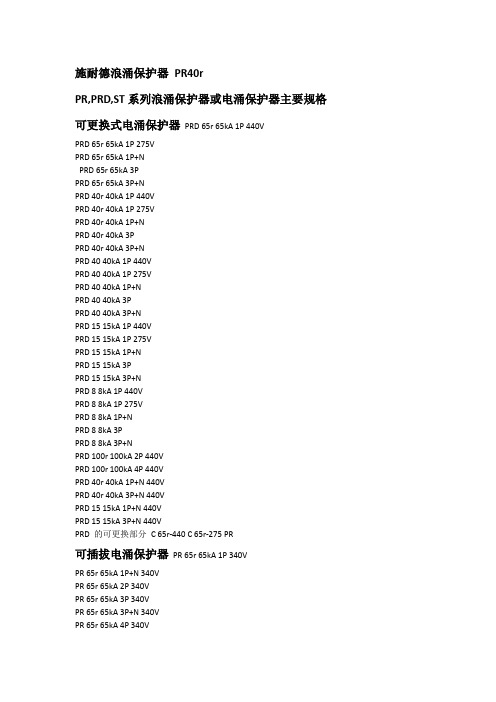

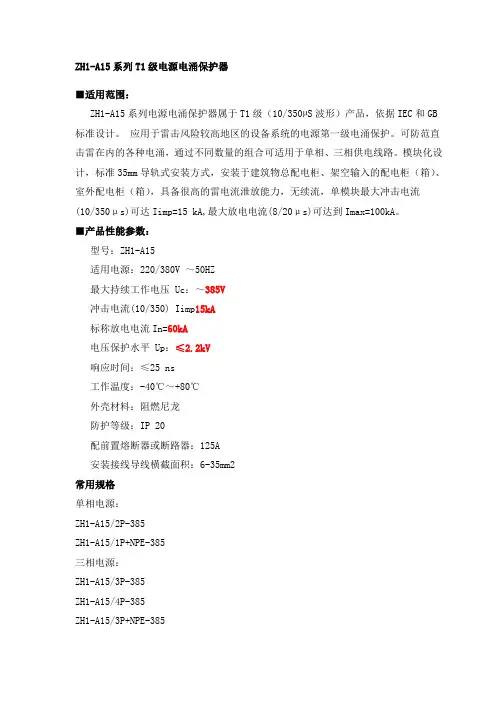

相关电涌保护器技术参数 HJSPD140/4-550电源电涌保护器额定电压Un 380V AC 启动电压V1ma 910V 最大连续工作电压Uc 550V 放电电流In 80KA Imax 140KA 保护级别≤3.1KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨 外形尺寸：144×92×67mm HJSPD80/4-420电源电涌保护器额定电压Un 380V AC 启动电压V1ma 680V 最大连续工作电压Uc 420V 放电电流In 40KA Imax 80KA 保护级别≤2.5KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨 外形尺寸：108×90×62mm HJSPD40/4-385电源电涌保护器：额定电压Un 380V AC 启动电压V1ma 620V 最大连续工作电压Uc 385V 放电电流In 20KA Imax 40KA 保护级别≤1.6KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨 外形尺寸：90×66×72mm B级电源防雷器HJSPD80/2 额定电压Un 380V AC 启动电压V1ma 680V 最大连续工作电压Uc 420V 放电电流In 40KA Imax 80KA 保护级别≤2.5KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨
HJSPD40/2-385电源电涌保护器： 额定电压Un 230V AC 启动电压V1ma 620V 最大连续工作电压Uc 385V 放电电流In 20KA Imax 40KA 保护级别≤1.6KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨 外形尺寸：90×66×36mm HJSPD40/2-75电源电涌保护器： 启动电压V1ma 120V 最大连续工作电压Uc 75V 放电电流In 5KA Imax 10KA 保护级别≤280V 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨 外形尺寸：90×66×36mm HJSPDFLD230电源电涌保护器： 额定电压：230V AC 最大连续工作电压Uc：255V 放电电流：In 5KA Imax 10KA 保护级别：L-N≤1.25KV L/N-PE≤1. 5KV 额定电流：5A 响应时间：L-N≤25ns L/N-PE≤100ns 接入方式：串联 接线规格：最大2.5mm2 安装方式：35mm标准导轨 外形尺寸：90×18×63mm HJSPDFLD24电源电涌保护器： 额定电压：24V 最大连续工作电压Uc：35VDC 25V AC 放电电流：In 5KA Imax 10KA 保护级别：线/线≤50V 线/地≤600V 额定电流：5A 响应时间：线/线≤1ns 线/地≤100ns 接入方式：串联 接线规格：最大2.5mm2 安装方式：35mm标准导轨 外形尺寸：90×18×63mm
电子设备的浪涌防护 浪涌 浪涌顾名思义就是瞬间出现超出稳定值的峰值，它包括浪涌电压和浪涌电流。 浪涌电压是指的超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。 浪涌电流是指电源接通瞬间或是在电路出现异常情况下产生的远大于稳态电流的峰值电流或过载电流。 在电子设计中，浪涌主要指的是电源(只是主要指电源)刚开通的那一瞬息产生的强力脉冲,由于电路本身的非线性有可能高于电源本身的脉冲;或者由于电源或电路中其它部分受到本身或外来尖脉冲干扰叫做浪涌.它很可能使电路在浪涌的一瞬间烧坏,如PN结电容击穿,电阻烧断等等. 而浪涌保护就是利用非线性元器件对高频(浪涌)的敏感设计的保护电路,简单而常用的是并联大小电容和串联电感. 供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。供电系统浪涌的产生 供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）。 外部原因： 雷击对地闪电可能以两种途径作用在低压供电系统上： （1）直接雷击：雷电放电直接击中电力系统的部件，注入很大的脉冲电流。发生的概率相对较低。 （2）间接雷击：雷电放电击中设备附近的大地，在电力线上感应中等程度的电流和电压。 直接雷击是最严重的事件，尤其是如果雷击击中靠近用户进线口架空输电线。在发生这些事件时，架空输电线电压将上升到几十万伏特，通常引起绝缘闪络。雷电电流在电力线上传输的距离为一公里或更远，在雷击点附近的峰值电流可达 100kA或以上。在用户进线口处低压线路的电流每相可达到5kA到10kA。在雷电活动频繁的区域，电力设施每年可能有好几次遭受雷电直击事件引起严重雷电电流。而对于采用地下电力电缆供电或在雷电活动不频繁的地区，上述事件是很少发生的。 间接雷击和内部浪涌发生的概率较高，绝大部分的用电设备损坏与其有关。所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制。 内部原因： 内部浪涌发生的原因同供电系统内部的设备启停和供电网络运行的故障有关：供电系统内部由于大功率设备的启停、线路故障、投切动作和变频设备的运行等原因，都会带来内部浪涌，给用电设备带来不利影响。特别是计算机、通讯等微电子设备带来致命的冲击。即便是没有造成永久的设备损坏，但系统运行的异常和
浪涌保护器的原理及参数介绍 浪涌保护器原理 浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。 汇骐防雷商城提示您浪涌保护器的参数介绍 1、最大持续运行电压Uc 在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择. (1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统; (2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值: ①供电电压偏差超过所规定的10%的场所; ②谐波使电压幅值加大的场所. 2、冲击电流Iimp 规定包括幅值电流Ipeak和电荷Q. 3、标称放电电流In 流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA. 4、电压保护水平Up 即在标称放电电流In下的残压,或浪涌保护器的最大钳压. 为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax
浪涌保护器（SPD）的基本原理及应用 河北建设集团张海军 摘要：本文主要介绍SPD的基本原理、分类与应用。 关键词：SPD；基本原理：分类；应用 1 引言 电涌保护器(Surge Protective Device，SPD)又称浪涌保护器，是用于带电系统中限制瞬态过电压和导引泄放电涌电流的非线性防护器件，用以保护耐压水平低的电器或电子系统免遭雷击及雷击电磁脉冲或操作过电压的损害。近年来，电子信息系统(如电视、电话、通信、计算机网络等)发展迅猛，电子信息设备大量涌现和普及。这类系统和设备往往比较昂贵和重要，其工作电压、耐压水平很低，极易受到雷电电磁脉冲的危害，为此需采用SPD做过电压保护。 由于各国遵循的标准不一样，产品的规格没有统一，参数的标识也各自有侧重，远不如其他电气产品规范，这就给设计选型带来很大不便。在工程设计中，常见品牌按产地划分主要可分为国产产品、欧洲产品和美洲产品。国产产品参数设置较乱，规格多样，残压较高。规范产品的型号设置有的仿欧洲产品，有的遵循国标定参数，大部分产品都标注In与Imax。由于国产产品对应用场所要求较低，建筑物等级不高，设备耐压值大，所以一些参数要求可适当放松。 欧洲产品一般标注最大放电电流，产品型号也是根据这个参数设定的。例如欧洲某着名品牌XXX65、XXX40，其中数值65、40就
是Imax。但我国标准明确规定要用标称放电电流In来进行选型，这是目前在工程设计中遇到的一个尴尬情况。经查该产品资料，XX65的In值不超过20 kA，XX40的In值不超过15 kA。如果依照GB50343建议值，这两种产品只能用于设备末端三级保护，但在实际设计中，却装在了一、二级上，这明显与国家标准的选型参数不符，且残压较高，普通型号一般超过1 200 V，一旦接线环境不好，很容易突破设备耐压值。一般欧系产品Uc值较小，且投机取巧标注线电压，因此在选型时，较容易出现误导。 2 SPD概述 2.1 SPD的工作原理 电涌保护器适用于220/380V低压电源保护，是一种非线性元件，根据IEC标准规定，电涌保护器是主要抑制传导过来的线路过电压和过电流的装置。电涌保护器起到保护作用，基本要求是必须承受预期通过的雷电电流，并且通过电涌最大钳压，有效熄灭在雷电流通过后产生的工频续流，把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。 电涌保护器的类型和结构按不同的用途有所不同，但至少包含一个非线性电压限制元件。常用电涌保护器有MOV（Metal Oxide Varistor）同气体放电管等。电涌包含强大的能量因此不能被阻止。基于这种原因，保护敏感电气设备免受电涌损坏的策略是把电涌从设备分流后流入大地。
信号类防雷器 技术参数资料 目录 前言 (1) 一、产品用途 (1) 二、型号说明 (1) 三、产品特点 (1) 第一章信号类防雷器技术参数 (2) 一、计算机网络防雷器 (2) 二、控制信号防雷器 (2) 三、视频信号防雷器 (3) 四、音频信号防雷器 (4) 五、天馈线防雷器 (4) 第二章安装说明 (5) 第三章包装、运输、储存 (5)
前言 长沙市雷立行电子科技有限公司是集防雷产品研制、生产及服务于一体的专业防雷公司。公司研发生产的雷科星系列防雷产品已广泛应用于电力、通信、金融、交通、石化、计算机网络工程、安防工程等领域。公司本着“质量就是生命”的原则，不断开拓进取，为广大用户提供优质的产品、完善的技术支持与服务。 一、产品用途 信号类防雷器主要用于沿各种信号线路侵入设备的雷电（过电压）防护，广泛应用于金融、电信、通信、交通运输、石化工控等设备，如网络设备（网络交换机、服务器、路由器、MODEM、网络终端等）、控制信号设备（各种并口、串口、控制信号等）、视频监控设备（摄像机、视频监控器、云台、光端机、显示器、有线电视、家用电视等）、音频设备（程控交换机、传真设备、MODEM、应急电话、中继线等）、天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）。 二、型号说明 LKX □□ /□ 8W：计算机网络8线保护； 4E、8E：4口、8口计算机网络防雷器； 4PT：4口信号类防雷器； 10PT：10口音频信号防雷器（模块拔插式）； 4PT-12V，4PT-24V：4口12V、24V控制信号防雷器； 48，130，170：音频防雷器工作电压 接口类型 SC100：100M计算机网络； SC1000：1000M计算机网络； SC：控制信号；SV：视频； SA：音频；ST：天馈 雷科星 三、产品特点 ●通流容量大，采用多级保护。 ●内置快速半导体保护器件，响应速度快，残压低。 ●插入损耗低，确保线路畅通。 ●驻波系数小，工作频率范围宽。 ●核心元件采用国际知名品牌，性能优越。 ●节能、环保，安装简便，适用于各种标准接口类型。
弱电系统的防雷防浪涌 保护设计 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
弱电系统的防雷防浪涌保护设计 引言 雷电放电可能发生在云层之间或云层内部，或云层对地之间；另外许多大容量电气设备的使用带来的内部浪涌，对供电系统（中国低压供电系统标准：AC50Hz220/380V）和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。 云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间。大多数闪电电流在10，000至100，000安培的范围之间降落，其持续时间一般小于100微秒。 供电系统内部由于大容量设备和变频设备等的使用，带来日益严重的内部浪涌问题。我们将其归结为瞬态过电压（TVS）的影响。任何用电设备都存在供电电源电压的允许范围。有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压（TVS）破坏作用就是这样。特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。 供电系统浪涌的影响 供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）： #雷击对地闪电可能以两种途径作用在低压供电系统上： l直接雷击：雷电放电直接击中电力系统的部件，注入很大的脉冲电流。发生的概率相对较低。 2间接雷击：雷电放电击中设备附近的大地，在电力线上感应中等程度的电流和电压。 内部浪涌发生的原因同供电系统内部的设备启停和供电网络运行的故障有关：
供电系统内部由于大功率设备的启停、线路故障、投切动作和变频设备的运行等原因，都会带来内部浪涌，给用电设备带来不利影响。特别是计算机、通讯等微电子设备带来致命的冲击。即便是没有造成永久的设备损坏，但系统运行的异常和停顿都会带来很严重的后果。比如核电站、医疗系统、大型工厂自动化系统、证券交易系统、电信局用交换机、网络枢纽等。 直接雷击是最严重的事件，尤其是如果雷击击中靠近用户进线口架空输电线。在发生这些事件时，架空输电线电压将上升到几十万伏特，通常引起绝缘闪络。雷电电流在电力线上传输的距离为一公里或更远，在雷击点附近的峰值电流可达100kA或以上。在用户进线口处低压线路的电流每相可达到5kA到10kA。在雷电活动频繁的区域，电力设施每年可能有好几次遭受雷电直击事件引起严重雷电电流。而对于采用地下电力电缆供电或在雷电活动不频繁的地区，上述事件是很少发生的。 间接雷击和内部浪涌发生的概率较高，绝大部分的用电设备损坏与其有关。所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制。 供电系统的浪涌保护 对于低压供电系统，浪涌引起的瞬态过电压（TVS）保护，最好采用分级保护的方式来完成。从供电系统的入口（比如大厦的总配电房）开始逐步进行浪涌能量的吸收，对瞬态过电压进行分阶段抑制。 [第一道防线]应是连接在用户供电系统入口进线各相和大地之间的大容量电源防浪涌保护器。一般要求该级电源保护器具备100KA/相以上的最大冲击容量，要求的限制电压应小于1500V。我们称为A级电源防浪涌保护器（10/350us波形）。这些电源防浪涌保护器是专为承受雷电和感应雷击的大电流和高能量浪涌能量吸收而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压（冲击电流流过SPD时，线路上出现的最大电压成为
