机械式压力表 在工业过程控制与测量过程中，由于机械式压力表的弹性敏感元件具有较高的机械强度，且生产方便、成本低廉，使其在各工业领域得到极为广泛的应用。 机械式压力表通常采用弹簧管（波登管）、膜片、膜盒（船型灰斗流化风机）或波纹管等弹性敏感元件。弹性元件在介质压力作用下产生的弹性变形，通过齿轮传动机构（机芯）放大，从而由指针在度盘上指示出相应的压力值。 压力表工作原理 压力表通过表内的敏感元件（波登管、波纹管、膜盒）的弹性形变，再由表内机芯的传动机构将压力形变传导至指针，引起指针转动来显示压力。 波登管：敏感元件，是截面积显椭圆形的弹性C形管。
波纹管：用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小，响应速度低于波登管，波纹管适于测量低压。 膜盒：两个膜片的外缘直接焊接或膜片外缘与机体焊接而构成的盒，膜盒又习惯的被人们叫为电容传感器。膜盒压力表工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的转动并放大，由固定于齿轮轴上的指示针将被测值在表盘上显示出来。膜盒压力表主要用来测量微压，比如5Kpa～50KPa。
压力表的分类 压力表按测量精度，可分为精密压力表、一般压力表。 精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级； 一般压力表的测量精确度通常为1.0、1.6、2.5级。仪表的精确度等级由除测量范围90%以上部分外的其余部分的基本误差限决定，基本误差限依据仪表量程及精确度等级，按引用误差计算。如0~6MPa、1.6级仪表，其基本误差限为±(6×1.6%)MPa=±0.096MPa。 压力表按指示压力基准的不同，分为压力表、绝对压力表、差压表。一般压力表以大气压力为测量基准；绝对压力表以绝对压力零位为测量基准；差压表测量两个被测压力之差。 压力表按测量范围，分为真空表、压力真空表（除尘罗茨风机）、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值（负压）；压力真空表用于测量小于及大于大气压力的压力值（正负压）；微压表的测量上限不大于60000Pa；低压表的测量上限不大于6MPa；中压表的测量上限不大于60MPa；高压表的测量上限可以达到100MPa以上。 耐震压力表的表壳被制成全密封结构，且在表壳内填充阻尼油。由于其阻尼作用，仪表可使用在工作环境振动或介质压力（负荷）脉动的场所。 电接点压力表（原煤）带有电接点控制开关，可以实现发讯报警或控制功能。远传压力表带有远传机构，可以提供工业过程中所需要的电信号（比如电阻信号或标准直流电流信号）。
5温度测量仪表
第五章 温度测量仪表 第一节 概述 在化工生产中温度是个最常见和非常重要的物理参数。由于物体的很多物理及化学性质都与温度有关，很多生产过程都必须在适当的温度下才能进行，因此，对温度进行精确的测量和控制十分重要。 一、 概念 1、 什么是温度？ 温度是反映物体冷热程度的一个状态参数，也可以说是对物体冷 热程度的一种度量。 2、 温标：是温度的数值表示方法，是温度的标尺。常用温标有摄氏温 标（℃）、华氏度（℉）和凯氏温标（K ）三种，且℃＝5/9 (℉- 32)；℉=9/5 ℃+32；℃=K-273.15。 二、测温仪表的分类 测温仪表根据其在使用时感温元件是否与被测介质直接接触，可分为接触式和非接触式两大类： 第二节 热电阻 热电阻温度计的测温原理是根据导体(或半导体)的电阻值随温度变化而变化的性质，再用显示仪表把电阻值的变化显示出来。 测温仪 接触非接触式 膨胀压力表热电阻热电偶Pt10、B 、S 、K 、液体膨胀固体膨胀水银温度计 双金属温度光学高温辐射高温比色高温
工业使用热电阻可检测-200~+500℃范围的温度，其使用特点是：测量精度高，尤其适用于低温测量；常用热电阻有铂、铜热电阻。 一、热电阻的材料 用作热电阻的材料必须具有以下性质： ①具有较大的电阻温度系数；②电阻率要大；③电阻与温度近于线性关系；④热容量 小；⑤物理化学性质稳定；⑥易加工、复制性强，价格便宜。 二、铂热电阻。 1、铂的纯度：是用电阻比R100/R0来表示；R100是铂在标准大气压下， 水的沸点时阻值；R0是铂在水三相点的电阻值。 2、连接方式：采用三线制连接，目的是在与电桥构成测温仪表时，可 从减小一、二次仪表间连接导线因环境温度变化而引起的测量误 差。 三、热电阻的测温原理。 热电阻阻值随温度的变化关系式：R t=R0〔1+∝0(t-t0)〕； R0—温度为t0时的电阻值；∝0—温度为t0时的电阻温度系数。 热电阻测量的温度的变化，通过测量电路(平衡电桥)转换成相应的电压信号，经放大器放大后，指示或记录被测介质的温度。 第三节热电偶 热电偶温度计使用范围广，可以完成-100~1600℃范围内的温度测量，且便于远距离传送与集中检测。 一、测温原理： E AB(T,T0)=E AB(T,0)－E AB(T0,0)
压力表工作原理及结构 用来测量气体或液体压力的工业自动化仪表，又称压力表或压力计。垂直均匀地作用于单位面积上的力称为压力，又称压强。压力表可以指示、记录压力值并可附加报警或控制装臵。仪表所测压力包括绝对压力、大气压力、正压力（习惯上称表压）、负压 (习惯上称真空)和差压。 图1各种压力间的关系表示各种压力间的关系。工程技术上所测量的多为表压。压力的国际单位为帕(Pa)。压力的其他单位还有：工程大气压(kgf/cm2)、巴(bar)、毫米水柱(mmH2O)、毫米汞柱(mmHg)(即托)等。 压力是工业生产中的重要参数。如高压容器的压力超过额定值时便是不安全的，必须进行测量和控制。在某些工业生产过程中，压力还直接影响产品的质量和生产效率，如生产合成氨时，氮和氢不仅须在一定的压力下合成，而且压力的大小直接影响产量高低。此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。 弹性式压力测量仪表利用各种不同形状的弹性元件在压力下产生变形的原理制成的压力测量仪表。弹性式压力测量仪表按采用的弹性元件不同分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。这类仪表的特点是结构简单，结实耐用，测量范围宽(-0.1～1500兆帕)，是压力测量仪表中应用最多的一种。 一、压力表 1.1、压力表的工作原理 弹簧管压力表又称为波登管压力表。压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。弹簧管压力表带有隔离装臵时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。在精确度较高（如0.25级以上）的弹性式压力测
第五章 温度测量仪表 第一节 概述 在化工生产中温度是个最常见和非常重要的物理参数。由于物体的很多物理及化学性质都与温度有关，很多生产过程都必须在适当的温度下才能进行，因此，对温度进行精确的测量和控制十分重要。 一、概念 1、 什么是温度？ 温度是反映物体冷热程度的一个状态参数，也可以说是对物体冷热程度的一种度量。 2、 温标：是温度的数值表示方法，是温度的标尺。常用温标有摄氏温标（℃）、 华氏度（℉）和凯氏温标（K ）三种，且℃＝5/9 (℉-32)；℉=9/5 ℃+32；℃=K-273.15。 二、测温仪表的分类 测温仪表根据其在使用时感温元件是否与被测介质直接接触，可分为接触式和非接触式两大类： 第二节 热电阻 热电阻温度计的测温原理是根据导体(或半导体)的电阻值随温度变化而变化的性质，再用显示仪表把电阻值的变化显示出来。 工业使用热电阻可检测-200~+500℃范围的温度，其使用特点是：测量精度高，尤其适用于低温测量；常用热电阻有铂、铜热电阻。 一、热电阻的材料 用作热电阻的材料必须具有以下性质： ①具有较大的电阻温度系数；②电阻率要大；③电阻与温度近于线性关系；④热容量小；⑤物理化学性质稳定；⑥易加工、复制性强，价格便宜。 二、铂热电阻。 1、 铂的纯度：是用电阻比R 100/R 0来表示；R 100是铂在标准大气压下，水的沸点 时阻值；R 0是铂在水三相点的电阻值。 2、 连接方式：采用三线制连接，目的是在与电桥构成测温仪表时，可从减小一、 二次仪表间连接导线因环境温度变化而引起的测量误差。 三、热电阻的测温原理。 热电阻阻值随温度的变化关系式：R t =R 0〔1+∝0(t-t 0)〕； R 0—温度为t 0时的电阻值；∝0—温度为t 0时的电阻温度系数。 测温仪表 接触式 非接触式 膨胀式 压力表式 热电阻式： 热电偶式： Pt10、Pt100 B 、S 、K 、E 、T 液体膨胀式： 固体膨胀式： 水银温度计 双金属温度计 光学高温计 辐射高温计 比色高温计
1.常用电工仪表的分类 电气测量指示仪表种类繁多，分类方法也很多，了解电气渊量指示式仪表的分类，有助于认识它们所具有的特性，对学习电气测金指示式仪表的概况有一定的帮助。 下面介绍几种常见的电气测量指示仪表的分类方法。 (1)按工作原理分有磁电系、电磁系、感应系、静电系等。 (2)按被侧电量的名称分有电流表(安培表、毫安表和微安表)、电压表(伏特表、毫伏表)、功率表、电能表、功率因数表、频率表、兆欧表以及其他多种用途的仪表，如万用表等。 (3)按被测电流的种类分有直流表、交流表、交直流两用表。 (4)按使用方式分有开关式与便携式仪表。开关板式仪表通常固定安装在开关板或某一装置.七，一般误差较大，价格也较低，适用于一般工业测量。便携式仪表误差较小(准确度较高)，价格较贵，适于实验室适用。 (5)按仪表的准确度分有0.1,0.2,0.5,1.0,1.5,2.5,5.0共七个等级。 此外.按仪表对电磁场的防御能力可分为Ⅰ,Ⅱ,Ⅲ,Ⅳ四级;按仪表使用条件分为A,B,C三组。 2.电工仪表的基本组成和工作原理 电工指示仪表的基本工作原理都是将被测电量或非电量变换成指示仪表活动部分的偏转角位移量。被测量往往不能直接加到测量机构上，一般需要将被测量转换成测量机构可以测量的过渡量.这个把被测量装换为过渡量的组成部分叫测量线路。把过渡量按某一关系转换成偏转角的机构叫测量机构。测量机构有活动部分和固定部分组成，它是仪表的核心。如图A1所示，电工指示仪表一般有测量线路和测量机构这两个部分组成。 测量机构的主要作用是产生使仪表的指示器偏转的转动力矩，以及使指示器保持平衡和迅速稳定的反作用力矩及阻尼力矩。 测量线路把被测电量或非电量转换为测量机构能直接测量的电量时，测量机构活动部分在偏转力矩的作用下偏转。同时测量机构产生反作用力矩的部件所产生的反作用力矩也作用在活动部件上，当转动力矩与反作用力矩相等时，可动部分便停止下来。由于可动部分具有惯性，以至于其达到平衡时不能迅速停止下来，而是在平衡位置附近来回摆动。测量机构中的阻尼装笠产生的阻尼力矩使指针迅速停止在平衡位置上，指出被测量的大小，这也就是电工指示仪表的基本工作原理。
在线仪表检测原理汇总 1. 红外分析仪测量原理: 使红外线通过装在一定长度容器内的被测气体,然后测定通过气体后的红外线辐射强度,检测吸收后剩余的光能,辐射能量的衰减与待测组分呈线性关系. 2. 氧含量分析仪测量原理: A. 氧化锆分析仪: 在氧化锆固体两侧用烧结的方法制成多孔铂层, 构成氧浓度电池, 在高温 (650-850) 催化作用下, 被测样品气中的氧分子离解成氧离子从分压大的一侧向分压小的一侧扩散, 这样就形成氧浓度差电动势, 电动势的大小与被测气体氧含量呈线性关系. B. 磁力机械式分析仪: 在一个密闭的气室中,装有两个不均匀的磁场磁极,两个空心球至于两对磁极的间隙中,在哑铃与金属带交点处装一平面反射镜片,光源发出的光投射在平面反射镜上,反射镜再把光束反射到两个光电原件上,当被测样气进入气室内后,被测样气的氧含量不同,体积磁化率不同,使得哑铃做角位移,反射镜随之偏转,两个光电检测器接收到的光能出现差值,光电组件输出毫伏信号,从而测量出样气中氧气含量. 3. 微量水分析仪: A. 电容式微量水: 对于一定几何结构的电容器来说，其电容量与两极间介质的介电常数ε成正比。不同的物质，ε值都不相等，一般介质的ε值较小，例如一般干燥物质的ε在2.0～5.0之间。但水的ε为81，所以它比一般介质的ε值大的多。当介质中含有水分时，就会使介质的ε值改变，从而引起电容量的变化，这个变化与介质的含水量有线性关系，这就是电容式微量水分仪的基本测量原理。 (ε：艾普西龙) B. 晶体震荡式微量水: 晶体震荡式微量水分仪的敏感元件是水感性石英晶体,它是在石英晶体表面涂覆了一层对水敏感(容易吸湿也容易脱湿)的物质,当湿性样品气通过石英晶体时, 石英表面的涂层吸收样品气中的水分,使晶体的质量增加,从而使石英晶体的震荡频率降低.然后通入干性样品气,干性样品气萃取石英涂层中的水分,使晶体的质量减少,从而使石英晶体的振动频率增高.在湿气,干气两种状态下振荡频率的差值,与被测气体中水分含量成比例. 4. 色谱分析仪: A. TCD 检测器：根据纯载气和载气中含被测组份时导热系数不同，因而热导率发生变化，使测量电桥产生不平衡电压，从而测出组份浓度。 B. FID 检测器：检测碳氢化合物的质量检测器。燃烧氢气和样品在燃烧室中燃烧所产生的离子流与样品浓度成正比。 C. FPD 检测器：检测含磷物质或含硫物质的选择性检测器。色谱柱流出物被送到含富氢的火焰中燃烧，然后具有磷或硫特征波长的光将产生，只有磷或硫特征波长的光才能通过滤光片后到达光电倍增管，然后在光电倍增管中产生检测信号。 5. 磷酸根分析仪 磷酸根分析仪使用稳定的磷钒钼黄比色法，确定水溶液中正磷酸盐的含量。其工作原理是：水中的磷酸根在酸性条件下，与钼酸盐和偏钒酸盐反应，生成黄色的磷钒钼酸；用由光度计检测磷钒钼黄的吸光度，该检测信号与溶液中正磷酸根的含量成正比。 6. 钠离子分析仪 钠离子分析仪采用钠敏电极，属电位分析法。钠电极的电位对钠离子浓度变化的响应可用能斯特方程描述： E=E 0＋2.3nF RT lg a Na ＋ 式中：E---钠电极所产生的电位，mV E0----当钠离子活度为1mol/L 时，钠电极所产生的电位，mV
温度测量仪表检修规程 1.围 本规程给出了温度测量系统一次、二次测量设备及氧化锆测量系统的检修工艺、检修方法，使用于华润热电生产现场的温度测量元件、仪表和回路的现场维护、检修。 2. 热电偶的检修 2.1 检修项目 2.1.l 清扫接线端子盒，及套管外部灰尘、锈垢。 2.1.2 检查绝缘、电极和接线情况。 2.1.3 热偶工作端清理、检查、焊接。 2.1.4 热电偶的校验。 2.1.5 保护套管检查。 2.2 技术要求和质量标准 2.2.1 热偶套管、端子盒部和外部不得有灰垢，接线端子螺丝密封圈齐全完好、紧固。 2.2.2 在环境温度为(5～35)℃，相对湿度不大于85％时，非接壳式热电偶的热偶丝对套管的绝缘电阻不小于5M--(250V摇表)。 2.2.3 新制作的热电偶电极直径均匀、平直、无裂纹、瓷套管孔光滑。工作端绞接成麻花状，其长度为电极直径的4～5倍，焊接牢固，表面光滑，无气孔、无夹灰，呈球状。 2.2.4 使用中的热偶工作端应无裂纹、脱层、腐蚀、磨损现象。套管无磨损。 2.2.5 热偶元件的正、负极应有明显标志，并有元件安装位置标牌。 2.2.6 热偶示值检定点一般按表1规定，也可按需要确定检定点，其检定周期随主设备大修进行， 2.2.7 每两次设备大修检查一次保护套管，并进行金相分析。 2.2.8 常用的热电偶的检定误差，应符合表2规定。
2.3 热电偶的焊接和处理方法 2.3.1 参考表3规定鉴别热电偶的损坏程度。 表3 热电偶的损坏程度 2.3.2 普通金属热电偶有轻度损坏时，如果长度允许，可将工作端与自由端对调重新焊接。中度以上损坏应更新：贵金属热电偶有轻度和中度损坏时，应进行清洗退火处理，损坏较严重时应报废。处理过的热电偶必须经过校验，合格后才能使用。 2.3.3 清洗和退火的方法是，首先去掉热电偶上的绝缘瓷管，用(30—50)％的硝酸水溶液，将热电偶洗涤1小时，再用蒸溜水冲洗。然后将热电偶的两根电极分开约30悬空接入电路，调整凋压器使加热电流为10．5 A—11．5A(热电偶直径为0．5mm)。用光学高温计测量热电偶温度，当温度达到1100℃～1150℃时，即用化学纯硼砂块接触热电偶的两个上端。使硼砂溶化成滴、顺热电偶下流，进行多次清洗直至电极表面发白并呈现出金属光泽为止。然后将热电偶放入蒸溜水中煮沸数次，使电极上的硼砂彻底洗净为止。最后将热电偶接入电路，通以10．5～A 11．5A电流，进行1小时退火。 2.3.4 热电偶的焊接。 2.3.4.1 用交流或直流220V或llOV的电流通过石墨电极产生弧光进行焊接。焊接前，先把应焊的一端对齐，并撒上硼砂作保护，置于电弧光中熔化，时间约(4—5)秒。待焊接点成球状后迅速取出，然后用热水洗净电极上的残渣。用此法焊接铂铑一铂时，为避免热电偶中渗进碳，不允许热电偶和石墨电极直接接触。只能在弧光中焊接(以直流电弧焊接较适宜)。 2.3.4.2 气焊。气焊就是一般的乙炔焰等火焰焊接，各种热电偶均可采用。焊时把焊接的热电偶顶端并齐或绞成麻花状，撒上硼砂后用乙炔焰焊接。焊接时必须用焰心加热，这样焊接才能焊的光滑。焊成的热电偶应放在热水中洗干净。 2.3.4.3盐水焊接。这种焊接方法适用于贵金属热电偶的焊接，焊接装置示意如图1所示。焊接前将热电偶的一端并齐或绞成麻花状(长度一般15mm)，用带绝缘把手的夹持器夹住热电偶电极，接通电源后，
温度测量仪表的分类 温度测量仪表按测温方式可分为接触式和非接触式两大类。通常来说接触式测温仪表比较简单、可靠，测量精度较高；但受耐高温材料的限制，不能应用于很高的温度测量。非接触式仪表测温是通过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体的发射率、测量距离、烟尘和水气等外界因素的影响，其测量误差较大。 按工作原理分为膨胀式、电阻式、热电式，辐射式。 玻璃管温度计是根据液体热膨胀原理测温，双金属温度计是根据固体热膨胀原理测温，热电阻根据热阻效应原理测温，热电偶根据热电效应原理测温，辐射高温计根据热辐射原理测温。 一、热电偶 热电偶是工业上最常用的温度检测元件之一。其优点是： ①测量精度高、热惯性小。因热电偶直接与被测对象接触，不受中间介质的影响。 ②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。 ③构造简单，使用方便。 ④输出信号为电信号，便于远传。 1．热电偶测温基本原理
将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在 回路中形成一个电流,这种现象称为热电效应。热电偶就是利用这一效应来工 S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 工业用热电偶的测温范围见下表： 在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃，B偶不用补偿导线，用普通的屏蔽线。
温度测量仪表标准作业指导书 一、目的 细化和量化温度测量仪表设备的安装、故障排除和校验维护，使温度测量设备正确稳定运行。 二、范围 热电偶、热电阻、双金属温度计等温度测量仪表的安装，维护和故障排除作业 三、作业流程图 四、标准作业指导 第一部分:温度测量仪表安装----以热电偶安装为例 1、作业准备 、作业材料 、热电偶测温原理及结构 1)热电偶测温原理 热电偶测温原理是基于赛贝尔效应，即两种不同成分的导体两端相连构成回路，若两连接端温度不同，则在回路内产生热电流，形成热电势。这个回路产生 的热电势由接触电势和温差电势组成。由于导体材料一定，热电偶产生的热电势 实际上是热电偶两端温度的函数，而且只与温度有关。 2)热电偶的结构 常用的热电偶是由热电极（热偶丝）、绝缘材料（绝缘管）和保护套管等部分构成的。 常用热电偶可分为标准热电偶和非标准热电偶两大类。标准热电偶有国家标准的热电势与温度、容许的误差、标准分度表等。我国从1988年1月1日起，热 电偶全部按IEC国标生产，并指定S、R、B、K、E、J、T7种标准化热电偶为我国 统一设计型热电偶。非标准型热电偶则一般用于特殊场合，国家并没有统一制定 严格的标准。
、热电偶的选型 具体选型流程为：型号的选择—分度号的选择—防爆等级的选—精度等级的选择—安装固定形式的选择—保护管材质的选择—长度或插入深度的选择。 在选择热电偶的时候，要根据所要求的使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合因素进行参考。 1）选择测量精度和温度测量范围。 使用温度在1300℃~1800℃，要求精度比较高时，一般选用B型热电偶； 要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电 偶；使用温度在1000℃~1300℃要求精度又比较高可用S型热电偶和N型热电 偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型 热电偶；250℃以下及负温测量一般用T型电偶，在低温时T型热电偶稳定而 且精度高。 2）使用环境气氛的选择。 S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，J型和T型热电偶适合于弱氧化和还原气氛，若使 用气密性比较好的保护管，对气氛的要求就不太严格。 3）选择耐久性及热响应性。 线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。要求响应时间快又要 求有一定的耐久性，选择铠装热电偶比较合适。 4）测量对象的性质和状态对热电偶的选择。 运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。 2、热电偶的安装 、介质温度的测量 测量介质温度的热电偶通常采用插入式安装方法，配保护套管和固定装置，保护套管直接与被测介质接触。 、基本安装形式 根据固定装置结构的不同，一般采用以下几种安装形式： 1)固定装置为固定螺纹的热电偶，可将其固定在有内螺纹的插座内，它们之间的垫 片作密封用。 2)固定装置采用活动紧固装置，如无固定装置的热电偶（需另外加工一套活动紧固 装置），其安装形式如图2所示。热电偶安装前缠绕石棉绳，由紧固座和紧固螺

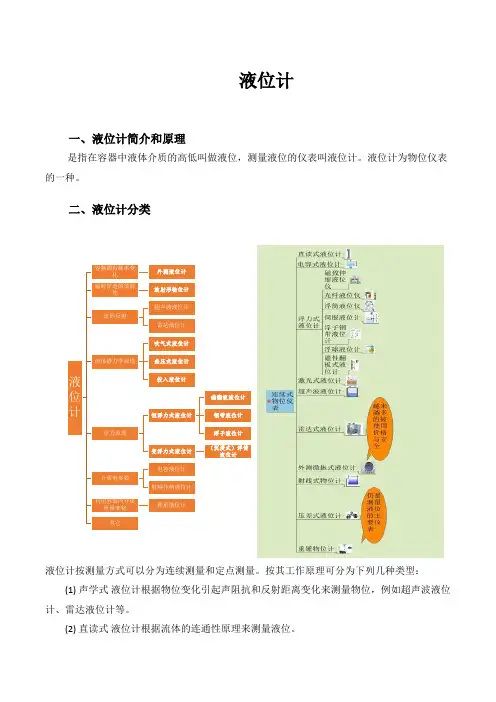

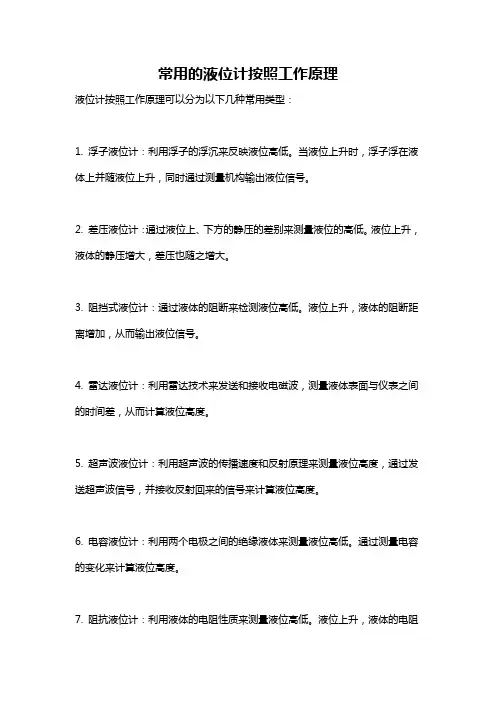

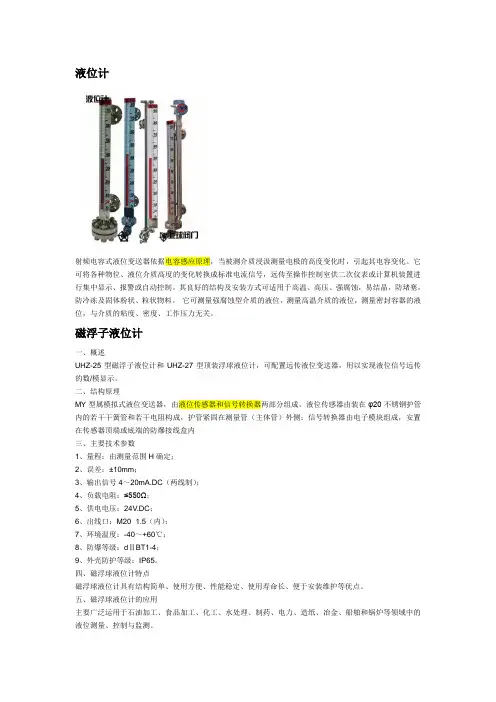

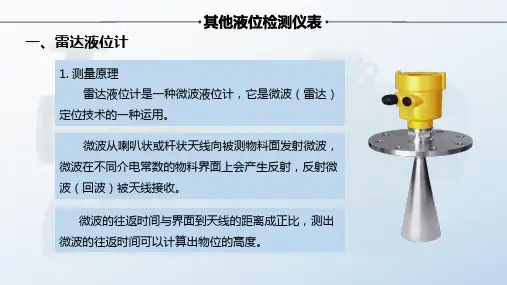

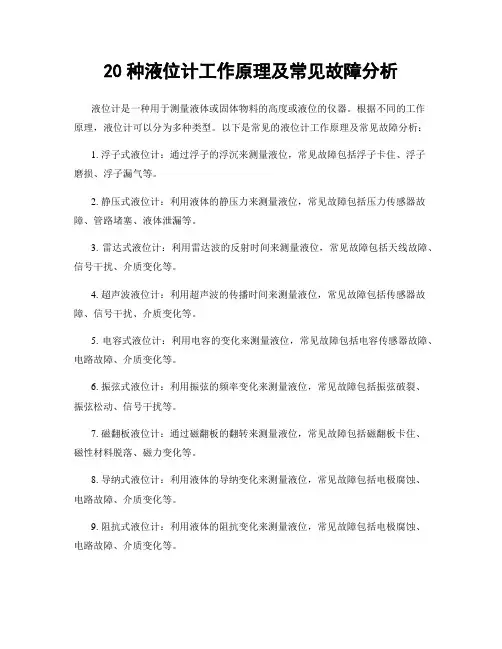

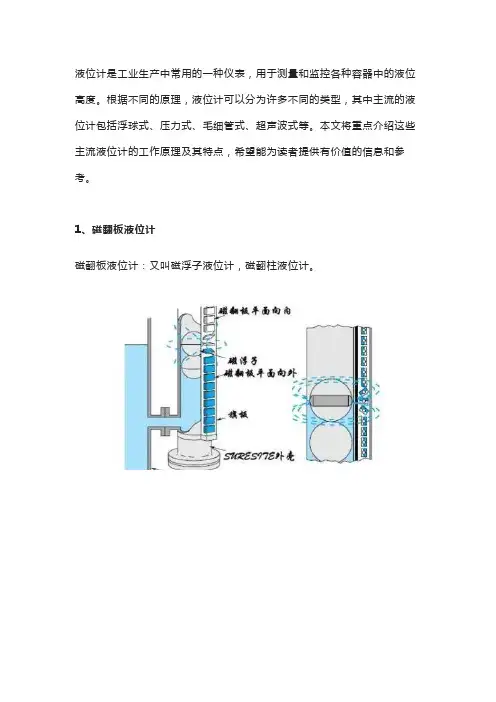

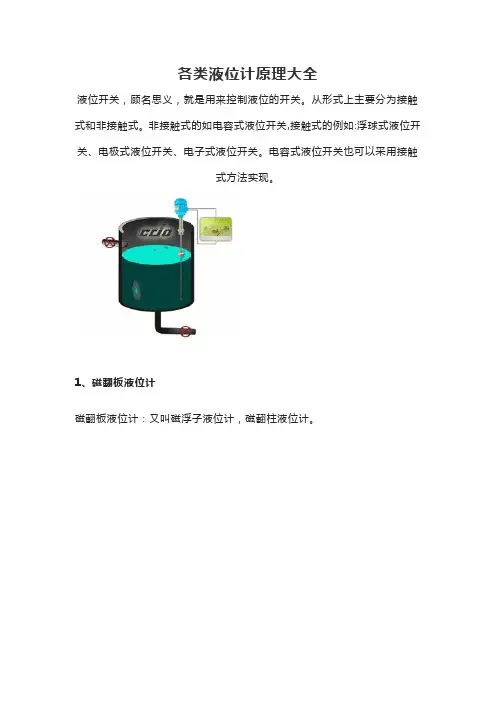

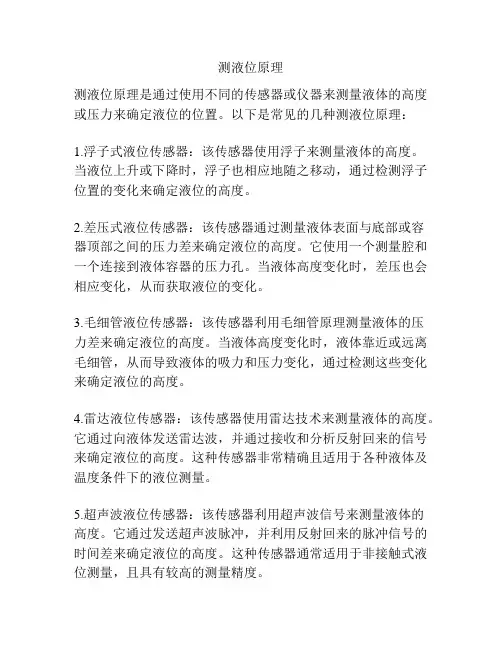

讲述物位测量仪表的种类及其原理与特点 本文由https://www.doczj.com/doc/7e13481522.html,提供 物位测量仪表是测量液态和粉粒状材料的液面和装载高度的工业自动化仪表。测量块状、颗粒状和粉料等固体物料堆积高度，或表面位置的仪表称为料位计；测量罐、塔和槽等容器内液体高度，或液面位置的仪表称为液位计，又称液面计；测量容器中两种互不溶解液体或固体与液体相界面位置的仪表称为相界面计。 物位测量仪表的种类很多，常用的有直读式液位计、差压式物位仪表、浮力式液位计、电容式物位仪表、声波式物位仪表和核辐射物位仪表。此外，还有电触点式、翻板式和机械叶轮探测式等物位测量仪表。 直读式液位计是将指示液位用的玻璃管或特制的玻璃板接于被测容器，根据连通管原理，从玻璃管或玻璃板上的刻度读出液位的高度。直读式液位计结构简单、直观，但只能就地读数，不能远传。 差压式物位仪表是假定物料的重度为恒定值，容器中液体或固体物料堆积的高度与它在某测试点所产生的压力成正比，因而可用测压的方法来测量物位。测量压力可用压力表、压力传感器和压力变送器等。 浮力式液位计是根据液位变化时，漂浮在液体表面的浮子随之同步移动的原理工作的。这一移动距离通过机构传出或变成气信号或电信号，即可测出液位；也可将浮筒的一部分浸入液体中，并使之不能自由漂浮，则其所受的浮力将随液位或相界面位置而变化，测出此浮力变化即可测出液位。将浮筒所受浮力变化，经联杆和扭管传到变送器霍耳元件，并变换成相应的电信号输出，那么经过仪表就可显示或调节相界面。 电容式物位仪表的工作原理是把物位的变化，变换成相应电容量的变化，测量此电容量的变化从而得到物位变化的。电容式物位仪表用于测量导电、非导电液体或固体物料的液位、料位或相界面位置，可供连续测量和定点监控之用。 声波式物位仪表一般分为利用声波阻断原理和利用声波反射原理两类。声波阻断式物位仪表在物位升高而阻断从发射换能器到接收换能器的声束时，接受换能器接受到的声能会产生突变，并发出突变的开关信号；声波反射物位仪表是根据声波从发射换能器到液面或料面，再从这一表面反射回到接收换能器的时间间隔，来测出物位的。 核辐射液位计是通过放射源发出射线，穿过被测物料后由探测器接收。当物位改变时，由于被测物料的吸收剂量改变，而使探测器接受到的辐射强度改变，再转换为电信号的变化，经放大后送给显示仪表连续显示物位。
《测量仪表及自动化》综合复习资料 一、简答与名词解释 1、简述弹簧管压力表原理和游丝的作用。 2、简述热电偶测量原理和补偿导线的作用。 3、简述电磁流量计工作原理及其特点。 4、简述电容式差压变送器工作原理，说明变送器的两线制工作机理。 5、简述热电阻测量原理和三线制连接的作用。 6、简述椭圆齿轮流量计工作原理及其特点。 7、如何评价测量仪表性能，常用哪些指标来评价仪表性能？ 8、简述系统参数整定的目的和常用方法？ 9、试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？ 10、简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？ 11、简述热电阻工作原理，为何在热电阻测量线路中采用三线制连接？ 12、试阐述简单调节系统中被调参数的选择原则？ 二、单项选择 1、仪表的变差不能超出仪表的（） a、相对误差 b、引用误差 c、允许误差 2、下列哪种流量计与被测介质的密度无关? （） a、差压式流量计 b、涡街流量计 c、转子流量计 3、测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（） a、浮筒式液位计 b、差压式液位计 c、法兰式差压液位计 4、下列哪种调节器可消除余差?（） a、比例调节器 b、比例微分调节器 c、比例积分调节器 5、构成自动调节系统需要满足下列哪个条件?（） a、开环负反馈 b、闭环负反馈 c、闭环正反馈 6、调节阀的气开、气关型式应根据下列哪个条件来确定?（） a、生产的安全 b、流量的大小 c、介质的性质 7、为减小仪表的相对误差,一般仪表应工作在量程的（）
a、<1/3 b、1/3—2/3 c、>2/3 8、常用的系统过渡过程形式是（） a、衰减振荡过程 b、非振荡衰减过程 c、等幅振荡过程 9、测量高粘度、高温、压力较低设备中的液位，应选用下列哪种液位计?（） a、浮筒式液位计 b、浮球式液位计 c、核辐射液位计 10、下列哪种调节规律调节结果容易存在余差?（） a、比例调节 b、比例积分微分调节 c、比例积分调节 11、当热电阻短路时，自动平衡电桥应指示（） a、0℃ b、最上限温度 c、最下限温度 12、电容式压力变送器，其输出电流与（）成线性关系。 A 弧形电极、中心感压膜片之间构成的两个电容 B 弧形电极、中心感压膜片之间构成的两个电容之和 C D E 13（）弧形电极、中心感压膜片之间构成的两个电容之差 弧形电极、中心感压膜片间构成的两个电容之差与之和的比值 弧形电极、中心感压膜片间构成的两个电容之和与之差的比值 用电子电位差计测热电偶温度，如果室温（冷端温度）下降2℃，则仪表的指示 A升高2℃ B 下降2℃ C 不变D升高4℃ 14用K 分度号的热偶和与其匹配的补偿导线测量温度。但在接线中把补偿导线的极性接反了，则仪表的指示 A.偏大、 B.偏小、 C.可能大,也可能小,要视具体情况而定。 15 下列说法错误的是（） A转子流量计的环形流通截面是变化的，基本上同流量大小成正比，但流过环形间隙的流速变化不大。 B 转子流量计的压力损失大，并且随流量大小而变化 C 16转子流量计的锥管必须垂直安装，不可倾斜调节结果存在余差的调节规律是（） A PID B PI C PD 17 调节器的正作用是指（）。A 测量值大于给定值时，输出增大 B 测量值大于给定值时，输出减小
现场仪表分类及各类仪表工作原理 按照检测测量功能的不同，可以分为温度检测仪表、流量检测仪表、液位检测仪表和压力检测仪表。 1、温度检测仪表：按工作原理分膨胀式、热电阻、热电偶及辐射式；按测量方式分接触（双金属温度计、压力式温度计、热电阻、热电偶）和非接触（光学高温计、辐射高温计、红外测温（硫磺制硫炉）两类。 2、压力检测仪表：主要有应变式、霍尔式、电感式、压电式、压阻式、电容式。常见有压力表、压力变送器等。 3、流量检测仪表：分节流式流量计（孔板、喷嘴、文丘里）、容积式流量计（转子式、刮板式、活塞式）、流体振动式流量计、电磁流量计、超声波流量计、转子流量计、质量流量计。 4、液位计检测仪表：分恒浮力式（浮球式、磁翻板、浮子钢带）和变浮力式液位计（浮筒液位计）。差压式液位计（双法兰液位计）、电容式液位计（射频导纳）、超声波液位计（雷达）、放射性液位计（中子料位计）。 一、差压仪表的工作原理：节流式测量流量的方法是以能量守恒定律和流体流动连续性定律为基础的，充满管道的流体，当它们流过节流装置时，流体在节流装置处形成局部收缩，从而流速增加，静压力降低。在节流装置前后产生了压差，流量越大压差也就越大，在一定的条件下，流量的平方与差压成正比。 二、质量流量计工作原理：科里奥利质量流量计,是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。振荡驱动器放在直管部分的中间位置，当管中流体以一定速度流动时，由于驱动器作用，使管子分开或靠近, 当驱动器使管子分开时，在振点前的流体中产生的科里奥利力与振动力方向相反，减慢管子的运动速度；而在振点之后管中流体产生的科氏力与振动方向相同，加快管子的运动速度。当驱动器使管子靠近时，则产生相反的结果。传感器1、传感器2可测得两处管子运动的相位差，由此得到测量管中流体的质量流量，传感器将模拟信号传给转换单元处理，经质量、密度计算和温度修正后，得出正确值。
常用温度测量仪表分类文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
温度测量仪表的分类 温度测量仪表按测温方式可分为接触式和非接触式两大类。通常来说接触式测温仪表比较简单、可靠，测量精度较高；但受耐高温材料的限制，不能应用于很高的温度测量。非接触式仪表测温是通过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体的发射率、测量距离、烟尘和水气等外界因素的影响，其测量误差较大。 按工作原理分为膨胀式、电阻式、热电式，辐射式。 玻璃管温度计是根据液体热膨胀原理测温，双金属温度计是根据固体热膨胀原理测温，热电阻根据热阻效应原理测温，热电偶根据热电效应原理测温，辐射高温计根据热辐射原理测温。 一、热电偶 热电偶是工业上最常用的温度检测元件之一。其优点是： ①测量精度高、热惯性小。因热电偶直接与被测对象接触，不受中间介质的影响。 ②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。 ③构造简单，使用方便。 ④输出信号为电信号，便于远传。 1．热电偶测温基本原理
将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A 和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个电流,这种现象称为热电效应。热电偶就是利用这一效应来工S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 工业用热电偶的测温范围见下表： 在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃，B偶不用补偿导线，用普通的屏蔽线。 2、热电偶的结构 一般由热电极、绝缘套管、保护管、接线盒组成。普通型热电偶按其安装时的固定形式可分为固定螺纹连接、固定法兰连接、活动法兰连接无固定装置等多种形式。 热电极：一般金属Φ~，昂贵金属Φ~，长度与被测物质有关，一般为 300~2000mm，通常在350mm左右； 绝缘管：隔离热电偶与被测物，一般在室温下要5MΩ左右； 保护套管：避免受被测介质的化学腐蚀和机械损伤； 接线盒：固定接线座，连接补偿导线。 3、非标准型热电偶 ①铠装热电偶 铠装热电偶将热电偶丝用无机物绝缘及金属套管封装，压实成可挠的坚实组合体，惯性小，挠性、机械强度及耐压性能好，结构坚实可耐强烈的振动和冲击，可用于快速测温或热熔量很小的物体的测温部位，还可用于高压设备测温。 ②钨铼系热电偶
测量仪器的原理及制作 1、前言 在物理实验和生产实际中。往往需要高精度的测量。环境温度对测量的影响是一个重要的因素。因此要求我们必须对环境温度进行精密的测量。对测量仪器也应有如下的要求，即制造成本低。测量精度高。湿度传感器探头,不锈钢电热管,PT100 传感器,流体电磁阀,铸铝加热器,加热圈 线形度好，应用范围广。便于安装和调试。目前市场上有多种传感器可以用来实现温度的测量。常用的有石英温度计、光纤传感温度计、热敏电阻温度计等在上述几种器件中，石英温度计灵敏度最高，目前可达到℃数量级然而，这些传感器的价格一般都比较贵。线性度难以达到精密测量的要求。 我们所知道红外光的特性：单色性好，抗干扰，比较适合高精度的测量。我们所要设计的仪器结构简单.容易制作，便于安装，可进行高精度的温度测量，该温度测量可直接输出到微机或pc 机进行后期的数据处理，十分方便易行。2、仪器的原理和用途 我们采用微品玻璃陶瓷材料制成一个圆筒，这种微晶玻璃陶瓷材料具有真空性好、耐高低温、绝缘和耐酸碱腐蚀等性能，其基本性能指标如下：使用温度- 273℃～1000℃体积电阻率1.08x1014Ω-cm，热膨胀系数为 αl=8.6x10-6/℃，微品玻璃陶瓷抗热冲击性能非常好，从800℃急冷至0℃不破碎，200℃急冷到0℃强度不变化。在筒内的一端固定一根长L=10cm 的薄有机玻璃圆筒，在筒内另一端固定一个红外位移传感器，并且让有机玻璃棒的自由端将红外接收管的接收面遮住一半，使其工作在线性度最好的区域。由于有机玻璃的热膨胀系数为α2=1.7x10-4/℃，两者相差达2 个数量级，
温度测量仪表标准作业指导书
一、目的 细化和量化温度测量仪表设备的安装、故障排除和校验维护，使温度测量设备正确稳定运行。 二、范围 热电偶、热电阻、双金属温度计等温度测量仪表的安装，维护和故障排除作业 三、作业流程图 四、标准作业指导 第一部分:温度测量仪表安装----以热电偶安装为例 1、作业准备 1.1、作业材料
1.2、热电偶测温原理及结构 1)热电偶测温原理 热电偶测温原理是基于赛贝尔效应，即两种不同成分的导体两端相连构成回路，若两连接端温度不同，则在回路内产生热电流，形成热电势。这个回路 产生的热电势由接触电势和温差电势组成。由于导体材料一定，热电偶产生的热 电势实际上是热电偶两端温度的函数，而且只与温度有关。 2)热电偶的结构 常用的热电偶是由热电极（热偶丝）、绝缘材料（绝缘管）和保护套管等部分构成的。 常用热电偶可分为标准热电偶和非标准热电偶两大类。标准热电偶有国家标准的热电势与温度、容许的误差、标准分度表等。我国从1988年1月1日起， 热电偶全部按IEC国标生产，并指定S、 R、 B、K、 E、 J、 T 7种标准化热 电偶为我国统一设计型热电偶。非标准型热电偶则一般用于特殊场合，国家并 没有统一制定严格的标准。 1.3、热电偶的选型 具体选型流程为：型号的选择—分度号的选择—防爆等级的选—精度等级的选择—安装固定形式的选择—保护管材质的选择—长度或插入深度的选择。 在选择热电偶的时候，要根据所要求的使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合因素进行参考。 1）选择测量精度和温度测量范围。 使用温度在1300℃~1800℃，要求精度比较高时，一般选用B型热电偶； 要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶； 使用温度在1000℃~1300℃要求精度又比较高可用S型热电偶和N 型热电偶；在 1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶； 250℃以下及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。 2）使用环境气氛的选择。
常用电工仪表的分类、基本组成及工作原理 1.常用电工仪表的分类 电气测量指示仪表种类繁多，分类方法也很多，了解电气渊量指示式仪表的分类，有助于认识它们所具有的特性，对学习电气测金指示式仪表的概况有一定的帮助。 下面介绍几种常见的电气测量指示仪表的分类方法。 (1)按工作原理分有磁电系、电磁系、感应系、静电系等。 (2)按被侧电量的名称分有电流表(安培表、毫安表和微安表)、电压表(伏特表、毫伏表)、功率表、电能表、功率因数表、频率表、兆欧表以及其他多种用途的仪表，如万用表等。 (3)按被测电流的种类分有直流表、交流表、交直流两用表。 (4)按使用方式分有开关式与便携式仪表。开关板式仪表通常固定安装在开关板或某一装置.七，一般误差较大，价格也较低，适用于一般工业测量。便携式仪表误差较小(准确度较高)，价格较贵，适于实验室适用。 (5)按仪表的准确度分有0.1,0.2,0.5,1.0,1.5,2.5,5.0共七个等级。 此外.按仪表对电磁场的防御能力可分为Ⅰ,Ⅱ,Ⅲ,Ⅳ四级;按仪表使用条件分为A,B,C三组。 2.电工仪表的基本组成和工作原理 电工指示仪表的基本工作原理都是将被测电量或非电量变换成指示仪表活动部分的偏转角位移量。被测量往往不能直接加到测量机构上，一般需要将被测量转换成测量机构可以测量的过渡量.这个把被测量装换为过渡量的组成部分叫测量线路。把过渡量按某一关系转换成偏转角的机构叫测量机构。测量机构有活动部分和固定部分组成，它是仪表的核心。如图A1所示，电工指示仪表一般有测量线路和测量机构这两个部分组成。 测量机构的主要作用是产生使仪表的指示器偏转的转动力矩，以及使指示器保持平衡和迅速稳定的反作用力矩及阻尼力矩。 测量线路把被测电量或非电量转换为测量机构能直接测量的电量时，测量机构活动部分在偏转力矩的作用下偏转。同时测量机构产生反作用力矩的部件所产生的反作用力矩也作用在活动部件上，当转动力矩与反作用力矩相等时，可动部分便停止下来。由于可动部分具有惯性，以至于其达到平衡时不能迅速停止下来，而是在平衡位置附近来回摆动。测量机构中的阻尼装笠产生的阻尼力矩使指针迅速停止在平衡位置上，指出被测量的大小，这也就是电工指示仪表的基本工作原理。
温度测量方法 2011-04-17 18:47 温度测量方法 我们大家都知道温度是表征物体冷热程度的物理量。而测量温度的标尺是温度计，其按照测量方式可以分为接触式和非接触式两种。 通常来说的接触式测量仪表比较简单、可靠，测量精度高，但是因为测温元件与被测介质需要进行充分的热交换，所以其需要一定的时间才能达到热平衡，所以，存在测温延迟现象，同时受耐高温和耐低温材料的限制，不能应用于这些极端的温度测量。非接触式仪表测温仪是通过热辐射的原理来测量温度的，测温元件不需要与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体发射率、测量距离、烟尘和水汽等外界因素的影响，其测量误差较大。 下面就简单介绍几种温度计： 1、气体温度计：利用一定质量的气体作为工作物质的温度计。用气体温度计来体现理想气体温标为标准温标。用气体温度计所测得的温度和热力学温度相吻合。气体温度计是在容器里装有氢或氮气（多用氢气或氦气作测温物质，因为氢气和氦气的液化温度很低，接近于绝对零度，故它的测温范围很广），它们的性质可外推到理想气体。这种温度计有两种类型：定容气体温度计和定压气体温度计。定容气体温度计是气体的体积保持不变，压强随温度改变。定压气体温度计是气体的压强保持不变，体积随温度改变。 2、电阻温度计：根据导体电阻随温度而变化的规律来测量温度的温度计。最常用的电阻温度计都采用金属丝绕制成的感温元件，主要有铂电阻温度计和铜电阻温度计，在低温下还有碳、锗和铑铁电阻温度计。精密的铂电阻温度计是目前最精确的温度计，温度覆盖范围约为14～903K，其误差可低到万分之一摄氏度，它是能复现国际实用温标的基准温度计。我国还用一等和二等标准铂电阻温度计来传递温标，用它作标准来检定水银温度计和其他类型的温度计。分为金属电阻温度计和半导体电阻温度计，都是根据电阻值随温度的变化这一特性制成的。金属温度计主要有用铂、金、铜、镍等纯金属的及铑铁、磷青铜合金的；半导体温度计主要用碳、锗等。电阻温度计使用方便可靠，已广泛应用。它的测量范围为-260℃至600℃左右。 3、温差电偶温度计：利用温差电偶来测量温度的温度计。将两种不同金属导体的两端分别连接起来，构成一个闭合回路，一端加热，另一端冷却，则两个接触点之间由于温度不同，将产生电动势，导体中会有电流发生。因为这种温差电动势是两个接触点温度差的函数，所以利用这一特性制成温度计。若在温差电偶的回路里再接入一种或几种不同金属的导线，所接入的导线与接触点的温度都是均匀的，对原电动势并无影响，通过测量温差电动势来求被测的温度，这样就构成了温差电偶温度计。这种温度计测温范围很大。例如，铜和康铜构成的温差电偶的测温范围在200～400℃之间；铁和康铜则被使用在200～1000℃之间；由铂和铂铑合金（铑10%）构成的温差电偶测温可达千摄氏度以上；铱和铱铑（铑50%）可用在2300℃；若用钨和钼（钼25%）则可高达2600℃ 4、高温温度计：是指专门用来测量500℃以上的温度的温度计，有光测温度计、比色温度计和辐射温度计。高温温度计的原理和构造都比较复杂，这里不再讨论。其测量范围为500℃至3000℃以上，不适用于测量低温。 5、指针式温度计：是形如仪表盘的温度计，也称寒暑表，用来测室温，是用金属的热胀冷缩原理制成的。它是以双金属片做为感温元件，用来控制指针。双金属片通常是用铜片和铁片铆在一起，且铜片在左，铁片在右。由于铜的热胀冷缩效果要比铁明显的多，因此当温度升高时，铜片牵拉铁片向右弯曲，指针在双金属片的带动下就向右偏转（指向高温）；反之，温度变低，指针在双金属片的带动下就向左偏转（指向低温）。
