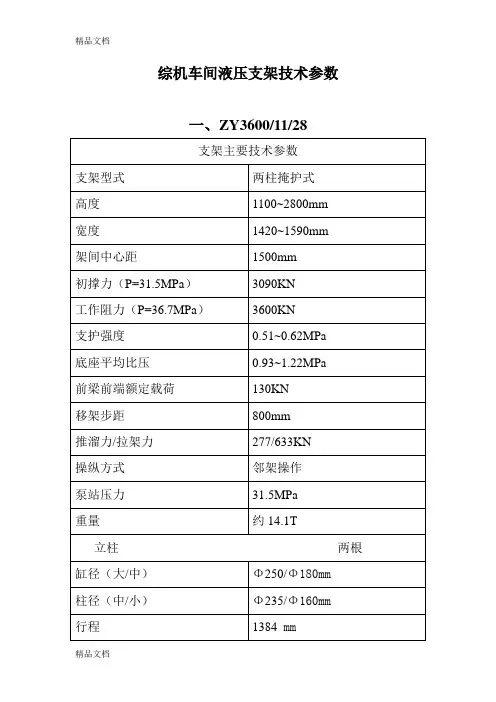

9200／25／50D液压支架（郑州）
总体
型式两柱四连杆掩护式中心距1.75m
支撑高度 2.5-5.0m
支护宽度 1.66-1.86m
初撑力7916 （P＝31.5）工作阻力9200（P＝36.6）支护强度 1
对底板比压 2.51
适应煤层倾角≤15°
运输外形尺寸约7.56×1.66×2.5m 操作方式电液控制
质量≈36300
立柱双伸缩
缸径Φ400／Φ290
柱径Φ380／Φ260
初撑力3958（P＝31.5）工作阻力4600（P＝36.669.68）
数量2根
推移千斤顶
缸径Φ180
杆径Φ110
行程960
推力802（P＝31.5）
拉力502（P＝31.5）
数量1根
抬底座千斤顶
缸径Φ160
杆径Φ105
行程260
推力633（P＝31.5）拉力361（P＝31.5）数量1根
伸缩千斤顶
缸径Φ100
杆径Φ70
行程900
推力247（P＝31.5）拉力126（P＝31.5）数量2根
护帮千斤顶(一级)
缸径Φ100
杆径Φ70
行程620
推力247（P＝31.5）拉力126（P＝31.5）工作阻力259（P＝33.0）数量2根
护帮千斤顶(二级)
缸径Φ80
杆径Φ60
行程203
推力158（P＝31.5）拉力69（P＝31.5）工作阻力166（P＝33.0）数量2根
侧推千斤顶
缸径Φ80
杆径Φ60
行程200
推力158（P＝31.5）
拉力69 （P＝31.5）
数量4根
配套设备
采煤机76
输送机1000/1400

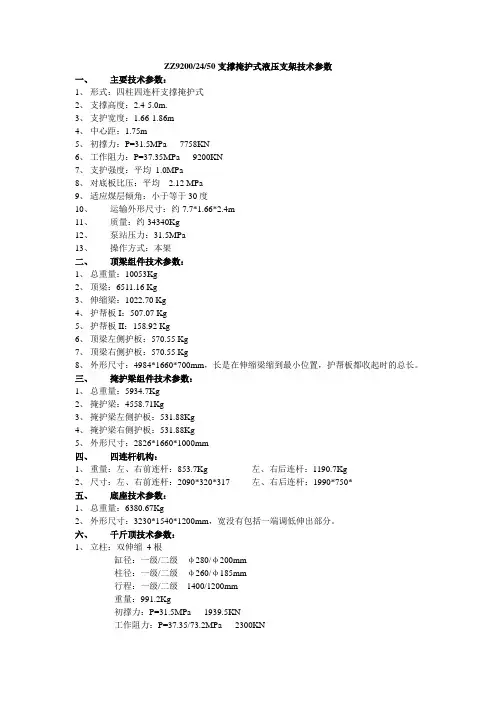

9200／24／50液压支架（沈阳天安、郑州、平阳）
总体
型式支撑掩护式
支撑高度 2.4-5.0m
支护宽度 1.65-1.85m
初撑力7755 （P＝31.5）中心距 1.75m
工作阻力9200（P＝38.5/70.0）支护强度≥0.94
对底板比压≤2.1
适应煤层倾角≤30°
最大件外形尺寸 5.0×1.5×2.2m
操作方式本架手动
最大件重量≤15t
进液管径Φ50
回液管径Φ65
立柱
缸径Φ280／Φ200
柱径Φ260／Φ170
初撑力1939（P＝31.5）工作阻力2300（P＝37.473.3）
数量4根
推移千斤顶
缸径Φ200
杆径Φ140
行程900
推力990（P＝31.5）
拉力505（P＝31.5）
数量1根
调底座千斤顶
缸径Φ140
杆径Φ105（内注液）行程200
推力485（P＝31.5）
拉力213（P＝31.5）数量1根
抬底座千斤顶
缸径Φ140
杆径Φ105（内注液）行程240
推力485（P＝31.5）拉力213（P＝31.5）数量1根
伸缩千斤顶
缸径Φ100
杆径Φ70
行程1000
推力247（P＝31.5）拉力126（P＝31.5）数量2根
护帮千斤顶
缸径Φ100
杆径Φ70
行程（一级/二级）485/310
推力247（P＝31.5）拉力126（P＝31.5）工作阻力267（P＝34.0）数量1根
侧推千斤顶
缸径Φ80
杆径Φ60
行程200
推力159（P＝31.5）
