焊接符号及识图
目录
第一章：焊缝的基本搭接形式
第二章：焊缝的基本坡口形状
第三章：焊缝的基本尺寸及其相关概念第四章：焊接符号
第五章：焊接识图的基本知识
第六章：欧美和日本焊接符号的简单介绍第七章：焊接参数的基本单位介绍
第一章：焊缝的基本搭接形式一、对接：
二、搭接：
三、直角接：
四、T形接头：
五、斜角接：
第二章：焊缝的基本破口形状
第三章焊缝的基本尺寸及相关概念
一、焊趾：
焊缝表面与母材的交接处。
二、焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
三、焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
四、焊脚尺寸：
在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。
五、焊脚：
在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离。
六、熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
九、焊根：
焊缝背面与母材的交接处；
十、弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
十一、熔池：
熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部分；
图一
焊缝成形系数（￠）=B/H
图二
十二、破口角度：
两破口之间的夹角；
十三、破口面角度：
待加工破口的端面与破口面之间的夹角；
第四章：焊接符号
一、焊接符号定义：
是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；
二、焊接符号的组成：
（一）、焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号（二）、指引线：由箭头线和基准线组成。
（三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定，绘制焊接图时必须严格遵守。
将符号和数值相对基准线的标注位置分为A~G七个区。各区相对基准线的位置固定，不论标注的箭头线方向如何变化，它们相对基准线的位置不会改变。
焊缝符号的基本标注格式
A区：属主要功能区：标注基本符号、特殊符号、补充符号中的垫板符号，辅助符号中的平面、凸面、凹面符号；
B区：属补充功能区：布置在A区的上方或下方，标注焊缝尺寸中的坡口角度α，坡口面角度β和根部间隙b；
C区：在基本符号的左侧，标注焊缝横截面上的尺寸符号和数值，如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效
厚度S、根部半径R、焊缝宽度C和熔核直径d；
D区：在基本符号的右侧，标注交错焊缝符号，标注焊缝的纵向（长度方向）尺寸数值，如焊缝段数n值、焊缝长度l值和焊缝间距e值；
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区：标注补充符号中的尾部符号，在尾部符号后标注相同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
五、举例：（例1）
例2
例3
例4
第五章：焊接识图的基本知识
一、图纸的基本结构：
1、主视图：眼睛平视所看到的图形；
2、俯视图：眼睛垂直向下看到的图形；
3、左视图：眼睛从视图的左侧看到的图形；
4、剖视图：从视图中某个剖面剖开所看到的视图；
5、向视图：从视图中的某个方向所看到的视图。
举例
二、绘图的基本线型：
粗实线：表示能看见的外轮廓线；
细实线：表示能看见的内部线型，线宽是粗实线的1/3；
点划线：表示某种图形的中心线；
虚线：表示在某个方向无法看到的线型；
双点划线：是一种辅助线；
第六章：欧美和日本焊接符号的简单介绍一、欧美焊接符号举例：
例1：
焊接符号表示的意义：
4.5 ------表示焊点直径；
[3] ------ 根据图示说明，表示此项为CC或SC项；
6 --------表示这是第六处CC或SC 项；
BETWEEN ①AND ②------ 表示①件和②件两点之间的焊点；
12X ------ 表示这两个之间的点焊数量为12个。
二、日本焊接符号举例：
焊接符号表示的意义：
A------ 根据图示要求，表示关键和重要特性。
第七章：焊接工艺参数的基本介绍
一、焊接电流（Ⅰ）
在焊接过程中，焊接设备电流表上的读数。电流值是在施焊过程中，在某一范围内波动。它波动越小，电流值越稳定，焊接的效果越好。
电流单位：安培（A）
注意：（电阻焊）点凸焊设备上电流读数X100后才是实际的焊接电流。
二、焊接电压（U）：
在焊接过程中，电压表上的读数。
焊接是采用大电流、小电压的过程，在采用CO2气体保护焊时，电压值基本上不会变化，变化很小，因为采用的平特性电源进行焊接。
单位：伏特（V）
三、气体流量：
在焊接过程中，气体流量计上的读数
表示焊接时，保护气体的流速，每分钟气体从工作站流入焊枪的体积数。
单位：L/min
L ---- 体积单位：升
Min------ 时间单位：分钟
四、焊接速度（V）：
表示焊接时，每分钟所焊焊缝的长度。是焊接快慢程度的体现。
单位：cm/min 每分钟多少厘米。
五、送丝速度：
表示焊接时，每分种焊丝的熔化速度，是焊丝熔化快慢程度的体现。（电流越大，送丝速度越快）
单位：cm/min 每分钟多少厘米。
六、气压（P）：
在点凸焊时，气压表上的读数。
单位：兆帕（MPa）
七、时间周波：
每周波是0.02秒。是点凸焊工艺的重要参数。
建筑钢结构设计图中的焊接符号 ..
..
..
表中所示说明如下： 1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求 焊缝与母材等强。省去了对坡口尺寸或焊脚要求的标注。反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。 在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。 2. 带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。 但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。 由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。 所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。见表中序号15、16、20、21。 3. 对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。 4. 序号17、19、26、27，表示的是背面封底焊，该图形基本是按GB/T324-2008《焊缝符号表示法》中表A.3 补充符号的标注示例中序号1的图形。 5. 序号17、18、19表示的是全熔透焊，虽是单面带钝边的坡口，但焊缝符号上没有数字，表示为等强焊缝，所以可以按全熔透来定义，且如中心位置也标上涂黑的圆圈，就影响了背面焊缝形状的表示了。而序号15、16由于是板中部的钝边，标注涂黑的圆圈更能醒目和直观是全熔透焊。 6. 序号232、23是背面带垫板的全熔透焊，不管它是否带纯边，见到带垫板的应是全熔透的是无疑的。 7. 序号28为电渣焊，因国标中没有，是补充。有的图纸中以类同塞焊的形状表示，但它容易和塞焊符号混淆。所以以在基准线取中的方框来表示较好。 8. U形坡口是厚板焊接的理想坡口，是今后的发展方向，所以也列在其中，便于以后使用。 9. 其它焊接符号，辅助符号仍按国家标准中的规定实行。 设计详图中的焊接符号标注是广大钢结构设计人员很费精力的工作，有一套简捷、直观、好记、合理、先进的焊接符号是我国钢结构事业发展的需要。本文所表示的一些符号，旨在为推动我国焊缝符号标准的进步起一个抛砖引玉的作用。大家都来参与其修改与完善，争取我国焊接符号标准的早日换版，为我国钢结构事业的进步而努力。 ..
焊接符号大全 什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。 焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个: (1) GB324一1988《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表
变电站二次图纸识图方法 会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 一、二次识图须准备的相关知识 1、常用的概念说明 接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。 原理接线图：用以表示测量表计、控制信号、保护和自动装 置的工作原理。原理图反映的整个装置（回路）的完整概念，
主要用于了解装置、回路的动作原理。在原理图中，各元件是 整块形式，与一次接线有关部分划在一起，并由电流回路或电 压回路联系起来。但图中无端子编号、各回路交叉，实际使用 常干不便。 展开图：是另一种方式构成的接线图，各元件被分成若干部 分。元件的线圈、触点分散在交流回路和直流回路中。在展开 图中依电流通过的方向，画出按钮、触点、线圈和它们端子编 号，由左至右，由上到下排列起来，最后构成完整的展开图。 在图的右侧还有文字说明回路的作用。特点是条理清晰，非常 方便对回路的逐一分析与检查。常见的展开图有电流、电压回 路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上 全部设备的安装位置，并指明各设备在整个屏中的设备编号。 用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编 号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明 各设备在整个屏中的设备编号。用于了解一个屏设备的布置情 况（安装位置、设备型号和设备的编号）。 安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安 装接线图。图中每个设备都有按一定顺序的编号、代号，设备的 接线端子（柱）也有标号，此标号完全与产品的实际位置对 应。每个接线端子还注明有连接的去向。
二次回路识图技巧 一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。 由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。 电气图中的文字说明和设备元件明细表总称技术说明。文章说明标注电路的某些要点，安装要求及注意事项。主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。元件明细表列出电路中元件代号、名称、型号、符号、规格等。元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。 标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。 1.1图纸的一般规定 图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。阅读电气工程图必须首先了解这些规定。 1.图幅分区 由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4，其尺寸见表1。 当需要较长的图纸时，应采用表2所规定的幅面。 下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基
表2 较长图纸的实际幅面 幅面代号A3×3A3×4A4×3A4×4A4×5尺寸 420×891420×1189297×630297×841297×1051（B×L） 图1.1 （a）留有装订边的A3图框 图1.1 (b) 不留装订边的A3图框 为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。见下图1.2。
IMM国际煤机集团 郑州四维 设计研究院内部培训
2009年12月16日 焊缝符号的表示方法 一、焊缝符号 1.基本符号－是用来表示焊缝横截面形状的符号 （如角焊缝、坡口焊等） 2.辅助符号－是用来表示焊缝表面形状特征的符号 （如坡口焊符号上加一水平线表示焊平等） 3.补充符号－是用来补充说明焊缝的某些特征的符号 （三面焊符号、周围焊符号等） 1.常用的基本符号（见表一） 1.1角焊缝 1.1.1基本符号 1.1.2焊缝型式 1.1.3标注方法 1.2 V形焊缝（双边坡口焊） 1.2.1基本符号 1.1.2焊缝型式
1.1.3标注方法 1.3单边V形焊缝（单边坡口焊） 1.3.1基本符号 1.3.2焊缝型式 1.3.3标注方法 按照设液压支架设计规范11.1.17，“外露焊缝尽量不留缺口”的原则如：顶梁中的横筋和主筋一样高时筋板就要倒角（能用标准板时用B2或B3）1.4带钝边J形焊缝 1.3.1基本符号 1.3.2焊缝型式 1.3.3标注方法 1.5塞焊缝或槽焊缝 1.5.1基本符号 1.5.2焊缝型式 1.5.3标注方法 表一：常用的基本符号
2.辅助符号-是用来表示焊缝表面形状特征的符号（见表二）平面符号、凹面符号、凸面符号 表二：辅助符号
3.补充符号――是用来补充说明焊缝的某些特征的符号（见表三） 如周围焊，三面焊，现场焊等 表三：补充符号 二|、符号在图样上的位置 1、基本要求 完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还
包括指引线，一些尺寸符号及数据。 指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，一条为虚线）两部分组成。（见图1）。 图1：指引线 2箭头线和接头的关系（见图2） 2.1接头的箭头侧 2.2接头的非箭头侧 3.箭头线的位置 箭头线相对焊缝的位置一般没有特殊要求，但是在标注V、J形焊缝时，箭头线应指向带有坡口一侧的工件。见图3（a）必要时，允许箭头线弯
钢结构中的一些符号 数字均表示构件或图纸编号，和截面性质无关，不要被误导。 W-GSC-1 即屋面水平支撑(钢) 编号是1.在水平支撑详图中找到编号是1的就是它了. GHJ钢桁架. TZ梯柱 GTL钢梯梁 TL梯梁 GL钢梁(也常见于砼结构的过梁编号). GKZ钢框架柱 GTZ2编号为2的钢梯柱 GL2常见标识于钢框架中,编号为2的钢梁 YC：隅撑，也就是加在梁、柱的端部，增加其侧向刚度的构件。 GXL：这个可以有多种解释，钢箱梁，钢悬梁等，看具体环境了。 GXG:刚性系杆 总之： 1、G（）L，第一个G表示材料，为钢；最后一个L，表示梁；中间如果有的话表示修饰性的。如GKL表示钢框梁，GCL表示钢次梁等等。 2、G（）Z，表示钢柱，中间修饰的意义如上。 3、GHJ，HJ表示桁架，G可能表示钢的意思，不知道你的具体情况不敢妄论。如 WHJ：外伸桁架； DHJ：带状桁架等等。 4、ZC表示支撑,DZC：垂直支撑；SZC：水平支撑。 ◆工字钢与HW、HM、HN、H型钢的区别是什么？ 工字钢 工字钢也称钢梁，是截面为工字形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。 腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，如32a#32b#32c#等。工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#
。经供需双方协议供应的热轧普通工字钢规格为12-55#。工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。 ◆工字钢HW、HM、HN、H型钢的区别 工字钢翼缘是变戴面，靠腹板部厚，外部薄。 H型钢的翼缘是等截面，HW、HM、HN、H是H型钢的通称，H型钢是焊制，HW、HM、HN是热轧，其中的“W、 M、N”分别是英语“宽”、“中”、“窄”"的头一个字母“wide、middle、narrow”； HW、HM、HN源于欧洲标准，HEB是德国标准的工字钢。其中I、HW、HN工字钢已广泛在我国使用和生产。 HEA、HEB、HEM在许多德国设计图上会看到，在国内市场上还很难购买到。 HW叫宽翼缘H型钢，是H型钢高度和翼缘宽度基本相等，主要用于钢筋砼框架结构柱中钢芯柱，也称劲性钢柱，在钢结构中主要用于柱； HM叫中翼缘H型钢，是H型钢高度和翼缘宽度比例大致为1.33~~1.75，主要在钢结构中用做钢框架柱，在承受动力荷载的框架结构中用做框架梁。例如:设备平台； HN叫窄翼缘H型钢，是H型钢高度和翼缘宽度比例大于等于2;主要用于梁。 ◆工字钢的用途相当于HN型钢 1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。 2、H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理它们能使钢材更高地发挥效能，提高承裁能力。不同于普通工字型的是H型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列，型号齐全，便于设计选用。 3、H型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。Ｈ型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。国内可生产的最大轧制H型钢高度为800ｍｍ，超过了只能是焊接组合截面。我国热轧H型钢国标（GB/T11263-1998）将H 型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HH和HU。窄翼缘H型钢适用于梁或压弯构件，而宽翼缘H型钢和H型钢桩则适用于轴心受压构件或压弯构件。工字钢与Ｈ型钢相比，等重量前提下，w、ix、iy都不如h型钢。 4、H型钢规格：H×B×Tw×Tf H-截面高度，B-截面宽度，Tw-腹板厚度，Tf-翼缘厚度
GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别）XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号
4 钢结构 4.1.1 常用型钢的标注方法应符合表4.1.1中的规定。 4.2 螺栓、孔、电焊铆钉的表示方法 4.2.1 螺栓、孔、电焊铆钉的表示方法应符合表4.2.1中的规定。
4.3 常用焊缝的表示方法 4.3.1 焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》(GB 324)中的规定外，还应符合本节的各项规定。 4.3.2 单面焊缝的标注方法应符合下列规定: 1 当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方(图4.3.2a)；当箭头指向焊缝所在另一面(相对应的那面)时，应将图形符号和尺寸标注在横线的下方(图4.3.2b)。 2 表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K(图4.3.2c)。 4.3.3 双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸(图4.3.3a)；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸(图4.3.3b、c、d)。
焊接符号大全 焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。 符号中的信息和单元 问题1：焊接符号能够提供什么信息？ 答：焊接符号能够提供如下信息。接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。 问题2：焊接符号由哪些单元组成？ 答：一个焊接符号可以包括如下单元。参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。 参考线和箭头 问题3：参考线是什么？ 答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？ 答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。典型焊接符号显示出各种定位焊缝的一些信息，包括如下。 ①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。 ②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。 ③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。 ④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。如果是塞焊或开槽焊缝，R在这里表示填充深度。这个记号位于焊缝符号的中间位置。 ⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。 ⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。 ⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。
图纸上的焊接符号大全 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 基本坡口符号 坡口符（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例焊接符号标注实例及方法 在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。 焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全 钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。 钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。4、当为双面对称焊缝时。基准线可不加虚线。5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。6、基本符号、补充符号与基准线相交或相切，与
焊接符号 什么是焊接符号 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。 焊接符号有什么作用 焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一1988《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。 本标准适用于金属熔化焊及电阻焊。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T 985.3-2008 铝及铝合金气体保护焊的推荐坡口 GB/T 5185-2005 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212-2012 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1 焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。 焊缝的表示方法包括焊缝图示法和焊缝符号标注法。一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。3.2 焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。 图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定；GB/T 12212中常用的图示方法见附录C（规范性附录）。 3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。焊接方法在图样上标注时，按附录B（规范性附录）的规定。 要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。 4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。 示意图焊缝符号 注：不完全熔化的卷边焊缝用Ⅰ形 焊缝符号表示，并加注焊缝有效厚
4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。 表2 辅助符号 示意图 符号 焊缝表面平齐 焊缝表面凹陷 焊缝表面凸起
钢结构焊缝符号 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。 表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所
示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。标注对称
焊缝或双面埠缝可不加虚线，如图3-20所示。 焊缝尺寸符号及数据的标注原则如下： 1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。 2.在基本符号右边标注：焊缝长度l，焊缝间隙e，相同焊缝数量n。 3。在基本特号上边标注：坡口角度a，根部间隙b。 焊接符号标注实例及方法 在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。 焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

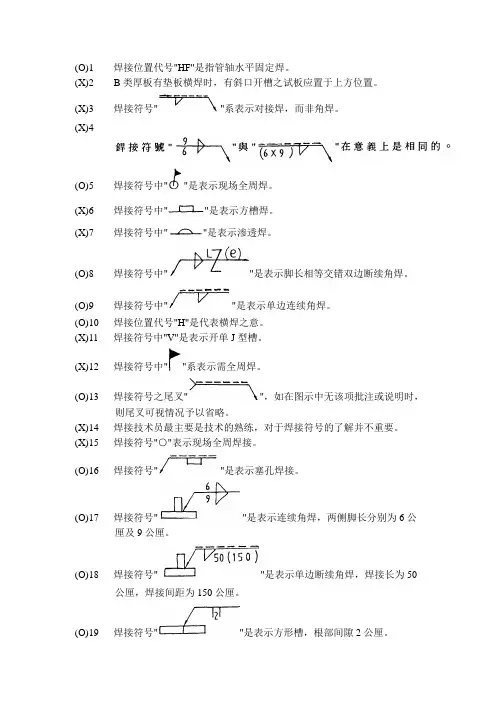

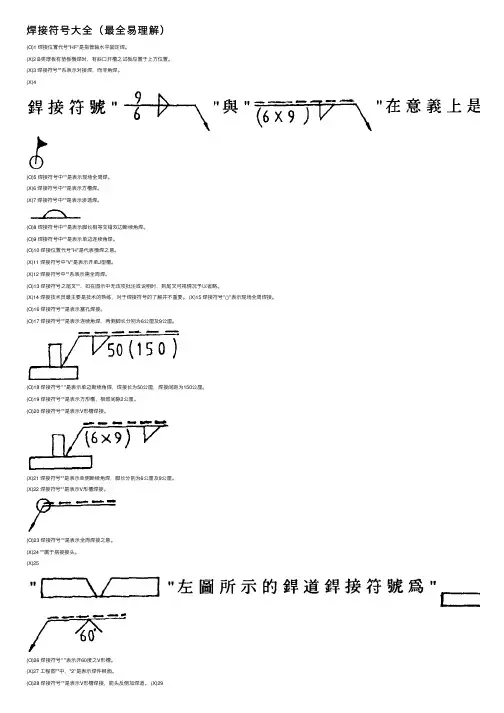

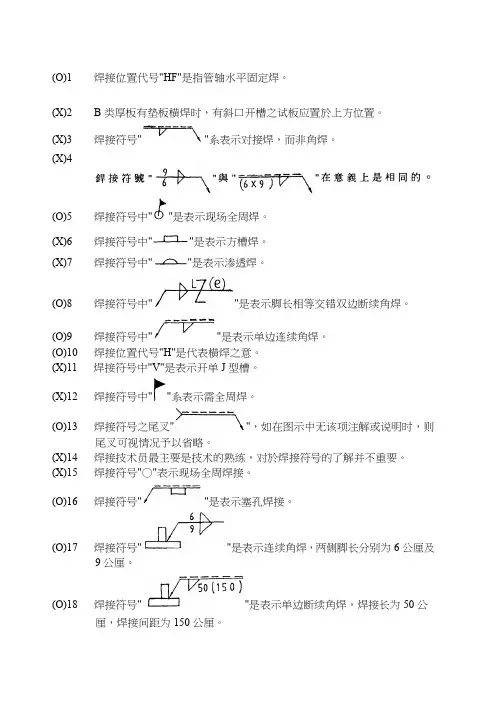

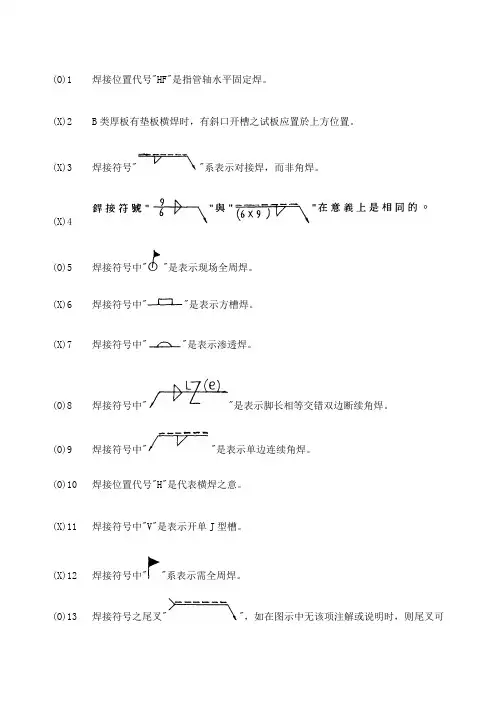

(O)1 焊接位置代号"HF"是指管轴水平固定焊。 (X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。 (X)3 焊接符号""系表示对接焊，而非角焊。 (X)4 (O)5 焊接符号中""是表示现场全周焊。 (X)6 焊接符号中""是表示方槽焊。 (X)7 焊接符号中""是表示渗透焊。 (O)8 焊接符号中""是表示脚长相等交错双边断续角焊。 (O)9 焊接符号中""是表示单边连续角焊。 (O)10 焊接位置代号"H"是代表横焊之意。 (X)11 焊接符号中"V"是表示开单J型槽。 (X)12 焊接符号中""系表示需全周焊。 (O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。 (X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。 (X)15 焊接符号"○"表示现场全周焊接。 (O)16 焊接符号""是表示塞孔焊接。 (O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。 (O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。 (O)19 焊接符号""是表示方形槽，根部间隙2公厘。
