（学案）高中物理选修1—1 第一章 电与磁
第 1 页 第2 页
1 第一章第六节 洛伦兹力初探
姓名 高二 班 学号 ◆ 自主梳理★★★
一、洛伦兹力：磁场对运动电荷的作用力。 【理解】
（1）通电导体在磁场中所受的安培力，实际上是运动电荷在磁场中所受的洛伦兹力的宏观表现。 （2）洛伦兹力的方向：
①洛伦兹力的方向不仅与磁场方向、电荷正负有关，还与电荷运动方向有关。可以用左手定则来判断运动电荷在磁场中所受的洛伦兹力的方向。
②左手定则：让磁感线垂直穿过掌心，四指指向与正电荷运动方向一致，与负电荷运动方向相反，大拇指所指的方向就是洛伦兹力的方向。
（3）洛伦兹力一定垂直于磁场方向，一定垂直于电荷运动方向。 （4）洛伦兹力的大小：
运动电荷在磁场中所受的洛伦兹力大小不仅与磁感应强度、电荷量有关，还与运动速度的大小及方向有关。 洛伦兹力的计算公式为：sin θf
qvB =（其中θ为B 与v 的夹角） ①当?=90θ时，即B ⊥v ，就是说当速度方向与磁场方向垂直时，则qvB =f ；
②当?=0θ
时，即B // v ，就是说当速度方向与磁场方向平行时，则0f =，运动电荷不受洛伦兹力。
【特别提醒】电荷在磁场中静止时不受洛伦兹力，运动时也不一定受洛伦兹力。必须是电荷在磁场中运动且运动方向与磁场方向不平行。
（5）洛伦兹力的应用：回旋加速器、磁流体发电机、电子显像管 【特别注意】
①洛伦兹力不会使电荷速度大小发生变化。（因为洛伦兹力的方向总是与速度方向垂直，根据牛顿第二定律，洛伦兹力产生的加速度的方向也总是与速度方向垂直，这个加速度只改变电荷的速度方向，不改变速度大小。）
②洛伦兹力对电荷不做功。（因为洛伦兹力的方向总是与电荷速度方向垂直，所以洛伦兹力对电荷不做功，电荷的动能不变。）
③带电粒子垂直进入匀强磁场并只受洛伦兹力时，将会做匀速圆周运动，这是因为洛伦兹力总是与速度方向垂直，只改变速度方向，不改变速度大小。
二、磁偏转：借助于磁场改变电子束运动方向或发生偏转的方法。 三、显像管：能够显示各种画面的显示器。
◆ 课堂练习★★★
1、(2009年）下列哪种力是洛伦兹力（ ）
A ．电荷间的相互作用力
B ．电场对电荷的作用力
C ．磁铁对小磁针的作用力
D ．磁场对运动电荷的作用力
2、(2009年）如图16 所示，重力不计的带正电粒子水平向右进入匀强磁场，对该带电粒子进入磁场后的运动情况，以下判断正确的是（ ）
A ．粒子向上偏转
B ．粒子向下偏转
C ．粒子不偏转
D ．粒子很快停止运动
3、（2011年）图10为磁流体发电机的示意图，流体中的正、负离子均受到匀强磁场的作用，向M 、N 两金属极板运动。下列说法正确的是（ ）
A ．正离子向M 极偏转，负离子向N 极偏转
B ．正离子向N 极偏转，负离子向M 极偏转
C ．正、负离子均向N 极偏转
D ．正、负离子均向M
极偏转
4、（2012年）(多选）带电粒子在磁场中发生偏转的物理原理可运用于各种科学实验和电器中．下面利用了此物理原理的装置有（ ）
5、（2010年）如图14所示，带正电的粒子q(不计重力)，水平向左进人匀强磁场，磁场方向垂直纸面向外．该粒子将（ ） A ．向下偏转 B ．向上偏转 c ．垂直纸面向里偏转 D ．垂直纸面向外偏转
6、（2010年）电子通过磁场时会发生偏转，这是因为受到（ ） A ．库仑力的作用 B ．万有引力的作用 C ．洛伦兹力的作用 D ．安培力的作用
7、（2013年）
带正电荷q 的粒子（不计重力）进入匀强磁场中，能在磁场中受力发生垂直纸面向内偏转的是
（ ）
【答案】
1、D
2、A
3、B
4、ABC
5、B
6、C
7、D
微型专题7 洛伦兹力作用下的实例分析 [学科素养与目标要求] 物理观念：知道速度选择器、磁流体发电机、电磁流量计的工作原理． 科学思维：进一步了解洛伦兹力在科技生活中的应用，提高学生的综合分析和计算能力．科学态度与责任：体会洛伦兹力的应用实例给现代科技生活带来的变化． 一、速度选择器 1．装置及要求 如图1，两极板间存在匀强电场和匀强磁场，二者方向互相垂直，带电粒子从左侧射入，不计粒子重力． 图1
2．带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝q v B ，即v ＝E B . 3．速度选择器的特点 (1)v 的大小等于E 与B 的比值，即v ＝E B .速度选择器只对选择的粒子速度有要求，而对粒子的质量、电荷量大小及带电正、负无要求． (2)当v ＞E B 时，粒子向F 洛方向偏转，F 电做负功，粒子的动能减小，电势能增大． (3)当v ＜E B 时，粒子向F 电方向偏转，F 电做正功，粒子的动能增大，电势能减小． 例 1 在两平行金属板间，有如图2所示的互相正交的匀强电场和匀强磁场．α粒子以速度v 0从两板左侧正中央垂直于电场方向和磁场方向射入时，恰好能沿直线匀速通过．供下列各小题选择的选项有：
图2 A．不偏转 B．向上偏转 C．向下偏转 D．向纸内或纸外偏转 (1)若质子以速度v0从两板左侧正中央垂直于电场方向和磁场方向射入时，质子将________． (2)若电子以速度v0从两板左侧正中央垂直于电场方向和磁场方向射入时，电子将________． (3)若质子以大于v0的速度从两板左侧正中央垂直于电场方向和磁场方向射入时，质子将________． (4)若增大匀强磁场的磁感应强度，其他条件不变，电子以速度v0沿垂直于电场和磁场的方向，从两板左侧正中央射入时，电子将________． [[答案]](1)A(2)A(3)B(4)C [[解析]]设带电粒子的带电荷量为q，匀强电场的电场强度为E，匀强磁场的磁感应强度为B.带电粒子以速度v0从左侧垂直射入正交的匀强电场和匀强磁场中时，若粒子带正电荷，则所受电场力方向向下，大小为qE；所受磁场力方向向上，大小为Bq v0.沿直线匀速通过时， ，即沿直线匀速通过时，带电粒子的速度与其带电荷量无关．如果显然有Bq v0＝qE，v0＝E B 粒子带负电荷，所受电场力方向向上，磁场力方向向下，上述结论仍然成立．所以，第(1)(2)两小题应选A.若质子以大于v0的速度从左侧射向两板之间，所受磁场力将大于电场力，质子带正电荷，将向上偏转，第(3)小题应选B.磁场的磁感应强度B增大，其他条件不变，电子所受磁场力大于电场力，电子带负电荷，所受磁场力方向向下，将向下偏转，所以第(4)小题应
洛伦兹力 在这篇文章内，矢量与标量分别用粗体与斜体显示。例如，位置矢量通常用表示；而其大小则用来表示。 不同电荷量的带电粒子，由于磁场（磁场方向从银幕内指出来）的影响，感受到洛伦兹力的作用，所呈现的可能运动轨道。 由于磁场的影响，电子射束的移动路径呈圆形。电子经过的路径会有紫色光发射出来。这是因为电子与玻璃球内的气体分子碰撞而产生的现象。 在电动力学里，洛伦兹力 (Lorentz force) 是运动于电磁场的带电粒子所感受到的作用力。洛伦兹力是因荷兰物理学者亨德里克·洛伦兹而命名。根据洛伦兹力定律，洛伦兹力可以用方程，称为洛伦兹力方程，表达为 ； 其中，是洛伦兹力，是带电粒子的电荷量，是电场，是带电粒子的速度，是磁场。 洛伦兹力定律是一个基本公理，不是从别的理论推导出来的定律，而是由多次重复完成的实验所得到的同样的结果。 感受到电场的作用，正电荷会朝着电场的方向加速；但是感受到磁场的作用，按照右手定则，正电荷会朝着垂直于速度和磁场的方向弯曲（详细地说，假设右手的大拇指与同向，食指与同向，则中指会指向的方向）。 洛伦兹力方程的项目是电场力项目，项目是磁场力项目。处于磁场内的载电导线感受到的磁场力就是这洛伦兹力的磁场力分量。
洛伦兹力方程的积分形式为 。 其中，是积分的体积，是电荷密度，是电流密度，是微小体元素。洛伦兹力密度是单位体积的洛伦兹力，表达为： 。 历史 亨德里克·洛伦兹 1892年，荷兰物理学家亨德里克·洛伦兹提出洛伦兹力的概念。但是，在洛伦兹之前，就已经有发掘出洛伦兹力方程的形式，特别是在詹姆斯·麦克斯韦的1861 年论文《论物理力线》里的公式 (77)： 、 、 ；
附件二：演示实验及分组实验数量明细表 初中物理 学生分组实验 八年级上 测不规则形状物体的体积 探究光的反射定律 探究光的折射规律 探究凸透镜成像规律 温度计和体温计的使用 探究水的沸腾 天平的使用 探究物质质量与体积的关系 测量物质的密度 八年级下 弹簧测力计的使用 探究杠杆的平衡条件 探究使用滑轮组时拉力与物重的关系 探究液体内部压强的特点 探究阿基米德原理 九年级上 探究串、并联电路电流的规律 探究串并联电路电压的规律 探究怎样用滑动变阻器改变小灯泡的电流 探究欧姆定律 用伏安法测量小灯泡的电阻 测算滑轮组的机械效率 研究物质的比热容 探究电磁铁的磁性强弱与哪些因素有关 九年级下 组装电动机 探究小灯泡的功率跟哪些因素有关 用伏安法测量小灯泡的电功率
教师演示实验 八年级上 真空不能传声 弦乐器的音调与哪些因素有关 光的直线传播 球面镜成像 光的色散现象 演示汽化和液化现象 演示升华和凝华现象 演示物质的磁性 比较物质的导电性 半导体的导电性 八年级下 探究滑动摩擦力的大小与什么因素有关 探究牛顿第一运动定律 惯性实验 探究二力平衡条件 演示连通器原理 探究压力的作用效果跟什么因素有关 用钩码和注射器测量大气压 探究沸点与气压的关系 探究浮力大小与哪些因素有关 九年级上 摩擦起电 用验电器检验物体是否带电 探究决定导体电阻大小的因素 探究动能的大小与什么因素有关 动能与势能的相互转化（滚摆、单摆实验） 演示热机的原理 演示磁体的磁场分布 演示奥斯特实验 演示通电螺线管周围的磁场分布 电磁继电器的使用 九年级下 探究磁场对电流的作用 探究电磁感应现象 试电笔的使用
探究洛伦兹力的表达式 开发区一中胡志凌 新课改最推崇的二字便是“探究”，在教材中也有着很多体现，“探究求合力的方法”“探究加速度与力和质量的关系”……当然由于或限于学生的理解能力、或限于高中学校的实验条件、或限于编写者的顾虑等原因，教材也没有拘泥于一味的要求探究，而是采用了陈述和探究相结合的方式。全国各地的高中教师在自己对相关物理知识的理解基础之上，结合教材演绎出了各具特色的不同知识点的探究方案，所以我也凑凑热闹，谈谈我对探究洛伦兹力的表达式的一点思考。 教材本节的题目是《磁场对运动电荷的作用力》，教材中的处理方法是：用生活实例引入新课，演示阴极射线在磁场中的偏转实验观察结果，比照安培力分析总结洛伦兹力的左手定则，利用电流的微观解释结合安培力的知识推导洛伦兹力的表达式，最后研究显像管的工作原理。基本思路吻合教材经常使用的“提出问题----解决问题----实际应用”的思维方式，文字简明扼要，给教师留下了足够自由发挥的空间。本着锻炼学生思维的目的，我在这儿采用了和教材不一样的处理方法。 【教学过程】 一、引课设计 课前小测：如图所示，当一个带正电的粒子沿虚线水平向右飞过时，不考虑地磁场带来的影响，小磁针会如何运动？为什么？ 学生很容易答出小磁针的北极会转向纸外，原因是带电粒子的定向移动形成等效电流，从而产生磁场使得小磁针在磁场作用下转动。 顺接学生回答的余韵提出质疑1：既然运动电荷对磁体（磁场）有力的作用，那么磁场对运动电荷有没有力的作用呢？ 二、设计并动手实验，观察现象 提出本节课的目标：本节课我们来研究这个力，需要设计实验来验证这个力是否存在，它的大小和方向如何确定，在日常生活中的应用。 探究活动1：首先我们需要设计一个实验来验证这个力是否存在，请同学们分小组讨论设计自己的实验方案。设计的时候要注意：本实验中使用到的实验仪器大家可能没有见过，同学们可以想出你想要达到的功能，然后向全班同学和老师寻求帮助看有没有相应的仪器。 学生通过讨论很容易发现困难所在： 1、需要有能够产生运动电荷的仪器 2、需要想办法让我们看到运动电荷的轨迹 结果老师介绍了阴极射线管，学生很容易就设计了实验方案，并预测了实验可能看到的现象。 三、探究判断洛伦兹力的方向 实验结果表明运动电荷在磁场中受到力的作用，这个力叫做洛伦兹力。 质疑2：为什么运动电荷在磁场中会受到力的作用，和我们已经学过的知识有什么可以联系的地方？ 学生轻松回答出：运动电荷形成等效电流会受到安培力的作用，所以运动电荷受到磁场的作用力。 追问质疑3：究竟是因为电流受到安培力而使运动电荷受到洛伦兹力还是运动电荷受到到洛伦兹力而是电流受到安培力？这两个力在本质上有什么关系？ 安培力是洛伦兹力的宏观表现 探究活动2：洛伦兹力的方向如何判断？结合三个问题思考 1、洛伦兹力和安培力的关系 2、不同电荷的运动方向和电流方向的关系 3、安培力方向的判断方法。 由学生总结出正负电荷的左手定则，并用前面观察到的实验结果进行验证。
1.如图所示，在两根劲度系数都为k的相同的轻质弹簧下悬 挂有一根导体棒ab，导体棒置于水平方向的匀强磁场中，且与磁 场垂直.磁场方向垂直纸面向里，当导体棒中通以自左向右的恒定 电流时，两弹簧各伸长了Δl1；若只将电流反向而保持其他条件 不变，则两弹簧各伸长了Δl2，求： (1)导体棒通电后受到的磁场力的大小? (2)若导体棒中无电流，则每根弹簧的伸长量为多少? 2.如图所示，A为电磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M.B 为铁片，质量为m，整个装置用轻绳悬挂于O点.当电磁铁通电、铁片被吸引上升 的过程中，轻绳上拉力F的大小为 A.F=mg B.Mg＜F＜（M＋m）g C.F=（M＋m）g D.F＞（M＋m）g 3：如图，通电细杆ab质量为m，置于倾角为θ的导轨上，导轨和杆间不光滑， 有电流时，杆静止在导轨上，下图是四个侧视图，标出了四种匀强磁场的方向其中摩擦力可能为零的是（） 4：如图所示，用细绳悬于O点的可自由转动的通电导线AB放在蹄形磁铁的 上方，当导线中能以图示方向电流时，从上向下看，AB的转动方向及细绳中 张力变化情况为（） A、AB顺时针转动，张力变大； B、AB逆时针转动，张力变小 C、AB顺时针转动，张力变小； D、AB逆时针转动，张力变大。 5：如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电流，电路中有一电阻值为R的电阻，其余电阻不计，将质量为m，长度为L的导体棒由静止释放，求导体棒在释放的瞬时加速度的大小。 1. 关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的说法是 A.跟电流方向垂直，跟磁场方向平行 B.跟磁场方向垂直，跟电流方向平行 C.既跟磁场方向垂直，又跟电流方向垂直 D.既不跟磁场方向垂直，又不跟电流方向垂直
高中物理会考复习《磁场》复习案 【文本研读案】 知识点一、磁场的性质: 磁体与磁体间、磁体与通电导体间、通电导体与通电导体间的相互作用，是通过 发生的。它的性质是对放入其中的磁极或电流有______ 的作用。 知识点二、磁感线 磁感线是一些有方向的，每一点的切线方向都跟该点的 __ 方向一 致。 磁感线的特点： 1.磁感线________闭合曲线，在磁体的外部磁感线由_____极出发，回到_____极。在磁体 的内部磁感线则由 _极指向______极。 2.任意两条磁感线不__________。 3.磁感线的疏密程度表示磁场的强弱，磁感线的地方磁场强，磁感线的地方磁场 弱。 4.匀强磁场的磁感线是等间距的______线。 知识点三、安培定则： 1.直线电流的磁感线分布：右手握住导线，让伸直的拇指所指的方向与______方向一致， 弯曲的_________所指的方向就是磁感线环绕的方向。 2.环形电流的磁感线分布：让右手弯曲的四指与____________的方向一致，伸直的拇指所指 的方向就是圆环轴线上___________的方向。 3.通电螺线管的磁感线分布：右手握住螺线管，让弯曲的四指与通电螺线管的电流方向一 致，伸直的拇指所指的方向就是___________________的方向。从外部看，通电螺线管的磁 场相当于________磁铁的磁场，用安培定则时，拇指所指的方向是磁场的______极的方向。 知识点四、磁感应强度：描述磁场强弱的物理量叫磁感应强度. 1.磁感应强度的方向：小磁针静止时极所指的方向规定为该点的磁感应强度的方向， 即磁场方向。 2.磁感应强度的大小：B=________。 3.磁感应强度的单位是，简称，符号。 4.在匀强磁场中，磁感应强度的大小和方向处处______。 知识点五、安培力：磁场对通电导线的作用力通常称为安培力. 1.安培力的大小： （1）当导线与磁场方向垂直时，安培力最大， F安= （2）当导线与磁场方向平行时，安培力最小， F安= 2.安培力的方向判断──左手定则：
洛伦兹力的应用 教学目标： 1.知识与技能 （1）理解运动电荷垂直进入匀强磁场时，电荷在洛仑兹力的作用下做匀速圆周运动。（2）能通过实验观察粒子的圆周运动的条件以及圆周半径受哪些因素的影响。推导带电粒子在磁场中做匀速圆周运动的半径周期公式，并会应用它们分析实验结果，并用于解决实际问题。 2.过程与方法 多媒体和演示实验相结合 3.情感态度及价值观 培养科学的探究精神 教学重点：掌握运动电荷在磁场中圆周运动的半径和周期的计算公式以及运用公式分析各种实际问题。 教学难点：理解粒子在匀强磁场中的圆周运动周期大小与速度大小无关。 教具：洛伦兹力演示仪 复习导入： 提问学生带电粒子在磁场中的受力情况： （1）平行进入磁场中：F=0；粒子将做匀速直线运动。 （2）垂直进入磁场中：F=Bqv。 猜想：粒子将做什么运动？ 教学过程： 一、理论探究： 匀速圆周运动的特点：速度大小不变；速度方向不断发生变化；向心力 大小不变；向心力方向始终与速度方向垂直。 洛伦兹力总与速度方向垂直，不改变带电粒子的速度大小，所以洛伦兹 力对带电粒子不做功且洛仑兹力大小不变。 洛伦兹力对电荷提供向心力，故只在洛伦兹力的作用下，电荷将作匀速 圆周运动。 二、实验演示： 用Flash演示正电荷和负电荷垂直进入匀强磁场中得运动。 介绍洛伦兹力演示仪： （1）加速电场：作用是改变电子束出射的速度 （2）励磁线圈：作用是能在两线圈之间产生平行于两线圈中心匀强磁 场。 实验过程：a、未加入磁场时，观察电子束的轨迹； b、加入磁场时，观察电子束的轨迹；
c 、改变线圈电流方向时，观察电子束的轨迹。 结论：带电粒子垂直进入匀强磁场时，做匀速圆周运动。 提问：若带电粒子是以某个角度进入磁场时，运动轨迹是什么呢？ 用Flash 演示带电粒子以某个角度进入磁场时的运动轨迹。 提问：为什么轨迹是螺旋形？ 小结：带电粒子在磁场中做匀速圆周运动的条件： （1）、匀强磁场 （2）、B ⊥V （3）、仅受洛伦兹力或除洛伦兹力外，其它力合力为零. 三、半径与周期 推导过程： 得： 提问： 磁场强度不变，粒子射入的速度增加，轨道半径将 增大 。 粒子射入速度不变，磁场强度增大，轨道半径将 减小 。 .......（1） .. (2) 由（1）（2）可得： 提问：周期与速度、半径有什么关系？ 四、应用 例1、匀强磁场中，有两个电子分别以速率v 和2v 沿垂直于磁 场方向运动，哪个电子先回到原来的出发点？ 例2、已知两板间距为d ，板间为垂直纸面向内的匀强磁场，带 电粒子以水平速度V 垂直进入磁场中，穿过磁场后偏转角 为30o 。求： （1） 圆心在哪里？ （2） 圆心角为多大？ （3） 轨道半径是多少？ （4） 穿透磁场的时间？ 五、作业：P123 1,2,3,4题 r mv Bqv 2=Bq mv r =v r T ?=π2Bq mv r =Bq m T π2=

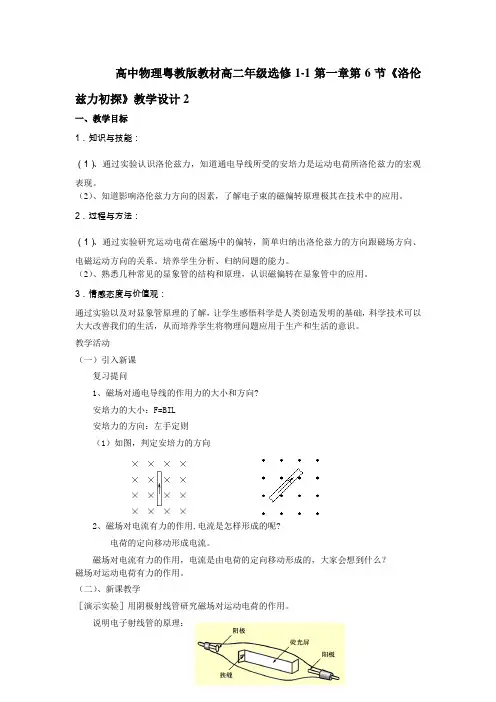

探究洛伦兹力的教学设计 宁陕中学：周华 ★教学目标 （1）知识与技能 1、知道什么是洛伦兹力，会判断洛伦兹力的方向； 2、知道洛伦兹力大小的推导过程； （2）过程与方法： 1、通过对安培力产生原因的猜测，培养学生的联想和猜测能力； 2、通过演示实验，培养学生的观察能力。 3、通过类比的方法培养学生通过旧知识获得新知识的能力 4、通过推导洛伦兹力的公式，培养学生的逻辑推理能力； （3）情感态度与价值观： 培养学生的科学思维和研究方法，引导学生观察、分析、推理，通过实验验证，使学生认识到洛伦兹力的存在。 ★教学重点 1、利用左手定则会判断洛伦兹力的方向。 2、掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算。★教学难点 洛伦兹力大小推导过程 ★教学方法 实验观察法、讲述法、分析推理法 ★教学用具：
电子射线管、电源、磁铁、投影仪、投影片 ★教学过程 （一）引入新课 教师：（复习提问）前面我们学习了磁场对电流的作用力，下面思考两个问题： （1）如图，判定安培力的方向 学生上黑板做，解答如下： （2）电流是如何形成的？ 学生：电荷的定向移动形成电流。 教师：磁场对电流有力的作用，电流是由电荷的定向移动形成的，大家会想到什么？ 学生：这个力可能是作用在运动电荷上的，而安培力是作用在运动电荷上的力的宏观表现。 ［演示实验］用阴极射线管研究磁场对运动电荷的作用。如图3.5-1
教师：说明电子射线管的原理： 从阴极发射出来电子，在阴阳两极间的高压作用下，使电子加速，形成电子束，轰击到长条形的荧光屏上激发出荧光，可以显示电子束的运动轨迹。 学生：观察实验现象。 实验结果：在没有外磁场时，电子束沿直线运动，将蹄形磁铁靠近阴极射线管，发现电子束运动轨迹发生了弯曲。 学生分析得出结论：磁场对运动电荷有作用。 （二）进行新课 洛伦兹力的方向和大小 教师讲述：运动电荷在磁场中受到的作用力称为洛伦兹力。通电导线在磁场中所受安培力实际是洛伦兹力的宏观表现。 我们用左手定则判断安培力的方向，因此可以用安培定则判断洛伦兹力的方向。 左手定则：伸开左手，使大拇指跟其余四个手指垂直，并且都和手掌在一个平面内，让磁感线垂直穿入手心，并使伸开的四指指向正电荷运动的方向，那么，大拇指所指的方向就是运动的正电荷在磁场
磁场---洛伦兹力基础计算 1、(12分)下左图中MN表示真空室中垂直于纸面的平板,它的一侧有匀强磁场,磁场方向垂直于纸面向里,磁感应强度大小为B。一带电粒子从平板上的狭缝O处以垂直于平板的初速v射入磁场区域,最后到达平板上的P点。已知B、v以及P到O的距离l,不计重力,求此粒子的电荷q与质量m之比。 2、如图所示,一束电子流以速率v通过一个处于矩形空间的大小为B的匀强磁场,速度方向与磁感线垂直.且平 行于矩形空间的其中一边,矩形空间边长为a与a电子刚好从矩形的相对的两个顶点间通过,求: (1)电子在磁场中的飞行时间？ (2)电子的荷质比q/m. 3、如图所示,一个电子(电量为e)以速度v垂直射入磁感应强度为B、宽度为d的匀强磁场中,穿出磁场时的速度方向与原来入射方向的夹角就是30°,试计算: (1)电子的质量m。(2)电子穿过磁场的时间t。
4、一宽为L的匀强磁场区域,磁感应强度为B,如图所示,一质量为m、电荷量为－q的粒子以某一速度(方向如图所示)射入磁场。若不使粒子从右边界飞出,则其最大速度应为多大？(不计粒子重力) 5、(12分)一个质量为m电荷量为q的带电粒子从x轴上的P(a,0)点以速度v,沿与x正方向成60°的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,不计重力。 求:(1) 粒子做圆周运动的半径 (2)匀强磁场的磁感应强度B 6、如图所示,在xoy平面内有垂直坐标平面的范围足够大的匀强磁场,磁感强度为B,一带正电荷量Q的粒子,质量为ｍ,从Ｏ点以某一初速度垂直射入磁场,其轨迹与x、y轴的交点A、B到O点的距离分别为ａ、ｂ,试求: (1)初速度方向与ｘ轴夹角θ. (2)初速度的大小、
2019-2020年高二物理洛伦兹力导学案 教学目标 知道什么是洛伦兹力。知道影响洛伦兹力方向的因素。 会用左手定则判断带电粒子在磁场中受到洛伦兹力的方向。 了解电子束的磁偏转原理及其在技术中的应用。 【知识回顾】 判断下列图中安培力的方向 若已知上图中：B=4.0×10-2 T，导线长L=10 cm，I=1 A。求：通电导线所受的安培力大小？认识洛伦兹力 洛伦兹力的定义 安培力与洛伦兹力的关系 洛伦兹力的方向 判断下列图中洛伦兹力的方向 【变式训练】.试判断下图中所示的带电粒子刚进入磁场时所受的洛伦兹力的方向。 宏观微观
【思考】如果带电粒子射入匀强磁场时，初速度跟磁场方向垂直（如图所示），粒子在洛仑兹力的作用下将做什么运动 结论 【当堂检测】 A．此空间一定不存在磁场B．此空间可能有方向与电子速度平行的磁场 C．此空间可能有磁场，方向与电子速度垂直D．以上说法都不对 2.下列说法正确的是：（） A.运动电荷在磁感应强度不为零的地方，一定受到洛仑兹力的作用 B.运动电荷在某处不受洛仑兹力，则该处的磁感应强度一定为零 C.电荷受到洛仑兹力，该电荷相对磁场一定是静止的 D.电荷受到洛仑兹力，该电荷相对磁场一定是运动的 20．一个不计重力的带正电荷的粒子，沿图中箭头所示方向进入磁场，磁场方向垂直于纸面向里，则粒子的运动轨迹 A．可能为圆弧 B．可能为直线 C．可能为圆弧 D．、、都有可能 21．汤姆孙通过对阴极射线的研究发现了电子。如图所示，把电子射线管（阴极 射线管）放在蹄形磁铁的两极之间，可以观察到电子束偏转的方向是 A．向上B．向下 C．向左D．向右 21、如图所示，虚线区域内存在匀强磁场，当一个带正电的粒子（重力不计）沿 箭头方向穿过该区域时，运动轨迹如图中的实线所示，则该区域内的磁场方向可 能是（） A、平行纸面向右 B、平行纸面向下 C、垂直纸面向里 D、垂直纸面向外
第一章电和磁 六、洛仑兹力初探 一、选择题 1．在垂直于纸面向内的匀强磁场中，垂直于磁场方向发射出两个电子1和2，其速度分别为v1和v2．如果v2＝2v1，则1和2的轨道半径之比r1：r2及周期之比T1：T2分别为[ ] A．r1：r2＝1：2，T1：T2＝1：2 B．r1：r2＝1：2，T1：T2＝1：1 C．r1：r2＝2：1，T1：T2＝1：1 D．r1：r2＝1：1，T1：T2＝2：1 2．电子以初速V0垂直进入磁感应强度为B的匀强磁场中，则 [ ] A．磁场对电子的作用力始终不变 B．磁场对电子的作用力始终不作功 C．电子的动量始终不变 D．电子的动能始终不变 3. 它们以相 同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面向里）．在图下中，哪个图正确地表示出这三束粒子的运动轨迹？[ ]
4．带电粒子（不计重力）可能所处的状态是 ①在磁场中处于平衡状态②在电场中做匀速圆周运动 ③在匀强磁场中做抛体运动④则在匀强电场中做匀速直线运动： A、①② B、①③ C、②③ D、②④ 5.一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示， 径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量逐渐减小（带电量不变）．从图中可以确定 [ ] A．粒子从a到b，带正电B．粒子从b到a，带正电 C．粒子从a到b，带负电 D．粒子从b到a，带负电 6. 如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强 磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外、有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子． [ ] A．只有速度大小一定的粒子可以沿中心线通过弯管 B．只有质量大小一定的粒子可以沿中心线通过弯管 C．只有动量大小一定的粒子可以沿中心线通过弯管 D．只有能量大小一定的粒子可以沿中心线通过弯管
2021届北京市门头沟区高三（下）一模物理试题 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．如图所示，一束白光通过三棱镜发生色散，a、b是其中的两束单色光，这两束光相比较（） A．在真空中，a光的速度大 B．在真空中，a光的波长大 C．水对b光的折射率小 D．光从水中射向空气，b光的临界角大 2．关于放射性元素的衰变，以下说法正确的是（） A．原子核发生α衰变所释放的射线中一定有高速运动的电子 B．原子核发生β衰变所释放的射线中一定有高速运动的氦原子核 C．238 92U衰变成222 86n R经过了2次α衰变和4次β衰变 D．238 92U衰变成222 86n R经过了4次α衰变和2次β衰变 3．如图所示，把一块不带电的锌板连接在验电器上。当用可见光照射锌板时，验电器指针不偏转。当用紫外线照射锌板时，发现验电器指针偏转一定角度（） A．若减小紫外线的强度，验电器的指针也会偏转 B．若改用红光长时间照射，验电器的指针也会偏转
D．这个现象说明了光具有波动性 4．一手摇交流发电机线圈在匀强磁场中匀速转动。转轴位于线圈平面内并与磁场方向垂直产生的交变电流i随时间t变化关系如图所示，则（） A．该交变电流频率是0.4Hz B．该交变电流有效值是0.8A C．t=0.1s时，穿过线圈平面的磁通量最小D．该交变电流瞬时值表达式是i sin5πt 5．一根绳子的右端固定在墙壁上，其左端的P点沿竖直方向振动产生一列横波。P点振动的周期为T，横波的波长为λ，当波刚刚传播到Q点时的波形如图所示，则（） A．P点起振方向向下 B．此刻P点向下运动 C．P、Q两点间距离等于3 D．波从P点传到Q点经历7T 6．下列说法正确的是（） A．气体温度升高时，每个气体分子动能都增加 B．气体体积变大时，其内能一定减小 C．若液体的温度升高，布朗运动更加剧烈 D．布朗运动是液体分子的无规则运动 7．据国家航天局消息，北京时间2020年12月12日，嫦娥五号轨道器和返回器组合体实施了第一次月地转移。如图所示，组合体自近月点由圆轨道变为椭圆轨道，开启了回家之旅。以下说法正确的是（）
《磁场对运动电荷的作用—洛伦兹力》导学案 【学习目标】 （一）知识与技能 1、知道什么是洛伦兹力。 2、利用左手定则会判断洛伦兹力的方向，理解洛伦兹力对电荷不做功。 3、了解洛伦兹力大小的推理过程。 4、掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算。 5、了解电视机显像管的工作原理。 （二）过程与方法 通过洛伦兹力大小的推导过程进一步培养学生的分析推理能力。 （三）情感、态度与价值观 让学生认真体会科学研究最基本的思维方法：“推理—假设—实验验证” 【重难点】教学重点 1．利用左手定则会判断洛伦兹力的方向。 2．掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算。 教学难点 1．理解洛伦兹力对运动电荷不做功。 2．洛伦兹力方向的判断。 【复习提问】如图，判定安培力的方向 磁场对电流有力的作用，电流是由电荷的定向移动形成的，大家会想到什么 （提示：这个力可能是作用在运动电荷上的，而安培力是作用在运动电荷上的力的宏观表现。） 【同步导学】 1、洛伦兹力的方向和大小 运动电荷在磁场中受到的作用力称为。通电导线在磁场中所受实际是洛伦兹力的宏观表现。 方向（左手定则）： 。 如果运动的是负电荷，则四指指向负电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向。讨论并判断下图中所示的带电粒子刚进入磁场时所受的洛伦兹力的方向。 甲乙丙丁洛伦兹力的大小 若有一段长度为L的通电导线，横截面积为S，单位体积中含有的自由电荷数为n，每个自由电荷的电量为q，定向移动的平均速率为v，将这段导线垂直于磁场方向放入磁感应强度为B的磁场中。 这段导体所受的安培力为 电流强度I的微观表达式为 这段导体中含有自由电荷数为 安培力可以看作是作用在每个运动上的洛伦兹力F的合力，这段导体中含有的自由电荷数为nLS，所以每个自由电荷所受的洛伦兹力大小为 qvB nLS nqvSLB nLS BIL nLS F F= = = =安 洛 当运动电荷的速度v方向与磁感应强度B的方向不垂直时，设夹角为θ，则电荷所受的洛伦兹力大小为 θ sin qvB F= 洛 上式中各量的单位： 洛 F为牛（N），q为库伦（C），v为米/秒（m/s），B为特斯拉（T） 思考与讨论： 同学们讨论一下带电粒子在磁场中运动时，洛伦兹力对带电粒子是否做功 洛伦兹力只改变速度的方向，不改变速度的大小，所以洛伦兹力对 电荷。 2、电视显像管的工作原理 在图－4中，如图所示： （1）要是电子打在A点，偏转磁场应该沿什么方向 （2）要是电子打在B点，偏转磁场应该沿什么方向 （3）要是电子打从A点向B点逐渐移动，偏转磁场应该怎样变化 例1．来自宇宙的电子流，以与地球表面垂直的方向射向赤道上空 的某一点，则这些电子在进入地球周围的空间时，将（） A．竖直向下沿直线射向地面B．相对于预定地面向东偏转 C．相对于预定点稍向西偏转D．相对于预定点稍向北偏转 解答：。地球表面地磁场方向由南向北，电子是带负电，根据左手定则可判定，电子自赤道上空竖直下落过程中受洛伦兹力方向向西。故C项正确 例2：如图3所示，一个带正电q的小带电体处于垂直纸面向里的匀强磁场中，磁感应强度为B，若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该（） A．使B的数值增大 B．使磁场以速率 v＝ mg qB ，向上移动 C．使磁场以速率v＝ mg qB ，向右移动 D．使磁场以速率v＝ mg qB ，向左移动 解答：为使小球对平面无压力，则应使它受到的洛伦兹力刚好平衡重力，磁场不动而只增大B，静止电荷在磁场里不受洛伦兹力， A不可能；磁场向上移动相当于电荷向下运动，受洛伦兹力向右，不可能平衡重力；磁场以V向右移动，等同于电荷以速率v向左运动，此时洛伦兹力向下，也不可能平衡重力。故B、C也不对；磁场以V向左移动，等同于电荷以速率v向右运动，此时洛伦兹力向上。当qvB＝mg时，带电体对绝缘水平面无压力，则v＝ mg qB ， 年级班级姓名科目课型课题课时 高2015届物理新授2 图3
第二讲 洛伦兹力 一、【考试说明】 二、【考试说明解读】 （一）洛伦兹力 1．洛仑兹力的大小。 （1）洛仑兹力计算式为F ＝qvB ，条件为磁场B 与带电粒子运动的速度v 垂直。 （2）当v ∥B ，F ＝0；当v ⊥B ，F 最大。 2．洛仑兹力的方向。 （1）洛仑兹力的方向用左手定则判定：伸开左手，使大拇指和其余四指垂直，并且都跟手掌在同一平面内，把手放入磁场中，让磁感线垂直穿入掌心，四指指向正电荷的运动方向，那么，大拇指所指的方向就是正电荷所受洛仑兹力的方向；如果运动电荷为负电荷，则四指指向负电荷运动的反方向。 （2）F 、v 、B 三者方向间的关系。已知v 、B 的方向，可以由左手定则确定F 的唯一方向：F ⊥v 、F ⊥B 、则F 垂直于v 和B 所构成的平面；但已知F 和B 的方向，不能唯一确定v 的方向，由于v 可以在v 和B 所确定的平面内与B 成不为零的任意夹角，同理已知F 和v 的方向，也不能唯一确定B 的方向。 3．洛仑兹力的特性 （1）安培力是大量运动电荷所受洛伦兹力的宏观表现。 （2）无论电荷的速度方向与磁场方向间的关系如何，洛仑兹力的方向永远与电荷的速度方向垂直，因此洛仑兹力只改变运动电荷的速度方向，不对运动电荷作功，也不改变运动电荷的速率和动能。所以运动电荷垂直磁感线进入匀强磁场仅受洛仑磁力作用时，一定作匀速圆周运动。 （3）洛仑兹力是一个与运动状态有关的力，这与重力、电场力有较大的区别，在匀强电场中，电荷所受的电场力是一个恒力，但在匀强磁场中，若运动电荷的速度大小或方向发生改变，洛仑兹力是一个变力。 【例1】每时每刻都有大量宇宙射线向地球射来，地磁场可以改变射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意 义。假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将 A ．向东偏转 B ．向南偏转 C ．向西偏转 D ．向北偏转 【例2】如图所示，边长为d 的正方形区域abcd 中充满匀强磁场，磁场大小为B ，方向垂直纸面向里。一个氢核（质量为m ，电量为e ）从ad 边的中点m 沿着既垂直于ad 边 又垂直于磁场的方向，以一定速度射入磁场，正好从ab 边的中点n 射出磁场，则氢核射入磁场时的速度是＿＿＿＿。现将磁场的磁感应强度变为原来的2倍， 其他条件不变，则这个氢核经＿＿＿＿＿时间从磁场射出。 例3．如图所示，匀强磁场的方向竖直向下。磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、 底部有带电小球的试管。在水平拉力F 作用下，试管向右匀速运动，带电小球能从试管口处飞出。关 n a b
高中物理 3.6洛伦兹力与现代技术第2课时学案（含解析）粤教版选修 3、6 洛伦兹力与现代技术 第2课时 1、带电粒子在匀强磁场中的运动特点：(1)当带电粒子(不计重力)的速度方向与磁场方向平行时，带电粒子所受洛伦兹力F＝0，粒子做匀速直线运动、(2)当带电粒子(不计重力)的速度方向与磁场方向垂直时，带电粒子所受洛伦兹力f＝qvB，粒子在匀强磁场中做匀速圆周运动，半径为r＝，周期为T＝、 2、分析带电粒子在匀强磁场中做匀速圆周运动问题的关键是确定圆心和半径、(1)圆心的确定：①入、出方向垂线的交点；②入或出方向垂线与弦的中垂线的交点、(2)图1半径的确定：利用几何知识解直角三角形、做题时一定要作好辅助线，由圆的半径和其他几何边构成直角三角形、注意圆心角α等于粒子速度转过的偏向角φ，且等于弦切角θ的2倍，如图1所示，即φ＝α＝2θ、 3、带电粒子在匀强电场中的运动特点： (1)带电粒子沿与电场线平行的方向进入匀强电场时，粒子做匀变速直线运动、(2)带电粒子沿垂直于电场方向进入匀强电场时，粒子做类平抛运动、
一、带电粒子在有界磁场中的运动解决带电粒子在有界磁场 中运动问题的方法先画出运动轨迹草图，找到粒子在磁场中做匀 速圆周运动的圆心位置、半径大小以及与半径相关的几何关系是 解题的关键、解决此类问题时应注意下列结论：(1)粒子进入单边磁场时，进、出磁场具有对称性，如图2(a)、(b)、(c)所示、图2(2) 在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如 图(d)所示、 (3)当以一定的速率垂直射入磁场时，它的运动弧长越长，圆心角越大，则带电粒子在有界磁场中运动时间越长、例1 在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强 度大小为 B、方向垂直于纸面向里的匀强磁场，如图3所示、一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场，它恰好从磁场边界与y轴的交点C处沿＋y方向飞出、图3(1)请判断该粒子带何种电荷，并求出其比荷；(2)若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于 入射方向改变了60角，求磁感应强度B′多大？此次粒子在磁场中运动所用时间t是多少？解析(1)由粒子的运动轨迹(如图)，利用左手定则可知，该粒子带负电荷、粒子由A点射入，由C点 飞出，其速度方向改变了90，则粒子轨迹半径R＝r，又qvB＝m，则粒子的比荷＝、(2)设粒子从D点飞出磁场，速度方向改变了60
第六节洛伦兹力初探 课标解读重点难点 1.了解什么是洛伦兹力. 2.知道洛伦兹力的应用. 3.会判断洛伦兹力的方向. 1.洛伦兹力．(重点) 2.判断洛伦兹力的方向．(重难点) 磁场对运动电荷的作用 1. (1)洛伦兹力的定义：磁场对运动电荷的作用力． (2)洛伦兹力的方向：洛伦兹力的方向与磁场方向垂直，与运动电荷的运动方向垂直．电视机的显像管正是利用洛伦兹力来工作的． 2．思考判断 (1)洛伦兹力的方向与磁场方向平行．(×) (2)洛伦兹力将使粒子的速度变大．(×) 3．探究交流 应用左手定则如何判定负电荷所受洛伦兹力方向 【提示】应用左手定则判定负电荷所受洛伦兹力方向时，四指应指向负电荷运动的反方向，大拇指指向为洛伦兹力方向． 磁偏转与显像管 1. (1)磁偏转：借助垂直于电子束运动方向的磁场使电子束改变方向或者发生偏转的方法称为磁偏转． (2)显像管的结构：主要由电子枪、线圈、荧光屏和玻璃屏幕四部分组成． 2．思考判断
(1)在显像管中，电子受洛伦磁力的作用，径迹发生偏转．(√) (2)回旋加速器的加速电压越大，带电粒子获得的最大动能越大．(×) 3．探究交流 磁场对电流有力的作用，电流是由电荷的定向移动形成的．那么，这个力是否是作用在运动电荷上的呢？ 【提示】这个力作用在运动电荷上，磁场对电流的作用力是磁场对运动电荷作用力的宏观表现． 对洛伦兹力的理解 1.电荷的运动方向和所受洛伦兹力有何关系？ 2.洛伦兹力对运动电荷是否做功？ 1．洛伦兹力方向与安培力方向的确定是一样的，都是由左手定则判定．判断洛伦兹力的方向时一定要注意F垂直于v与B所决定的平面． 2．当运动电荷的速度v的方向与磁感应强度的方向平行时，运动电荷不受洛伦兹力作用，仍以初速度v做匀速直线运动．而磁场中静止的电荷也不受洛伦兹力的作用．导体平行磁场方向放置时，定向运动的电荷不受洛伦兹力，所以导体也不受安培力．3．洛伦兹力对运动电荷永不做功，而安培力对运动导体却可以做功．由于洛伦兹力F 始终垂直于电荷的运动速度v的方向，不论电荷做什么性质的运动，也不论电荷是什么样的运动轨迹，F只改变v的方向，并不改变v的大小，所以洛伦兹力对运动电荷不做功．如图所示，表示磁场B、电荷运动方向v和磁场对电荷的作用力F的相互关系中正确的是( )
探究洛伦兹力 一、教法和学法设计的中心思想 探究性学习是新一轮课程改革中物理课程标准里提出的重要课程理念，其宗旨是改变学生的学习方式，突出学生的主体地位，物理教师不但应该接受这一理念，而且必须将这一理念体现到教学行为中去。对学生而言，学习也是一种经历，其中少不了学生自己的亲身体验，老师不能包办代替。物理教学要重视科学探究的过程，要从重视和设计学生体验学习入手，让学生置身于一定的情景，去经历、感受。 探究式教学是美国教育学家布鲁纳在借鉴了杜威的学习程序理论的基础上首先提出的，主要可分为两类：①引导发现式：创设情景——观察探究——推理证明——总结练习；②探究训练式：遇到问题——搜集资料和建立假说——用事实和逻辑论证——形成探究能力。经教学实践，形成以“引导——探究式” 为主要框架，比较适合国内的实用教学模式。他是以解决问题为中心，注重学生独立钻研，着眼于思维和创造性的培养，充分发挥学生的主动性，仿造科学家探求未知领域知识的途径，通过发现问题、提出问题、分析问题、创造性地解决问题等去掌握知识，培养创造力和创造精神。 二、教学目标 1、知识目标 1）、通过实验的探究，认识洛伦兹力；会判断洛伦兹力的方向。 2）、理解洛伦兹力公式的推导过程；会计算洛伦兹力的大小。 3）、理解带电粒子垂直进入磁场中做匀速圆周运动的规律。 2、能力目标 1）、通过科学的探究过程，培养学生实验探究能力、理论分析能力和运用数学解决物理问题的能力； 2）、了解宏观研究与微观研究相结合的科学方法。 3、情感、态度、价值观
让学生亲身感受物理的科学探究活动，学习探索物理世界的方法和策略，培养学生的思维。 三、教学设计过程 内容提纲内容设计及学生活动教法、学法 设计 第一步：引入新课 播放极光图片 课前浏览“神奇的极光”幻灯片。（收集了25张照片，）开发课程资 源，情感进 入课堂。 师：同学们刚才欣赏的是神奇极光的照片。你了解极光 吗？那位同学知道极光常发生在地球的什么地方吗？ 生：极光常出现在地球的南极和北极地区。 师：其实在我国黑龙江漠河地区也时常发生极光现 象。你想知道极光发生的根本原因吗？科学的研究发现， 极光与地磁场对来自太空的高速带电粒子的作用力有 关。看来，要解释极光现象，首先要研究磁场对带电粒 子的作用力。早在1892年，荷兰物理学家洛仑兹就研究 了磁场对运动电荷的作用力的问题。为了纪念洛仑兹对 物理学的贡献，物理学中把磁场对运动电荷作用力叫洛 伦兹力。 发现问题 “任务驱 动教学”进 入课题研 究。 第二步：新课教学“探究洛伦兹力” 探究一：洛伦兹力 （1）、从微观的角度分析猜想磁场对运动的电荷有洛伦兹力的作用。 引入课题：《探 究洛仑兹力》
3.6 洛伦兹力与现代技术 学案1（粤教版选修3-1） 一、带电粒子在磁场中的运动 1．无磁场时，电子束的径迹为______，电子束垂直射入匀强磁场时，径迹为________． 2．质量为m ，电荷量为q 的带电粒子在匀强磁场B 中做匀速圆周运动的轨道半径r ＝______，周期T ＝________. 二、质谱仪和回旋加速器 图1 1．质谱仪 (1)结构如图1所示 (2)S 1和S 2间存在着________，P 1和P 2之间的区域存在着相互正交的________和________．只有满足v ＝________的带电粒子才能做匀速直线运动通过S 0上的狭缝．S 0下方空间只存在 ________.带电粒子在该区域做________运动，运动半径为r ＝______，消去v 可得带电粒 子的荷质比为q m ＝____________. 2．回旋加速器 图2 (1)结构如图2所示 (2)回旋加速器的核心部件是两个________，其间留有空隙，并加以________，________处于中心O 附近，______垂直穿过D 形盒表面，由于盒内无电场，离子将在盒内空间做______运动，只有经过两盒的间隙时才受电场作用而被________，随着速度的增加，离子做圆周运动的半径也将增大． 一、带电粒子在磁场中的运动 [问题情境] 图3 当“太阳风”的带电粒子被地磁场拉向两极时，带电粒子的轨迹为什么呈螺旋形？
1．什么条件下，电子在匀强磁场中径迹为直线和圆？ 2．试推导带电粒子在匀强磁场中做匀速圆周运动的半径r和周期T的公式． [要点提炼] 1．沿着与磁场________的方向射入磁场的带电粒子在匀强磁场中做匀速圆周运动． 2．带电粒子在匀强磁场中做匀速圆周运动的半径r＝__________，周期T＝__________. 二、质谱仪 [问题情境] 1.质谱仪有什么用途？ 2．结合课本叙述质谱仪的构造和各部分的作用？ 3．简述质谱仪的工作原理？ 二、回旋加速器 [问题情境] 1.回旋加速器主要由哪几部分组成？ 2．回旋加速器的原理是怎样的？ 3．带电粒子经回旋加速器获得的速度与哪些物理量有关？ [问题延伸] 1．粒子在D形盒中运动的轨道半径，每次都不相同，但周期均________． 2．两D形盒间所加交流电压的周期与带电粒子做匀速圆周运动的周期是________的. 图4 例1 两个带异种电荷的粒子以同一速度从同一位置垂直磁场边界进入匀强磁场，如图4所示，在磁场中它们的轨迹均为半个圆周，粒子A的轨迹半径为r1，粒子B的轨迹半径为r2，
