米糠油浸出设备工艺流程
米糠油具有很高的营养价值。米糠油中的脂肪酸组成、维生素E、甾醇、谷维素等有利于人体的吸收，具有清除血液中的胆固醇、降低血脂、促进人体生长发育等有益作用，食后吸收率达90%以上，早已成为西方家庭的日常健康食用油。今天宏日机械为大家介绍米糠油浸出设备工艺流程，让大家对米糠油进一步的了解！
1、米糠的物理特性及加工特点
米糠中油脂的含量约为 14% ～ 24%，是一种中低含油量的油料。和其他油料相比还具有以下特点:淀粉含量高；酶的种类多,易酸败,不宜久存；含有磷脂、糠蜡等多种胶体物质；密度小,颗粒细，粉末度大；品种多，组分变化大。
鉴于米糠的上述物理特性，决定了米糠制油的特殊工艺不能像大
豆那样直接采用一次浸出工艺，而是采用膨化浸出制油工艺，即在浸出之前对米糠进行膨化处理。一方面通过膨化处理，可以使粉末状的米糠膨化成多孔、透气性较好的柱状结构，使米糠的密度加大,溶剂的渗透速度加快，在浸出过程中利于溶剂的渗透，降低糠粕残油；另一方面通过膨化处理，还可以使米糠中的解脂酶被充分钝化，失去活性，使米糠在保存过程中不易酸败，延长了米糠的保鲜期，大大降低了浸出毛油的酸值，有效地提高了米糠浸出毛油的质量。因此，米糠经过膨化后，不仅能够提高产量还可以改善物料的浸出特性，提高溶剂在物料中的渗透速度，在后道加工工序中能够节约能源，降低湿粕含溶量，提高混合油浓度，增强蒸脱机和蒸发器的脱溶能力，降低各种消耗，提高米糠的出油率。
2、米糠的膨化工艺
3、膨化工艺操作说明

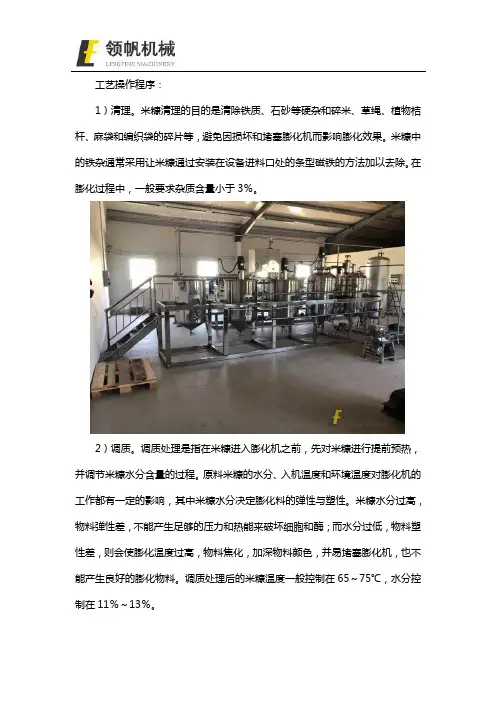

筛选
米糠中杂质含量变化较大，其中的粗糠和碎米严重影响后续工艺
的取油和湿粕的脱溶 ,因此必须经过筛选去除，使米糠的含杂率达到膨化的要求。在膨化过程中一般要求米糠中杂质含量小于 3%，而粗纤维含量在 8% 左右即可达到要求。
磁选
如果米糠中含有铁杂，在膨化过程中铁杂会对膨化机的榨螺造成严重的损坏，并堵塞膨化机的模块，影响膨化机的膨化效果，因此米糠中的铁杂必须清除干净。由于米糠颗粒小，流动性差，米糠中的铁杂通常采用让米糠通过安装在设备进料口处的条型磁铁的方法加以除去，而不采用永磁滚筒等除铁设备。
调质
调质处理是在米糠进入膨化机之前,先对米糠进行提前预热，提高米糠膨化前的温度。调质处理后米糠的温度一般控制在 65 ～75 ℃，水分控制在 10% ～ 12% 。这样，一方面可以增加膨化机的产量，另一方面可以提高米糠膨化质量。
膨化
米糠的膨化是通过膨化机内喷入高压直接蒸汽和高温水来提高膨化机内温度及湿度 ,并形成高压处理米糠，使其从原来的碎末状态聚合形成多孔的柱状结构，由膨化机通过出料模板挤压出来。在膨化机的操作过程中，保证膨化机稳定工作的关键因素就是能够连续稳定的向膨化机喂料 ,不能出现物料断流的情况，保证膨化机榨膛内的工作压力。膨化机内的温度通常为 104 ～ 130 ℃，水分为 15% ～ 17%，榨膛内的压力达到 13 MPa 。这样的条件足以使米糠中解脂酶钝化，使酶失去活性。米糠的膨化过程一般为 10 ～ 30 s, 当物料从出料模板挤压出来时，物料中的部分水分迅速汽化，物料水分急剧降低，膨化机的出料水分可降到 14% 左右。
烘干、冷却
从膨化机内出来的膨化物料水分太大，温度太高，不适合直接浸出，必须经过烘干、冷却调质处理，使水分达到 7% ～ 9%，温度达到 50～ 55 ℃，以满足浸出工艺要求。膨化后的米糠一般选用平板烘干机或气流烘干机进行烘干和冷却。米糠膨化车间在设计和安装过程中，在膨化之前应充分考虑到米糠的颗粒小、粉末度大、流动性差、易黏连，容易堵塞等特点，设备连接的料斗、运输通道和输送设备应尽量采用较大的管径、尺寸及垂直度，以便于米糠的流通，防止物料在生产过程中的堵塞和黏连。在膨化之后应充分考虑到刚膨化完的物料由于温度较高，水分含量大，柱状结构的物料硬度较低，易碎等特点，因此膨化米糠的输送不宜使用容易造成颗粒破碎的螺旋输送机，而应采用链条式斗提机或刮板输送机等输送设备，使物料不易破碎。
有条件的厂家，在设计和安装的过程中，最好把膨化机安装在烘干机的上方，这样膨化完的物料可以不经过任何输送设备，直接落进烘干机进行烘干、冷却处理，减少了物料被破碎的机率。
4、膨化米糠的浸出工艺
膨化米糠的浸出工艺与大豆及棉籽饼的浸出工艺类似，整个浸出过程分为物料浸出、湿粕脱溶、混合油蒸发和溶剂回收4大系统。但膨化米糠本身的物料特性又决定了膨化米糠的浸出过程有其自身的特点。
浸出系统
考虑到膨化米糠在输送过程中易碎，物料粉末度大等特点，膨化米糠一般选用平转浸出器进行浸出。由于米糠中含有大量的粗纤维和淀粉等杂质 ,当物料进入平转浸出器的料格以后不能翻动，如果浸出物料的水分偏高，在持续温热作用下，浸出物料中的粗纤维和淀粉等杂质，就会吸水膨胀产生黏连效应，使物料在平转浸出器的料格内不易落料, 发生难以落料的“搭桥”现象，因此在平转浸出器制作时，料格不宜太高，平转浸出器应做成矮胖型, 物料在料格内的高度一般控制在 1 1 3 m 左右，这样，即使浸出物料的水分有些偏高，也不会发生“搭桥”现象。由于膨化米糠中含有大量的粉末状物料，在浸出过程中，这些粉末状物料就会通过栅板底进入油斗内，长时间就会形成堆积，影响生产。为了解决这一问题，平转浸出器制作时，应该在浸出器的每个油斗内安装一个十字型的反冲管，在生产过程中，
经常打开反冲管的控制阀门冲洗油斗，并通过混合油循环泵把含有杂质的混合油打到料格上部的物料上进行过滤，避免粉末状物料在油斗中的积存，保证后续工艺生产的正常进行。另外，由于膨化米糠呈柱状结构，物料间的空隙较大，溶剂通过物料的渗透速度较快，在物料的上部不易形成液面，因此必须加大新鲜溶剂的喷淋量和混合油的循环量，才能降低粕中残油，提高出油率。
脱溶系统
由于米糠中含有淀粉等杂质，在湿粕米糠脱溶过程中，米糠中的淀粉吸水达到糊化温度时，淀粉将被糊化，米糠的黏连性强，湿粕米糠中的溶剂和水分就难以挥发，湿粕脱溶就相当困难。因此，湿粕米糠的脱溶应以烘烤脱溶为主，汽提脱溶为辅，脱溶料层尽量降低，直接蒸汽采用过热蒸汽，且直接蒸汽的用量应控制在最小限度。考虑到上述因素，湿粕米糠的脱溶一般选用 DTC 蒸脱机。 DTC 蒸脱机通常为 6 层结构，即一层预脱盘，两层花盘，一层直接汽脱溶层，一层烘干层和一层冷却层。湿粕米糠首先经过一层预脱盘和两层花盘的烘烤脱溶，脱除大部分溶剂，再经过直接汽脱溶层进行汽提脱溶，湿粕米糠经过 4 层脱溶，每一层都不会太高，因此脱溶效果好，脱溶彻底，脱溶后糠粕的残溶达到要求。脱溶后的糠粕含有大量的水分，经过烘干层脱除水分，使烘干后的水分达到要求。烘干后的糠粕温度较高，不能直接灌袋包装，要经过冷却层进行冷却，冷却温度控制在 4 ℃以下，冷却后可以直接灌袋包装。冷却层外接刹克龙可对冷风带出的
碎末进行捕集，由于糠粕的粉末度大，冷风带出的碎末量多，因此蒸脱机配备的刹克龙应该加大，以满足生产的工艺要求。
混合油蒸发系统
米糠浓混合油中含有大量的固体杂质，这些固体杂质如果不清除干净，就会堵塞蒸发器和汽提塔 ,使混合油中的溶剂脱除不彻底，毛油的挥发物增高 ,浸出车间的溶剂消耗增加。因此，浓混合油在进入蒸发系统之前，其中的固体杂质必须清除干净。通常采用连续过滤器、混合油过滤机、旋液分离器和盐析等其中的一种或几种方法。在这几种方法中，旋液分离器的效果最好，操作简便。在浸出过程中由于加大了新鲜溶剂的喷淋量，因此浓混合油的量也相应增加。在设备选型过程中，应该适当增加蒸发器的蒸发面积，以满足生产工艺的要求。
溶剂回收系统
米糠浸出溶剂回收系统类似于大豆及油菜籽的浸出工艺。相比较而言，只因膨化米糠在浸出的过程中增加了新鲜溶剂量，因此在配备冷凝器时要加大冷凝器的冷凝面积，才能保证溶剂的冷凝效果，降低浸出车间的溶剂消耗。另外，为了保证冷凝器的冷凝效果，防止循环水在冷凝器中分配不均的现象发生，冷凝器和循环水最好采用串联方式，并且要加大水管的直径，以减少水在流动过程中的阻力，循环水泵的扬程要高，水流速度加快，冷凝器的冷凝效果就会提高。
宏日机械有着多年优秀的食用油生产加工设备的制造安装经验，可承接各类米糠油精炼设备，米糠油预处理设备，米糠油浸出大型成
套设备的生产，安装，欢迎广大客户前来参观洽谈。
