焊接冶金学（基本原理）习题 绪论 1.试述焊接、钎焊和粘接在本质上有何区别？ 2.怎样才能实现焊接，应有什么外界条件？ 3.能实现焊接的能源大致哪几种？它们各自的特点是什么？ 4.焊接电弧加热区的特点及其热分布？ 5.焊接接头的形成及其经历的过程，它们对焊接质量有何影响？ 6.试述提高焊缝金属强韧性的途径？ 7.什么是焊接，其物理本质是什么？ 8.焊接冶金研究的内容有哪些 第一章焊接化学冶金 1.焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同？ 2.调控焊缝化学成分有哪两种手段？它们怎样影响焊缝化学成分？ 3.焊接区内气体的主要来源是什么？它们是怎样产生的？ 4为什么电弧焊时熔化金属的含氮量高于它的正常溶解度？ 5.氮对焊接质量有哪些影响？控制焊缝含氮量的主要措施是什么？ 6.手弧焊时，氢通过哪些途径向液态铁中溶解？写出溶解反应及规律？ 7.氢对焊接质量有哪些影响？ 8既然随着碱度的增加水蒸气在熔渣中的溶解度增大，为什么在低氢型焊条熔敷金属中的含氢量反而比酸性焊条少？ 9. 综合分析各种因素对手工电弧焊时焊缝含氢量的影响。 10.今欲制造超低氢焊条（[H]<1cm3/100g）,问设计药皮配方时应采取什么措施？ 11. 氧对焊接质量有哪些影响？应采取什么措施减少焊缝含氧量？ 12.保护焊焊接低合金钢时，应采用什么焊丝？为什么？ 13.在焊接过程中熔渣起哪些作用？设计焊条、焊剂时应主要调控熔渣的哪些物化性质？为什么？ 14.测得熔渣的化学成分为：CaO41.94%、28.34%、23.76%、FeO5.78%、7.23%、3.57%、MnO3.74%、4.25%，计算熔渣的碱度和，并判断该渣的酸碱性。 15.已知在碱性渣和酸性渣中各含有15%的FeO，熔池的平均温度为1700℃，问在该温度下平衡时分配到熔池中的FeO量各为多少？为什么在两种情况下分配到熔池中的FeO量不同？为什么焊缝中实际含FeO量远小于平衡时的含量？ 16.既然熔渣的碱度越高，其中的自由氧越多，为什么碱性焊条焊缝含氧量比酸性焊条焊缝含氧量低？ 17.为什么焊接高铝钢时，即使焊条药皮中不含，只是由于用水玻璃作粘结剂，焊缝还会严重增硅？ 18. 综合分析熔渣中的CaF2在焊接化学冶金过程是所起的作用。 19.综合分析熔渣的碱度对金属的氧化、脱氧、脱硫、脱磷、合金过渡的影响。 20.什么是焊接化学冶金过程，手工电弧焊冶金过程分几个阶段，各阶段反应条件有何不同，主要进行哪些物理 化学反应？ 21.什么是熔合比，其影响因素有哪些，研究熔合比在实际生产中有什么意义？
焊接冶金学（基本原理） 部分习题及答案 绪论 一、什么是焊接，其物理本质是什么？ 1、定义：焊接通过加热或加压；或两者并用，使焊件达到原子结合，从而形成永久性连接工艺。 2、物理本质：焊接的物理本质是使两个独立的工件实现了原子间结合，对于金属而言，既实现了金属键结合。 二、怎样才能实现焊接，应有什么外界条件？ 1、对被焊接的材质施加压力：目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。 2、对被焊材料加热(局部或整体)：对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。 三、试述熔焊、钎焊在本质上有何区别？ 钎焊母材不溶化，熔焊母材溶化。 1.温度场定义，分类及其影响因素。 1、定义：焊接接头上某一瞬间各点的温度分布状态。 2、分类： 1)稳定温度场——温度场各点温度不随时间而变动； 2)非稳定温度场——温度场各点随时间而变动； 3)准稳定温度场——温度随时间暂时不变动，热饱和状态；或随热源一起移动。 3、影响因素： 1)热源的性质 2)焊接线能量 3)被焊金属的热物理性质
a.热导率 b.比热容 c.容积比热容 d.热扩散率 e.热焓 f.表面散热系数 4)焊件厚板及形状
第一章 二、焊接化学冶金分为哪几个反应区，各区有何特点？ 1、药皮反应区：指焊条受热后，直到焊条药皮熔点前发生的一些反应。(100-1200℃) 1)水分蒸发：100 ℃吸附水的蒸发，200－400 ℃结晶水的去除，化合水在更高 温度下析出 2)某些物质分解:形成Co，CO2，H2O，O2等气体 3)铁合金氧化：先期氧化，降低气相的氧化性 2、熔滴反应区：指熔滴形成、长大、脱离焊条、过渡到整个熔池 1)温度高：1800－2400℃ 2)与气体、熔渣的接触面积大：1000－10000 cm2/kg 3)时间短速度快：；熔渣和熔滴金属进行强烈的搅拌,混合. 3、熔池反应区 1)反应速度低 熔池T 1600~1900℃低于熔滴T ；比表面积，接触面积小300~1300cm2/kg；时间长，手工焊3~8秒埋弧焊6~25s 2)熔池温度不均匀的突出特点 熔池前斗部分发生金属熔化和气体的吸收,利于吸热反应熔池后斗部分发生金属凝固和气体的析出,利于放热反应 3)具有一定的搅拌作用 促进焊缝成分的均匀化，有助于加快反应速度，有益于气体和夹渣物的排除。然而，没有熔滴阶段激烈。 三、焊接区内有那些气体？它们是怎样产生的？ 1、种类：金属及熔渣蒸气 2、来源： 1)焊接材料 2)气体介质
焊接国家标准总汇 标准号标准名称 焊接基础通用标准 GB/T3375--94 焊接术语 GB324--88 焊缝符号表示法 GB5185--85 金属焊接及钎焊方法在图样上的表示代号 GB12212--90 技术制图焊缝符号的尺寸、比例及简化表示法 GB4656--84 技术制图金属结构件表示法 GB985--88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986--88 埋弧焊焊缝坡口的基本形式与尺寸 GB/T12467.1—1998 焊接质量要求金属材料的熔化焊第1部分：选择及使用指南GB/Tl2468.2--1998 焊接质量保证金属材料的熔化焊第2部分：完整质量要求 GB/Tl2468.3--1998 焊接质量保证金属材料的熔化焊第3部分：一般质量要求 GB/Tl2468.4--1998 焊接质量保证金属材料的熔化焊第4部分：基本质量要求 GB/T12469--90 焊接质量保证钢熔化焊接头的要求和缺陷分级 GBl0854--90 钢结构焊缝外形尺寸 GB/T16672—1996 焊缝----工作位置----倾角和转角的定义 焊接材料标准 焊条 GB/T5117--1995 碳钢焊条 GB/T5118--1995 低合金钢焊条
GB/T983—1995 不锈钢焊条 GB984--85 堆焊焊条 GB/T3670--1995 铜及铜合金焊条 GB3669--83 铝及铝合金焊条 GBl0044--88 铸铁焊条及焊丝 GB/T13814—92 镍及镍合金焊条 GB895--86 船用395焊条技术条件 JB/T6964—93 特细碳钢焊条 JB/T8423—96 电焊条焊接工艺性能评定方法 GB3429--82 碳素焊条钢盘条 JB/DQ7388--88 堆焊焊条产品质量分等 JB/DQ7389--88 铸铁焊条产品质量分等 JB/DQ7390--88 碳钢、低合金钢、不锈钢焊条产品质量分等JB/T3223--96 焊接材料质量管理规程 焊丝 GB/T14957—94 熔化焊用钢丝 GB/T14958--94 气体保护焊用钢丝 GB/T8110--95 气体保护电弧焊用碳钢、低合金钢焊丝GBl0045--88 碳钢药芯焊丝 GB9460--83 铜及铜合金焊丝 GBl0858--89 铝及铝合金焊丝 GB4242--84 焊接用不锈钢丝
第三章：合金结构焊接热影响区（ HAZ最高硬度 1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？答：热轧钢的强化方式有：（ 1）固溶强化，主要强化元素：Mn，Si 。（ 2）细晶 强化，主要强化元素： Nb,V。（3）沉淀强化，主要强化元素：Nb,V. ；正火钢的强化方式：（ 1）固溶强化， 主要强化元素：强的合金元素（ 2）细晶强化，主要强化元素：V,Nb,Ti,Mo （ 3）沉淀强化，主要强化元素： Nb,V,Ti,Mo. ；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200 C以上的热影响区可能产生粗晶脆 化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制 A长大及组织细化作用被 削弱，粗晶区易出现粗大晶粒及上贝氏体、 M-A 等导致韧性下降和时效敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接方法。 2. 分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。答:Q345钢属于热轧钢，其碳当量小 于0.4 %，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠 光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏 体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达 到沉淀强化作用可以消除焊接接头中的应力裂纹。被加热到1200 C以上的热影响区过热区可能产生粗晶脆 化，韧性明显降低，Q345钢经过600CX 1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。；焊接材料：对焊条电弧焊焊条的选择：E5系列。埋弧焊：焊剂 SJ501，焊丝H08A/H08MnA电渣焊：焊剂HJ431、 HJ360焊丝H08MnMo A CO2气体保护焊：H08系列和YJ5系列。预热温度：100?150C。焊后热处理：电弧焊一般不进行或600?650 C回火。电渣焊 900?930 C正火，600?650 C回火 3. Q345与Q390焊接性有何差异？ Q345焊接工艺是否适用于 Q390焊接，为什么？答：Q345与Q390都属 于热轧钢，化学成分基本相同，只是Q390的Mn含量高于Q345,从而使Q390的碳当量大于 Q345,所以Q390 的淬硬性和冷裂纹倾向大于Q345,其余的焊接性基本相同。Q345的焊接工艺不一定适用于 Q390的焊接， 因为Q390的碳当量较大，一级Q345的热输入叫宽，有可能使Q390的热输入过大会引起接头区过热的加剧或热输入过小使冷裂纹倾向增大，过热区的脆化也变的严重。 4. 低合金高强钢焊接时，选择焊接材料的原则是什么？焊后热处理对焊接材料有什么影响？答：选择原 则：考虑焊缝及热影响区组织状态对焊接接头强韧性的影响。由于一般不进行焊后热处理，要求焊缝金属在焊态下应接近母材的力学性能。中碳调质钢，根据焊缝受力条件，性能要求及焊后热处理情况进行选择焊接材料，对于焊后需要进行处理的构件，焊缝金属的化学成分应与基体金属相近。 5. 分析低碳调质钢焊接时可能出现的问题？简述低碳调质钢的焊接工艺要点，典型的低碳调质钢如 （14MnMoNiB HQ70 HQ80）的焊接热输入应控制在什么范围？在什么情况下采用预热措施，为什么有最低预热温度要求，如何确定最高预热温度。（P81）答：焊接时易发生脆化，焊接时由于热循环作用使热影 响区强度和韧性下降。焊接工艺特点：①要求马氏体转变时的冷却速度不能太快，使马氏体有一自回火” 作用，以防止冷裂纹的产生；② 要求在800~500C之间的冷却速度大于产生脆性混合组织的临界速度。此外，焊后一般不需热处理，采用多道多层工艺，采用窄焊道而不用横向摆动的运条技术 ; 典型的低碳调质钢在 Wc> 0.18 %时不应提高冷速，Wc< 0.18 %时可提高冷速（减小热输入）焊接热输入应控制在小于 481KJ/cm；当焊接热输入提高到最大允许值裂纹还不能避免时，就必须采用预热措施，当预热温度过高时不仅对防止冷裂纹没有必要，反而会使800?500C的冷却速度低于出现脆性混合组织的临界冷却速度，使 热影响区韧性下降，所以需要避免不必要的提高预热温度，包括层间温度，因此有最低预热温度。通过实验后确定钢材的焊接热输入的最大允许值，然后根据最大热输入时冷裂纹倾向再来考虑，是否需要采取预热和预热温度大小，包括最高预热温度。 6. 低碳调质钢和中碳调质钢都属于调质钢，他们的焊接热影响区脆化机制是否相同？为什么低碳钢在调质 状态下焊接可以保证焊接质量，而中碳调质钢一般要求焊后热处理？答：低碳调质钢：在循环作用下， t8/5 继续增加时，低碳钢调质钢发生脆化，原因是奥氏体粗化和上贝氏体与M-A组元的形成。中碳调质钢：由
检验规范 INSPECTION INSTRUCTION 第1页 / 共2页 版本 变更内容 日期 编写者 名称 A 新版 可焊性试验规范 设备 EQUIPMENT 熔锡炉,温度计,显微镜 1.0 目的： 阐述可焊性试验的方法及验收标准 2.0 范围： 适用于上海molex 组装产品的针/端子的可焊性试验 3.0 试验设备与材料: 3.1 试验设备 熔锡炉`温度计`显微镜 3.2 试验材料 无水酒精`助焊剂(液体松香)`焊锡(Sn60或Sn63) 4.0 定义： 4.1 沾锡—--焊锡在被测金属表面上形成一层均匀`光滑`完整而附着的锡层状态,具体见图片A. 4.2 缩锡—--上锡时熔化焊锡覆盖了整个被测表面,试样产品离开熔炉后, 在被测表面上形成形状不规则的锡块,基底金属不暴露, 具体见图片B. 4.3不粘锡—试样产品离开熔锡炉后,被测表面仍然暴露,未形成锡层, 具体见图片C. 4.4 针孔----穿透锡层的小孔状缺陷, 具体见图片D 。 图片A (焊接测试合格) 图片B(表面形成不规则的锡块) 编写者: 校对: 批准: 缩锡 表面形成均匀`光滑`完整而附着 的锡层状态
检验规范 INSPECTION INSTRUCTION 第2页 / 共2页 图片C (铜基底未被锡层覆盖) 图片D (表面有小孔缺陷) 5.0 程序: 5.1试样准备 应防止试样产品沾染油迹,不应刻意的对试样进行清洗`擦拭等清洁工作,以免影响试验的客观性. 5.2熔锡 打开熔锡炉,熔化焊锡,并使熔锡温度保持在245C 5 C. 5.3除渣 清除熔锡池表面的浮渣或焦化的助焊剂. 5.4上助焊剂 确保试样产品直立浸入助焊剂中5-10sec,再取出使其直立滴流10-20sec,使的被测部位不会存在多余助焊剂.浸入深度须覆盖整个待测部分. 5.5 上锡 确保试样产品直立浸入熔剂池中50.5sec ,以256mm/sec 的速度取出,浸入深度须覆盖整个待 测 部分. 5.6 冷却 上锡完成后,置放自然冷却. 5.7 清洗 将冷却后的试样产品浸入无水酒精中除去助焊剂,清洗完成后,置于无尘纸上吸干溶液. 6.0 验收标准 在30倍的显微镜下观察,针孔`缩锡`不沾锡等缺陷不得集中于一处,且缺陷所占面积不得超过整个测试面积的5%, 不沾锡 针孔
(适用于材料成型与控制工程专业焊接模块) 一、概念或解释(每题2分共10分) 1、联生结晶： 2、熔合比： 3、焊条药皮重量系数： 4、金属焊接性： 5、电弧热焊： 二、选择填空(可以多个选择,每题1分,共15分) 1、焊接区内的气体主要来源于( ) 。 ①焊接材料②母材③焊条药皮 2、焊接时, 不与氮气发生作用的金属,即不能溶解氮又不形成氮化物的金属，可用N 作为保护气体, 这种金属是( ) 。 ①铜②铝③镍 3、焊接熔渣的作用有( ) ①机械保护作用②冶金处理作用③改善工艺性能 4、焊接熔池的结晶时, 熔池体积小，冷却速度大，焊缝中以( ) 为主。 ①柱状晶②等轴晶③平面晶
5、熔合区的化学不均匀性主要是体现于(
①凝固过渡层的形成 ②碳迁移过渡层的形成 ③合金分层现象 6、焊缝中的气孔和夹杂主要害处是 ( ) 。 ①焊缝有效截面下降 ②应力集中，疲劳强度下降 ③抗氧化性下降 气孔，使致 密性下降。 7、 打底焊道最易产生热裂纹 , 也最易产生冷裂纹 , 其主要原因是 ( ) 。 ①冷却速度快 ②应力集中 ③过热 8、 焊接结构钢用熔渣的成分是由 ( ) 等组成。 ①氧化物 ②氟化物 ③氯化物 ④硼酸盐 9、 焊接冷裂纹按产生原因可分为 ( ) 。 ①淬硬脆化裂纹 ②低塑性脆化裂纹 ③层状撕裂 ④应力腐蚀开裂 裂纹 10、 有利于改善焊缝抗热裂纹性能因素主要有 ( ) 。 ①细化晶粒 ②减少 S 、P ③结晶温度大 ④加入锰脱硫 11、 热扎、正火钢焊接时，过热区性能的变化取决于 ( ) 等因素。 ①高温停留时间 ②焊接线能量 ③钢材类型 ④冷裂倾向 12、 铸铁焊接时，影响半熔化区冷却速度的因素有： ( ) 。 ①焊接方法 ②预热温度 ③焊接热输入 ④铸件厚度 13、下列哪些钢种具有一定的热应变脆化倾向。 ( ①低碳钢 ②16Mn ③15 MnV 14、焊缝为铸铁型时，影响冷裂纹的因素有 ( ) 。 ①基体组织 ②石墨形状 ③焊补处刚度，体积及焊缝长短 ④深透性 ⑤延迟
焊接冶金学材料-焊接性课后习题答案 第一章：概述 第二章：焊接性及其实验评定 1.了解焊接性的基本概念。什么是工艺焊接性？影响工艺焊接性的主要因素有哪些？ 答：焊接性是指同质材料或异质材料在制造工艺条件下，能够焊接形成完整接头并满足预期使用要求的能力。影响因素：材料因素、设计因素、工艺因素、服役环境。 第三章：合金结构钢 1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别？在制定焊接工艺时要注意什么问题？ 答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。（2）细晶强化，主要强化元素：Nb,V。（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200℃以
上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的V析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时效敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。 2．分析Q345的焊接性特点，给出相应的焊接材料及焊接工艺要求。 答:Q345钢属于热轧钢，其碳当量小于0.4％，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向，Q345刚含碳量低含锰高，具有良好的抗热裂性能，在Q345刚中加入V、Nb达到沉淀强化作用可以消除焊接接头中的应力裂纹。被加热到1200℃以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345钢经过600℃×1h退火处理，韧性大幅提高，热应变脆化倾向明显减小。；焊接材料：对焊条电弧焊焊条的选择：E5系列。埋弧焊：焊剂SJ501，焊丝H08A/H08MnA.电渣焊：焊剂HJ431、HJ360焊丝H08MnMoA。CO2气体保护焊：H08系列和YJ5系列。预热温度：100～150℃。焊后热处理：电弧焊一般不进行或600～650℃回火。电渣焊900～930℃正火，600～650℃回火

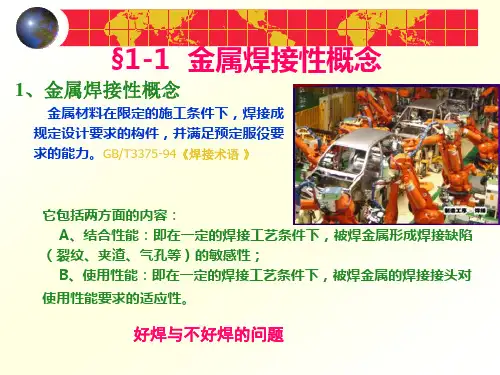

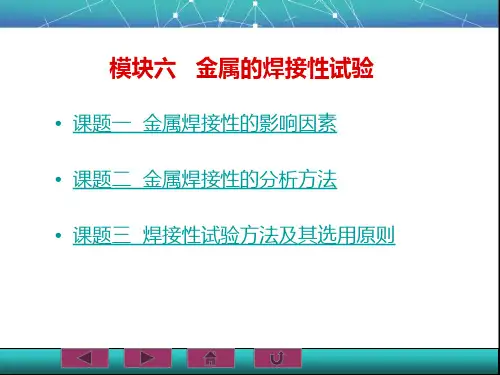

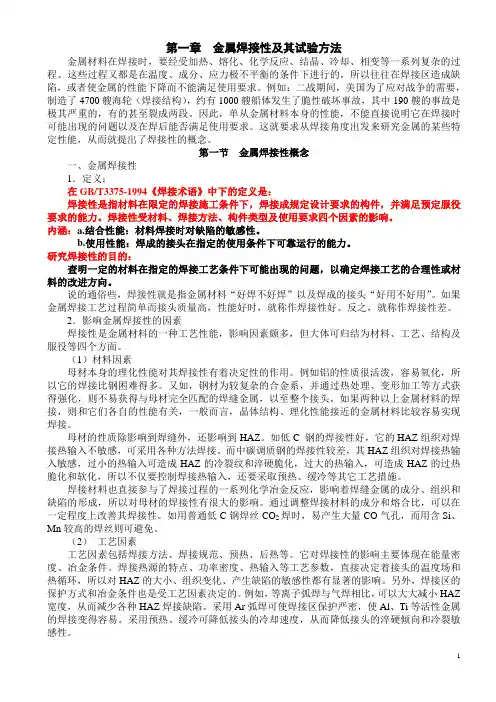

焊接性及其试验评定 1. 焊接性：指材料在一定的焊接工艺条件下（采用一定的焊接方法、焊接材料、工艺参数及结构型式条件下），获得优质焊接接头的难易程度和该焊接接头能否在使用条件下可靠运行。 2. 焊接性的影响因素（焊接性分析考虑的着手点） 材料：母材的化学成分，状态，性能 设计：接头的应力状态，能否自由变形 工艺：焊接方法和工艺措施 环境：服役温度、服役介质、载荷性质 3. 焊接性试验的内容（焊接性分析几个具体方面） （1）热裂纹：结晶裂纹、液化裂纹、多变化裂纹 产生原因：S、P形成低熔点共晶；热应力。 影响因素：合金状态图类型及结晶温度；合金元素；力学因素 （2）冷裂纹 产生原因：焊接热循环（接头存在淬硬组织）、焊接应力、扩散氢 影响因素：淬硬倾向（M，晶格畸变），氢致开裂（延迟裂纹），拘束应力 （3）脆性断裂： 产生原因：接头脆性组织、硬脆非金属夹杂物、时效脆化、冷作硬化 影响因素：冶金反应、热循环、结晶 （4）使用性能： 力学性能：强度、塑性、韧性 特殊性能：腐蚀，低温冲击韧性，高温蠕变强度，厚钢板的层状撕裂、低合金钢的应力腐蚀 4. 焊接性试验方法： （1）碳当量法：钢中合金元素的含量按相当于若干碳含量折算并叠加起来，作为粗略评定钢材冷裂倾向的参数指标，即所谓碳当量（CE或Ceq）。 ?Ceq＜0.4%时，焊接性良好。在一般的焊接工艺条件下，焊件不会产生裂缝，但对厚大工件或低温下焊接时应考虑预热。 ?Ceq=0.4%～0.6%时焊性较差。焊前工件需要适当预热，焊后应注意缓冷，要采取一定的焊接工艺措施才能防止裂缝。 ?Ceq＞0.6%时，焊接性不好。焊前工件必须预热到较高温度，焊接时要采取减少焊接应力和防止开裂的工艺措施，焊后要进行适当的热处理，才能保证焊接接头质量。 （2）焊接HAZ最高硬度法的试验原理（为何可以表征材料的冷裂性？）HAZ最高硬度允许值就是刚好不出现冷裂纹的临界硬度值。即若实际HAZ 的硬度高于HAZ最高硬度允许值，那么这个接头有可能产生冷裂纹；若在最高硬度允许值内，一般认为此接头不会产生冷裂。
模块二 2-1答： 与铸锭凝固相比，焊缝结晶有以下特点：（1）熔池的体积小，冷却速度大。由于熔池的体积小，而周围又被冷金属所包围，所以熔池的冷却速度很大，平均约为4～100℃/s，比铸钢锭的平均冷却速度要大10000倍左右。因此，对于含碳量高、合金元素较多的钢种容易产生淬硬组织，甚至焊道上产生裂纹。由于冷却速度快，熔池中心和边缘还有较大的温度梯度，致使焊缝中柱状晶得到很大发展。所以一般情况下焊缝中没有等轴晶，只有在焊缝断面的上部有少量的等轴晶（电渣焊除外）。（2）熔池中的液态金属处于过热状态。在电弧焊的条件下，对于低碳钢或低合金钢来讲，熔池的平均温度可达1770±100℃，而溶滴的温度更高，约为2300±200℃。一般钢锭的温度很少超过1550℃，因此，熔池的液态金属处于过热状态。由于液态金属的过热程度较大，合金元素的烧损比较严重，使熔池中非自发晶核的质点大为减少，这也是促使焊缝中柱状晶得到发展的原因之一。 此外，在焊缝条件下，气体的吹力，焊条的摆动以及熔池内部气体的外逸，都会产生搅拌作用。这一点对于排除气体和夹杂是很有利的，也有利于得到致密而性能好的焊缝。 2-2答： 焊缝金属在结晶过程中，由于合金元素来不及扩散而存在化学成分的不均匀性。一般焊缝中的偏析主要有以下三种。（1）显微偏析一般来讲，先结晶的固相含溶质较低，也就是先结晶的固相比较纯，而后结晶的固相含溶质的浓度较高，并富集了较多的杂质。由于焊接过程中冷却较快，固相的成分来不及扩散，而在相当大的程度上保持着由于结晶有先后所产生的化学成分不均匀性。（2）区域偏析焊接时由于熔池中存在激烈的搅拌作用，同时焊接熔池又不断的向前推移，不断加入新的液体金属，因此结晶后的焊缝，从宏观上不会像铸锭那样有大面积的区域偏析。但是，在焊缝结晶时，由于柱状晶体继续长大和推移，此时会把溶质或杂质“赶”向熔池的中心。这使熔池中心的杂质浓度逐渐升高，致使在最后凝固的部位产生较严重的区域偏析。(3)层状偏析熔池金属结晶时，在结晶前沿的液体金属中，溶质的浓度较高，同时也富集了一些杂质。当冷却速度较慢时，这一层浓度较高的溶质和杂质可以通过扩散而减轻偏析的程度。但冷却速度很快时，还没有来得及“均匀化”就已凝固，造成了溶质和杂质较多的结晶层。 2-3答： 对于一般钢铁材料来说，合金元素在液相中的溶解度总是大于固相中的溶解度，熔合区正是液固两相发生强烈接触的地方，所以在液固两相的分界面处，溶质原子就会从固相向液相扩散。焊接条件下，在熔合区元素扩散转移的过程是明显存在的，特别是象C、S、P等强偏析元素，不均匀性更大。 2-4答： 在焊接条件下，熔化过程是很复杂的，即使焊接规范十分稳定，由于种种因素的影响，也会使热能的传播极不均匀（如周期性熔滴过渡，电磁吹力的变化等）。另一方面，在半熔

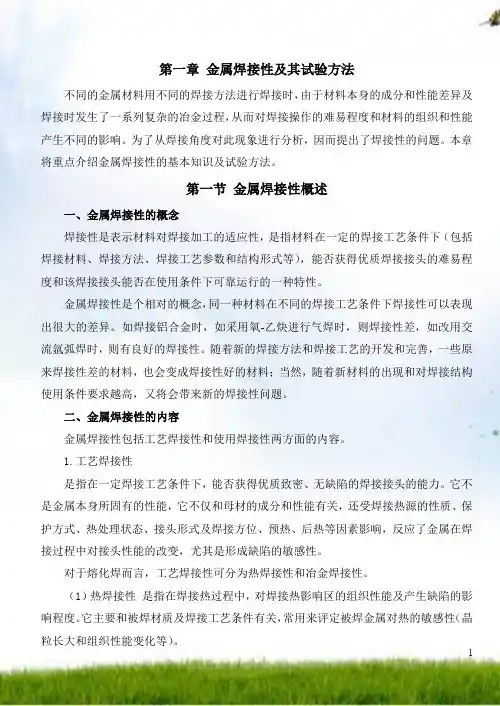

《材料焊接性》（专科）学案 第一章绪论 二、本章习题 1. 根据本章所述内容，举例说明低合金钢焊接在工程结构中的重要作用。 2.先进材料的发展和应用在工程中越来越受到人们的重视，简述先进材料（如陶瓷、金属间化合物和复合材料等）和金属材料相比，在工程结构中的应用有什么不同？ 第2章材料焊接性及其试验方法 1. 了解焊接性的基本概念。什么是工艺焊接性？影响工艺焊接性的主要因素有哪些？ 焊接性，是指金属材料在采用一定的焊接工艺包括焊接方法、焊接材料、焊接规范及焊接结构形式等条件下，获得优良焊接接头的难易程度。 工艺焊接性是指在一定焊接工艺条件下，获得优质、无缺陷的焊接接头的能力。 影响因素：材料因素、工艺因素、结构因素、使用条件。 2. 什么是热焊接性和冶金焊接性，各涉及到焊接中的什么问题？ 冶金焊接性指在熔焊高温下的熔池金属与气象熔渣等相互之间繁盛化学冶金反映所引起的焊接变化
3. 举例说明有时工艺焊接性好的金属材料使用焊接性不一定好。 工艺焊接性是指影响焊接操作的焊接性能，如电弧的稳定性、焊缝的成形性、脱渣性、飞溅大小及发尘量等。而使用焊接性则是指焊件需满足的使用要求，如接头的力学性能、物理性能及化学性能要求。 有时，工艺焊接性好的材料如果焊接材料选择不当，其使用性能就不一定好：例如不锈钢焊接，若使用普通结构钢焊条焊接，其工艺焊接性很好，即焊接过程很顺利，但是，焊缝不耐腐蚀，就不能满足不锈钢焊件的使用要求，因此焊接接头是不合格的。 金属材料使用性能主要指力学性能，即金属材料在外力作用下表现出来的各种特性，如弹性、塑性、韧性、强度、硬度等。 比如低碳钢焊接性好，但其强度、硬度却没有高碳钢好| 第3章低合金结构钢的焊接 1. 分析热轧钢和正火钢的强化方式及主强化元素有什么不同。二者的焊接性有何差异，在制定焊接工艺时应注意什么问题。 热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。（2）细晶强化，主要强化元素：Nb,V。（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件粗晶区的析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接 2. 分析16Mn的焊接性特点，给出相应的焊接材料及焊接工艺要求。
第三部分高级焊接人员知识要求 第一章焊接接头试验方法 第一节焊接性试验方法 一、焊接冷裂纹试验方法 1、间接评定方法根据焊件材料的化学成分或焊接接头热影响区的最高硬度，进行材料冷裂纹的评定方法，叫间接评定法。 1）碳当量法将钢中合金元素（包括碳）的含量按其作用换算成碳的相当含量，叫该种材料的碳当量，常以符号C E表示。 国际焊接学会推荐的碳当量计算公式为：C E=C+Mn/6+（Ni+Cu）/15+（Cr+Mo+V）/5 （%） 碳当量C E值愈高，钢材淬硬倾向愈大，冷裂敏感性也愈大。经验指出，当C E>0.45％～0.55%时，就容易产生冷裂纹。 利用碳当量只能在一定范围内，对钢材概括地、相对地评价其冷裂敏感性，因为： ①碳当量公式是在某种试验情况下得到的，所以对钢材的适用范围有限。 ②碳当量计算值只表达了化学成分对冷裂倾向的影响。实际上，除了化学成分以外， 对冷裂的影响相当大，不同的冷却速度，可以得到不同的组织，因而抗裂性也不一样。确切地说，在刚性和扩散氢含量相同的情况下，应当主要是钢材的组织而不是碳当量确定冷裂敏感性。 ③影响金属组织从而影响冷裂敏感性的因素，除了化学成分和冷却速度外，还有焊接热循环中的最高加热温度和高温停留时间等参数。此外，钢材规定成分中没有表明微量合金元素和杂质元素的影响，也没有在碳当量计算公式中表示出来。 因此说，碳当量公式不能作为准确的评定指标。 （2）根部裂纹敏感性评定法这是专门评定根部裂纹的碳当量法，根据裂纹敏感指数P cM进行评定，计算公式为 P Cm=C+Si/30+Mn/20+Cu/20+Cr/20+Ni/60+Mo/15+V/10+5B （%） 钢的P cM值越低，热影响区的冷裂纹敏感性越低。 为了克服单纯用碳当量评定冷裂倾向的缺点，可以进一步把氢和板厚（代表应力）作为延迟裂纹的三因素综合一起考虑，得到冷裂纹敏感性指数P w，其计算公式为P w= P Cm+δ/600+H/60 （%）式中δ——板厚，mm；H一焊缝金属中扩散氢含量，mL／100g。 （3）热影响区最高硬度法（GB4675.5－84）试件的形状和尺寸，分别见图26—1和表26—1。（P266）试件的标准厚度为20mm。1号试件在室温下，2号试件在预热温度下进行焊接。焊后经12h，加工成如图26—2（P266）试样，在切点O及其两侧各7个以上的点作为硬度的测定点。把点中维氏硬度最大值与该钢材规定的热影响区最大允许值作比较，若超过允许值，则材料冷裂敏感倾向大。 这种方法比较简便，对于判断热影响区冷裂倾向有一定价值。但它只考虑了组织因素，没有涉及氢和
一.名词解释 1.焊接：被焊工件的材质(同质或异质)，通过加热或加压或二者并用，并且 用或不用填充材料，使工件的材质达到原子间的结合而形成永久性的连接的工艺过程。 2.熔合比：在焊缝金属中局部融化的母材所占的比例称为熔合比。 3.交互结晶：熔合区附近加热到半融化状态基本金属的晶粒表面，非自发形核 就依附在这个表面上，并以柱状晶的形态向焊缝中心生长，形成所谓交互结晶。 4.焊缝扩散氢：由于氢原子和离子的半径很小，这一部分氢可以在焊缝金属的 晶格中自由扩散，故称扩散氢。 5.拘束度：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需的力。 6.熔敷系数：真正反映焊接生产率的指标。g/(A*H)在熔焊过程中，单位电流， 单位时间内，焊芯熔敷在焊件上的金属量。 7.熔敷比表面积：熔滴的表面积Ag与其质量pVg之比。 8.应力腐蚀：金属材料在腐蚀介质和拉伸应力的共同作用下产生的一种延迟破 坏现象，称为应力腐蚀。 9.层状撕裂：大型厚壁结构，在焊接过程中会沿钢板的厚度方向出现较大的拉 伸应力，如果钢中有较多的杂质，那么沿钢板轧制方向出现一种台阶状的裂纹，称为层状撕裂。 10.再热裂纹：焊后再加热，为了消除应力退火或在高温工作时500-700摄氏度 产生的裂纹。 11.热影响区：熔焊时在集中热源的作用下，焊缝两侧发生组织和性能变化的区 域。 12.热循环曲线：焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达 到峰值后，又由高而低随时间的变化称为焊接热循环。 13.焊接线能量：热源功率q与焊接速度v之比。 14.热裂纹:是在焊接高温时晶沿界断裂产生的。冷裂纹：是焊后冷至较低温度 产生的。 二.简答 1.氢对焊接质量有哪些影响？控制焊缝含氢量的主要措施是什么？ a.氢脆，氢在室温附近使钢的塑性严重下降。 b.白点，碳钢和低合金钢焊缝， 如含氢量高常常在拉伸或弯曲断面上出现银白色局部脆断点。c.形成气孔，熔池吸收大量的氢，凝固时由于溶解度突然下降，使氢处于饱和状态，会产生氢气且不溶于液态金属，形成气泡产生气孔。d.氢促使产生冷裂纹。措施： a.限制焊接材料中的氢含量，制造低氢和超低氢型焊接材料和焊剂时，应尽 量选用不含或含氢量少的材料。b.清除焊件和焊丝表面上的铁锈，油污，吸附水等杂质。c.冶金处理：在药皮中加入氟化物，控制焊接材料的氧化还原势，在药皮或焊芯中加入微量的稀土和稀散元素，控制焊接工艺参数，焊后除氢处理。 2.氮对焊接质量有哪些影响？控制焊缝含氮量的主要措施是什么？ a在碳钢焊缝中氮是有害的杂质，是促使焊缝产生气孔的主要原因。b氮是提高低碳钢和低合金钢焊缝金属强度，降低塑性和韧性的元素。c氮是促使焊缝金属时效脆化的元素。措施：a焊接区保护的影响，液态金属脱氮比较困难，所以控制氮的主要措施是加强保护，防止空气和金属作用。b焊接参
焊接冶金与焊接性复习题 绪论 1.焊接的概念及内涵 2.焊接接头的组成 3.焊接化学冶金过程 4.焊接温度场、焊接热循环的概念 5.焊接热循环的特点 第一章焊接材料 1.焊条有哪几部分组成？它们的作用？ 2.比较酸性焊条和碱性焊条的组成、工艺性能及适用性 3.焊条的工艺性能包括哪些方面？ 4.什么是焊条的冶金性能？ 5.按功能划分，焊条药皮的组成物是什么？ 6.焊条、焊丝、焊剂的型号、牌号的含义？ 7.熔敷系数、焊条药皮的发红 8.焊剂的概念及分类 第二章焊接化学冶金 1.对焊接区金属的保护有哪几种方式？ 2.焊条电弧焊的化学冶金分为哪几个反应区？各自的特点 3.焊接区内气体的主要来源是什么？它们是怎样产生的？ 4.焊接熔渣的种类、性质及其作用 5.什么是熔合比，其影响因素有哪些，研究熔合比在实际生产中有什么意义？
6..解释名词：药皮重量系数、焊剂的熔化率、扩散氢、剩余氢 7.试述合金化的目的，方式及过渡系数的影响因素。 8.焊接熔渣对金属的氧化 9.什么是焊缝金属的脱氧？有哪些类型？ 10.氢对焊接质量的影响 第三章熔池凝固和焊缝固态相变 1.焊接溶池凝固与一般铸锭凝固有何不同的特点? 2.试述熔池的结晶线速度与焊接速度的关系. 3.简述熔池的结晶形态有哪几种类型，影响因素有哪些？ 4.魏氏组织的特征及组成。 5.低合金钢的焊缝相变组织与哪些类型？ 6.焊缝组织和性能的控制方法和途径 7.焊接热影响区的组织分布（不易淬火钢、易淬火钢） 8.焊接热影响区存在哪些脆化？（概念、论述） 9.熔合区的主要特征 10.t8/5 第四章焊接缺陷及其控制 1.焊缝中存在的偏析有哪些类型？产生原因是什么？如何防止？ 2.焊缝中气孔的分类 3.焊接裂纹的种类及特征 4.焊接结晶裂纹的形成机理、防止措施 5.层状撕裂的特征、形成原因，如何防止？ 6.延迟裂纹的形成原因、易出现在哪些钢种的哪些位置？ 7.防止延迟裂纹的工艺措施有哪些？
材料的焊接性试验方案 1、在确认了材料的可焊性后，为验证拟订的焊接工艺的可靠性，应进行焊接性试验。 2、焊条、焊丝、焊剂和保护气体的型号或成分改变时，应做焊接工艺试验。但仅是制造厂牌号改变时，不需要再做焊接性试验。 3、自动焊或半自动焊，坡口型式的重量改变，需要进行焊接性试验。 4、对于手工焊接坡口型式的改变，如能保证接头的良好熔合，可以不做新的焊接性试验。 5、焊接性试验所使用的母材及焊接材料应与工程上使用的相同。 6、试验中所取的焊接位置应包含现场作业中所有的焊接位置。 7、焊接性试验每次最少需要做两个试验管接头或板接头，两组接头的试验结果全部合格时，试判定为合格。 8、试件焊完后，应按试验规定程序进行外观检查及无损探伤。 9、当设计文件及专用技术条件无规定时，焊接接头的机械性能试验、试件的截取、加工及试验方法按《焊缝金属及焊接接头机械性能试验》（JB303-62）规定进行。 10、所有板、管接头的焊接性试验均应做拉伸及冷弯试验。 11、根据设计要求，做常温冲击或低温冲击试验，或不做冲击试验。 12、当设计厚度小于20㎜时，冷弯试验应做面弯及背弯试验。 13、当设计厚度大于或等于20㎜时，冷弯试验只做侧弯试验。 14、每个焊接位置试样数量：拉伸试验（2个），面弯试验（2个），背弯试验（2个），侧弯试验（2个），冲击试验（9个）（焊缝、熔合线、热影响区各3个）。 15、机械性能试验的合格标准规定如下： 16、拉伸试验：接头的强度不得低于母材强度的最低保证值。 17、冷弯试验：见下表： 焊接方法 钢材种类弯曲直 径 支座间距弯曲角度碳素钢抗拉＜442α 4.2α180°
焊接课后答案及名词解 释 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
1.试述熔化焊接、钎焊和粘接在本质上有何区别 熔化焊接：使两个被焊材料之间(母材与焊缝)形成共同的晶粒 针焊：只是钎料熔化，而母材不熔化，故在连理处一般不易形成共同的晶粒，只是在钎料与母材之间形成有相互原于渗透的机械结合。 粘接：是靠粘结剂与母材之间的粘合作用，一般来讲没有原子的相互渗透或扩散。 2.怎样才能实现焊接，应有什么外界条件 从理论来讲，就是当两个被焊好的固体金属表面接近到相距原子平衡距离时，就可以在接触表面上进行扩散、再结晶等物理化学过程，从而形成金属键，达到焊接的目的。然而，这只是理论上的条件，事实上即使是经过精细加工的表面，在微观上也会存在凹凸不平之处，更何况在一般金属的表面上还常常带有氮化膜、油污和水分等吸附层。这样，就会阻碍金属表面的紧密接触。为了克服阻碍金属表面紧密接触的各种因素，在焊接工艺上采取以下两种措施： 1)对被焊接的材质施加压力目的是破坏接触表面的氧化膜，使结合处增加有效的接触面积，从而达到紧密接触。 2)对被焊材料加热(局部或整体) 对金属来讲，使结合处达到塑性或熔化状态，此时接触面的氧化膜迅速破坏，降低金属变形的阻力，加热也会增加原于的振动能，促进扩散、再结晶、化学反应和结晶过程的进行。 3.焊条的工艺性能包括哪些方面（详见：焊接冶金学（基本原理）p84） 焊条的工艺性能主要包括：焊接电弧的稳定性、焊缝成形、在各种位置焊接的适应性、飞溅、脱渣性、焊条的熔化速度、药皮发红的程度及焊条发尘量等 4.低氢型焊条为什么对于铁锈、油污、水份很敏感（详见：焊接冶金学（基本原理）p94） 由于这类焊条的熔渣不具有氧化性，一旦有氢侵入熔池将很难脱出。所以，低氢型焊条对于铁锈、油污、水分很敏感。 5.焊剂的作用有哪些 隔离空气、保护焊接区金属使其不受空气的侵害，以及进行冶金处理作用。 6.能实现焊接的能源大致哪几种它们各自的特点是什么 见课本p3 ：热源种类 7.焊接电弧加热区的特点及其热分布（详见：焊接冶金学（基本原理）p4） 热源把热能传给焊件是通过焊件上一定的作用面积进行的。对于电弧焊来讲，这个作用面积称为加热区，如果再进一步分析时，加热区又可分为加热斑点区和活性斑点区； 1)活性斑点区活性斑点区是带电质点(电子和离于)集中轰击的部位，并把电能转为热能； 2)加热斑点区在加热斑点区焊件受热是通过电弧的辐射和周围介质的对流进行的。 8.什么是焊接，其物理本质是什么 焊接：被焊工件的材质(同种或异种)，通过加热或加压或二者并用，并且用或不用填充材料，使工件的材质达到原子问的结合而形成永久性连接的工艺过程称为焊接。 物理本质：1）宏观：焊接接头破坏需要外加能量和焊接的的不可拆卸性（永久性） 2）微观：焊接是在焊件之间实现原子间结合。 9，焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同P8 （1）原材料不同：普通冶金材料的原材料主要是矿石、废钢铁和焦炭等；而焊接化学冶金的原材料主要是焊条、焊丝和焊剂等。（2）反应条件不同：普通化学冶金是对金属熔炼加工过程，是在放牧特定的炉中进行的；而焊接化学冶金过程是金属在焊接条件下，再熔炼的过程，焊接时焊缝相当于高炉。 10.为什么电弧焊时熔化金属的含氮量高于它的正常溶解度（详见：焊接冶金学（基本原理） p34） 电弧焊时熔化金属的含氮量高于溶解度的主要原因在于：1）电弧中受激的氮分子，特别是氮原子的溶解速度比没受激的氮分子要快得多；2）电弧中的氮离子可在阴极溶解；3）在氧化性电弧气氛中形成NO，遇到温度较低的液态金属它分解为N和O，N迅速溶于金属。
目录 1 试验目的 (1) 2 焊接热裂纹特征 (1) 3 现行标准 (1) 4 试验方法的选用 (1) 5 试件要求 (2) 5.1 试验材料 (2) 5.2 试件的形状与尺寸 (3) 6 实验步骤 (3) 6.1 试件的安装和固定 (3) 6.2 焊接试验焊缝 (4) 6.3 取出焊件 (4) 6.4 观察并测量裂纹长度 (4) 7 计算方法 (4)
工艺焊接性直接试验方法 1 试验目的 在各种焊接缺欠中，焊接裂纹是危害性最严重而又比较普遍的缺欠，因此，在工艺焊接性试验中以测定各种裂纹的敏感性为主。本次试验进行的就是进行焊接热裂纹敏感性试验。 2 焊接热裂纹特征 热裂纹是在焊接时高温下产生的，故称热裂纹。焊接热裂纹多产生于接近固相线的高温下，有沿晶界分布的特征，有时也能在低于固相线的温度下沿着“多边化边界”形成。焊接热裂纹通常产生于焊缝金属内，也可能在焊接熔合线邻近的热影响区组织内(母材金属)。根据所焊金属的材料不同(低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等)，产生热裂纹的形态、温度区间和主要原因也各有不同。因此，就目前的认识水平，又把热裂纹分为结晶裂纹、液化裂纹和多边化裂纹等三类。焊接生产过程中所遇到的热裂纹，主要是结晶裂纹。 3 现行标准 GB 4675.4–1984《焊接性试验压板对接(FISCO)焊接裂纹试验方法》。 4 试验方法的选用 常用的焊接热裂纹试验方法有T形接头焊接裂纹试验、压板对接(FISCO)焊接裂纹试验、横向可变拘束裂纹试验、可变刚性裂纹试验、鱼骨状裂纹试验、十字搭接裂纹试验、指状裂纹试验、铸环试验等方法。本次试验采用钢板为Q345qD 桥梁钢和Q370qE桥梁钢，而且是全熔透板对接焊缝，故选用压板对接(FISCO)焊接裂纹试验方法。本试验将严格按照GB 4675.4–1984《焊接性试验压板对接(FISCO)焊接裂纹试验方法》进行。 压板对接(FISCO)焊接裂纹试验法又被称为C形拘束对接焊接裂纹试验法或FISCO裂纹试验，适用于评定低碳钢焊条、低合金钢焊条、不锈钢焊条的热裂纹敏感性试验。该法要求试件少，制备方便，试验结果重复性好，已作为我国焊条验收检查的主要试验方法之一，并列为国标GB 4675.4–1984但标准未严格规定
一.名词解释 1. 焊接：被焊工件的材质（同质或异质），通过加热或加压或二者并用，并且用或不用填充材 料，使工件的材质达到原子间的结合而形成永久性的连接的工艺过程。 2. 熔合比：在焊缝金属中局部融化的母材所占的比例称为熔合比。 3. 交互结晶：熔合区附近加热到半融化状态基本金属的晶粒表而，非自发晶核就依附在这个表 而上，并以柱状晶的形态向焊缝中心生长，形成所谓交互结晶。 4. 焊缝扩散氢：由于氢原子和离子的半径很小，这一部分氢可以在焊缝金属的晶格中自由扩 散，故称扩散氢。 5. 拘束度：单位长度焊缝，在根部间隙产生单位长度的弹性位移所需的力。 6. 熔敷系数：真正反映焊接生产率的指标。 7. 熔敷比表面积：熔滴的表而积Ag与其质量pVg之比。 8. 应力腐蚀：焊接构件，如容器，管道等在腐蚀介质和拉伸应力的共同作用下产生的一种延迟 破坏现象，称为应力腐蚀裂纹。 9. 层状撕裂：大型厚壁结构，在焊接过程中会沿钢板的厚度方向岀现较大的拉伸应力，如果钢 中有较多的杂质，那么沿钢板轧制方向出现一种台阶状的裂纹，称为层状撕裂。 10. 在热裂纹：厚板焊接结构，并采用含有某些沉淀强化合金元素的钢材，在进行消除应力热处 理或在一泄温度下服役的过程中，任焊接热影响区粗晶部位发生的裂纹为在热裂纹。 11. 热影响区：熔焊时在集中热源的作用下，焊缝两侧发生组织和性能变化的区域。 12. 热循环曲线：焊接过程中热源沿焊件移动时，焊件上某点温度由低而高，达到峰值后，又 由高而低随时间的变化称为焊接热循环。 13. 焊接线能量：热源功率q与焊接速度v之比。 二简答 1. 氢对焊接质量有哪些影响？控制焊缝含氢量的主要描施是什么？ a.氢脆，氢在室温附近使钢的塑性严重下降， b.白点，碳钢和低合金钢焊缝，如含氢量高常常在拉伸或弯曲断而上岀现银白色局部脆断点。 c.形成气孔，熔池吸收大量的氢，凝固时由于溶解度突然下降，使氢处于饱和状态，会产生氢气且不溶于液态金属，形成气泡产生气孔。 d.氢促使产生冷裂纹。措施：a.限制焊接材料中的氢含量，制造低氢和超低氢型焊接材料和焊剂时，应尽量选用不含或含氢量少的。b.清除焊件和焊丝表而上的铁锈，油污，吸附水等杂质。c.冶金处理：在药皮中加入氟化物，控制焊接材料的氧化还原势，在药皮或焊芯中加入微量的稀土和稀散元素，控制焊接工艺参数，焊后氢处理。 2. CO2保护焊焊接低合金时，应采用什么焊丝？为什么？ H08Mn2SiA,如果焊丝中Mn, Si含虽:不足，起脱氧作用会很差，致使熔池结晶后产生CO气孔。因此CO2气体保护焊焊丝必须含有较髙含量的Mn Si等脱氧元素，H08Mn2SiA焊丝具有良好的焊接工艺性能和力学性能，适用于低合金钢。 3. 为什么酸性焊条用猛铁作为脱氧剂，而碱性焊条用硅铁，镭铁和钛铁作为脱氧剂？ 在酸性渣中含有较多的SiO2和TiO2,他们与脱氧产物MnO生成复合物MnO. SiO2和MnO.TiO乙从而使Y MnO减小，因此脱氧效果较好。相反，在碱性渣中Y MnO较大，不利于镒脱氧，且硬度越大，锹脱氧越差，由于这个原因一般酸性焊条用锈铁做脱氧，而碱性焊条不单独用镭铁脱氧。 4. 综合分析熔渣中的CaF2对焊接化学冶金中所起的作用？ :造渣。药皮中的CaF2高温可分解出氟，或者与水玻璃等化合物形成NaF、KF,再与含氢物质形成不溶于金属的HF。这样就使焊缝中的含氢量极低。所获得焊缝金属的塑性、韧性好，具有良好的抗裂性，使用于焊接搁置那个重要的焊接结构和大多数的合金钢。 5. 综合分析碱性焊条药皮中CaF2所起的作用及对焊缝性能的影响？ 可发生反应：CaF2+2H二Ca+2HF, CaF2+H20二CaO+2HF,反映过的产物HF是比较稳泄的气体，
