装饰施工图CAD制图规范 1．总则 1．1、目的 1．1．1 规范化--有效提高装饰设计的工作质量； 1．1．2 标准化--提高装饰设计的工作效率； 1．1．3 网络化--便于网络上规范化管理和成果的共享。1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD 制图。 1．2．2 本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。 1．3、工作风格 1．3．1 本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1 本规范的基本依据是GB/T50001 -------- 2001 《房屋建筑制图统一标准》， 如有相驳之处，则以GB/T50001 ------- 2001 《房屋建筑制图统一标准》为准。 2．图纸排序 2．1 施工图编排顺序： 1、图纸封面（注明：① .工程名称②. 设计或施工单位③ .日期。） 2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材 料说明；施工工艺要求及说明；图纸说明。主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等） 3、图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单位、施工单位、设计单位、日期）。 4、装饰施工图 ①.平面布置图注明房间名称、家具布置、标高。 ②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。注明吊顶材料、造型尺寸、窗帘盒、设备等。 标出造型吊顶的剖切索引、标高。规格板用箭头表示出排起始方向。③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay ）。x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。 将同类型不同型号墙体编号区分，并列图列表。 将门窗洞尺寸列入此图。 ④. 固定家具、地面材料及索引图 注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号⑤.平面机电示意图 注明插座位置、室内电气设备名称、型号、位置。注明壁灯及墙面造型灯带位置。
一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明： 6.1图纸目录 6.2设计说明 6.3装饰专业： 6.3.1图纸命名： 总平面图——————ZP 区域空间平面图———P （天花平面图、墙体定位图、地材铺装图、立面索引图） 立面图———————E 详图————————D （包含剖面图、大样图） 6.3.2图纸顺序：
《CAD施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体 排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明： 详见《材料填充图例》 6.图纸目录编排（图号编号）说明：
基本要求 1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2. 每图纸须编制图名、图号、比例、时间。 3. 打印图纸按需要，比例出图。 CAD制图规 常用制图方式 ※※※一、常用比例 1:1，1:2，1:3，1:4，1:5，1:6 ，1:10 1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80 1:100，1:150，1:200，1:250，1:300，1:400，1:500 ※※※二、线型 1. 粗实线：0.3mm 1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2)室外立面图的轮廓。 3)建筑装饰构造详图的建筑物表面线。 2. 中实线：0.15-0.18mm 1) 平、剖面图中被剖切的次要建筑构造的轮廓线。 2) 室外平顶、立、剖面图中建筑构配件的轮廓线。 3) 建筑装饰构造详图及构配件详图中一般轮廓线。 3. 细实线：0.1mm 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4. 细虚线：0.1-0.13mm 1) 室平面、顶面图中未剖切到的主要轮廓线。 2) 建筑构造及建筑装饰构配件不可见的轮廓线。 3) 拟扩建的建筑轮廓线。
4) 外开门立面图开门表示方式。 5. 细点划线：0.1-0.13mm 中心线、对称线、定位轴线。 6. 细折断线：0.1-0.13mm 不需画全的断开界线。 ※※※三、打印出图笔号1-10号线宽设置 10号特粗线： 1)立面地坪线 2)索引剖切符号 3)图标上线 4)索引图标中表示索引图在本图的短线 ※※※四、剖切索引符号 1. m：?12mm(在A0、A1、A2、图纸) 2. m：?10mm(在A3、A4图纸) 3. 特粗线到索引线为剖视方向 4. A：字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸) 5. B-01：字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸) 6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图 ※※※五、平、立面索引符号 1. m：?12mm(在A0、A1、A2、图纸)
竭诚为您提供优质文档/双击可除 《cad施工图规范》 篇一：cad图纸规范 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。 b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用制图方式。 一、常用比例 1：11：21：31：41：51：61：101：151：201：251：301：40 1：501：601：801：1001：1501：20xx：2501：3001：4001：500 二、线型
1．粗实线：0.3mm 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。 2．中实线：0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线：0.1mm 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线：0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。 3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5．细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。 6．细折断线：0.1-0.13mm 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置
竭诚为您提供优质文档/双击可除 cad工程图纸规范 篇一：cad施工图规范 一、总则 工作目标 1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 工作范围 本标准是建筑cad制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的cad制图及软件开发。工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制：
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用turetype字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在cad软件的Fonts目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx
CAD室内设计施工图规范 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 3、文字标注高度、字型的设置
4、尺寸标注及文字注释形式的设置 ?材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） ?标注格式（尺寸标注格式DIM） 标注格式（文字标注格式TEXT） 5、线型设置 A、中轴线Center B、暗藏日光灯带Dashed
C、不可见的物体结构线Dashed D、门窗开启线Center E、木纹线不锈钢钛金等Dot 6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准） 600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板 纸面石膏板基层白色乳胶漆 9mm夹板 18mm夹板 18mm夹板龙骨 18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆 樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆 木龙骨 30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板 砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃 钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜 暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯 银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面) 银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆 木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金 7、尺寸标注 ?尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸 ?分尺寸与总体尺寸必须相等，必要时可用EQ表示 ?第二层标注应以第一层标注的末端为起点，不要重复标注。 ?门缝、抽屉缝、搁板厚度等细节不需要标注。 ?尺寸标注严禁炸开；严禁小数点 8、CAD书稿注意事项 ?画图时先打开相对应图框，另存后在图框内进行画图工作 ?改图时先打开相对应图框，再插入需要改的文件，以便对文件进行控制
竭诚为您提供优质文档/双击可除 cad图纸字体规范 篇一：cad图纸字体规范要求 产品图纸字体规范要求 （字体型式、高度） 一、字体要求：字体型式为宋体，同一图样、同一图样选用同一型式的字体（仿宁波、真体）二、字体高度要求：见下表 研发中心标准化 篇二：制图规范cad图纸规范要求 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的
表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以a3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如010*********…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注 ③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。
PS结合CAD做彩色平面图 室内篇 做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。 请大家留意我的CAD图层设置与分布 这个是图层的分布，CAD图做到分层合理，就方便以后的操作 我们以一个会所的平面图为例子 眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西
把其他图层都给关了，这样，一个平面的轮廓就出来了
设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。具体的打印项目由实际情况决定。在这个例子中，我们要输出的内容如下： 1）墙体以及剪力墙、柱子、门窗 2）家具和洁具 3）地面铺装 4）室内绿化层以及其他 5）文字标注层 切记，要在同一大小的窗口标记下虚拟打印 输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。 在这里向大家介绍一个比较快捷的图象批处理方法。 打开了PS后，按 ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里
然后可以录制你的每一步操作。 对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单， 1）假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式， 2）去色处理 3）自动对比度 4）菜单——选择——颜色范围——点选白色部分删除 5）保存图象为PSD格式文件 然后按兰色方块，结束录制。
机械工程系毕业设计图纸CAD规范粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。 字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。 表2 字高与图幅的关系 表3 文字样式的设置 10，“技术要求”和标题栏中单位名称高度为7； 表5 图纸幅面及图框格式尺寸
每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。参考标题栏和明细表表头如下： 图1 标题栏 图2 明细表 表6 常用比例 纸比例不为1：1，则在CAD中调整图框的大小。例如某零件图决定用A4图幅1：2的图纸比例，则在CAD中插入放大了2倍的A4图框；反之若是2：1的图纸比例，则在CAD中插入缩小0.5倍的A4图框。这样在输出的时候打印成标准A4（297X210）的大小，即实现了对图形的缩小或是放大。 b 在上述过程中还牵连到相应的尺寸标注样式，文字高度等。例如A4图
幅1：2的图纸比例，CAD中插入放大了2倍的A4图框后进行尺寸标注时，标注样式的
“使用全局比例”一项也应设为2，文字命令写文字时，高度也应乘以2，这一切都缘于打印过程中所有对象会缩小0.5倍。反之亦然。 毕业设计（论文）题目 摘要 【从这里键入摘要内容。字体和格式均不需要修改。页面格式已经设置完毕(小四号宋体)。】 扼要概括毕业设计（论文）主要设计了什么内容，如何设计的，设计效果如何。语言精练、明确，语句流畅。中文摘要约800-1500个汉字，关键词要反映毕业设计说明书（论文）的主要内容，数量一般为3-5个。 关键词：关键词1，关键词2，关键词3，关键词4，关键词5 页眉设置：洛阳理工学院毕业设计（论文） 页码设置：前言之前部分用3，Ⅱ，Ⅲ…编号 从前言开始用阿拉伯数字1，2，3…编号，前言为第1页 英文题目 ABSTRACT 【从这里键入英文摘要内容】 英文摘要须与中文摘要内容相对应，英文摘要约250个实词；关键词要反映毕业设计说明书（论文）的主要内容，数量一般为3-5个。 KEY WORDS:关键词1，关键词2，关键词3，关键词4，关键词5 目录 前言 ......................................................................... 错误！未定义书签。 第1章×××××× (4) 1.1 ×××××× (4) 1.1.1 ×××××× (4) 1.1.2 ×××××× (4)
绘制建筑施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
CAD用布局如何画图及布局画图 初学布局画图,只想弄明白一个基本的概念顺序,请多指教!!谢谢!!我用的是CAD2004中文版的. 1.进入一个新布局，跳过打印设置，把原来的默认视口删除,先粘一个1：1的 A3图框进来。 2.新建一个视口图层，设置该层不能打印，然后在该层新建视口, 用命令:MV 新建一个视口(字母O为新建圆形视口)，拉出小于图框边界的一个框，可以调整大小。 3.双击视口内部进入视口,用全图缩放到位找到图纸，然后用Z空格,然后1/40XP 命令定义视口比例，然后调整图纸内容，在调整时注意不要有任何的放大缩小，只能平移, 然后在视口右键菜单上选择锁定视口。 4.布局标签上右键菜单，用页面设置，定义打印图框。打印比例为按图纸实际大小。 5.画图时，注意图名，图框，总图例，标注，全在视口之外。但如果一个底图画多图，则比如水电图连线，消防管线，包括图例布置，全部在视口内画。然后运用图层管理把与内容无关的图层冻结设置。注:每个视口可单独管理图层的冻结锁定是否显示和打印.注意:不要点到全部视口关闭开关那边去了.注意看CAD图层符号上的说明 为避免误导人,我把原来的图层设置内容删了. 小技巧点: 如果想要布局空间跟图纸空间一样是黑色背景,除了在选项里面设完颜色之外,可用那个虚拟打印拉出一大片背景来,因为我们打印时是拉A3的一个图框线,所以如果视口多的话,那布局除了一张A3,其它都是灰色的,看起来不舒服,所以我在画图时先做一个虚拟打印,把打印尺寸设到尽可能大,比如4800*3200这样子,然后打印输出一个JPG,至于这个文件效果怎么样,反正是个无用文件,不管,我 们想要的是那一大片的黑背景,这样的话就可以放下很多张A3的视口图纸.画图的时候看起来也就舒服多了.不信?不信您可以自己试试. 我现在也是刚开始摸索这个东西,如何让你的图层设计得更合理一些,因为
装饰施工图制图规范． 装饰施工图CAD制图规范 1．总则 1．1、目的 1．1．1规范化--有效提高装饰设计的工作质量；
1．1．2标准化--提高装饰设计的工作效率； 1．1．3网络化--便于网络上规范化管理和成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。 1．3、工作风格 1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。2．图纸排序 2．1 施工图编排顺序： 1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。） 2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等） 3、图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单
位、施工单位、设计单位、日期）。 4、装饰施工图 ①.平面布置图 注明房间名称、家具布置、标高。 ②吊顶平面布置图 注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。注明吊顶材料、造型尺寸、窗帘盒、设备等。 标出造型吊顶的剖切索引、标高。 规格板用箭头表示出排起始方向。 ③.（平面）门（窗）墙体定位图（无家具、标高等） 注明门窗的尺寸、型号（Mxay 、Cxay）。x-尺寸编号、y-门窗代号 用图案填充将新砌墙体与原有墙体区分开。 将同类型不同型号墙体编号区分，并列图列表。 将门窗洞尺寸列入此图。 ④.固定家具、地面材料及索引图 注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。 ⑤.平面机电示意图 注明插座位置、室内电气设备名称、型号、位置。 注明壁灯及墙面造型灯带位置。
竭诚为您提供优质文档/双击可除cad建筑施工图规范 篇一：《cad施工图规范》 《cad施工图规范》 一、总则 室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。 二、制图 1.文件内容说明： 要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。 2.图纸表现说明： 图面多少可根据图面内容的丰富程度来确定，以a3打印出来层次分明又不稀疏为原则。 3.注意事项： 3.1插入图中的图块不要炸开，如需调整，在调整完毕
后，应重新定义为图块；填充禁止炸开。 3.2注意剖视方向，索引符号指示方向应与剖视方向一致。 3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如010*********…… 3.4同一幅图中，索引序号不得重复。 3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。 3.6检查图纸应按以下步骤进行①画面内容②尺寸标注 ③文本标注④图标图名⑤整体排版 3.7图面与图框内框竖线之间应留一定的距离。 3.8确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明： 4.1最外总体尺寸；中间结构尺寸；最内功能尺寸。 4.2等分尺寸与总体尺寸必须相等，必要时可用eq表示。 4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。 4.4门缝、抽屉缝、搁板厚度等细节不需要标注。 4.5尺寸标注严禁炸开；严禁小数点。 5.填充说明：

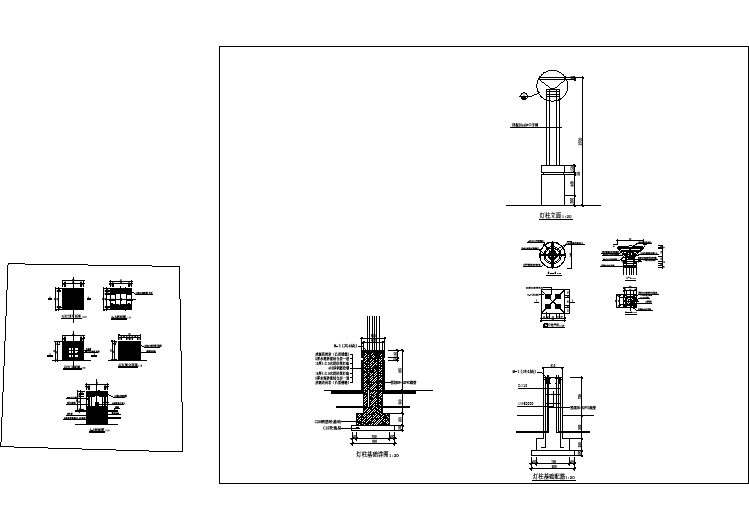

[wiki]景观[/wiki]施工图设计规范 为了进一步提高设计水平，使我公司的计算机辅助设计逐步实现规范化、标准化、网络化，我们通过对近年来的计算机辅助设计工作的经验进行提炼和总结并制订本标准。今后，凡我公司承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。全公司各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给经理，以便今后对本标准进一步调整和完善。 一、总则 1、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字
机电工程系毕业设计图纸CAD规范 根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。 一、图层设置 用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。 表1 图层设置
说明： a. 0层一般不允许放任何东西，是做块用的； b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印； c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰； d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。 习惯在图层上设置线宽的可按照下述方法设置： 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。 字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者过小的情况。 表2 字高与图幅的关系 表3 文字样式的设置 说明： a 每个CAD文件中对文字样式的定义和使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰； b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7； c 文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋_GB2312”这样的填充字体。
景观设计工程制图规范 一、总则 1、工作目标 1.1规范化——有效提高设计的工作质量； 1.2标准化——提高设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、工作范围 本标准是依据天正CAD景观制图的统一规则，适用于景观工程及相关领域中的CAD制图。 3、工作风格 本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。CAD制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑景观制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 图签部分运用博瑞易筑的统一图签。工号、时间、图名等需要填写部分应仔细检查，认真填写核对。图面文字标注统一使用天正文字及标注，具体要求查看《2011天正CAD景观工程制图规范》 5、图纸版本及修改标记 5.1图纸版本 5.1.1施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.2图面修改标记 图纸修改可以以版本号区分，每次修改必须在修改处做出标记，并注明版本号。 简单或单一修改尽量使用变更通知单。 6、图纸幅面 6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。 图纸尺寸规格表2 图纸种类图纸宽度（mm）图纸高度(mm) 备注
作图软件规范设置及图纸要求 一、作图软件： 为规范工程图作图格式，工程图作图软件统一使用在AutoCAD2007平台上运行的“天正建筑7.5或8.0”。 二、作图环境设置： 1、线型导入：开始作图前加载下列线型： a.实线：CONTINUOUS b.虚线：ACAD-ISO02W100 c.点划线：ACAD-ISO04W100 注：线型比例因子依图纸比例而定。 2、文字样式设定： 为统一图中文字标注样式，作图前先设定好文字的标注样式。 （1）.文字标注样式设定： a.在天正工具箱中打开文字表格工具栏，选择文字样式； b.新建，样式名称：文字样式； c.取消使用大字体，shx字体选定为：仿宋体； d.效果，宽度比例：1； e.其它保持墨认值。 （2）.尺寸标注文字样式设定： a. 在天正工具箱中打开尺寸标注工具栏，选择标注样式； b.新建，样式名称：尺寸标注； c.取消使用大字体，shx字体选定为：仿宋体； d.效果，宽度比例：1； e.其它保持墨认值。 注：所有文字样式设定后，将“文字样式”设为当前样式。 3、标注样式设定： 为统一图中尺寸标注样式，作图前先设定好尺寸的标注样式。 在天正建筑环境下作图，只需将3中设定的“尺寸标注”的标注标样式设为当前样式。再按图纸所需比例设定好比例，使用天正工具箱下的尺寸标注栏下的相应工具进行标注即可。注：在作图过程中注意选用正确的标注样式进行标注。 4、图层设置： 为规范作图及便于图纸的修改，在作图过程中要求将不同内容的图形线设置在不同的
行设置。 5、图框设置： 按图纸内容要求确定采用的图框幅面后在“第二代标准图框”文件中选用合适的图框拷贝至当前文件中。（“第二代标准图框”文件中的各类图框均为1：1的标准图框，如需加长图框请用该文件中的图框作相应修改后再调用。） 注：本公司的标准图框不适合作成系统图框调用，因此切勿擅自修改天正安装目录下的SYS 文件夹内的文件。 7、纸布局： 建议所有图纸均在图纸空间进行布局出图。 有关图纸空间的使用请查阅《技能培训——CAD图纸空间》。
CAD技术图纸格式规范
技术图纸格式规范 为规范本公司技术图纸的绘制，根据目前公司的实际情况，同时参考了国家制图方面的相关标准，作出下面几点说明，以供技术人员参考使用。 1 图纸幅面 建议首选A4竖装(297×210)、A3横装(297×420)、A2横装(420×594)和A1横装(590×841)，如有特殊情况，可选用其它幅面。 另外可参见《图框模板》。 幅面代 号 A0 A1 A2 A3 A4 B×L 841× 1189 594× 841 420× 594 297× 420 297× 210 e 20 10 c 10 5 a 25 注：在CAD绘图中对图纸有加长加宽的要求时，应按基本幅面的短边（B）成整数倍增加。
2 标题栏 下图为国标中的格式，作为参考，具体请见《图框模板》。 由于本公司的技术图纸相对来说不算复杂，所以没有设置分区。另外由于制图的责任不应与其它签署项一致，而且现在多数设计和制图是同一个技术员，所以在标题栏中不设置制图这一项，如果确实要将制图区分表示开来，可以在附加栏中注明。另外应在“设计”下加上“校对”栏。 3 明细栏 参见下图和《图框模板》。
4 图层 见下表和《图框模板》。 考虑到实际情况，为简便起见，在《图框模板》
中只规定了01～11号图层，12归入到08号里，13号归入11号里。 5 图线 CAD中常用的有GB/T 18229里提到的编号为01、02、10、12的四种，见下表。 基本图线的颜色如下表规定，具体可参见《图框模板》。考虑到彩色打印时黄色很难辨别，虚线的颜色可根据需要调成蓝色。 对于线宽的尺寸大小应在下列数系中选取，该数系的公比为2 1： 0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm
标准CAD图纸尺寸大全 图纸尺寸 A0：1189毫米*841毫米 A1：841毫米*594毫米 A2：594毫米*420毫米A3：420毫米*297毫米 A4：297毫米*210毫米A5：210毫米*148毫米 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。 按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为 2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A 系列和B系列。 若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。 A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。A0定义成面积为一平方米，长宽比为1:√2的纸张。接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。 B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。举例来说，B1是A1和A0的几何平均。 C组纸张尺寸是编号相同的A、B组纸张的几何平均。举例来说，C2是B2和A2的几何平均。 一张A4大小的纸张可以刚好放进一个C4大小的信封。如果把A4纸张对折变成A5纸张，那它就可以刚好放进C5大小的信封，同理类推。 GB/T 148-1997《印刷、书写和绘图纸幅面尺寸》 A组 A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 A5 148×210 A6 105×148 A7 74×105 A8 52×74 A9 37×52 A10 26×37 B组 B0 1000×1414 B1 707×1000 B2 500×707 B3 353×500 B4 250×353 B5 176×250 B6 125×176 B7 88×125 B8 62×88 B9 44×62 B10 31×44 C组 C0 917×1297 C1 648×917 C2 458×648 C3 324×458
CAD模型转布局一般方法 就是调取模型中某张大图里面某个部分，而不让别的部位显示出来。比如说调取在某栋大楼某层的平面图中的某个房间的平面图，而不让别的房间显示出来 最佳答案 mv 空格，重新画个视口就行了嘛，通过调整视口得到你想要的效果，复杂点的mv+p画出任意形状的视口。对了视口用不打印层画 你的连接看不见图片你直接打印勾选居中打印比例自适应窗口 ~~选择打印范围要是必须在中间的话你就提前画个与打印纸张相同的矩形与圆居中对齐那样就可以了 有很多使用CAD的朋友，对CAD的认识还只是介于其模型空间，下面我们就来学习一下CAD的图纸空间（布局空间）的使用方法： 大家知道，AutoCAD2000以后的版本，均有布局功能。布局中的图纸空间，提供了模拟打印图纸、进行打印设置等新功能，使我们可能在模型空间中不考虑作图比例，而用原实物尺寸绘制图纸，当图纸绘制完成后，再在不同的布局中，设置不同的出图比例即可。但在实际应用中，大多数的人还是没有充分的利用好这个功能，原因是许多设计参加的设计技巧没有完全掌握，笔者通过大量的实践，取得了一点体会，与大家分享。 1. 在A4（横向）图中出图的设置 1）创建新图层（目的是为了隐藏视口时用） 创建名为layout的新图层，并将该图层置为当前层。 2）切换到布局 单击AutoCAD绘图工作界面中的“布局1”标签，切换到布局，同时自动弹出“页面设置”对话框，如图1所示。 3）设置打印设备 在如图1所示的“打印设备”选项卡中，配置打印机。
在“名称”下拉列表框中，根据自己计算机Windows系统下安装的打印机选择所要应用的打印设备。 例如：我的计算机用HP LaserJet 1020激光打印机打印A4文件的，那么在“名称”下拉列表中就选择“HP LaserJet 1020”。如图2所示： 4）设置打印图纸尺寸 单击图1所示对话框中的“布局设置”标签，切换到“布局设置”选项卡中，在该选项卡中设置图纸尺寸等内容，如图3所示： 5）设置图纸边距 这一点很重要，有时出图比例不符合要求，就是图纸边距没定义好。具体作法：单击图1所示的“打印设置”标签，切换到“打印机配置 ”选项卡中，单击“特性”标签，弹出“打印机配置编辑器”对话框，如图4 所示。 在“打印机配置编辑器”对话框中选择“设备和文档设置”选项卡，选择“用户定义图纸尺寸和校准”中选择“修改标准图纸尺寸（可打印区域）”选项。在“修改标准图纸尺寸（Z）”下拉列表中选择“A4”，如图5所示。 设置好后，单击“修改”标签，进入“自定义图纸尺寸——可打印区域”选项卡中（如图6所示）。 ——文件名”选项卡中，这时在PMP文件名（F）下方，会出现一个缺省的文件名，单击“下一步”，进入“自定义图纸尺寸——完成”选项卡中，单击“完成”即完成了出图打印区域的设置。 单击“打印机配置编辑器”中的“确定”，会弹出“修改打印机配置文件”对话框，在这里出现了修改后文件保存的位置及文件名，单击“确定”即回到“页面设置”选项卡中，再单击“确定”，即进入到“布局1”的视口状态。如图7所示。 在“布局1”中，会出现虚线的线框，如果这个线框不是这样（也就是不符合国标要求），说明打印区域设置的不对，在“文件”菜单中选择“页面设置”命令，重新此步聚的操作，直到符合要求为止。
