单片机实验(C语言)

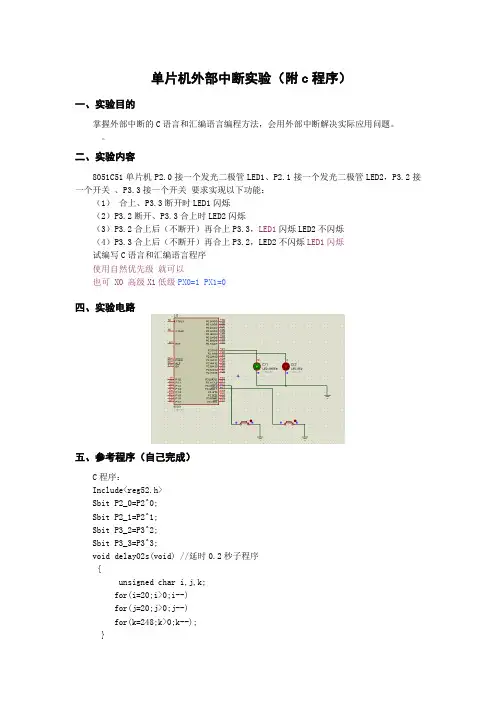

单片机外部中断实验（附c程序）一、实验目的掌握外部中断的C语言和汇编语言编程方法，会用外部中断解决实际应用问题。

二、实验内容8051C51单片机P2.0接一个发光二极管LED1、P2.1接一个发光二极管LED2，P3.2接一个开关、P3.3接一个开关要求实现以下功能：（1）合上、P3.3断开时LED1闪烁（2）P3.2断开、P3.3合上时LED2闪烁（3）P3.2合上后（不断开）再合上P3.3，LED1闪烁LED2不闪烁（4）P3.3合上后（不断开）再合上P3.2，LED2不闪烁LED1闪烁试编写C语言和汇编语言程序使用自然优先级就可以也可 XO 高级X1低级PX0=1 PX1=0四、实验电路五、参考程序（自己完成）C程序：Include<reg52.h>Sbit P2_0=P2^0;Sbit P2_1=P2^1;Sbit P3_2=P3^2;Sbit P3_3=P3^3;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}Void main{EA=1;EX0=1;EX1=1;ITO=1;IT1=1;PX0=1;PX1=0;While(1);}Void int0(void) interrupt 0 { if（！P3_2）{While(1){P2_0=1;delay02s();P2_0=0;delay02s();}}}Void int1(void) interrupt 2 { if（！P3_3）{While(1){P2_1=1;delay02s();P2_1=0;delay02s();}}}。

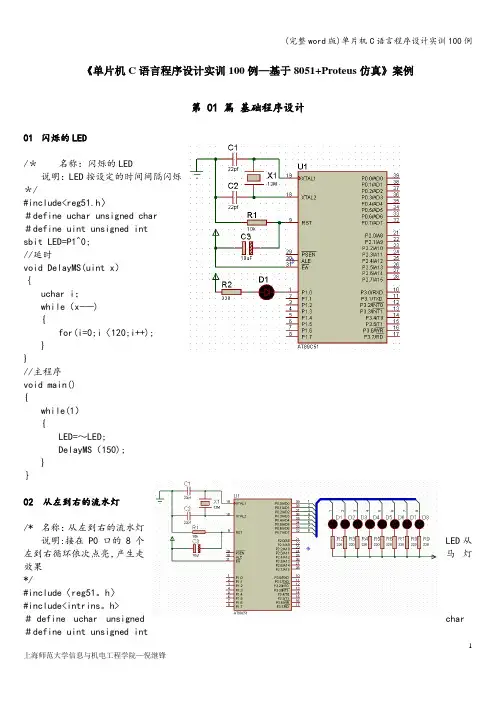

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intvoid DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++)P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。

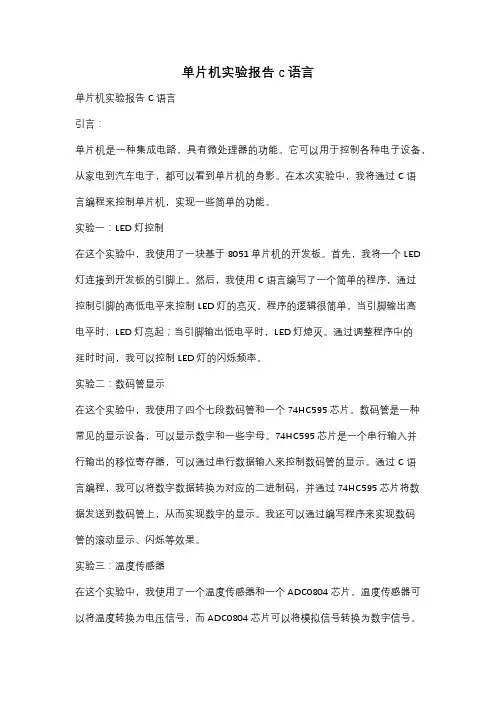

单片机实验报告c语言单片机实验报告C语言引言：单片机是一种集成电路，具有微处理器的功能。

它可以用于控制各种电子设备，从家电到汽车电子，都可以看到单片机的身影。

在本次实验中，我将通过C语言编程来控制单片机，实现一些简单的功能。

实验一：LED灯控制在这个实验中，我使用了一块基于8051单片机的开发板。

首先，我将一个LED 灯连接到开发板的引脚上。

然后，我使用C语言编写了一个简单的程序，通过控制引脚的高低电平来控制LED灯的亮灭。

程序的逻辑很简单，当引脚输出高电平时，LED灯亮起；当引脚输出低电平时，LED灯熄灭。

通过调整程序中的延时时间，我可以控制LED灯的闪烁频率。

实验二：数码管显示在这个实验中，我使用了四个七段数码管和一个74HC595芯片。

数码管是一种常见的显示设备，可以显示数字和一些字母。

74HC595芯片是一个串行输入并行输出的移位寄存器，可以通过串行数据输入来控制数码管的显示。

通过C语言编程，我可以将数字数据转换为对应的二进制码，并通过74HC595芯片将数据发送到数码管上，从而实现数字的显示。

我还可以通过编写程序来实现数码管的滚动显示、闪烁等效果。

实验三：温度传感器在这个实验中，我使用了一个温度传感器和一个ADC0804芯片。

温度传感器可以将温度转换为电压信号，而ADC0804芯片可以将模拟信号转换为数字信号。

通过将温度传感器和ADC0804芯片连接到单片机开发板上，并使用C语言编程，我可以实时获取温度信息，并将其显示在数码管上。

这样，我就可以实时监测环境温度，并做出相应的控制。

实验四：蜂鸣器控制在这个实验中，我使用了一个蜂鸣器和一个可变电阻。

蜂鸣器是一种能够发出声音的设备，可以用于报警、提醒等场景。

通过调节可变电阻的电阻值，我可以改变蜂鸣器的声音的频率和音量。

通过C语言编程，我可以控制蜂鸣器的开关和声音的频率，从而实现不同的声音效果。

实验五：红外遥控在这个实验中，我使用了一个红外接收模块和一个红外发射模块。

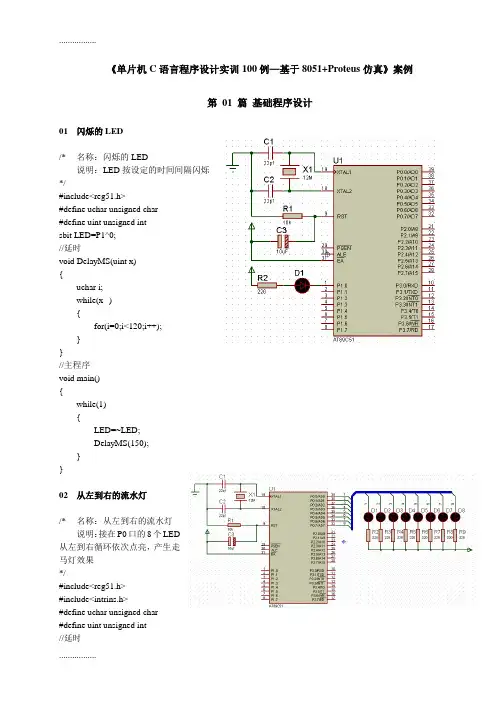

《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第 01 篇基础程序设计01 闪烁的LED/＊名称：闪烁的LED说明：LED按设定的时间间隔闪烁＊/#include<reg51.h〉＃define uchar unsigned char＃define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x）｛uchar i；while（x-—){for(i=0;i〈120;i++);}}//主程序void main(){while(1）{LED=～LED;DelayMS（150);}｝02 从左到右的流水灯/* 名称：从左到右的流水灯说明:接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include〈reg51。

h〉#include<intrins。

h>＃define uchar unsigned char ＃define uint unsigned int//延时void DelayMS（uint x){uchar i;while(x—-）｛for（i=0;i〈120；i++）;}}//主程序void main（）{P0=0xfe;while(1）｛P0=_crol_(P0，1); //P0的值向左循环移动DelayMS(150);｝}03 8只LED左右来回点亮/＊名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/＃include<reg51.h>#include〈intrins.h>＃define uchar unsigned char #define uint unsigned int//延时void DelayMS（uint x)｛uchar i；while（x——)｛for（i=0;i〈120；i++)；}｝//主程序void main（)｛uchar i；P2=0x01；while(1）{for（i=0；i〈7；i++){P2=_crol_（P2,1）； //P2的值向左循环移动DelayMS（150）；}for(i=0；i<7；i++){P2=_cror_（P2，1); //P2的值向右循环移动DelayMS(150)；}}｝04 花样流水灯/* 名称：花样流水灯说明:16只LED分两组按预设的多种花样变换显示＊/＃include<reg51。

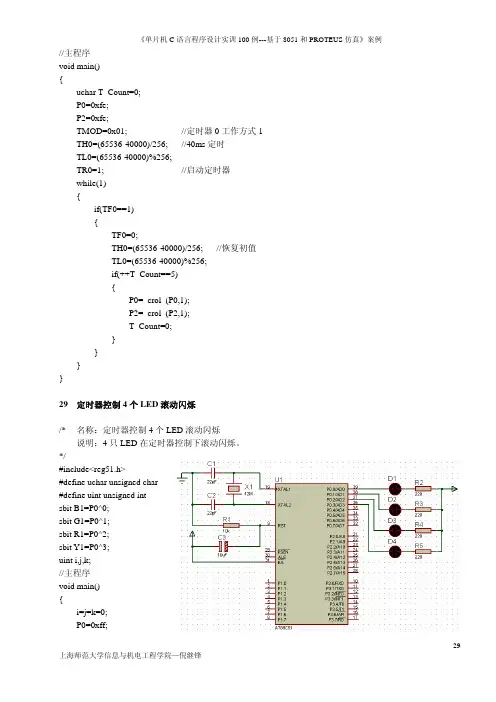

//恢复定时器 1 初值 //500ms 转换状态
名称：10s 的秒表 说明：首次按键计时开始，再次按键暂停，第三次按键清零。
*/ #include<reg51.h> #define uchar unsigned char #define uint unsigned int sbit K1=P3^7; uchar i,Second_Counts,Key_Flag_Idx; bit Key_State; uchar
34 上海师范大学信息与机电工程学院—倪继锋
《单片机 C 语言程序设计实训 100 例---基于 8051 和 PROTEUS 仿真》案例
34 /*
100 000s 以内的计时程序 名称：100 000s 以内的计时程序 说明：在 6 只数码管上完成 0~99 999.9s。
*/ #include<reg51.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int //段码 ucha 中断函数 void LED_Flash_and_Scroll() interrupt 1 { if(++k<35) return; //定时中断若干次后执行闪烁 k=0; switch(i) { case 0: B1=~B1;break; case 1: G1=~G1;break; case 2: R1=~R1;break; case 3: Y1=~Y1;break; default:i=0; } if(++j<300) return; //每次闪烁持续一段时间 j=0; P0=0xff; //关闭显示 i++; //切换到下一个 LED } 30 /* T0 控制 LED 实现二进制计数

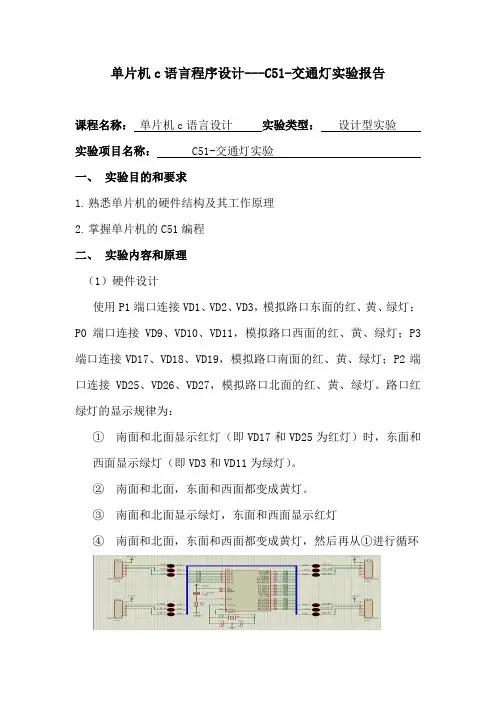

单片机c语言程序设计---C51-交通灯实验报告课程名称：单片机c语言设计实验类型：设计型实验实验项目名称： C51-交通灯实验一、实验目的和要求1.熟悉单片机的硬件结构及其工作原理2.掌握单片机的C51编程二、实验内容和原理（1）硬件设计使用P1端口连接VD1、VD2、VD3，模拟路口东面的红、黄、绿灯；P0端口连接VD9、VD10、VD11，模拟路口西面的红、黄、绿灯；P3端口连接VD17、VD18、VD19，模拟路口南面的红、黄、绿灯；P2端口连接VD25、VD26、VD27，模拟路口北面的红、黄、绿灯。

路口红绿灯的显示规律为：①南面和北面显示红灯（即VD17和VD25为红灯）时，东面和西面显示绿灯（即VD3和VD11为绿灯）。

②南面和北面，东面和西面都变成黄灯。

③南面和北面显示绿灯，东面和西面显示红灯④南面和北面，东面和西面都变成黄灯，然后再从①进行循环（需注意：此处设置的黄灯显示时长应短于红灯或绿灯的显示时长）（2）protues仿真通过Keil编译后，利用protues软件进行仿真。

在protues ISIS 编译环境中绘制仿真电路图，将编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

三、主要仪器设备四、操作方法与实验步骤1.按照硬件设计在protues上按照所给硬件设计绘制电路图。

2.在keil上进行编译后生成“xxx.hex”文件。

3.编译好的“xxx.hex”文件加入AT89C51。

启动仿真，观察仿真结果。

五、实验结果与分析void S_N(void){VD1=0;VD9=0;VD19=0;VD27=0;Delay(1000);VD1=1;VD9=1;VD19=1;VD27=1;}int main (void) {while(1){E_W();NOT();S_N();NOT();}}六、讨论和心得。

《单片机原理及应用》实验指导书（C语言）《单片机原理及应用》实验指导书（C语言）某某大学物电学院微机教研室某某2022前言由于单片机具有高可靠性、超小型、低价格、容易产品化等特点，在仪器仪表智能化、实时工业控制、实时数据采集、智能终端、通信设备、导航系统、家用电器等控制应用领域，具有十分广泛的用途。

由于目前在国内单片机应用中，MCS-51系列单片机仍然是一种主流单片机，所以本实验指导书为学习MCS-51单片机的学生，配合《单片机原理及应用》课程的教学，结合本学院自制单片机教学实验板编写了这本实验指导书。

《单片机原理应用及》是一门实践性很强的课程，提高教学质量的一个重要环节是上机实习和训练，无论是学习汇编语言程序设计，还是学习接口电路和外设与计算机的连接，或者软硬兼施地研制单片机应用系统，不通过加强动手是不能获得预期效果的。

本实验指导书提供多个实验的指导性材料，有些实验还有一些有一定难度的选做项目，可以根据课时的安排和教学要求进行取舍。

为了达到某些实验的目的，书中提供的参考程序与实际应用中的程序会有些差别，所以不一定是最优的。

由于时间紧迫，需要赶课程进度与实验时间的同步，加上编者学识有限，如有不妥之处，欢迎读者批评指正。

实验须知1.实验前必须阅读教科书的有关部分和本实验指导书，了解实验目的、内容、步骤，做好实验前的准备，编写好实验中要求自编或修改的程序；完成实验前要求完成的准备工作后方可以上机实验，否则不得上机操作。

2.各种电源的电压和极性不能接错，严禁带电接线和接插元器件。

通电前须经过指导教师检查认可后方能通电。

3.不准随意拨弄各种与实验无关的旋钮和开关，凡与本次实验无关的任何设备都禁止动用和摸弄，注意安全。

4.严禁用手触摸实验系统印制电路板和元器件的引脚，防止静电击穿芯片。

5.实验中若损坏仪器或元器件，应及时向指导教师报告。

6.在实验室内保持安静和卫生，不得随意走动和喧哗，集中精力完成实验。

7.实验完成后，关掉电源，及时整理实验台桌面，保持环境整洁。

单片机综合实验报告题目: 8路抢答器实验班级：姓名：学号：指导老师：时间：一、实验内容：以单片机为核心，设计一个8位竞赛抢答器：同时供8名选手或8个代表队比赛，分别用8个按钮S0～S7表示。

本实验有Protues软件仿真。

分别设置一个抢答控制开关S1和复位开关S2，由主持人控制。

抢答器具有锁存与显示功能。

即选手按按钮抢答时，锁存相应的编号，并且优先抢答选手的编号一直保持显示在显示器上，直到主持人将系统复位为止。

抢答器具有定时抢答功能，且一次抢答的时间由主持人设定为30秒。

当主持人启动“开始”键后，定时器进行减计时，同时绿色LED灯亮。

二、实验电路及功能说明分别设置一个抢答控制开关S1和复位开关S2，由主持人控制。

抢答器具有锁存与显示功能。

即选手按按钮抢答时，锁存相应的编号，并且优先抢答选手的编号一直保持显示在显示器上，直到主持人将系统复位为止。

参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统复位为止。

复位后参赛队员可继续抢答。

如果定时时间已到，无人抢答，本次抢答无效，系统报警红色LED灯亮，并禁止抢答，定时显示器上显示00。

三、实验程序流程图：主程序；非法抢答序；抢答时间调整程序；回答时间调整程序；倒计时程序；正常抢答处理程序；犯规处理程序；显示及发声程序。

主流程图如下图所示子程序.四、实验结果分析五、心得体会.六、程序清单#include <reg51.h>#define uchar unsigned char#define uint unsigned intsbit wela_a=P3^0;sbit wela1=P3^1;sbit wela2=P3^7;sbit rest=P3^5;sbit host=P3^6;sbit led1=P3^4;//绿灯sbit led2=P3^3;//红灯sbit led3=P3^2;//黄灯sbit key1=P1^0;sbit key2=P1^1;sbit key3=P1^2;sbit key4=P1^3;sbit key5=P1^4;sbit key6=P1^5;sbit key7=P1^6;sbit key8=P1^7;uchar x,q,d,s,ge,t0,t1,start,flag; uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void init();/*初始函数申明*/void display(uchar s,uchar ge,uchar a); void delay(uint z);void keyscan();void main(){init();display(s,ge,a);while(1){if(host==0) //主持人控制开关{delay(5);if(host==0){flag=1;start=1;delay(5); 延时while(!host); 检测开关}}if(rest==0) //复位{delay(5);if(rest==0){q=30;led2=1;led3=1;x=0;delay(5);.start=1;delay(5);while(!rest);}}if(flag==1){if(start==0)//选手按下，倒计10秒开始{led3=0;wela1=0;wela2=0;delay(1);TR0=0;TR1=1;display(s,ge,a);delay(1);}if(start==1)//主持人按下，倒计时30秒{led1=0;wela1=0;wela2=0;delay(1);TR0=1;TR1=0;display(s,ge,a);delay(1);keyscan();}}}}void init()/*初始化*/{t0=0;t1=0;flag=0;q=30;d=10;wela_a=0;a=0;TMOD=0x11;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;ET1=1;TR0=0;TR1=0;}void display(uchar s,uchar ge,uchar a)/*数码管动态扫描*/{wela1=1;P0=table[ge];.delay(5);wela2=1;P0=table[s];delay(5);wela_a=0;P2=table[a];delay(5);}void keyscan()/*按键扫描函数*/ {if(key1==0){delay(5);if(key1==0){a=1;P2=table[a];start=0;TR1=1;TR0=0;delay(5);while(!key1);}}if(key2==0){delay(5);if(key2==0){a=2;P2=table[a];start=0;delay(5);while(!key2);}}if(key3==0){delay(5);if(key3==0){a=3;P2=table[a];start=0;delay(5);while(!key3);}}if(key4==0){delay(5);if(key4==0){a=4;P2=table[a];start=0;delay(5);while(!key4);.}}if(key5==0){delay(5);if(key5==0){a=5;P2=table[a];start=0;delay(5);while(!key5);}}if(key6==0){delay(5);if(key6==0){a=6;P2=table[a];start=0;delay(5);while(!key6);}}if(key7==0){delay(5);if(key7==0){a=7;P2=table[a];start=0;delay(5);while(!key7);}}if(key8==0){delay(5);if(key8==0){a=8;P2=table[a];start=0;delay(5);while(!key8);}}}void delay(uint z)/*延时函数*/{uint i,j;for(i=z;i>0;i--)for(j=110;j>0;j--);}void time0() interrupt 1/*定时器0*/.{TH0=(65536-50000)/256;TL0=(65536-50000)%256;s=q/10;ge=q%10;t0++;if(t0==20){t0=0;q--;s=q/10;ge=q%10;if(q==0){while(1){q=0;a=0;led1=1;led2=0;wela1=0;wela2=0;delay(1);display(s,ge,a);}}}}void time1() interrupt 3/*定时器1*/{TH1=(65536-50000)/256;TL1=(65536-50000)%256;s=d/10;ge=d%10;t1++;if(t1==20){t1=0;d--;s=d/10;ge=d%10;if(d==0){while(1){d=0;a=0;led1=1;led3=1;led2=0;wela1=0;wela2=0;delay(1);display(s,ge,a);}}}}.//最后，给朋友们一点点提示，本程序有一点点小问题，有个中断没关，当主持人复位之后，后面的选手回答问题的时间就没有10秒了（可怜啊）。

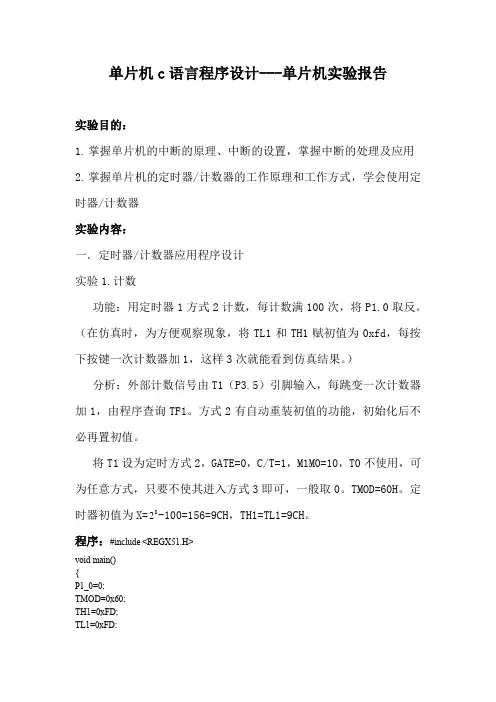

单片机c语言程序设计---单片机实验报告实验目的：1.掌握单片机的中断的原理、中断的设置，掌握中断的处理及应用2.掌握单片机的定时器/计数器的工作原理和工作方式，学会使用定时器/计数器实验内容：一．定时器/计数器应用程序设计实验1.计数功能：用定时器1方式2计数，每计数满100次，将P1.0取反。

（在仿真时，为方便观察现象，将TL1和TH1赋初值为0xfd，每按下按键一次计数器加1，这样3次就能看到仿真结果。

）分析：外部计数信号由T1（P3.5）引脚输入，每跳变一次计数器加1，由程序查询TF1。

方式2有自动重装初值的功能，初始化后不必再置初值。

将T1设为定时方式2，GATE=0，C/T=1，M1M0=10，T0不使用，可为任意方式，只要不使其进入方式3即可，一般取0。

TMOD=60H。

定时器初值为X=82-100=156=9CH，TH1=TL1=9CH。

程序：#include<REGX51.H>void main(){P1_0=0;TMOD=0x60;TH1=0xFD;TL1=0xFD;ET1=1;EA=1;TR1=1;while(1){}}void timer1_Routine()interrupt3{P1_0=~P1_0;}实验2.中断定时使用定时器定时，每隔10s使与P0、P1、P2和P3端口连接的发光二极管闪烁10次，设P0、P1、P2和P3端口低电平灯亮，反之灯灭。

分析：中断源T0入口地址000BH；当T0溢出时，TF0为1发出中断申请，条件满足CPU响应，进入中断处理程序。

主程序中要进行中断设置和定时器初始化，中断服务程序中安排灯闪烁；TL0的初值为0xB0，TH0的初值为0x3C，执行200次，则完成10s定时。

实验要求：完成计数实验和中断计数实验。

具体包括绘制仿真电路图、编写c源程序、进行仿真并观察仿真结果，需要保存原理图截图，保存c源程序，对仿真结果进行总结。

程序：#include<REGX51.H>#include"Delay.h"int i;int j=0;void main(){ P1=0; P2=0;P3=0; P0=0; TMOD=0x01;TH0=0x3C;TL0=0xB0;ET0=1;EA=1;TR0=1;while(1) {}}void timer0_Routine()interrupt1 {TH0=0x3C;TL0=0xB0;j++;if(j>=150){ j=0; for(i=0;i<20;i++){P1=~P1;P2=~P2;P3=~P3;P0=~P0;Delay(200); } }}实验分析：心得体会：。

单片机c语言程序设计实训100例——基于arduino+proteus仿真单片机C语言程序设计是电子信息类专业中的一门重要课程，通过学习这门课程可以掌握基本的嵌入式系统开发技术。

为了提高学生对于单片机编程能力和实践操作能力的培养，通常会进行相关实训。

在这篇文章中，我将介绍一个基于Arduino+Proteus仿真环境下的100个例题来帮助大家更好地理解和掌握单片机C语言程序设计。

每个例题都包含详细说明、代码示例以及相应功能模块在Proteus上面运行效果图等内容。

1. 闪烁LED灯：使用延时函数使得连接到Arduino引脚13上面的LED灯周期性地闪烁。

2. 控制舵机角度：根据输入信号改变舵机转动角度，并且利用串口监视器显示当前角度值。

3. 温湿度传感器读取数据并显示：通过DHT11温湿度传感器获取周围环境温湿度数值，并将其显示出来。

4. 数码管计数器: 使用74HC595芯片驱动四位共阳极数字管，在7段数码管上循环从0-9递增或者递减展示数字5. 蜂鸣器播放音调: 通过PWM信号控制蜂鸣器发出不同频率的声音。

6. 红外遥控LED灯: 使用红外接收模块读取来自红外遥控器发送的指令，并根据指令点亮或者熄灭连接到Arduino引脚上面的LED灯。

这些例题涵盖了单片机C语言程序设计中常见且基础性较强的内容，可以帮助学生逐步提高编程能力和实践操作技巧。

在Proteus仿真环境下进行实验也有以下几个优点：1. 安全可靠：在环境下进行实验，不存在电路元件损坏、线路错误等问题，保证了安全性和稳定性。

2. 节约成本：无需购买昂贵而易损耗品（如传感器、舵机等），只需要使用软件即可完成相关功能测试。

3. 方便快速：Proteus具备图形化界面以及大量现成组建库文件, 只要简单地将所需元素放入画布并连好线就可以开始调试代码4．多样化场景设置: Proteus支持各种设备与芯片之间相互联动关系搭配总结起来说，“100例——基于arduino+proteus仿真”这个实训项目是一个非常有价值的单片机C语言程序设计学习资源。

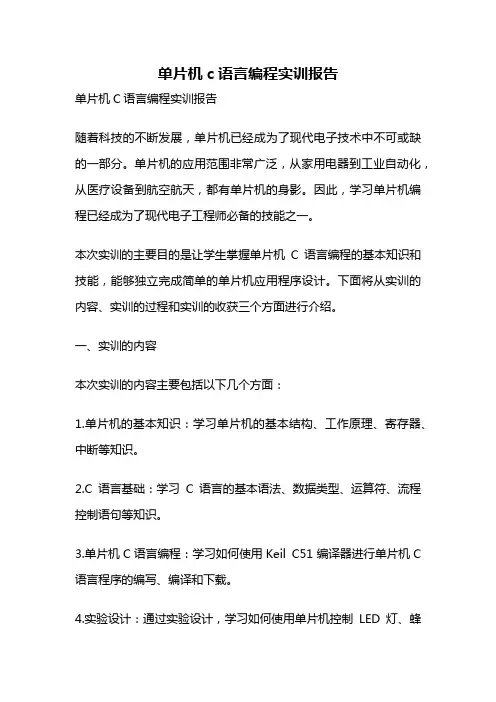

单片机c语言编程实训报告单片机C语言编程实训报告随着科技的不断发展，单片机已经成为了现代电子技术中不可或缺的一部分。

单片机的应用范围非常广泛，从家用电器到工业自动化，从医疗设备到航空航天，都有单片机的身影。

因此，学习单片机编程已经成为了现代电子工程师必备的技能之一。

本次实训的主要目的是让学生掌握单片机C语言编程的基本知识和技能，能够独立完成简单的单片机应用程序设计。

下面将从实训的内容、实训的过程和实训的收获三个方面进行介绍。

一、实训的内容本次实训的内容主要包括以下几个方面：1.单片机的基本知识：学习单片机的基本结构、工作原理、寄存器、中断等知识。

2.C语言基础：学习C语言的基本语法、数据类型、运算符、流程控制语句等知识。

3.单片机C语言编程：学习如何使用Keil C51编译器进行单片机C 语言程序的编写、编译和下载。

4.实验设计：通过实验设计，学习如何使用单片机控制LED灯、蜂鸣器、数码管等外设，实现简单的电子系统控制。

二、实训的过程本次实训的过程主要分为以下几个步骤：1.理论学习：在实训开始前，老师会给我们讲解单片机的基本知识和C语言基础知识，让我们对单片机编程有一个初步的了解。

2.实验设计：在理论学习之后，老师会给我们布置一些实验任务，让我们自己设计程序，实现对LED灯、蜂鸣器、数码管等外设的控制。

在实验设计的过程中，我们需要根据实验要求，设计程序，编译程序，下载程序，然后进行实验验证。

3.实验报告：在完成实验之后，我们需要撰写实验报告，详细记录实验过程、实验结果和实验心得。

实验报告需要包括以下内容：实验目的、实验原理、实验步骤、实验结果、实验分析和实验心得等。

三、实训的收获通过本次实训，我收获了以下几点：1.掌握了单片机C语言编程的基本知识和技能，能够独立完成简单的单片机应用程序设计。

2.加深了对单片机的理解，了解了单片机的基本结构、工作原理、寄存器、中断等知识。

3.提高了自己的实验能力和动手能力，通过实验设计，学会了如何使用单片机控制LED灯、蜂鸣器、数码管等外设，实现简单的电子系统控制。

单片机C语言编程实例前言INTEL公司的MCS-51单片机是目前在我国应用得最广泛的单片机之一.随着单片机应用技术的不断发展,许多公司纷纷以51单片机为内核,开发出与其兼容的多种芯片,从而扩充和扩展了其品种和应用领域.C语言已成为当前举世公认的高效简洁而又贴近硬件的编程语言之—。

将C语言向单片机上的移植，始于20世纪80年代的中后期。

经过十几年的努力，C语言终于成为专业化单片机上的实用高级语言。

用C语言编写的8051单片机的软件，可以大大缩短开发周期,且明显地增加软件的可读性，便于改进和扩充，从而研制出规模更大、性能更完善的系统。

因此，不管是对于新进入这一领域的开发者来说，还是对于有多年单片机开发经验的人来说，学习单片机的C语言编程技术都是十分必要的..C语言是具有结构化.模块化编译的通用计算机语言,是国际上应用最广。

最多的计算语言之一。

C51是在通用C语言的基础上开发出的专门用于51系列单片机编程的C语言。

与汇编语言相比，C51在功能上.结构上以及可读性。

可移植性。

可维护性等方面都有非常明显的优势.目前最先进、功能最强大、国内用户最多的C51编译器是Keil Soft ware公司推出的KeilC51.第一章单片机C语言入门1。

1建立您的第一个C项目使用C语言肯定要使用到C编译器，以便把写好的C程序编译为机器码，这样单片机才能执行编写好的程序。

KEIL uVISION2是众多单片机应用开发软件中优秀的软件之一，它支持众多不同公司的MCS51架构的芯片，它集编辑,编译,仿真等于一体，同时还支持PLM、汇编和C语言的程序设计，它的界面和常用的微软VC++的界面相似，界面友好，易学易用，在调试程序，软件仿真方面也有很强大的功能.因此很多开发51应用的工程师或普通的单片机爱好者,都对它十分喜欢。

以上简单介绍了KEIL51软件，要使用KEIL51软件，必需先要安装它。

KEIL51是一个商业的软件，对于我们这些普通爱好者可以到KEIL中国代理周立功公司的网站上下载一份能编译2K的DEMO版软件，基本可以满足一般的个人学习和小型应用的开发。

单片机实验报告c语言
单片机实验报告C语言
在当今科技发展迅猛的时代，单片机技术已经成为各种电子设备中不可或缺的一部分。

而C语言作为一种高效的编程语言，也成为了单片机编程的首选语言之一。

本文将介绍一次单片机实验的过程，并以C语言为主要编程语言进行编程。

实验目的：
本次实验的主要目的是通过单片机控制LED灯的亮灭，实现简单的电路控制。

同时，通过C语言编程实现对单片机的控制，加深对C语言和单片机的理解。

实验步骤：
1. 确定实验所需材料：单片机开发板、LED灯、跳线、电阻等。

2. 将LED灯连接到单片机开发板的GPIO口，并通过跳线和电阻连接。

3. 打开单片机开发板的开发环境，新建一个C语言项目。

4. 在C语言项目中编写控制LED灯的程序，包括初始化GPIO口和控制LED灯亮灭的代码。

5. 编译并下载程序到单片机开发板中。

6. 运行程序，观察LED灯的亮灭情况。

实验结果：
经过以上步骤的操作，我们成功地实现了对LED灯的控制。

通过C语言编程，我们可以轻松地控制单片机的各种功能，实现各种电路控制。

同时，通过这次实验，我们对单片机的工作原理和C语言的应用有了更深入的了解。

结论：
本次实验通过C语言编程实现了对单片机的控制，实现了对LED灯的简单控制。

通过这次实验，我们不仅掌握了C语言在单片机编程中的应用，也加深了对单
片机技术的理解。

单片机技术和C语言编程在电子领域有着广泛的应用前景，
希望通过不断的实践和学习，我们可以更好地掌握这些技术，为电子领域的发
展做出更大的贡献。

单片机控制LED灯点亮在嵌入式系统开发中，单片机控制LED灯是入门阶段必不可少的实验。

本文将介绍如何在单片机中使用C语言编程控制LED灯点亮。

硬件准备本实验所需硬件材料如下：•单片机主板•LED灯•杜邦线根据图示，将单片机主板上的引脚和LED灯连接起来。

单片机引脚 LED灯P0.0 +端GND -端软件准备我们选择Keil uVision作为编程环境来编写代码。

在开始编写代码之前，需要下载并安装Keil uVision软件。

新建工程在Keil uVision软件中，通过菜单Project -> New µVision Project新建一个工程。

新建工程新建工程在弹出的对话框中，选择保存工程的路径，命名工程名字，选择MCU型号并确定。

选择MCU型号选择MCU型号添加源文件在Keil uVision软件中，将编写的源代码文件添加到工程中。

选择菜单Project -> Add New Item，在弹出的对话框中选择新建一个源文件。

添加源文件添加源文件编写代码以下是控制LED灯点亮的C语言代码#include <STC89C5xRC.H>int main(void){while(1) {P0 = 0x01; // P0.0 点亮LED灯}}程序的执行流程如下：1.定义一个无限循环，反复执行控制LED灯点亮的操作。

2.将P0.0 IO口设为高电平，点亮LED灯。

编译和烧录完成编写代码之后，可进行编译和烧录。

选择菜单Project -> Build Target进行编译，将生成的hex文件烧录到单片机上即可。

本文介绍了如何在单片机中使用C语言编程控制LED灯点亮的操作。

通过对硬件和软件的介绍，读者可以学习到单片机的基础知识与相关编程知识，对深入学习嵌入式系统和单片机开发有很大的帮助。

单片机C语言程序设计实训100例--基于8051+PROTEUS仿真《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;.\r\n");Puts_to_SerialPort("-------------------------------\r\n");DelayMS(50);while(1){Putc_to_SerialPort(c+'A');DelayMS(100);Putc_to_SerialPort(' ');DelayMS(100);if(c==25) With PCB layout now offering automation of both component ", "can often be the most time consuming element of the exercise.","And if you use circuit simulation to develop your ideas, ","you are going to spend even more time working on the schematic."};//显示缓冲（2行）uchar Disp_Buffer[32];//垂直滚动显示void V_Scroll_Display(){uchar i,j,k=0;uchar *p=Msg[0];uchar *q=Msg[Line_Count]+strlen(Msg[Line_Count]); //以下仅使用显示缓冲的前16字节空间while(p<q)< p="">{for(i=0;i<16&&p<q;i++)< p="">{ //消除显示缓冲中待显示行首尾可能出现的空格if((i==0||i==15)&&*p==' ') p++;if(*p!='\0'){}else{if(++k>Line_Count) break;p=Msg[k]; //p指向下一串的首地址Disp_Buffer[i]=*p++;}}//不足16个字符时空格补充for(j=i;j<16;j++) Disp_Buffer[j]=' ';//垂直滚动显示while(F0) DelayMS(5);ShowString(0,0," ");DelayMS(150);while(F0) DelayMS(5);ShowString(0,1,Disp_Buffer);DelayMS(150);while(F0) DelayMS(5);ShowString(0,0,Disp_Buffer);ShowString(0,1," ");DelayMS(150);}//最后清屏ShowString(0,0," ");ShowString(0,1," ");}//水平滚动显示void H_Scroll_Display(){uchar i,j,k=0,L=0;uchar *p=Msg[0];uchar *q=Msg[Line_Count]+strlen(Msg[Line_Count]); //将32个字符的显示缓冲前16个字符设为空格for(i=0;i<16;i++) Disp_Buffer[i]=' ';while(p<q)< p="">{//忽略缓冲中首尾可能出现的空格if((i==16||i==31)&&*p==' ') p++;for(i=16;i<32&&p<q;i++)< p="">{if(*p!='\0'){Disp_Buffer[i]=*p++;}elseif(++k>Line_Count) break;p=Msg[k]; //p指向下一串的首地址Disp_Buffer[i]=*p++;}}//不足32个字符时空格补充for(j=i;j<32;j++) Disp_Buffer[j]=' ';//水平滚动显示for(i=0;i<=16;i++){while(F0) DelayMS(5);ShowString(0,L,Disp_Buffer+i);while(F0) DelayMS(5);DelayMS(20);}L=(L==0)1:0; //行号在0，1间交替DelayMS(300);}//如果显示结束时停留在第0行，则清除第1行的内容if(L==1) ShowString(0,1," ");}//外部中断0，由K3控制暂停与继续显示void EX_INT0() interrupt 0{F0=!F0; //暂停与继续显示控制标志位}//主程序void main(){uint Count=0;IE=0x81; //允许外部中断0IT0=1; //下降沿触发F0=0; //暂停与继续显示控制标志位Initialize_LCD();ShowString(0,0,Prompt);ShowString(0,1,Prompt+16);while(1){if(K1==0){V_Scroll_Display();DelayMS(300);}elseif(K2==0)H_Scroll_Display();DelayMS(300);}}}///* 名称：液晶控制与显示程序说明：本程序是通用的1602液晶控制程序。

51单片机C语言编程100例单片机c语言编程单片机是一种常用于嵌入式系统的微型计算机，可以根据预设的程序来执行指令。

而C语言是一种高级编程语言，具有较强的可读性和可移植性。

在单片机编程中，C语言是常用的编程语言之一。

本文将介绍51单片机C语言编程中的100个实例，帮助读者了解单片机编程的基本概念和技巧。

1. LED灯闪烁这是一个简单的实例，用于让LED灯交替闪烁。

在C语言中，可以使用宏定义和循环语句来实现：```c#include <reg52.h>#define LED P1void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){while (1) //循环执行{LED = 0xFF; //LED灯亮delay(1000); //延时1秒LED = 0x00; //LED灯灭delay(1000); //延时1秒}}```2. 数码管显示这个实例演示了如何使用数码管进行数字显示。

在C语言中，可以通过控制IO口状态来实现：```c#include <reg52.h>#define LED P0unsigned char code digit[] ={ //数码管显示值表0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; void delay(unsigned int t) //延时函数{unsigned int i, j;for (i = t; i > 0; i--)for (j = 110; j > 0; j--);}void main(){unsigned int i;while (1) //循环执行{for(i=0;i<10;i++){LED = digit[i]; //显示数字delay(1000); //延时1秒}}```3. 蜂鸣器发声这个实例展示了如何使用蜂鸣器进行声音发声。

《单片机C语言程序设计》实验报告
一、实验目的和要求
1、掌握protues7.10的安装及操作，掌握电路搭建方法，掌握仿真方法。

2、掌握keil uvision5的安装及操作，掌握新建工程项目，调试运行方法。

二、实验内容和原理
1、运行文件名为歌曲的实例，打开“歌曲.DSN”，运行给出的例子。

详细
操作过程参考《单片机实验一参考文档》P1和P2的描述。

2、参考《单片机实验一参考文档》中的P2-P4关于“三、protues软件
的界面与操作介绍”中的描述，了解protues软件的界面与操作。

3、使用protues软件绘制“流水灯”的原理图，并通过调试。

详细过程
参考《单片机实验一参考文档》的P4-P11，熟悉protues的使用。

4、使用Keil uVision5完成上述“流水灯”的程序设计。

步骤如下：
①新建工程项目，并选择好芯片
②建立c源程序文件
③编写流水灯程序文件，添加文件到当前项目组中及编译文件
④检查并修改源程序中的错误
三、主要仪器设备
Protues硬件仿真调试软件
Keil编程软件
四、操作方法与实验步骤
1、根据实验一新建工程操作，新建工程。

2、根据实验原理图链接Protues仿真电路图。

3、根据实验要求编写C程序。

4、通过Protues仿真调试，修改程序。

五、实验结果与分析。
