10kV交联聚乙烯绝缘电力电缆
标准技术标书
工程项目：南宁国际物流基地中片区路网完善工程变配电工程（一期工程）10kV交联聚乙烯绝缘电力电缆
中国南方电网有限责任公司
2018年6月
目录
1总则....................................................................................................................... 错误!未定义书签。2工作范围............................................................................................................... 错误!未定义书签。
工程概况................................................................................................. 错误!未定义书签。
范围和界限........................................................................................... 错误!未定义书签。
服务范围............................................................................................... 错误!未定义书签。
3 应遵循的主要标准............................................................................................... 错误!未定义书签。4使用条件............................................................................................................... 错误!未定义书签。
正常使用条件......................................................................................... 错误!未定义书签。
特殊使用条件......................................................................................... 错误!未定义书签。5技术要求............................................................................................................... 错误!未定义书签。
基本参数................................................................................................. 错误!未定义书签。
设计与结构要求....................................................................................... 错误!未定义书签。
专业接口要求........................................................................................... 错误!未定义书签。6试验....................................................................................................................... 错误!未定义书签。
型式试验................................................................................................. 错误!未定义书签。
例行试验................................................................................................. 错误!未定义书签。
抽样试验................................................................................................. 错误!未定义书签。
竣工试验................................................................................................. 错误!未定义书签。
7 产品对环境的影响............................................................................................... 错误!未定义书签。
8 技术文件要求....................................................................................................... 错误!未定义书签。
9 监造、包装、运输、安装及质量保证 ............................................................... 错误!未定义书签。
监造错误!未定义书签。
包装错误!未定义书签。
运输错误!未定义书签。
安装指导................................................................................................. 错误!未定义书签。
质量保证................................................................................................. 错误!未定义书签。
10 设备技术参数和性能要求响应表 ..................................................................... 错误!未定义书签。
11 备品备件及专用工具......................................................................................... 错误!未定义书签。
必备的备品备件、专用工具和仪器仪表............................................... 错误!未定义书签。
推荐的备品备件、专用工具和仪器仪表............................................. 错误!未定义书签。
12 主要元器件来源................................................................................................. 错误!未定义书签。
13 技术差异表......................................................................................................... 错误!未定义书签。
14 投标方需说明的其他问题................................................................................. 错误!未定义书签。
1总则
本标书适用于中国南方电网公司广西电网公司(项目单位填写)公司电网建设工程项目采购的10kV交联聚乙烯绝缘电力电缆（以下简称XLPE电缆）。本标书规定了XLPE电缆的设计、结构、性能、安装和试验等方面的技术要求。本标书适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。
本设备标书提出的是最低限度的技术要求。凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。
如果投标方没有以书面形式对本标书的条文提出异议，则意味着投标方提供的设备完全符合本标书的要求。如有异议，不管是多么微小，都应在报价书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。
本标书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
本标书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
本标书未尽事宜，由买、卖双方协商确定。
投标方在应标标书中应如实反映应标产品与本标书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标标书的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
投标方应在应标技术部分按本标书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
投标方应充分理解本标书并按本标书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本标书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。2工作范围
工程概况
本标书采购的设备适用的工程概况见表：工程概况一览表。
表工程概况一览表（项目单位填写）
(1) 本标书适用于所供XLPE电缆的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。
(2) 运输
运输条件：公路运输（项目单位填写）
(3) 现场安装和试验在投标方的技术指导和监督下由招标方完成。
(4）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。
服务范围
(1) 投标方应按本标书的要求提供（项目单位填写）全新的、合格的XLPE电缆及其附属设备、备品备件、专用工具和仪器。
投标方所提供的组件或附件如需向第三方外购时，XLPE电缆生产厂应对质量向招标方负责，并提供相应出厂和验收证明。
（2）供货范围一览表
投标方提供的XLPE电缆的具体规格、数量见表：供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。
表供货范围及设备技术规格一览表
定量。
(3) 工厂试验由投标方在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。
(4) 现场安装和试验在投标方的技术指导下由招标方完成, 投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。
(5) 投标方应协助招标方解决设备运行中出现的问题。
(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。
3应遵循的主要标准
除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执
行。如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：
IEC 60287 电缆载流量计算
IEC 60332 电缆在火焰条件下的燃烧试验
IEC 60840 额定电压30kV（U m=36kV ）以上至150kV（U m=170kV ）挤包绝缘的电力电缆及附件试验方法和要求
GB/T 高压输变电设备的绝缘配合
GB/T 绝缘配合第2部分：高压输变电设备的绝缘配合使用导则
GB／T 2951 电缆绝缘和护套材料通用试验方法
GB/T ～电缆外护层
GB／T 电线电缆电性能试验方法导体直流电阻试验
GB／T 电线电缆电性能试验方法交流电压试验
GB／T 电线电缆电性能试验方法介质损失角正切试验
GB／T 电线电缆电性能试验方法局部放电试验
GB／T 电线电缆冲击电压试验方法
GB／T 电线电缆直流电压试验方法
GB/T 3953 电工圆铜线
GB/T 3956 电缆的导体
GB/T ～电线电缆识别标志
GB/T ～额定电压110kV交联聚乙烯绝缘电力电缆及其附件
GB/T ～电缆在火焰条件下的燃烧试验
GB 50217 电力工程电缆设计规范
DL/T 401 高压电缆选用导则
DL 509 交流110kV交联聚乙烯绝缘电缆及其附件订货技术条件
JB／T 电缆金属套第l部分：总则
JB／T 电缆金属套第2部分：铅套
JB/T 电线电缆交货盘型钢复合结构交货盘
JB/T ～电缆载流量计算
SH 0001 电缆沥青
4使用条件
本设备采购标准要采购的XLPE电缆，其安装地点的实际外部条件见表：设备外部条件一览表。投标方应对所提供的相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足
实际外部条件要求及全工况运行要求。
表设备外部条件一览表（项目单位填写）
正常使用条件
环境条件
1）海拔高度：<1000m；
2）最高环境温度：+45oC；
3）最低环境温度：-10oC；
4）日照强度：cm2(风速s)；
5）土壤温度：电缆埋深处最高地温：+30℃；最低地温：0℃；
6）污秽等级：Ⅰ～Ⅳ级；
工程条件
系统概况
1）系统额定电压：10kV；
2）系统最高电压：126kV；
3）系统额定频率：50Hz；
4）系统接地方式：中性点有效接地。
5) 基准雷电冲击耐压水平（BIL）：550kV；
6) 电缆线路设计使用年限：大于30年。
设计寿命
工程使用电力电缆必须是全新的、耐用的，满足作为一个完整产品一般所能满足的全部要求，应保证电力电缆设计寿命30年。
特殊使用条件
凡不满足条正常使用条件之外的特殊条件，如环境温度、海拔、污秽等级等条件项目单位应在表中明确，且应在招标书的相应技术条款及表10 中对有关技术参数及要求加以修正、说明，并在提交需求计划及招标书时向物资部门特别明确。
5技术要求
基本参数
基本要求
XLPE电缆应采用VCV立式交联工艺生产，内、外半导电层与绝缘层必须三层共挤；三层共挤工艺完成后应进行去气。
导体
1) 标称截面分别为：240mm2、300mm2、400mm2、500mm2、630mm2、800mm2、1000mm2、1200mm2、1400mm2及1600mm2，导体材料应选用铜材，并符合GB/T 3953规定的TR型软铜线。
2) 导体标称截面积为800mm2以下时，应采用符合GB/T 3956的第2种紧压绞合圆形结构，其结构和直流电阻应符合GB/T 11017规定。
3) 导体标称截面积大于或等于800mm2时，应采用分割导体结构，其结构和直流电阻应符合GB/T 11017规定。
4) 铜分割导体中的单线应不少于170根。
5) 各种绞合导体不允许整芯或整股焊接。绞合导体中的单线允许焊接，但在同一层内，相邻两个接头的距离应不小于300 mm。
6) 导体的表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线；
导体屏蔽和绝缘屏蔽
1) 半导电料应采用超光滑可交联型半导电材料，并符合GB/T 11017的规定。
2) 导体屏蔽应由半导电包带和挤出半导电层组成，其厚度近似值为，其中挤包半导电层厚度近似值为。挤包半导电层应均匀地包覆在半导电包带外，并牢固地粘在绝缘层上。半导电层与绝缘层的交界面应光滑，无明显绞线凸纹、尖角、颗粒、烧焦或擦伤痕迹。
3) 绝缘屏蔽为挤包半导电层，其厚度近似值为绝缘屏蔽应均匀地包覆在绝缘表面，并牢固地粘附在绝缘层上。绝缘屏蔽的表面以及其与绝缘层的交界面应光滑，无尖角、颗粒、烧焦或擦
伤的痕迹。
绝缘
1) 绝缘材料应为进口超净化可交联聚乙烯料，其性能应符合GB/T 11017的规定。 2) 最小工频平均击穿场强应不小于30kV/mm ，最小冲击平均击穿场强应不小于60kV/mm 。
3) 绝缘层的标称厚度应符合GB/T 11017的规定，绝缘平均厚度与标称值应为正公差，其公差不大于其标称值的10%+。
4) 绝缘偏心度不大于5%，即：
其中：最大绝缘厚度和最小绝缘厚度为同一截面上的测量值。
5) 电缆绝缘层允许的杂质、微孔尺寸及数目、半导电屏蔽层与绝缘层界面突起与微孔的限制应符合GB/T 11017的规定。 防水层
1) 径向防水层宜选用金属套，或采用综合防水层。 2) 应具有纵向阻水层，金属套内可绕包半导电吸水膨胀带。
3) 如对电缆导体也有纵向阻水要求时，导体绞合时应绞入阻水绳等材料。 4) 阻水材料应与其相邻的其他材料相容。 金属屏蔽、金属套
1）可用铜丝编织带、铜带或金属套等作金属屏蔽。
2）金属屏蔽、金属套截面应满足系统短路容量的要求。当金属套的截面不满足要求时，必须通过增加金属套厚度或增加铜线屏蔽等方式来满足。
3）金属套可为铅套或皱纹铝套，皱纹铝套与铅套均应符合GB/T 11017的规定。铅套应采用符合JB/T 规定的铅合金；皱纹铝套应采用纯度不小于%的铝材制造，铝带的伸长率应不小于16％。焊接皱纹铝套不得有圆周方向的焊缝，焊缝内壁应平整，焊缝强度须不小于铝套强度，不得有明显突起。
4）皱纹铅套和铝套的厚度应符合GB/T 11017的规定。铅套的最小厚度应不小于其标称厚度的95%，皱纹铝套的最小厚度应不小于其标称厚度的85%。
5）金属套表面应有电缆沥青或热熔胶防蚀层，涂覆在金属套上的防腐层应粘着良好，均匀完整，采用的电缆沥青应符合SH 0001的规定。 非金属外护套
采用单层护套结构时，应采用高密度聚乙烯（HDPE ）、聚氯乙烯（PVC ）材料。此时要求：
1) 非金属外护套的性能、厚度及绝缘水平应符合GB/T 11017的规定。
%
5%100≤?-绝缘最大厚度
绝缘最小厚度
绝缘最大厚度
2) 非金属外护套的表面应有不易脱落的连续性完好的导电层；
3) 非金属外护套应有良好的防腐蚀、防蚁、防潮和阻燃性能；
4) 隧道内电缆非金属外护套应采用低烟低卤阻燃料，燃烧试验应取得国家消防部门认可的试验报告。
外护套需增加“退灭虫”（“Termigon”）或“退敌虫”防蚁护层时，采用双层护套结构，其中内层护套应采用高密度聚乙烯（HDPE）护套料，外层护套应采用“退灭虫”（“Termigon”）或“退敌虫”防蚁护套料。此时要求：
1) 内层高密度聚乙烯护套厚度应为～，外层防蚁护套厚度应为±。内层高密度聚乙烯宜选用红色添加剂，以示和外层防蚁护套区别。
2) 电缆的防蚁性能应满足GB/T 根据蚁巢法达到1级蛀蚀等级，并提供国家权威机构出具的抗白蚁试验报告。
3)防蚁护套应具有良好的抗腐蚀性（尤其是蚂蚁分泌的甲酸）、耐磨性和弹性。表面应具有较高的光洁度。
4)防蚁护套的绝缘水平应符合DL 401的规定。
5) 非金属外护套的表面应有不易脱落的连续性完好的导电层。
设计与结构要求
1) 电缆牵引头应压接在导体上，与金属套的密封优先采用焊接密封，密封性能良好，并能承受与电缆相同的敷设牵引力和侧压力。
2) 电缆内端头采用钢制或铝制封帽，与金属套的密封采用铅封或焊接密封，密封性能良好。
3) 对皱纹铝套电缆，每盘电缆应向金属套内充入氮气，以便监测电缆金属套、牵引头或内端头在敷设前是否完好。
专业接口要求
电缆附件接口
投标方应确保供货产品参数必须与投标文件一致，以便与电缆附件配合。

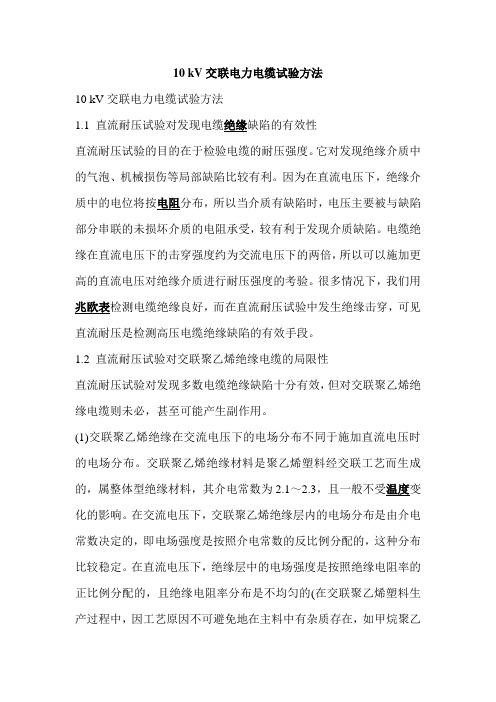

6试验
XLPE电缆应由技术检查部门进行检验，应保证全部交货的XLPE电缆符合本规范的要求，用户有权按本要求的规定对XLPE电缆进行检验。
XLPE电缆的检验分为型式试验、例行试验、抽样试验和竣工试验。具体的检验项目和试验方法应与引用的标准IEC60840、GB/T 11017及本规范的要求一致。
型式试验
试验项目、方法和要求应符合GB/T 第11条的规定。
预鉴定试验
试验项目、方法和要求应符合IEC60840和GB/T 11017第13条的规定。
例行试验
试验范围：在所有制造电缆长度上进行。
试验项目、方法和要求应符合GB/T 第9条的规定。对有空隙的波纹铝套，应增加对金属套充氮气、30分钟无泄漏的气密性试验。
抽样试验
试验范围和频度：按GB/T 第10条的规定。
试验项目、方法和要求应符合GB/T 第10条的规定；微孔、杂质及界面突起的试验测定方法应参照GB/T 中附录E的规定。对焊接皱纹铝套结构应检查尺寸，且铝套内壁在焊缝处应无明显凸起。
竣工试验
主绝缘电阻测量
测量每相导体与金属屏蔽（金属套）间的绝缘电阻。
外护套绝缘电阻测量
测量每相金属屏蔽（金属套）与大地之间的绝缘电阻。
导体电阻测量
测量每相导体直流电阻。
主绝缘交流耐压试验
在导体与金属屏蔽（金属套）间施加交流试验电压128kV、持续时间60分钟。交流试验电压波形应基本为正弦波，试验电压频率应为20～300Hz。
电缆线路工频参数测量
测量电缆线路正序、零序阻抗；测量导体与金属屏蔽间的电容，其值应不大于设计值的108%。
外护层耐压试验
在每相金属屏蔽、金属套与大地间施加直流试验电压10kV、1分钟。
7 产品对环境的影响
制造厂应该提供有关设备对环境影响所需要的材料。任何已知的化学危险和环境危害应在手册或使用说明中明确。
制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。
8 技术文件要求
投标方应承诺在签订合同内（项目单位填写）提供以下所列（但不限于下列资料、图纸、文件，投标方应承诺提供招标方提出的所有所需资料、图纸、文件供工程设计、安装、运维使用）的图纸、资料、文件纸质版6套，电子版光盘2套（含AutoCAD图）。
技术资料和图纸
鉴定证书、型式试验报告及最新的国家技术监督局抽检报告。
电缆断面图及结构尺寸（注明每部分厚度、外径及其公差）。
电缆的规格说明（如：电性能参数、弯曲半径等）。
牵引头和封帽的结构图。
各类计算书（含依据的计算公式、有关参数选择和计算结果）：
1）持续(100%负荷率)运行载流量(计算应循依IEC287等公认标准方法)；
2）短时过负荷曲线；
3）电缆导体以及金属屏蔽（金属套）的短路热稳定校验；
4）绝缘厚度的确定。
绝缘的最小工频平均击穿场强和最小冲击平均击穿场强的试验报告。
外护套防白蚁、阻燃的试验报告。
原材料来源(含绝缘料、半导电料的供货商及其牌号)、性能指标和参数。
供货记录。
设计联络
1）投标方应在技术协议签订后的天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝光盘2份（图纸为AutoCAD 2004版、文字资料为Word 2003版）。
2）投标方应按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证招标方工期要求。
3）投标方提供的图纸必须经招标方代表确认。
9 监造、包装、运输、安装及质量保证
监造
1）投标方必须在签订合同后10天之内以书面形式提供所供设备的制造进度表。按照DL/T 586-2008《电力设备监造技术导则》的要求，招标方可随时进厂监造。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。
2）监造范围包括设备的设计、加工、制造、储运、材料采购、组装和试验等重要过程，关键部件的质量控制，进行见证、检验和审核。
3）运行单位的工厂监造和检验工作，不减少投标方对产品的质量责任，监造和检验人员不签署任何质量证明。
4）投标方应在出厂前提前至少5个工作日书面通知招标方进行出厂试验监督。
包装
1）XLPE电缆外护套表面应标明电缆制造厂、型号、电压、规格、生产年份、盘号和计米等不易脱落的标志，其标志应符合GB/T 6995的规定。
2）XLPE电缆应卷在符合标准的缆盘上,电缆两端头应加防护套，外端头应装有牵引头。电缆盘为型钢焊接结构，外护板用薄钢板制作并易于拆除。电缆盘应平稳放置及固定在托盘上，外护板与电缆盘的固定不得采用焊接。对电缆盘的其他要求应符合JB/T 8137的规定。
3）电缆应能够在电缆盘上做外护层耐压试验，即在外护套上施加直流电压10kV、1分钟。
4）每盘皱纹铝护套电缆，电缆金属套内应充入氮气，以便于监视电缆在运输过程的损伤。
5）电缆盘上有下列文字和符号标志：
a) 招标方名称
b) 制造厂名和制造日期
c) 电缆型式（电压，规格和截面）
d) 电缆长度
e) 电缆盘总重
f) 表示电缆盘滚动方向和起吊点的符号
g) 电缆盘规格：直径、中心孔径、外宽尺寸
h) 电缆盘编号
i) 合同号
j) 必要的警告文字和符号
6）每盘电缆应有制造厂的产品质量检验合格证。
7）随电缆一起提供的技术文件（产品包装清单、产品出厂合格证明书及主要外购件的产品合格证、例行试验与抽样试验报告、每盘电缆的绝缘电阻试验结果（归算至20 C）、安装、使用及维护说明书等）应完整无缺，并装在不透水的袋内。
运输
1）电缆应尽量避免露天存放。电缆盘不允许平放。搬运中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆。吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适的方法固定，防止在运输中相互碰撞、滚动或翻倒。
2）随同运输的产品应附有装箱清单，产品所需提供的技术资料应完整无缺。
安装指导
制造厂在安装和启动时应安排技术人员提供现场安装指导服务，提出技术建议。
质量保证
1）全部设备必须是全新的，持久耐用的，应满足作为一个完整产品所能满足的全部要求。投标方应保证设备在规定的使用条件下运行、并按使用说明书进行安装和维护、预期寿命应不少于30年。
2）投标方应对其整组设备在到货后提供不少于三年的“三包”质量保证。之后如发生产品损坏，投标方应及时为本组装置提供维修部件，并按最近的投标价提供。
3）订购的新型产品除应满足本标准外, 投标方还应提供该产品的鉴定证书。
4）投标方应保证制造过程中的所有工艺、材料试验等(包括投标方的外购件在内)均应符合本标准的规定。
5）附属及配套设备必须满足有关行业标准的要求, 并提供试验报告和产品合格证。
6）投标方应有遵守本标准中各条款和工作项目的ISO9000-GB/T19000质量保证体系, 该质量保证体系已经通过国家认证并在正常运转。
10 设备技术参数和性能要求响应表
投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。如有差异，请填写表：技术差异表。
表技术参数和性能要求响应表
11 备品备件及专用工具
必备的备品备件、专用工具和仪器仪表
投标方应向招标方提供必备的备品备件、专用工具和仪器仪表清单见表, 要求提供的备品备件、专用工具和仪器仪表应是新品, 与设备同型号、同工艺。
表必备的备品备件、专用工具和仪器仪表清单（项目单位填写）
推荐的备品备件、专用工具和仪器仪表
投标方向招标方推荐另购的备品备件、专用工具和仪器仪表见表。
表推荐的备品备件、专用工具和仪器仪表清单（投标方填写）
12 主要元器件来源
投标方应按表12如实填写主要元器件来源。
表12 主要元器件来源一览表（投标方填写）
13 技术差异表
投标方应将所供设备与本招标书技术文件有差异之处，无论优于或劣于本招标书技术文件要求，均汇集成此表。
表技术差异表（投标方填写）
投标方：盖章：
14 投标方需说明的其他问题
如有需说明的其他问题，投标方应通过书面形式提交，并加盖公章。
常用低压电力电缆载流量表 低压电缆载流量对应表 标称面积mm2 线芯结构no/mm 绝缘厚度mm 护套厚度mm 计算外径mm 环境25℃时载流量(A)空气敷设环境25℃时载流量(A)埋土敷设成品近似重量kg/km 备注 铜芯铝芯铜芯铝芯铜芯铝芯 1*10 7*1.35 1.0 1.6 13.4 80.6 61.5 103.9 79.0 346 285 1*16 7*1.70 1.0 1.6 14.5 106.0 81.5 126.7 104.9 436 336 1*25 7*2.14 1.2 1.6 16.3 143.1 110.2 181.3 138.7 569 414 1*35 7*2.52 1.2 1.6 17.7 173.8 133.6 220.5 169.6 696 480 1*50 19*1.78 1.4 1.8 19.8 217.3 167.5 270.3 208.8 918 605 1*70 19*2.14 1.4 1.8 19.8 268.2 206.7 331.8 255.5 1272 783 1*95 19*2.52 1.6 2.0 22.0 329.7 253.4 394.3 304.2 1622 1036 1*120 37*2.03 1.6 2.0 26.2 377.4 292.6 454.7 350.7 1902 1162 1*150 37*2.25 1.8 2.0 28.4 434.6 335.0 518.3 398.6 2274 1355 1*185 37*2.52 2.0 2.2 30.9 494.0 380.5 580.9 447.3 2729 1582 1*240 61*2.25 2.2 2.2 33.6 584.0 449.4 676.3 521.5 3339 1853 1*300 61*2.52 2.4 2.6 37.0 669.9 515.2 760.0 584.1 4045 2073 2*4 2*1*2.25 0.8 1.6 15.4 38.2 28.6 47.7 37.1 385 335 2*6 2*1*2.76 1.0 1.6 17.2 47.7 37.1 59.4 45.6 480 403 2*10 2*7*1.35 1.0 1.8 20.5 63.8 48.8 77.4 59.4 661 538 2*16 2*7*1.7 1.0 1.8 23.5 85.7 65.7 106.0 80.6 998 797 2*25 2*7*2.14 1.2 2.0 27.2 112.4 85.7 138.7 106.0 1330 1019 2*35 2*7*2.52 1.2 2.2 29.9 135.7 104.9 166.4 128.3 1631 1192 2*50 2*18*1.9 1.4 2.0 27.3 169.6 130.4 202.5 155.6 1775.0 1166.0 2*70 2*18*2.25 1.4 2.2 30.3 208.8 161.1 247.0 190.8 2272.0 1419.0 2*95 2*24*2.25 1.6 2.2 33.7 254.4 196.1 294.7 226.8 2878.0 1718.0 2*120 2*24*2.55 1.6 2.6 36.7 294.7 227.9 339.2 261.8 3477.0 2012.0 2*150 2*45*2.07 1.8 2.6 39.7 338.1 260.7 382.7 293.6 4175.0 2346.0 3*4 3*1*2.25 0.8 1.6 16.0 32.9 24.4 41.3 31.8 444.0 370.0 3*6 3*1*2.76 1.0 1.6 18.0 41.3 31.8 51.9 40.3 564.0 454.0 3*10 3*7*1.35 1.0 1.8 22.2 55.1 42.4 70.0 54.1 937.0 753.0 3*16 3*7*1.7 1.0 2.0 25.0 75.3 57.2 92.2 71.0 1229.0 128.0 3*25 3*7*3.14 1.2 2.0 28.6 101.8 77.4 121.9 93.3 1643.0 1176.0
电线电缆安全载流量计算方法 电气知识2008-03-25 22:19:21 阅读1433 评论0 字号：大中小 口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为 11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜 线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量 为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的 线（不含70）为三倍。 70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若坏境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全 载流量。 铜芯电力电缆安全载流量 序号型号规格外径（㎜）电流(A)（35℃）备注 1 VV-1KV 3×4＋1×2.5 15. 2 25 2 VV-1KV 3×6＋1×4 16.8 33 3 VV-1KV 3×10＋1×6 18.5 44 4 VV-1KV 3×16＋1×10 20.7 60 5 VV-1KV 3×25＋1×1 6 22.9 81 6 VV-1KV 3×35＋1×16 25.2 102 7 VV-1KV 3×50＋1×25 29.7 128 8 VV-1KV 3×70＋1×35 32.5 159 9 VV-1KV 3×95＋1×50 38.2 195 10 VV-1KV 3×120＋1×70 41.0 224 11 VV-1KV 3×150＋1×70 45.4 260 12 VV-1KV 3×185＋1×95 50.8 298 1 VV-1KV 3×4＋1×2.5 15. 2 25 是三根4mm2加上一根2.5mm2的电缆，15.2是外径（㎜）,电流是25A
电缆可以按照电压等 级来划分
电缆可以按照电压等级来划分：380V/220V～660V为低压电缆，6kV～35kV 为中压电缆，110kV~220kV为高压电缆，330kV～500kV为超高压电缆。也可以按照绝缘材料来划分：PVC绝缘、PP绝缘、PE绝缘、XLPE（交联聚乙烯）等。按照载体材料来分还可以分为：铜芯/铝芯电缆、光电复合电缆、超导电缆等。从电缆生产工艺上看，可分为悬链生产线、立塔生产线。如果按照用途来划分那就更多了：输电电缆、装备电缆、建筑电缆、矿用电缆、船用电缆、轨道交通电缆、风电电缆、核电电缆、海底电缆等（不包括专用于弱电系统的通信电缆和控制电缆）。 对于普通投资者来说，最初的认识就是“生产电线的”，而深入研究时又会对纷繁复杂的品种无所适从。为了在投资时删繁就简、清晰界定，在此可以简单地把所有强电电缆分为两大类——常规电缆、特种电缆。（资本市场投资分析所需，非专业分类！） 常规电缆——即在现有电网和用户中大量使用的常规意义上的电缆产品，包括几乎所有低压电缆、大部分中压电缆。这也是我们以前包括目前对“电缆”概念的基本认识。这部分产品由于准入门槛低，成本波动大，同业低价竞争异常惨烈，产品利润空间被反复挤压，前景不容乐观。 特种电缆——包括中低压电缆中采用新型绝缘材料的品种、高压超高压电缆、新能源电站电缆，工业特种用途电缆，轨道交通、海底传输电缆等。总之，技术含量高、应用领域新、发展前景好、有进口产品替代需求的电缆，都可以划入特种电缆。相比常规电缆，特种电缆的利润空间较高，竞争对手较少。
三、特种电缆需求 1、城乡电网大面积改造对耐水树电缆的放量需求 如果说“智能电网”对普通老百姓还是个陌生的新概念的话，身处全国各地的每一个人，应该都体会到了居住地电网的扩建改造正紧锣密鼓地展开。尤其在城网改造中，配网入地已成趋势。大城市双环网供电、空间走廊日益狭小、市中心地下电缆率的目标提升（80%以上），都给中压配电电缆带来极大的需求。而电缆的免维护要求和绝缘耐压的寿命关注，又对配电电缆的绝缘介质、性能指标、品牌信誉提出更高的要求。 常规电缆的绝缘介质在电场、水分和杂质等绝缘缺陷的协同作用下，逐步产生树枝状早期劣化。当树枝状劣化贯穿介质或转变成电树枝，将导致电力电缆线路的电缆本体或附件发生试验击穿或运行击穿故障。所以，如何防止水树（WT）和电树（ET）的产生，避免电缆绝缘击穿，是电缆选型的关键。 因此，具有特殊工艺的耐水树电缆自然就得到青睐。虽然目前在整个中压电缆中，耐水树电缆的份额只有10%，但优越的抗击穿性能和免维护性决定着耐水树份额的大幅拉高指日可待。 2、高压超高压电缆的局部应用 高压超高压电网历来以架空裸线为主。近年来，随着电网容量的扩大，原有区域主干网110kV已经让位于220kV，大量的110kV线路已经变身为主力配网，城市负荷中心、商业中心、居民中心对负荷的需求越来越大，在城市负荷中心兴建110kV变电站已经大力开展，虽说居民对电场辐射的恐惧给城市中
300V-1000V电缆载流量（本资料选自《电气工程》常用数据速查手册）
1）、8.3导线载流量。 450V/750V及以上橡胶绝缘、塑料绝缘电线的载流量。BVVB型、BLVVB型、RVVB型电线载流量见表8-24。 （2）、450V/750V及以下橡胶绝缘电力电缆的载流量。通用橡套软电缆的载流量见表8-25。 （3）、0.6/1KV聚氯乙烯绝缘电力电缆的载流量。 0.6/1KV聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量见表8-26。 （4）防火电缆的载流量。 1、阻燃电缆的载流量。1）B、R系列阻燃电线、电缆的载流量见表8-27。 2）交联聚氯乙烯绝缘阻燃电力电缆的载流量见表8-28、表8-29，短路电流见表8-30。 3）聚氯乙烯绝缘阻燃电力电缆的载流量见表8-31。 （5）耐火电缆的载流量。 1）聚氯乙烯绝缘耐火电缆的载流量见表8-32。 2）BV-105型耐热聚氯乙烯绝缘铜芯电线的载流量见表8-33。3）BTTQ、BTTVQ系列耐火电缆技术数据见表8-34。 4）BTTZ、BTTVZ 系列耐火电缆技术数据见表8-35。 5）NH-YYJV系列耐火电力电缆技术数据见表8-36——8-38。 （6）表8-39。聚氯乙烯绝缘低烟低卤阻燃电力电缆的载流量。 （7）表8-40。交联聚氯乙烯绝缘低烟无卤阻燃电力电缆的载流量。
目录 表8-24 BVVB型、BLVVB型、RVVB型电线载流量 (4) 450V/750V及以下橡胶绝缘电力电缆的载流量 (4) 通用橡套软电缆的载流量见表8-25 (4) YQ、YQW、YHQ、型/ A (4) YZ、YZW、YHZ型/ A (4) YC YCW YHC型/ A (5) 0.6、1KV聚氯乙烯绝缘电力电缆的载流量 (5) 表8.26 VV22、VLV22型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。 (5) VV22、VLV22单芯 (6) VV22 (6) VV22、VLV22 3芯 (6) VV22、VLV22 4芯 (7) VV22、VLV22 3+1芯 (7) VV22 5芯 (8) VV22 4+1芯 (8) VV22 (8) 3+2芯 (8) 防火电缆的载流量 (8) 表8-27 B、R系列阻燃电线电缆的载流量 (9) ZR-BV 300/500V (9) ZR-BV 450/750V (9) ZR-BV 450/750 (10) ZRZR-BVVB 300/500V (10) ZR-BVR 450/750V (10) ZR-BVR 450/750V (10) ZR-BV 300/500 (10) ZR-BVV 300/500V (11) ZR-RVV 300/300V (11) ZR-RVVB 300/300V (11) ZR-RVV 300/500V (11) ZR-RVVB300/500V (12) ZR-RVS (12) 300/300V (12) ZR-RVS (12) 300/300V (12) 2)交联聚氯乙烯绝缘电力电缆的载流量见表8-28、表8-29，短路电流见表8-30 (12) 表8-28 交联聚氯乙烯绝缘阻燃电力电缆的载流量 (12) ZR-YJV 0.6/1kv (12) ZR-YJV 0.6/1kv (15) 表8-29 高压交联聚氯乙烯绝缘阻燃电力电缆的载流量 (19) ZR-YJV、ZR-YJLV (19) ZR-YJV22、ZR-YJLV22 (20) ZR-YJV、ZR-YJLV (21) 表8-30 交联电缆导体短路电流（短路时间为1S) (22)
电缆载流量计算(根据电流选电缆) 答：如果同时运行，则总运行功率为87KW，如果是电动机，则总电流应为180A左右，考虑到不会是同时（即同一个时刻）启动，则总负荷空气开关有250A的就够了，不需要用400A的，不过每台电动机都应该有单独的启动与控制电路。这是指总负荷端，如果是总电源控制，则用400A的也可以。3、35KW电机用 16mm2铠装电缆行吗？答：是可以用的，但是，有4平方或者最多6平方的铜芯线就完全够用了，没有必要用这么大规格的。如果空气开关是和电缆的功率范围相配合的话，那这400A空气开关所接出的电缆，因为最大可以控制的电流为400A，在三相平衡负荷中，约为200KW，而基本上，电缆每平方毫米可以通过约5A的安全电流，那么电缆截面积应为80平方毫米；但是由于没有这个规格的，则我们可以“向上靠”，取95平方毫米的铜芯电缆就可以了。导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。1、口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二， 25、35， 四、三界，、
70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1、 5、2、 5、4、 6、 10、 16、 25、 35、 50、 70、 95、1 20、1 50、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50
按照以下情况而定： 1 根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式（如聚氯乙烯、交链聚乙、橡胶绝缘烯等）； 2 根据电缆的敷设环境，选择电缆外壳保护方式（如钢带铠装、钢丝铠装等）； 3 根据电缆使用的电压等级，选择电缆的额定电压； 4 根据电缆回路额定电流，选择电缆的截面。 5 所谓10KV电缆选型不考虑载流量，是指该供电系统的短路电流热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大（如180或240平方毫米截面），在此截面的载流量范围内，无论负荷电流的大小，都是按热稳定最小截面选择电缆。但是如果负荷容量额定电流大于热稳定电流确定的最小电缆截面的额定载流量，当然还是需要考虑载流量的。 10kv高压电缆载流量表如下： 向左转|向右转
导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值 4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
电缆电线型电压等级使 用说明等等 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
一、低压交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。 交联聚乙烯热性能可达到105度，交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。 YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆 YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆 YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 YJV23、YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 YJV32、YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 YJV33、YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。 VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。 VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。 二、中压交联聚乙烯绝缘电力电缆（电压等级：6/6KV-26/35KV；执行标准：GB/T12706.2-2002） 中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构，使热塑性的聚乙烯转变为热固性的交联聚乙烯，使其
35kV及以下电压等级的电力电缆接地方式 35kV及以下电压等级的电力电缆接地方式 电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。但是当电压超过35kV 时，大多数采用单芯电缆，的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。gwsd_re 然而，当铝包或金属屏蔽层有一端不接地后，接着带来了下列问题：当雷电流或过电压波沿线芯流动时，电缆铝包或金属屏蔽层不
接地端会出现很高的冲击电压；在系统发生短路时，短路电流流经线芯时，电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压，在电缆外护层绝缘不能承受这种过电压的作用而损坏时，将导致出现多点接地，形成环流。因此，在采用一端互联接地时，必须采取措施限制护层上的过电压，安装时应根据线路的不同情况，按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式，并同时装设护层保护器，以防止电缆护层绝缘被击穿。 据此，高压电缆线路安装时，应该按照GB50217-1994《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V；如采取了有效措施时，不得大于100V),并应对地绝缘。如果大于此规定电压时，应采取金属护套分段绝缘或绝缘后连接成交叉互联的接线。为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，应尽量采用交叉互联接线。对于电缆长度不长的情况下，可采用单点接地的方式。为保护电缆护层绝缘，在不接地的一端应加装护层保护器
电线电缆型号介绍
一、电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 二、电线电缆命名、电线电缆产品的命名有以下原则： 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称） 结合型号规格来代替完整的名称，如“低压电缆”代表0.6／1kV级的所有塑料绝缘类电力电缆。 电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品， 但它的完整命名是怎样的呢？ 1、产品名称中包括的内容 （1）产品应用场合或大小类名称 （2）产品结构材料或型式； （3）产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序
产品结构描述按从内到外的原则：导体－－＞绝缘－－＞内护层－－＞外护层－－＞铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 4、电线电缆的型号组成与顺序如下： ［1：类别、用途］［2：导体］［3：绝缘］［4：内护层］［5：结构特征］［6：外护层或派生］-［7：使用特征］ 1-5项和第7项用拼音字母表示，高分子材料用英文名的第一位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-（阻燃）、NH-（耐火）、 WDZ-（低烟无卤、企业标准）、-TH（湿热地区用）、FY-（防白蚁、企业标准）等。 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。 S－双绞型。A－镀锡或镀银。F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套
电力电缆电压等级 谁能告诉我电力电缆中电压等级分类的标准是什么？比如说8.7/15KV？为什么不是8.5/15？ 电压等级中8.7/15KV，8.7是相电压，15是线电压，在正玄交流电中线电压=1.732倍相电压，但电压等级中有很多不是这样的，比如6/6，8.7/10等什么为什么？ 答： 电缆的标称电压应该用U0/U来表示，U是电缆设计时导体与导体之间的电压，U0是电缆设计时导体对金属屏蔽之间的电压（简单的说就是导体对地电压）。在我国，一般用U来表示电缆的电压等级，这是新中国建国初期全盘采用前苏联标准留下来的习惯，所表示的10kV 电缆实际上指的是6/10kV或8.7/10kV电缆，6／10kV电缆是第一类系统的10kV电缆，8.7／10kV电缆是第二类系统的10kV电缆，6／6kV电缆是第二类系统的6kV电缆，8.7／15kV 电缆是第一类系统的15kV电缆。不能因为6／6kV电缆和6／10kV电缆的结构相同就认为它们都是10kV 电缆。 8.7／10kV电缆和6／10kV电缆的绝缘厚度确实不同，但是它们确实都是10kV电压等级的电缆，而且都是应用在10kV电压等级的送电或变电线路中，只是线路的中心点接地方式不同。8.7／10kV电缆用于中心点非有效接地的10kV线路，6／10kV电缆用于中心点有效接地（或直接接地）的10kV线路。我国的10kV电缆线路大多数属于中心点非有效接地系统，所以用的8.7／10kV电缆比较多，中心点有效接地系统的线路也有，比如在铁路、石化系统就有中心点有效接地的10kV线路。西方国家的10kV电缆线路大多数属于中心点有效接地（或直接接地）系统，6／10kV（或6.35／11kV）电缆用的比较多。
10kV交联聚乙烯绝缘电力电缆 1. 概述 额定电压8.7/10kV交联聚乙烯绝缘电力电缆，适用配电网或工业装置中' 2. 使用环境条件 2.1. 导体对地或金届屏蔽之间的额定工频电压（U0） : 8.7kV 2.2. 系统标称电压（U : 10kV 2.3. 系统最高电压（U6 : 12kV 2.4. 中性点连接：不接地 2.5. 海拔高度：< 4000m 2.6. 运行环境温度：一15C?+40C 2.7. 运行环境湿度：日平均相对湿度不大丁95% 2.8. 月平均相对湿度不大丁90% 2.9. 周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的 污染； 2.10. 地震强度不超过8度; 3. 技术参数 项目单位参数 额定电压kV8.7/10 额定频率Hz50 相数3 工频耐压kV30.5kV/5min 4h交流电压试验kV35kV/4h 雷电冲击耐受电压kV75kV 正负极性各10次 导体直流电阻Q /km GB/T 3956 （见附表）
局部放电试验 < pC5pC/15kV 交联聚乙烯绝缘热延伸试验% 载荷下最大伸长率175 冷却后最大永久伸长率15 tan a测量 < 0.001 半导电屏蔽电阻率 < Q - m1000 （导体屏蔽）/500 （绝缘屏蔽）附表：导体的直流电阻 标称截面 （mm2）20 °C时导体 最大直流电阻 （Q /km） 标称截面 （mm2） 20 °C时导体 最大直流电阻（Q /km） 350.5242400.0754 500.3873000.0601 700.2684000.0470 950.1935000.0366 1200.1536300.0283 1500.1248000.0221 1850.099110000.0176 4. 结构 4.1导体 采用多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、性能和外观应符合3956标准的规定，紧压系数不小丁0.90。导体直流电阻符合GB/T12706标准要求。 4.2导体屏蔽 导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。 4.3绝缘 绝缘应采用交联聚乙烯材料（XLPE型），挤包紧密，表面平■整，其性能应符合IEC 60502标准。绝缘标称厚度为4.5mm绝缘平■均值应不小丁标称厚度。绝缘最薄点的厚度应不小丁其标称值的90% mm
线径的选择 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界， 70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。 2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上 ﹀﹀﹀﹀﹀ 五倍四倍三倍二倍半二倍 现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。 例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算： 当截面为6平方毫米时，算得载流量为30安； 当截面为150平方毫米时，算得载流量为300安； 当截面为70平方毫米时，算得载流量为175安； 从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。 （2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷
电缆载流量：电缆载流量是指一条电缆线路在输送电能时所通过的电流量, 在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。 估算口诀 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明 (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。"穿管根数二三四，八七六折满载流。意思是在穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口决计算载流量（单根敷设）的80%、70%、60%。 根据电流选择电缆）导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二，25、35，四、三界，. 70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185…… 口诀第一部分 (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25 与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95 则为二点五倍。从上面的排列可以看出：除10 以下及100以上之外，中间的导
450是指火地电压,750是指相间电压,也就是说,这个线当用单相电时,最多能承受450伏的电压,这个线当用3相电时,最多能承受750伏的电压, 它们的型号有BV, BV-105。 BV, 为聚氯乙烯绝缘电线 BV-105 为耐热聚氯乙烯绝缘电线 400V以下单芯铜电线截面有 0.75㎜2，1.05mm2,1.5mm2,2.5mm2,4mm2,6mm2, 载电流，20C° 0.75mm2为15A, 1.05mm2为17A, 1.5mm2为22A, 2.5mm2为30A, 4mm2为39A, 6mm2为50A。 它们的型号有BV, BV-105。 BV, 为聚氯乙烯绝缘电线 BV-105 为耐热聚氯乙烯绝缘电线 400V以下软芯铜电线有 0.75mm2， 1.05mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2,
载电流,20C° 0.75mm2为15A， 1.05mm2为17A, 1.5mm2为22A, 2.5mm2为30A, 4mm2为39A, 6mm2为50A, 10mm2为69A, 16mm2为76A, 25mm2为98A, 35mm2为115A, 50mm2为145A, 70mm2为180A, 95mm2为225A, 120mm2为260A, 150mm2为309A, 185mm2为345A, 240mm2为410A, 300mm2为475A, 400mm2为555A, 它们的型号有 BVV, RBVV, YQ, YQW, YZ, YZW, YC,YCW，BX BVV, 为聚氯乙烯绝缘软电线 RBVV, 为耐热聚氯乙烯绝缘软电线 YQ，YQW, YZ, YZW, YC,YCW 为橡套绝缘软电线 BX 为橡皮绝缘软电线 BV--铜芯聚氯乙烯绝缘电缆（电线） BVR--铜芯聚氯乙烯绝缘软电缆（电线） BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆（电线） BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线） BV-105--铜芯耐热105度聚氯乙烯绝缘电线 BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线 BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线 BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆 BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆 BV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘电线 BVR-ZR-105 铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆BVV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆
2015/7/6
电力电缆
电力电缆均使用于电力系统中，因此一般不再分小类，而是按不同 绝缘材料或结构分出系列作为分类。 按缆芯材料分为铜芯和铝芯两大类。按其采用的绝缘介质分油浸纸 绝缘和塑料绝缘两大类。 1）聚氯乙稀绝缘电力电缆 2）交联聚乙烯绝缘电力电缆 3）粘性油浸渍绝缘电力电缆 4）充油电缆 5）橡皮绝缘电力电缆 6）架空绝缘电缆
电力电缆
电缆的基本结构包括导电芯、绝缘层、铅包（或铝包）和保护层几个部分 。
1
2015/7/6
电力电缆
外护层 特性 ZR阻燃 TZR特种 阻燃 NH耐火 DL低卤 WL无卤 绝缘种类 Z纸 X橡皮 V聚氯乙 烯 Y聚乙烯 YJ交联 聚乙烯 导体 L铝 T铜芯不 标注 内护层 V聚氯乙 烯内护套 Y聚乙烯 内护套 H普通橡 套 F氯丁橡 套 L铝包 Q铅包 特征 D不滴流 F分相护 套 P屏蔽 Z直流 CY充油 十位 0无铠 2钢带铠 装 3细纲丝 铠装 4粗钢丝 铠装 个位 0无外被 套 1纤维外 被套 2聚氯乙 烯外护套 3聚乙烯 外护套
电力电缆
低压电力电缆主要有以下两种 1）聚氯乙稀绝缘电力电缆
聚氯乙稀塑料价格便宜，物理机械性能较好，工艺简单，但绝缘性能一般。因此大 量用来制造1千伏及以下的低压电力电缆，供低压配电系统用。
2）交联聚乙烯绝缘电力电缆
聚乙烯是电绝缘性能最好的塑料，加上经过高分子交联后成为热固性材料，其电性 能好，机械性能和耐热性好。 近年来，1千伏低压电缆的交联化已成为一个技术方向，关键是降低绝缘厚度使之在 价格上能与聚氯乙稀电缆竞争。
2
根据电流选择电线型号 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9 ＝22．5(A)。 从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数 之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm” 导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区， 导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算 对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。 例如对裸铝线载流量的计算： 截面为16平方毫米时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。 对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。 例如截面为35平方毫米裸铜线环境温度为25℃，载流量的计算为：按升级为50平方毫米裸铝线即得50×3×1.5=225安. 对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋 地敷设的载流量为35×3=105安。95平方毫米的约为95×2.5≈238安。 三相四线制中的零线截面，通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中，由于零线和相线 所通过的负荷电流相同，因此零线截面应与相线截面相同。
