MSP430系列16位超低功耗单片机原理与实践MSP430系列单片机采用了哈佛结构，具有16位的数据宽度，可以实现更高的数据处理速度。
它的主频范围从1MHz到25MHz，能够满足不同应用的需求。
同时，MSP430系列单片机具有多种低功耗模式，例如待机模式、休眠模式和独立模式，可以有效地降低功耗，延长电池寿命。
MSP430系列单片机具有丰富的外设接口，包括多个串口通信接口、通用输入输出口、模拟输入输出口以及定时器和计数器等。
这些外设接口使MSP430系列单片机可以与其他外部设备进行通信，实现数据的输入和输出。
此外，MSP430系列单片机还具有多个中断源，可以实现实时中断处理，提高系统的响应能力。
使用MSP430系列单片机进行开发，首先需要选择合适的开发板和编程工具。
德州仪器公司提供了MSP430 LaunchPad开发板，可以方便地进行程序的编写和调试。
同时，德州仪器还提供了MSP430编程工具链，包括编译器、调试器和仿真器等，在开发过程中能够提高开发效率。
在实际开发中，可以利用MSP430系列单片机的低功耗特性，实现一些需要长时间运行的应用。
例如，可以将MSP430系列单片机用于物联网中的传感器节点，采集和传输环境数据。
由于MSP430系列单片机的低功耗特性，可以通过电池供电，从而实现长时间的无线监测。
此外，MSP430系列单片机还可以用于电力管理系统、家庭自动化系统和医疗设备等领域。
它的低功耗特性和丰富的外设接口使其具有很高的适用性，能够满足各种不同应用的需求。
总结起来，MSP430系列单片机是一款16位超低功耗单片机，具有高性能和丰富的外设接口。
它的低功耗特性使得它在物联网、电力管理、家庭自动化和医疗设备等领域具有广泛的应用前景。
通过学习MSP430系列单片机的原理和实践，可以更好地应用它在实际开发中。

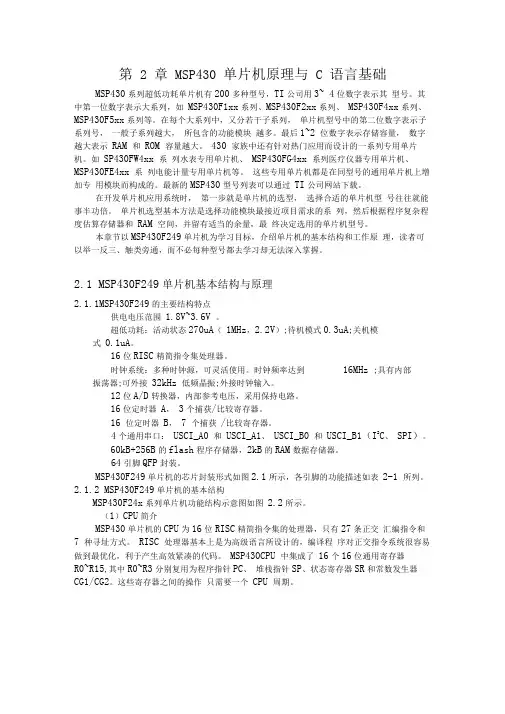

第 2 章MSP430 单片机原理与 C 语言基础MSP430系列超低功耗单片机有200多种型号，TI公司用3~ 4位数字表示其型号。
其中第一位数字表示大系列，如MSP430F1xx系列、MSP430F2xx系列、MSP430F4xx系列、MSP430F5xx系列等。
在每个大系列中，又分若干子系列，单片机型号中的第二位数字表示子系列号，一般子系列越大，所包含的功能模块越多。
最后1~2 位数字表示存储容量，数字越大表示RAM 和ROM 容量越大。
430 家族中还有针对热门应用而设计的一系列专用单片机。
如SP430FW4xx 系列水表专用单片机、MSP430FG4xx 系列医疗仪器专用单片机、MSP430FE4xx 系列电能计量专用单片机等。
这些专用单片机都是在同型号的通用单片机上增加专用模块而构成的。
最新的MSP430型号列表可以通过TI公司网站下载。
在开发单片机应用系统时，第一步就是单片机的选型，选择合适的单片机型号往往就能事半功倍。
单片机选型基本方法是选择功能模块最接近项目需求的系列，然后根据程序复杂程度估算存储器和RAM 空间，并留有适当的余量，最终决定选用的单片机型号。
本章节以MSP430F249单片机为学习目标，介绍单片机的基本结构和工作原理，读者可以举一反三、触类旁通，而不必每种型号都去学习却无法深入掌握。
2.1 MSP430F249单片机基本结构与原理2.1.1MSP430F249的主要结构特点供电电压范围1.8V~3.6V 。
超低功耗：活动状态270uA（1MHz，2.2V）;待机模式0.3uA;关机模式0.1uA。
16位RISC精简指令集处理器。
时钟系统：多种时钟源，可灵活使用。
时钟频率达到16MHz ;具有内部振荡器;可外接32kHz 低频晶振;外接时钟输入。
12位A/D转换器，内部参考电压，采用保持电路。
16位定时器A，3个捕获/比较寄存器。
16 位定时器B，7 个捕获/比较寄存器。
MSP430单片机的原理与应用1. 简介MSP430单片机是德州仪器公司（Texas Instruments）推出的一款低功耗、高性能的16位单片机，广泛应用于各种嵌入式系统和物联网设备中。
本文将介绍MSP430单片机的基本原理和常见应用场景。
2. 基本原理MSP430单片机采用哈佛结构的架构，拥有16位的CPU，8到256KB的闪存和0.5到16KB的RAM。
其低功耗特点使得它在电池供电的嵌入式设备中得到广泛应用。
MSP430单片机的工作原理可以简单概括为以下几个步骤： - 程序存储器中的指令被取出并送入指令译码器。
- 指令译码器将指令解码，并执行相应的操作。
- 执行的结果被存储器读写单元读取或写入。
- 控制单元协调整个系统的操作，包括时钟、中断、输入输出等。
3. 应用场景3.1 智能家居MSP430单片机在智能家居领域中具有广泛的应用。
通过连接传感器、执行器和通信模块，MSP430单片机可以实现对温度、湿度、光照等环境参数的监控与控制。
并且，MSP430单片机能够通过无线通信和云平台实现智能家居设备的远程控制和监测。
3.2 工业自动化在工业自动化领域，MSP430单片机能够通过连接传感器和执行器实现对生产过程的监测和控制。
它能够实时采集温度、压力、流量等参数，并根据设定的逻辑进行自动控制。
同时，MSP430单片机的低功耗特性使得它适合在工业现场长时间运行。
3.3 物联网设备随着物联网的快速发展，MSP430单片机在物联网设备中的应用越来越广泛。
它可以用于连接各种传感器、执行器和通信模块，实现对环境、设备等的监测和控制。
而且，MSP430单片机的低功耗特性使得它非常适合在物联网设备中使用，能够延长电池寿命。
3.4 医疗设备在医疗设备领域，MSP430单片机能够实现对患者的生理参数的监测和控制。
它可以连接各种传感器，如心电传感器、体温传感器等，实时采集患者的生理数据，并可以根据需要进行报警和控制操作。
第一章MSP430单片机概述MSP430是一种低功耗、高性能的单片机，由德州仪器（Texas Instruments，TI）公司开发。
它采用了超低功耗的电源管理技术，使其在电池供电下能够持续运行数年之久。
MSP430单片机适用于许多应用领域，包括消费电子、医疗设备、工业自动化、智能家居和传感器网络等。
MSP430单片机的核心是RISC架构的16位处理器，具有较小的指令集，运行速度快，并且能够以较低的能耗完成各种任务。
它采用了哈佛结构，具有16位的定长指令格式，有着高效的编码能力。
此外，它还具有多种中断机制，可以快速响应外部事件或实现多任务操作。
MSP430单片机提供了多个不同的系列，以适应不同应用场景的需求。
不同系列的MSP430单片机在处理器速度、内存容量和外设接口等方面有所差异。
其中，MSP430F系列适用于通用应用，而MSP430G系列适用于低成本和功耗敏感的应用。
此外，MSP430FR系列还具有非易失性存储器，可以在掉电情况下保留数据。
MSP430单片机具有丰富的外设接口，包括通用IO口、模拟输入输出、时钟控制器、串口通信、定时器和比较器等。
这些外设接口使得MSP430单片机能够灵活地与其他设备进行通信，并实现多种功能。
MSP430单片机在低功耗方面具有很大优势。
它采用了多种省电技术，包括多级电源管理、动态电压调节和片上电源管理单元等。
这些技术使得MSP430单片机在待机和运行模式下的功耗都非常低，能够更好地满足移动设备和电池供电设备的需求。
总的来说，MSP430单片机是一种低功耗、高性能的单片机，具有丰富的外设接口和完善的开发工具链。
它适用于多种应用领域，可以满足不同需求的设计要求。
随着物联网的快速发展，MSP430单片机的市场前景十分广阔，并且将继续发挥重要作用。

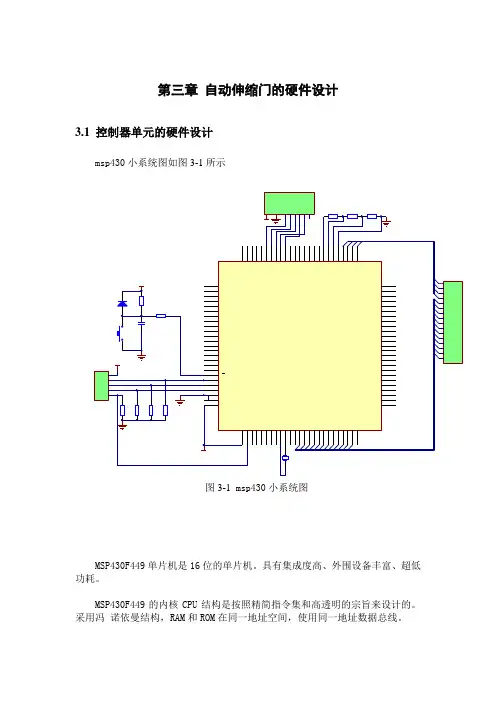

第三章自动伸缩门的硬件设计3.1控制器单元的硬件设计msp430小系统图如图3-1所示图3-1 msp430小系统图MSP430F449单片机是16位的单片机。
具有集成度高、外围设备丰富、超低功耗。
MSP430F449的内核CPU结构是按照精简指令集和高透明的宗旨来设计的。
采用冯诺依曼结构，RAM和ROM在同一地址空间，使用同一地址数据总线。
MSP430 F449单片机采用的是16位结构的CPU，它采用了精简、高透明、高效率的正交设计，包括一个16位结构的算术逻辑单元（ALU）、16个寄存器和一个指令控制单元。
16个寄存器中有4个特殊功能寄存器和通用寄存器。
4个特殊功能寄存器分别是：程序计数器、堆栈指针、状态寄存器、常数发生器。
状态寄存器用来设置某些比特位来控制CPU的行为或者通过某些位来反映CPU 的状态。
用户需要设置适当的比特位或读取适当的比特位，从而控制CPU 的运行行为.存储器的范围位0000H——FFFFH，从低到高分别是特殊功能寄存器、外围模块寄存器、数据寄存器、程序寄存器、中断向量表。
MSP430F449单片机的：1：所有单片机的中断向量表具有相同的地址空间FFFE0H——FFFFH。
2：所有的单片机的8位外围模块使用的寄存器具有相同的地址空间，10H——FFH范围3：所有的单片机的16位外围模块使用的寄存器具有的地址空间，100H——1FFH范围4：所有的特殊功能寄存器具有相同的地址空间，都在00H ——0FH5：所有的单片机数据存储器具有相同的起始地址200H开始。
A：数据存储器MSP430系列单片机的数据存储器位于起始地址为200H的存储器地址空间。
数据存储器既作为数据的保存，也作为堆栈，同时也是数学运算的场所。
数据存储器可以按字节操作也可以按照字操作。
FLASH型的单片机里还有信息存储区，也可以作为数据RAM使用，并且因为是FLASH的，断电后不会丢失数据。
所以可以用这部分存储器来保存重要的参数，如单片机系统里的配置参数。
第 2 章MSP430 单片机原理与 C 语言基础MSP430系列超低功耗单片机有200多种型号，TI公司用3~ 4位数字表示其型号。
其中第一位数字表示大系列，如MSP430F1xx系列、MSP430F2xx系列、MSP430F4xx系列、MSP430F5xx系列等。
在每个大系列中，又分若干子系列，单片机型号中的第二位数字表示子系列号，一般子系列越大，所包含的功能模块越多。
最后1~2 位数字表示存储容量，数字越大表示RAM 和ROM 容量越大。
430 家族中还有针对热门应用而设计的一系列专用单片机。
如SP430FW4xx 系列水表专用单片机、MSP430FG4xx 系列医疗仪器专用单片机、MSP430FE4xx 系列电能计量专用单片机等。
这些专用单片机都是在同型号的通用单片机上增加专用模块而构成的。
最新的MSP430型号列表可以通过TI公司网站下载。
在开发单片机应用系统时，第一步就是单片机的选型，选择合适的单片机型号往往就能事半功倍。
单片机选型基本方法是选择功能模块最接近项目需求的系列，然后根据程序复杂程度估算存储器和RAM 空间，并留有适当的余量，最终决定选用的单片机型号。
本章节以MSP430F249单片机为学习目标，介绍单片机的基本结构和工作原理，读者可以举一反三、触类旁通，而不必每种型号都去学习却无法深入掌握。
2.1 MSP430F249单片机基本结构与原理2.1.1MSP430F249的主要结构特点供电电压范围1.8V~3.6V 。
超低功耗：活动状态270uA（1MHz，2.2V）;待机模式0.3uA;关机模式0.1uA。
16位RISC精简指令集处理器。
时钟系统：多种时钟源，可灵活使用。
时钟频率达到16MHz ;具有内部振荡器;可外接32kHz 低频晶振;外接时钟输入。
12位A/D转换器，内部参考电压，采用保持电路。
16位定时器A，3个捕获/比较寄存器。
16 位定时器B，7 个捕获/比较寄存器。
4个通用串口：USCI_A0 和USCI_A1、USCI_B0 和USCI_B1（I2C、SPI）。
60kB+256B的flash程序存储器，2kB的RAM数据存储器。
64引脚QFP封装。
MSP430F249单片机的芯片封装形式如图2.1所示，各引脚的功能描述如表2-1 所列。
2.1.2 MSP430F249单片机的基本结构MSP430F24x系列单片机功能结构示意图如图2.2所示。
（1）CPU简介MSP430单片机的CPU为16位RISC精简指令集的处理器，只有27条正交汇编指令和7 种寻址方式。
RISC 处理器基本上是为高级语言所设计的，编译程序对正交指令系统很容易做到最优化，利于产生高效紧凑的代码。
MSP430CPU 中集成了16个16位通用寄存器R0~R15,其中R0~R3分别复用为程序指针PC、堆栈指针SP、状态寄存器SR和常数发生器CG1/CG2。
这些寄存器之间的操作只需要一个CPU 周期。
1）程序计数器（PC 指针）也就是CPU 专用寄存器R0, PC 指针是一个16 位寄存器，可以寻址64kB 的空间。
MSP430单片机的指令长度以字（16位）为 最小单位，而程序存储器单元以字节（8位）为单位，所以PC 的值总是偶数。
OOEJOEJtJQOOEJtJOOOLJO63 @Q 59 50 57 56 55 54 53 52 &1 50 492.1 MSP430F249单片机引脚图RST'NMI图2.2 MSP430F24x 系列单片机功能结构示意图Jmstg.sd H 」o<./9.9dInoMA空Hinoe二匕sd-nM x SEavoa 」总=<s.sW9d s><廉AG爰4B 47 P6.5/A5 (P6.6/A6 P67^A7/SVSINVg XIN XOUTP1 s OfTACLKCAOUTP1.1/TA0 P1.2/TA1 P1L3TTA2 P1.4/SMCLKMSP430F2410. MSP430F24V 11131446 4S 44414039 38 3€ 35P5.4'MCLKP5.3；UCB1 CLK^UCAISTE P5.2JUCB1 SOM1/UCB1SCL P5.1JUCB1 SIMQ/UCB1SDA P5.0/UCB1 STE/UCAlCLK P4 7/TBCLW ： P4.fi.'TB6 P4.5/TBS P4.4.-TB4 P4.3.TB3 P4.2H02 P4.irFBl P4 O/TBOP3.7^UCA1 RXQAJCA ISOMI P3.6JUCA 1TXD/UCA1SIMOcm Bx 一Qw u rw Ed山・go <CJrvM1CJ富)M .£dJumoH urmasoHun KIEd <a«8u_Ja5aos£左NDWUhcd黑“呂0畀00盏記g <更Fl咅立宣<2 s Q u rxlu?©*皇UX E富 5E P3X'P4.xP5.^P6-.M4x8OsciiialorBBa&ic Cld^k Sy&temi+RashRAM njSMCLK ->MCL*K2kB 4k B 4kg- 4KBADC12 12-BitPorts PUP2 Parts P3/P4 P5.*F6 EmulalionBChennelal/Q[ntetfTupt capabilityI'QJTAG ~InLe^a 匚 E <BOR SVS^SVMMPY. MPYS. MlAC r MACSWatchdog WDT+Timer Al 3 CC Registers7 CC Registers, ShadowFtagComp_A+USCI ADUART.1UN IfDA. SPI LFSCl Al UART/ LIN IrDA. SPI USCI BO SPh I2CUSC« Bl SPI, »2CC / CC AVCC P1.)Ci jP2.KXINi 1XOUT/ XT2INXT2OUTACLKMABMDB1 r 1Timer B7Hardware Mulglxer16MHz CPU indL 16表2-1MSP430F249单片机引脚描述2）堆栈指针SP为CPU专用寄存器R1, SP指针为16为寄存器，也总是偶数的。
堆栈是在片内RAM中实现的，通常将堆栈指针设置为片内RAM的最高地址加一。
使用C语言编程时，集成编译软件IAR会自动设置堆栈指针初始值。
对程序员来说无需关心细节，编译结束后在信息窗提示的编译结果会给出RAM使用量的大小，只要不超过RAM区实际容量并稍留余量给堆栈用即可。
使用汇编语言编程时必须注意堆栈指针的正确设置，否则堆栈可能会覆盖你的变量区，导致程序出错。
）状态寄存器和常数发生器、（见数据手册）状态寄存器V 溢出标志，当算术运算结果超出有符号数范围时置位。
SCG1 系统时钟控制位1,该位置位时关闭SMCLKSCG0 系统时钟控制位0,如果DCO未用作MCLK或SMCLK时，该位置位关闭DCO。
OSCOFF 晶振控制位，如果LFXT1未用作MCLK或SMCLK时，该位置位关闭LFXT1 0CPUOFF CPU控制位，该位置位时关闭CPU。
GIE 总中断允许位，该位置位时允许可屏蔽中断；复位时禁止所有的可屏蔽中断。
N 负数标志位，当运算结果为负时置位；否则复位。
Z 零标志位，当运算结果为零时置位；否则复位。
C 进位标志位，当运算结果产生进位时置位；否则复位。
（2）片内存储器MSP430单片机采用冯•诺依曼结构，程序存储器flash、数据存储器RAM、特殊功能寄存器以及中断向量全部映射到64kB内部地址空间。
MSP430不同型号单片机地址空间略有不同，MSP430F249的存储器结构如表2-2所示。
表2-2 MSP430F249存储器结构1）数据存储区MSP430F249的数据存储区RAM有2kB大小，地址范围0x0200~0x09FF。
RAM为堆栈、全局变量和局部变量提供空间。
使用C语言来开发项目，注意观察编译结束后在信息窗口中提示的RAM使用量的大小，只有不超过RAM区的实际容量并稍留余量即可。
2）引导区引导区使得用户可以通过UART串口对MSP430单片机的程序存储器flash 或RAM区实现程序代码的写操作。
详细内容参见TI公司的相关技术文档《Features of the MSP430 Bootstrap Loader。
3）信息存储区MSP430F249单片机有256B的信息存储区，它分为两段，每段128B。
信息存储区用来存放那些掉电后需要保存的变量，一般用来保存项目的设定值或量程转换参数。
Flash信息存储区只允许块擦除或写入操作，且有擦除次数的限制。
需要频繁（几秒钟一次）擦除写入的变量不能存放在信息存储区，这时可以外接铁电存储器EEPROM器件来保存这些变量。
4）程序存储区MSP430F249单片机的程序存储区位于0x1100~0xFFC0,约60kB，程序存储区用于存放用户程序、常数以及表格等。
程序存储区可以通过JTAG、BSL和ISP方式下载得到用户程序。
关于Flash存储器，我们介绍几个基本概念。
Flash的结构决定了写操作只能将存储单元中的各比特位从1改写成0,而不能将0改写成1。
所以Flash中每个单元可以一次性写入数据，数据一旦写入，在擦除前不能被再次改写。
Flash 可以被擦除，擦除后所有单元的比特位都恢复为1,但擦除操作只能针对整个段进行。
所以在改写某单元之前，必须先擦除整个段。
Flash存储器较适合做大批量连续数据存储，而且一般控制器都会提供连续写功能以提高速度。
在Flash中，将每次能擦除的最小区块单位成为段”（Segmen），将每次能连续写入的最大区块单位称为块”（Block）。
MSP430单片机有5种低功耗模式，1种活动模式，如表2-3所示。
任何一种低功耗模式只能与活动模式进行切换。
表2-3工作模式表（3）单片机工作原理单片机自动完成赋予它的任务的过程，也就是单片机执行程序的过程，即一条条指令的执行过程。
所谓指令就是把要求单片机执行的各种操作，用命令的形式写下来，一条指令对应着一种基本操作。
单片机所能执行的全部指令，就是该单片机的指令系统，不同种类的单片机，其指令系统亦不同。
为使单片机能自动完成某一特定任务，必须把要解决的问题编成一系列指令（这些指令必须是选定单片机能识别和执行的指令），这一系列指令的集合就成为程序。
程序需要预先存放在具有存储功能的部件一一存储器中。
存储器由许多存储单元（最小的存储单位）组成，指令就存放在这些单元里。
