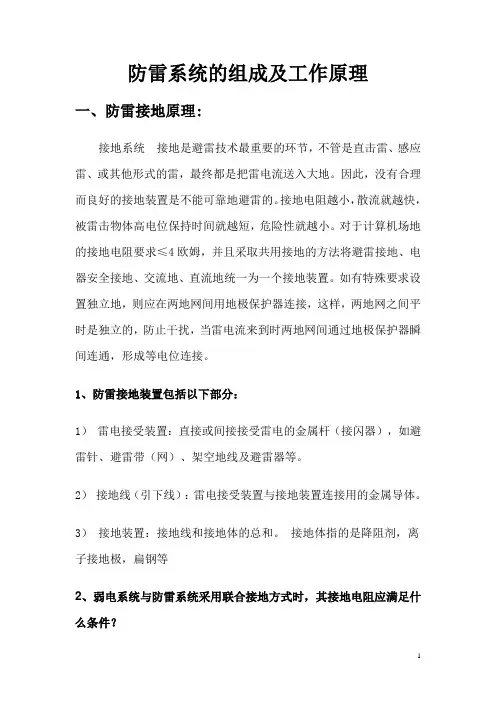

防雷系统得组成及工作原理
一、防雷接地原理：
接地系统接地就是避雷技术最重要得环节，不管就是直击雷、感应雷、或其她形式得雷，最终都就是把雷电流送入大地。因此，没有合理而良好得接地装置就是不能可靠地避雷得。接地电阻越小，散流就越快,被雷击物体高电位保持时间就越短，危险性就越小。对于计算机场地得接地电阻要求≤４欧姆，并且采取共用接地得方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。如有特殊要求设置独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时就是独立得，防止干扰,当雷电流来到时两地网间通过地极保护器瞬间连通，形成等电位连接。
１、防雷接地装置包括以下部分:
1) 雷电接受装置：直接或间接接受雷电得金属杆(接闪器），如避雷针、避雷带(网）、架空地线及避雷器等.
2）接地线(引下线)：雷电接受装置与接地装置连接用得金属导体。
3) 接地装置:接地线与接地体得总与。接地体指得就是降阻剂，离子接地极,扁钢等
2、弱电系统与防雷系统采用联合接地方式时，其接地电阻应满足什
么条件?
联合接地时接地电阻值取弱点系统与防雷系统要求得最小值，
1)比如防雷系统要求小于10欧姆，弱点系统要求小于4欧姆，联合接地就取小于４欧姆。
2）防雷系统要求小于1欧姆，弱点系统要求小于４欧姆，联合接地就取小于1欧姆。
二、防雷电源(LｉghtninｇＰower）
随着城市经济得发展,感应雷与雷电波侵入造成得危害却大大增加。一般建筑物上得避雷针只能预防直击雷，而强大得电磁场产生得感应雷与脉冲电压却能潜入室内危及电视、电话及电子仪表等用电设备。然而,信息时代得今天,电脑网络与通讯设备越来越精密，其工作环境得要求也越来越高，而雷电以及大型电气设备得瞬间过电压会越来越频繁得通过电源、天线、无线电信号收发设备等线路侵入室内电气设备与网络设备，造成设备或元器件损坏,人员伤亡，传输或储存得数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断,局域网乃至广域网遭到破坏。其危害触目惊心,间接损失一般远远大于直接经济损失。因此，防雷电源便应运而生。
1电源避雷器得安装要求
在安装电源避雷器时,要求避雷器得接地端与接地网之间得连接距离尽可能越近越好。如果避雷器接地线拉得过长,将导致避雷器上得
限制电压(被保护线与地之间得残压)过高,可能使避雷器难于起到应
有得保护作用。?因此，避雷器得正确安装以及接地系统得良好与否,将直接关系到避雷器防雷得效果与质量。避雷器安装得基本要求如下：
２、电源避雷器得连接引线,必须有足够粗，并尽可能短；
引线应采用截面积不小于2５mm２得多股铜导线;
如果引线长度超过1、0m时,应加大引线得截面积;?引线应紧凑并排或帮扎布放;
电源避雷器得接地线应为不小于２５～35m2多股铜导线，并尽可能就近可靠入地。
三、计算机网络系统
雷电侵害计算机网络得方式有两种：直击雷侵害与感应雷侵害。雷电直接击中设备所在建筑物或设备连接线路并经过网络设备入地得雷击过电流称为直击雷；由雷电电流产生得强大电磁场经导体感应出得过电压、过电流所形成得雷击称为感应雷。直击雷击中建筑物,会产生强大得雷电流，如果电压分布不均会产生局部高电位,对周围电子设备形成高电位反击，击毁建筑物,损坏设备，甚至造成人员伤亡。感应雷一般由电磁感应产生，通过电力线路、信号馈线感应雷电压入侵计算机网络系统，从而造成网络系统设备得大面积损坏。
?雷电对计算机网络系统得入侵途径主要有三种:供电电源线路、通信线路及接地系统入侵计算机网络系统。计算机网络系统得防雷主要就是针对供电电源线路、通信线路及接地系统入侵计算机网络
系统进行雷电防护，通过增加各级防雷设施,尽可能地防御与减轻雷电灾害对计算机网络系统造成得损害。
计算机网络系统得供电系统并非独立得,而就是由电力线路输入室内,理论上电力线路可能遭受直击雷与感应雷。如果直击雷击中高压线路，经过变压器耦合到低压端,通过计算机供电设备入侵计算机网络系统；同样低压线路也可能被直击雷击中或感应过电压。无论就是何种情况下得雷电造成电源线路得过电压，均会对计算机网络系统设备造成毁灭性得损坏。
四、防雷系统得组成：
防雷系统主要有接闪器(避雷针、避雷带、避雷线与避雷网)、引下线与接地装置组成。建筑物得耐雷水平就是指建筑物防雷系统承受最大雷电流冲击而不至于损坏时得电流值（单位Kａ)。
避雷针：适用于保护细高得建筑物或构筑物、露天变配电装置、电力线路等.可以用Φ2５得镀锌圆钢或SＣ４0钢管制成,针上端砸扁并搪锡,以利于尖端放电.独立避雷针适用于保护较低矮得库房与厂房,特别适用于那些要求防雷导线与建筑物内各种金属及管线隔离得场合.也可使用海胆状多针避雷针,如北京亚运会国家奥林匹克体育中心游泳馆有两组,各12根针。
避雷带与避雷网：避雷带就是指沿屋脊、山墙、通风管道以及平屋顶得边沿等最可能受雷击得地方敷设得导线。当屋顶面积很大时,采用避雷网。它就是为了保护建筑得表层不被击坏,避雷网与避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢,其直径不应小于8ｍｍ，
扁钢宽度不应小于１2ｍm，厚度不应小于4ｍm。避雷线适用于长距离高压供电线路得防雷保护。架空避雷线与避雷网宜采用截面积大于3５mｍ2得镀锌钢绞线。
引下线:引下线分为暗装与明装两种形式。暗装引下线通常采用结构柱钢筋作引下线，但钢筋直径不能小于１2mｍ。并且利用柱内得主筋作引下线时,IEC规范指出“通常不需要装设连接各引下线得专用环形导体，因为钢筋混泥土水平梁内连接得钢筋能够实现这个功能".高层建筑中采用专门得扁钢作为引下线时，一方面敷设困难，另一方面引下线得数量较小,流过得电流较大，容易因高电位引起反击事故.故对高层来说不就是好得做法.
接地装置：接地装置中接地极一般采用Φ1９或Φ２5得圆钢或者L40X4或L50X5得角钢。钢管时为G50.接地极埋深不小于0、6m;垂直接地体长度不小于２、５m，其间距不小于5m，两接地极间采用接地母线即扁钢焊接.为防止跨步电压对人体得伤害,接地体距外墙不小于3m，避开人行道不小于1、5m。
接地极也可以沿建筑物四周砸一圈垂直接地体,即周围式接地方式.这时,不需要离开外墙3m,而以靠近建筑物基础沟槽得外沿敷设为合理.因为它与基础钢筋距离较近，能起到均衡电位得效果。但如果能够采用建筑物得基础主筋作接地体效果更好,不仅节省钢材，而且接地电阻较小。
