1. 渐开线直齿圆柱外齿轮顶圆压力角（大于、等于、小于）分度圆压力角。 2. 一对渐开线齿轮啮合传动时，其中心距安装若有误差，（传动比的变化）。 3. 齿轮的渐开线形状取决于它的直径。 4.一对渐开线直齿圆柱齿轮传动时，如重合度等于1，这时实际啮合线的长度等于。 5.一对渐开线直齿圆柱齿轮的啮合线切于。 6.用标准齿条刀具加工渐开线标准直齿圆柱外齿轮时，刀具的中线与齿轮的分度圆。 7.一对渐开线齿轮啮合传动时，加大安装中心距，啮合角__ ____ 。 8.渐开线齿轮的基圆齿距__ ____法向齿距。 10. 一对能正确啮合传动的渐开线直齿圆柱齿轮必须满足。 11. 斜直线齿廓的齿条在不同齿高处的模数和压力角，随齿高的增加而。 12. 一对渐开线斜齿圆柱齿轮在啮合过程中齿廓上的接触线长度是变化的。 13. 一对能正确啮合传动的渐开线标准直齿圆柱齿轮，其啮合角 14. 齿数、模数分别对应相同的一对渐开线直齿圆柱齿轮传动和一对斜齿圆柱齿轮传动，后者的重合度比前者。 15. 渐开线标准齿轮的齿根圆与基圆大小关系。 16.平行轴斜齿圆柱齿轮机构的几何尺寸在计算，基本参数的标准值规定在。 17．机械平衡研究的内容是惯性力间的平衡； 18. 运动副元素材料一定时，当量摩擦系数取决于运动副元素的几何形状。 19. 渐开线齿廓啮合特点。 （二）在图示4 个分图中，图不是杆组，而是两个杆组的组合。 （二）计算自由度，指出（或在图中标出）局部自由度、复合铰、虚约束，及运动链有确定运动的条件，并对机构进行结构分析，确定机构级别。
（三）用速度的瞬心法求图示位置构件2与4的传动比i 24 （三） 试 求 图 示 机 构 的 全 部 瞬 心， 并 应 用 瞬 心 法 求 构 件3 的 移 动 速 度v 3 的 大 小 和 方 向。 图 中 已 知 数 据 h =50 m m ，φ160=?，ω110= r a d /s 。（再用矢量方程图解法做） （三）已知机构中各构件的尺寸及速度多边形（ μv = 0.5m/s/mm ） (1) 写出矢量32b b 代表的速度（例如代表速度E v ）； (2) 说明杆3的角速度ω 3的方向（顺时针还是逆时针）； (3) 用相对运动图解法在速度多边形上确定v F 的大小。
机械设计12 一、是非题（每题2分，共10分） 1．选用滑动轴承的润滑油时，转速越高，选用油的粘度越高。（） 2．蜗杆传动，蜗杆头数越少，传动效率越低。（） 3．平键是靠键的两侧面来传递载荷。（） 4．链节距越大，链速也越不均匀。（） 5．螺纹的螺旋升角愈小，螺纹的自锁性能愈好。（） 二、选择题（每题2分，共10分） 1.闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为（）。 a.轮齿折断 b.齿面磨料磨损 c.齿面疲劳点蚀 2.三角带传动工作时，与带轮轮槽接触（）。 a.带的底面 b.带的顶面 c.带的两侧面 3.蜗杆传动比的表达式为（）。 a. b. c. 4.在带、链、齿轮组成的多级减速传动中，链传动应放在（）。 a.高速级 b.低速级 c.高、低均可 5.只承受弯矩的轴，称为（）。 a.转轴 b.心轴 c.传动轴 三、填充（每题2分，共14分） 1．当带传动的传动时，打滑首先发生在带轮的（）轮上。若正常工作时，在（）轮上带的速度大于带轮的速度。 2．根据滚动轴承代号，分别写出相应的含义 6216表示轴承类型（），内径尺寸（）mm。
30516表示轴承类型（），内径尺寸（）mm。 3．蜗杆传动的失效经常发生在（）。 参考答案 四、简答（共16分） 1．蜗杆传动散热计算不能满足时，试举出三种改进措施。（6分） 2．受横向载荷的普通螺栓联接强度计算时，为什么要把螺栓所受的轴向预紧力增大30%？（4分） 3．齿轮传动强度计算中的载荷系数K=KAKνKаKβ，式中KA、Kν、Kа、Kβ的物理含义？（6分） 参考答案 五、设计计算（共50分） 1．如图所示，已知输出轴上的锥齿轮Z4的转向n4，为了使中间轴Ⅱ上的轴向力能抵消一部分，试求：再图上标出各轮的转向。 判断蜗杆传动的螺旋角方向（蜗杆、蜗轮） 蜗杆、蜗轮所受各力方向以及锥齿轮Z3所受轴向力方向。（要求标在图上或另画图表示）（12分） 2．图示斜齿圆柱齿轮传动， 按Ⅱ轴轴向力平衡原则，确定齿轮3、4的旋向。 已知Mn1，T1，Z1,β，写出Ft1、Fr1、Fa1的计算式 判断齿轮1、4的受力方向（各用三个分力标在图上）（16分）
糕点切片机说明书 第五组 易万力、李华斌、杨永亮、林楷、王博 指导老师：李小江 目录
一、设计题目和要求 1.题目： 糕点切片机 2.工作原理及工艺动作简述 糕点切片机的切刀运动机构由电动机驱动，经减速后使切刀实现切片所需的某种往复运动。糕点铺在传送带上，间歇地进行输送，通过改变传送带输送速度或每次间隔的输送距离，以满足糕点不同切片规格尺寸的需要。糕点先成型，经切片后再烘干。 3.原始数据及设计要求（组号：5 数据号：3） （1）糕点厚度：10~17mm。 （2）糕点切片长度：45mm。 （3）切刀切片最大作用距离：300mm。
（4）切刀工作节拍：50次/min。 （5）生产阻力甚小。设计要求机构简单、轻便、运动灵活可靠。 （6）电机参考规格： 1300r/min。 4.难点提示及注意事项 （1）切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑 等。 （2）直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。调整机构必须简单可靠，操作方便。是采用调速方案，还 是采用调距离方案，或采用其它调速方案，均应对方案进行定性分 析比较。 （3）间歇输送机构必须与切刀运动机构工作协调，即全部送料运动应在切刀返回过程中完成。需要注意的是，切口有一定的厚度，输送运 动必须等切刀完全脱离切口后方能开始进行，但输送机构的返回运 动则可与切刀的工作行程在时间上有一段重叠，以利提高生产率， 在设计机器工作循环图时，应注意上述特点并适当选择输送运动机 构的设计参数。
二、执行机构设计 1．工艺动作分解和机构分解 糕点切片机要求完成两个动作： （1）糕点的直线间歇运动 （2）切刀往复直线运动 2. 执行机构的选择及评价 糕点直线间歇运动机构可采用棘轮机构、不完全齿轮机构、槽轮机构等。 切刀往复直线运动机构可采用导杆机构、凸轮机构、曲柄滑块机构等。 （1）糕点直线间歇运动机构：
同济大学 2012-2013《机械设计》 试题编号： 课程代号：2020202课程学时：72 总分 得分 一、填空题 (每空 1 分共 31 分) 1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的 2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。 3、螺纹连接防松，按其防松原理可分为防松、防松和防松。 4 、带传动在工作过程中，带内所受的应力有、 和，最大应力发生在。 5、链传动设计时，链条节数应选数(奇数、偶数)。链轮齿数应选数；速度较高时，链节距应选些。 6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
8、蜗杆传动的总效率包括啮合效率 η 1 、效率和效率。其中啮合效率η1 =，影响蜗杆传动总效率的主要 因素是效率。 9、轴按受载荷的性质不同，分为、、。 10、滚动轴承接触角越大，承受载荷的能力也越大。 得分 二、单项选择题 (每选项 1 分,共 11 分) 1、循环特性 r=－1 的变应力是应力。 A．对称循环变B、脉动循环变C．非对称循环变D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是()。 A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb 和Cm 3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做 沉头座孔．其目的是 ()。 A．避免螺栓受附加弯曲应力作用B．便于安装 C．为安置防松装置 4、选取 V 带型号，主要取决于。 A．带的线速度B．带的紧边拉力
c．带的有效拉力D．带传递的功率和小带轮转速 5、对于标准齿轮传动，影响齿形系数Y F的主要几何参数是。 A．齿轮的模数B．齿轮的压力角 C．齿轮的齿数D．齿轮的顶隙系数 7、同一工作条件，若不改变轴的结构和尺寸，仅将轴的材料 由碳钢改为合金钢，可以提高轴的而不能提高轴的。 A．强度B．刚度 8、当转速较低、同时受径向载荷和轴向载荷，要求便于安装时，宜选用。 A．深沟球轴承B．圆锥滚子轴承C．角接触球轴承 9、滑动轴承计算中限制pv 值是考虑限制轴承的。 A．磨损B．发热C．胶合D．塑性变形 10、圆柱螺旋弹簧的弹簧丝直径d=6mm,旋绕比 C=5,则它的内径 D1等于。 A、30mm, B、24mm, C、36mm, D、40mm 得分 三、计算题 (38 分) 1、(15 分)有一受预紧力 F0和轴向工作载荷作用的紧螺栓连接，
同济大学机械设计模拟试卷 ( A 卷) 学年第学期命题教师签名：审核教师签名：课号：课名：机械设计考试考查：考试此卷选为：期中考试( ) 、期终考试( ) 、补考( ) 试卷年级专业学号姓名得分 一．单项选择题(每题有一个且只有一个正确答案，请在括号内填上正确选项前的字母) （每题 1 分，共 11 分） 1. 不完全液体润滑滑动轴承设计中，限制pv≤[pv]的目的主要是为了（）。 A. 防止边界膜压溃。 B. 防止轴承温升过高。 C. 防止轴瓦变形。 D. 防止轴瓦压溃。 2. 计算载荷等于（）。 A. 零件所受到的公称载荷。 B. 零件所受到的最小载荷。 C. 公称载荷与载荷系数的乘积。 D. 公称载荷与最大载荷的乘积。 3. 与花键联接相比，普通平键联接的特点是（）。 A. 对中性好。 B. 强度高。 C. 导向性好。 D. 成本低。 4. 齿轮轮齿修缘的目的是为了降低（）。 A. 使用系数。 B.动载系数。 C.齿间载荷分配系数。 D.齿向载荷分布系数。 5. V 带传动在正常工作时，有效拉力等于（） C. 初拉力的两倍。 D. 紧边与松边的拉力和。 6. 设计带传动时，使小带轮直径 d d1 ≥ d dmin 的主要目的是为了（）。 A.减小带的弯曲应力。 B.减小带的速度。 C.增大有效拉力。 D.增大包角。 7. 齿轮接触疲劳强度计算公式中，接触应力是按（）处参数计算的. A. 齿顶圆。 B.齿根圆。 C.节圆。 D.基圆。 8.普通平键的尺寸主要根据（）确定。 A.轴的直径和轮毂的长度。 B.轴和轮毂的材料 C. 轴和轮毂的对中性。 D. 轴上零件的受力方向。
同济大学机械设计总复 习重点 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]
同济机械学院《机械设计》复习要点 一、机械设计中的强度问题 1、几种稳定循环变应力 （1）变应力参数 最大压力 m ax σ 最小应力 min σ 应力幅 2 min max σσσ-=a 平均应力 2 min max σσσ+=m 应力比（循环特性） m ax m in σσγ= （2）对称循环变应力：max min σσ-=、max σσ=a 、0=m σ、1-=γ （3）脉动循环变应力：0min =σ、2 max σσ=a 、2 max σσ= m 、0=γ （4）静应力 2、变应力下的强度条件 （1）不同循环次数N 时的疲劳极限
当0N N 时 N m N K N N ?==γγγσσσ0 当0N N 时 γγσσ=N （2）同一循环次数，不同应力比（循环特性）γ时的疲劳极限 已知材料的机械性能1-σ、0σ（σ?）、s σ，可作出（材料的极限应力）γσ的简图 （σK ）零件的极限应力图 应力比：C =γ时 平均应力：C m =σ时 最小应力：C =min σ时 例：
二、机械传动 A 、带传动 1、带传动的工作情况分析 受力分析：0212F F F =+ e F F F =-21 αv f e F F =2 1 1201-=+=ααv v f f ec ec e e F F F F 1 1 202-=-=αv f ec ec e F F F F 1 1 20lim +-==ααv v f f ec f e e F F F 应力分析：拉应力 弯曲应力 离心拉应力 2min σσσ+=c 11max b c σσσσ++= 运动分析： 2、带传动的失效形式及设计准则：
2017版中国矿业大学《808机械原理》全套考研资料 我们是布丁考研网中国矿大考研团队，是在读学长。我们亲身经历过中国矿大考研，录取后把自己当年考研时用过的资料重新整理，从本校的研招办拿到了最新的真题，同时新添加很多高参考价值的内部复习资料，保证资料的真实性，希望能帮助大家成功考入中国矿大。此外，我们还提供学长一对一个性化辅导服务，适合二战、在职、基础或本科不好的同学，可在短时间内快速把握重点和考点。有任何考中国矿大相关的疑问，也可以咨询我们，学长会提供免费的解答。更多信息，请关注布丁考研网。 以下为本科目的资料清单（有实物图及预览，货真价实）： 中国矿业大学《机械原理》全套考研资料 一、中国矿业大学《机械原理》历年考研真题及答案解析 2016年中国矿业大学《机械原理》考研真题（含答案解析）（11月份统一更新）2015年中国矿业大学《机械原理》考研真题（含答案解析） 2014年中国矿业大学《机械原理》考研真题（含答案解析） 2013年中国矿业大学《机械原理》考研真题（含答案解析） 2012年中国矿业大学《机械原理》考研真题（含答案解析） 2011年中国矿业大学《机械原理》考研真题（含答案解析） 2010年中国矿业大学《机械原理》考研真题（含答案解析） 2009年中国矿业大学《机械原理》考研真题（含答案解析） 2008年中国矿业大学《机械原理》考研真题（含答案解析） 2007年中国矿业大学《机械原理》考研真题（含答案解析） 2006年中国矿业大学《机械原理》考研真题（含答案解析） 2005年中国矿业大学《机械原理》考研真题（含答案解析） 2004年中国矿业大学《机械原理》考研真题（含答案解析） 2003年中国矿业大学《机械原理》考研真题（含答案解析） 2002年中国矿业大学《机械原理》考研真题（含答案解析） 二、中国矿业大学《机械原理》期中期末试卷及答案 三、中国矿业大学《机械原理》笔记 1、中国矿业大学《机械原理》复习要点 2、中国矿业大学《机械原理》本科生课件 3、中国矿业大学《机械原理》参考书目、考试大纲、适用专业 四、中国矿业大学《机械原理》习题集 1、中国矿业大学《机械原理》近十年考研真题题型及要点分析 五、赠送（电子版，邮箱发送） 1、机械原理复习经验及流程 2、中国矿业大学机电学院2011-2016年报录比 3、中国矿业大学机电学院2012-2016年复试分数线 4、中国矿业大学机电学院硕士生导师简介及联系方式 以下为截图预览： 2015年真题答案
机械设计13 一、选择题（请选择正确的答案标号，每题2分） 1．平键联接的可能失效形式有 ①疲劳点蚀②弯曲疲劳破坏 ③胶合④压溃、磨损、剪切破坏等 2．齿轮传动按接触疲劳强度设计d1时（），该式中的[σ]H应该取 ①max{[σ]H1[σ]H2}②30% ③K=KAKνKаKβ④KA 3．蜗杆传动的主要失效形式是 ①齿面疲劳点蚀②齿根的弯曲折断 ③齿面的胶合和磨损④齿面的塑性变形 4．转轴工作时主要承受 ①纯扭矩②纯弯矩 ③扭矩和弯矩④摩擦力矩 5．下列场合采用滑动轴承，其中 ①轴向尺寸小②剖分式结构 ③承受冲击载荷④旋转精度高 二、填空题（每题2分） 1．花键联接按其齿形不同，可分为 2．三角胶带按剖分面尺寸大小分 3．链传动中的动载荷，随着 4．闭式齿轮传动中，常见的两种疲劳损坏形式是 5．柱销式联轴器是属于 三、问答题（每题5分）
1．试给出以下有关变应力的定义表达式（并予以说明） ①平均应力Kv；②应力幅Ka；③循环特性。 2．阿基米德蜗杆传动的正确啮合条件是什么？ 3．链传动与带传动相比较有哪些优缺点？ 4．在齿轮传动中，为减少动载荷，试至少举出三种措施。 5．流体动压润滑的轴承为什么要选用耐磨性好的材料来制造轴瓦？并验算Z4，n4和Z3值。 6．滚动轴承预紧的目的是什么？ 参考答案 四、计算题（每题10分） 1．已知带传动的功率P=7.5Kω，主动轮直径mn1，转速T1，紧边拉力Z1是松边拉力β的两倍，试求Z1、β的值。 2．图示为两级斜齿轮传动，由电机带动的齿轮1转向及轮齿旋向如图所示。今欲使轴Fr1Ⅱ上传动件轴向力完全抵消，试确定：①斜齿轮3、4轮齿的旋向；②斜齿轮3、4螺旋角的大小；③用图表示轴Ⅱ上传动件受力情况（用各分力表示）。 3．凸缘联轴器，用六个普通螺栓联接，螺栓分布在n=1000r/min的圆周上，接合面摩擦系数，防滑系数，若联轴器传递扭矩为7208AC，试求螺栓螺纹小径。（螺栓S=0.7Rs）。
姓名 ： 报考专业： 准考证号码： 密封线内不要写题 2014年攻读硕士学位研究生入学考试试题 科目名称：机械原理（■A 卷□B 卷）科目代码：819 考试时间：3小时 满分 150 分 可使用的常用工具：□无 √计算器 √直尺 √圆规（请在使用工具前打√） 注意：所有答题内容必须写在答题纸上，写在试题或草稿纸上的一律无效；考完后试题随答题纸交回。 一、单项选择题（本大题10小题，每题2分，共20分，错选、多选均无分） 1．对于机构，下面说法错误的是_____。 A. 由一系列人为的运动单元组成 B. 各单元之间有确定的相对运动 C. 是由构件组成的系统 D. 可以完成机械功或机械能转换 2．平面连杆机构中，同一位置的传动角与压力角的关系为_____。 A ．互余 B ．互补 C ．相等 D ．没关系 3．一对齿轮啮合过程中，下面关于节圆的说法错误的是 。 A ．始终相切 B ．始终通过节点 C ．始终和分度圆重合 D ．随中心距增大而增大 4．生产工艺要求某机构将输入的匀速单向运动，转变为按照正玄规律变化的移动输出，一种可供选择的机构是 。 A ．齿轮齿条机构 B.直动滚子从动件盘形凸轮机构 C.偏置曲柄滑块机构 D.摆动导杆机构 5．图1示转动副在驱动力矩M d 的作用下等速转动，Q 为径向载荷，ρ为摩擦圆半径，则运动副全反力R 21应是图中 所示作用线。 图1 M d Q A B C D R 21 ρ 1 2
p n p p = ．一对平行轴斜齿轮传动，其传动比 。 21v v z z B ．ω1a r D ．
）判断在用齿条型刀具加工这 0.013779 0.014904 0.016092 0.017345 0.018665 0.020054
同济大学机械设计V 带传动第三题
机械设计课程设计 计算说明书 设计题目：由电动机驱动鼓风机的V带传动 学院：XXXXX 专业：XXXXX 姓名：XXXXX 学号：XXXXX 指导教师：XXX 完成日期：201X年X月XX日 同济大学
目录 一、设计任务书 (1) 1.题目: (1) 2.己知条件 (1) 3.V带传动设计内容 (1) 二、电动机的选择计算 (1) 三、V带传动设计 (2) 1.确定计算功率Pca (2) 2.选择V带的带型 (2) 3.确定V带的基准直径并验算带速 (2) 4.确定V带的中心距和基准长度 (2) 5.验算小带轮上的包角 (3) 6.计算带的根数 (3) 7.计算单根V带的初拉力 (3) 8.计算压轴力 (3) 9.主要设计结论 (3) 四、V带轮结构设计 (3) 1.V带轮的材料 (3) 2.V带轮的结构形式 (3) 3.V带轮的槽型 (4) 4.V带轮的尺寸 (4) 5.其他相关技术要求 (5) 五、小带轮装配图 (5) 六、设计小结 (5) 七、参考文献 (5)
一、设计任务书 1.题目: 设计驱动离心鼓风机的V 带传动。如图所示，主动带轮1装在电动机轴上，从动轮2 装在鼓风机轴上，两带轮中心的水平距离a 等于大带轮直径d2的2倍。 2.己知条件 作业题号电动机型号鼓风机转速一天工作时间 3 Y132S- 4 700 16 3.V带传动设计内容 确定带的型号、长度、根数，带轮直径，带传动中心距，作用在轴上的压力等。选择带轮的材料、结构形式，计算基本结构尺寸。 二、电动机的选择计算 查阅JB／T 10391-2008 Y系列(IP44)三相异步电动技术条件(机座号80～355) ，得到Y132S-4型电机的参数如下： 额定功率：5.5kW 满载转速：1440r/min
844-同济大学机械设计基础考试大纲 一、考试目的 《机械设计基础》是机械工程学术型硕士研究生入学统一考试的科目之一。《机械设计基础》考试力求科学、公平、准确、规范地测评考生的基本素质和综合能力，选拔具有发展潜力的优秀人才入学。 二、考试要求 测试考生对于与机械设计相关的基本概念、基础理论的掌握和运用能力。 三、考试内容 1.平面机构的自由度 1）运动副及其分类 2）平面机构自由度的基本概念与计算 2.平面连杆机构 1）平面四杆机构的基本型式及演化方法 2）四杆机构的基本概念 3）四杆机构的设计 3.凸轮机构 1）从动件常用运动规律 2）凸轮轮廓设计方法 3）凸轮机构基本尺寸的确定 4. 齿轮机构 1）渐开线齿廓及其啮合特点 2）渐开线标准直齿轮的基本概念及几何尺寸计算 3）渐开线标准齿轮的啮合传动 4）根切现象和最少齿数 5）变位齿轮的基本概念 6）平行轴斜齿圆柱齿轮机构 7）锥齿轮机构 5.轮系 1）轮系的分类 2）定轴轮系传动比 3）周转轮系组成及传动比 4）混合轮系传动比
6.联接 1）螺纹主要参数，螺纹力矩、效率和自锁 2）常用螺纹及应用，螺纹联接的主要类型，常用防松方法及原理 3）螺栓组联接的设计与受力分析 4）单个螺栓的强度计算，提高联接强度的措施 5）常用键联接和花键联接，平键联接的尺寸选择及强度校核 7. 齿轮传动 1）齿轮材料及热处理 2）齿轮传动的失效形式、产生原因和提高措施，齿轮传动的设计准则 3）直齿、斜齿圆柱齿轮传动和直齿锥齿轮传动的受力分析 4）直齿、斜齿圆柱齿轮传动的强度计算，以及影响因素分析与主要参数选择5）直齿圆锥齿轮传动强度计算的特点 6）齿轮结构、传动效率及润滑 8.蜗杆传动 1）蜗杆传动的特点，主要参数和尺寸计算 2）蜗杆传动的运动分析和受力分析 3）蜗杆传动的失效形式、材料、结构及强度计算特点 4）蜗杆传动的效率、润滑，热平衡计算目的及方法 9. 带传动 1）带传动的工作原理，主要失效形式及设计准则 2）带传动的工作特性分析（受力分析、应力分析、弹性滑动及打滑） 3）弹性滑动与打滑的区别，弹性滑动率ε及对带传动的影响 4）V带传动工作能力的影响因素分析，及选择计算 5）V带轮结构及带传动的张紧 10.链传动 1）链传动的特点、应用及工作情况分析 2）链传动的主要参数及选择 3）滚子链传动的计算 4）链传动的布置 11. 轴 1）轴的分类（按载荷分类）及常用材料 2）轴系结构设计，包括轴上零件的定位、固定及装配等 3）轴的强度计算和当量弯矩的概念与计算 12. 滑动轴承
武汉理工大学考研教育课程考试复习题及参考答案 机械原理 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于。 2.同一构件上各点的速度多边形必于对应点位置组成的多边形。 3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。 4.机械系统的等效力学模型是具有，其上作用有的等效构件。 5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。 6.平面连杆机构中，同一位置的传动角与压力角之和等于。 7.一个曲柄摇杆机构，极位夹角等于36o，则行程速比系数等于。 8.为减小凸轮机构的压力角，应该凸轮的基圆半径。 9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程 作运动。 10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。 11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。 12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。 13.三个彼此作平面运动的构件共有个速度瞬心，且位于。 14.铰链四杆机构中传动角γ为，传动效率最大。 15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。 16.偏心轮机构是通过由铰链四杆机构演化而来的。 17.机械发生自锁时，其机械效率。 18.刚性转子的动平衡的条件是。 19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。 20.具有急回特性的曲杆摇杆机构行程速比系数k 1。 21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。 22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。 23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。 24.差动轮系是机构自由度等于的周转轮系。 25.平面低副具有个约束，个自由度。
机械原理课程设计 --步进输送机 机械工程学院 机械设计制造及其自动化专业 指导老师：虞红根 姓名：施志祥学号：101816 设计人：徐青、施志祥、高瑜刚、李浩伦 完成日期：2012年5月11日 设计题目及要求 题目：步进输送机设计（题二） 工作原理： 步进输送机是一种间歇输送工件的传送机械。工件由料仓卸落到轨道上。滑架作往复运动，滑架正行程时，使工件向前运动；滑架返回时，工件不动。当滑架又向前运动时，使下一个工件向前运动，可使工件保持一定的时间间隔卸落到轨道上。 原始数据及设计要求： 1）输送工件的形状和尺寸，如下图所示。
单位：mm 输送步长为H=840mm。 2）滑架工作行程平均速度为s。要求保证输送速度尽可能的均匀，行程速比系数K值为左右。 3）滑架导轨水平线至安装平面的高度在1100mm以下。 4 ）电动机功率可选用, 1400r/min左右（如Y90S-4）。 注意事项及难点提示： 1）机构的协调设计； 2）步进输送机构与插断机构的主要审计参数有些已给定，有些需要计算或自行确定。比如，可按已知行程，平均速度和行程速比系数确定曲柄转速。 3）步进输送机运动简图应进行多方案比较。工件的运送要求平稳和有较高的定位精度。进行方案评价是，侧重点应放在运动和动力功能质量方面（比如，工件停放在工位上之前的速度变化应尽量平缓）。 工艺动作分解
机构选型 加料：由工件做自由落体运动完成 插断：插断机构 方案一： 工作原理： 运用凸轮加弹簧，使工件往下掉的开关始终与凸轮表面接触，从而与凸轮表面运行轨迹一致，实现开关一开一闭。 优点： 1. 只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到想要的 运动规律，易实现插断； 2. 结构紧凑，计算简单。 缺点： 1.加工两个凸轮，成本较高； 2．凸轮与推杆之间的点、线接触，是使得凸轮轮廓易磨损； 3．较难实现同步传递动力给两个凸轮。 方案二： 工作原理： 利用双摆杆机构带动插板运动实现插断。 优点：
同济大学机械创新设计 一、摆脱习惯性思维训练题 1、某人的衬衣纽扣掉进了已经倒入咖啡的杯子里，他赶紧从杯子里拾起纽扣，不但手不湿，连纽扣也是干的，这是怎么回事？（只倒了咖啡没倒水） 2、汽车司机的哥哥叫李强，可是李强并没有弟弟，这是怎么回事？（汽车司机是女的） 3、如果你口袋里的火柴盒中只剩下一根火柴，黑夜里你走进房间，房间里有蜡烛、油灯及煤气灶，那么，你先点燃什么？（先点燃火柴） 4、广场上有一匹马，马头朝东站立着，后来又向左转270°，请问，这时它的 尾巴指向哪个方向？（指向下边） 5、一天晚上，老王正在读一本很有趣的书，他的孩子把灯关了，尽管屋里一团 漆黑，可老王仍在继续读书，这是怎么回事？（盲文书） 6、天花板下悬挂两根相距5米的长绳，在旁边的桌子上有些小纸条和一把剪刀， 你能站在两绳之间不动，伸开双臂，两手各拉住一根绳子吗？ （先用一根绳子把剪刀缚住，推动剪刀使它移动，然后走过去用一只手抓住另一根绳，另一只手接过移动来的剪刀） 发散性思维——GPS的功能 1.确定移动物的确切位置； 2.追踪小偷； 3.测速； 4.为盲人指路； 5.研究地质（地质灾害预测）； 6.找离家出走的人（小孩、痴呆老人，嫌疑人） 7.测量湿度； 8.监测路面施工状况，起重大件位移、速度控制； 9.绘制地图； 10.导航; 11.考古。 1.列举体温计诸缺点 1)现有的体温计必须接触人体才能测量，在医院同一支体温计先后
来测量不同人的体温，有时可能会引起疾病传染； 2)体温计不能测量人体内脏的温度； 3)体温计不便于儿童测量体温； 4)体温计不便于测量人的额头温度； 5)体温计不便随身携带，随时测量； 6)体温计不能弯曲。 2.分析、鉴别缺点，确定创新主题，进行创新设计。 1)防传染，研制非接触体温计（红外辐射式）； 2)为测内脏温度，设计微型肠道温度计； 3)为便于儿童测量温度，设计汤匙型体温计； 4)针对不能弯曲和测额头温度，开发出额头薄片温度计； 5)为便于随身携带，研制戒指式温度计。 2 希望点列举法 缺点列举与希望点列举区别 原理:提出希望,经过归纳,实现创造。 步骤： 1)了解人们的需求心理（生理、安全、社交、自尊、自我实现、生产和科研需 求）【求新、求美、求异、求实、求全、求奇、求快、求廉、求健、求胜、求稳】“方便”（面、粥、净菜）；“肥胖”（减肥茶、健身，医疗）；“省电” 2)列举、收集希望点 a多观察、多联想，紧扣人们的需求b广泛征求意见或进行抽样调查c采用智力激励法实施列举 3）希望点的分析与鉴别 运用希望点列举法改进手机 1)希望手机与GPS联接，迷路时充当向导。2）希望手机高度智能化、情感 化，它是人的工具又是朋友，烦闷时谈心，孤寂时聊天。3）希望手机配医学专家系统，病时获诊断、处方。4）希望可以利用手机记帐和个人理财。5）希望手机在夜行时充当手电筒。6）希望手机上网像计算机上网一样方便。7）希望手机能接受电台、电视台的节目。8）希望生产出适合各种性格和年龄的人们使用的具有不同色彩的手机。9）希望手机的形状和体积像手表，可以轻松地戴在手上。10）希望手机的体积大幅度减少，从而将之设计为各种的服饰（如项链、领带夹、耳坠），悬挂、镶嵌或佩带在身上或服装上。11）希望手机同时也是一支精致的钢笔。12)希望手机没有电辐射的危害。13)希望手机具防窃、遗失提醒功能。14)希望手机可视通讯，采集、交换数据。15)希望手机具遥控器功能，甚至通讯控制家用电器。16）希望手机家庭、社会治安网连通。 IBM公司2000年8月在一次高科技展览会展示：耳环（耳机），项链（话筒），戒指（呼叫时灯闪烁），手表（拨入拨出号码显示，接入呼出按钮） 用属性列举法提出改进电风扇的新设想 1.对现有的电风扇进行分析，并列举属性 组成：电动机、扇叶、立柱、开关等；驱动：电力；功能：送风。 1)名词属性
一、摆脱习惯性思维训练题 1、某人的衬衣纽扣掉进了已经倒入咖啡的杯子里，他赶紧从杯子里拾起纽扣，不但手不湿，连纽扣也是干的，这是怎么回事？（只倒了咖啡没倒水） 2、汽车司机的哥哥叫李强，可是李强并没有弟弟，这是怎么回事？（汽车司机是女的） 3、如果你口袋里的火柴盒中只剩下一根火柴，黑夜里你走进房间，房间里有蜡烛、油灯及煤气灶，那么，你先点燃什么？（先点燃火柴） 4、广场上有一匹马，马头朝东站立着，后来又向左转270°，请问，这时它的 尾巴指向哪个方向？（指向下边） 5、一天晚上，老王正在读一本很有趣的书，他的孩子把灯关了，尽管屋里一团 漆黑，可老王仍在继续读书，这是怎么回事？（盲文书） 6、天花板下悬挂两根相距5米的长绳，在旁边的桌子上有些小纸条和一把剪刀， 你能站在两绳之间不动，伸开双臂，两手各拉住一根绳子吗？ （先用一根绳子把剪刀缚住，推动剪刀使它移动，然后走过去用一只手抓住另一根绳，另一只手接过移动来的剪刀） 发散性思维——GPS的功能 1.确定移动物的确切位置； 2.追踪小偷； 3.测速； 4.为盲人指路； 5.研究地质（地质灾害预测）； 6.找离家出走的人（小孩、痴呆老人，嫌疑人） 7.测量湿度； 8.监测路面施工状况，起重大件位移、速度控制； 9.绘制地图； 10.导航; 11.考古。 1.列举体温计诸缺点 1)现有的体温计必须接触人体才能测量，在医院同一支体温计先后 来测量不同人的体温，有时可能会引起疾病传染； 2)体温计不能测量人体内脏的温度；
3)体温计不便于儿童测量体温； 4)体温计不便于测量人的额头温度； 5)体温计不便随身携带，随时测量； 6)体温计不能弯曲。 2.分析、鉴别缺点，确定创新主题，进行创新设计。 1)防传染，研制非接触体温计（红外辐射式）； 2)为测内脏温度，设计微型肠道温度计； 3)为便于儿童测量温度，设计汤匙型体温计； 4)针对不能弯曲和测额头温度，开发出额头薄片温度计； 5)为便于随身携带，研制戒指式温度计。 2 希望点列举法 缺点列举与希望点列举区别 原理:提出希望,经过归纳,实现创造。 步骤： 1)了解人们的需求心理（生理、安全、社交、自尊、自我实现、生产和科研需 求）【求新、求美、求异、求实、求全、求奇、求快、求廉、求健、求胜、求稳】“方便”（面、粥、净菜）；“肥胖”（减肥茶、健身，医疗）；“省电” 2)列举、收集希望点 a多观察、多联想，紧扣人们的需求b广泛征求意见或进行抽样调查c采用智力激励法实施列举 3）希望点的分析与鉴别 运用希望点列举法改进手机 1)希望手机与GPS联接，迷路时充当向导。2）希望手机高度智能化、情感 化，它是人的工具又是朋友，烦闷时谈心，孤寂时聊天。3）希望手机配医学专家系统，病时获诊断、处方。4）希望可以利用手机记帐和个人理财。5）希望手机在夜行时充当手电筒。6）希望手机上网像计算机上网一样方便。7）希望手机能接受电台、电视台的节目。8）希望生产出适合各种性格和年龄的人们使用的具有不同色彩的手机。9）希望手机的形状和体积像手表，可以轻松地戴在手上。10）希望手机的体积大幅度减少，从而将之设计为各种的服饰（如项链、领带夹、耳坠），悬挂、镶嵌或佩带在身上或服装上。11）希望手机同时也是一支精致的钢笔。12)希望手机没有电辐射的危害。13)希望手机具防窃、遗失提醒功能。14)希望手机可视通讯，采集、交换数据。15)希望手机具遥控器功能，甚至通讯控制家用电器。16）希望手机家庭、社会治安网连通。 IBM公司2000年8月在一次高科技展览会展示：耳环（耳机），项链（话筒），戒指（呼叫时灯闪烁），手表（拨入拨出号码显示，接入呼出按钮） 用属性列举法提出改进电风扇的新设想 1.对现有的电风扇进行分析，并列举属性 组成：电动机、扇叶、立柱、开关等；驱动：电力；功能：送风。 1)名词属性 整体：台式、落地式、吊式、壁式；部件：电动机、扇叶、网罩、立柱、底柱、控制器；材料：钢、铝合金、铸铁、塑料；制造方法：铸造、机加
一、选择题（每题2分） 1．锥齿轮弯曲强度计算中的齿形系数 a．齿数1.5 b.Z/cos3δ c.Z/cosδ d.Z2/cosδ 2．蜗杆主动时，为提高蜗杆的传动效率，可（ a.增加蜗杆头数30% b.增加蜗轮齿数 c.增加蜗杆特性系数K=KAKνKаKβ d.增加蜗杆模数KA 3．影响流体动压向心滑动轴承承载能力的因素有： a.轴承的材料 b.宽径比Kv c.相对间隙 d.轴承包角 其中（）是错误的。 4．楔键联接与平键联接相比，前者的对中性（ a.好 b.差 c.与后者一样 d.与后者无法比较 5．轴的设计计算准则为：轴在满足强度要求的情况下，要有足够的（ a.强度和振动稳定性? b.刚度和强度 c.强度和挠度 d.刚度和振动稳定性 二、填空题（每题2分） 2．链节数常取为 四、计算与分析题（每题10分） 1．三角带传动传递的功率Z1，平均带速β，紧边拉力是松边拉力的两倍（即Ft1），试求紧边拉力Fr1、有效圆周力Fa1及初拉力F0。 有一变轴向变载荷作用的紧轴栓联接，预紧力n=1000r/min，轴向工作载荷在P1之间变化，假设螺栓与被联接件刚度相等，试计算（1）螺栓所受最大和最小载荷是多少？（2）被联接件之间的压紧力最大和最小值是多少？ 2．图示为蜗杆、齿轮传动装置。右旋蜗杆为主动件，为使轴Ⅱ、Ⅲ传动件的轴向力能相抵消，试确定：
一对斜齿轮3、4轮齿的旋向； 用图表示轴Ⅱ上传动件的受力（用各分力表示）情况。 3．如图所示，某轴由一对圆锥滚子轴承支承，已知A/R>e时，x=0.41，y=0.85，载荷系数A/R<=e，温度系数x=1，轴承的额定动载荷y=0，试求： 危险轴承的当量动载荷P； 轴承的额定寿命Lk。 提示：S=R/2y，e=0.38，y=1.6，A/R=1,6时，x=0.4，y=1.6，A/R≤e时， x=1，y=0。 4．分析图示齿轮轴轴系上的错误结构，错误处已用数字标出，简述这些位置处的结构为什么是错误的。 一、选择题（每题2分） 1、c 2、a 3、a 4、b 5、d 二、填空（每题2分） 1、齿形定心，外径定心，按与分度圆同心的圆柱面定心 2、偶，互为质数的奇数 3、包角α，F，f 4、疲劳点蚀，弯曲疲劳 5、十字滑块联轴器，柱销联轴器 三、简答题（每题5分，共30分） 2、当链传动小轮齿数过少时，会引起运动的不均匀，动载荷增加，传动不平稳；当大轮齿数过大时，会引起啮合齿数过少而拖裂轮齿。 3、自锁蜗杆传动是指运动只能从蜗杆传给蜗轮，而不能从蜗轮传给蜗杆，它的条件是：，λ为蜗杆螺旋角，为当量摩擦角。 4、1）可以提高加工和安装齿轮的精度； 2）可以提高轴、轴承跟箱体的刚度； 3）可以合理选择齿宽系数。 5、轴承的寿命是指轴承在发生点蚀前所能达到的或超过的总转数或总工作小时数。额定寿命是指一批零件在相同的运转条件下，90%的轴承在发生点蚀前所达到的或超过的总转数或总工作小时数。 6、pv是解决轴承的温升问题。因为单位面积的摩擦做功为pfv，而f一定，所以验算pv就够了。 四、分析计算题（每题10分） 1.解：

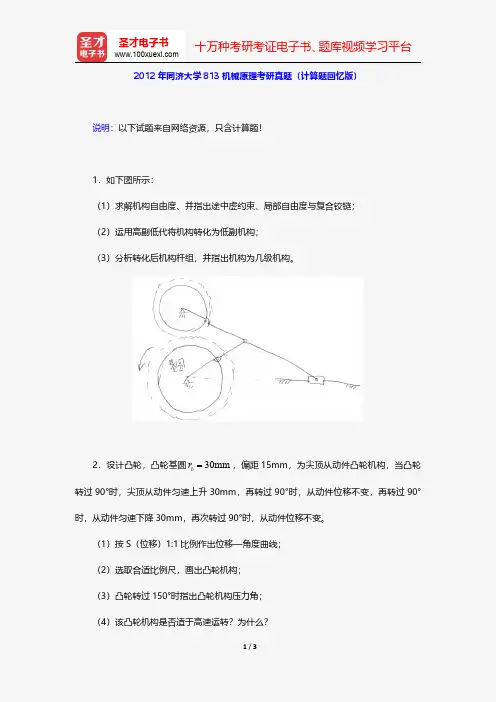

目 录 2008年同济大学813机械原理考研真题 2012年同济大学813机械原理考研真题（计算题回忆版） 2014年同济大学813机械原理考研真题（回忆版） 2016年同济大学813机械原理考研真题（手写版）

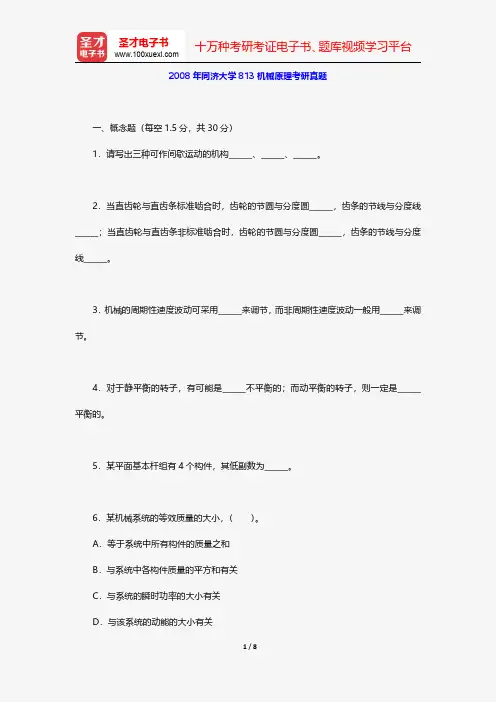

2008年同济大学813机械原理考研真题 一、概念题（每空1.5分，共30分） 1．请写出三种可作间歇运动的机构______、______、______。 2．当直齿轮与直齿条标准啮合时，齿轮的节圆与分度圆______，齿条的节线与分度线______；当直齿轮与直齿条非标准啮合时，齿轮的节圆与分度圆______，齿条的节线与分度线______。 3．机械的周期性速度波动可采用______来调节，而非周期性速度波动一般用______来调节。 4．对于静平衡的转子，有可能是______不平衡的；而动平衡的转子，则一定是______平衡的。 5．某平面基本杆组有4个构件，其低副数为______。 6．某机械系统的等效质量的大小，（ ）。 A．等于系统中所有构件的质量之和 B．与系统中各构件质量的平方和有关 C．与系统的瞬时功率的大小有关 D．与该系统的动能的大小有关 7．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度之比仍保持原值不变，原因是（ ）。 A．啮合角不变 B．压力角不变 C．基圆半径不变 D．节圆半径不变
8．在下列的传动比计算公式中，对蜗杆传动来说，（ ）是错误的？A． B． C． D． 9．有急回运动特性的平面连杆机构的行程速比系数（ ）。 A．K＝1 B．K＞1 C．K≤1 D．K＜1 10．斜齿圆柱齿轮的法面模数与端面模数的关系是（ ）。A． B． C． D． 11．若以曲柄为原动件，当曲柄摇杆机构的原动件位于（ ）时，机构的传动角最小？ A．曲柄与连杆共线的两个位置之一 B．曲柄与机架共线的两个位置之一
硕士研究生入学考试机械原理模拟试题（一） 一、简答题（25分，每题5分） 1、何为三心定理？ 2、铰链四杆机构中曲柄摇杆机构的条件是什么？ 3、在凸轮机构中从动件常用运动规律有哪些？各有何冲击？ 4、渐开线斜齿圆柱齿轮当量齿数齿轮Z V的用途是什么？ 5、刚性回转件的平衡有哪些？其平衡条件是什么？ 二、完成下列各题（共５３分） １．（８分）计算如图所示发动机配气机构的自由度。若有复合铰链，虚约束，局部自由度，直接在题图中标出． ２．（９分）计算如图所示机构的瞬心数，并在图在找出所有的瞬心．
３．（１０分）图示薄盘钢制凸轮，已知重量为8N，重心S与回转轴心0点之距e=2mm，凸轮厚度δ=10mm，钢的重度γ=7.8×10-5N/mm3，拟在R=30mm 的圆周上钻三个半径相同的孔(位置如图所示)使凸轮轴平衡，试求所钻孔的直径d。 ４．（９分）一对外啮合的斜齿圆柱齿轮传动(正常齿制)，已知：m=4mm，z1=24，z2=48， a=150 mm。试求： （１）螺旋角β； （２）两轮的分度圆直径d1，d2； （３）两轮的齿顶圆直径d a1，d a2；
５．（９分）如图所示铰链四杆机构中，已知L AB =30，L BC =110，L CD =80，L AD =120，构件1(AB)为原动件。 （1）判断构件1能否成为曲柄； （2）用作图法求出构件3的最大摆角ψ max ; （3）用作图法求出最小传动角γ min ； （4）当分别固定构件a ，b ，c ，d 时，各获得何种机构？ ６．（８分）图示为某机械以主轴为等效构件时，其等效驱动力矩在一个工作周期中的变化规律。设主轴转速n =1500r/min ，等效阻力矩M r 为常数，要求系统的速度波动系数为δ≤0.05，忽略机械中其余构件的等效转动惯量，试确定系统的最大盈亏功?Ｗmax ，并计算安装在主轴上的飞轮转动惯量。 5000 500 D
得。＾ 口o X X大学2012年硕士学位研究生招生考试试题 科目名称：机械原理 答题要求：1. 答题一律做在答题纸上，做在本试卷上无效 2.考试时间180分钟 3.本试卷不得带出考场，违者作零分处理 (20分）填空题 (1)运动副与一般的刚性连接的根本区别在于 (2)从约束数目看，个平面高副相当于一个平面低副。 (3)某构件若已知某两点的速度和加速度，则其余点的速度和加速度可利用法求 (4)在一个六杆机构中，绝对瞬心有个。 (5)某连杆机构极位夹角为30°'若输出件工作行程需时7s,则空回行程需时 s。 (6)在凸轮机构从动件常用的多项式运动规律中，规律存在柔性冲击。 (7)在滑块行程较的曲柄滑块机构中，往往将曲柄做成偏心轮。 (8)棘轮机构能将主动件的运动变换成从动件的单向间歇运动。 (9)凡是反行程能够自锁的蜗杆蜗轮机构，其正行程的啃合效率必定较 (10)在曲柄摇杆机构的四个杆件中，必定是最短杆。 二、(10分）选择题 (l)一对渐开线齿轮实际啃合线的长度与两齿轮的（）大小直接有关。 A齿根圆 B. 节圆C齿顶圆 (2)一对斜齿圆柱齿轮的重合度等于5.3, 则表明该对齿轮传动中有（ A. 3 -4 B. 4 -5 C. 5 -6 (3)一对渐开线直齿圆柱齿轮传动，其中心距（）两节圆半径之和。 A不一定等于B一定等于C不等于 (4)减少渐开线斜齿圆柱齿轮不发生根切的最少齿数的措施之一是()。 A增大模数B增大螺旋角C.增大齿顶高系数 (5)提高渐开线直齿圆柱齿轮传动的重合度的措施之一是()。 A.增大模数B增大齿数C.增大咽合角 。 ）齿同时啃
度。 第12章 考研真题试卷II ?竺L _、(15分）是非题（正确的用"../"'错误的用"X"表示） (I )零件是机械中的最小运动单元。（ ）(2)连杆机构的死点是压力角等于90°的位置。（） (3)自由度为零的构件组称为基本杆组。（）(4)机构中的虚约束在制造精度达不到要求时会成为实约束，使机构卡死。( )(5)一个模数、齿数都和标准齿轮相同的变位齿轮，其分度圆直径和标准齿轮不同。 ） (6)轮系分为定轴轮系和行星轮系两大类。（ ）(7)内齿轮的齿顶圆直径比分度圆直径小。() (8)齿条的齿廓是各点曲率半径为无穷大的渐开线。( )(9)速度瞬心是两构件绝对速度等于零的重合点。（ (IO)减小凸轮机构的滚子半径有利于减小机构压力角。( (I I )按标准中心距安装的齿轮称为标准齿轮。（） (12)双摇杆机构中不存在周转副。()(13)机构如果发生自锁，无论驱动力的值如何增大，机构都无法运动。（）(14)渐开线齿廓上各点的压力角都等于20°。() (15)凸轮从动件以等速运动规律运动时，存在无穷大的加速度。（ 四、(10分）计算图1所示机构的自由度。如有复合较链、局部自由度、虚约束需说明。 DE ff F e f!l-fl 图1 五、(IO 分）将图2所示杆组组合成两种形式的六杆机构（画出机构简图），并计算自由? ＼一 图2六、(15分）已知－摆动导杆机构（图3)'已知L .8== 100mm, l 8c == 60mm, AB连线为铅垂线，曲柄以匀角速度顺时针方向转动。 (])以长度比例尺Jl,1=2(二）作该机构的极限位置图，并求极位夹角0。
