一个完整产品的结构设计过程 一.ID造型; 1.ID草绘 2.ID外形图 3.MD外形图 二.MD设计; 1.建模; a.资料核对 b.绘制一个基本形状 c.初步拆画零部件 2.拆件； a.LENS结构 b.LCD结构 c.夜光结构 d.通关柱结构 e.防水结构 f.按键结构 g.PCB结构 h.电池结构 i.辅助结构 j.尺寸检查 k.手板跟进
m.模具跟进 其他讨论资料： 1.防水圈的结构 2.瓦楞纸板的结构 3.把JPG图导入PRO/E 4.“止口”的结构 5.其他公司的开发流程 1：一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同； 也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图。
2：外形图的类型，可以是2D的工程图，含必要的投影视图,也可以是JPG彩图； 不管是哪一种，一般需注明整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整 3：外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；（附图为MD做的外形图）
4：MD开始启动，先是资料核对，ID给MD的资料可以是JPG 彩图，MD将彩图导入PROE后描线； ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高； 此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物；（附图为将IGES线画图导入PROE
一个完整产品的结构设计过程 1.ID造型; a.ID草绘..... b.ID外形图...... c.MD外形图... 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略. 建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全 可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚；
24 引言 在现代生活中，显微镜的应用越来越广泛。由 内置导光光纤的显微镜照明光路设计 王从柯1,2 周定华2 易 伟2 朱向冰1 （1. 安徽师范大学物理电子信息学院，安徽 芜湖 241000； 2. 奇瑞汽车有限公司电子电器部，安徽 芜湖 241006） Built-in Optical Fiber Microscopy Illumination Light Path Design WANG Congke 1,2 ZHOU Dinghua 2 YI Wei 2 ZHU Xiangbing 1 (1. School of Physics and Electronic Information, Anhui Normal University, Wuhu 241000, China; 2. Electronic Department of Chery Automobile Company, Wuhu 241006, China) Abstract: In order to solve the problem of low light efficiency, high energy consumption, high cost in the microscope lighting, this paper proposes a built-in optical fiber microscope design scheme. With the optical fibers pasted on the inner wall of the tube, the LED light spreads into the optical fibers, and transmits downward along the tube wall, through the objective lens to the observed objects. This scheme has the advantages of high efficiency, low energy consumption, simple structure, low cost, better heat dissipation performance, long service life, etc.Key words: microscope; optical fiber; tube; objective lens; LED 经验交流 为了解决目前显微镜光源照明存在的光利用率低、能耗高、成本高的问题，提出了1种内置导光光 纤的显微镜设计方案，在镜筒内壁粘贴上导光光纤，LED 光源发出的照明光进入导光光纤中，在导光光纤中沿镜筒内壁向下传播，透过物镜照射到被观察物体上。本方案具有光利用率高、能耗低、结构简单、成本低、散热性能优、使用寿命长等优点。 显微镜；导光光纤；镜筒；物镜；LED 摘 要：关键词：中图分类号：TH742 文献标识码：A DOI ：10.3969/j.issn.1002-6150.2017.01.006 于通过显微镜在自然光下看物体时光照度较暗，不能很好地观察物体，故市面上出现了电光源（通常 CHINA LIGHT & LIGHTING 2017年第1期

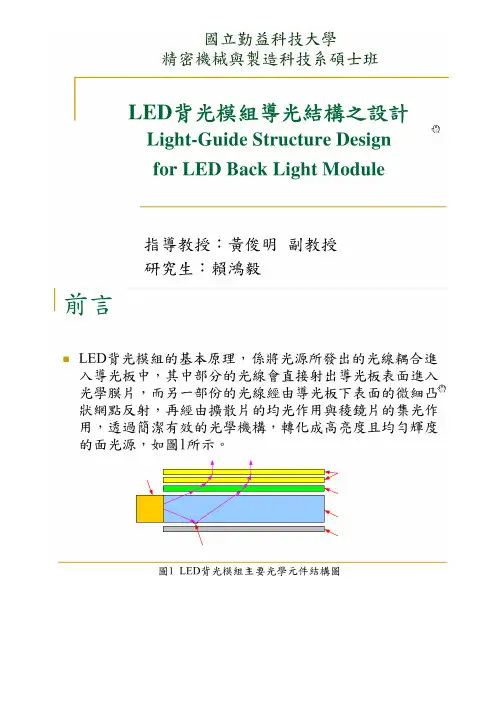

背光模组的介绍 1.什么是背光模组？是用来干什么的？ 背光模组（Back Light Modul）为液晶显示面板（LCD Panel）的关键零组件之一，由于液晶本身不具发光特性，因此，必须在LCD面板底面加上一个发光源，方能达到饱满的色彩显示效果，背光模组之功能即在于供应充足的亮度与分布均匀的平面光源，使LCD能正常显示影像。 目前，背光模组的主要产品种类有：发光二极管（LED）、卤钨灯、电致发光（ELD）、冷阴极荧光灯（CCFL）、阴极发射灯（CLL）、和金属卤化物灯等。其中工艺成熟、性能稳定,在彩色液晶显示器（TFT-LCD）上普遍使用的背光源是冷阴极荧光灯（CCFL）；在面积较小的LCD上普遍使用的是LED背光源，尤其以发光均匀、高效的侧背光为主，LED背光源主要的应用范围：如手机、PDA、游戏机、家用电器、仪表、仪器、数码产品、汽车应用部件等产品的LCD显示面板。 背光模组为液晶显示器面板的关键零组件之一。功能在于供应充足的亮度与分布 均匀的光源，使其能正常显示影像。 2.LCD或LCM背光模组到底是什么？ LCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。 LCM液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB 线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。所以规范的叫法应称为“液晶显示组件”。但是由于长期以来人们都已习惯称其为“模块”。 即可以得出lcd和lcm的区别，那么lcd和lcm有什么不同：lcd是显示屏，lcm是包含了lcd在内以及控制lcd显示方式、内容的芯片、线路板等各种器件的集合。可以说lcd是显示内容的前台，lcm是包含了前台在内整个运作系统。 3.啥是LED背光模组
电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID 造型; a. .......................... I D 草绘 b. ............................. ID 外形图 c. ............................. MD 外形图 2.建模; a. 资料核对 ..... b. 绘制一个基本形状...... c. 初步拆画零部件 ..... 1.ID 造型; 一个完整产品的设计过程, 是从ID 造型开始的，收到客户的原始资料（可以是草图，也可以是文 字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID 绘制几种草案，由客户选定一种，ID 再在此草案基础上绘制外形图；外形图的类型，可以是2D的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD故外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROEt描线；ID 给MD勺资料还可以是IGES线画图，MD各IGES线画图导入PROE!描线，这种方法精度较高；此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE乍为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASB的曲面作为参考依据； 所以MD故3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE 里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路；
篇名 LED背光模組及V-Cut技術未來導向 作者 張先榮。私立開南商工。電機三年忠班 張浩哲。私立開南商工。電機三年忠班 楊凱閔。私立開南商工。電機三年忠班

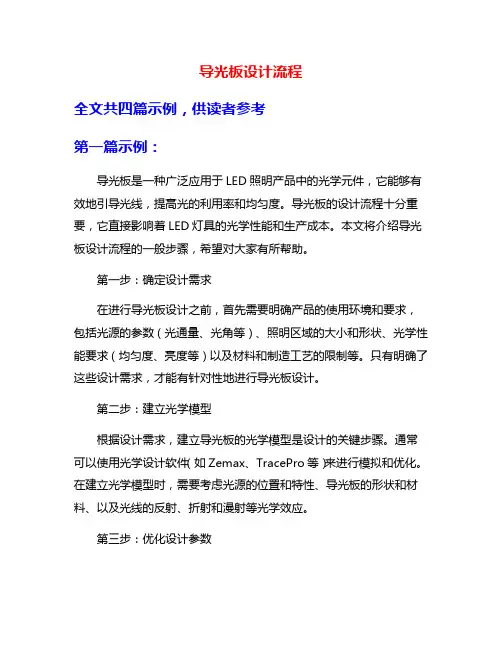

壹●前言: 近年來，顯示器的技術研發，已成為眾所關注的市場主流，客戶對於LCD面板的要求愈來愈高，為了提供光源，背光模組的廠商不得不更積極地投入技術上的研發。所謂背光模組（Backlight Module）係提供LCD面板之光源。因液晶本身不發光，為了讓使用者能清楚看到LCD上所顯示的內容，須在LCD背面加上一個可投射出光源的背光模組，使光線透過LCD後，將資訊傳遞到使用者的眼中，因此「背光模組」為LCD面板的關鍵零組件之一。 事實上，背光模組的應用至廣，舉凡行動電話、PDA、數位相機、視訊電話、工業或醫療乃至飛行儀表、掌上型電視、VCD Player、汽車導航、筆記型電腦、LCD Monitor、TFT-LCD TV，背光模組的技術都不可或缺，於生活科技至關重要。 因此，本文擬就V-Cut技術的發展概況略作考察，並進一步對LED背光模組目前在技術上的得失加以分析，藉此探索面板技術在未來發展的導向。 貳●正文 背光模組主要由光源、導光板、光學用膜片、塑膠框等組成。其中，導光板（Light guide plate）的主要功能在於使冷陰極燈管發出的光線，能均勻分佈於整體的背光模組，使用的材料為光學級的壓克力（PMMA）。為了提升光學效率，微溝切削（V-Cut）的技術應運而生。此種逆稜鏡式導光板的生產，可大幅降低生產成本、增加輝度，已成為高亮度低成本的代名詞，正是全球背光模組廠在現階段的研發重點。 目前V-Cut的技術已經成熟，在TFT-LCD面板及液晶產品降價壓力下，上游零組件廠的研發部門，也持續朝簡化結構及精省成本等方向在努力。（註一）而LED 背光模組的開發，更是面板技術研發的長期目標，值得關注。 一、高亮度導光板技術的成熟 在現階段筆記型電腦用面板背光模組上，V-Cut是相當熱門的技術。其結構主要是將稜鏡微加工，直接製作於導光板上，並以一片鋸齒狀朝下的稜鏡片，取代原來兩片朝上的稜鏡片，在局部降低成本的同時，有效的將輝度提升30％左右。 V-cut LGP加上向下Prism結構，較原來兩片朝上的稜鏡片結構，光的利用率高出30%左右，但相對View Angle就被犧牲了，不過，這點對筆記型電腦使用上不但沒有影響，反而具有保護隱私之優點。因此筆記型電腦將加以大幅採用。
首先更大家介绍一个很少的产品设计论坛 《辅助论坛》 其内容远超开思网。大家可以进网站下载自已需要的资料，提高自已的技术水平，网址是 辅助论坛 ｈｔｔｐ：／／ｂｂｓ．ｃａｘｓｓ．ｃｏｍ／ 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以 是文字说明），ID即开始外形的设计； ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同； 也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图； 外形图的类型，可以是2D的工程图，含必要的投影视图,也可以是JPG彩图；https://www.doczj.com/doc/7b7078321.html, e n6r u-z 不管是哪一种，一般需注明整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；（附 图为转帖 外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了；顺便提一 下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图；
如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；（附图为MD做的外形图） MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线； I"r e f `8c1}0] ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高；:q4e v a T \ 此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物；（附图为将IGES线画图导入PROE）1R o6Q w l/v2A&K
2。建摸阶段，以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）； BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面；局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，我觉得这一步不要省略；（附图是一个完成的BASE） 建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm；*v K X(C ` } 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； （附图为简单拆画的零部件）iCAx开思论坛 ] J e+b A4y-j J CAD,CAE,CAM,ICAX,idesign,模具设计招聘培训'T;c)t ~ a j
照相镜头光路设计概述 一镜头选型参考 在“光学设计—袁旭沧.pdf”第272页有： 图1 照相机镜头选型 该资料用于确定照相镜头的使用性能，结构形式。是镜头设计选型的依据。二镜头样例设计要点 1 照相镜头样例1 本例波长选择为可见光系统，实际上应选照相系统的工作波长（参考“照相镜头各色波长的比例确定依据为何？.mht”）。
（1）类型评估 这是“小视场，小口径照相物镜”设计，样例见“2-非球面系统.ZMX”，它可作为此类照相镜头设计的起点结构： 图2 样例结构与光路 该样例主要用于校验6镜非球面实体化操作集的正确性，也可作为3片镜头设计时的参考。 下面对该系统进行评估。 该镜头光学性能为：F’=10mm，F#=3，2W0=30°，总长=10.318mm。观察图1中的三片照相镜头性能，应接近最好性能状态，关键是看成像质量。 （2）象质评估 照相镜头的接受器是CCD或CMOUS，因此其最小象元应是接受器的最小象元。假定在分辨率上镜头与接收器匹配，那么两者最小象元边长应是相同的。 镜头鉴别力=110 lp/mm，最小象元边长=1/(2*110)=0.00455.
查看CCD上最大视场直径=2.71*2=5.42mm（相当于0.213英寸），令该CCD 长宽比=4:3，这样CCD长边最小象元总数=5.42*4/5)/0.00455=953个，短边最小象元总数=5.42*3/5)/0.00455=715个，共有952X715=68万像素。考虑两边留有调整余量，因此CCD应选0.2英寸的，这样选择的CCD分辨力应达到 68*0.2/0.213=64万像素。 本镜头直选择了3镜片，属于简易照相镜头，分辨率达到此状态是可以的。 （3）视场均匀性评估 该镜头远心角(15.7°)由视场均匀性来评估，查出=80%(好的投影镜头用9点平均法计算，投射到屏处的最大视场均匀性=85%,人眼看到的是均匀的视场），是较好的均匀性。 2 照相镜头样例2 这是“中等视场，中等口径照相物镜”设计，样例见“1-原态.ZMX”，这是个投影镜头，重选波长，可用于照相镜头。 （1）问题
题目：微电子工艺课程报告姓名：刘诗雨 学号：3072406082 班级：电子科学与技术0703班
TFT LCD用背光源的结构与工艺 TFT（Thin Film Transistor 薄膜晶体管）LCD（Liquid Crystal Display 液晶显示器），广泛应用于笔记本、电视机、手机等的显示设备中。液晶显示器发光原理不同于自发光型的CRT（Cathode Ray Tube 阴极射线管）、PDP（Plasma Display Panel 等离子显示屏）等，由于液晶本身并不发光，为进行显示，作为外部光源的背光源不可或缺。 一、TFT LCD结构及显示原理 TFT LCD技术是用薄膜晶体管驱动液晶材料进行显示的技术；液晶材料是在某一特定温度范围内，会同时具有液体和晶体特性的材料，其所具备的光学各向异性使外部电场可以改变液晶材料的通光特性，从而进行显示。 典型的TFT LCD结构如图1所示，类似三明治结构，在两片玻璃基板中间夹有液晶材料，从上到下依次包括上偏振片、彩色滤光片、液晶层、TFT阵列基板、下偏振片和背光模组，其中在TFT阵列基板上连接有驱动IC。 TFT LCD主要利用光的偏振性能实现图像和文字的显示。以不加电情况下为亮态（即常白状态）为例，图1中的上下两片偏振片的光学偏振方向互相垂直，即相位差为90度。来自背光源的非偏振光，经过下偏振片成为线偏振光，在某个像素位置如果没有电压，由于液晶的旋光特性，该线偏振光的偏振方向将旋转90度，正好与上偏振片的偏振方向相同，则该像素显示状态为亮。如果某个像素位置有电压，该像素区域的液晶旋光特性将消失，通过的光线的偏振状态不变，因此光线无法通过上面的偏振片，则该像素显示状态为暗。这就是薄膜晶体管液晶显示器的基本显示原理。 图1 下面仅就上述结构中的背光源部分进行介绍。 二、TFT LCD用背光源的种类 位于显示屏背面的光源称为背光源。作为背光源的光源，通常有以下三种： （1）CCFL（Cold Cathode Fluorescent Lamp 冷阴极管灯荧光灯） （2）LED（Light Emitting Diode 发光二极管） （3）EL（electroluminescence 电致发光板），OLED（Organic Light Emitting Diode 有机发光二极管，又称有机EL），无机EL 从大尺寸、高亮度、低价格考虑，目前多采用（1），从便携性和发光效率考虑，越来
一个完整产品的结构设计过程 一个完整产品的设计过程 一.ID造型; 1.ID草绘............第二楼 2.ID外形图............第三楼 3.MD外形图............第四楼 二.MD设计; 1.建模; a.资料核对............第五楼 b.绘制一个基本形状............第六楼 c.初步拆画零部件............第七楼 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同； 也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图； 外形图的类型，可以是2D的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；（附图为转帖）
外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；（附图为MD做的外形图） MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高；此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物；（附图为将IGES线画图导入PROE） 2。建摸阶段，以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）； BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面；
背光模組簡介 壹、前言 背光模組(Back light module)為液晶顯示器面板(LCD panel)的關鍵零組件之一，由於液晶本身不發光，背光模組之功能即在於供應充足的亮度與分佈均勻的光源，使其能正常顯示影像。LCD面板現已廣泛應用於監視器、筆記型電腦、數位相機及投影機等具成長潛力之電子產品，因此帶動背光模組及其相關零組件的需求持續成長，在面板低價化的刺激下，又以筆記型電腦及LCD監視器等大尺寸用面板需求最大，為背光模組需求成長的主要動力來源。全球大型LCD背光模組產值將較2002年成長23%，達26.19億美元，且逐年增加，到2006年產值將達到37.26億美元。在國內LCD面板廠商積極擴產下，國內內需市場持續擴大，由於國內廠商生產的背光模組已與國際大廠的製造水準相當，加上在量產規模及就地供應上之優勢，國內背光模組自給率將可再往上提升。 貳、背光模組簡介 : 一、背光模組為LCD 面板第二大關鍵零組件 LCD面板主要係由彩色濾光片、背光模組、驅動I C、補償膜及偏光板、玻璃基板、I T O膜、配向膜、控制電路等零組件所組成，由於液晶面板本身不具發光特性，必須藉助背光模組來達到顯示的功能，LCD面板製造商在產生玻璃面板之後，須先結合彩色濾光片，兩者封合後灌入液晶，再與背光模組、驅動I C、控制電路板等組件，組合成LCD模組出售給下游的筆記型電腦或LCD監視器製造商。由於背光模組為僅次於彩色濾光片之LCD面板第二大關鍵零組件， 為因應國內面板廠商對關鍵零組件的大量需求及尋求降低成本要求下，如瑞儀、中強、
輔祥、科穚等廠商紛紛投入， 致在LCD上、下游產業之中， 背光模組現已成為本土化速度最快的一項零組件。 二、背光模組亦即顯示器光源提供者 背光模組其主要由光源(包括冷陰極螢光管(CCFL))、熱陰極螢光管、發光二極體(LED)等)、燈罩、反射板(Reflector)、導光板(Light guide plate)、擴散片(Diffusion sheet 1-2片)、增亮膜(Brightness enhancement film 1-2片)及外框等組件組裝而成，其中光學膜片與導光板為最主要之技術和成本所在。液晶顯示器由於其厚度薄、質量輕且攜帶方便，且相較於目前得CRT更有低輻射的優點，近年來需求快速的增加，己能在顯示器的市場佔有一席之地。隨著液晶顯示器製造技術的提昇，在大尺寸及低價格的趨勢下，背光模組在考量輕量化、薄型化、低耗電、高亮度及降低成本的市場要求，為保持在未來市場的競爭力，開發與設計新型的背光模組及射出成型的新製作技術，是努力的方向及重要課題。 三、背光模組類別 : 一般而言，背光模組可分為前光式(Front light )與背光式(Back light)兩種，而背光式可依其規模的要求，以燈管的位置做分類，發展出下列三大結構： (1)側光式(Edge lighting)結構：發光源為擺在側邊之單支光源，導光板採射出 成型無印刷式設計，一般常用於18吋以下中小尺寸的背光模組，其側邊入射的光源設計，擁有輕量、薄型、窄框化、低耗電的特色，亦為手機、個人數位助理(PDA) 、筆記型電腦的光源，目前亦有大尺寸背光模組採用側光式結構。 (2)直下型(Bottom lighting)結構：超大尺寸的背光模組，側光式結構已經無法 在重量、消費電力及亮度上佔有優勢，因此不含導光板且光源放置於正下方的直下型結構便被發展出來。光源由自發性光源(例如燈管、發光二極體
LED背光模组/背光源未来之预见 背光模组为TFT-LCD面板主要组件，约占面板材料总成本的20％～35％。随着LCD TV面板规模的高速增长，背光模组在面板成本与制造过程中所占的份额与地位将日益凸显。2005～2008年间大型大尺寸背光模组的出货量年增长率预计约达28%，至2008年将大型背光模组约达3.6亿块，市场产值高达约140亿美元。 从背光模组生产厂商来源国或地区来看，台湾、韩国企业均占据全球出货量的40％～45％，全球背光模组大厂主要有台湾的中强光电、瑞仪、科桥、韩国的 Taesan、Heesung及日本的夏普、Stanley等企业。由于中国大陆存在人力成本及下游相关产品制造规模之优势，台湾、韩国背光模组厂商均已在大陆设立分厂， 2005年在中国大陆产出的背光模组已约占全球39％，成为全球第一大生产地区。受外资背光模组企业的进一步投资扩产之势推动，预计06年大陆背光模组出货量的全球份额提高至45％。而国内也已涌现出以京东方茶谷、深圳帝光、普耐光电等为代表、发展迅速的背光模组与背光源企业。 背光源、棱镜片、扩散板及光学膜片等为背光模组的主要上游材料与组件，其中背光源在中小、大尺寸背光模组材料成本中分别约占10％～15％、15％～25％。目前背光源以冷阴极荧光灯（CCFL）为主，新型光源LED、平面光源FFL 正受业界关注并被认为是取代受欧盟RoHS法规限制使用的含汞 CCFL的有力竞争者。特别是LED因具有高达105％～130％色彩饱和度（NTSC）、长寿环保等显著优点，已成为中小尺寸TFT-LCD面板中的主流背光源，而随着LED发光效率的提高、散热难等技术问题的突破，全球面板巨头与LED行业领导者的已纷纷合作推出了LED背光源的大尺寸LCD TV，可以预见，高亮白光LED在大尺寸LCD TV背光源需求即将成为应用热潮。 根据LED光源的技术发展与应用领域的拓展关系可知，LED在成为手机、车载导航面板等中小尺寸LCD面板的主流背光源之后，当前正处于 Notebook、LCD Monitor及LCD TV大中型尺寸LCD面板所需背光源的市场切入与渗透关键时期。可以说，随着发光效率的进一步提高及散热问题的攻克，高亮白光LED有望成为未来大中型尺寸LCD面板的主流背光源。 应3G手机的入市、大屏幕手机的增多及搭配影像手机配备闪光灯的比重提升，持续拉升白光LED的需求，预估2006年度全球手机将成长7.1%达 8.3亿部，预期06年手机白光LED市场出货量增长41%至的43亿颗，其中手机背光源中的白光LED用量以近40％的高速增长达22亿颗；按键所需白光LED增长20％达5亿颗，以及拍照手机所需白光LED闪光灯增长60％达16亿颗。未来四年内，国内手机需求量未来四年内将保持13％的年均复合增长率，从06年的1.37亿部增长到2009年的2亿部；对高亮白光LED背光源需求量预计由06年的3.5 亿颗，以37％的年均复合增长率增加至09年的 9亿颗；而随着3G及拍照手机比重的提高，预计国内手机对高亮白光LED的总需求量保持高达46％的年均复合增长，由06年的7亿颗增长至09年的22亿颗。 2006年全球MP3、PDA、DSC、车载导航、可携式DVD等产品所需中小型尺寸LCD面板等所需白光LED市场规模高达21亿颗有余，受LED 在中小尺寸LCD面板的庞大商机驱动，目前全球已呈现背光模组上中下游厂商展开投资合作趋势，以积极抢攻LED背光源的LCD面板市场份额，如台湾的面板巨头友达光电联合
题目：微电子工艺课程报告 姓名：刘诗雨 学号： 82 班级：电子科学与技术0703班 TFT LCD用背光源的结构与工艺 TFT（Thin Film Transistor 薄膜晶体管）LCD（Liquid Crystal Display 液晶显示器），广泛应用于笔记本、电视机、手机等的显示设备中。液晶显示器发光原理不同于自发光型的CRT（Cathode Ray Tube 阴极射线管）、PDP（Plasma Display Panel 等离子显示屏）等，由于液晶本身并不发光，为进行显示，作为外部光源的背光源不可或缺。 一、TFT LCD结构及显示原理 TFT LCD技术是用薄膜晶体管驱动液晶材料进行显示的技术；液晶材料是在某一特定温度范围内，会同时具有液体和晶体特性的材料，其所具备的光学各向异性使外部电场可以改变液晶材料的通光特性，从而进行显示。 典型的TFT LCD结构如图1所示，类似三明治结构，在两片玻璃基板中间夹有液晶材料，从上到下依次包括上偏振片、彩色滤光片、液晶层、TFT阵列基板、下偏振片和背光模组，其中在TFT阵列基板上连接有驱动IC。 TFT LCD主要利用光的偏振性能实现图像和文字的显示。以不加电情况下为亮态
（即常白状态）为例，图1中的上下两片偏振片的光学偏振方向互相垂直，即相位差为90度。来自背光源的非偏振光，经过下偏振片成为线偏振光，在某个像素位置如果没有电压，由于液晶的旋光特性，该线偏振光的偏振方向将旋转90度，正好与上偏振片的偏振方向相同，则该像素显示状态为亮。如果某个像素位置有电压，该像素区域的液晶旋光特性将消失，通过的光线的偏振状态不变，因此光线无法通过上面的偏振片，则该像素显示状态为暗。这就是薄膜晶体管液晶显示器的基本显示原理。 图1 下面仅就上述结构中的背光源部分进行介绍。 二、TFT LCD用背光源的种类 位于显示屏背面的光源称为背光源。作为背光源的光源，通常有以下三种： （1）CCFL（Cold Cathode Fluorescent Lamp 冷阴极管灯荧光灯） （2）LED（Light Emitting Diode 发光二极管） （3）EL（electroluminescence 电致发光板），OLED（Organic Light Emitting Diode 有机发光二极管，又称有机EL），无机EL 从大尺寸、高亮度、低价格考虑，目前多采用（1），从便携性和发光效率考虑，越来越采用（2）和（3）。 按光源与导光板的位置关系，背光源有下置式、侧置式（侧光式）之分，此外还
TOPIC : 直下式背光模組簡介 Date:2003/04/01 背光源的種類 若依光源相對於panel 的位置來分，可分為直下式與側光式，如圖一、二所示： 圖一，側光式背光模組 圖二，直下式背光模組 直下式與側光式背光模組的比較 直下式背光模組 側光式背光模組 結構 上 ● 較側光式少了導光板的使用 ● 厚度較厚 ● 使用較多燈管 ● 使用擴散板來遮蔽燈管亮帶 ● 較直下式多了導光板的使用 ● 厚度較薄 ● 使用燈管數較少 ● 需使用燈管反射罩 ● 無使用擴散板，使用擴散片來遮蔽反射片板（片）上的pattern 功能上 ● 重量較輕（當面板的尺寸大時） ● 體積較大（與同尺寸產品的側光式背光模組比較，其厚度較厚） ● 重量較重（當面板的尺寸大時）因導光板重量較重 ● 體積較小（與同尺寸產品的直下式背光模組比較，其厚度較薄） 目的上 多使用於大尺寸面板 多使用於小尺寸面板 直下式背光模組各部元件與功用介紹 擴散板（diffuser plate ） 目前使用之擴散板的材質為PMMA 或PC ，其功能為承載 film 材與降低燈管所產生的亮帶功能，以提高均勻性。擴散板厚度較擴散片大，光穿透率在 50%~80% 之間，視設計來選擇。 較低的吸水率及熱膨脹率為其最重要考量因素。擴散板因吸水和受熱膨脹後而可能產生的翹曲現象，擴散板翹曲的方向與製造方式亦有密切關係，殘留應力對翹曲方向的影響很大。 擴散片（diffuser sheet ） 依功能可分為：1.保護用擴散片（上擴散片）：一般選擇穿透率較高，Haze 較低的作為保護prism 的結構。2.下擴散片：以Haze 較高的為考量，置於擴散板上方，覆蓋燈管所產生的亮帶、修正光進行的角度作用，使光分佈更加均勻。材質為：PET 與PC ，厚度較擴散板小。選擇擴散片的種類以光線穿透率及霧面程度（Haze ）為考量。 下圖中的 Optical Shielding Layer 或稱為 Anti-Blocking Layer ，其主要功能為防止靜電所造成的吸附作用。 圖三，擴散片結構示意圖。 菱鏡片（prism sheet ） 稜鏡片是在PET 基材上coating 鋸齒狀或波浪狀的PMMA 微結構，具有相當好的集光效果，但亦會犧牲部分亮度的視角。稜鏡片的功能：將來自擴散片的光往中心角度集中，以提高面板正面的光線輝度。使用一片稜鏡片時可使正面輝度提高約1.5倍 ，但同時會犧牲部分亮度的視角。 擴散片 菱鏡片 擴散板 燈管 反射板 外框
