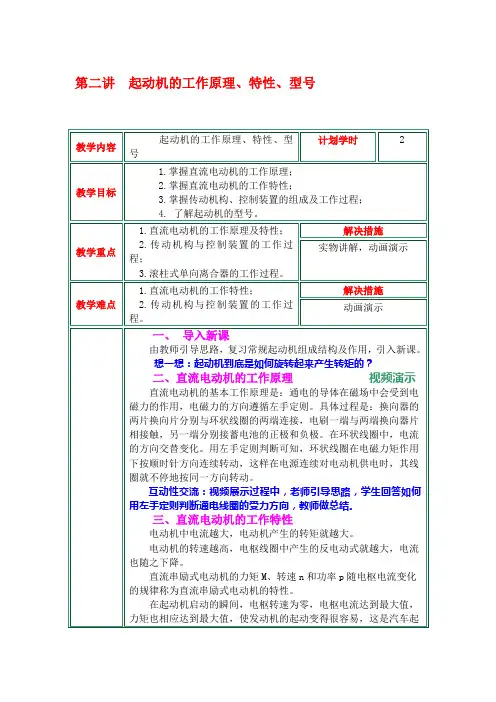

课题：第二节起动机用直流电动机 教学目的及要求： a)理解起动机用直流电动机的工作原理 b)掌握起动机用直流电动机的组成 c)了解起动机用直流电动机的特性 教学重难点： a)理解起动机用直流电动机的工作原理 b)掌握起动机用直流电动机的组成 教学方法：讲授法、任务驱动法 教具：起动机、多媒体 教学内容及实施过程 一、导入新课 各种普通起动机的结构大同小异，外形如图3-1所示。 图3-1 普通起动机实物图 它主要由直流电动机、传动机构和控制装置三部分组成。起动发动
机时，通过操纵控制装置即开关，将直流电动机产生转矩，经传动机构传递给曲轴，带动发动机。今天我们主要学习起动机的直流电动机。 二、讲解本次授课的具体内容 第二节起动机用直流电动机 直流电动机 1.直流电动机的结构 直流电动机主要由壳体、磁极、电枢、换向器和电刷组件等部分组成,如图3-1。它能将电能转换为机械能，产生转矩带动发动机曲轴，起动发动机。一般均采用直流串励式电动机。串励是指电枢绕组与磁场绕组串联。 （1）磁极 磁极的作用是产生电枢转动时所需要的磁场，它由固定在机壳上的磁极铁心和磁场绕组组成。如图3-2。 为了增大起动机的电磁转矩，磁极一般有四个或六个。 四个激磁绕组的连接方式有两种：一种是四个绕组串联后再与电枢绕组串联，如图 3－3 a)所示， 另一种是两个绕组先串联后并联，然后再与电枢绕组串联，如图3－3 b)所示。 目前普遍采用后一种连接方式，无论采用哪一种连接方式，其激磁绕组通电产生的磁极必须N、S极相间排列。
汽车启动马达的原理 [图片] 第一章起动机 发动机需要外力起动,常见的起动方式分 1.人力起动,简单不方便,用于农用车 2.辅助汽油机起动,常用于大型的柴油机 3.电力起动机起动,起动迅速,可重复使用,广泛使用 起动机的作用:将蓄电池的电能转化为机械能,驱动发动机飞轮旋转实现发动机的起动. 第一节起动机的结构及类型 一起动机的构造 电力起动机通常由三部分组成 直流串励式电动机: 产生转矩,将蓄电池输入的电能转换为机械机 传动机构(啮合机构):在发动机起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴 。在发动机起动后,使起动机自动脱开齿圈。 电磁开关：起动机的控制装置，控制电路的通断。 (一) 直流串电动机 由电枢、换向器、磁极、电刷、轴承和外壳组成。 1）电枢：电枢轴
电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上 电枢绕组：采用较粗的矩形裸铜线。为了防止相互短 路，铜线之间用绝缘纸或绝缘漆隔开 换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。 换向器：铜片（导体）云母片（绝缘体） 云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。 云母片高于铜片：防止电刷粉末落入铜片之间的槽中而造成短路。 2）磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。 3）电刷组件：材料：铜粉：80％? 增强导电性 石墨：20％? 增加润滑性 作用：将电源电压加在与换向器连接的电枢绕组上。 电刷：绝缘电刷，搭铁电刷两种。 4）轴承：轴承要承受冲击性载荷。应采用青铜石墨轴承或铁基含油轴承。 二、直流串励式电动机的工作原理 直流电动机是将电能转化成机械能的设备。以安培定律为基础，即通电导体在磁场中的电场力作用。
启动机拆装与检测教案

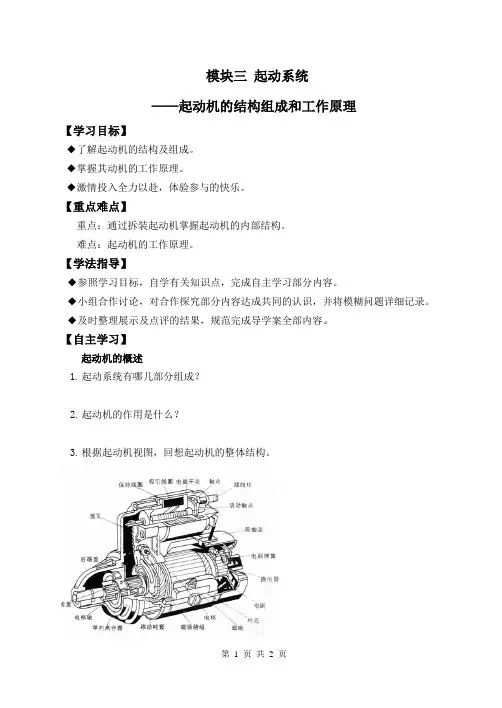

（1）按控制方法的不同，起动机可分为： ①直接操纵式 它是由驾驶员利用脚踏和手拉直接接通起动机的主电路，现在已被淘汰。 ②电磁控制式 它是由驾驶员旋动点火开关或按下起动按钮，直接控制或通过起动继电器使电磁开关接通起动机主电路。现采用的起动机均为电磁操纵式。 （2）按传动机构啮入方式，起动机可分为： ①惯性啮合式 起动时驱动齿轮依靠惯性力自动啮入飞轮齿圈，发动机起动后又依靠惯性力与发动机飞轮齿圈脱离。这种啮合方式可靠性差，现代汽车上已不再使用。 ②强制啮合式 依靠电磁力通过拨叉或直接推动驱动齿轮沿轴向移动来啮入飞轮齿圈，这种方式工作可靠，操作简单而广泛使用。 ③电枢移动式 依靠起动机磁极的磁吸力使电枢沿轴向移动而使驱动齿轮啮入发动机飞轮齿圈。电枢移动时需要较大的磁极吸力，常在一些大型起动机上使用。 除上述以外，还有永磁起动机和减速起动机等。 3.2起动机的结构组成 起动机一般由直流电动机、传动机构、控制装置三部分组成，如图3-1所示。 图3-1 起动机的结构 1—传动机构；2—控制装置；3—直流电动机 （1）直流电动机 其作用是将蓄电池输入的电能转变成机械能，产生电磁转矩。直流电动机主要由电枢、磁极、电刷、电刷架及壳体等部件组成。 ①电枢 电枢由电枢绕组、换向器、电枢轴、电枢铁芯等部件组成，如图3-2所示。
图3-3 换向器 1—图片；2—云母片 a 电枢绕组 为了得到较大的转矩，其电枢电流很大（一般汽油机 200—600A ，柴油机可达1000A ），因此电枢绕组都是用较粗的矩形截面的裸铜线绕制而成。为了防止裸铜线绕组之间短路，在铜线与铁芯之间，铜线与铜线之间用绝缘纸隔开。裸体铜线较粗，在高速下可能会因离心力的作用而甩出，故在槽口的两侧将铁芯扎稳挤紧。 b 换向器 换向器的作用是向旋转的电枢绕组注入电流，它是由许多截面成燕尾型的铜片围合而成，铜片之间用云母绝缘。如图3-3所示。 c 电枢轴 电枢轴除固装电枢铁芯及换向器以外，还伸出一定长度的花键部分，以便套装离合器总成。 d 电枢铁芯 电枢铁芯由相互绝缘的硅钢片叠加而成，其圆周上制有安放电枢绕组的线槽，内孔借花键槽压装在电枢轴上。 ②磁极 为了增大起动转矩，磁极的数量较多，一般为四个磁极。每个磁极上套装的激磁绕组为矩形截面的铜条，外包绝缘层，按一定绕向连接后使S 级与N 极相间排列，如图3-4，3-5所示。 图3-5所示为四个磁极的磁路，四个磁场绕组所产生的磁场是相互交错的。 四个磁极绕组的连接方式有图3-6所示两种接法。一种是四个绕组相互串联，见图3-6（a ）所示。另一种是先两个串联后再并联，见图3-6（b ）所示，这种接法可以在导线截面积相同的情况下增大起动电流，提高起动转矩。 图3-2 电枢的组成 1—电枢;2—电枢铁芯；3—电枢绕组；4—换向器

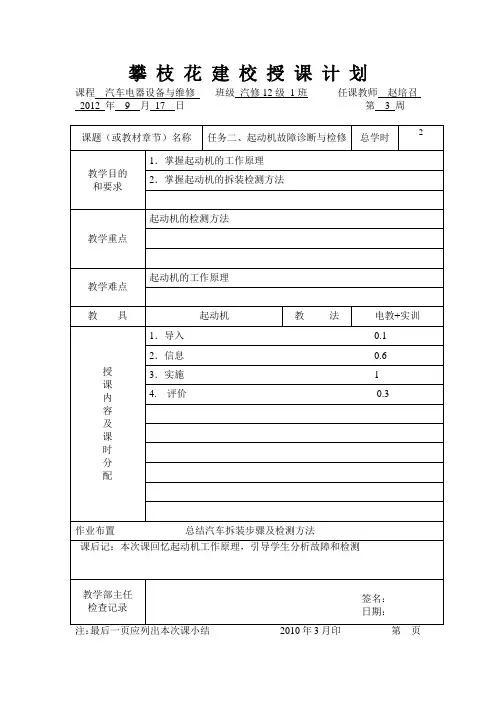

攀枝花建校授课计划课程汽车电器设备与维修班级汽修12级1班任课教师赵培召2012年9月17日第3周
攀枝花建筑工程学校教案内页 教学内容与过程 任务二、起动机故障诊断与检修 教学重点：起动机的检测 教学难点：起动机工作原理 导向： 一辆桑塔纳轿车起动时打不着火，经检查发觉起动机转速较慢，转动无力。试分析起动机起动无力的原因，并结合起动机结构与工作原理，制定出一份科学的检测计划。 信息： 一、起动机的结构 二、起动机的工作过程（如下图） 当起动电路接通后，保持线圈的电流经起动机接线柱50进入，经线圈后直接搭铁，吸引线圈的电流也经起动机接线柱50进入，但通过吸引线圈后未直接搭铁，而是进入电动机的励磁线圈和电枢后搭铁。两线圈通电后产生较强的磁力，克服回位弹簧弹力使活动铁心移动，一方面通过拨叉带动驱动齿轮移向飞轮齿圈并与之啮合，另一方面推动接触片移向接线柱30和C的触点，在驱动齿轮与飞轮齿圈啮合后，接触片将两个主触点接通，使电动机通电运转。在驱动齿轮进入啮合之前，由于经过吸引线圈的电流经过了电动机，所以电动机在这个电流的作用下会产生缓慢转动，以便驱动齿轮与飞轮齿圈啮合。在两个主接线柱触点接通后，蓄电池的电流直接通过主触点和接触片进入电动机，使电动机正常旋转，此时通过吸引线圈的电路短路，吸引线圈中无电流流过，主触点接通的位置靠保持线圈来保持。发动机起动后，切断起动电路，保持线圈断电，在弹簧的作用下，活动铁心回位，切断了电动机的电路，同时也使驱动齿轮与飞轮齿圈脱离啮合。
计划： 教师在讲台演示起动机的拆装与零部件的检测方法，学生在下面记录拆装步骤及检测过程。 实施： 学生四人一组，按照记录的实施步骤进行操作，并记录检测结果。 评价： 组内学生首先进行自评和互评，每组学生派一代表向老师讲述自己的检测分析结果，教师进行评价。

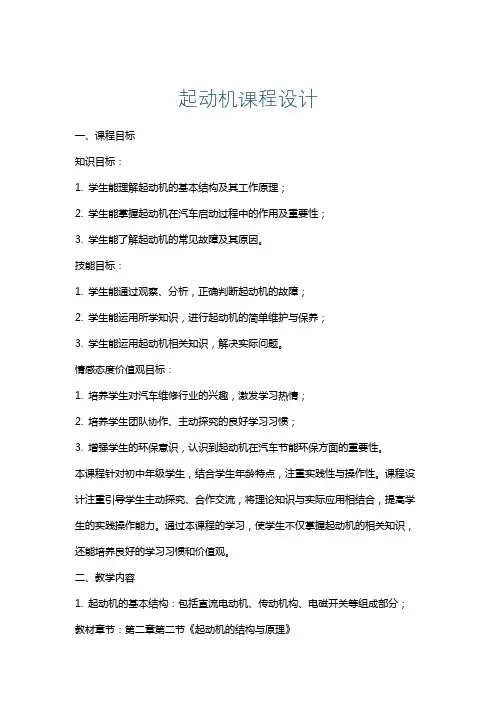

汽车起动机工作原理 、 一、起动机的组成分类和型号 1、组成： 直流电动机－－产生电磁转矩 传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开 控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路 2、分类 （1）按控制装置分为：
直接操纵式 电磁操纵式 （2）按传动机构的啮合方式分为： 惯性啮合式－－已淘汰 强制啮合式－－工作可靠、操纵方便、广泛应用 电枢移动式－－结构较复杂，大功率柴油车 齿轮移动式－－电磁开关推动啮合杆 减速式－－质量体积小，结构工艺复杂 3、型号 （1）产品代号： qd－－表示起动机 qdj－－表示减速起动机 qdy－－表示永磁起动机 （2）电压等级：1－12v；2－24v （3）功率等级：1－0~1kw；2－1~2kw ;9－8~kw （4）设计序号 （5）变型代号：拼音大写字母表示，多表示电气参数的变化qd1225－－12v，1~2kw，第25次设计，普通式起动机 二、发动机的起动性能和工作特性 1、发动机的起动性能评价指标有： （1）起动转矩 （2）最低起动转速
（4）起动极限温度 1、起动转矩 起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。 起动阻力包括： （1）摩擦阻力矩 （2）压缩阻力矩 （3）惯性阻力矩 2、最低起动转速 （１）在一定温度下，发动机能够起动的最低曲轴转速。汽油机一般约为50~70r/min，最好70~100 r/min以上。 （２）起动机传给发动机的转速要大于发动机的最低转速： 若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和漏气损失增加，导致发动机不能起动。 3、起动功率 起动机所具有的功率应和发动机起动所必需的起动功率相匹配。 而蓄电池的容量与起动机的容量应成正比 p=(450~600）p/u 4、起动极限温度 当环境温度低于起动极限温度时，应采取起动辅助措施： （1）加大蓄电池容量
汽车启动马达的原理 [图片] 令狐采学 第一章起动机 发动机需要外力起动,常见的起动方式分 1.人力起动,简单不方便,用于农用车 2.辅助汽油机起动,常用于大型的柴油机 3.电力起动机起动,起动迅速,可重复使用,广泛使用 起动机的作用:将蓄电池的电能转化为机械能,驱动发动机飞轮旋转实现发动机的起动. 第一节起动机的结构及类型 一起动机的构造 电力起动机通常由三部分组成 直流串励式电动机: 产生转矩,将蓄电池输入的电能转换为机械机 传动机构(啮合机构):在发动机起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴 。在发动机起动后,使起动机自动脱开齿圈。 电磁开关：起动机的控制装置，控制电路的通断。 (一) 直流串电动机 由电枢、换向器、磁极、电刷、轴承和外壳组成。 1）电枢：电枢轴 电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上 电枢绕组：采用较粗的矩形裸铜线。为了防止相互短路，铜线之间用绝缘纸或 绝缘漆隔开 换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。 换向器：铜片（导体）云母片（绝缘体） 云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。 云母片高于铜片：防止电刷粉末落入铜片之间的槽中而造成短路。 2）磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。 3）电刷组件：材料：铜粉：80％? 增强导电性 石墨：20％? 增加润滑性 作用：将电源电压加在与换向器连接的电枢绕组上。 电刷：绝缘电刷，搭铁电刷两种。 4）轴承：轴承要承受冲击性载荷。应采用青铜石墨轴承或铁基含油轴承。 二、直流串励式电动机的工作原理 直流电动机是将电能转化成机械能的设备。以安培定律为基础，即通电导体在磁场中的电场力作用。 第二节起动机的工作原理 汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。

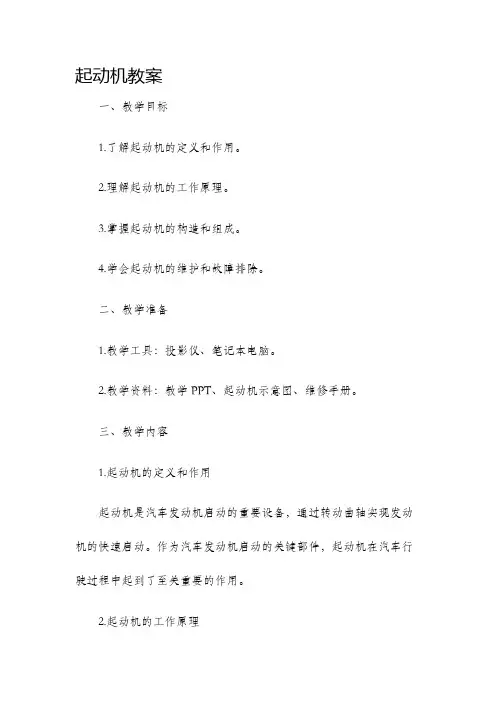

启动机拆装与检测教案 学习领域起动机总课时10第一讲起动机的拆装课时6 1、会正确使用相关拆装工具； 专业 能力 能 力社会目能力标2、会将起动机拆解并装合； 3、能准确说出起动机各部件名称； 4、不使用工具能初步判断起动机各部件的技术状况。 1、通过分组活动，培养团队协作能力； 2、通过规范操作，培养良好的职业道德和安全文明生产的能力； 3、通过小组讨论、上台阐述等，培养良好的语言表达和沟通能力。 1、通过查阅资料、文献培养个人自学能力和信息获取能力； 方法 能力教学方法2、通过真实的情境再现，培养学生解决实际问题的能力； 3、制定工作计划并实施，真实记录数据，填写任务工单，培养工作方法能力； 4、培养独立思考完成任务的能力。 小组讨论法、角色扮演法、启发引导法、项目教学法、教师讲授法 教学过程 1、情境引入（5min） 老师向学生展示已从车上拆下的起动机，向学生说明前期已经判定车辆不 能着车的原因在起动机有故障。 2、故障体验（5min） 正确连接起动机供电及控制电路，让学生体验起动机不能转动的现象。 3、学习内容（20min） 起动机的拆装 资讯 (30min) 学习任务一起动机的拆装 起动机的作用及分类 3.1.1起动机的作用 起动机的作用是供给发动机曲轴足够的起动转矩，使发动机曲轴达到必需的起动转速，以便使发动机进入自行运转状态。 3.1.2起动机的分类 （1）按控制方法的不同，起动机可分为：
①直接操纵式 它是由驾驶员利用脚踏和手拉直接接通起动机的主电路，现在已被淘汰。 ②电磁控制式 它是由驾驶员旋动点火开关或按下起动按钮，直接控制或通过起动继电器 使电磁开关接通起动机主电路。现采用的起动机均为电磁操纵式。 （2）按传动机构啮入方式，起动机可分为： ①惯性啮合式 起动时驱动齿轮依靠惯性力自动啮入飞轮齿圈，发动机起动后又依靠惯性力 与发动机飞轮齿圈脱离。这种啮合方式可靠性差，现代汽车上已不再使用。 ②强制啮合式 依靠电磁力通过拨叉或直接推动驱动齿轮沿轴向移动来啮入飞轮齿圈，这 种方式工作可靠，操作简单而广泛使用。 ③电枢移动式 依靠起动机磁极的磁吸力使电枢沿轴向移动而使驱动齿轮啮入发动机飞轮 齿圈。电枢移动时需要较大的磁极吸力，常在一些大型起动机上使用。 除上述以外，还有永磁起动机和减速起动机等。 起动机的结构组成 起动机一般由直流电动机、传动机构、控制装置三部分组成，如图 3-1 所示。 图 3-1起动机的结构 1—传动机构；2—控制装置； 3—直流电动机 （1）直流电动机 其作用是将蓄电池输入的电能转变成机械能，产生电磁转矩。直流电动机 主要由电枢、磁极、电刷、电刷架及壳体等部件组成。 ①电枢 电枢由电枢绕组、换向器、电枢轴、电枢铁芯等部件组成，如图3-2所示。
项目二起动系统单元一——起动机的构造与工作原理 教学目的要求： 通过教学掌握起动机的组成、分类、型号识别、起动性能、工作过程和工作原理。熟悉直流电动机中的通用型和减速型起动机结构特点及工作过程。 教学重点、难点： 起动机结构、工作原理 主要教学内容： 1、起动机的组成、分类和型号 2、起动机的起动性能和工作特性 3、通用型起动机的构造 4、直流电动机 5、传动机构 6、控制装置 7、减速型起动机 复习旧课： 交流发电机和调节器的使用和维护： 1、安装 2、使用注意事项 3、检查 4、零部件检修 5、常见故障及修理 6、电路分析 导入新课： 发动机最初的动力来源？
一、起动机的组成分类和型号 1、组成： 直流电动机－－产生电磁转矩 传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路2、分类 （1）按控制装置分为： 直接操纵式 电磁操纵式 （2）按传动机构的啮合方式分为： 惯性啮合式－－已淘汰 强制啮合式－－工作可靠、操纵方便、广泛应用 电枢移动式－－结构较复杂，大功率柴油车 齿轮移动式－－电磁开关推动啮合杆 减速式－－质量体积小，结构工艺复杂 3、型号 （1）产品代号： QD－－表示起动机 QDJ－－表示减速起动机 QDY－－表示永磁起动机 （2）电压等级：1－12V；2－24V （3）功率等级：1－0~1KW；2－1~2KW ;9－8~KW （4）设计序号 （5）变型代号：拼音大写字母表示，多表示电气参数的变化
QD1225－－12V，1~2KW，第25次设计，普通式起动机 二、发动机的起动性能和工作特性 1、发动机的起动性能评价指标有： （1）起动转矩 （2）最低起动转速 （3）起动功率 （4）起动极限温度 1、起动转矩 起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。 起动阻力包括： （1）摩擦阻力矩 （2）压缩阻力矩 （3）惯性阻力矩 2、最低起动转速 （１）在一定温度下，发动机能够起动的最低曲轴转速。汽油机一般约为50~70r/min，最好70~100 r/min以上。（２）起动机传给发动机的转速要大于发动机的最低转速： 若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和 漏气损失增加，导致发动机不能起动。 3、起动功率 起动机所具有的功率应和发动机起动所必需的起动功率相匹配。 而蓄电池的容量与起动机的容量应成正比 P=(450~600）P/U 4、起动极限温度 当环境温度低于起动极限温度时，应采取起动辅助措施： （1）加大蓄电池容量 （2）进气加热 （3）电喷车低温补偿 2、起动机的工作特性 1、起动机工作特性图
起动机的构造与工作原理 核心提示：一、起动机的组成分类和型号1、组成：直流电动机－－产生电磁转矩传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路2、分类（1）按控制装置分为：直接操纵式电磁操纵式（2）按传动机构的啮合方式分为：惯性啮合式－－已淘汰强制啮合式－－工作可... 一、起动机的组成分类和型号 1、组成： 直流电动机－－产生电磁转矩 传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开
控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路2、分类 （1）按控制装置分为： 直接操纵式 电磁操纵式 （2）按传动机构的啮合方式分为： 惯性啮合式－－已淘汰 强制啮合式－－工作可靠、操纵方便、广泛应用 电枢移动式－－结构较复杂，大功率柴油车 齿轮移动式－－电磁开关推动啮合杆 减速式－－质量体积小，结构工艺复杂 3、型号 （1）产品代号： qd－－表示起动机 qdj－－表示减速起动机 qdy－－表示永磁起动机 （2）电压等级：1－12v；2－24v （3）功率等级：1－0~1kw；2－1~2kw ;9－8~kw （4）设计序号 （5）变型代号：拼音大写字母表示，多表示电气参数的变化 qd1225－－12v，1~2kw，第25次设计，普通式起动机 二、发动机的起动性能和工作特性
1、发动机的起动性能评价指标有： （1）起动转矩 （2）最低起动转速 （3）起动功率 （4）起动极限温度 1、起动转矩 起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。 起动阻力包括： （1）摩擦阻力矩 （2）压缩阻力矩 （3）惯性阻力矩 2、最低起动转速 （１）在一定温度下，发动机能够起动的最低曲轴转速。汽油机一般约为50~70r/min，最好70~100 r/min以上。 （２）起动机传给发动机的转速要大于发动机的最低转速： 若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和漏气损失增加，导致发动机不能起动。 3、起动功率 起动机所具有的功率应和发动机起动所必需的起动功率相匹配。 而蓄电池的容量与起动机的容量应成正比 p=(450~600）p/u
教案 课程名称：机修工培训班 任课教师： 审核签字： 课程名称：机修工培训班
本次课课题：电气安全、专业电气，操作等学时数： 8 教学目的及要求：通过本次课程的学习要使学员掌握一些常见的电气知识和专业电气操作等。 教学重点：机械设备的专业知识及操作要求、电气专业基本知识，常见故障排查、电气安全等 教学难点：电气安全、专业电气知识。 教学方法：讲授法 教学用具：无 教学内容：设备电机、电气知识 第一章：电气基本知识 电机是以电磁感应和电磁力定律为基本工作原理进行电能的传递或机电能量转换的机械。 一、电机在国民经济中的作用： ?1. 电能的生产、传输和分配中的主要设备 ?2. 各种生产机械和装备的动力设备 ?3. 自动控制系统中的重要元件 图 0-1 简单的电力系统示意图 二、电机的分类
由此，我们已经可以看出电机是任何一个国家基础建设所必不可缺的进行电能的生产、传输和分配中的主要设备。 三、电机中所用的主要材料： 已经知道电机是进行机电能量转换或讯号转换的机械电磁装置，由此，电机中所用的材料无外乎： 1）导电材料：构成电机中的电路系统，为了减少损耗，要求材料的电阻率小，常用的有紫铜和铝。 2）导磁材料：构成电机中的磁路系统，要求材料具有较高的导磁率和较底的铁耗系数，常用硅钢片、钢板和铸钢。 3）绝缘材料：作为带电体之间及带电体与铁心间的电气隔离，要求耐热好，介电性能高。 4）结构材料：使电机各个零件构成一个整体，要求材料的机械强度好，加工方便，重量轻。 四、电机的发热： 任何机械装置工作了一段时间后，都会出现发热的现象，我们已经学过了电工和大物，那么，很显然，这是损耗的出现所导致的结果。 1、温升：电机的温度在工作了一段时间后不在上升而达到某一
《汽车电气设备常见维修项目》 起动机不转故障诊断与排除 教学设计（4课时） 一、教材分析与使用： 1、使用教材：《汽车电气设备常见维修项目》人民交通出版社朱自清主编； 工作页：《起动机不转故障诊断与排除工作页》自编； 导学案：《起动机不转故障诊断与排除导学案》自编。 2、教材分析： 项目设计思路 电路分析能力是中职学生普遍存在的薄弱环节。因电不看见、摸不着，学生“怕电”，要使学生“懂电”、“不怕电”，到“喜欢电”。因而通过对一种典型车型（威乐车）起动机控制电路及控制原理的学习，再去分析、检测、排除另一种典型车型（卡罗拉）起动机不转故障；提高学生的电路综合分析能力及应变能力，避免机械模仿，学会知识迁移。学习过程以学生为主体，教师为主导，模拟实际维修企业现场，分组进行项目学习。学生根据起动机不转故障现象，结合电路图、检修工作页、导学案及维修手册等，充分发挥小组成员的参与意识，提出引起故障原因的各种猜想，分析、查找故障原因，最后归纳出电路故障的诊断思路和检修流程，并根据流程完成故障的诊断排除。作为对表现优秀小组及组员的奖励，结合学校学生专业创业（创业教育为我校办学特色，目前我校汽修部已运营有汽车维修与保养、汽车美容、汽车配件及用品销售三个学生专业创业项目，服务对象主要面向本地区广大教职员工。创业项目既为学生提供了专业技能学习的平台，学生每月还有一笔创业收入。）给予获得专业创业项目资格的积分，充分体现学校的办学特色（公益、法治、创业、创新）。 教材处理 本教材着重于维修的内容和操作步骤，而缺乏对具体控制电路及控制原理的分析及运用。故先将本章的教材内容整合成4个学习项目，分别为起动机的构造、原理与拆检项目；继电器的构造、原理与检修项目；点火开关的构造、原理与检修项目、起动机不转故障诊断与排除项目（本次课项目）。通过以项目任务作为教学内容的载体，并结合自编的导学案、检修工作页及评价表等，引导学生在逐步探索中完成学习任务，实现分析、解决实际维修项目。 本内容的地位和作用 本部分内容是第四个项目（综合项目）。通过本项目，串联起前三个项目，致力于培
气动马达工作原理
气动马达工作原理 气动马达是一种作连续旋转运动的气动执行元件，是一种把压缩空气的压力能转换成回转机械能的能量转换装置，其作用相当于电动机或液压马达，它输出转矩，驱动执行机构作旋转运动。在气压传动中使用广泛的是叶片式、活塞式和齿轮式气动马达。 ※活塞式气动马达的工作原理 主要由：马达壳体、连杆、曲轴、活塞、气缸、配气阀等组成。压缩空气进入配气阀芯使其转动，同时借配气阀芯转动，将压缩空气依次分别送入周围各气缸中，由于气缸内压缩空气的膨胀，从而推动活塞连杆和曲轴转动，当活塞被推至“下死点”时，配气阀芯同进也转至第一排气位置。经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。同时活塞缸内的剩余气体全部自配气阀芯分配阀的排气孔道排出，经过这样往复循环作用，就能使曲轴不断旋转。其功主要来自于气体膨胀功。 Piston pneumatic motor principle of work Mainly consists of: motor shell, connecting rod, crankshaft, piston and cylinder, valve, etc. Compressed air into the air with its core, with rotation by air, will be the core of compressed air into the surrounding air cylinder respectively, due to the expansion of compressed air in cylinder, so as to promote the piston and crankshaft connecting, when the piston is pushed down dead spots ", with the core with air exhaust to first place. The expansion of the gas automatically from the exhaust duct cylinder valve directly after discharge. While the residual gas piston cylinder valve core with all the vent duct, corundum, through such reciprocating cycle can make the crankshaft constantly rotating. Its function mainly comes from the gas expanding power.
起动机控制机构教案 专业 （工种） 机械装配与自动化教师 课题 （项目） 起动机控制机构分课题起动系统控制电路 授课班级预备技师培班训授课 时间 课 时 训练目标1、学会起动机控制机构、起动系统控制电路结构和原理； 2、掌握起动机控制机构的结构和工作过程； 3、掌握起动系统控制电路结构和原理； 教学目标1 熟悉组合机床几种控制电路的组成和各元件的作用， 2 分析各种控制电路的基本环节及工作原理。 教学重点1、起动机控制机构的结构和工作过程； 2、起动系统控制电路结构和原理； 教学难点起动系统控制电路结构和原理 教学对象 分析根据我们电子专业学生普遍存在理解能力低的特点，我采用创设情景、激发兴趣；分组实践、体验感悟；分析探究、项目拓展的教学思路，让学生先“会”后“懂”，真正实现“手动”到“脑动”这一教学目标，。 教学方法讲解、分析、设问、演示示范、练习 教学过程及教学内容起动机控制机构 1. 组成 （1）电磁开关 （2）拨叉 2.工作过程 （1）起动机不工作时 （2）将起动开关接通时 （3）发动机起动后 （4）松开起动开关时 第五节起动系统控制电路 1. 开关直接控制起动系统 2．起动继电器控制起动系统
一、教学准备 二、复习提问 三、教学引入 四、新课讲解一、教学准备 1、多媒体教学设备调试。 2、清点学生人数、填教学日志。 二、复习及提出问题 1．起动机的组成？ 2．起动机的分类？ 三、教学引入 起动机的控制装置通常由主开关、拨叉、操纵元件和回位弹簧等组成。 通过操纵元件和回位弹簧，利用主开关，控制起动机主回路的接通和 断开；利用拨叉，控制单向离合器，使驱动齿轮进入和退出与飞轮的 啮合。 四、新课讲解 第四节起动机控制机构 1. 组成 （1）电磁开关：吸拉线圈、保持线圈、活动铁心、固定铁心、主开关 接触盘及复位弹簧等组成。 （2）拨叉 2.工作过程 （1）起动机不工作时，驱动齿轮处于与飞轮齿轮脱开啮合位置，电磁 开关中的接触盘与各接触点分开。 （2）将起动开关接通时，蓄电池经起动控制电路向起动机电磁开关通 电，其电流回路为： （3）发动机起动后，飞轮转动线速度超过了起动机驱动小齿轮的线速 度，单向离合器打滑，避免了电枢绕组高速甩散的危险。 （4）松开起动开关时，起动控制电路断开，但电磁开关内吸拉线圈和 设疑引 入 讲授与 分析
汽车起动机的工作原理 速，才能启动内燃机。汽车发动机常 用的启动方式有人力启动和电力启动机启 动两种。 人力启动(手摇)最简单，但劳动强度大， 且不安全，目前只作为后备启动方式。电力 启动机启动具有操作方 便、启动迅速可靠、 有重复启动能力等特点，因而被广泛采用。 用于启动内燃机的电动机及附属装置，叫作 启 动装置0 -2 .对启动电动机的基本要求 (1) 必须有足够的转矩和转速 转矩和 转速是对 1柯框 1 也硏?■ 4 ■卫 II *? 10' 14 ovHDrwrM&? U H H 巒IE i|T?? ft'IJL VM WR?Hfwi *3LD 乍 viTWMJ Hit 劃 誨 TfchMDiJLL Cm~DB 11,?? 2 VH4 II 八■■ I3.lt 『 ?■■ tlVBLH*B4 i 诃IL 嗨 Mi P MIWI ^JUHS NUtnM& raliM vvM-Mwniit OM JL H RB FF- H-Ht i* *W? ?■ ■良 TI ■-^-■■niH miiT? AWM^TlTiF W UFmD mxt : IJkdlh *. 、概述 1 .启动机功用 汽车发动机是靠外力启动的，必须依靠 外力使曲轴旋转，并要求曲轴的旋转达到一 定的转 因为:
电动机最主要的要求,
有关。对于构造一定的发动机来说，当温度降低时，润滑油的黏度增大，阻力矩显著增加；在启动加速过程中, 还要克服各运动机件的惯性力，故启动电动机必须具备足够的转矩。’ 2）要保证启动发动机除具备足够转矩夕卜，还必须使发动机的转速升至一定程度。因为转速过低时，对于化油器式发动机来说?化油器中的气流速度过低，低压程度过?小，汽油不易喷出，也不易雾化，造成混合气过稀，发动机便不能发动。当温度较低（在冬天）时，雾化条件变坏，混合气变得更稀，启动更加因难。一般要求 化油器发动机的启动转速应在40, . -50转/分以上。 （2）转矩应能随转速的升高而降低因为在启动之初，曲轴由静止开始转动时，机’件作加速度运动须克服很大的静止惯性力，同时各摩擦部分处于半干摩擦状态，摩擦阻力较大，这时需要较大的启动转矩，才能带动发动机转动，并使转速很快升高，但随着曲轴转速升高，加速阻力减小，油膜也逐渐形成，所需的转矩相应减小，而当曲轴转速升至启动转速，发动机一旦发动后.自己就能够独立工作，就不需要电动机带着转动了。所以, 希望转矩能随着转速的升高而降低。 3?启动机的组成与分类 （1）启动机的组成电力启动机都是由直流串励式电动机、传动机构和控制装置三大部分组成（见图1）。 1）直流串励式电动机，其作用是产生电磁转矩。 2）传动机构（或称啮合机构），其作用是：在发动机启动时，使启动机小齿轮啮入飞轮齿圈，将启动机转矩 传给发动机曲轴；而在发动机启动后，使启动机自动脱开飞轮齿圈。 3）控制装置（即开关）用来接通与截断启动机与蓄电池间的电路。 常见发动机的启动装置是以蓄电池为电源的直流电动机，其电动机的启动动力必须超过发动汽缸的压缩压 力及其他摩擦阻力；必须具有足够的启动转矩，以便使发动机达到规定的转速。在满足上述要求的情况下，启动装置应尽可能小型轻量化。为此，启动装置除必须有直流电动机和附属装置外，还应有把电动机的动力传 递给发动机的动力传递机构。动力传递机构由转矩齿轮（飞轮上的齿环）和电动机轴上的小齿轮及行星减速机构组成。发动机启动时，小齿轮与转矩齿轮相啮合，电动机转动，通过减速机构将转矩扩大，再通过小齿轮驱动（2）启动机的分类启动机的种类很多，但电动机部分一般没有大的差别，传动机构和控制装置则差异较大。
电机及电气控制《三相异步电动机拆装》实 训教案
教案首页 第一讲 一、章节：《电机拆装实训》 三相异步电动机结构及工作原理 二、教学目标 应知：实训目的、内容及要求 应会：三相异步电动机的结构、工作原理 难点：三相异步电动机的结构及工作原理 三、教学方法： 实物演示观察 四、教学过程： 1、对照实物讲解三相异步电动机的结构 2、结合演示讲授三相异步电动机的工作原理 五、问题与讨论： 1、观察电动机各组成部分 六、考工必备 三相异步电动机的基本结构和工作原理 七、课后小结： 本次课在电动机各部件实物的辅助之下，学生对电动机的结构已达到了较深刻的认识，同时更加理解电机的工作原理。
《电机及电气控制》课程设计 第一讲 一、实训目的： 1、掌握三相异步电动机的内部结构和工作原理 2、熟练掌握电机绕组拆卸、绕组绕制及电机装配过程 3、掌握电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。 4、掌握万用表、摇表、钳形电流表的使用。 二、实训任务（内容） 小型异步电动机的拆装工艺 相关工具及仪表的使用（兆欧表、万用表、转速表、钳形电流表） 简单故障的检查与维修 三、实训要求： 1、遵守安全操作规程，避免不安全事故的发生 2、掌握工艺过程的动作要领，并能在规定时间内完成。 3、文明生产、杜绝乱拆、乱放、不讲清洁的坏习惯 4、理论联系实际：a、怎么做b、为什么 5、吃苦耐劳的精神 6、实训报告的书写要求： 1）思路清晰（目的、内容、步骤、注意点、常见及相关问题、体会）2）语言简单明了（从实习中获取到的信息最大限度的体现出来） 类似与产品的安装说明书 3）体现个人风格 四、仪器和设备：
汽车启动马达的原理[图片] 第一章起动机 发动机需要外力起动,常见的起动方式分 1.人力起动,简单不方便,用于农用车 2.辅助汽油机起动,常用于大型的柴油 机 3.电力起动机起动,起动迅速,可重复使用,广泛使用 起动机的作用:将蓄电池的电能转化为机械能,驱动发动机飞轮旋转实现发动机的起动. 第一节起动机的结构及类型 一起动机的构造 电力起动机通常由三部分组成 直流串励式电动机: 产生转矩,将蓄电池输入的电能转换为机械机传动机构(啮合机构):在发动机起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴 。在发动机起动后,使起动机自动脱开齿圈。 电磁开关：起动机的控制装置，控制电路的通断。 (一) 直流串电动机 由电枢、换向器、磁极、电刷、轴承和外壳组成。 1）电枢：电枢轴
电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上 电枢绕组：采用较粗的矩形裸铜线。为了 防止相互短路，铜线之间用绝缘纸或绝缘漆隔 开 换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。 换向器：铜片（导体）云母片（绝缘体） 云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。 云母片高于铜片：防止电刷粉末落入铜片之间的槽中而造成短路。 2）磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。 3）电刷组件：材料：铜粉：80％? 增强导电性 石墨：20％? 增加润滑性 作用：将电源电压加在与换向器连接的电枢绕组上。 电刷：绝缘电刷，搭铁电刷两种。 4）轴承：轴承要承受冲击性载荷。应采用青铜石墨轴承或铁基含油轴承。
汽车运用与维修专业 项目教学教案 学校： 班级： 科目：汽车电气设备构造与维修 教师：
汽车电气设备构造与维修项目教学教案 项目一起动机线路连接 课时准备：8课时 授课时间：第周 项目目标一、技能点 1、会检测汽车起动机。 2、会按工作原理图连接线路。 二、知识点 1、普通铅蓄电池的作用与分类 2、蓄电池的作用 3、直接传动型起动机的结构及组成 4、直接传动型起动机的结构作用 5、直接传动型起动机的工作原理 项目要求1、时间要求：每组10分钟 2、质量要求：满足规范质量的前提下能熟练 完成任务 3、安全要求：严格按操作规范进行项目作业 4、文明要求：自觉按照文明生产规则进行项 目作业
一、项目链接 理论链接1 一、普通铅蓄电池的作用与分类 蓄电池（俗称“电瓶”）是一种将化学能转换成电能的装置，是可逆的低压直流电源。 1、蓄电池的分类 2、蓄电池的作用 在发动机起动时，向起动机、点火系统等主要用电设备供电。 在发动机不运行或低速运行时，蓄电池向各种用电设备供电。 当用电设备过多、用电量超过发电机的供电能力时，蓄电池协助发电机向各种用电设备供电。 稳定电压的作用。蓄电池相当于一个大电容，可以吸收电路中瞬间的过电压，以保护用电设备。 理论连接2 铅酸蓄电池 镍碱蓄电池 免维护蓄电池 干荷电蓄电池 胶体蓄电池 铁镍蓄电池 镉镍蓄电池 普通蓄电池
一、直接传动型起动机的结构及组成 1、直流电动机、 2、传动机构、 3、控制装置（电磁开关） 二、直接传动型起动机的结构作用 直流电动机——产生电磁转矩 传动机构——将转矩传给发动机 电磁开关——控制电动机工作 串励式直流电动机的构造 串励式直流电动机由磁极、电枢、换向器、电刷等组成。 ◆ 1、串励式直流电动机----电枢 组成：电枢轴 电枢绕组 铁心 换向器 作用：通电后产生转动力矩。 ◆ 2、串励式直流电动机---磁极 电刷及电刷架 磁 电枢 换向器
汽车起动机的工作原理以及常见故障检修方法 汽车的启动系统包括：启动机、启动开关、启动继电器及空挡启动开关。 启动发动机所需要的曲轴转矩和最低启动转速取决于发动机的型式、发动机的排量、汽缸数、压缩比、轴承的摩擦力，以及由发动机曲轴带轮所驱动的附加负荷、燃油的供给方式及机油温度等。通常．随着机油温度的下降．启动机要求的启动转矩和启动转速会升高；所以在设计启动机时上述因素都应予以考虑。 一、概述 1．启动机功用汽车发动机是靠外力启动的，必须依靠外力使曲轴旋转，并要求曲轴的旋转达到一定的转速，才能启动内燃机。汽车发动机常用的启动方式有人力启动和电力启动机启动两种。 人力启动(手摇)最简单，但劳动强度大，且不安全，目前只作为后备启动方式。电力启动机启动具有操作方便、启动迅速可靠、有重复启动能力等特点，因而被广泛采用。用于启动内燃机的电动机及附属装置，叫作启动装置o - 2．对启动电动机的基本要求 (1)必须有足够的转矩和转速转矩和转速是对电动机最主要的要求，因为： 1)要带动发动机旋转，必须克服发动机的阻力矩。发动机的阻力矩与发动机的工作容积、汽缸数、压缩比等有关。对于构造一定的发动机来说，当温度降低时，润滑油的黏度增大，阻力矩显著增加；在启动加速过程中，还要克服各运动机件的惯性力，故启动电动机必须具备足够的转矩。? 2)要保证启动发动机除具备足够转矩外，还必须使发动机的转速升至一定程度。因为转速过低时，对于化油器式发动机来说．化油器中的气流速度过低，低压程度过．小，汽油不易喷出，也不易雾化，造成混合气过稀，发动机便不能发动。当温度较低(在冬天)时，雾化条件变坏，混合气变得更稀，启动更加因难。一般要求化油器发动机的启动转速应在40,．-50转／分以上。 (2)转矩应能随转速的升高而降低因为在启动之初，曲轴由静止开始转动时，机?件作加速度运动须克服很大的静止惯性力，同时各摩擦部分处于半干摩擦状态，摩擦阻力较大，这时需要较大的启动转矩，才能带动发动机转动，并使转速很快升高，但随着曲轴转速升高，加速阻力减小，油膜也逐渐形成，所需的转矩相应减小，而当曲轴转速升至启动转速，发动机一旦发动后．自己就能够独立工作，就不需要电动机带着转动了。所以，希望转矩能随着转速的升高而降低。 3．启动机的组成与分类 (1)启动机的组成电力启动机都是由直流串励式电动机、传动机构和控制装置三大部分组成(见图1)。 1)直流串励式电动机，其作用是产生电磁转矩。 2)传动机构(或称啮合机构)，其作用是：在发动机启动时，使启动机小齿轮啮入飞轮齿圈，将启动机转矩传给发动机曲轴；而在发动机启动后，使启动机自动脱开飞轮齿圈。 3)控制装置(即开关)用来接通与截断启动机与蓄电池间的电路。 常见发动机的启动装置是以蓄电池为电源的直流电动机，其电动机的启动动力必须超过发动汽缸的压缩压力及其他摩擦阻力；必须具有足够的启动转矩，以便使发动机达到规定的转速。在满足上述要求的情况下，启动装置应尽可能小型轻量化。为此，启动装置除必须有直流电动机和附属装置外，还应有把电动机的动力传递给发动机的动力传递机构。动力传递机构由转矩齿轮(飞轮上的齿环)和电动机轴上的小齿轮及行星减速机构组成。发动机启动时，小齿轮与转矩齿轮相啮合，电动机转动，通过减速机构将转矩扩大，再通过小齿轮驱动发动机曲轴旋转。
汽车起动机的工作原理 一、概述 1．启动机功用汽车发动机是靠外力启动的，必须依靠外力使曲轴旋转，并要求曲轴的旋转达到一定的转速，才能启动内燃机。汽车发动机常用的启动方式有人力启动和电力启动机启动两种。 人力启动(手摇)最简单，但劳动强度大，且不安全，目前只作为后备启动方式。电力启动机启动具有操作方便、启动迅速可靠、有重复启动能力等特点，因而被广泛采用。用于启动内燃机的电动机及附属装置，叫作启动装置o -2．对启动电动机的基本要求
(1)必须有足够的转矩和转速转矩和转速是对电动机最主要的要求，因为： 1)要带动发动机旋转，必须克服发动机的阻力矩。发动机的阻力矩与发动机的工作容积、汽缸数、压缩比等有关。对于构造一定的发动机来说，当温度降低时，润滑油的黏度增大，阻力矩显著增加；在启动加速过程中，还要克服各运动机件的惯性力，故启动电动机必须具备足够的转矩。’ 2)要保证启动发动机除具备足够转矩外，还必须使发动机的转速升至一定程度。因为转速过低时，对于化油器式发动机来说．化油器中的气流速度过低，低压程度过．小，汽油不易喷出，也不易雾化，造成混合气过稀，发动机便不能发动。当温度较低(在冬天)时，雾化条件变坏，混合气变得更稀，启动更加因难。一般要求化油器发动机的启动转速应在40,．-50转／分以上。 (2)转矩应能随转速的升高而降低因为在启动之初，曲轴由静止开始转动时，机’件作加速度运动须克服很大的静止惯性力，同时各摩擦部分处于半干摩擦状态，摩擦阻力较大，这时需要较大的启动转矩，才能带动发动机转动，并使转速很快升高，但随着曲轴转速升高，加速阻力减小，油膜也逐渐形成，所需的转矩相应减小，而当曲轴转速升至启动转速，发动机一旦发动后．自己就能够独立工作，就不需要电动机带着转动了。所以，希望转矩能随着转速的升高而降低。 3．启动机的组成与分类 (1)启动机的组成电力启动机都是由直流串励式电动机、传动机构和控制装置三大部分组成(见图1)。 1)直流串励式电动机，其作用是产生电磁转矩。 2)传动机构(或称啮合机构)，其作用是：在发动机启动时，使启动机小齿轮啮入飞轮齿圈，将启动机转矩传给发动机曲轴；而在发动机启动后，使启动机自动脱开飞轮齿圈。 3)控制装置(即开关)用来接通与截断启动机与蓄电池间的电路。 常见发动机的启动装置是以蓄电池为电源的直流电动机，其电动机的启动动力必须超过发动汽缸的压缩压力及其他摩擦阻力；必须具有足够的启动转矩，以便使发动机达到规定的转速。在满足上述要求的情况下，启动装置应尽可能小型轻量化。为此，启动装置除必须有直流电动机和附属装置外，还应有把电动机的动力传递给发动机的动力传递机构。动力传递机构由转矩齿轮(飞轮上的齿环)和电动机轴上的小齿轮及行星减速机构
