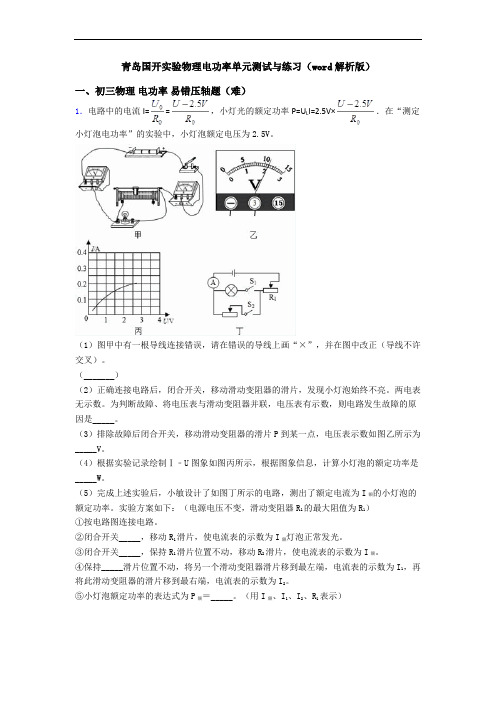

电功率单元测试与练习（word解析版）
一、初三物理电功率易错压轴题（难）
1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。
(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______
(2)解决问题后，小伟先将5Ω的定值电阻接入电路。调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；
(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。由实验得出的结论是：当电压一定时，______；
(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；
(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。请将她的实验步骤补充完整：
①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。
②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；
③小灯泡L2的额定功率P额＝______（用U、I额、R表示）
【答案】电压表右 2 2.5 电流与电阻成反
比灯的电阻随温度的变化而变化I额保持不动1
1
U U
I
-
(U﹣I额×R )×I额
【解析】
【分析】
【详解】
(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
[2]电流表应与电阻串联，电压表与电阻并联，改正后如图所示
(2)[3][4]小伟先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，电压表示数为
U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，再次读取电流表的示数。
(3)[5][6]假设控制为U V，根据串联电路电压的规律和分压原理
V
V
R
U U
U R
-
=滑
左边为一定值，右边也为一定值，当变阻器的最大电阻连入电路中时，对应的定值也应最大，此时变阻器器分得的电压最大，电压表的示数最小，即
V V 4.5V 20Ω25Ω
U U -= 解得U V =2.5V ，为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于2.5V ；由实验得出的结论是：当电压一定时，电流与电阻成反比。
(4)[7]绘制了L 1的U -I 图像如图丙所示，该图像不是直线的原因是灯的电阻随温度的变化而变化。
(5)[8][9][10][11]实验步骤：
①闭合开关S ，将开关S 0接1、调节滑动变阻器的滑片P ，使电流表的示数为I 额，此时L 2正常发光；
②将开关S 0由1改接到2，滑动变阻器的滑片P 保持不动，此时电流表的示数为I 1，根据L 1的（U -I 图像可知，当电流为I 1时，对应的电压为U 1）；
在①中，L 1短路，L 2与变阻器串联；在②中，L 2短路，L 1与变阻器串联，因电流为I 1，由图丙知，L 1对应的电压为U 1，由串联电路的规律和欧姆定律，则滑动变阻器接入电路的阻值
11
U U R I -=
在①中，由欧姆定律，变阻器的电压为 U 滑=I 额×R =I 额×R
根据串联电路电压的规律，L 2的额定电压为
U 额=U -U 滑=U -I 额×R
小灯泡L 2的额定功率

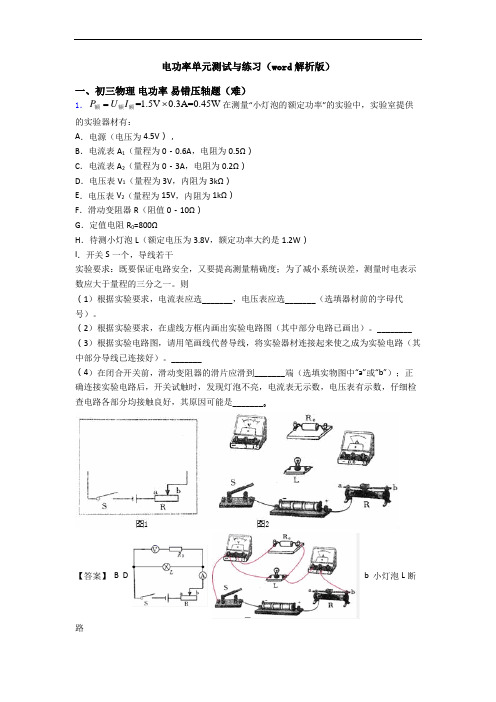

2．=1.5V 0.3A=0.45W P U I =?额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：
A ．电源（电压为4.5V ），
B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）
C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）
D ．电压表V 1（量程为3V ，内阻为3kΩ）
E ．电压表V 2（量程为15V ，内阻为1kΩ）
F ．滑动变阻器R （阻值0﹣10Ω）
G ．定值电阻R 0=800Ω
H ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）
I ．开关S 一个，导线若干
实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。则
（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。
（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。________（3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。_______
（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。
【答案】 B D b 小灯泡L断
路
【解析】
【详解】
（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，
由P=UI得，小灯泡的额定电流大约为：
，
因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，
所以，根据实验要求，电流表应选B。
因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程
但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。
（2）为了测量小灯泡的额定功率，应使其两端的电压为3.8V，由于电压表（量程为3V，内阻为3kΩ），因此可将电压表与R0串联后在并联在小灯泡L的两端，电流表接在干路上（即电流表外接法），
当灯泡L正常发光时，其两端的电压为U L=3.8V，
根据串、并联电路电压规律可知，电压表和R0所在支路电压：
串联电路电流相等，所以电压的比等于电阻的比，即电压表V1与定值电阻R0两端的电压之比：
联合以上两式可解得：，；
所以实验电路图如下：
（3）根据实验电路图，按电流的流经顺序将其连接起来，如下图所示：
（4）根据保护电路的原则，在闭合开关前，应使电路中的电流最小，即滑动变阻器接入电路的阻值最大，由实验电路可知，滑动变阻器的滑片应滑到b端。
开关试触时，发现灯泡不亮，电流表无示数，说明电路存在断路性故障，电压表有示数，说明电压表两接线柱到电源两极是连通的，则故障应为与电压表并联的部分断路，即小灯泡L断路。
【点睛】
3．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．
甲乙
(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．
(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.
(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．
【答案】B0.7偏大
【解析】
【详解】
(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：
(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．
(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.
(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;
4．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。故选A。小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。
(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。
(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。综合分析数据可得：电压一定时，______。
(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。请帮他完成实验步骤：
①连接好实验电路，______，移动滑片，使电压表示为______V。
②保持滑片的位置不动，______，读出电压表示数为U。
③小灯泡的额定功率表达式P额＝______。（用物理符号表示）
【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1
()
U U U
R
-
额额
【解析】
【分析】
【详解】
(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。由图可知，电阻R被短路，没有接入电路中，正确的电路图为
(2)[2]若再接入5Ω的电阻时，实验不能正常进行，是由于超过了电流表所选的量程。
[3]电阻两端的电压为4V，根据
U
I
R
=，电流表选择0~3A量程，所以示数为0.8A。
[4]综合数据分析可知，电压一定时，导体中的电流跟导体的电阻成反比。
(3)①[5][6]连接好实验电路，闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为小灯泡的额定电压2.5V。
②[7]保持滑动变阻器滑片位置不变，将开关S2拨到触点1，读出电压表示数U，电压表测量灯泡和R0的总电压。
③[8]此时定值电阻R0两端的电压
U1=U-U额
通过灯泡的电流
1
1
00
U U
U
I I
R R
-
===额
额
则小灯泡的额定功率为
5．故小灯泡正常发光时电流为：
4V
0.8A
5Ω
U
I
R
===，则小灯泡的额定功率为：
5V4
0W
.8A
P U I
==?=
额额
．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．
（1）请用笔划线代替导线，将图甲中的实物图连接完整．
（_______）
（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．
（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．
（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．
（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．
【答案】左短路0.7510
【解析】
【详解】
第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：
；
第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；
第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；
第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：
P=UI=2.5V×0.3A=0.75W；
第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：
6．重点是测量小灯泡电功率的实验，难点是缺少电流表时的实验方案设计，结合已知电阻设计串联电路，根据两次电压表的示数差可知定值电阻的电压，再结合定值电阻求电流，进而测出功率．海右中学到产品质量监督部门参加社会实践活动.碰到技术员正在处理一批假冒的“名牌”小灯泡．小明被安排用右图所示的器材检测这些小灯泡的质量是否合格．小明一看.检测器材跟平时在学校做实验用的器材差不多;再看那些小灯泡.做工明显粗糙.尽管标注的有点模糊.但依稀还能辨认出“2.5V 0.3A” 字样．
（1）答题纸上已画出了小明连接检测小灯泡的实物电路的一部分.请用笔画线代替导线在答题纸上帮小明完成该实物电路的连接．
（2）小明连接好检测电路后，对其中一只小灯泡进行检测.得到了右表中的检测数据．由这些数据可以看出：小灯泡在标注电压下工作时．通过它的实际电流比标注电流要_ ___．
电压0.5 1.0 1.5 2.0 2.5 2.7
电流/A0.220.250.280.300.32
亮度微亮→ 较亮→ 亮→ 很亮烧坏
（3）如果小灯泡生产厂家制作灯丝的原材料质量是合格的.则造成这一问题的根本原因
是 .
【答案】（1）
（2）大；
（3）小灯泡电阻随温度的变化而变化．
【解析】
试题分析：（1）灯泡上“2.5V 0.3A” 字样，所以电压表选择“0-3V”的量程，电流表选择“0-0.6A”的量程，电压表与灯泡并联，电流表与灯泡串联，滑动变阻器应按照“一上一下”的方式接入电路，如图：
（2）灯泡上“2.5V 0.3A” 字样，表示额定电压为2.5V，灯泡正常发光时的电流为0.3A，而从表中数据可知小灯泡在额定电压下2.5V工作时，通过灯泡的电流为0.32A, 通过它的实际电流比标注电流要大；
（3）由于灯丝的电阻不是固定不变的，小灯泡电阻随温度的变化而变化，所以会出现通过
它的实际电流比标注电流要大这种情况．
【考点定位】伏安法测小灯泡的电阻
7．保持滑片的位置不变，断开开关S1，闭合开关S2，此时电路的连接关系没有变化，各电阻的大小和电压保持不变，灯仍正常发光，根据串联电路电压的规律，此时灯的电压为U L ＝U﹣I额R0，则小灯泡的额定功率：P额定＝U L I额＝（U﹣I额R0）I额．小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样．
（1）请用笔画线代替导线，将图中的实物电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片移到最端（选填“左”或“右”）．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．若电路中仅有一处故障，这个故障可能是：．
（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中．在第1次实验中小灯泡不亮的原因是：．
物理
量
次数
电
压
U/V
电
流
I/A
实际电功率
P/W
小灯泡
亮度
10.50.120.06不亮
2 1.50.200.30偏暗
3 2.50.30正常
4 2.80.320.90更亮
（4）分析表中信息，可知小灯泡的额定功率为 W．实验得出的结论是：小灯泡的实际电功率____，灯泡越亮．
【答案】（1）如图所示
（2）左灯泡短路（3）变阻器连入电路的阻值太大，小灯泡的实际电功率太小（4）0.75 越大
【解析】
试题分析：（1）根据题意需要测量灯泡两端的电压和通过的电流，因为小灯泡的额定电压是2.5V，故电压表的量程为0～3V，且与灯泡并联，滑动变阻器按一上一下的原则与电流表串联，闭合开关前，必须将滑片移到阻值最大处即可，如下图所示
（2）闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最左端．闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数．且电路中仅有一处故障，所以故障应是灯泡短路．（3）根据题意知道在第1次实验中小灯泡不亮的原因是变阻器连入电路的阻值太大，小灯泡的实际电功率太小；（4）根据第1次实验中的数据知道小灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W，由实验得出的结论是：小灯泡的实际电功率大，灯泡越亮．
【考点定位】探究影响小灯泡亮度的因素
8．所以，小灯泡在不同电压下的功率不同．小梅测量额定电压为2.5V的小灯泡在不同电压下工作时的电阻，所用电源电压恒为4.5V，她设计的电路如图甲所示．
（1）小梅记录了小灯泡在不同电压下工作时的电流，当小灯泡两端电压为_____V时，小
灯泡正常发光，此时电流表示数如图乙所示，读出电流为_____A，此时小灯泡电阻为
_____Ω（结果保留一位小数）．
（2）实验中小梅发现，不管怎么样移动滑动变阻器的滑片，都无法使小灯泡两端电压足够小．于是她向老师请教，老师告诉她在原来的电路图上增加一条导线即可，如图丙中a所示．请你用笔在图丁中将增加的导线a补画上去．
（________）
（3）小梅发现用图丙的电路可以使小灯泡两端电压的变化范围为_____V到4.5V，为保证电路安全，闭合开关前要将滑动变阻器的滑片置于_____端（选填“左”或“右”）．（4）小梅用丙的电路测出了不同电压下小灯泡的工作电流，并作出小灯泡的U﹣I图线如图戊所示，由图可知小灯泡的电阻是_____（选填“变化”或“不变化”）．小刚注意到电压在0.5V﹣2.5V变化时，U﹣I图线几乎是一条直线，他认为在这个电压范围内小灯泡的
电阻是不变的．你赞同谁的观点？（请回答并说明理由）_____．
【答案】2.5 0.3 8.3 0
右变化的同意小灯泡的电阻是变化的观点，因为通过小灯泡的电流随电压的增大而增大，根据P＝UI，灯的功率变大，灯的温度升高，因灯的电阻随温度的升高而变大，故灯
的电阻随电压的增大而变大
【解析】
【分析】
小灯泡正常发光时，利用欧姆定律
U
R
I
=可以计算小灯泡的电阻；滑动变阻器的分压式接
法，可以使电流表和电压表的读数从0开始，但要注意接法的正确性，接线柱两下一上；小灯泡的电阻是变化的，电阻随温度的升高而变大．
【详解】
（1）小灯泡的额定电压为2.5V，所以当小灯泡两端电压为2.5V时，小灯泡正常发光，由
图可知，此时电流表示数为0.3A，此时小灯泡的电阻为
2.5V
8.3Ω
0.3A
U
R
I
≈
==；
（2）实验中小梅发现，不管怎么样移动滑动变阻器的滑片，都无法使小灯泡两端电压足够小，图中滑动变阻器采用的是限流式接法，可以改成分压式接法，使电流表和电压表的读数从0开始，如图所示：
（3）图丙的电路采用的是滑动变阻器的分压式接法，可以使小灯泡两端电压的变化范围为0V到4.5V，为保证电路安全，闭合开关前要将滑动变阻器的滑片置于右端，使电流表和电压表的读数从0开始，保护电流表和电压表的安全使用．
9．故答案为：(1). “50Ω 2A” (2). 图见详解。 (3). 0.24 (4). 小于(5). 小在测标有“2.5V”、正常发光时电阻约为8Ω的小灯泡功率的实验中
（1）如图甲所示，某同学连接的电路有一处错误，请帮他指出来：_____。
（2）这位同学把错误改正后，闭合开关，发现电流表、电压表都有示数，但却观察不到小
灯泡发光，则可能的原因是_____（填选项序号）。
A ．小灯泡断路
B ．小灯泡短路
C ．变阻器最大阻值较大
D ．变阻器最大阻值较小
（3）某一时刻，电流表、电压表示数如图乙所示，则此时小灯泡的功率为_____W 。
（4）本实验中，不能完成的任务是_____（填选项序号）。
A ．测量小灯泡电阻
B ．探究小灯泡亮度与实际功率的关系
C ．探究小灯泡功率与电压的关系
D ．探究感应电流产生的条件。
【答案】电压表的正负接线柱接反了 C 0.546 D
【解析】
【分析】
（1）电流应从电表的正接线柱流进，负接线柱流出，由此分析解答；
（2）电流表、电压表都有示数，说明电路中连接正确，小灯泡发光可能是电路中电流过小造成的，由此分析解答；
（3）根据电压表和电流表的量程和分度值读出灯泡两端电压和通过灯泡的电流，由P UI ＝ 计算灯泡的功率；
（4）根据实验电路图分析各选项。
【详解】
（1）由实物图可知，电流从电压表的负接线柱流进，正接线柱流出，所以连接的电路错误是电压表的正负接线柱接反了；
（2）闭合开关电流表、电压表都有示数，说明电路中连接正确，小灯泡发光可能是电路中电流过小造成的，因为闭合开关前变阻器的滑片滑到了最大值处，所以可能是变阻器的最大值太大了，故选C ；
（3）由图乙知，电流表量程0﹣0.6A ，分度分度值0.02A ，所以通过灯泡的为0.26A ，电压表使用0﹣3V 量程，分度值0.1V ，灯泡两端电压为2.1V ，
所以灯泡此时的电功率： 2.1V 0.26A 0.546W P UI ＝＝＝；
（4）图中能测出灯泡两端电压和通过灯泡的电流，
A 、由欧姆定律可计算出灯泡的电阻，故A 可以完成；
B 、由P UI ＝可以计算灯泡的实际功率，实验中可以观察灯泡的亮度，所以B 可以完成；
C 、由P UI ＝可以计算灯泡的实际功率，所以C 可以完成；
D 、探究感应电流产生的条件，需要有磁场，所以D 不能完成。
故选D 。
故答案为：电压表的正负接线柱接反了；C ；0.546；D
【点睛】
10．在测量小灯泡的电功率后，同学们进一步思考：在电流一定时，小灯泡的功率跟电阻有什么关系呢？实验小组利用如图甲所示电路，选用三个额定电流在0.3A左右的小灯泡L1、L2、L3进行探究．
次数灯泡I/A U/V R/ΩP/W
1L1
2L2 1.680.32
0.2
3L3 2.4120.48
（1）他将灯L1接入图甲电路，请你用笔画线代替导线，将实物电路连接完整．
（2）闭合开关，移动滑动变阻器滑片P时发现灯不亮，电流表没有示数，电压表有明显的示数，则发生故障的原因可能是；
（3）排除故障，检查电路无误后，闭合开关，调节滑动变阻器滑片P，使电流表示数为0.2A，此时电压表示数如图乙所示，为 V，则灯L1的电阻是Ω，实际功率是 W；
（4）一位同学在上述实验电路中直接拆下灯L1改换成灯L2，此时观察到电流表示数变小，为保持电流表示数为0.2A，应将滑动变阻器滑片P向（选填“A”或“B”）端移动，该同学直接拆接存在操作错误，正确的操作是：拆接电路时开关必须，滑动变阻器调到最大值．
（5）分别正确换接灯L2、L3做实验，保持电流表示数为0.2A，分别测出等L2、L3，两端电压．计算出灯L2、L3的电阻和实际功率，并将实验数据记录在表中，分析表中数据得出结论：电流一定时，小灯泡的实际功率跟电阻成的关系．
【答案】（1）实物图连线如下图所示；（2）小灯泡断路；（3）0.8；4；0.16；（4）A；断开；（5）正比
【解析】
试题分析：（1）因三个小灯泡额定电流在0.3A左右，故电流表选用小量程，实物图连线如上图所示；（2）移动滑动变阻器滑片P时发现灯不亮，电流表没有示数，说明电路断路或电路的总阻很大；电压表有明显的示数，说明电压表与电源连通，所以故障的原因可能是灯泡断路了；（3）电压表小量程为0.1V，示数为0.8V，灯的电阻
R=U/I=0.8V/0.2A=4Ω，灯的实际功率P=UI=0.8V×0.2A=0.16W；（4）电流表示数变小，
要保持电流大小不变，根据欧姆定律，要增大电路中的总电阻，所以应增大滑变阻器连入电路中的电阻，所以，滑片向A端移动；该同学直接拆接存在操作错误，正确的操作是：拆接电路时开关必须断开，滑动变阻器阻值调到最大值；（5）纵向比较表中数据，可得出，在电流不变的情况下，电阻是原来的几倍，电功率变为原来的几倍，即电流一定时，小灯泡的实际功率跟电阻成正比的关系。
