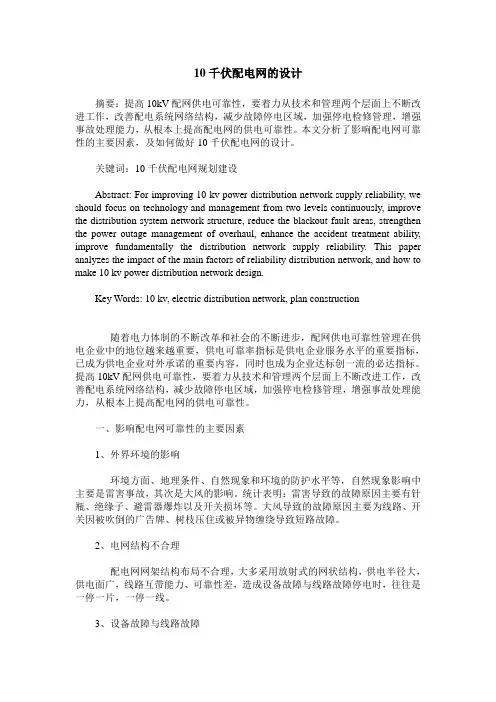

10千伏配电网的设计
摘要：提高10kV配网供电可靠性，要着力从技术和管理两个层面上不断改进工作，改善配电系统网络结构，减少故障停电区域，加强停电检修管理，增强事故处理能力，从根本上提高配电网的供电可靠性。本文分析了影响配电网可靠性的主要因素，及如何做好10千伏配电网的设计。
关键词：10千伏配电网规划建设
Abstract: For improving 10 kv power distribution network supply reliability, we should focus on technology and management from two levels continuously, improve the distribution system network structure, reduce the blackout fault areas, strengthen the power outage management of overhaul, enhance the accident treatment ability, improve fundamentally the distribution network supply reliability. This paper analyzes the impact of the main factors of reliability distribution network, and how to make 10 kv power distribution network design.
Key Words: 10 kv, electric distribution network, plan construction
随着电力体制的不断改革和社会的不断进步，配网供电可靠性管理在供电企业中的地位越来越重要，供电可靠率指标是供电企业服务水平的重要指标，已成为供电企业对外承诺的重要内容，同时也成为企业达标创一流的必达指标。提高10kV配网供电可靠性，要着力从技术和管理两个层面上不断改进工作，改善配电系统网络结构，减少故障停电区域，加强停电检修管理，增强事故处理能力，从根本上提高配电网的供电可靠性。
一、影响配电网可靠性的主要因素
1、外界环境的影响
环境方面、地理条件、自然现象和环境的防护水平等，自然现象影响中主要是雷害事故，其次是大风的影响。统计表明：雷害导致的故障原因主要有针瓶、绝缘子、避雷器爆炸以及开关损坏等。大风导致的故障原因主要为线路、开关因被吹倒的广告牌、树枝压住或被异物缠绕导致短路故障。
2、电网结构不合理
配电网网架结构布局不合理，大多采用放射式的网状结构，供电半径大，供电面广，线路互带能力、可靠性差，造成设备故障与线路故障停电时，往往是一停一片，一停一线。
3、设备故障与线路故障
中压配电网10kV接线方式及配电自动化 摘要：配电网改造和配电网自动化系统建设的目的在于提高配电网的可靠性。配电网接线方式的选择是高水平配电自动化系统的前提和重要基础。该文从现实角度出发，探讨了几种适合我国实际的配电网架接线方式及它们的优缺点，在此基础上着重介绍了如何实施配电网自动化。 关键词： 配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。中压配电网的规划、改造和建设已成为电力发展的一项十分重要的基础工程，其中电网接线方式的选择是一个十分重要的问题。不同的城市电网，负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的，因此配电网的接线方式及自动化的实施应因地制宜、各具特点。本文介绍了配电网的接线设计原则和配电自动化的实施原则，并针对几种典型接线方式探讨了配电自动化的实施。 1 配电网接线方式设计原则 目前正在进行的城市电网建设改造工程，和即将实施的配电系统自动化建设工程，都要求对配电网的接线方式进行规划设计，特别是配电系统自动化对一次系统接线方式的依赖性很强，它决定了配电系统自动化的故障处理方式。因此，配电网的接线方式必须和配电系统自动化规划紧密结合，一次系统接线方式必须满足配电系统自动化的要求。配电网接线方式设计应遵循以下原则： ?便于运行及维护检修； ?优化网架结构、降低线损； ?保证经济、安全运行；节约设备和材料,投资合理； ?适应配电自动化的需要； ?有利于提高供电可靠性和电压质量； ?灵活地适应系统各种可能的运行方式。 2 配电自动化的实施原则 注重投入产出。首先是先进性与实用性的综合考虑。先进，即功能先进，设备满足使用要求、符合发展趋势、不落后；实用，对做好工作有较大帮助，对提高管理水平有较大意义，不搞“花架子”。此外，还要注意不同的地区要采用不同的模式，如负荷密集程度、负荷重要性、经济发达程度、发展趋势、售电收入等。 合理的网架基础。它包括多供电途径的环状网(或网格状网)开环运行，合理的设备容量和采用可靠的开关设备，灵活的运行方式，恰当分段、恰当联络，负荷密集区和重要区域设开闭所，以及合理的控制和管理权限划分。 统一规划、分步实施。系统规模较大，必须认真规划，盲目上马会导致“推倒重来”的风险，规划负荷发展趋势，规划体现高的投入产出，规划反映不同地区的差异，首先实施网架基础好，经济、社会效益明显的区域，首先实施条件成
