排气节流与进气节流的区别
一、排气节流：

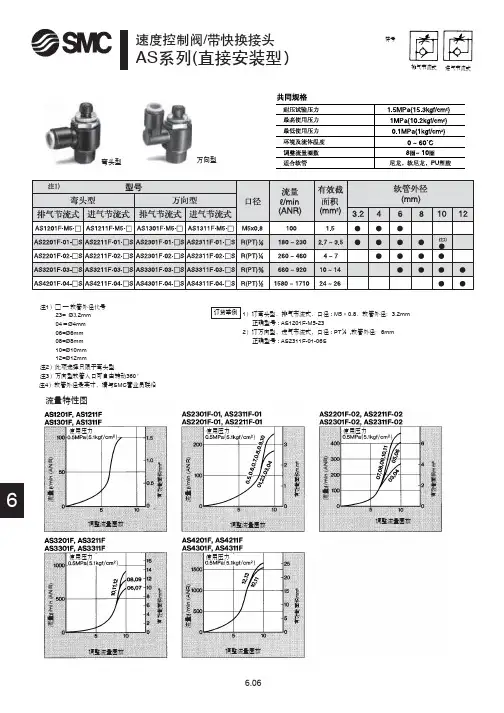

排气节流阀
采用排气节流后，换向阀换向后，气缸进气侧的单向阀开启，向气缸无杆腔快速充气，无杆腔的气体只能经排气侧的节流阀排气。调节节流阀的开速，便可改变气缸的运动速度。这种控制方式，活塞运行稳定，是最常用的回路。
排气节流应该用于双作用气缸。电动千斤顶的液压系统中旋转那种节流方式都是根据客户的实际情况来选择的。
二、进气节流：
采用进气节流调速后，进气侧单向阀关闭，排气侧单向阀开启。进气流量小，进气腔压力上升缓慢，排气迅速，排气腔压力很低。主要靠压缩空气的膨胀使活塞前进，故这种节流方式很难控制气缸的速度达到稳定。一般用于单作用气缸、夹紧缸和低摩擦力气缸等速度控制
1.常用液压阀一方向阀、压力阀、流量阀的类型 【答】 (1)方向阀方向阀的作用概括地说就是控制液压系统中液流方向的,但对不同类型的阀其具体作用有所差别。方向阀的种类很多,常用方向阀按结构分类如下:单向阀：l普通单向阀 2 液控单向阀普通单向阀换向阀：1 转阀式换向阀 液控单向阀 2 滑阀式换向阀：手动式换向阀、机动式换向阀、电动式换向阀、液动式换向阀、电液动换向阀。
手动式换向阀 电液动换向阀 （2）压力控制阀 溢流阀：直动式、先导式溢流阀
直动式溢流阀 先导式溢流阀减压阀：直动式、先导式减压阀 顺序阀：直动式、先导式顺序阀 压力继电器 （3）流量控制阀 节流阀调速阀 …………. 2.换向阀的控制方式,换向阀的通和位
【答】换向阀的控制方式有手动式、机动式、电动式、液动式、电液动式五种。换向阀的通是指阀体上的通油口数,有几个通泊口就叫几通阀。换向阀的位是指换向阀阀芯与阀体的相互位置变化时,所能得到的通泊口连接形式的数目,有几种连接形式就叫做几位阀。如一换向阀有4个通油口,3种连接形式,且是电动的,则该阀全称为三位四通电磁(电动)换向阀。 3.选用换向调时应考虑哪些问题及应如何考虑 【答】选择换向阀时应根据系统的动作循环和性能要求,结合不同元件的具体特点,适用场合来选取。①根据系统的性能要求,选择滑阀的中位机能及位数和通数。②考虑换向阀的操纵要求。如人工操纵的用手动式、脚踏式；自动操纵的用机动式、电动式、液动式、电液动式；远距离操纵的用电动式、电液式；要求操纵平稳的用机动式或主阀芯移动速度可调的电液式；可靠性要求较高的用机动式。③根据通过该阀的最大流量和最高工作压力来选取(查表)。最大工作压力和流量一般应在所选定阀的范围之内,最高流量不得超过所选阀额定流量的120%,否则压力损失过大,引起发热和噪声。若没有合适的,压力和流量大一些也可用,只是经济性差一些。④除注意最高工作压力外,还要注意最小控制压力是否满足要求(对于液动阀和电液动换向阀)。⑤选择元件的联接方式一一管式(螺纹联接)、板式和法兰式,要根据流量、压力及元件安装机构的形式来确定。⑥流量超过63L/min时,不能选用电磁阀,否则电磁力太小,推不动阀芯。此时可选用其他控制形式的换向阀,如液动、电液动换向阀。 4.直动式溢流阀与先导式溢流阀的流量一压力特性曲线,曲线的比较分析 【答】溢流阀的特性曲线溢流阀的开启压力o当阀入口压力小于PK1时,阀处于关闭状态,其过流量为零；当阀入口压力大于k1时,阀开启、溢流,直动式溢流阀便处于工作状态(溢流 的同时定压)。图中pb是先导式溢流阀的导阀开启 压力,曲线上的拐点m所对应的压力pm是其主阀的 开启压力。当压力小于民。时, 导阀关闭,阀的流量为零；当压力大于pb(小于此 2)时,导阀开启,此时通过阀的流量只是先导阀的 泄漏量,故很小,曲线上pbm段即为导阀的工作段；当阀入口压力大于此2时,主阀打开,开始溢流,先导式溢流阀便进入工作状态。在工作状态下,元论是直动式还是先导式溢流阀,其溢流量都是随人口压力增加而增加,当压力增加到丸z时,阀芯上升到最高位置,阀口最大,通过溢流阀的流量也最大一为其额定流量毡,这时入
节流孔板在发电厂的应用 摘要：通过对液体汽蚀现象的分析，提出了采用节流孔板来降低发电厂汽水管道压力，从而防止流体产生汽蚀的方法。介绍了选择节流孔板的计算方法，包括节流孔板级数、压力差和孔径的计算。 关键词：汽水管道；汽蚀；节流孔板 Applying throttle orifice to power plants Abstract:With the analysis on liquid cavitation, the use of throttle orifice is suggested to lower the pressure in steam water piping of power plants so as to prevent liquid cavitation. As for the selection of throttle orifice, methods for calculating the number of orifice stages, pressure difference and orifice diameter are described as well. Keywords:steam water piping;cavitation;throttle orifice 在工程中，当发电厂汽水管道不需要根据系统的要求调节不同压力，但管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。 1汽蚀现象 节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的最小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果（见图1）。如果缩流断面处的压力p vc降到液体对应温度下的饱和蒸汽压力p v以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。 闪蒸和空化的主要区别在于汽泡是否破裂。存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现
1. 概述 节能和环保是人类亟待解决的两大问题。2002年8月26日至9月4日在南非约翰内斯堡举行了可持续发展世界峰会。在该次会议上国际制冷学会发表了《制冷业对于可持续发展和减缓大气变化的承诺》，在此文件中阐明制冷业主要的挑战来自全球气候变暖。造成制冷业影响全球气候变暖的80%的原因是二氧化碳的排放。这些间接的排放是部分是由制冷装置运行所需能量的生产引起的。制冷、空调和热泵这些设备所消耗的电能约占全世界生产电能的15%，这表明间接排放的影响是非常的严重。此文件还提出在下一个20年制冷业必须树立雄心去达到目标之一：每个制冷设备耗能减少30~50%。制冷业者为保护环境，应把节能贯穿到制冷设备的使用周期中去。作为制冷循环的四大部件之一，节流装置在系统中起着非常关键的作用，通过选择应用合适的节流机构与制冷系统匹配是整个制冷设备降低能耗的重要一环。本文将对节流机构的工作原理和运行能量匹配进行分析，重点对电子膨胀阀的工作原理进行分析。 2. 传统节流机构的工作原理及匹配 节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，压力下降的大小取决于流动截面收缩的比例。节流机构的作用： 1、节流降压。当常温高压的制冷剂饱和液体流过节流阀，变成低温低压的制冷剂液体并产生少许闪发气体。进而实现向外界吸热的目的。 2、调节流量：节流阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀的开度，调节进入蒸发器的制冷剂流量，使其流量与蒸发器的热负荷相匹配。当蒸发器热负荷增加时阀开度也增大，制冷剂流量随之增加，反之，制冷剂流量减少。 3、控制过热度：节流机构具有控制蒸发器出口制冷剂过热度的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液损坏压缩机的事故发生。 4、控制蒸发液位：带液位控制的节流机构具有控制蒸发器液位的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液降低吸气过热度。 若节流机构向蒸发器的供液量与蒸发负荷相比过大，部分液态制冷剂一起进入压缩机，引起湿压缩或冲缸事故。相反若供液量与蒸发器负荷相比太少，则蒸发器部分传热面积未能充分发挥其效能，甚至会造成蒸发压力降低，而且使制冷系统的制冷量降低，制冷系数减小，制冷装置能耗增大。节流机构流量的调节对制冷装置节能降耗起着非常重要的作用。大型中央空调冷水机组常用的节流机构有手动节流阀、孔板、热力膨胀阀、浮球+主节流阀。 2.1手动节流阀
节流阀的特点及应用 一、概述 节流阀是指通过改变通道面积达到控制或调节介质流量与压力的阀门。节流阀在管路中主要作节流使用。最常见的节流阀是采用截止阀改变阀瓣形状后作节流用。但用改变截止阀或闸阀开启高度来作节流用是极不合适的，因为介质在节流状态下流速很高，必然会使密封面冲蚀磨损，失去切断密封作用。同样用节流阀作切断装置也是不合适的。常见的节流阀如图 1 所示。 介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓气蚀现象。为了尽量减少气蚀影响，阀瓣采用耐气蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。 二、特点 1、构造较简单，便于制造和维修，成本低。 2、调节精度不高，不能作调节使用。 3、密封面易冲蚀，不能作切断介质用。 4、密封性较差。 三、分类 一）、节流阀按通道方式可分为直通式和角式两种； 二）、按节流阀阀瓣的形状分. 节流阀的阀瓣有多种形状，常见的有： 1、钩形阀瓣，常用于深冷装置中的膨胀阀。如图 2a 所示。 2、窗形阀瓣，适用于口径较大的节流阀如图2b 所示。 3、塞形阀瓣，适用于中小口径节流阀，使用较普遍。如图 2C 所示。 图2 节流阀阀瓣形状 四、安装维护 节流阀的安装与维护应注意以下事项： 该阀经常需要操作，因此应安装在易于方便操作的位置上。 安装时要注意介质方向与阀体所标箭头方向保持一致。 节流口堵塞原因：
1、油液中的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在节流缝隙处。 2、由于油液老化或受到挤压后产生带电的极化分子，而节流缝隙的金属表面上存在电位差，故极化分子被吸附到缝隙表面，形成牢固的边界吸附层，吸附层厚度一般为5~8微米，因而影响了节流缝隙的大小。以上堆积、吸附物增长到一定厚度时，会被液流冲刷掉，随后又重新附在阀口上。这样周而复始，就形成了流量的脉动。 3、阀口压差较大时，因阀口温度高，液体受挤压的程度增强，金属表面也更易受摩擦作用而形成电位差，因此压差大时容易产生堵塞现象。 相关措施 1、选择水力半径大的薄刃节流口。 2、精密过滤并定期更换油液。 3、适当减小节流口前后的压差。 4、采用电位差较小的金属材料、选用抗氧化稳定性好的油液、减小节流口表面粗糙度。 五、节流阀的应用 节流阀是流量控制阀其中的一种，优点是结构简单、价格低廉、调节方便，但由于没有压力补偿措施，所以流量稳定性较差。常用于负载变化不大或对速度控制精度要求不高的定量泵供油节流调速液压系统中。有时也用于变量泵供油的容积节流调速液压系统中。 由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。 对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定。 节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。 可调节节流阀：阀针和阀芯采用硬质合金制造，产品按API6A标准设计，具有耐磨、耐冲刷性能。主要用于井口采油（气）树设备, 滑套式节流阀：阀芯采用低噪音平衡型结构，开启轻便，产品按API6A标准设计，阀芯表面覆盖碳化钨，适合于有闪蒸、高压差，高压力，空化等条件苛刻的场合，使用寿命长，流量调节精度大大提高。适用于石油，天然气，化工，炼油，水电等行业。 元杉工业技术部提供
发动机的进排气管 提升发动机功率最简单的方法就是增大气缸工作容积，也就是提高排量。一般而言，增大工作容积就会增大发动机体积，重量也会随之增加，这种方法对于追求结构紧凑，追求行驶经济性的现代乘用车设计者来说是难以接受的。因此，在同体积或者更小体积的前提下，通过改进发动机结构和采用新材料来追求更高的输出功率，是当前厂商的追求目标。 提高发动机的升功率，也就是每升气缸工作容积所发出的有效功率，是实现这个目标的方法。要提高发动机的升功率，加大进气量是一种解决方案。有些发动机采用强制吸气法的方式，用增大气体密度来提高进气量，例如采用涡轮增压（Turbo）。但是，在日益严格的废气排放法例的管制及制造成本的限制下，多数汽车的发动机还是倾向采用自然吸气法方式。 采用自然吸气法，又要提高进气量，设计者就把注意力放在了进排气的速度方面，也就是千方百计提高气体的流动速度来提高单位时间内的进排气量，在提高换气效率上做文章。换气是汽车发动机最基本的功能。通过换气，排出废旧气体，发动机工作循环回复到循环初始状态，吸纳新鲜气体来提供燃料所需的氧气。用一句成语形容，就是“吐故纳新”，只有“吐故纳新”畅顺，发动机才能正常工作。 良好的发动机进气通道设计是提高进气量的重要保证。一些汽车运动者在传统发动机改装上，采用了大通量的空气滤清器，大口径或多支排气管，目的就是改善气体的流速以提升发动机功率。更进一步，改装深入到结构内部及材料的选用，例如打磨进气歧管内壁，使用不锈钢排气管等，以增高管壁的光滑程度来减少与气体之间的摩擦，提高气体的流动速度。 不锈钢进气管不锈钢排气管 发动机进排气管过去都是用铸铁材料铸造出来的。发动机进排气管道改用不锈钢或铝合金材料，既可以降低管道内的气流阻力，同时也可以降低重量，因为不锈钢和铝合金比铸铁质量小得多，可谓是一举两得。因此，现在许多发动机都选用不锈钢材或铝合金材料做进排气管。据最新资料，德国拜耳专门开发了一种新型的Durethan材料，用于制造具有更精确内部几何形状的进气歧管，其焊接性能、加工可*性、焊接性能、气密性、经济性等都表现良好。 从形状上看，传统发动机进排气管多用方形，这是因为方形断面表面面积大，有利于进气管内油膜的蒸发，同时从铸造工艺上考虑，方形也比圆形更简单一些。但由于园形断面对气流的阻力小，同时多点电喷发动机的喷油位置就在进气门处，进气管道不易形成油膜，为了得到更高的气流速度，一些发动机进排气管就采用了圆形断面。 从安装上看，传统发动机进排气管多安装在气缸的同一侧，进气管依赖排气管加热。它们用铸铁铸成一体或者分别铸成，再用螺栓连接在一起。现在高转速发动杌由于结构上的需要，进排气管多分置在气缸的两侧，进气管的加热*冷却水或电热装置。这里要指出的是，因受废气温度的影响，排气管的冷热温度是
汽车进气排气改装的基本步骤进气和排气改装的意义是什么： 首先了解汽车的排气系统有什么组成{1排气支管2排气管3消声器4排气净化装置}汽车是靠燃料的燃烧来输出动力的。所以让燃料充分的燃烧就能是汽车的动力输出更多。进气和排气的改装可以让更多的空气与燃料结合。所以这样有助于汽车动力的输出。。另外。好的排气的改装还会是汽车的噪声减少同时输出另人悦耳的声波。这也是改装的的原因之一 一.空滤系统《改装用裸露式空滤的弱点是：吸附异物和不利于散热》 二.《提高单位面积的空气进入量是提高空气吸入量的有效方式》 三.汽车发动机的吸气装置主要是有（空气滤清器盒）（空气流量计）（进气管道）（节气门）组成
1空气滤清器：他的位置是我门改装的主要部分，它是由特殊的防尘过滤材料制成被安放在空滤盒内，并且被制成折叠状，这样的目的有利于隔热而且使得空气滤清器能够在单位面积内最大限度的吸入空气。但是原厂的是装在密封的盒状空间里，所以吸入的空气是有限的。所以现在的改装用的是一种有海绵制成的，完全裸露在发动机舱内的冬菇状空气滤清器。这种滤清器又分为两种湿式和干式。这种改装效果明显但也有两个缺点1易脏2没有隔热效果，它裸露在发动机舱内。会直接吸入发动机所产生的热。而膨胀的气体分子的密度远远小于低温下的空气分子的密度这将影响汽缸内吸入油气混合气体的密度从而影响汽车发动机的输出功率。所以最理想的空气滤清器应该具备隔热和吸气两大优点。 二．1排气系统的头段的结购和作用《排气支管》
如图所示： 原厂的优点：价格便宜。缺点：由于出于考虑成本，它被设计成数根弯曲的排气管直接合而为一。所以各个气缸排气次序不同的乱流就是在这一区域发生，乱流的产生阻碍了发动机各个气缸排气的顺畅。 改装方案：根据发动机气缸压缩后排气的顺序的不同，设计成不等长排气支管能够有效地消除乱流的产生。提醒1<排气支管的设计形状影响着发动机的扭力和功率，以四缸发动机来说，排气支管呈四和一有利于扭力的发挥，而四出二的设计有利于高转速时动力的提高>这就是改装后的排气支管：
节流孔板的原理 管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。 1汽蚀现象 节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的最小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。 闪蒸和空化的主要区别在于汽泡是否破裂。存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。而且，由液体中逸出的氧气等活性气体，借助汽泡凝结时放出热量，也会对金属起化学腐蚀作用。 不管是闪蒸还是空化，都会对管道造成不同程度的损害，对安全运行均是不利的，因此，选择节流孔板时应避免这两种情况的发生。由于孔板下游的压力往往高于液体的饱和蒸汽压力，因此，选择节流孔板时，最主要是防止空化的产生。 2 防止流体产生汽蚀的方法 对于汽蚀，冲刷面换用高级材料不是彻底解决问题的办法，控制缩流断面处的压力pvc，保持该压力不低于液体的饱和蒸汽压力pv，才是防止汽蚀产生的一项根本措施。对于压降较大的管道，可通过多级降压，确保介质经过每一个缩流断面时压力都大于液体的饱和蒸汽压力。 3 节流孔板压差的计算 为了计算节流孔板的压差，需引入一个新的概念——阻塞流压差Δps。当孔板两端的压差Δp增加时，流量qm也增加，当压差Δp增大到一定值时，缩口处的压力pvc下降到流体饱和蒸气压力pv以下，一部分流体汽化，管道流量不再随压差增加而增加，即形成所谓阻塞流现象。此时，孔板两端的压差称为阻塞流压差Δps。当节流孔板的实际压差Δp小于其对应的Δps时，就可避免闪蒸或汽蚀的发生。当管道两端压差较大时，可采用多级减压，但每一级节流孔板的实际压差Δp均应小于本级入口对应的Δps。
节流阀特性曲线 我国已有四川、陕甘宁、新疆等三大油气区；另外南海西部、东海等海域也有良好的油气显示；加上俄罗斯天然气的引进，长江、珠江三角洲等地区液化天然气的进口；正在施工和筹划中的“西气东输”（计划2004年建成供新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、上海等九个省市。）、“俄气南供”（计划2007年建成供东北三省及环渤海地区的北京、天津、河北、山东等七省市。）等，我国天然气的发展前景喜人。 一、产品概述： 产品型号：J11T-16型 产品名称：内螺纹截止阀 产品特点：本阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作启闭用。内螺纹截止阀价格,内螺纹截止阀厂家,内螺纹截止阀报价。
二、性能规范： 型号公称压力 试验压力 工作温度适用介质强度（水）密封（水） J11T-16 1.6 2.4 1.8 ≤200蒸汽、水三、主要零材料： 零件名称材料 阀体、阀盖灰铸铁 阀杆碳钢 密封圈黄铜 手轮灰铸钢 四、工洲牌内螺纹截止阀外形尺寸和连接尺寸： 型号公称通径管螺纹 尺寸 重量L L1 S H Do J11T-16 15 1/2″190 14 30 109 60 0.65 20 3/4″100 18 36 109 60 0.83 25 1″120 18 46 125 75 1.5 32 11 4″140 20 55 128 75 1.89 40 41 2″170 22 62 145 100 2.4 50 2″200 24 75 155 120 3.4 产品引用标准： 螺纹可按BSPT、BSP、NPT、DIN259/2999生产 主要性能规范： 公称压力：PN≤1.6Mpa 适用介质：水、油、酸适用温度：T≤180℃产品结构特点：
节气门与调节阀的区别 首先，让我们知道节气门是什么以及它如何工作。让我们看一下调节阀是什么，调节阀的工作原理是什么。 节流阀是流量控制阀的最基本类型之一，其他流量阀还包括节流阀。节流阀利用流量截面积的变化来调节流量，从而实现对执行器运动速度的无级调速。通过流量阀的流量可以被认为仅与节气门的流通面积以及节气门前后的压力差有关。节气门分为简单节气门，可调节节气门和单向节气门。 节气门的出口流量不仅与调节螺母的开度（流量面积）有关，而且与节气门前后的压力差有关。为了防止通过节流阀的流量随负载而变化，另一措施是在负载变化时将流过节流阀之前和之后的压力差保持为近似恒定。该方法是补偿压力，因此出现了调速阀。压力补偿的常用方法有两种：一种是将差压减压阀和节流阀串联连接，以形成减压节流型调速阀；另一种是将差动溢流阀和节流阀并联连接，以形成溢流节流型调速阀。溢流调速阀的稳定性不及减压调速阀的稳定性，仅适用于不需要高速稳定性的大功率进气节气门调速液压系统。 调节阀，也称为控制阀，是最终的控制元件，通过接收工业控制过程中调节控制单元输出的控制信号，通过动力操作改变过程参数，例如
介质流量，压力，温度和液位控制。通常由执行器和阀门组成。根据行程特性，调节阀可分为直行程和角行程。根据执行器使用的功率，可分为三种类型：气动控制阀，电动控制阀和液压控制阀。根据其功能和特性，它可以分为线性特性，等百分比特性和抛物线特性。该调节阀适用于空气，水，蒸汽，各种腐蚀性介质，泥浆，油和其他介质。英文名称：控制阀，位置编号通常以FV开头。调节阀的常用分类为：气动调节阀，电动调节阀，液压调节阀和自力式调节阀。 调节阀的工作原理：调节阀用于调节介质的流量，压力和液位。根据调节位置信号自动控制阀门的开度，以调节介质流量，压力和液位。调节阀分为电动调节阀，气动调节阀和液压调节阀。 调节阀由电动执行机构或气动执行机构和调节阀组成。调节阀通常分为直通单座调节阀和直通双座调节阀。后者具有循环容量大，不平衡小，运行稳定的特点，因此通常特别适用于流量大，压降高，泄漏少的场合。 综上所述，液压控制阀分为流量控制阀和压力控制阀。流量控制阀分为单向阀，节流阀，调速阀，分流集流阀等。压力控制阀分为减压阀，平衡阀等。
管路限流孔板的计算 限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用。 特点 1．可以限定流量。 2．可以降低压力。 3．可同时限流降压。 流体为气体时，如果只是为了限定流量，对下游的压力没有要求，单段限流孔板即可满足要求。但如果在限定流量的同时还要限制孔板下游侧压力，单段限流孔板就满足不了这一要求，因为单段限流孔板不大可能在限定流量的同时还限制下游的压力，这时就应采用多段限流孔板来实现。 工作原理 孔板可以作为节流元件用来限定流量和降低压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流体的流量和降低压力的。 规格 DN10～1000 目的：化工厂、石油化工厂装置管路的限流孔板设置在管道上，用于限制流体的流量或降低流体的压力。 使用范围：管路的限流孔板应用于以下几个方面： 限流孔板为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 1．工艺物料需要降压且精度要求不高。 2．在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。 3．流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。 4．需要降压以减少噪声或磨损的地方，如放空系统。 （《工艺系统工程设计技术规定》HG/T20570.15-1995）
调节阀的特点及流量特性 调节阀(controlvalve)用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。 调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。 流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。 根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。 调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下： (1)等百分比特性(对数) 等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。 (2)线性特性(线性) 线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。 (3)抛物线特性 流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。 从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
简单来说，差压值要开方输出才能对应流量。 一．流量补偿概述差压式流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。以体积流量公式为例： Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1) 其中： C 流出系数； ε可膨胀系数 Α节流件开孔板流量计截面积M＾2 ΔP 节流装置输出的差压，Pa; β直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。在根据密度公式：ρ= P*T50/(P50*T)* ρ50 其中：ρ、P、T 表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。二．煤气计算书（省略）三．程序分析 1.瞬时量温度量：必须转换成绝对摄氏温度；即273.15 压力量：必须转换成绝对压力进行计算。即表压大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在intouch画面上做监视。2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
节流阀的工作原理 节流阀的工作原理，依靠阀杆夹紧柔韧的橡胶管而产生节流作用，也可以利用气体压力来代替阀杆压缩胶管。柔性节流阀结构简单，压力降小，动作可靠性高。对污染不敏感，通常工作压力范围为0.3—0.63MPa。 应用气动流量控制阀对气动执行元件进行调速，比用液压流量控制阀调速要困难、因气体具有压缩性。所以用气动流量控制阀调速应注重以下几点，以防产生爬行： (1)管道上不能有漏气现象； (2)气缸、活塞间的润滑状态要好； (3)流量控制阀应尽量安装在气缸或气马达四周； (4)尽可能采用出口节流调速方式； (5)外加负载应当稳定。若外负载变化较大，应借助液压或机械装置(如气液联动)来补偿由于载荷变动造成的速度变化。 调节阀的特征是什么？
第一代产品，从20世纪初以后的近百年时间里，调节阀还处于第一代产品的水平上。其调节阀的特征是：①以20世纪六七十年代水平的单座阀、双座阀、套筒阀为主导产品；②这代产品功能不齐全，不得不依靠扩充产品品种、变型来适应各种不同的场合，造成了品种规格繁多，对调节阀使用、计算、选型、调校、维护、备件等要求特别高；③可靠性差，使用时出现的问题多；④十分笨重。现今，比较盛行的CV3000、精小型阀与传统老产品相比多了三个30%：重量下降30%；高度下降30%；流量系数提高30%。但它们没带来质的突破，只是对传统产品作了改进而已。第二代产品，第二代产品从可靠性、功能、重量上应有质的突破。其调节阀的特征是：①全功能超轻型调节阀代替了众多可靠性差、功能不齐全、又十分笨重的产品，代替了第一代的主导产品单座阀、双座阀、套筒阀，成为第二代主导产品； ②电子式电动全功能超轻型调节阀逐步取代传统的因原执行机构可靠性差，不得不采用的“气动阀+电气阀门定位器+气源”的组合方式。从外观上看，第二代产品应具备轻型化、小型化、仪表化的特征。第三代产品，其突出特征是智能化，并满足现场总线的要求，在应用上的特点是：①与计算机接口；②自诊断使可靠性更加提高，故障率进一步下降；③改良阀的特性曲线，从而改变阀的调节品质；④调节阀的品种以及对调节阀的使用要求进一步的简化；⑤指标上，满足现代工业要求达到新的性能水平
孔板流量计理论流量计 算公式 Modified by JACK on the afternoon of December 26, 2020
如果你没有计算书，你只需要向制造厂提供下列数据：管道（法兰）尺寸，管道（法兰）材质，介质，流体的最大和常用流量，温度，压力和你现有的孔板外圆尺寸，生产厂会根据你的数据重新计算，然后你根据计算书重新调整你的 差压变送器和流量积算仪引用孔板流量计理论流量计算公式 2009-05-10 17:11:29|?分类： |?标签： |字号大中小订阅 ? 引用 的 （1）差压式流量计 差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为： 式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。 对于天然气而言，在标准状态下天然气积流量的实用计算公式为： 式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。 孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。
如果你没有计算书，你只需要向制造厂提供下列数据：管道（法兰）尺寸，管道（法兰）材质，介质，流体的最大和常用流量，温度，压力和你现有的孔板外圆尺寸，生产厂会根据你 的数据重新计算，然后你根据计算书重新调整你的差压变送器和流量积算仪引用孔板流量计理论流量计算公式 2009-05-10 17:11:29| 分类：技术资料| 标签：|字号大中小订阅 引用 蝈蝈的孔板流量计理论流量计算公式 （1）差压式流量计 差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为： 式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。 对于天然气而言，在标准状态下天然气积流量的实用计算公式为： 式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。 孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。但是
计算发动机进气和排气流量 用 CFM 表示的进气流量可从发动机制造商处得到。如果 没有用CFM 表示的技术规格，使用容积效率计算。CFM 的简单计算是将您的发动机马力乘以2.5。 四冲程发动机空气流量计算 （发动机尺寸（立方英寸排量）×每分钟转数）×容积效率=进气流量（CFM） 3456 二冲程发动机空气流量计算 （发动机尺寸（立方英寸排量）×每分钟转数）×容积效率=进气流量（CFM） 1728 容积效率：发动机的容积效率额定值最好从您的发动机制造商 处得到。电控发动机，容积效率额定值可能大于2.0。 这些发动机的空气流量应由发动机制造商核实。 四冲程汽油发动机自然吸气式 = 0.70-0.80
二冲程和四冲程柴油发动机自然吸气式 = 0.90 涡轮增压式* = 1.50-3.00* 廊坊曼斯特机械有限公司，专业生产唐纳森滤芯，贺德克滤芯，PALL 滤芯，进口替代滤芯。我公司有严格的质量检测标准，请放心购买。 1、https://www.doczj.com/doc/7b11320080.html, 仓顶除尘器 2、https://www.doczj.com/doc/7b11320080.html, 威埃姆除尘器 3、https://www.doczj.com/doc/7b11320080.html, 除尘滤芯 4、https://www.doczj.com/doc/7b11320080.html,烘干机布袋除尘器 5、https://www.doczj.com/doc/7b11320080.html, 仓顶除尘器 6、https://www.doczj.com/doc/7b11320080.html, 水泥罐除尘器 7、https://www.doczj.com/doc/7b11320080.html, 贺德克滤芯 8、https://www.doczj.com/doc/7b11320080.html, 替代贺德克滤芯 9、https://www.doczj.com/doc/7b11320080.html, 唐纳森滤芯 10、https://www.doczj.com/doc/7b11320080.html, 颇尔滤芯 11、https://www.doczj.com/doc/7b11320080.html, 钢厂滤芯 12、https://www.doczj.com/doc/7b11320080.html, 高仿滤芯 https://www.doczj.com/doc/7b11320080.html,液压滤芯 https://www.doczj.com/doc/7b11320080.html,
节流孔板的原理及限流计算 节流孔板的原理 管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。 1汽蚀现象 节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的最小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力 p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。而且，由液体中逸出的氧气等活性气体，借助汽泡凝结时放出热量，也会对金属起化学腐蚀作用。 不管是闪蒸还是空化，都会对管道造成不同程度的损害，对安全运行均是不利的，因此，选择节流孔板时应避免这两种情况的发生。由于孔板下游的压力往往高于液体的饱和蒸汽压力，因此，选择节流孔板时，最主要是防止空化的产生。 2 防止流体产生汽蚀的方法 对于汽蚀，冲刷面换用高级材料不是彻底解决问题的办法，控制缩流断面处的压力pvc，保持该压力不低于液体的饱和蒸汽压力pv，才是防止汽蚀产生的一项根本措施。对于压降较大的管道，可通过多级降压，确保介质经过每一个缩流断面时压力都大于液体的饱和蒸汽压力。 3 节流孔板压差的计算 为了计算节流孔板的压差，需引入一个新的概念——阻塞流压差Δps。当孔板两端的压差Δp增加时，流量qm也增加，当压差Δp增大到一定值时，缩口处的压力pvc下降到流体饱和蒸气压力pv以下，一部分流体汽化，管道流量不再随压差增加而增加，即形成所谓阻塞流现象。此时，孔板两端的压差称为阻塞流压差Δps。当节流孔板的实际压差Δp小于其对应的Δps时，就可避免闪蒸或汽蚀的发生。当管道两端压差较大时，可采用多级减压，但每一级节流孔板的实际压差Δp均应小于本级入口对应的Δps。
