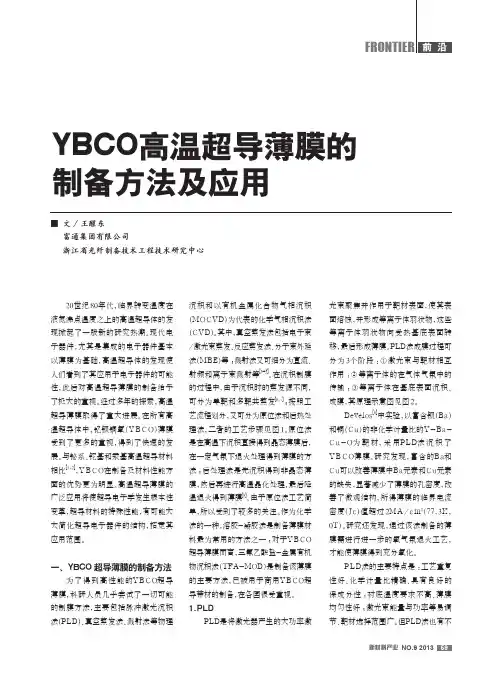

YBCO超导体的制备及研究现状
摘要：本文简述了YBCO 高温超导体的基本性能，探讨了YBCO 高温超导体的传统制备方法以及目前较为新型的制备方法，根据YBCO 高温超导体材料的基本性能研究了其在磁体和电力方面的广泛应用，同时还对YBCO 高温超导体材料的发展前景进行了简单介绍。
关键词：超导体；制备方法；研究现状；
The Preparation Methods and Research of YBCO
Dong Mei
Abstract：The text introduced the basic characteristics of YBCO, and explored its traditional preparation methods and some newer ones at present.According to its basic characteristics, we reasearched the magnetic and electric application of YBCO. Meanwhile, we gave a simpleintroduction to its prospects for development.
Key words:superconductor；preparation methods；research；
引言：超导现象是在19世纪最早出现的[1]，随着科学家的不断研究与探索，高温超导体在各个领域里的应用越来越受到人们的重视，对其超导性、制备方法以及应用前景的研究，已经成为科学家们关注的问题之一。现以钇系中的YBCO 高温超导体为一个典型的代表，对YBCO高温超导体的性能、制备方法、应用及发展前景进行研究，从而对高温超导材料有一个更加全面的了解与认识，以此促进高温超导材料在今后的研究，使其在各个领域得到更加广泛的发展与应用。
1YBCO高温超导体的简介及性能研究
超导材料是指具有超导性的材料，该材料在室温下是有电阻的良好导体，但随温度的下降，其电阻降低，当温度达到临界温度T C（超导体从具有一定电阻的正常态转变为电阻为零的超导态时所对应的临界温度[2]）以下，它们的电阻会突然消失。YBCO高温超导体属于属于氧化物超导体的一种，根据磁化测试的结果，其属于第二类超导体。
YBCO高温超导体除具有传统超导体的基本性能（完全导电性（零电阻）、完全抗磁性、约瑟夫森效应）外，还具有很高临界温度（90K以上，而一般的超导体T C介于10～40K之间），同时YBCO超导体的晶体结构大于属于畸变的层状钙钛矿结构，具有陶瓷性，且该化合物中的大多数的金属元素在一定范围内可以全部或部分被其他金属元素所替代，而不明显或仍然具有超导性。
2YBCO高温超导体的制备方法研究
自高温超导氧化物发现以来，人们采用多种不同的工艺来制备高临界电流密度的超导体,。对于YBCO高温超导体的制备方法也是越来越多了，下面将列举一些常见的传统制备方法和一些较为新型的制备方法。
2．1烧结法
选用氧化物或碳酸盐为原材料，首先将各种原材料要纯、细，配料时严格按照YBa2Cu3O7(简称123相)配比，然后研磨使得原料均匀混合，将材料预合成单一均匀的123相合成料，再次将粉末研磨3～4小时，通过压制将样品压制成紧密结构，最后将有压制好的样品放入瓷坩埚中，并放入炉内烧结。烧结工艺是制备YBCO超导陶瓷的最关键步骤，由于YBa2Cu3O7较难烧结，在高温下不一致熔融，呈现分解熔融，当温度升高到1000O C左右时，有部分液相产生。一般为了提高难烧结物质的烧结性，往往加入少量的烧结助剂，但这种方式，会使得超导陶瓷的特性变差，所以有必要改善粉末体的特性和选择适当的烧结制度。实际烧结时要得到纯粹的Y123相是不容易的，即存在组成的不均匀性。在这种情况下，为得到异相析出尽量少的Y123烧结体，有效的方法之一是降低烧结温度[3]。另外烧结条件下的氧分，升降温制度也是非常重要的方面。研究结果表明，为得到具有良好超导性的烧结体，必须在适当的氧压分气氛下从高温缓慢冷却，在500～600O C保温且维持该氧气氛。
2.2共沉淀法
利用以硝酸钇、硝酸钡和硝酸铜为反应原料溶于水中，而后加入草酸作为沉淀剂，获得相应的草酸盐共沉淀产物，经过滤分离后，将沉淀物在800～900O C加热分解和固态反应可得到组成均匀的YBa2Cu3O7多晶体粉体。在粉末预烧结过程中,在850O C烧结，即能完成123相转变，在915O C能得到杂相含量非常少123的单相粉。采用共沉淀法获得的粉末具有含杂质少、颗粒细、组成均匀、无第二相分布的YBCO块状多晶的优点，共沉淀粉烧结样品晶粒边界附近约有2～5nm厚的富铜、贫氧和贫钇层，这一非化学计量层和样品中的疏孔、裂纹等构成了样品的弱连接区 ,并导致低临界电流密度[4]。但是共沉淀法存在的问题是投入料的组成与共沉淀物的组成间有偏离，而偏离相的组成较大时，最后的成分中可能出现不同的相，这些相将直接影响YBCO材料的特性。
2.3熔融法
1987贝尔实验室采用熔融冷却工艺得到了块体超导陶瓷材料（YBa2Cu3O7）[5]，其临界电流密度已达到7800A/cm2 (77K,0T)，甚至77K,1T时，临界电流密度仍大于1000 A/cm2，这被认为是由于无弱连接且晶界极其洁净的缘故。
熔融法实验方法是首先在红外、X光分析基础上制备高品质的Y123的超导体粉和Y2BaCuO4(Y211)粉体，掺与10%的Wt Ag2O以及不同比例的Y211相粉末后，在880O C烧结24h,再压块成形，经920O C X 24h+970O C X 24h烧结后，富40%mol的Y211的样品，体密度达到5.4g/cm3左右；最后在具有一定温度梯度的管式炉中，进行熔融慢冷生长，慢冷速度为1O C/h，样品两侧的温度为1.5O C/cm，这样就可以获得YBCO超导材料。此方法中Y123以籽晶（Sm123）为中心向四周生长出较大尺寸的晶粒，这样一来，不仅能控制晶粒生长方向，而且还能减小大角度晶界的产生[6]。由于这类晶体的尺寸较大，在退场时冻结磁通能力很强，对永久磁体可产生较大的吸引力，主要用于磁悬浮力中。
2.4定向凝固法
目前制备 YBCO块材的熔化工艺虽然有多种, 但其实质都是在高温下211固相与富钡铜的液相通过包晶反应定向凝固成片层排列的YBCO。利用定向凝固技术制备 YBCO可使材料显微结构按择优生长方向规整排列, 获得定向组织[7]。
采用固相反应法，首先将Y2O3,BaCO3和CuO三种粉末按原子比 1：2：3的比例混合、
１
研磨，在玛瑙研钵中研磨10h左右，然后在热处理炉中900O C下烧结20h，再研磨、烧结,直到得到纯 Y123相。Y211粉末的制备与 Y 123粉末的制备原理相同。将所制备的 Y123和Y 211粉末按一定比例混合研磨后装入模具中, 在一定压力下将其压制成2mm X2mm X12mm的棒材, 并在热处理炉中900O C下热处理 12h,得到定向凝固需要的棒状预制体。定向凝固试验在自制的氧化物定向生长装置上进行，炉体加热方式为立式双区加热利用定向凝固技术获得的YBCO超导棒材具有高度取向排列片层组织、颗粒细小等特点。
3 YBCO高温超导体的应用
YBCO高温超导材料的应用主要分为两个方面：强磁体应用和电力应用，其应用主要基于零电阻特性和完全抗磁性，以及非理想第二类超导体所特有的高临界电流密度和高临界磁场。
3.1强磁体应用
在强磁体应用方面，YBCO高温超导体的不可逆磁场高的优势更加明显。YBCO高温超导体能作为高能加速器，采用超导磁体后，磁场可以提高数倍。在环半径相同的情况下，加速器能量能提高数倍，而且还可以大大降低电能损耗和运行费用；YBCO高温超导体在磁悬浮列车中的应用也很广泛,利用超导材料的抗磁性，将超导材料放在一块永久磁体的上方，由于磁体的磁力线不能穿过超导体，磁体和超导体之间会产生排斥力，使超导题体悬浮在磁体上方，利用这种磁悬浮效应可以制作高速超导磁悬浮列车；在液氮温区,用YBCO 带材制作的小型磁体可以提供4 T以上的磁场，完全可以满足大功率毫米波回旋管主磁体的要求，使100 GHz左右的毫米波源可以在基频下工作，发射功率可以从几十千瓦提高到数百千瓦，大幅提高雷达系统对小目标和远程目标的监控能力[8]。由于可以在液氮温度下提供强磁场,这样的磁体还可应用于CT扫描的MRI磁体,降低系统的运行费用,让更多的人受益。YBCO高温超导体应用很广泛，还可以用于制作高能探测器、核聚变装置、超导磁分离装置等。
3.2电力应用
超导材料最有效的应用是发电、输电和储能。由于YBCO高温超导体电流密度大、可承受高磁场，用其制作的高温超导电动机、发电机比常规电机体积小、重量轻、工作性能更稳定，超导发电机的磁场强度比一般的发电机提高到5～6万高斯，并且几乎没有能量损失；同时由于YBCO高温超导体的零电阻，使其成为电流传输的理想导体，将其制作成超导电缆，可以无损耗地远距离输送极大的电能，目前采用的常规高压充油输电电缆，由于受其容量和临界长度的限制，很难满足日益增长的电能传输要求，在这方面YBCO超导陶瓷输电就显示出了巨大的优势。YBCO高温超导体在电力方面的应用也很广泛，可用于制作超导储能系统、超导变压器超导限流器等。
4YBCO超导陶瓷的应用前景
现在，超导材料研究的方向主要有三个，第一，寻找更高TC新超导体材料；第二，阐明高TC氧化物超导体的物理机制；第三,开发新超导体的应用技术[9]。YBCO高温超导体在这几个方向上也在不断的发展，目前，YBCO等高温超导体都不是BCS理论的指导结果，而是凭经验从实验中获得的，这些新的高温超体的与BCS理论有很多不符的地方，所以了解YBCO的形成物理机制，对于该种材料的研究有很大的帮助。
２
现在很多科研人员利用YBCO的空分纯化机理，剖析YBCO在高温的氧化还原反应过程和伴随发生的吸氧、放氧过程以及它们对空气分离和气体纯化的贡献，目前正在实施“用YBCO纯化技术效果已经很好了，使用的仪器最小分辨率只有0.5ppm,限制对产品氮气的测量精度。如果使用更高精度的仪器,并适当增加吸附剂YBCO的用量,被纯化的气体纯度完全可以达到更高的设计要求[10]，这作为YBCO高温超导材料一种新的应用是有重要意义的。
结论：
自1987年2月24日，中国科学院物理研究所研制出起始转变温度为100K以上的YBCO 系高温超导材料以来，各国科学家之间形成了研究高温超导材料、基础理论、超导新机制及应用研究的激烈竞争局面。近几年高温超导材料成为当前国际上超导研究的热点, 尤其高温超导带材的研究进展更是加快了, 新的超导材料不断被发现，已有的超导材料不断被改善，超导材料的应用将越来越显示出自己的潜力。随着超导技术的不断发展，YBCO高温超导体的性能在不断的改善，制备方法也在不断的改进，YBCO高温超导体材料也从最初的块体发展成为薄膜、带材、线材，这些新型超导体材料的出现，使得YBCO高温超导体材料的应用更加广泛。
参考文献：
[1]杨华明，宋晓，金胜等.新型无机材料[M].化学工业出版社，2005.39-40.
[2] 曲远方.现代陶瓷材料及技术[M].华东理工大学出版社,2008.213-214.
[3] 王爱霞，贺姜维等. 烧结法制备YBa2Cu3O7-δ系列超导体的研究概况[J].空军工程大学理学院应用数理系.
[4]张廷杰，王克光，王树谦.共沉淀粉制备的YBCO块状超导体的显微组织特征.西北有色金属研究院.
[5]Bednorz JG, MullerK A. PossibleHighTcSuperconductivity in the Ba-La-Cu-O System[J].ZeitschriftfurPhysik B, 1986, 64:189-193.
[6]蔡传兵，傅摆先，杨宏川，龚尚敏熔融法YBCO超导块材的制备及磁悬浮力的研究.中国科学院上海冶金所,2000.
[7]李金山, 朱丹,耿兴国, 等. 高温超导 YBCO的定向凝固 [ J] . 稀有金属材料与工程, 2004 , 33( 12): 1239 -1242.
[8]陶伯万，熊杰，刘兴钊，李言荣.YBCO超导带材研究进展[J]. 电子科技大学电子薄膜与集成器件国家重点实验室，四川成都610054.
[9] 李言荣，李有模.新超导体研究概况及发展趋势.
[10] 高之爽，郭郑元，刘大军，杨德林，李华岑，王珊，贾瑜，杜宝石，郭益群，胡行.YBCO的空分纯化机理与应用.
３
铁基超导,中国主导 在经历连续3年的空缺之后，2014年1月10日，来自中国科学院物理所和中国科技大学的研究团队，以“40K以上铁基高温超导体的发现及若干基本物理性质研究”问鼎国家自然科学一等奖。 我国超导科技取得的辉煌成就和影响远远超出了学术、科研和工业制造领域。而铁基超导作为2008年才开始起步的研究项目，以新锐姿态成为超导领域最受重视的板块，吸引了世界上诸多优秀科学家的目光。为什么铁基超导如此特别？针对它的研究对我们有什么影响呢？世界上有许多单质金属及其合金在特殊条件下都是超导体，即电阻为零，而且还具有完全抗磁性的特性。一旦进入超导态，材料内部磁感应强度即为零，于是超导体就如同练就了“金钟罩、铁布衫”，外界磁场根本“进”不去。正是由于这些特性，超导才具有极其深远的应用前景：利用零电阻的超导材料代替有电阻的常规金属材料，可节约输电过程中造成的大量热损耗；可组建超导发电机、变压器、储能环；可在较小空间内实现强磁场，从而获得高分辨率的核磁共振成像，或进行极端条件下的物性研究，或发展安全高速的磁悬浮列车……然而，要让这些物质进入超导态，必须满足一个十分苛刻的条件——环境温度接近绝对零度。所以，之前提到的那些应用前景在现实生活中很难实现。 物理学家麦克米兰根据传统理论计算断定，超导体的转变温度一般不能超过40K（约零下233℃），这个温度也被称为“麦克米兰极限温度”。然而，德国、日本科学家却相继发现了打破这一定律的物质。而两组中国团队更是几乎同时在实验中分别观测到了43K和41K 的超导转变温度，突破了“麦克米兰极限”，证明铁基超导体是继铜氧化物后的又一类非常规高温超导体，在国际上引起极大轰动。随后，一个来自中科院的研究组将该类铁砷化合物
超导体材料 超导体的定义 1911年，荷兰发明氦液化器的昂尼斯〔H.K.Onnes)偶然发现，在液氦温度(4.2K)下，汞的电阻突然消失，这种现象被称为超导。但是，象汞这样金属的超导状态在很弱的磁场中就会被破坏。进一步的研究表明，要成为超导状态，温度丁，磁场强度H和电流密度J都必须分别处于临界温度T c，临界磁场强度H c和临界电流密度J c以下。如图1所示，在T-H-J 坐标空间中有一个临界面，其内部就是超导状态。临界条件下具有超导性的物质称为超导材料或超导体。 图 1 超导状态的T-H-J临界面（区面内：超导状态；曲面外：正常状态） 【杨兴钰.材料化学导论[M].武汉:湖北科学技术出版社,2003.】 超导体的应用 50年代后期，发现超导状态的温度提高，而且发现丁能产生强磁场的银及钒的合金和化合物，促使超导现象的应用登上了科技舞台。由于电阻近于0Ω，在超导体内流动的电流将没有损耗．这样，很细的导线就可以通过很强的电流，可产生很强的磁场。问题是它必须在液氦温度下工作，液氮的价格、供应和使用方式使得它的普遍应用受到了严格的限制。即使如此，超导磁体仍大量被使用于加速器、聚变装置、核磁共振和磁分析等仪器上。例如美国费密实验室用了1000多个超导磁体，每年的被氮费用高达500万美元，但因此而节省的电力为18500万美元；美国于1990年建成的周长为83km的超级质子对撞机使用10000个超导磁体，每年可节省电力6亿美元。【唐小真,杨宏秀,丁马太.材料化学导论[M].高等教育出社,1997.】超导核磁共振层析仪能给出人体任一部位的剖面图．其分辨本领远远超过x射线或超声层祈仪．是现代高级医院重要的诊断设备之一。 超导技术在医疗上可用于外科手术。例如导管牵引术，将导管插入血管后，靠强磁体引导到脑部等血管瘤部位后，将磁性胶体注入血管，靠强磁体引导到肿瘤前提供血管定位，使给养阻塞，从而使肿瘤萎缩死亡。【杨兴钰.材料化学导论[M].武汉:湖北科学技术出版社,2003.】利用超导体送电的超导电缆已经出现，利用超导体储存电能的超导储能器可在瞬间释放出极强的电能。这种储能器为激光技术提供了储存条件。它可将强电流存储在超导线圈之中，然后启动开关，一瞬间便会释放出巨能，从而发出强大的激光。 用超导体做的超导磁体，可以得到极强的磁场。因为超导线圈没有电阻，超导磁体可以比普通电磁体轻得多：几千克超导磁体抵得上几十吨常规磁体产生的磁场这将给电力工业带来一系列的变革，发电机会因使用超导体而提高输出功率几十倍、上百倍；已试制出来的
超导材料的发展 摘要：超导材料的发现为人类诸多梦想的实现提供了可能，新型超导材料一直是人类追求的目标。该文主要从超导材料的探索与发现、制备技术、研究面临的挑战等几个方面来探讨超导材料的发展与研究现状。 关键词：超导材料高温超导 引言：超导材料是在低温条件下能出现超导电性的物质。超导材料最独特的性能是电能在输送过程中几乎不会损失。近年来，随着材料科学的发展，超导材料的性能不断优化，实现超导的临界温度也越来越高。正如半导体带来了资讯时代、光纤带来了传讯时代，高温超导材料将从根本上改变人类的用电方式，给电力、能源、交通以及其它与电磁有关的科技业带来革命性的发展。 1.超导材料的探索与发展 探索新型超导材料在超导材料研究中始终起着关键的作用，同时也是一项高风险、高投人的研究工作。自191 1年荷兰物理学家卡麦林·昂尼斯发现汞在4．2K 附近的超导电性以来，人们发现的新超导材料几乎遍布整个元素周期表，从轻元素硼、锂到过渡重金属铀系列等。超导材料的最初研究多集中在元素、合金、过渡金属碳化物和氮化物等方面。至1973年，发现了一系列A15型超导体和三元系超导体，如Nb3Sn、V3Ga、Nb3Ge，其中Nb3Ge超导体的临界转变温度(T c)值达到23．2K。以上超导材料要用液氦做致冷剂才能呈现超导态，因而在应用上受到很大限制。 1986年，德国科学家柏诺兹和瑞士科学家穆勒发现了新的金属氧化物超导材料即钡镧铜氧化物(La—BaCuO)，其T c为35K，第一次实现了液氮温区的高温超导。铜酸盐高温超导体的发现是超导材料研究上的一次重大突破，打开了混合金属氧化物超导体的研究方向。l987年初，中、美科学家各自发现临界温度大于90K的YBaCuO超导体，已高于液氮温度(77K)，高温超导材料研究获得重大进展。后来法国的米切尔发现了第三类高温超导体BiSrCuO，再后来又有人将Ca掺人其中，得到BiSrCaCuO超导体，首次使氧化物超导体的零电阻温度突破100K大关。
物理四38卷(2009年)9期 h t t p :∕∕w w w.w u l i .a c .c n 铁基超导体专题 铁基高温超导体研究进展* 陈仙辉? (中国科学技术大学物理系 合肥微尺度物质科学国家实验室 合肥 230026 )摘 要 最近,由于在铁基L n (O ,F )F e A s 化合物及其相关化合物中发现具有高于40K 的超导电性,层状的铁基化合物引起了凝聚态物理学界很大的兴趣和关注.在随后的研究中发现,在该类材料中最高超导临界温度可达到55K.这些重要的发现使得人们又重新对高温超导体的探索产生了极大的兴趣,并且为研究高温超导的机理提供了新的一类材料.文章主要介绍了作者所在组在新型铁基超导体方面的最新研究进展,包括:(1)铁基超导材料探索研究;(2) 铁基超导体的单晶制备及物性研究;(3)铁基超导体的电子相图及自旋密度波(S DW )和超导共存研究;(4)同位素交换对超导转变和S DW 转变的效应.最后,在已完成的工作基础上提出了一些今后的研究方向和发展前景.关键词 铁基超导体,自旋密度波,相图,结构相变 N e w i r o n -p n i c t i d e s u p e r c o n d u c t o r s C H E N X i a n - H u i ? (H e f e iN a t i o n a lL a b o r a t o r y f o rP h y s i c a l S c i e n c e a tM i c r o s c a l e a n dD e p a r t m e n t o f P h y s i c s ,U n i v e r s i t y o f S c i e n c e a n d T e c h n o l o g y o f C h i n a ,H e f e i 230026,C h i n a )A b s t r a c t T h ed i s c o v e r y o f s u p e r c o n d u c t i v i t y w i t hac r i t i c a l t e m p e r a t u r e (T c )h i g h e r t h a n40Ki nt h e i r o na r s e n i d eL n (O ,F )F e A s h a s d r a w nm u c h i n t e r e s t i n c o n d e n s e dm a t t e r p h y s i c s .L a t e r d i s c o v e r i e s ,i n c l u -d i n g t h e e n h a n c e m e n t o f T c u p t o 55K ,h a s e v o k e d i n t e n s e e x c i t e m e n t i n t h e p i l g r i m a g e t o w a r d s t h e u n d e r -s t a n d i n g o f t h em e c h a n i s mo f h i g hT c s u p e r c o n d u c t i v i t y ,w h i l e p r o v i d i n g a b r a n d n e wf a m i l y o fm a t e r i a l s t o a d d r e s s t h i s i s s u e .I n t h i s r e v i e ww e p r e s e n t o u r g r o u p 'sm a j o r r e s e a r c h o n n e w i r o n b a s e d s u p e r c o n d u c t o r s ,i n c l u d i n g :(1)o u r i n i t i a l i n v e s t i g a t i o n s ;(2)t h e s y n t h e s i s o f i r o n a r s e n i d e s i n g l e c r y s t a l s a n d t h e c h a r a c t e r -i z a t i o no f i t s p h y s i c a l p r o p e r t i e s ;(3)t h e e l e c t r o n i c p h a s e d i a g r a mo f i r o n b a s e d s u p e r c o n d u c t o r s a n d t h e c o -e x i s t e n c eb e t w e e n s p i n d e n s i t y w a v e s a n d s u p e r c o n d u c t i v i t y ;(4)t h e e f f e c t o f i s o t o p e e x c h a n g e o n s p i n d e n -s i t y w a v e s a n d s u p e r c o n d u c t i n g t r a n s i t i o n s .T o f i n i s h ,w e p r o p o s e p o s s i b l e f u t u r e d i r e c t i o n s i n t h i s f i e l d .K e y w o r d s i r o n - p n i c t i d e s u p e r c o n d u c t o r ,s p i nd e n s i t y w a v e (S DW ),p h a s e d i a g r a m ,s t r u c t u r a l t r a n s i t i o n * 国家自然科学基金二 国家重点基础研究发展计划(批准号:2006C B 601001,2006C B 922005 )和中国科学院资助项目2009-07-15收到 ? E m a i l :c h e n x h @u s t c .e d u .c n 1 引言 1986年,I B M 研究实验室的物理学家B e d n o r z (柏诺兹)和M ül l e r (缪勒)发现了临界温度为35K (零下238.15℃)的镧钡铜氧超导体[1]. 这一突破性发现导致了一系列铜氧化物高温超导体的发现.自那以后,铜基高温超导电性及其机理成为凝聚态物理的研究热点.然而直至今日,铜基高温超导机制仍未解决,这使得高温超导成为当今凝聚态物理学中最大的谜团之一.因此科学家们都希望在铜基超导材料以外再找到新的高温超导材料,能够从不同的 角度去研究高温超导机制,最终解决高温超导的机制问题. 最近,由于在铁基L a O 1-x F x F e A s (x =0.05 0.12)化合物中发现有26K 的超导电性[2] , 层状的Z r C u S i A s 型结构的L n O MP n (L n =L a ,P r ,C e ,S m ;M =F e ,C o ,N i ,R u 和P n =P 和A s )化合物引起了科学家很大的兴趣和关注[3,4] .2008年3月, 四 906四
题目：超导的研究现状及其发展前景 作者单位：陕西师范大学物理学与信息技术学院物理学一班 作者姓名：杜瑞，程琳，党晓菲，闫甜，王福琼，刘洁，刘园，郭丽丽 学号：40606043，40606042，40606044，40606045，40606046，40606047，40606048，40606049 指导教师：郭芳侠 交论文时间：20007-11-28
超导的研究现状及其发展前景 （陕西师范大学物理学一班第七组 710062） 摘要：本文简单介绍了一些与超导相关的概念，超导材料，超导的简史，超导的研究现状及对超导应用的前景展望。 关键字：超导，超导体，超导现象，超导材料，临界参量，研究现状，前景 Superconductivity research present situation and prospects for development （Shaanxi normal university physics one class Seventh group 710062） Abstract: This article simply introduced some and the superconductivity correlation concept, the superconductivity material, the superconductivity brief history, the superconductivity research present situation and to the superconductivity application prospect forecast.
《复合材料学》课程论文 题目：磁电复合材料的研究进展 学生姓名：李名敏 学号： 051002109 学院：化学工程学院 专业班级：材料化学101 电子邮箱： 904721996@https://www.doczj.com/doc/7a8884933.html, 2013年 6 月
磁电复合材料的研究进展 摘要：本文介绍磁电复合材料的研究现状和合成工艺，讨论了磁电复合材料性能的影响因素，最后提出了其目前存在的问题及对今后的展望。 关键词：磁电复合材料铁电相铁磁相纳米材料合成工艺性能 1 引言 材料在外加磁场作用下产生自发极化或者在外加电场作用下感生磁化强度的效应称为磁电效应，具有磁电效应的材料称为磁电材料[1]。而磁电复合材料，它由两种单相材料—铁电相与铁磁相经一定方法复合而成。磁电复合材料的磁电转换功能是通过铁电相与铁磁相的乘积效应实现的, 这种乘积效应即磁电效应。磁电复合材料不仅具有前者的压电效应和后者的磁致伸缩效应，而且还能产生出新的磁电转换效应。这种材料能够直接将磁场转换成电场，也可以把电场直接转换为磁场。这种不同能量场之间的转换一步而成，不需要额外的设备，因此转换效率高、易操作。磁电复合材料不但具有较高的尼尔和居里温度，磁电转换系数大等诸多优点，而且还可被用于微波、高压输电、宽波段磁探测，磁场感应器等领域，尤其是在微波泄露、高压输电系统中的电流测量方面有着很突出的优势。此外，磁电复合材料在智能滤波器、磁电传感器、电磁传感器等领域也潜在着巨大的的应用前景[2]。目前, 磁电复合材料作为一种非常重要的功能材料，已成为当今铁电、铁磁功能材料领域的一个新的研究热点。 2 磁电复合材料的研究现状 2.1 磁电复合材料的历史 1894年法国物理学家居里首先提出并证明了一个不对称的分子体在外加磁场的影响下有可能直接被极化，磁电材料概念就此被提出。随后，一些科学家又指出了从对称性角度来考虑，在磁有序晶体中可能存在与磁场强度成正比的电极化以及与电场强度成正比的磁极化即线性磁电效应。直到20世纪80年代，已经发现50多种具有磁电效应的化合物，以及几十种具有此性能的固溶体。虽然发现了一系列具有磁电效应的单相材料，而这类材料虽然既具有铁电性(或反铁电性)，又具有铁磁性(或反铁磁性)，然而这些材料的居里温度大都远远低于室温，并且只有在居里温度以下这些材料才会表现出微弱的磁电效应。当环境温度上升到居里温度以上时，磁电系数就迅速下降为零，磁电效应也就随之消失。因此，难以利用单相磁电材料开发出具有实际应用价值的器件。这些局限性使得材料科学工作者们又将目光转移到复合材料上，Van Suchtelen首先提出通过复合材料的乘积效应来获得磁电效应，为制备高性能磁电材料开辟了一条新途径。1978
超导材料的现状及发展方向自1911年荷兰莱顿实验室的卡末林·昂纳斯首次在4．2K时发现水银零电阻现 象即超导现象以来。人们相继在超导 材料方面取得很多突破，后来在梅斯 勒发现超导体的抗磁性之后， 1934 —1985年后超导物理学理论逐步发 展，超导材料逐步应用于实际科学技 术领域。但由于种种原因，至今超导 物理学理论也不够完善。在这一阶段 人们研究的超导材料临界转变温度 较低。 后来进入高温超导研究阶段，高温超导材料指的是：钇系(92 K)、铋系(110 K)、铊系(125 K)和汞系(135 K)以及2001年1月发现的新型超导体二硼化镁(39 K)。高温超导体属于非理想的第II类超导体。临界磁场和临界电流且比低温超导体更高。同时已对高温超导材料进研究开发，氧化物复合超导材料具有耐用和稳定性好的特点。通过研究浸泡实验表明，超导电性的退化主要来自于杂相及时效过程中的析出相。为了改善薄膜对环境的敏感性，美国西北大学的Mirkin建议把分子单层表面化学改性引入到高温超导铜氧化合物中。 以铋锶钙铜氧系为第一代高温超导带材，它的可加工性优良，在超导强电应用领域占据重要位置。但铋系材料的实用临界电流密度较低，并且在77 K的应用磁场也很低。然而钇钡铜氧化物材料在77 K的超导电性比铋锶钙铜氧材料好的多；但它的可加工性极差，故要做出超导性好的带材通过传统的压力加工和热处理工艺就很难。 随着材料科学工艺技术的发展，近年来一种在轧制金属基带上制造钇钡铜氧超导带材的工艺被称作“第二代”带材。欧洲国家努力开展高温超导材料工艺及应用研究。丹麦已批量制造铋系超导带材。2003年11月我国第一个10m、 10.5kV/1.5kA 三相交流高温超导电缆系统日前在中国科学院电工研究所研制成功，并于成功地进行了试验运行。2011年5月信赢和公司团队研发的世界最大功率的超导限流器刚成功。2011年9月25日，特拉维夫大学的研究小组开发出了一种超导体材料——蓝宝石单晶体纤维，可用于高压电缆输电，输电量是相同直径铜线输电量的40倍。研究人员称这种超导材料将有可能彻底改变电力输送占空间、高损耗的状况。 高温超导材料主要有：膜材(薄膜、厚膜)、块材、线材和带材等类型。薄膜最常用、最有效的两种镀膜技术是：磁控溅射和脉冲激光沉积。还有金属有机
2015年2月（上） 铁基超导材料研究进展 郭巧琴 （西安工业大学材料与化工学院，陕西西安７１００３２） ［摘要］本文首先对铁基超导体的发现历史进行了阐述，接着对不同结构体系的铁基超导材料的研究进展进行了详细论述。最后对铁基超导材料进行了总结与展望。 ［关键词］铁基超导体；晶格结构；高温超导电性；晶体生长 超导是某些物质在一定温度条件下（一般为较低温度）电阻降为零的性质。人们把处于超导状态的导体称之为“超导体”。１９１１年，ＨｅｉｋｅＫａｍｍｅｒｌｉｎｇｈＯｎｎｅｓ发现当温度降至０ｋ时，金属汞的电阻降到４．２ｋ［１￣２］。同时发现其他金属也有相似现象，从此超导研究开始了。 超导材料可分为传统超导和非传统超导。随后，重费米子超导体，铜基超导体，有机超导体和铁基超导体先后被发现。１９８６年，铜氧化高温导体的发现促使了超导材料的研究。 ２００８年２月底，日本东京工业大学Ｈｏｓｏｎｏ教授领导的研究小组报道在铁基层状化合物ＬａＦｅＡｓＯ中通过Ｆ掺杂发现了高达２６Ｋ的超导电性。 这引发了凝聚态物理界对超导的关注。铁基超导体的研究和发现已被美国《Ｓｃｉｅｎｃｅ》杂志评为２００８年世界十大科技进展之一［３］。 1铁基超导研究进展 与铜基超导材料不同，铁有５个３ｄ轨道，且均在费米能级周围，未掺杂铁基超导体具有抗磁性，这一点与铜基超导体也不同。最初发现的ＬａＦｅＡｓＯ铁基高温超导材料具有四方相层状结构，和ＺｒＣｕＳｉＡｓ结构相似。 但是，由于铁基超导体超导转变温度较低，人们并未广泛关注。直至二零零八年二月，Ｔｃ为２６Ｋ的ＬａＦｅＡｓＯ１－ｘＦｘ才被人们发现。 之后，用其他稀土元素，包括从Ｃｅ￣Ｓｍ的所有轻稀土元素，以及Ｇｄ，Ｔｂ和Ｄｙ等重稀土元素，均可完全替换掉Ｌａ，便可得到Ｔｃ在５０～５６Ｋ的超导体。 近年来探索铁基超导新材料领域的主要研究工作是氟基系列母体如ＡＥＦｅＡｓＦ的发现。 二零零八年十月日本Ｈｏｓｏｎｏ课题组报道了Ｔｃ＝２２Ｋ的超导体ＣａＦｅ１－ｘＣｏｘＡｓＦ［４］。 几乎同一时间，中国科学研究院物理研究所闻海虎课题研究小组也独立报道了发现ＡＥＦｅＡｓＦ系列母体。 该研究组通过稀土元素在ＡＥ位上的取代，合成了一系列新的具有高临界温度的铁基超导体材料。 闻海虎等人通过在ＬａＦｅＡｓＯ中，利用＋２价的Ｓｒ离子部分取代＋３价的Ｌａ离子，在ＬａＦｅＡｓＯ１－ｘＦｘ中发现了Ｔｃ＝２５Ｋ的超导电性。沿着这个研究思路，人们逐渐发现了Ｐｒ１－ｘＳｒｘＦｅＡｓＯ与Ｎｄ１－ｘＳｒｘＦｅＡｓＯ等空穴型铁基超导体［５］。 基于ＬｎＭＰｎＯ母体的铁基超导体（又名为ＦｅＡｓ－１１１１相结构）的发现，使人们对逐渐对ＦｅＡｓ层对于高温超导电性的重要性有了新的认识。 中国科学研究院物理研究所王楠林课题组和闻海虎课题组分别地进行了新型ＬａＦｅＡｓＯＦ铁基超导体材料输运性质测量研究［６］。 目前，多种不同结构体系的铁基超导体已经被开发研究出来，其主要体系有ＲｅＦｅＡｓＯ（１１１１体系）、ＬｉＦｅＡｓ或ＮａＦｅＡｓ（１１１体系）、ＡＦｅ２Ａｓ２（１２２体系）等。 在已知道的１２２和１１１１体系，层间耦合的强弱，决定了未掺杂的母体均发生反铁磁自旋密度波（ＳＤＷ）相变和结构相变的先后次序。封东来等通过对ＫｘＦｅ２Ｓｅ２进行各种本地和同步辐射实验测试，终于获得了完整的电子结构，并且测得了各向同性的ｓ波超导能隙［７］。 令人惊奇的是，这种材料的电子结构和以往的铁基超导体完全不同：整个费米面没有空穴，而只存在电子。 封东来教授课题组的这一研究发现意味着，ＫｘＦｅ２Ｓｅ２这种新的铁基超导体的配对机制及超导对称性都与其他已知铁基超导体不同，之前建立的铁基超导体的普遍图像将可能遭到颠覆。 陈仙辉等人利用ＦｅＡｓ自助熔剂法合成制备了新的１２２母体单晶材料ＥｕＦｅ２Ａｓ２，并对Ｅｕ位的Ｌａ掺杂单晶材料进行了制备生长。 之后，比较系统地测试了Ｌａ掺杂ＥｕＦｅ２Ａｓ２单晶材料在不同磁场中的磁化率、电阻率和比热，研究结果发现Ｅｕ２＋的磁性子的晶格具有变磁性，在一定的磁场中会发生Ａ型反铁磁性到铁磁性的转变。 随磁场强度增加，比热波动被控制，并且向低温方向转移，到达临界磁场强度后继续增强磁场，比热峰继而向高温方向漂移，该行为可导致变磁性。 在反铁磁态时，磁化率拥有有与ＳＤＷ相同的两度对称性，但是在铁磁态时，该两度对称磁化率行为将消失； 此外，当ＳＤＷ随镧掺杂被压制时，铁磁态更易在磁场下形成。 由此，便提出了各向异性的交换模型来理解实验现象。最后给出了ｘ＝０和０．１５单晶样品的详细的Ｈ－Ｔ相图和可能的磁结构［８］。 美国能源部橡树岭国家实验室的Ｓｉｎｇｈ等人对ＦｅＳｅ、ＦｅＳ和ＦｅＴｅ的电子结构、费米面、声子谱、磁性、电声耦合等进行了等密度泛函计算研究，提出掺杂的ＦｅＴｅ和Ｆｅ（Ｓｅ，Ｔｅ）都可能具有超导电性，特别是ＦｅＴｅ的自旋密度波具有更强的稳定性，因此掺杂的ＦｅＴｅ可能会拥有比ＦｅＳｅ更高的临界温度。 美国杜兰大学Ｍａｏ领导的研究小组制备出Ｆｅ（Ｓｅ１ｘＴｅｘ）０．８２系列多晶样品，发现０≤ｘ＜０．１５和０．３＜ｘ＜１．０两种超导相，在０．１５≤ｘ≤０．３范围内，两种超导相共存，在０．３＜ｘ＜１．０范围内，常压Ｔｃ最高可以达到１４Ｋ。 更为重要的是，研究发现只有当样品变为ＦｅＴｅ０．８２时，超导现象才会被抑制［９，１０］。Ｔａｋａｎｏ小组宣布用固相反应法成功合成了新型铁基超导材料ＦｅＴｅ１－ｘＳｘ（ｘ＝０．１，０．２）。 研究结果显示，Ｓ取代效应抑制了母体ＦｅＴｅ在８０Ｋ时结构相的转变，这成为ＦｅＴｅ１－ｘＳｘ实现超导体的关键所在。 王楠林课题组借助Ｂｒｉｄｇｍａｎ法生长出Ｆｅ１．０５Ｔｅ和Ｆｅ１．０３Ｓｅ０．３０Ｔｅ０．７０单晶样品，并开展了细致的物性研究工作，揭示出额外铁离子对其性质的重要影响。 2总结与展望 铁基超导体具有高的、非常规的上临界场和较小的各向异性，并且相对铜氧化物超导体具有更大的想干长度，这些导致这类材料具有很大的应用潜力。 就机理而言，反铁磁涨落对超导是否有直接影响非常重要。所有欠掺杂的铁基超导材料反铁磁序是非常值得研究人员所探索的。阐明超导机理、费米面的形态以及其随掺杂的演化规律均可从单晶样品上获得可靠数据。 具有更高Ｔｃ的新超导体的发现可以从空穴掺杂、新结构或者多层的思路去探索研究。 铁基超导材料研究正在持续升温，新的发现层出不穷。 我国科研机构，特别是中国科学院，开展了卓有成效的研究工作，在以新型铁基超导体研究为核心的新一轮高温超导材料研究热潮 ２６
铁基超导体 对于现代人来说，超导已经不再是一件什么神秘的事情了，普通的中学生就已经知道了所谓的超导现象：当导体的温度降到一个临界温度时电阻会突然变为零。处于超导状态的导体称之为超导体。超导体除了电阻为零的特殊性质之外，人们后来又发现了它的另一个神奇的性质——完全抗磁性，也就是说超导体内的磁感应强度为零，把原来存在于体内的磁场也完全“排挤”出去。这一现象也被称为“迈斯纳效应”。正是由于超导体的这一性质，而铁基材料通常具有铁磁性，因此被认为最不具备成为高温超导材料的条件。但最近的科研结果却打破了这一传统的束缚，铁基超导材料成为了高温超导研究领域的一个“重大进展”。 铁基超导体的发现历程 高温超导是指材料在某个相对较高的临界温度，电阻突降至零。1986年，美国科学家发现了第一种高温超导材料——镧钡铜氧化物。自那以后，铜基超导材料成为全世界物理学家的研究热点，超导体的临界温度也不断“飙升”，在短短几年中，铜氧化合物的超导临界转变温度就被提高到134K（常压）和164K（高压）。然而直至今日，对于铜基超导材料的高温超导机制，物理学界仍未形成一致看法，这也使得高温超导成为当今凝聚态物理学中最大的谜团之一。因此很多科学家都希望在铜基超导材料以外再找到新的高温超导材料，从而能够使高温超导机制更加明朗。
2008年2月23日，日本科学技术振兴机构和东京工业大学联合发布公报称，东京工业大学教授Hosono的研究小组合成了氟掺杂钐氧铁砷化合物。该化合物是一种由绝缘的氧化镧层和导电的砷铁层交错层叠而成的结晶化合物。纯粹的这种物质没有超导性能，但如果把化合物中的一部分氧离子转换成氟离子，它就开始表现出超导性，并且在26K（零下247摄氏度）时具有超导特性。其实在2006和2007年Hideo Hosono小组就已经分别报道在LaFePO 和LaNiPO 材料中发现转变温度为2到7K的 超导电性。但这一次却立刻引发 了人们对这一体系的强烈关注 （下图为LaFeAsO的晶体结构）。 3月14日，中科院物理所闻海虎， 在镧氧铁砷 (LaOFeAs) 材料中用二价金属替换三价的La，在空穴型掺杂中取得重要进展，临界温度达到25K。3月25日，中国科技大学陈仙辉领导的科研小组又报告，氟掺杂钐氧铁砷化合物在临界温度43开尔文（零下230.15℃）时也变成超导体。3月28日，中国科学院物理研究所赵忠贤领导的科研小组报告，氟掺杂镨氧铁砷化合物的高温超导临界温度可达52开尔文（零下221.15℃）。4月13日该科研小组又有新发现：氟掺杂钐氧铁砷化合物假如在压力环境下产生作用，其超导临界温度可进一步提升至55开尔文（零下218.15℃，将这场追求铁基高临界温度的竞争推向高潮，并保持着目前为止铁基超导体的临界温度最高纪录。 新的超导机制有望取得突破
超导体的发展史 1911年： 1911年，荷兰科学家卡末林—昂内斯（Heike Kamerlingh-Onnes）用液氦冷却汞，当温度下降到4.2K（﹣268.95℃）时，水银的电阻完全消失，这种现象称为超导电性，此温度称为临界温度。根据临界温度的不同，超导材料可以被分为：高温超导材料和低温超导材料。 1933年： 1933年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，磁感应线将从超导体中排出，不能通过超导体，这种现象称为抗磁性。 1973年： 1973年，发现超导合金――铌锗合金，其临界超导温度为23.2K（﹣249.95℃），这一记录保持了近13年。 1986年： 1986年，设在瑞士苏黎世的美国IBM公司的研究中心报道了一种氧化物（镧钡铜氧化物）具有35K（﹣240.15℃）的高温超导性。此后，科学家们几乎每隔几天，就有新的研究成果出现。1986年，美国贝尔实验室研究的超导材料，其临界超导温度达到40K（﹣235.15℃）液氢的“温度壁垒”（40K）被跨越。 1987年： 1987年，美国华裔科学家朱经武以及中国科学家赵忠贤相继在钇－钡－铜－氧系材料上把临界超导温度提高到90K（﹣185.15℃）以上，液氮的“温度壁垒”（77K）也被突破了。1987年底，铊－钡－钙－铜－氧系材料又把临界超导温度的记录提高到125K（﹣150.15℃）。从1986－1987年的短短一年多的时间里，临界超导温度提高了近100K。 来自德国、法国和俄罗斯的科学家利用中子散射技术，在高温超导体的一个成员单铜氧层Tl2Ba2CuO6+δ中观察到了所谓的磁共振模式，进一步证实了这种模式在高温超导体中存在的一般性。该发现有助于对铜氧化物超导体机制的研究。 1988年：
第一性原理计算的理论方法 随着科技的发展，计算机性能也得到了飞速的提高，人们对物理理论的认识也更加的深入，利用计算机模拟对材料进行设计已经成为现代科学研究不可缺少的研究手段。这主要是因为在许多情况下计算机模拟比实验更快、更省，还得意于计算机模拟可以预测一些当前实验水平难以达到的情况。然而在众多的模拟方法中，第一性原理计算凭借其独特的精度和无需经验参数而得到众多研究人员的青睐，成为计算材料学的重要基础和核心计算。本章将介绍第一性原理计算的理论基础，研究方法和ABINIT软件包。 1.1 第一性原理 第一性原理计算( 简称从头计算，the abinitio calculation) ，指 从所要研究的材料的原子组分出发，运用量子力学及其它物理规律，通过自洽计算来确定指定材料的几何结构、电子结构、热力学性质和光学性质等材料物性的方法。基本思想是将多原子构成的实际体系理解成为只有电子和原子核组成的多粒子系统，运用量子力学等最基本的物理原理最大限度的对问题进行”非经验”处理。【1】第一性原理计算就只需要用到五个最基本的物理常量即( m o.e.h.c.k b ) 和元素周期表中各组分元素的电子结构，就可以合理地预测材料的许多物理性质。用第一性原理计算的晶胞大小和实验值相比误差只有几个百分点，其他性质也和实验结果比较吻合，体现了该理论的正确性。
第一性原理计算按照如下三个基本假设把问题简化： 1．利用Born-Oppenheimer 绝热近似把包含原子核和电子的多粒子问题转化为多电子问题。 2．利用密度泛函理论的单电子近似把多电子薛定谔方程简化为比较容易求解的单电子方程。 3．利用自洽迭代法求解单电子方程得到系统基态和其他性质。以下我将简单介绍这些第一性原理计算的理论基础和实现方法：绝热近似、密度泛函理论、局域密度近似(LDA)和广义梯度近似(GGA)、平面波及赝势方法、密度泛函的微扰理论、热力学计算方法和第一性原理计算程序包ABINIT。 1．2量子力学与Born-Oppenheimer 近似固体是由原子核和核外的电子组成的，在原子核与电子之间，电子与电子之间，原子核与原子核之间都存在着相互作用。从物理学的角度来看，固体是一个多体的量子力学体系【2】，相应的体系哈密顿量可以写成如下形式： H (r,R) E H(r ,R) (1-1) 其中r,R 分别代表所有电子坐标的集合、所有原子核坐标的集合。在不计外场作用下，体系的哈密顿量日包括体系所有粒子( 原子核和电子) 的动能和粒子之间的相互作用能，即 H H e H N H e N (1-2) 其中，以是电子部分的哈密顿量，形式为： 22 1 e2 H e(r) r2i 1 e(1-3)
铁基超导体研究取得重要进展 [本刊讯]近日，中国科学技术大学合肥微尺度物质科学国家实验室、中国科学院强耦合量子材料物理实验室的陈仙辉教授研究组在铁基超导研究领域取得了重大进展，成功发现了一种新的铁基超导材料（Li0.8Fe0.2）OHFeSe，其超导转变温度高达40开以上，并与美国国家标准技术研究所中子研究中心的黄清镇博士以及中科大吴涛教授等几个研究组合作，确定了该新材料的晶体结构并发现超导电性和反铁磁共存。相关研究成果在线发表在12月15日的Nature Materials上。 铁基高温超导体是目前凝聚态物理领域的研究热点，其机理还没有得到完全理解，FeSe类超导体以其诸多独特的性质被认为是研究铁基超导机理的理想材料体系。尤其是近期报道的生长于SrTiO3衬底上的FeSe单层薄膜的零电阻转变温度高达100开以上，更加激起了科学家对于这一体系的浓厚兴趣。然而，对于FeSe类超导材料，目前研究较为广泛的AxFe2Se2（A=K，Rb，Cs）体系存在严重的相分离，反铁磁绝缘相与超导相的共生导致该类材料的结构与性质非常复杂，从而使得研究其内在的物理机制变得非常困难。而FeSe 单层薄膜以及通过液氨等低温液相插层方法合成的Lix（NH2）y（NH3）1-yFe2Se2等化合物在空气中极不稳定，无法深入研究其物理性质。为了能够深入探究铁基高温超导的物理机制，亟需寻找到新的具有高的超导转变温度且空气稳定。并适合物理测量的FeSe类超导材料。 陈仙辉研究组首次利用水热反应方法成功发现了一种新的FeSe类超导材料（Li0.8Fe0.2）OHFeSe，超导转变温度高达40开以上。通过结合X射线衍射。中子散射和核磁共振三种技术手段精确确定了该新材料的晶体结构。此外，发现该结构中严重畸变的FeSe4四面体
[键入公司名称] 铁基超导体材料[键入文档副标题] 吕鸿燕 14园林本2 1407220221
铁基超导体材料 以赵忠贤、陈仙辉、王楠林、闻海虎、方忠为代表的中国科学院物理研究所和中国科学技术大学研究团队因为在“40K以上铁基高温超导体的发现及若干基本物理性质研究”方面的突出贡献获得了国家自然科学一等奖。之前，这一奖项已经连续3年空缺。 超导，全称超导电性，是20世纪最伟大的科学发现之一，指的是某些材料在温度降低到某一临界温度，或超导转变温度以下时，电阻突然消失的现象。具备这种特性的材料称为超导体。 超导是物理世界中最奇妙的现象之一。正常情况下，电子在金属中运动时，会因为金属晶格的不完整性（如缺陷或杂质等）而发生弹跳损耗能量，即有电阻。而超导状态下，电子能毫无羁绊地前行。这是因为当低于某个特定温度时，电子即成对，这时金属要想阻碍电子运动，就需要先拆散电子对，而低于某个温度时，能量就会不足以拆散电子对，因此电子对就能流畅运动。 通常的低温超导材料中，电子是通过晶格各结点上的正离子振动而结合在一起的。但大多数的物理学家都认为，这一电子对结合机制并不能解释临界温度最高可达138开尔文（零下135.15℃）的铜基材料超导现象。每一种铜基超导材料都是由层状的“铜－氧”面组成，其中的电子是如何成对的，仍是未解难题。 在超导研究的历史上，已经有10人获得了5次诺贝尔奖，其科学重要性不言而喻。目前，超导的机理以及全新超导体的探索是物理学界最重要的前沿问题之一。它仿佛是镶嵌在山巅的一颗璀璨明珠，吸引着全世界无数的物理学家甘愿为之攀登终生。同时，超导在科学研究、信息通讯、工业加工、能源存储、交通运输、生物医学乃至航空航天等领域均有重大的应用前景，受到人们的广泛关注。 继铜基超导材料之后，日本和中国科学家最近相继报告发现了一类新的高温超导材料——铁基超导材料。美国《科学》杂志网站报道说，物理学界认为这是高温超导研究领域的一个“重大进展”。 高温超导是指材料在某个相对较高的临界温度，电阻突降至零。1986年，科学家发现了第一种高温超导材料——镧钡铜氧化物。自那以后，铜基超导材料成为全世界物理学家的研究热点。
超导材料的研究进展 陈志义 2011326690110 应用物理11（1）班 摘要：超导是金属或合金在较低温度下电阻变为零的性质。超导材料是当代材料科学领域一个十分活跃的重要前沿，其发展将推动功能材料科学的深入发展。高温超导材料经过近 20年的研发，已经初步进入了大规模实际应用和产业化。随着超导材料临界温度的提高和材料加工技术的发展，它将会在许多高科技领域获得重要应用。 关键词：超导高温超导体进展超导超导材料临界温度进展 引言：随着社会的进步，工业的发展，人们对能源的需求量越来越大。但是，像石油、煤等能源储备有限且不可再生。故而，如何在有限能源的条件下使社会健康稳步地发展，亦即如何做到可持续发展成了当今人们亟需解决的问题。对于这些问题的解决方法，超导材料表现出了巨大的潜力。长期以来，如何找到一种完全没有电阻，能消除电能损耗的导电材料，一直是物理学家和材料科学工作者梦寐以求的愿望。1911年，荷兰物理学家卡麦林·昂尼斯首次意外地发现了超导现象：将水银冷却到接近绝对零度时，其电阻突然消失。这一现象的发现为解决电路损耗带来了福音。从此，对于超导材料的研究如火如荼。 一、超导材料的概念 超导材料是在低温条件下能出现超导电性的物质。超导材料最独特的性能是电能在输送过程中几乎不会损失。超导材料的发展经历了从低温到高温的过程，经过无数科学家的努力，超导材料的研究已经取得了巨大的发展。近年来，随着材料科学的发展，超导材料的性能不断优化，实现超导的临界温度也越来越高。高温超导材料的制备工艺也得到了长足的发展，一些制备高温超导材料的材料陆续被科学家发现。现在，超导材料的研究主要集中在超导输电线缆，超导变压器等电力系统方面，还有，利用超导材料可以形成强磁场，是超导材料在磁悬浮列车的研究上有了用武之地，另外，超导材料在医学，生物学领域也取得了很大的成就。超导材料的研究未来，超导材料的研究将会努力向实用化发展。一旦室温超导体达到实用化、工业化，将对现代文明社会中的科学技术产生深刻的影响。 二、超导材料的分类 超导材料分为低温超导材料和高温超导材料。 1、低温超导材料 何谓低温超导材料？低温超导材料是具有低临界转变温度(T c<3OK=在液氦温度条件下工作)的超导材料，分为金属、合金和化合物。具有实用价值的低温超导金属是Nb(铌)，T c 为9.3K已制成薄膜材料用于弱电领域。合金系低温超导材料是以Nb为基的二元或三元合金组成的β相固溶体，T c在9K以上。低温超导材料一般都需在昂贵的液氦环境下工作,由于液氦制冷的方法昂贵且不方便，故低温超导体的应用长期得不到大规模的发展。低温超导材料的应用分为：强电应用，主要包括超导在强磁场中的应用和大电流输送；弱电应用，主要包括超导电性在微电子学和精密测量等方面的应用。 2、高温超导材料 高温超导体材料(HTS)具有超导电性和抗磁性两个重要特性。要让超导体得到现实的应用，首先要有容易找到的超导材料。即主要研究方向就是寻找能在较高温度下存在的超导体材料。高温超导材料用途非常广泛，大致可分三大类：大电流应用、电子学应用和抗磁性应用。大电流应用是由于超导材具有零电阻和完全的抗磁性，因此只需消耗极少的电能，就可以获得的稳定强磁场。超导体的基本特性之一是当它处于超导态时具有理想的导电性，同时由于其载流能力远远强于常规导体，因此，利用超导体可以传输大电流和产生强磁场，并且没有电阻热损耗。电工设备的基本特点是大电流、强磁场和高电压，因此在电工设备中使用超导材料可以减少电气损耗、提高效率、缩小体积、减轻重量、降低成本，还可以提高装置
《磁性材料的研究进展》 学院：物理与材料科学学院 班级：13级材料物理 姓名: 王郁 学号：B51314019 指导老师：李秋菊 完成日期：2016年5月11日
摘要： 目前，磁性材料蓬勃发展，磁性材料的应用已渗透到国防、工业、信息等各个领域，对我们的生活产生了巨大的影响。同时，各种新磁性材料的诞生，也不断推动着现代材料科学的进展。本文对磁性材料进行了概述，并简介了其最新研究进展，尤其是对稀土磁性材料、巨磁电阻材料、纳米微晶磁性材料的研究进展进行了详细论述。 关键词： 磁性材料铁氧体稀土磁性材料巨磁电阻材料 前言 磁性材料广义上分为两大类:软磁材料和硬磁材料。软磁材料能够用相对低的磁场强度磁化,当外磁场移走后保持相对低的剩磁。软磁材料的矫顽力为400～0116A?m-1 ,主要应用于任何包括磁感应变化的场合。硬磁材料是在经受外磁场后能保持大量剩磁的磁性材料,这类磁性材料的典型矫顽力值,Hc为10～1000kA?m-1 ,具有高Hc值的硬磁材料称为永磁材料,主要用于提供磁场。磁性材料的磁导率、矫顽力、磁致损失、剩磁和磁稳定性是结构敏感性的,这些性能可以通过加工(包括机械加工和热处理)来控制。目前,磁性材料的研究方向主要有软磁材料、硬磁材料、磁力学材料、磁电子材料。磁性材料的进展大致上分几个历史阶段：当人类进入铁器时代时，标志着金属磁性材料的开端。直到18世纪，金属镍、钴相继被提炼成功，这一漫长的历史时期是3d过渡族金属磁性材料生产与原始应用的阶段；20世纪初期，FeSi、FeNi、FeCoNi磁性合金人工制备成功，并广泛地应用于电力工业、电机工业等行业，成为3d过渡族金属磁性材料的鼎盛时期；从20世纪50年代开始，3d过渡族的磁性氧化物(铁氧体)逐步进入生产旺期，由于铁氧体具有高电阻率，高频损耗低等优点，从而为当时兴起的无线电、雷达等工业的发展提供了所必需的磁性材料，标志着磁性材料进入到铁氧体的历史阶段；1967年，SmCo合金问世，这是磁性材料进入稀土-3d化合物领域的历史性开端。巨磁致收缩材料与稀土磁光材料的问世更丰富了稀土-3d化合物磁性材料的内涵。1972年的非晶磁性材料与1988年的纳米微晶材料的呈现，更添磁性材料新风采。1988年，磁电阻效应的发现揭开了自旋电子学的序幕．因此从20世纪后期延续至今，磁性材料进入了前所未有的兴旺发达时期，并融入到信息行业，成为信息时代重要的基础性材料之一。 1、磁性材料的分类 磁性材料从材质和结构上讲，可分为金属及合金磁性材料和“铁氧体磁性材料两大类，铁氧体磁性材料又分为多晶结构和单晶结构材料[1]。从应用功能上讲，磁性材料分为：软磁材料、永磁材料、磁记录-矩磁材料、旋磁材料等种类。软磁材料、永磁材料、磁记录-矩磁材料中既有金属材料又有铁氧体材料；而旋磁材料和高频软磁材料就只能是铁氧体材料了，因为金属在高频和微波频率下将产生巨大的涡流效应，导致金属磁性材料无法使用，而铁氧体的电阻率非常高，将有效的克服这一问题、得到广泛应用。磁性材料从形态上讲。包括粉体材料、液
