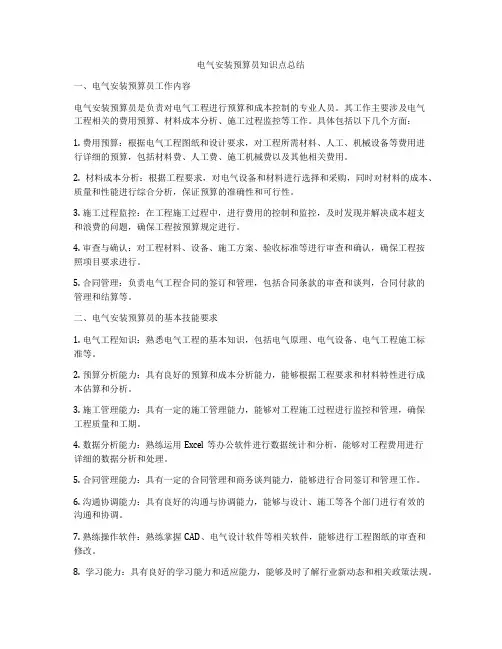

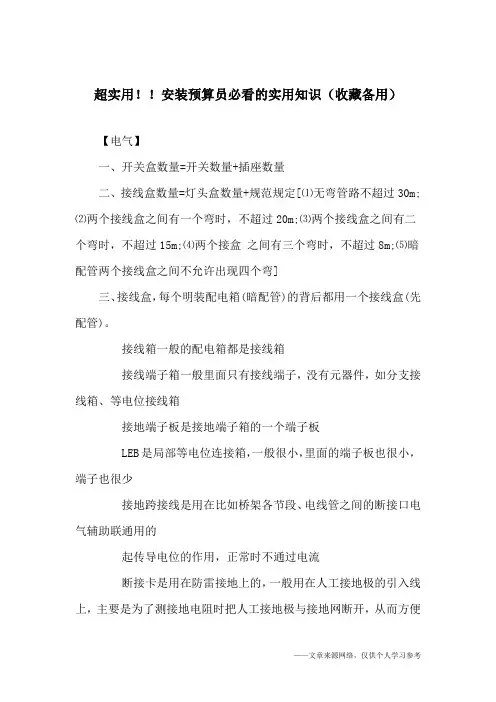

安装预算员-电气工程识图前基础知识汇总
（一）直流系统
1．两线制直流系统
直流两线制配电系统应予接地。但以下情况可不接地：备有接地检测器并在有限场地内只向工业设备供电的系统；线间电压等于或低于50V，或高于300V、采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统；最大电流在0.03A 及以下的直流防火信号线路。
2．三线制直流系统
三线制直流供电系统的中性线宜直接接地.
（二）交流系统
1．低于50V 的交流线路
一般不接地，但具有下列任何一条者应予接地；（1）由变压器供电，而变压器的电源系统对地电压超过150V；（2）由变压器供电，而变压器的电源系统是不接地的；（3）采取隔离变压器的，不应接地，但铁芯必须接地；（4）安装在建筑物外的架空线路。
2．50～1000V 的交流系统
符合以下条件时可作为例外，不予接地：（1）专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统；（2）专为工业调速传动系统供电的整流器的单独传动系统；（3）由变压器供电的单独传动系统，变压器一次侧额定电压低于1000V 的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。
3．l～10kV 的交流系统
根据需要可进行消弧线圈或电阻接地。但供移动设备用的1～10kV 交流系统应接地。（三）移动式和车载发电机
1．移动式发电机
在下列条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和（或）发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。
2．车载发电机
在符合下列全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。（1）发电机的机架接地连接到车辆的框架上；（2）发电机只向装在车辆上的设备和（或）通过装在车辆上或发电机上的插座内软线和插头连接设备供电；（3）设备的外露导电部分和插座上的接地端子连接到发电机机架上。
3．中性线的连接
当发电机为单独系统时，应将中性线连接到发电机机架上。
（四）电气设备
1．电气设备的下列外露导电部分应予接地
（1）电机、变压器、电器、手携式及移动式用电器具等的金属底座和外壳；（2）发电机中性点柜外壳、发电机出线柜外壳；（3）电气设备传动装置；（4）互感器的二次绕组；（5）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座，全封闭组合电器的金属外壳；（6）户内、外配电装置的金属构架和钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；（7）交、直流电力电缆接线盒、终端盒和膨胀器的金属外壳和电缆的金属护层、可触及的穿线的钢管、敷设线缆的金属线槽、电缆桥架；（8）金属照明灯具的外露导电部分；（9）在非沥青地面的居民区，不接地、消弧线圈接地和电阻接地系统中无避雷线架空电力线路的金属杆塔和钢筋混凝土杆塔，装有避雷线的架空线路的杆塔；（10）安装在电力线路杆塔上的开关设备、电容器等电气装置的外露导电部分及支架；（11）铠装控制电缆的金属护层，非铠装或非金属护套电缆闲置的1～2 根芯线；（12）封闭母线金属外壳；（13）箱式变电站的金属箱体。
2．电气设备的下列外露导电部分可不接地
（1）在非导电场所，例如有木质、沥青等不良导电地面及绝缘的墙的电气设备，当满足二、（一）4.（3）款采用非导电场所的要求时；（2）在干燥场所，交流额定电压50V 以下，直流额定电压120V以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外；（3）安装在配电屏、控制屏和电气装置上的电气测量仪表、继电器和其它低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；（4）安装在已接地的金属构架上电气接触良好的设备，如套管底座等，但爆炸危险场所除外；（5）额定电压220V 及以下的蓄电池室内的支架；（6）与已接地的机座之问有可靠电气接触的电动机和电器的外露导电部分，但爆炸危险场所除外。
3．外部导电部分
外部导电部分中可能有电击危险的地方应予接地，通常需要接地的部分如下：（l）建
筑物内或其上的大面积可能带电的金属构架可能与人发生接触时，则应予接地，以提高其安全性；（2）电气操作起重机的轨道和桁架；（3）装有线组的升降机框架；（4）电梯的金属提升绳或缆绳，如已与电梯本体连接成导电通路的则可不接地；（5）变电站或变压器室以外的线间电压超过750V 的电气设备周围的金属间隔、金属遮栏等类似的金属围护结构；（6）活动房屋或旅游车中的裸露的金属部分，包括活动房屋的金属结构、旅游车金属车架应接地。
（一）接地的作用分类
一般分为保护性接地和功能性接地两种；
1．保护性接地
（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。这种接地，也是狭义的“保护接地”。（2）防雷接地将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。（3）防静电接地将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。（4）防电蚀接地地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。
2．功能性接地
（1）工作按地为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般为中性点，直流一般为中点，在电子设备系统中，则称除电子设备系统以外的交直流接地为功率地。（2）逻辑接地为了确保稳定的参考电位，将电子设备中的适当金属件作为“逻辑地”，一般采用金属底板作逻辑地。常将逻辑接地及其它模拟信号系统的接地统称为直流地。（3）屏蔽接地将电气干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子设备产生的干扰影响其它电子设备。（4）信号接地为保证信号具有稳定的基准电位而设置的接地，例如检测漏电流的接地，阻抗测量电桥和电晕放电损耗测量等电气参数测量的接地。
（二）按接地形式分类
接地极按其布置方式可分为外引式接地极和环路式接地极。若按其形状，则有管形、带形和环形几种基本形式。若按其结构，则有自然接地极和人工接地极之分。用来作为自然界地极的有：上下水的金属管道；与大地有可靠连接的建筑物和构筑物的金属结构；敷设于地
下而其数量不少于两根的电缆金属包皮及敷设于地下的各种金属管道。但可燃液体以及可燃或爆炸的气体管道除外。用来作为人工接地极的，一股有钢管、角钢、扁钢和圆钢等钢材。如在有化学腐蚀性的土壤中，则应采用镀锌的上述几种钢材或铜质的接他极。接地装置的示意图如图25所示。
电气设备敷设接地装置后当然较没有敷设接地装置时要安全得多。但是接地装置的布置形式如果是单根接地极或外引式接地极，那末由于电位分布的不均匀，人体仍不免要受到电击的危险。此外，单根接地极或外引式接地极的可靠性也比较差。从图25我们知道，外引式接地极与室内接地干线相连接仅依靠两条干线。若这两条干线发生损伤时，整个接地干线就与接地极断绝。当然，两条干线同时发生损伤的情况是比较少的。为了消除单根接地极或外引式接地极的缺点，我们可以敷设环路式接地极，如图26（a）。环路式接地极的电位分布是很均匀的。人体的接触电压Ut 和跨步电压Uk是比较小的。但是接地极外部的电位分布仍不均匀，其跨步电压仍是很高的，如图26（b）。为了避免这种缺点，可在环路式接地极外敷设一些与接地极没有连接关系的扁钢。这样，接地极外的电位分布，就如图26（c）所示的平坦地下降了。因此，在一切情况下，应优先考虑采用环路式接地极。只有在采用环路式接地极有困难或费用较多时，才采用外引式接地极。
1\电气图纸的分类包括变配电工程施工图、动力工程施工图、照明工程施工图、防雷接地工程施工图、弱电工程施工图、架空线路施工图。
2\电气图纸的组成包括图纸目录；设计说明；系统图；平面图；大样图；原理图；设备材料表等。

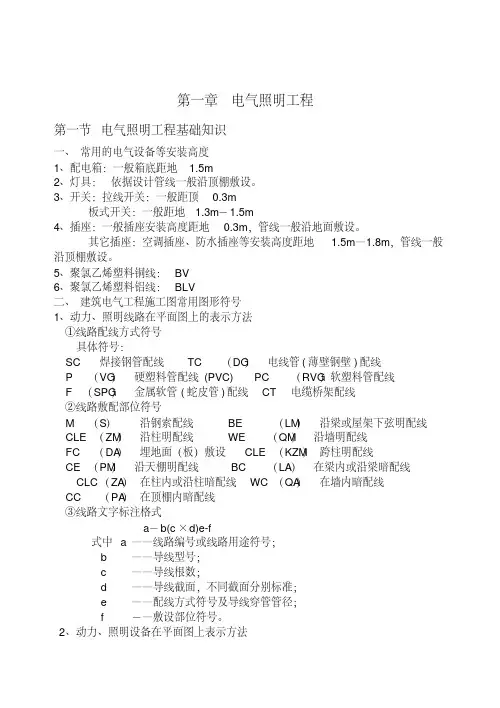

3\电气线路文字标注格式a－b（c×d）e－f。a表示线路编号或线路用途符号、b表示导线型号、c表示导线根数、d表示导线截面、e表示配线方式符号及导线穿管管径、f表示敷设部位符号。
4\灯具安装的标注方法a－b（c×d×L）/e－f。a表示灯具数量、b表示灯具型号或编号、c表示灯具发光体的数量、d表示发光体功率、L表示发光体光源种类、e表示灯具安装高度、f表示灯具安装方式。
5\电力系统的组成部分包括发电厂发电、变电站升压、高压架空输配电线路系统输电、变电站降压、城市高压输配电线路系统配电、高压配电柜受电、用户变压器降压。
6\建筑电气工程组成部分有低压配电柜、配电线路、开关箱、控制开关、负荷。
7\电气安装工程常用的管材包括镀锌钢管、镀锌电线管、塑料电线管、金属软管。
8\电气安装工程常用的电线包括单塑聚氯乙烯铜芯电线（BV）、双塑聚氯乙烯铜芯电线（BVV）、难燃单塑聚氯乙烯铜芯电线（ZR－BV）、难燃双塑聚氯乙烯铜芯电线（ZR－BVV）、耐火单塑聚氯乙烯铜芯电线（NH－BV）、耐火双塑聚氯乙烯铜芯电线（NH－BVV）。
9\电线截面有1.0mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2。
10\电气安装工程常用的电缆包括普通电缆（VV）、铠装电缆（VV22）、控制电缆（KVV）、难燃电缆（ZR－VV）、难燃铠装电缆（ZR－VV22）、难燃控制电缆（ZR－KVV）、耐火电缆（NH－VV）、耐火控制电缆（NH－KVV）。
11\电气安装工程常用的电缆规格包括单芯、双芯、三芯、四等芯、国标四芯（3＋1）、非标四芯（3＋1）、五等芯、国标五芯（4＋1）、非标五芯（4＋1）、国标五芯（3＋2）、非标五芯（3＋2）。
12\灯具包括：白炽灯、荧光灯、吸顶灯、吊灯、组合花灯、筒灯、应急灯、指示灯等等。13\室内电气配线工程包括明配线路：线码配线、槽板配线、线管配线、线槽配线、护套线配线、纲索配线。暗配线路：线管配线。电缆线路：直埋敷设、管内敷设、桥架敷设。14\控制电器有闸刀开关、铁壳开关、组合开关、空气开关。保护电器：熔断器、漏电保护器。
15\建筑弱电系统工程包括共用天线有线电视系统、电话通讯系统、广播音响系统、火灾自动报警和自动灭火系统、闭路电视监控系统、安全防范系统、综合布线系统。
16\民用建筑低压配电系统接地形式有TN系统、TT系统、IT系统。
17\而TN系统是最为常见的一种，是指电力系统有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。按照中性线与保护线组合情况，可分为TN—S系统、TN—C系统、TN—C—S系统。
18\按照我国《建筑物防雷设计规范》（GB50057-94）的要求，我国建筑物防雷标准共分为第一类防雷建筑物、第二类防雷建筑物、第三类防雷建筑物三种。
19\建筑物的防雷措施包括安装避雷针、避雷带、避雷网、避雷笼网、防雷引下线、防雷接地装置等。
防雷及接地装置计算规则
1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
12、降阻剂的埋设以“kg”为计量单位。
13、接地网的调试规定如下：
(1)接地网接地电阻的测定。一般的发电厂或变电站连为一个体的母网，按一个系统计算；
自成母网不与厂区母网相连的独立接地网，另按一个系统计算，虽然最后也将各接地网联在一起，但应按各自的接地网计算，不能作为一个网，具体应按接地网的试验情况而定。
(2)避雷针接地电阻的测定。每一避雷针有单独接地网(包括独立的避雷针、烟囱避雷针等)时，均按一组计算。
(3)独立的接地装置按组计算。如一台柱上变器压有一个独立的接地装置，即按一组计算。
建筑识图的基础知识 一幅完整的图纸是由幅面线，图框线,标题栏，会签栏， 图纸有两种格式，横式和竖式(立式) 经常接触的图纸一共有5种 A0尺寸841*1189 A1尺寸594*841 A2尺寸420*594 A3尺寸297*420 A4尺寸210*297 A0---A2图纸除左侧边分别为10毫米,A3—A4除左侧边分别为5毫米 左侧边统一为25毫米,(长边可以适当增加) 标题炼的格式 大小为240*40毫米左右,标题栏主要分为五个区,分别为设计单位名称区, 工程名称区,图名区,签字区,图号区. (制图作业的标题栏的标准格式,统一在右下角作个140*32的框,详细的内容包括校名,姓名,专业,班级,学号,NO.,日期,审核及成绩,图号) 会签栏一般位于图纸的左上方,,大小为100*20,平分为四个框基本线宽为B,数值为2.0, 1.4, 0.7, 0.5, 0.35毫米, 用途:主要可见轮廓线.,以实线为主. 在实线里分为粗宽细三种,在中线里为0.5B 最细的线宽为0.25B主要用途,可见轮廓线,图例线 虚线:粗,中,细.线宽为B,0.5B,.25B 粗虚线有关制图标准 中虚线用于不可见轮廓线 细虚线用于不可见轮廓线或图例线 单点划线:粗,中,细,线宽同上.细点划线用于中心线,轴线. 双点划线,线宽同上,经常采用细点划线,主要用于假想轮廓线,成型前始轮廓线 折断线:线宽为0.25B,主要用于断开界限, 波浪线,线宽0.25B用途同上.
实线(Continuous) 虚线(Dashed) 单点画线(Long Dashed Dotted) 双点画线((Long Dashed Dotted double dotted) 折断线(bread line) (lines with zigzags) 波浪线(continuous freehand) 中文一般采用长仿宋体.高度不小于3.5毫米. 常用字高分别为3.5, 5 ,7 ,10,14 ,20 宽度为字高的0.7倍 常用的比例有1:1 1:2 1:5 1:10 1:20 1:50 :100 1:200 1:500 1:1000 1:2000 1:5000 1:10000 1:20000 1:50000 1:100000 1:200000 可用比例有1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600 图纸的编排顺序 一套图纸主要由封面图纸目录设计说明和建筑设计图 如涉及结构核算给水排水,采暖空调,电器等 编排顺序 结构核算图积排水图采暖空调图电器等 第四张图纸放的是总平面图,(包含总平面,总天花,总地面) 先主后次,先简后繁 验收的规范
建筑工程识图基本知识 工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。 一、投影的概念和正投影 投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。投影可分为中心投影和平行投影两类。 由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。 由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
二、点、线、面的正投影 点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。 1.点的投影规律 点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。 2.直线的投影规律 直线的投影是直线两端点投影的连线。直线平行于投影面时的投影是直线，反映实长；直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。 3.平面的投影规律 平面的投影是平面轮廓线投影所围成的图形。平面平行投影面，投影反映实型；平面垂直于投影面，投影积聚为直线；平面倾斜于投影面，投影变形，面积缩小；平面上平行直线的投影仍然平行；平面上相交的直线，投影仍然相交，投影的交点也是交点的投影。 4.投影的积聚性与显实性 垂直于投影面的平面，其投影积聚为一条线，这个平面上的任意点、线、面都积聚于这条线上；垂直于投影面的直线，其投影积聚为一点，这条直线上任意点都积聚于这一点。投影的这种性质称投影的积聚性，能清楚的反映物体上的线、面位置。 与投影面平行的直线或平面，他们的投影反映实长和实型，能真实的反映物体上线、面的大小，投影的这一性质称投影的显实性。 投影的积聚性与显实性是判断物体的形状、看图和画图所必须掌握的最重要的两条规律。 5.三面投影 一个空间物体，一般有正反面、上下面、左右侧面三个方向的形状，因此工程上一般用三面正投影图反映三维物体的投影。即将物体放在三个互相垂直的投影面之间，按照正投影的方法做出物体三个侧面的正投影图，并将水平投影面和侧投影面沿与正立投影面的
建筑电气与智能化系系列 建筑电气识图与工程实例 第一章建筑电气工程识图基础 图纸是工程师的语言，而图例符号是这种语言的基本组成元素。设计部门用图纸表达设计思想和设计意图；生产部门用图纸指导加工与制造；使用部门用图纸作为编制招标标书的依据，或用以指导使用和维护；施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。建筑工程领域，任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力，读不懂图纸就和文盲一样，不可能胜任工作。 图纸的种类很多，常见的工程图纸分为两类：建筑工程图和机械工程图。建筑中使用的图纸是建筑工程图。它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。 各种图纸都有各自的特点及各自的表达方式。在不同的设计单位，尤其是各大设计院，往往有着不同的规定画法和习惯做法。但是也有许多基本规定和格式是各种图纸统一遵守的，比如国家标准的图例符号。下面是与电气识图有关的一些基础知识。 第一节建筑电气识图的基础概念 建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑电气产品
的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸；是编制建筑电气工程预算和施工方案，并用于指导施工的重要依据。它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。阅读建筑电气工程图，不但要掌握有关电气工程图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，而且还要掌握建筑电气工程图的特点及阅读的一般程序。这是识读建筑电气工程图的基础。 一、图纸的格式与幅面大小 一个完整的图面由边框线、图框线、标题栏、会签栏等组成。 由边框线所围成的图面，称为图纸的幅面。幅面的尺寸共分五类：A0-A4。A0、A1、A2号图纸一般不得加长，A3、A4号图纸可根据需要加长。 二、标题栏、会签栏 标题栏又名图标，是用以确定图纸的名称、图号、张次更改和有关人员签署等内容的栏目。标题栏的方位一般在图纸的下方或右下方，也可放在其他位置。但标题栏中的文字方向为看图方向，即图中的说明、符号均应以标题栏的文字方向为准。 标题栏的格式，我国还没有统一的规定，各设计单位的标题栏格式都不一样。常见的格式应有以下内容：设计单位、工程名称、项目名称、图名、图别、图号等。
第十五章建筑电气工程施工图 第一节电气工程施工图 一、电气工程施工图的组成及内容 电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面 图和安装大样图（详图）等。 1. 图纸目录 图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是 便于查找。 2. 设计说明 设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补 充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的 事项。 3. 图例材料表 主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方 式等。 4. 平面图 平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。平面图包 括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如 电话、电视、火灾报警、综合布线平面图）等。 5. 系统图 系统图是表明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分 配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格 型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。 6. 详图 详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。 二、电气施工图的一般规定 1. 电气图面的规定 幅面尺寸共分五类：A0～A4，见表15-1。 基本幅面尺寸（mm）表15-1 幅面代号A0A1A2A3 A4 宽×长（B×L）841×1189594×841420×591297×420 210×297 边宽（C）10 5 装订侧边宽25 绘制电气图所用的各种线条统称为图线。常用图线见表15-2。 2. 图例符号和文字符号 电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。 图线名称图线形式图线应用图线名称图线形式图线应用 粗实线电气线路，一次 线路点划线控制线 细实线二次线路，一般 线路双点划线辅助围框线 虚线屏蔽线路，机械
目录 一建筑电气工程图基本知识 (2) （一）、建筑电气工程施工图概念 (2) （二）、建筑电气工程图的类别 (3) （三）、建筑电气工程施工图的组成 (3) 二电气工程图的识读 (4) （一）、常用的文字符号及图形符号 (4) （二）、读图的方法和步骤 (6) （一）、模拟项目图纸组成 (21) （二）、电力系统的组成 (21) （三）、总干线 (21) （四）、配电系统识读 (21) （五）、平面图 (23)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、
第一章建筑识图基本知识 1.1建筑制图标准和规范 依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准 一、图幅与图框 1、图幅：图纸的大小 l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2 A1：841×594 A2：594×420 A3:420×297 A4：297×210 2、图框：做图区域的界限 a：装订边宽度，无论多大的图幅，装订边宽度不变
c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标） 反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等 2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术， 会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。 三、 图线 1、 线宽组及线型 线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /4
2、图线画法 1）同张图纸，同比例的图样应采用相同线宽组 2）图框、标题栏的界限用b线绘制 3）平行线之间的间隔不能小于0.7，避免误认为一条线 4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。只有虚线是实线的延长线时，应留空隙 5）图形小时可以用细实线代替单点长划线、双点长划线 四、字体
工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。写字方法：横平竖直，注意起落，结构匀称，填满方格。 五、比例 图形与实物相应线性尺寸之比。写在图名右侧，用小一号或小二号字体书写。 常用比例：1：1，1：2，1：5等，P11表。 六、尺寸标注 标注要求: 正确、完整、清晰、合理。 1、尺寸组成 四个要素： ①尺寸界限：控制所注尺寸范围的线，应用细实线绘制，一般应与被注长度垂直；其一端应离开图样轮廓线不小于2 mm。另一端宜超出尺寸线2～3 mm。必要时，图样的轮廓线、轴线或中心线可作用尺寸界线 ②尺寸线：是用来注写尺寸的，必须用细实线单独绘制，应与被注长度平行，且不宜超出尺寸界线。任何图线或其延长线均不得用作尺寸线。 ③尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向与尺寸界线成顺时针角，长度宜为2～3 mm。半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示 ④尺寸数字：是建筑施工的主要依据，建筑物各部分的真实大小应以
全面的给排水工程基础知识及识图方法室内给排水系统的组成： 室内给水系统的给水方式：
1、直接给水方式 特点：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。适用场所：水量、水压在一天内均能满足用水要求的用水场所。 2、设水箱的给水方式 特点：供水可靠，系统简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。适用场所：供水水压、水量周期性不足时采用。 设有贮水池、水箱和水 泵的给水方式 特点：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。
4、气压给水方式 特点：供水可靠，无高位水箱，但水泵效率低、耗能多。适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。 5、分区给水方式 特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。适用场所：供水压力只能满足建筑下层供水要求时采用。 管道敷设方式： 1、给水管道有两种敷设方式：明装和暗装； 2、室内排水管道一般为明装，美观要求较高的场所可暗装。
管道的连接方式： 1、螺纹连接（丝接）—主要适用于钢管、塑料管； 2、焊接连接—主要适用于钢管； 3、法兰连接—主要适用于钢管、铸铁管； 4、胶水粘接—主要适用于塑料管； 5、热熔连接—主要适用于PPR管、PE管； 6、电熔连接—主要适用于PE管； 7、承插连接—主要适用有铸铁管； 8、卡箍连接—主要适用于钢管（一般用于消防系统）； 9、压接连接—主要用于薄壁不锈钢管。 螺纹连接焊接连接法兰连接
建筑识图与规划基本知识 建筑业总结2009-04-11 22:25:17 阅读797 评论3 字号：大中小 房屋是供人们生产、生活、工作、学习和娱乐的场所，与人们关系密切。将一幢似建房屋的内外形状和大小，以及各部分的结构、构造、装饰、设备等内容，按照有关规范规定，用正投影方法，详细准确地画出的图样，称为“房屋建筑图”。它是用以指导施工的一套图纸，所以又称为施工图。 1．要牢记并识别建筑图中的常用的图例和符号。 2．建筑平面图 主要说明拟建筑物所在的地理位置和周围环境的平面布置。一般在图上应标出新建筑物的平面形状、层数、绝对标高；建筑物周围的地貌以及旧建筑物的平面开头新旧建筑的相对位置（新建筑与道路和相对位置）；建成后的道路、水源、电源、水道管线的布置；指北针等。 3．建筑立面图 建筑立面图：建筑物外墙在平行于该外墙面的投影面上的正投影图，是用来表示建筑物的外貌，并表明外墙装饰要求的图样。表示方法主要有以下两种： (1)对有定位轴线的建筑物，宜根据两端定位轴线编注立面图名称； (2)无定位轴线的立面图，可按平面图各面的方向确定名称。也有按建筑物立面的主次，把建筑物主要入口面或反映建筑物外貌主要特征的立面称为正立面图，从而确定背立面图和左、右侧立面图。 4．建筑剖面图 建筑剖面图是按一般规定比例绘制的建筑物竖向剖视图，它表示房屋垂直方面的内部构造和结构特征，编制预算时利用剖面图计算墙体、室内粉刷等项目。 5．建筑透视图和表现图（效果图） 住宅建筑的透视图，表示建筑物内部空间形体与实际所能看到的住宅建筑本身的相类似的主体图像，它具有强烈的三度空间透视感，非常直观地表现了住宅的造型、体量、空间布置、色彩和外部环境。一般都是在住宅设计和住宅销售时使用。从高外俯视的透视图又叫做“鸟瞰图”或“俯视图”。住宅透视图一般要严格地按比例绘制，出于某种需要和测绘计算上的困难，有些透视图不一定严格按比例绘制，并进行绘制上的艺术加工，这种图通常被称为住宅建筑的表现图。 6．小区规划图 7．基础平面图 基础平面图是假想用一个水平剖切平面在室内地面以下将基础进行水平剖切后，得到的被剖切以下部分的正投影图。
建筑结构施工图识图入门总结，很详细 知识，力求达到以下四个方面能力：、理解建筑施工图的成图原理和制图标准；1、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；2、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；3、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。4 建筑工程施工图的组成第一节 各专业施工图的内容：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。1、总图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。2、建筑专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。3、结构专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。4、设备专业图：包括照明、动力和弱电的系统图、平面图及详图等。、电气专业图5 建筑工程图的成图原理第二节 一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。二、投影的种类：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。、中心投影1：投影线呈相互平行状投射到物体上，称平行投影。、平行投影2）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。（1 ）斜投影：当投 影线倾斜于投影面时，所作出的投影。（2 三、物体的三面正投影图、三面正投影体系的形成1）将物体放在三个相互垂直的投影面间；1（专业资料 ）用三组垂直于投影面的投影线作投影；（2 ）在三个投影面上得到三个正投影图。（3 、三面正投影体系的展开2）正立投影面不动；（1 °；902（）水平投影面向下转动°。）侧立投影面向右后方转动（390 、三面投影图的特性3）不全面性1（每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。）“三等关系”2（：立面图与平面图的长度相等；长对正：立面图与侧面图的高度相等；高平齐：平面图与侧面图的宽度相等。宽相等、镜像投影图4当用正投影图不易表达物体形状时，可在物体下方放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。镜像投影法一般应用在绘制各层结构顶板平面图。 四、剖面图：用一个假想的平面把物体切开，移走一部分，作剩下这部分物体的正投（一）剖面图的形成影。：（二）剖面图的形式、全剖面图1 、半剖面图2 、局部剖面图3 、阶梯剖面图4 （三）剖面图的标注方式、剖切线：剖切位置、剖切方向、
建筑电气施工图识图方法（I） 一、电气施工图的特点 1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的； 2.电气线路都必须构成闭合回路； 3.线路中的各种设备、元件都是通过导线连接成为一个整体的； 4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系； 5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 二、电气施工图的组成 1.图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。 2.主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 3.系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 4.平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。 5.控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 6.安装接线图 包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。 7.安装大样图(详图) 安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。 三、电气施工图的阅读方法 1.熟悉电气图例符号，弄清图例、符号所代表的内容。 电气符号主要包括文字符号、图形符号、项目代号和回路标号等。在绘制电气图时，所有电气设备和电气元件都应使用国家统一标准符号，当没有国际标准符号时，可采用国家标准或行业标准符号。要想看懂电气图，就应了解各种电气符号的含义、标准原则和使用方法，充分掌握由图形符号和文字符号所提供的信息，才能正确地识图。 电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。 单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。如用“V”表示半导体器件和电真空器件，用“K”表示继电器、接触器类等。 双字母符号是由一个表示种类的字单母符号与另一个表示用途、功能、状态和特征的字母组成，种类字母在前，功能名称字母在后。如“T”表示变压器类，则“TA”表示电流互感器，“TV”表示电压互感器，“TM”表示电力变压器等。辅助文字符号基本上是英文词语的缩写，表示电气设备、装置和元件的功能、状态和特征。例如，“起动”采用“START”
建筑电气工程图基本知 识及识图 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
目录 一建筑电气工程图基本知识 (1) （一）、建筑电气工程施工图概念 (1) （二）、建筑电气工程图的类别 (1) （三）、建筑电气工程施工图的组成 (2) 二电气工程图的识读 (2) （一）、常用的文字符号及图形符号 (2) （二）、读图的方法和步骤 (3) （一）、模拟项目图纸组成 (17) （二）、电力系统的组成 (17) （三）、总干线 (17) （四）、配电系统识读 (17) （五）、平面图 (18)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
1 园林绿化工程识图 绿化工程识图 1．园林绿地规划设计图例及说明 （1）建筑 图例1： （a）（b）（c） （d）（e） 图1-1 建筑物 说明： 1．（a）图例表示规划的建筑物，用粗实线表示； 2．（b）图例表示原有的建筑物，用细实线表示； 3．（c）图例表示规划扩建的预留地或建筑物，用中虚线表示； 4．（d）图例表示拆除的建筑物，用细实线表示； 5．（e）图例表示地下建筑物，用粗虚线表示。 图例2： （a）（b） 图1-2 屋顶建筑 说明： 1．（a）图例表示坡屋顶建筑，适用于包括瓦顶、石片顶、饰面砖顶等的建筑； 2．（b）图例可以用来表示草顶建筑或简易建筑。 （2）水体 图例3： （a）（b）（c） （d）（e） 图1-3 水体 说明： （a）图例表示自然形水体；（b）图例表示规则形水体；（c）图例表示跌水、瀑布；（d）图例表示旱涧；（e）图例表示溪涧。
（3）工程设施 图例4： 图1-4 挡土墙 说明：此图例中突出的一侧表示被挡土的一方。 图例5： （a）（b）（c） 图1-5 雨水排水沟（井） 说明： 1．（a）图例用于表示排水明沟。其中，上面的图例用于比例较大的图面，下面的图例用于比例较小的图面； 2．（b）图例表示有盖的排水沟。其中，上面的图例用于比例较大的图面，下面的图例用于比例较小的图面； 3．（c）图例表示雨水井。 图例6： （a）（b） 图1-6 消火栓井及喷灌点 说明： 1．（a）图例表示消火栓井，上部用一条直线； 2．（b）图例表示喷灌点，上部用两个并列的曲线。 图例7： （a）（b） （c）（d） 图1-7 园路及地面 说明： 1．（a）图例表示道路； 2．（b）图例表示铺装路面； 3．（c）图例表示台阶，其中箭头指向表示向上； 4．（d）图例表示铺砌场地。在实际工作中，也可依据设计形态表示。 图例8： （a）（b） （c）（d） 图1-8 常见桥
安装工程技术 （高职高专安装工程识图、设备、施工、计量与计价专业）教案 讲师：刘继选 濮阳职业技术学院建筑系 2007.09.10—2011.09.10
教案内容 本教材针对建筑设备安装工程专业学生的学习需要，介绍水、电、暖专业的识图、施工、计量与计价工作内容与步骤。阐述建筑设备安装工程识图的方法与施工设备、材料、机具和工艺及安装工程计量与计价的步骤。 培养学生识图、施工、计量计价的能力，让学生能够利用新工艺、新设备、新材料、新能源，在新的建筑市场中成为安装工程专业的设计、施工、招投标、审计、监理等系统人才。 1页
前言 根据我国建筑市场经济机制的改革和发展，工程造价逐步与国际接轨，让学生走向国际建筑市场的需要。对多数教材进行了增删，淘汰陈旧的施工技术和材料，增添了新材料、新设备、新工艺。 本教案共分四篇：安装识图、建筑设备、安装施工工艺、安装计量与计价，每篇都有安装工程范例，注重实际实施过程，启发性教学。 2页
目录 第一篇安装工程识图 第二篇建筑设备与材料 第三篇安装工程施工工艺第四篇安装工程计量与计价
第一篇安装工程识图 第一章安装工程识图基础知识 图纸是建筑工程技术界的共同语言。设计部门用图纸表达意识，施工部门用图纸编制施工计划，准备材料，组织施工等。任何工程技术人员缺乏一定的绘图知识和读图能力，就是工程技术方面的图盲，也就是工程技术方面的“文盲”。 第一节识图基础知识（一） 图纸各有各自的特点和表示方式，各自的规定画法和习惯画法，但也有许多基本的规定和格式是各种图纸都应共同遵守的。下面讲一些共同的安装工程识图规定和基础知识。 1.1.1 图纸幅面 图纸的幅面一般风六种：0号、1号、2号、3号、4号和5号。图纸一般不加宽，必要时可按倍数适当加宽，但0号图纸除外。 范例：图纸规格单位：毫米 1.1.2 图标 图标又称标题栏，相当商品的商标，设备的铭牌与参数。图标在 1页
全面的给排水工程基础知识及识图法室给排水系统的组成： 室给水系统的给水式：
1、直接给水式 特点：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室立即断水。适用场所：水量、水压在一天均能满足用水要求的用水场所。 2、设水箱的给水式 特点：供水可靠，系统 简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。适用场所：供水水压、水量期性不足时采用。 设有贮水池、水箱和水 泵的给水式 特点：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。适用场所：室外给水管网水压低于或经常不能满足建筑部给水管网所需水压，且室用水不均匀时采用。
4、气压给水式 特点：供水可靠，无高位水箱，但水泵效率低、耗能多。适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。 5、分区给水式 特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。适用场所：供水压力只能满足建筑下层供水要求时采用。 管道敷设式： 1、给水管道有两种敷设式：明装和暗装； 2、室排水管道一般为明装，美观要求较高的场所可暗装。
管道的连接式： 1、螺纹连接（丝接）—主要适用于钢管、塑料管； 2、焊接连接—主要适用于钢管； 3、法兰连接—主要适用于钢管、铸铁管； 4、胶水粘接—主要适用于塑料管； 5、热熔连接—主要适用于PPR管、PE管； 6、电熔连接—主要适用于PE管； 7、承插连接—主要适用有铸铁管； 8、卡箍连接—主要适用于钢管（一般用于消防系统）； 9、压接连接—主要用于薄壁不锈钢管。
螺纹连接焊接连接法兰连接 胶水粘接热熔连接电熔连接 承插连接卡箍连接压接连接常用材料：
电气制图与识图必备十大基础知识
、电气图的定义 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图的分类 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组 成、相互关系及其主要特征的一种简图。
控制功能{ECU) 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 1
o o D OR2 0 AND? insi A o o o （i 粧 5、功能表图：表示控制系统的作用和状态的一种图 O 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途 是提供绘制电路图或其他有关图的依据 6、等效电路图：表示理论的或理想的元件（如 R 、L 、C ）及其连接关系的 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一 种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图 一种功能图 她工业B P L C S 育机构 C nm _________ display DFF CLK C'LRN
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图 02 〒 ■GND 8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
电气识图初学者必须了解的基础知识汇总 电气识图初学者必须了解的基础知识汇总 看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。 一、导线表示方法 ZR 表示阻燃 YJV--交联聚乙烯绝缘电力电缆 BV：聚氯乙烯绝缘电线（塑铜） BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。常常简称护套线，单 芯的是圆的，双芯的就是扁的。常常用于明装电线。 BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线 BVR表示聚氯乙烯绝缘，铜芯（软）布电线。（常常简称软线） YC：防水橡胶绝缘电线（防水线） RV：软铜导体无护套电缆 RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，前一个V表示聚氯乙烯绝缘，后一 个V表示聚氯乙烯护套（常称软护套） RVB：软铜导体扁形无护套电缆 RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线 AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线 AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆
AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 二、电气安装配管符号表示方法 电线穿线管一般有： PVC管：PC20、 焊接钢管：SC20、 扣压式镀锌薄壁电线管：KBG20、（已不常用） 紧定式镀锌薄壁电线管：JDG20、（已不常用） 三、以下是常用的电气设计施工图中线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管
全面得给排水工程基础知识及识图方法室内给排水系统得组成: 室内给水系统得给水方式:
1、直接给水方式 特点:系统简单,投资省,可充分利用外网水压。但就是一旦外网停水,室内立即断水。适用场所:水量、水压在一天内均能满足用水要求得用水场所。 2、设水箱得给水方式特点:供水可靠,系统简 单,投资省,可充分利用外网水压。缺点就是增加了建筑物得荷载,容易产生二次污染。适用场所:供水水压、水量周期性不足时采用。 设有贮水池、水箱与水 泵得给水方式 特点:水泵能及时向水箱供水,可缩小水箱得容积。供水可靠,投资较大,安装与维修都比较复杂。适用场所:室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压,且室内用水不均匀时采用。
4、气压给水方式 特点:供水可靠,无高位水箱,但水泵效率低、耗能多。适用场所:外网水压不能满足所需水压,用水不均匀,且不宜设水箱时采用。 5、分区给水方式 特点:可以充分利用外网压力,供水安全,但投资较大,维护复杂。适用场所:供水压力只能满足建筑下层供水要求时采用。 管道敷设方式: 1、给水管道有两种敷设方式:明装与暗装; 2、室内排水管道一般为明装,美观要求较高得场所可暗装。
管道得连接方式: 1、螺纹连接(丝接)—主要适用于钢管、塑料管; 2、焊接连接—主要适用于钢管; 3、法兰连接—主要适用于钢管、铸铁管; 4、胶水粘接—主要适用于塑料管; 5、热熔连接—主要适用于PPR管、PE管; 6、电熔连接—主要适用于PE管; 7、承插连接—主要适用有铸铁管; 8、卡箍连接—主要适用于钢管(一般用于消防系统); 9、压接连接—主要用于薄壁不锈钢管。 螺纹连接焊接连接法兰连接
.1 电气识图的基础知识 根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。其次，还应掌握识图的基本方法和步骤等相关知识。 8.1.1 电气施工图的特点 1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的； 2. 电气线路都必须构成闭合回路； 3. 线路中的各种设备、元件都是通过导线连接成为一个整体的； 4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系； 5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 8.1.2 电气施工图的组成 1. 图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的
各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。 2. 主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 3. 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 4. 平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。 5. 控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 6. 安装接线图 包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的
