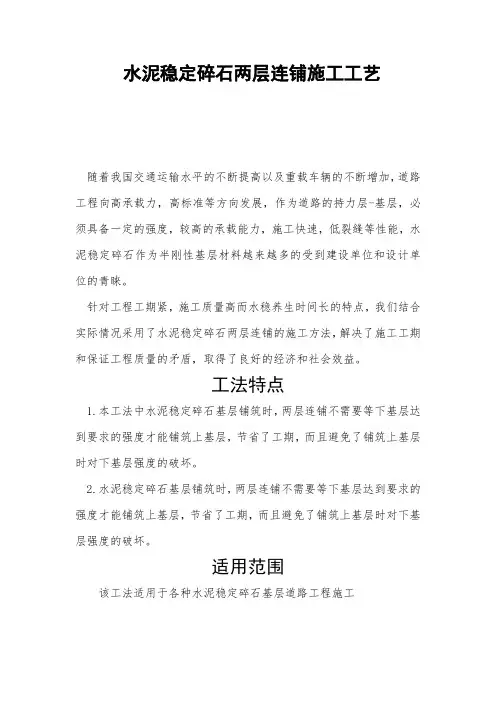

水泥稳定碎石基层两层连铺
施工工法
水泥稳定碎石基层两层连铺施工工法
施工工艺流程及操作要点
施工工艺流程：
材料选场试验、存放
水稳碎石配合比设计 下基层混合料拌和 下基层混合料运路槽验收合格 施工测量放样 下基层混合料摊铺 压实 接缝处理
上基层混合料摊铺 压实 跟踪检测压实度 养生
上基层混合料拌和 上基层混合料拌和 跟踪检测压实度
一、操作要点
1、施工放样
现场准备：下基层施工前，将老路面清扫干净后，在边线和中线处分别沿路线方向每隔10m钉设加工好的“＋”字形钢筋支柱，按松铺厚度测定高程并做好标记。边线处挂钢丝绳，作为下基层摊铺厚度的参考线；中线处挂好施工线，将加工好的铝合金支架沿施工线每隔5m摆放，将6m 铝合金杆置于支架上，铝合金杆的顶面与施工线齐平，作为摊铺时的控制高程。混合料摊铺时设专人向前挪移铝合金杆，并保证相邻两个铝合金杆接头处平稳、无错台。上基层摊铺时边线及中线均用铝合金杆按上述方法控制高程。
2、混合料拌和及运输
由于采用两层连续摊铺施工，因此在拌和过程中要设专人分别对两台拌和站的计量设备进行经常性的检查，保证配料准确；根据各种材料的天然含水量并考虑运输过程中含水量的损失，及时调整配合比，使混合料的含水量略大于最佳含水量，保证混合料运到现场摊铺后碾压时的含水量不小于最佳值。由于两层混合料的配合比不同，因此在运输前将运输车辆分别做不同的标记，上、下基层的混合料分别用不同标识的车辆运输。
3、下基层摊铺
（1）正式摊铺前应进行全面试车，对整平板、电脑传感器、横披度仪等重点检查，发现问题及时解决。
（2）试车后将下基层的两台摊铺机前后相隔30m就位，待运料车辆达到6～8辆时，自卸车倒驶至摊铺机喂料斗卸料，同时开动运输料器，待两侧挡板之间料量充足时，即开动摊铺机均匀地进行摊铺
4、下基层碾压
下基层摊铺一定距离（约70m）后用CA25D振动压路机在全宽内进行碾压4~6遍，然后用YZ25胶轮压路机碾压至要求的密实度（≥97﹪）。碾压时，直线段由边侧向路中心碾压。每趟碾压时应重叠1/2轮宽；后轮必须超过两段的接缝处。后轮压完路面全宽时即为一遍。应在“水泥延迟时间”内碾压至要求的密实度，同时没有明显的轮迹。碾压过程中及时处理“弹簧”、“松散”、“起皮”等现象，严禁压路机在刚完成的和正在碾压的路段上调头和急刹车，以保证表面不受破坏。碾压后保证表面平整，无轮迹和隆起现象，且纵向顺适，路拱和超高符
合设计要求。碾压过程中，专人检测压实度，合格后用轮胎压路机碾压1~2遍，以消除轮迹。
5、上基层摊铺及碾压
下基层碾压完成经自检合格后立即进行上基层的摊铺，摊铺时两台摊铺机成梯队行进，摊铺速度与下基层一致。摊铺上基层时，运输车辆要提前调头慢慢倒向摊铺机，禁止在碾压完成的下基层上急刹车或调头，运输车辆卸完料后平稳的驶离下基层。上基层碾压过程同下基层碾压，碾压过程中，专人检测压实度（≥98﹪）。水泥稳定碎石基层表面在碾压过程中始终保持潮湿，如表面蒸发得太快，应及时补洒少量的清水
6、养生
完工后，养生不少于七天，拟采用透水土工布覆盖的办法养生，覆盖面要经常洒水，使基层表面始终处于潮湿状态。养生期间，除洒水车外封闭交通，并设专人进行看管。
7、接缝处理：接缝处理的好坏是稳定碎石基层质量的关键，尤其是两层
连续摊铺过程中更应注意。
（1）横向接缝的处理：摊铺机摊铺混合料时，尽量避免随意中断，摊铺机因故中断摊铺超过2h或当天工作段结束时要设置横缝，摊铺中断或每段工作结束时，摊铺机驶离摊铺的混合料末端，压实后碾压末端形成一个斜坡，摊铺新混合料之前，用3m直尺检测接缝处平整度，沿垂直于路中心线方向将不合格部分垂直切去，然后再摊铺新的混合料。接缝处的碾压应当作为重点，碾压时应先顺路方向碾压，再沿横缝方向碾压，保证接缝处的平整度。
（2）纵缝处理：摊铺时用两台摊铺机成梯队摊铺，保证中间不留纵缝，同时两台摊铺机接缝处着重检查平整度，遇不平处人工找平。
水泥稳定混合料在运输、摊铺、碾压过程中设专人指挥交通，尤其是指挥装有不同混合料的运输车到指定的摊铺机前卸料，并禁止任何车辆在摊铺完成的基层上面行使。
二、分部工程验收：
水泥稳定碎石基层，进行分部工程验收，合格后进行养护，然后施工沥青砼面层。
三、摊铺注意事项
1、上基层摊铺时一定要在下基层水泥初凝前完成，防止下基层水泥初凝后，上基层摊铺车辆及摊铺机、压路机对下基层的破坏。
2、严格控制上、下基层的摊铺时间间隔，使上、下基层达到最佳成型状态。
四、双层连铺的优点、特点
1、双层连铺可大大缩短工期，避免了分层还需养护7d才能施工上基层，加快了施工进度。
2、两层连续摊铺，节约了下基层洒水与覆盖的费用。
3、双层连铺大大节省了施工设备来回调度的费用。
4、双层连铺减少了施工间隔造成的层间污染，可形成良好的板体结构。
5、在工后裂缝调查中发现，双层连铺段与单层摊铺段相比裂缝大大减少。
裂缝减少与下基层的及时封层保水有关，萍乡地区夏季温度较高，基层施工时水分损失较大，极易产生干缩裂缝。该地区以往的施工实践也表明，下基层的干缩裂缝很严重。以往施工调查结果显示：双层连铺有助于裂缝的减少。
