复习课如何设计习题
复习课如何设计习题
——新世纪小学数学研究与应用基地“复习课怎么上”主题研讨活动记录
教育部北京师范大学基础教育课程研究中心数学工作室

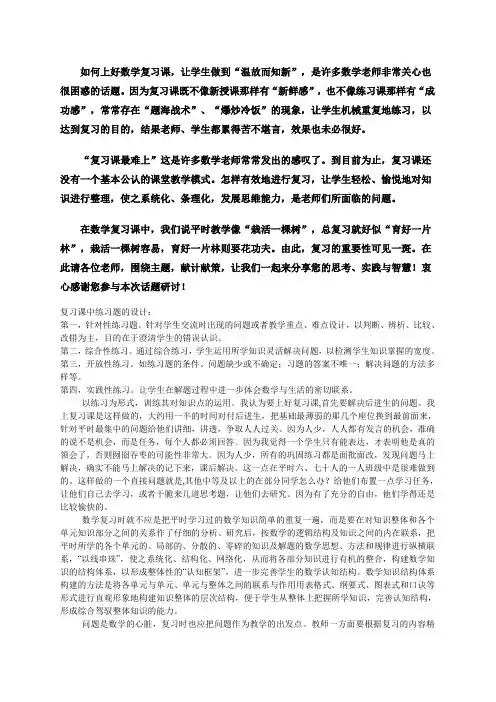

话题三：复习课如何设计习题
在复习课上，有很多练习的题目学生都已经做过，所以把这些题目再拿出来让学生做一遍，他们都没有兴趣。是否在复习课上需要设计一些新的题目？这些题目怎样设计呢？
杨永:复习课是教与学的过程中一个不可缺少的一个环节.复习设计应与教材紧密结合,根据教学内容,教学目标可将教材习题进行适当的组织和练习形式的改编.同时,要和学生平时信息反馈相结合,对于容易出现的错误应加强复习.最后形式多样灵活新颖的复习设计有利于提高学生的学习兴趣. 纬四路小学贺翔:我们知道,复习课是最难上的一种课,是最能代表教师水平的课.我认为就知识整理知识,学生肯定收获不大,也不能很好地体现新课程的理念.我认为设计的关键是要体现数学思想的一个高度,惯穿数学方法一条主线,构建数学知识一个逻辑的框架,具体到选择习题，习题千千万万，有难有易，就象散落的珍珠，这就要求教师，能根据教学目标和课的类型，以及生源情况，围绕一个小主题，去精
心筛选，然后再串成一条线，为主题服务。可以个个是简单题，可以是由易到难，也可以只由一个难题而展开。因此，要求数学教师胸中要有无数题，而且对每道题的结构了如指掌，落实到课上只有几道题。
金水区工一小:低年级学生活泼好动、自我控制能力较差，对大量枯燥的练习不感兴趣，容易产生厌倦心理，因此低年级的复习课我觉得应注重情境的创设，使学生在轻松愉快的学习氛围中进行练习。练习形式要生动活泼、灵活多样，如通过生动有趣的游戏和活动引导学生积极参与到复习活动中来，并灵活运用教学方法以及设计一些可以从多角度思考的题目，通过复习，发展学生思维的灵活性，提高学生灵活运用知识解决实际问题的能力。
山花烂漫: 期末复习紧张、枯燥，孩子每天重复着几件事不免有些乏味。怎样才能让学生感到轻松，而又巩固了知识呢？备课时看到了书中“总复习”中有这样一道题：一个长方体的长是4厘米，宽是3厘米，高是2厘米。它们的上下两个面的长是（）厘米，宽是（）厘米;左右两个面的长是（）厘米，宽是（）厘米;前后两个面的长是（）厘米，宽是（）厘米。看到这道题我想我何不以这道题为契机对“长方体和正方体”这一单元的知识进行复习呢？决心试一试。数学课上我将事先写在小黑板上的这道题出示，请一名同学到前面来做，并做一次小老师讲给大家听。做后我以此
题为突破口让学生说说根据题中的条件你还能提出哪些数学问题？
孩子们很快提出：这个长方体的表面积是多少？这个长方体的体积是多少？这个长方体的侧面积是多少？这个长文体的底面积是多少？这个长方体的棱长总和是多少？这个长方体的容积是多少？做一个这样的盒子要用多少纸板？…….我将学生提出的问题写在了黑板上，并让大家将其进行分类。
然后让学生说说我们要想解决这些问题要应用我们本单元学过的哪些知识？这样学生通过学习、交流对本单元的知识进行梳理，形成知识网络。然后学生对提出的问题进行解答，在解答的过程中进行习题的适当补充。整节下来孩子复习得十分轻松，问题自己提出这让他们有了一种主人意识极大地调动了孩子的积极性。学生的学习效率也大大提高。
金水区工一小: 复习课的主体是知识的再现，就是学习将已学过的知识不断提取的过程，教师要通过合理的方法，设置恰当的问题与习题，通过小组讨论、交流以唤起学生的回忆；多练习一些分层次的练习题。分层次的练习题的设计应把握知识的连接点，做到一道练习题击中多个知识点，起一个牵一发而动全身的作用。同时根据教学目标设计不同层次的习题，让学生根据自己的实际“对号入座”，各
取所需，选择基本的一类进行练习，让每一位学生都享受成功的喜悦，以此来调动各层次学生的积极性；在复习中通过总结以往的数学知识，使学生集中温习，集中理解，应用知识，解决问题，在见多识广的基础上，加强概括、分析、综合、比较，揭示解题规律和思考方向，使学生能举一反三，触类旁通，获得新鲜见解；重视生活数学的应用。数学源于生活，寓于生活，用于生活，复习时要引导学生用数学的眼光观察，从中发现数学问题，再运用所学知识解决各种实际问题，使学生处处体会数学知识在实际生活中的作用和数学知识与实际生活的密切联系，帮助学生理解数学在生活中的应用价值，增强学生学好数学的信心。
纬四路小学：复习忌题海战术，精选题非常重要。精选题可以是：一、本册新授例题。二、学生作业常错题。三、本册单元测试经典题。四、历届期末试题经典。五、其他学习资料好题剪切。
纬四路小学四年级数学：我们认为复习课的习题应该是基础巩固和拓展训练相结合的练习。只有这种形式的练习才能使学生在基础知识得到巩固的同时，思维能力和解决问题的技巧也得到进一步的拓展和提升。复习课中的练习与练习课中的练习是不同的，练习课是新授课的补充和延续，练习的主要任务是巩固数学基础知识和形成技能技
塔式起重机方形独立基础的设计计算 余世章余婷媛 《内容提要》文章通过对天然基础的塔吊基础设计，详细论述整个基础的设计过程，经济适用，安全可靠、结构合理，思路清晰，论述精辟有据；在现场施工中，有着十分重要的指导意义。 关键词：塔机、偏心距、工况、一元三次方程、核心区、基底压力。 一、序言 随着建筑业迅猛发展，塔式起重机（简称塔机）在建筑市场中是必不可少的一项重要垂直运输机械设备；塔机基础设计，在建筑行业中是属于重大危险源的范畴，正因为如此，塔机基础设计得到各使用单位的高度重视；本人通过网络查阅过许多塔机基础设计方案，除采用桩基外，塔基按独立基础所设计的方形基础，绝大部分都按厂家说明书所提供的基础尺寸进行配筋，按规范设计计算的为数不多，厂家所提供基础大小数据有些是不满足规范要求，而塔机基础配筋绝大多数情况是配筋过大，浪费较为严重；厂家说明书所提供数据表明，地基承载力特征值小的基础外形尺寸就较大，承载力特征值较大，基础尺寸就相应的小点，似乎看起来这种做法是正确的，其实并非如此。 塔机基础型式方形等截面最为普遍，下面通过一些规范限定的条件，对方形截面独立基础规范化的设计，很有参考和实用价值。下面举例采用中联重科的塔吊类型进行论述和阐明。 二、塔吊基础设计步骤 2.1、确定塔吊型号
首先根据施工总平面图，根据建筑物外形尺寸（长、宽、高）、及材料堆放场地和钢筋加工场地，根据塔机覆盖率情况，按塔机说明书中的主要参数确定塔机型号。 2.2、根据塔机型号确定荷载 厂家说明书中都有荷载说明，按塔吊自由独立高度条件提供两组数据（中联重科），一组为工作状态（工况）荷载，另一组为非工作状态（非工况）荷载，确定出一组最不利的工况荷载。 2.3、确定塔吊基础厚度h 根据说明书中塔机安装说明，基础固定塔基及有两种形式，一种是地脚螺栓，另一种是埋入固定支腿式；因此根据塔机地脚螺栓锚固长度和支腿的埋深，可以确定塔机基础厚度h。 2.4、基础外形尺寸的确定 根据荷载大小和基础厚度h，确定独立方形基础的边长尺寸。 2.5、基础配筋计算 求出内力进行基础配筋计算，并根据《规范》的构造要求进行配筋和验算。 2.6、基础冲切、螺杆（支腿）受拉或局部受压的验算 三、方形独立基础尺寸的确定 3.1方形基础宽度B的上限值 根据上面塔机基础计算步骤可以看出，塔机基础尺寸的确定是方形基础的计算关键。利用偏心距限定条件，可求出基础最小截面尺寸。根据偏心距e（荷载按标准组合）：
《单层工业厂房混凝土排架课程设计》1、1 柱截面尺寸确定 由图2可知柱顶标高为12、4 m,牛腿顶面标高为8、6m ,设室内地面至基础顶 H、上柱高度Hu分面的距离为0、5m ,则计算简图中柱的总高度H、下柱高度 l 别为: H=12、4m+0、5m=12、9m , H=8、6m+0、5m=9、1m l Hu=12、9m－9、1m=3、8m 根据柱的高度、吊车起重量及工作级别等条件,可由表2、4、2并参考表2、4、4确定柱截面尺寸,见表1。 1、2 荷载计算 1、2、1 恒载 (1)、屋盖恒载: 两毡三油防水层0、35KN/m2
20mm 厚水泥砂浆找平层 20×0、02=0、4 KN/m 2 100mm 厚水泥膨胀珍珠岩保温层 4×0、1=0、4 KN/m 2 一毡二油隔气层 0、05 KN/m 2 15mm 厚水泥砂浆找平层; 20×0、015=0、3 KN/m 2 预应力混凝土屋面板(包括灌缝) 1、4 KN/m 2 2、900 KN/m 2 天窗架重力荷载为2×36 KN /榀,天沟板2、02 KN/m,天沟防水层、找平层、找坡层1、5 KN/m,屋架重力荷载为106 KN /榀,则作用于柱顶的屋盖结构重力荷载设计值为: G 1=1、2×(2、90 KN/m 2×6m ×24m/2＋2×36 KN /2＋2、02 KN/m ×6m ＋1、5 KN/m ×6m ＋106 KN /2) =382、70 KN (2) 吊车梁及轨道重力荷载设计值: G 3=1、2×(44、2kN ＋1、0KN/m ×6m)=50、20 KN (3)柱自重重力荷载设计值: 上柱 G 4A = G 4B =1、2×4kN/m ×3、8m =18、24 KN 下柱 G 5A = G 5B =1、2×4、69kN/m ×9、1m =51、21KN 各项恒载作用位置如图2所示。 1、2、2 屋面活荷载 屋面活荷载标准值为0、5 KN/m 2,雪荷载标准值为0、35 KN/m 2,后者小于前者,故仅按前者计算。作用于柱顶的屋面活荷载设计值为: Q 1=1、4×0、5 KN/m 2×6m ×24m/2=50、40KN Q 1 的作用位置与G 1 作用位置相同,如图2所示。 1、2、3 风荷载 风荷载标准值按式(2、5、2)计算,其中0ω=0、35 KN/m 2 ,z β=1、0,z u 根据厂
矩形板式基础计算书计算依据： 1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009 2、《混凝土结构设计规范》GB50010-2010 3、《建筑地基基础设计规范》GB50007-2011 一、塔机属性 二、塔机荷载 1、塔机传递至基础荷载标准值
2、塔机传递至基础荷载设计值 三、基础验算
基础布置图
基础及其上土的自重荷载标准值： G k=blhγc=6.2×6.2×1.35×25=1297.35kN 基础及其上土的自重荷载设计值：G=1.35G k=1.35×1297.35=1751.423kN 荷载效应标准组合时，平行基础边长方向受力： M k''=661kN·m F vk''=F vk'/1.2=36.9/1.2=30.75kN 荷载效应基本组合时，平行基础边长方向受力： M''=892.35kN·m F v''=F v'/1.2=49.815/1.2=41.512kN 基础长宽比：l/b=6.2/6.2=1≤1.1，基础计算形式为方形基础。 W x=lb2/6=6.2×6.22/6=39.721m3 W y=bl2/6=6.2×6.22/6=39.721m3 相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：M kx=M k b/(b2+l2)0.5=661×6.2/(6.22+6.22)0.5=467.398kN·m M ky=M k l/(b2+l2)0.5=661×6.2/(6.22+6.22)0.5=467.398kN·m 1、偏心距验算 相应于荷载效应标准组合时，基础边缘的最小压力值： P kmin=(F k+G k)/A-M kx/W x-M ky/W y =(333+1297.35)/38.44-467.398/39.721-467.398/39.721=18.879kPa≥0 偏心荷载合力作用点在核心区内。
单层工业房设计 一、设计资料： 1. 工程概况 某造纸车间为一单跨单层钢筋混凝土厂房，厂房总长66m，跨度27m，柱距6m，设有20/5t、10t各一台中级工作级别吊车，轨顶标高+10.1m。厂房平面图如图（1） 2. 设计资料 屋面构造： 二毡三油防水层(上铺绿豆砂)； 20mm厚水泥砂浆找平层； 100mm水泥膨胀珍珠岩保温层； 一毡二油隔气层； 20mm厚水泥砂浆找平层； 预应力混凝土大型屋面板。 围护结构： 240mm厚普通砖墙，双面抹灰；钢框玻璃窗宽×高：4000mm×5100mm 和4000mm×1800lmm。 地面:钢筋混凝土地面,室内外高差150mm。 3．设计基本原始资料 自然条件：基本风压为0.5kN/m2，地面按B类，基本雪压为0.3KN/m2，屋面活荷载为0.5kN/m2。 地质条件：场地地面以下0.8内为填土，填土下层4.8m内为粉质粘土，地基承载力特征值为240kN/m2，地下水位为-5.5m。 该工程位于非地震区，不考虑抗震设计。 4. 材料 钢筋：箍筋为HPB235级钢筋、受力钢筋HRB335级钢筋。 混凝土：柱采用C40，基础采用C20。 5．设计要求 1)初步确定排架结构布置方案； 2)对结构上部的标准构件进行选型，并进行结构布置； 3)排架的荷载计算和内力分析； 4)排架柱的设计； 5)柱下独立基础的设计 二、构件选型及屋盖布置 根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图（2）所示。为了保证屋盖的整体性，屋盖采用无檩体系。 1.屋面板
采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集92G410（一）中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。 2．天沟板(外天沟排水) 选用92G410(三)标准图集中的JGB77—1，自重标准值2.02kN／m。 3．屋架采用预应力混凝土折线形屋架，选用标准图集95G415(三)，每榀屋架自重标准值为120kN。 4．屋盖支撑 在端部第二开间的屋架端部和跨中设三道垂直支撑、其他跨相应部位设下弦系杆，端头第二开间设下弦横向水平支撑。 5．吊车梁 选用95G425标准图集中的先张法预应力混凝土吊车梁，梁高1200mm，每根自重标准值44.2kN，轨道及垫层构造高度200mm，轨道及连接重l kN/m。 6．排架柱 排架的上柱截面为矩形, 下柱采用工字形截面。 7. 支撑布置 设计采用大型屋面板，可以不设屋架上弦支撑。根据构造要求，设置相应的屋架下弦支撑，并在跨度中点处布置一道垂直支撑。见图（3） 本设计跨度27m,大于18m，因此需要布置支撑。柱截面高度h>600mm,下部柱间支撑做成双片，其间距为柱截面高减去200mm，见图（4）。 图（3）屋架下弦支撑 图（4）柱的支撑布置 三、排架的荷载计算 1．排架计算简图的确定 (1)确定柱高。 吊车梁顶标高=轨顶标高—轨道构造高度=10.1—0.2=9.9m 牛腿标高=吊车梁顶标高—吊车梁高=9.9-1.2=8.7m 柱顶标高=轨顶标高+吊车高度H+上部运行尺寸，取为12.6m 上柱高H u=柱顶标高--牛腿标高=12.6—8.7=3.9m 全柱高H=柱顶标高—基顶标高=12.6--（--0.6）=13.2m 下柱高H l=H--H u=13.2-3.9=9.3m,λ= H u/H=3.9/13.2=0.295 （2）初步拟订柱尺寸 根据表一的参考尺寸，取上柱b×h=400mm×450mm, 下柱b×h×h f=400mm ×850mm×200mm,截面尺寸如图（5）所示。 图（5）下柱截面尺寸（单位：mm）图（6）排架计算简图（3）参数计算
课 程 设 计 专业： 土木工程（本科） 学号： 姓名： 杨树国 日期： 2008年4月16日 一、设计资料 1、白银有色（集团）公司某单层车间建筑平面图。 2、钢筋混凝土结构设计手册。 二、计算简图的确定 计算上柱高及全柱高： 室外地坪为-0.15m ，基础梁高0.6m ，高出地面 m ，放置于基础顶面，故基础顶面标高-0.65m 。 根据设计资料得： 上柱高u H =吊车梁高+轨道构造高度+吊车高度+安全距离 =900+200+2734+166=4000=4m 全柱高H =轨顶标高-（吊车梁高+轨道构造高）+上柱高-基顶标高 =++4+= 故下柱高u l H H H -==6.35m 上柱与全柱高的比值 386.035 .100 .4===H H u λ 柱截面尺寸：
因电车工作级别为5A ，故根据书表（A ）的参考数据， 上柱采用矩形截面 A 、C 列柱：mm mm h b 500500?=? B 列柱：mm mm h b 700500?=? 下柱选用Ⅰ型 A 、C 列柱：mm mm mm h h b f 2001200500??=?? B 列柱：mm mm mm h h b f 2001600500??=?? （其余尺寸见图），根据书表关于下柱截面宽度和高度的限值，验算初步确定的截面尺寸，对于下柱截面宽度 A 、C 列柱： mm b mm H l 50025425 6350 25=<==（符合） B 列柱： mm b mm H l 50025425 635025=<==（符合） 对于下柱截面高度： A 、C 及 B 列柱皆有： mm h mm H l 120052912 6350 12=<==（符合） 上、下柱截面惯性及其比值 排架A 、C 列柱 上柱 49310208.5500500121 mm I u ?=??= 下柱 33800200121 21200500121???-??=l I +]502002 1 )27005032(50200361[423???+?+???41010067.7mm ?= 比值：074.010067.710208.510 9 =??==l u I I η 排架B 列柱 上柱 410310429.1700500121 mm I u ?=??= 下柱 33120020012 1 21600500121???-??=l I
塔吊基础方案 一、工程概况 1、本工程位于松江区九亭镇，地块南临蒲汇塘河，东临沪亭路，西临横泾河，北临沪松公路并与地铁9#线车站一墙之隔，与9#线车站物业开发管理为一个整体。地块面积41162㎡，由3#、4#、5#、6#、7#、8#公寓楼及9#酒店、10#办公楼组成。 2、因地块面积巨大，根据塔吊平面布置应最大程度满足施工区域吊装需要，尽可能减少吊装盲区的原则，以及地下室工程施工中能充分利用塔吊来满足施工需要，按照施工组织总设计要求拟搭设6台附墙式塔吊，其中QTZ80B（工作幅度60M，额定起重力矩800KN.M）2台，QTZ80A（工作幅度55M，额定起重力矩800KN.M）4台，平面位置详附图。 3、拟建建筑物高度及层数 4、根据建筑物高度，1#塔吊位于3#楼西北侧位置，搭设高度为86M；2#塔吊位于9#楼南侧位置，搭设高度为114M；3#塔吊位于5#楼西北侧位置，搭设高度为77M，设水平限位装置；4#塔吊位于10#楼东南侧位置，搭设高度为114M；5#塔吊位于6#楼西北侧位置，搭设高度为100M，6#塔吊位于8#楼西北侧位置，搭设高度为100M。其中5#、6#塔吊为QTZ80B，其余4台为QTZ80A。 5、塔吊应在土方开挖前安装完毕，故采用型钢格构式非塔吊标准节插入钻孔灌注桩内，以保障塔吊安全、稳定和牢固可靠，且不妨碍地下室顶板混凝土的整体浇筑施工，有利于加快施工进度和确保工程质量。 6、本工程采用钻孔灌注桩筏板基础，基坑底标高为-8.000、-8.800、-9.100，本工程±0.000相当于绝对标高6.150M，自然地坪标高相对于绝对标高-1.45M。
7、根据本工程地质勘察报告，各土层极限摩阻力、端阻力标准值指标见下表： 8、塔式起重机主要技术性能表 二、塔吊布置原则 本工程作业面积大，综合考虑塔吊的作用半径、起吊重量、基础工程桩位布置、围檩支撑结构设计、房屋结构设计、经济性比较后，作出以下布置原则。
《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定 由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度 l H、上柱高度Hu分别为： H=12.4m+0.5m=12.9m， l H=8.6m+0.5m=9.1m Hu=12.9m－9.1m=3.8m 根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。 表1 柱截面尺寸及相应的计算参数 计算参数柱号截面尺寸 /mm 面积 /mm2 惯性矩 /mm4 自重 /(KN/ m) A , B 上柱矩400×400 1.6×10521.3×108 4.0 下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。
1.2 荷载计算 1.2.1 恒载 (1).屋盖恒载： 两毡三油防水层0.35KN/m2 20mm厚水泥砂浆找平层20×0.02=0.4 KN/m2 100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2 一毡二油隔气层0.05 KN/m2 15mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2 预应力混凝土屋面板（包括灌缝） 1.4 KN/m2 2.900 KN/m2 天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为： G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN (2) 吊车梁及轨道重力荷载设计值： G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN
单层工业厂房设备基础设计 机械行业金属切削机床设备，特别是数控金属切削机床设备，在哈电集团公司企业的应用已经非常广泛，在公司实施“十二五”规划期间，分厂的工艺路线改造工作量之大是历年少有的，因此，做好设备基础设计工作非常重要。 设备基础设计包括以下几个方面： a.设备基础应满足的基本要求； b.设备基础设计的一般步骤； c.设备基础设计中应注意事项； d.数控设备对设备基础的设计要求。 1 设备基础应满足下列基本要求 （1）刚度要求：地基和基础应具有足够的刚度，避免在载荷作用下产生过大的变形或倾斜。（砼强度和基础厚度是决定基础刚度主要指标）（2）强度要求：设备基础应具有足够的强度，避免在载荷作用下产生破坏和开裂。（3）振动要求：设备基础在扰力作用下不应产生过大的振动，以免影响机械本身的正常工作及邻近设备等的正常使用（自身减振及隔振即对邻近设备的影响）。（4）经济性要求：设备基础在满足上述要求的情况下，还应有良好的经济性。 2 设备基础设计的一般步骤 （1）计划部门下达设计任务通知单。主要包括：工作号、工程项目名称、工作内容、使用单位及厂家提出的设备基础技术条件及水、电、气等要求（基本技术条件）。（2）收集完善有关设计资料：a、使用单位提供的设计技术条件图：主要是确认和补充使用单位提供的设备基础平面位置图，设备安装在哪个分厂（车间）、哪栋（跨）？哪个柱号？具体X、Y坐标及相关尺寸，也包括：电、水、气等技术条件要求，另外，要有使用单位领导的签字及装备部主管领导签署意见（计划组提供基本的技术条件）；b、厂家提供的设备基础设计技术条件图：主要是确认和补充设备厂家提供的关于设备基础的土建、水、电、气等设计技术条件图，包括设备的一些技术参数等（一般由采购组采购
TC5610塔吊基础计算书
TC5610塔吊基础计算书 一、参数信息 塔吊型号:TC5610，塔吊起升高度H=40.00m， 塔吊倾覆力矩M=1552kN.m，混凝土强度等级:C35， 塔身宽度B=1.6m，最大起重荷载F2=60kN， 自重F1=456kN，基础承台厚度h=1.00m， 基础承台宽度Bc=5.00m，，钢筋级别:II级钢筋。 二、塔吊基础承载力计算 依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。 计算模型简图如下图所示： 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心矩较大时的基础设计值计算公式： 式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载, F=（F1+ F2）×1.2=612.96kN；（恒载系数取1.2） G──基础自重与基础上面的土的自重：
G=1.2×25.0×Bc×Bc×Hc =750kN ；（恒载系数取1.2） Bc──基础底面的宽度，取Bc=5.00m； W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3； M──倾覆力矩，包括风荷载产生的力矩和最大起重力矩 M=1.4×1552 =2172.80kN.m；（安全系数取1.4） a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算： a= Bc / 2 - M / (F + G)=5/2-2172.8/(612.96+750)=0.906m。 经过计算得到:无附着的最大压力设计值 Pmax=(612.96+750)/52+2172.8/20.83=158.83kPa； 无附着的最小压力设计值 Pmin=(612.96+750)/ 52-2172.8/20.83=-49.79kPa； 有附着的压力设计值 P=(612.96+750)/ 52 =54.52kPa； 偏心矩较大时压力设计值 Pkmax=2×(612.96+750)/(3×5×0.906)=200.58kPa。 三、地基基础承载力验算 地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。 计算公式如下: fa--修正后的地基承载力特征值(kN/m2)； fak--地基承载力特征值，按本规范第5.2.3条的原则确定；取180.000kN/m2； ηb、ηd--基础宽度和埋深的地基承载力修正系数; ηb=2.0，ηd=3.0； γ--基础底面以上土的重度，地下水位以下取浮重度，取20.000kN/m3； b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值，取5 m； γm--基础底面以上土的加权平均重度，地下水位以下取浮重度，取20.000kN/m3； d--基础埋置深度(m) 取0.90m； 解得地基承载力设计值：fa=284.00kPa； 实际计算取的地基承载力设计值为:fa=284.00kPa；
单层厂房结构课程设计 一、结构构件选型及柱截面尺寸确定 因该厂房跨度在15~36m之间，且柱顶标高大于8m，故采用钢筋混凝土排架结构。为了使屋盖具有较大刚度，选用预应力混凝土折线型屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁。 本设计仅取一榀排架进行计算，计算单元和计算简图如图2所示。
1 B C 18001800 600 600 600600600600600 600 600 6002 4 3 6578912 1110EA= EA= 10100 3600 900 1000 B柱 A柱
2.屋面活荷载 屋面活荷载标准值为2 0.5kN/m，雪荷载标准值为2 0.4kN/m，后者小于前者，故仅按前者计算。作用于柱顶的屋面活荷载设计值为： .8kN 37 18/2m 6m kN/m 5.0 4.12 1 = ? ? ? = Q 1 Q的作用位置与 1 G作用位置相同，如图3所示。 3.风荷载
kN/m 36.3m 0.6kN/m 4.04.121=??=q kN/m 68.1m 0.6kN/m 2.04.122=??=q B h h F s s 0z z z s4s31z 21Q w ])()[(ωβμμμμμμγ+++= ()()[]m 05.1078.10.50.6-m 15.2049.14.08.04.1??++??+?=
1、屋面恒载作用下的内力计算 kN 33 . 220 1 1= =G G ; 76.08kN 17.28kN kN 8. 58 4 3 2= + = + = A G G G kN 58 . 36 5 3= = A G G ; .66kN 440 kN 33 . 220 2 2 1 4= ? = =G G kN 53 . 38 5 6= = B G G ; 143.52kN 58.8kN 2 kN 92 . 25 2 3 4 5= ? + = = =G G G B m 11.02kN m 05 .0 kN 33 . 220 1 1 1 ? = ? = =e G M 3 3 4 1 2 ) (e G e G G M A - + = m 41.76kN 0.3m 58.8kN - 0.25m 17.28) kN 33 . 220 (? = ? ? + = 由于图6a所示排架为对称结构且作用对称荷载，排架结构无侧移，故各柱可按柱顶为不动铰支座计算内力。柱顶不动铰支座反力i R可根据相应公式计算 。 对于A，C柱 109 .0 = n，356 .0 = λ则：) ( 39 .6 C ← - = R
第一章设计资料 1设计资料 1.1 本工程为一般机械加工车间，在生产过程中不排放侵蚀性气体和液体，生产环境的温度低于60 摄氏度，屋面无积灰荷载，修建在寒冷地区。 1.2 当地的基本雪压为，雪荷载准永久值系数分区为Ⅱ区。 1.3 当地的基本风压为，地面粗糙度类别为B类。 1.4 当地的抗震设防烈度为8度，设计基本地震加速度为0.2g，设计地震分组为第一组。 1.5 该车间为两跨21m等高钢筋混凝土柱厂房，安装有4台（每跨两台）大连重工·起重集团有限公司生产的DQQD 型，吊车跨度为19.5m 的电动桥式吊车，工作级别、起重量见各分组数据。吊车轨顶标志标高为9.5m，吊车技术数据见所提供的技术资料。 1.6 根据岩土工程勘察报告，该车间所处地段为对建筑有利地段，场地类别为Ⅰ类，在基础底面以下无软弱下卧层，室外地面以下15m 范围内无液化土层，地基的标准冻结深度位于室外地面下1m，车间室内外高差0.15m，基础埋深为室外地面以下1.4m。基础底面地基持力层为中砂，承载力特征值。1.7 主体结构设计年限为50 年，结构安全等级为二级，结构重要性系数为γo=1.0。该车间抗震设防分类为丙级建筑，地基基础设计等级为丙级。（不要求进行抗震设计） 1.8 屋面建筑做法永久荷载（包括屋面防水层、保温层、找平层等）标准值为，其做法总 厚度为0.1m。屋面排水为内天沟，天沟建筑做法永久荷载标准值：防水层
2/15.0m kN ，找坡层（按平均厚度计算）2/3.1m kN ，沟内积水2/3.2m kN （平均积水深度为0.23m ）。 1.9 该车间的围护墙采用贴砌页岩实心烧结砖砌体墙，墙厚240m 。外贴50mm 厚挤塑板保温层，双面抹灰各厚20mm 。砖强度等级MU10，砂浆强度等级M5。 1.10 根据当地预制混凝土构件供应及车间生产工艺情况等因素，经技术经济比较后确定，主要结构构件采用预制厂的预制构件（屋面板、屋架、钢天窗架、吊车梁、钢柱间支撑、排架柱、基础梁等）选用下列国家标准图集： 04G410-1、2 《m m 65.1?预应力混凝土面板》 05G512 《钢天窗架》 04G415-1 《预应力混凝土折线形屋架》（预应力钢筋为钢绞线跨度18m~30m ） 04G323-2 《钢筋混凝土吊车梁（工作级别A5/A6）》 04G325 《吊车轨道联结及车档（适用于混凝土结构）》 05G335 《单层工业厂房钢筋混凝土柱》 05G336 《柱间支撑》 04G320 《钢筋混凝土基础梁》 1.11 山墙钢筋混凝土抗风柱及排架柱为工地预制混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400 级（主筋）、HPB235 级（箍筋）。 1.12 圈梁及柱下台阶形独立基础为工地现浇混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400 级（主筋）、HPB235 级。 第二章 按选用的国家标准图集确定主要结构型 2.1 图集04G410-1《m m 65.1?预应力混凝土屋面板（预应力混凝土部分）》 2.1.1一般预应力混凝土屋面板（m m 65.1?屋面板）
QTZ63塔吊天然基础的计算书 （一）参数信息 塔吊型号：QTZ63，自重(包括压重)F1=450.80kN，最大起重荷载F2=60.00kN，塔吊倾覆力距M=630.00kN.m，塔吊起重高度=70.00m，塔身宽度B=1.50m，混凝土强度等级：C35，基础埋深D=5.00m，基础最小厚度h=1.35m，基础最小宽度Bc=5.00m。 （二）基础最小尺寸计算 基础的最小厚度取：H=1.35m 基础的最小宽度取：Bc=5.00m （三）塔吊基础承载力计算 依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。 计算简图： 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心距较大时的基础设计值计算公式：
式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×510.8=612.96kN； G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc ×Bc×D) =4012.50kN； Bc──基础底面的宽度，取Bc=5.00m； W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3； M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4× 630.00=882.00kN.m； a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算： a=5.00/2-882.00/(612.96+4012.50)=2.31m。 经过计算得到： 无附着的最大压力设计值 Pmax=(612.96+4012.50)/5.002+882.00/20.83=227.35kPa 无附着的最小压力设计值 Pmin=(612.96+4012.50)/5.002-882.00/20.83=142.68kPa 有附着的压力设计值 P=(612.96+4012.50)/5.002=185.02kPa 偏心距较大时压力设计值 Pkmax=2×(612.96+4012.50)/(3×5.00×2.31)=267.06kPa （四）地基基础承载力验算 地基承载力设计值为：fa=270.00kPa 地基承载力特征值fa大于最大压力设计值Pmax=227.35kPa，满足要求！ 地基承载力特征值1.2×fa大于偏心距较大时的压力设计值Pkmax=267.06kPa，满足要求！据安徽省建设工程勘察设计院《岩土工程勘察报告》，Ⅰ#塔吊参227号孔，Ⅱ#塔吊参243号孔，Ⅲ#塔吊参212号孔，Ⅳ#塔吊参193号孔，Ⅵ#塔吊参118号孔，Ⅶ#塔吊参108号孔。 （五）受冲切承载力验算 依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。 验算公式如下： 式中hp──受冲切承载力截面高度影响系数，取hp=0.95； ft──混凝土轴心抗拉强度设计值，取 ft=1.57kPa；
《钢结构》 课程设计报告 题目：单层工业厂房设计院（系）：城市建设学院 专业班级：土木1304班 学生姓名：张伟 学号：20133101168 指导教师：邹思敏
2016 年 5 月8 日至2016 年 5 月14 日 武昌首义学院制
目录 一、设计资料 (8) 二、结构平面柱网及支撑 (8) 三、荷载计算 (8) 1.计算模型 (8) 2.荷载取值 (8) 3.截面内力 (9) 4.荷载组合 (13) 5.内力组合 (13) 四、梁柱截面设计 (15) 1.截面尺寸确定 (15) 2.截面几何特性 (15) 3.构件宽厚比验算 (15) 四、刚架斜梁验算 (15) 1. 抗剪验算 (16) 2.有效宽度计算及在M、N、V共同作用下的验算…………………………… 16 3.斜梁的整体稳定验算 (17) 五、刚架柱验算 (17) 1.抗剪验算 (18) 2.有效宽度计算及在M、N、V共同作用下的验算…………………………… 18 3.斜梁的整体稳定验算 (19) 六、节点设计 (20) 1.构造要求 (21) 2.节点验算 (22)
钢结构课程设计任务书
b 0.4kN/㎡ c 0.3kN/㎡ 3、雪荷载（基本雪压）： a 0.3kN/㎡ b 0.35kN/㎡ c 0.5kN/㎡ 4、风荷载（基本风压）： a 0.35kN/㎡ （地面粗糙度系数按C类） b 0.45kN/㎡ c 0.35kN/㎡ 三、课程设计要求 1、根据设计资料进行结构布置（含屋面支撑和柱间支撑）。并绘制结构平面布置图（1:100） 参考图：
2、绘制屋面和墙面支撑系统的布置图（1:100） 提示：布置屋面檩条、拉条、隅撑；布置墙面墙梁、拉条、隅撑。布置墙面檩条时，注意预留门窗洞口的空间。 3、根据题目给定的荷载，进行荷载组合。找出各构件的控制截面及内力值，并根据内力值对刚架梁和刚架柱以及一个梁柱刚性节点进行设计。出具相关计算书。（门式刚架内力分析可借助分析软件）
单层工业厂房结构课程设计计算书 一．设计资料 1.某金工车间，单跨无天窗厂房，厂房跨度 L=21m，柱距为 6m，车间总 长度为 150m，中间设一道温度缝，厂房剖面图如图所示： 2.车间内设有两台中级工作制吊车，吊车起重量为 200/50kN。 3.吊车轨顶标高为 9.0m。 4.建筑地点：哈尔滨市郊。 5.地基：地基持力层为e 及 I L均小于0.85 的粘性层（弱冻胀土），地 基承载力特征值为 f ak=180kN/m2。标准冻深为：-2.0m。 6.材料：混凝土强度等级为 C30，纵向钢筋采用 HRB400 级， （360N/mm2）箍筋采用 HPB300 级。（270N/mm2） 二. 选用结构形式 1.屋面板采用大型预应力屋面板，其自重标准值（包括灌缝在内）为 1.4kN/m2。 2.屋架采用 G415（二）折线型预应力钢筋混凝土屋架，跨度为 21m，端 部高度为 2.3m，跨中高度为33.5m，自重标准值为 83.0kN。 3.吊车梁高度为 0.9m，自重30.4kN；轨道与垫层垫板总高度为 184mm， 自重 0.8kN/m。 4.柱下独立基础:采用锥形杯口基础。 三、柱的各部分尺寸及几何参数 采用预制钢筋混凝土柱 轨道与垫层垫板总高h a = 0.184m，吊车梁高h b = 0.9 m，故 牛腿顶面标高=轨顶标高-h -h = 9.0 - 0.184 - 0.9 = 7.916m
由附录 12 查得，吊车轨顶只吊车顶部的高度为 2.3m ，考虑屋架下弦至吊车 顶部所需空隙高度为220mm ，故柱顶标高=9.0+2.3+0.22= +11.520m 基础顶面至室外地坪的距离取1.0m ，则 基础顶面至室内地坪的高度为1.0+0.15=1.15m ，故 从基础顶面算起的柱高H =11.52+1.15=12.67m ， 上部柱高H = 11.52 - 7.916 = 3.604m ,取为3.60m 下部柱高H =12.67-3.604=9.066m ,取为9.07m 上部柱采用矩形截面b h = 400mm 400mm ； 下部柱采用Ⅰ型截面b h b h = 400mm 900mm 100mm 150mm 。 上柱： b h = 400mm 400mm ( g = 4.0kN / m ) A =b h = 1.6105mm 2 I = bh 3 12 = 2.13109 mm 4 下柱： b h b h = 400mm 900mm 100mm 150mm (g = 4.69kN / m ) A = 900 400 - (900 - 2150) + (900 - 2175) (400 -100) = 1.875 105 mm 2 = 1.95 1010mm 4 H = 3.6m , H = 12.67m = H H =3.6 12.67 = 0.284 9003 400 12 300600 + 20.530025(275+25/3)3 I 2.13109 I = 19.5 109 0.109
塔吊基础设计计算方法 地基基础采用预应力混凝土管桩基础，设计等级教工宿舍C1C4、教工宿舍C15C16为丙级，教工宿舍C5C6为乙级。抗震设防烈度为6度，设计使用年限50年。 标签：塔吊基础；四桩；预应力管桩；承载力；倾覆力矩 1 工程概况 广东水利电力职业技术学院从化校区教工宿舍工程包括C1C4、C5C6、C15C16共3栋主体建安工程，二期精装修以及其他配套工程等。 三栋建筑由教工宿舍C1C4和教工宿舍C5C6、教工宿舍C15C16组成，总建筑面积：17782.82m2。其中教工宿舍C1C4地上6层；教工宿舍C5C6地上12层；教工宿舍C15C16地上6层，基地建筑面积2358.99m2（其中C1C4为862.89m2；C5C6为745.05m2；C15C16为751.05m2）。C1C4首层层高3m，二层～六层层高为3.0m，六层以上层高均为3.2m；C5C6首层层高4m，二层～十二层层高3m，十二层以上4.7m；C15C16首层层高3m，二层～六层层高3m，六层以上3.9m。C1C4、C15C16建筑结构类型为异形柱框架结构，C5C6建筑结构类型为剪力墙结构。 教工宿舍C1C4、教工宿舍C15C16建筑结构类型为异形柱框架结构，教工宿舍C5C6建筑结构类型为剪力墙结构。建筑安全等级为二级，抗震设防类型为丙类。地基基础采用预应力混凝土管桩基础，设计等级教工宿舍C1C4、教工宿舍C15C16为丙级，教工宿舍C5C6为乙级。抗震设防烈度为6度，设计使用年限50年。建筑防火类别为二类，耐火等级为二级；主体建筑屋面工程防水为2级。 根据施工现场场地条件及周边环境情况，安装1台塔式起重机负责建筑材料的垂直及水平运输。 2 塔吊基础（四桩）设计 2.1 计算参数 采用1台QTZ80塔式起重机，塔身尺寸1.60m，地下室开挖深度为0m；现场地面标高-0.60m，承台面标高-0.30m；采用预应力管桩基础，地下水位-2.90m。 2.1.1 塔吊基础受力情况 图1 塔吊基础受力示意图
钢筋混凝土单层工业厂房习题 一、填空题： 1、厂房屋盖结构有、两种类型。 2、厂房横向排架是由、、组成。 3、厂房纵向排架是由、、、、组成。 4、屋架之间的支撑包括、、、。 5、钢筋混凝土排架结构单层厂房当室内最大间距为，室外露天最大间距为时，需设伸缩缝。 6、柱间支撑按其位置可分为和。 7、单厂排架内力组合的目的是。 8、钢筋混凝土单层厂房排架的类型有、两种。 9、等高排架在任意荷载作用下的内力计算方法是。 10、厂房柱牛腿的类型有、两种。 二、判断题： 1、单层厂房有檩体系屋盖整体性和刚度好。（） 2、单层厂房无檩体系屋盖整体性和刚度好。（） 3、钢筋混凝土排架结构单层厂房，除基础之外，所有构件都是预制的。（） 4、单层工业厂房结构计算时，横向排架和纵向排架都必须计算。（） 5、单层工业厂房的牛腿柱的牛腿主要发生斜压破坏。（） 6、等高排架在任意何载作用下都可采用剪力分配法进行计算。（） 7、不等高排架在任意何载作用下都可采用剪力分配法进行计算。（） 8、排架结构内力组合时，恒载在任何情况下都参与组合。（） 9、风荷载分左来风和右来风，二者同时参与组合。（） 10、单层单跨的厂房参与组合的吊车台数最多考虑两台。（） 三、选择题： 1、有吊车厂房结构温度区段的纵向排架柱间支撑布置原则以下列（）项为正确做法。 A下柱支撑布置在中部，上柱支撑布置在中部及两端B下柱支撑布置在两端，上柱支撑布置在中部C下柱支撑布置在中部，上柱支撑布置在两端D下柱支撑布置在中部及两端，上柱支撑布置在中部 2、单层厂房排架柱内力组合中可变荷载的下列特点，（）有误。 A吊车竖向荷载，每跨都有在左、在右及在左、在右两种情况；每次只选一种B吊车横向水平荷载同时作用在该跨左、右两柱，且有正、反两个方向C或必有，但有不一定有或D风荷载有左来风和右
单层工业厂房独立基础 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
目录
第1章、混凝土结构课程设计单层工业厂房设计计算书 1.1、设计条件 1.1.1、平面与剖面 某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。厂房跨度为18m，车间面积为2644.07 ,其中AB跨设有两台10t桥式吊车；BC跨设有两台32/5t桥式吊车。吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5，轨顶标高AB跨为8.7m，BC跨为9m，柱顶标高为11.8m。 1.1.2、建筑构造 屋盖 防水层：APP防水卷材 找平层：25mm水泥砂浆 保温层：100mm水泥蛭石砂浆
屋面板：大型预应力屋面板 围护结构 240mm 普通砖墙，采用 和M5混合砂浆 门窗 低窗：4.2m ×4.8m 高窗：4.2m ×2.4m 门洞：5.6m ×6.0m 1.1.3、自然条件 建设地点：衡阳市郊，无抗震设防要求 基本风压：0.402/m kN 基本雪压：0.352/m kN 建筑场地：粉质粘土 地下水位：低于自然地面3m
修正后地基承载力特征值：2502 kN m / 1.1.4、材料 混凝土：基础采用C25，柱采用C30 钢筋：HPB235级、HRB335级、HRB400级各种直径钢筋 1.2、设计要求 1.2.1、分析厂房排架，设计柱、基础，整理计算书一份1.2.2、绘制结构施工图一套 1.3、设计期限 1.3.1、两周 1.4、参考资料 1.4.1、混凝土结构设计规范GB50010-2002 1.4.2、建筑结构荷载规范GB50009-2001 1.4.3、建筑地基基础设计规范GB50007-2002
塔吊基础设计计算方案
一、设计依据 1.《建筑桩基础技术规范》JGJ84—94 2.《混凝土结构设计规范》GB50040—2002 3.《建筑地基基础设计规范》GB50007—2002 4.《建筑地基基础设计规范》DB33/1001—2003 5.《建筑机械使用安全规程》JGJ33—2001 6.《建筑结构荷载规范》GB50009—2002 7.本工程《岩石工程勘察报告》 8.施工图纸 9.简明施工计算手册 10.塔吊使用说明书 二、塔吊选型 本工程为框剪结构，地下一层，总建筑面积246389m2、本标段72500m2。地上18~32层，地下室Ⅱ区地面结构标高为-5.6m,地下室Ⅱ区顶板结构标高为-1.20m,板厚500mm,5#--6#楼建筑物高度最大为98.6m, 5#--6#楼构架顶标高105.3m,7#--9#楼建筑物高度最大为55.3m, 7#--9#楼构架顶标高62m。根据本工程特点、布局，拟选用4台浙江凯达电梯制造有限公司制造的QTZ63型液压自升塔式起重机（简称塔吊），其相关技术参数适用于本工程垂直运输需要。 三、塔吊位置的确定 为最大限度的满足施工需要，拟将塔吊位置作如下确定： 塔吊基础：5#塔吊设置在5#楼E—F轴/24—25轴，7#塔吊设置在7#楼E—F轴/8—6轴，8#塔吊设置在8#楼Q轴/8—9轴，9#塔吊设置在9#楼B1轴/13轴，具体详见塔吊平面布置图。 四、塔吊基础的确定 1.地质参数以本工程《岩石工程勘察报告》中有关资料为计算依据（以Z50孔为依据）， 其主要设计参数（见土层设计计算参数表）。
2.塔吊基础受力情况（说明书提供） 3.所定的塔吊位根据建筑结构条件、地质条件以及塔吊各项技术参数确定：塔吊基础桩采 用机械钻孔混凝土灌注桩，桩径800，桩长38M（有效桩长），桩身混凝土C25，钢筋笼全长配筋16A20，A8@100/200（螺旋箍），附加箍筋A14@2000，桩顶3000内A8@100，钢筋伸入承台800，桩数4根。桩顶标高为-7.10(-7.25)m,桩位布置及基础承台平面尺寸详见附图。 4.采用钢筋混凝土承台，尺寸为4000×4000×1000mm，内配钢筋双层双向A20@200， 承台混凝土强度C30，承台顶标高-6.15(6.30)m,基础下100厚C15混凝土垫层。在塔吊承台位置地下室底板预留洞4000×4000，四周设一道止水板，与基础连接处用100厚泡沫板相隔并做防水处理。塔吊基础处后浇带处理方法同地下室后浇带。塔身穿楼板处，楼板预留洞四周比塔身外围大500mm(2600×2600),该处梁板后浇带处理方法同地下室顶板后浇带。 五、塔吊基础施工 塔吊基础混凝土机械钻孔桩，将由在现场施工工程桩的施工队伍施工，并按其专项施工方案进行操作。
