已知流量、管材，如何求管径？ 分两种情形： 1、水源水压末定，根据合理流速V（或经济流速）确定管径d： d=√[4q/(πV)] (根据计算数值，靠近选取标准管径） 2、已知管道长度及两端压差，确定管径 流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下： 管道的压力坡度可用舍维列夫公式计算 i=0.0107V^2/d^1.3——（1） 管道的流量 q=(πd^2/4)V ——（2） 上二式消去流速V得： q = 7.59d^2.65√i (i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位） 这就是已知管道的流量、压力坡度求管径的公式。 例：某管道长100m，管道起端压力P1=96kPa，末端压力P2=20kPa，要求管道过1.31 L/s的流量，试确定管径
压力坡度 i=(P1-P2)/L=(96-20)/100=0.76kPa/m 流量 q=1.31 L/s=0.00131 m^3/s 管径d=0.4654q^0.3774/i^0.1887 =0.4654*0.00131^0.3774/0.76^0.1887= 0.0400m =400mm 还可用海森威廉公式：i=105C^(-1.85)q ^1.85/d^4.87 ( i 单位为 kPa/m )钢管、铸铁管：C=100，i=0.02095q ^1.85/d^4.87 ，q =8.08d^2.63 i ^0.54 铜管、不锈钢管：C=130，i=0.01289q ^1.85/d^4.87 ，q =10.51d^2.63 i ^0.54 塑料管：C=140，i=0.01124q ^1.85/d^4.87 ，q =11.31d^2.63 i ^0.54 C=150，i=0.009895q ^1.85/d^4.87 ，q =12.12d^2.63 i ^0.54
流速仪法流量监测方案分析与确定摘要：确定流量监测方案是规范水文测站正常开展流量测验的必要基础工作，亦是制定《测站任务书》中有关水文测验部分的主要技术条文。确定合理的流量监测方案，可保证单次流量测验精度，即保证单次流量测验误差不超过允许误差。本文采用崖口水文站1984年至2007年实测流量和实测水位测验成果资料，通过对多年径流量采用频率计算的方法，求得丰、平、枯水的相应典型年，进而求得典型年的相应水位。在此基础上，根据分析计算的宽深比和断面概化垂线流速分布形式参数，确定高、中、低水的流量监测方案。 关键词：典型年；宽深比；垂线流速分布形式参数；流量监测方案 analysis and determination of flow monitoring scheme by velocity instrument method li wei-hua (tangqin hydrology and water resources survey bureau of hebei province，hebei，tangshan 063000) abstract: determination of flow monitoring scheme is the necessary basic work for the normal development of discharge measurement in hydrometric station specification and the main technical provisions for making survey station project
中国灌区协会“全国灌区量水技术研讨班”教材 流速仪测流法 及水工建筑物量水率定 郭宗信 河北省石津灌区管理局
第一章流速仪测流法 第一节流速仪测流的基本方法 与测线布设 流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。 从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。即通常说的测点时均流速、垂线平均流速和部分平均流速。 （一）基本方法 流速仪测流，在不同情况或要求下，可采用不同的方法。其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。 1.精测法： 精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。 2.常测法： 常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法： 在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。在水流平缓，断面稳定的渠道上可选用单线法。 （二）测线布设 测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。因此在拟订测线布设方案时要进行周密的调查研究。 国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。测深垂线应分布均匀，能控制渠床变化的主要转折点。一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。 测速垂线的数目与过水断面的宽深比有关。精测法的测速垂线数目与宽深比的关系式为： B N0=2 D 式中：N0——测速垂线数目； B——水面宽； D——断面平均水深。 常测法的垂线数目与宽深比的关系式为： B N0= D 简测法的测速垂线数目及其布置，应通过精简分析确定。主流摆动剧烈或渠床不稳的测站，垂线不宜过少，垂线位置应优先分布在主流上。垂线较少时，应尽量避免水流不平稳和紊动大的岸边或者回流区附近。 由于灌溉渠道的断面一般都比较规则，有些测站修建了标准断面，故
题目：超声波传输时差法的测量 姓名： . 学号： . 班级： . 同组成员： . 指导教师： . 日期： .
关键词：超声波流量计，时差法，换能器，脉冲 第一部分:摘要 1.中文摘要： 超声波用于气体和流体的流速有许多优点。和传统的机械式流量仪表，电磁式流量仪表相比它的计量精度高，对管径的适应性强，非接触流体，使用方便，易于数字化管理等。 近年来，由于电子计术的发展，电子元器件的成本大幅度下降，思潮申博流量仪表的制造成本大大降低，超声波流量计也开始普及起来。 根据其原理，研究了几种超声波流量计特别是时差法超声波流量计的测量原理，对超声波在流体中的传播特性及超声波换能器进行了一定的探讨和研究：根据流体力学及物理学的有关知识，对超声波流量计进行了相关了解。针对传统时差法超声波流量计测量精度易受温度影响的问题，采用了改进型算法，在很大程度上避免了温度变化对测量精度的影响。在多种测量原理及方法下，这里我们则采用的是多脉冲测量法的原理和应用。 当然，我们还要结合课题的实际情况，对时差法超声波流量计的硬件电路进行详细的分析和设计，讨论器件的选择、参数计算等技术问题，设计出了换能器发射和接收超声波的等效电路，当其换能器发射超声波时，相当于换能器给相应的计数环节给以上升沿脉冲使其开始计数，同理，当换能器接收超声波时也产生一个上升沿脉冲，来作用于相对应的计数器使其停止计数。 针对超声波流量计的工作环境，由于条件的限制，我们只能在普通环境下进行我们的课题设计。对造成超声波流量测量误差的各种因素我们也只能进行常规
的分析以及改进。 2.英文摘要： The FV ultrasonic flowmeter is designed to measure the fluid velocity of liquid within a closed conduit. The transducers are a non-contacting, clamp-on type, which will provide benefits of non-foulingoperation and easy installation. The FV transit-time flowmeter utilizes two transducers that function as both ultrasonic transmitters and receivers. The transducers are clamped on the outside of a closed pipe at a specific distance fromeach other. The transducers can be mounted in V-method where the sound transverses the pipe twice,or W-method where the sound transverses the pipe four times, or in Z-method where the transducersare mounted on opposite sides of the pipe and the sound crosses the pipe once. This selection of themounting method depends on pipe and liquid characteristics. The flow meter operates by
管径/流速/流量对照表 管径（DN）0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6 m/s 1.8 m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s 流速对应流量m3/h 20 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4 25 0.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.3 32 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.9 7.5 8.1 8.7 40 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.1 9.0 10.0 10.9 11.8 12.7 13.6 50 2.8 4.2 5.7 7.1 8.5 9.9 11.3 12.7 14.1 15.6 17.0 18.4 19.8 21.2 65 4.8 7.2 9.6 11.9 14.3 16.7 19.1 21.5 23.9 26.3 28.7 31.1 33.4 35.8 80 7.2 10.9 14.5 18.1 21.7 25.3 29.0 32.6 36.2 39.8 43.4 47.0 50.7 54.3 100 11.3 17.0 22.6 28.3 33.9 39.6 45.2 50.9 56.5 62.2 67.9 73.5 79.2 84.8 125 17.7 26.5 35.3 44.2 53.0 61.9 70.7 79.5 88.4 97.2 106.0 114.9 123.7 132.5 150 25.4 38.2 50.9 63.6 76.3 89.1 101.8 114.5 127.2 140.0 152.7 165.4 178.1 190.9 200 45.2 67.9 90.5 113.1 135.7 158.3 181.0 208.6 226.2 248.8 271.4 294.1 316.7 339.3 250 70.7 106.0 141.4 176.7 212.1 247.4 282.7 318.1 353.4 388.8 424.1 489.5 494.8 530.1 300 101.8 152.7 208.6 254.5 305.4 386.3 407.1 488.0 508.9 589.8 640.7 661.6 712.5 763.4 350 138.5 207.8 277.1 346.4 415.6 484.9 554.2 623.4 692.7 762.0 831.3 900.5 989.8 1089.1 400 181.0 271.4 381.9 462.4 542.9 633.3 723.8 814.3 904.8 995.3 1085.7 1176.2 1286.7 1357.2 管径（DN） 流速推荐值m/s： 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 闭式系统0.5-0.6 0.6-0.7 0.7-0.9 0.8-1 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 1.6-2.2 1.8-2.5 1.8-2.6 1.9-2.9 1.6-2.5 1.8-2.6 开式系统0.4-0.5 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 1.5-2.0 1.6-2.3 1.7-2.4 1.7-2.4 1.6-2.1 1.8-2.3
流量流速的测定及常见流体测速仪 如何测定流体的流速和流量对于流体力学来说是一门非常重要的研究，如今，有关流体的测量与我们的生活息息相关。由于实际流动非常复杂，实验研究和流体测量仍然是检验理论分析和数值计算结果最终的具有说服力的方法。那么该如若测定流量及流速呢？ 对于流体流量的测定，有以下几种常见的仪器。 1.文丘里管流量计 文丘里管由渐缩管、中间的喉部断面和渐扩管组成，渐缩管内速度增加，压力下降，渐扩管内动能又转变为压力能，速度减小，压力增加。因为压力与流速有关，所以可以用来测流量。如图7.7所示，以管道轴线为基准面，1和2两断面间伯努力方程为 g v p z g v p z 222222211 1++=++γγ 代入连续性方程，得： 2121v A A v = 喉部理想流速为： ??????+-+-=γγ22112 122()(2)(11p z p z g A A v 文丘里管能够精确测量管道内流体流量，除了安装费用外，文丘里管唯一的不足是在管路中增加一个摩擦损失。事实上，所有损失都发生在渐扩管中，即图中2和3断面间，一般为静压差的10%到20%。 为了测量精确，在文丘里管前面应该至少有管道直径的5～10倍的直管段。所需要的直管段长度取决于进口断面的条件。随管径比率增加，进口断面处流动影响增大。压力差测量应该用管道周围的环形测压管，并保证在两个断面处有适当的开孔数。 对于一个给定的文丘里管，除特殊给定外，通常假设雷诺数超过l05，μ值根据实验确定，称为文丘里管系数。它的值约在0.95～0.98之间。文丘里管长期使用后μ可能下降l%～2%。
2.节流式流量计 结构简单，无可动部件；可靠性较高；复现性能好；适应性较广，它适用于各种工况下的单相流体，适用的管道直径范围宽，可以配用通用差压计；装置已标准化。 安装要求严格；流量计前后要求较长直管段；测量范围窄，一般范围度为 3 : 1；压力损失较大；对于较小直径的管道测量比较困难 ；精确度不够高(±1%~ ±2%)。 1-节流元件 2-引压管路3-三阀组 4-差压计 测量原理及流量方程： 2222222111 u p u p +=+ρρ 1u 1ρ24D π =2u 2ρ2 4d 'π 21p p 、—截面1和2上流体的静压力； 21u u 、—截面1和2上流体的平均流速； D 、d '—截面1和2上流束直径； 对于可压缩流体，考虑到节流过程中流体密度的变化而引入流束膨胀系数进行修正，采用节流件前的流体密度，由此流量公式可更一般的表示为：
[超声波衍射时差法（TOFD）检测中参数设定的研究]超声波 衍射时差法 摘?要在TOFD检测过程中，相关参数的设置非常为重要，关系到采集图谱质量的好坏。下面，就结合现场情况，把TOFD检测实践中的一些见解归纳分析一下，主要以ISONIC系列仪器进行研究。 关键词 TOFD检测；ISONIC；参数设定；研究 TN914 A 1673-9671-(xx)071-0198-01 1 TOFD检测中的参数设置的重要性 TOFD检测扫描前主要注意的参数有：探头真实频率，脉冲宽度，重复频率，阻抗，感抗，滤波频率，信号平均值，时间窗口，增益等参数。 脉冲宽度是非常重要的，它有助于优化接受信号的形状。改变脉冲宽度可以导致不同周期部分减弱或加强。如果想使两个超声脉冲组成单一频率的信号，则应将脉冲宽度设置为所用探头频率周期的一半（例：5 MHz时使用100 ns）；为了使信号持续最低周期数，应将脉冲宽度设置为所用探头频率的一个周期（例：5 MHz时使用200 ns）。
其中探头频率必须是探头实际频率，而不是探头的标称频率。在实际工作中必须通过试验来获得最优脉冲宽度。 如果使用手动采集数据，则需要注意脉冲重复频率PRF与探头移动速度必须相匹配，由于手动扫查时计算机不能判断和控制探头移动，只能由操作者正确选择PRF来保证能正常采集A扫数据。若采用编码器或者电机驱动，则PRF相对不重要，因计算机可以计算出探头位置，在规定的A扫采样率间隔采集数据。若PRF设置不当时将采集到空白A扫。 阻抗Tuning项匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。 感抗damping项的单位是欧。知道了交流电的频率f（Hz）和线圈的电感L（H），就可以把感抗计算出来。在实际调节射频波波幅时，需要不断地改变感抗值来选择最优波幅，使图谱效果达到最佳。 在选择高低通滤波器频率时，推荐滤波器带通宽度的最小范围是0.5到2倍的探头中心频率。选择信号平均值至最低要求，以获得一个合理的信噪比，设置时间窗口覆盖A扫的有用部分，以便数字化。
时差法超声波流量计
1 引言 超声波流量计是利用超声波在流体中的传播特性来测量流量的计量仪表。凭借其非接触测流、仪表造价基本上与被测管道口径大小无关、精度高、测量范围大、安装方便、测试操作简单等自身的优势被认为是较好的大管径流量测量仪表，在电力、石油、化工特别是供水系统中被广泛应用。随着超声波流量计的技术的不断成熟和用户对它的逐渐认可，超声波流量计市场正以前所未有的发展速度向前发展。 2 超声波流量计分类 根据对信号检测的原理，超声波流量计可分为多普勒法、波束偏移法、噪声发、相关法等。 2.1 多普勒法 多普勒法是应用声学中多普勒原理，检测反射声波与发射声波之间的频率偏移量即可以测定流体的流动速度，进而测出流体流量。其工作原理如图1所示。 图1 多普勒法工作原理图 Fig.1 Theory of Doppler approach 管壁两侧分别装有发射和接收两个超声波换能器，发射器向含有固体颗粒的流体中发射频率为0f 的连续超声波。根据多普勒效应，在中间相交区的频率为1f ，接收器收到的经固体颗粒反射后的超声波频率为 2f ，当粒子流速均为u 时，其关系为： )sin 21()sin 1()sin 1(02012C u f C u f C u f f β ββ-≈-=- = (1) β sin 2)(020f C f f u -= (2) 多普勒法只能用来测量含有固体颗粒的流体，比如血液、污水、蒸汽等。 2.2 波束偏移法 波束偏移法是根据测量由于流体流动而引起的超声波束偏移角来确定流体流速的。其测量原理如图2所示。
图2 波束偏移法原理图 Fig.2 Theory of beam-excursion approach 流速越大，偏移角越大，而两接收器收到的信号强度差值也越大，因此测出两接收器的信号强度差值可确定流体的流速。波束偏移法用于测量准确度要求不高的高速流体流量测量。 3 时差法原理 3.1 时差法 时差法超声波流量计就是利用声波在流体中顺流、逆流传播相同距离时存在时间差，而传播时间的差异与被测流体的流动速度有关系，因此测出时间的差异就可以得出流体的流速。基本原理如图3所示。 图3 时差法工作原理图 Fig.3 Theory of transit-time method 超声波换能器A 、B 是一对可轮流发射或接收超声波脉冲的换能器。设超声波信号在被测流体中的速度为C ，顺流从A 到B 时间为1t ，逆流从B 到A 时间为2t ，外界传输延迟总时间为0t 。则由几何关系可知 01sin cos /t v C d t ++= θ θ (3) 02sin cos /t v C d t +-= θ θ (4) 由于2 C >> θ2 2 sin v ,则
用超声波流量计测量超声声速 姓名：田田班级：网络（2）班学号：090602231 摘要：在大学物理实验里，我们学习了用共振干涉法和相位比较法测量超声声速，但在工程中运用的是更为精确的时差法测量超声声速。在此，我们可以使用超声波流量计进行测量。超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,近年来它是发展迅速的一类流量计之一。 关键字：时差法，超声声速，超声波流量计 Use ultrasound flowmeter measurement ultrasonic velocity Name:TianTian class: network (2) class student id: 090602231 Abstract:in university physics experiment, we studied the use is also called the resonant interfering method and phase comparison ultrasonic velocity measurement, but in engineering is the use of more precise time difference method for measuring the ultrasonic velocity. Here, we can use the ultrasonic flowmeter measurements. Ultrasonic flowmeter is through testing the fluid flow of ultrasonic beam (or ultrasonic pulse) role to measure flow meter. According to the principle of signal detection ultrasound flowmeter can be divided into velocity differential method (direct time difference method, the method of time difference, the method of phase difference and frequency offset method), beam migration method, doppler method, cross-correlation method, space filter method and noise method, etc. Ultrasonic flowmeter and electromagnetic flowmeter is same, because instrument circulation channel not set any block up pieces, belong to the unimpeded flowmeter is suitable for solving the flow measurement
重庆大学硕士学位论文中文摘要 摘要 超声波流量计由于具有非接触式测量、测量范围宽、安装简便、以及特别适合大管径及危险性流体流量测量等优点，被供水、石油、化工、电力等部门广泛应用。然而，由于超声波流量计只是在近几十年才出现的一种新型仪表，还有很多不完善的地方，比如成本较高、精度不够等，有必要对其加以改进和提高。 本论文通过充分调研及查阅大量的文献资料，选择时差法超声波流量计为研究对象，对如何提高系统的精度及系统稳定性和可靠性问题进行了深入的理论研究，并设计了具体的硬件电路，主要工作及创新有： 1.研究了几种超声波流量计特别是时差法超声波流量计的测量原理，对超声波在流体中的传播特性及超声波换能器进行了较深入的研究；根据流体力学及物理学的有关知识，对超声波流量计进行了修正，并给出了不同情况下流量修正系数的计算公式； 2.针对传统时差法超声波流量计测量精度易受温度影响的问题，采用了改进型算法，在很大程度上避免了温度变化对测量精度的影响；介绍了几种常用提高超声波测时精度方法的同时，讨论并采用了超声波时差测量的新方法——多脉冲测量法的原理和应用； 3.结合课题的实际情况，对时差法超声波流量计的硬件电路进行了详细的分析和设计，讨论了器件的选择、参数计算等技术问题，设计出了匹配性能良好的发射、接收电路；在信号调理上，除了常规的滤波电路外，还采用了自动增益放大电路来提高信号的可靠性；而且，采用主从单片机协同工作的方式，提高了系统的稳定性；在软件方面，给出了系统的软件流程图并较详细地叙述了算法的实现； 4.针对流量计的工作环境，对流量计系统的抗干扰性进行了研究，并采取了相应的软、硬件措施； 5.对造成超声波流量测量误差的各种因素进行了详细的分析、研究，并应用误差理论，对时差法超声波流量计的各种可能的误差进行了误差分配和合成；对硬件电路和软件进行了试验性的验证，给出了实验结果。 关键词：超声波流量计，时差法，传播时间

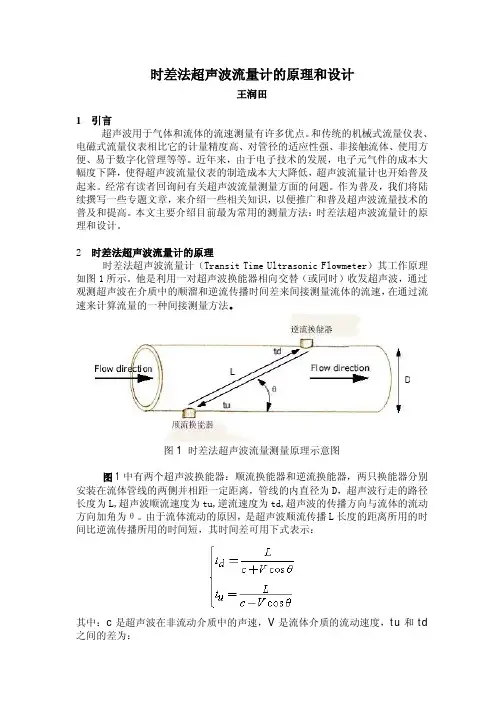

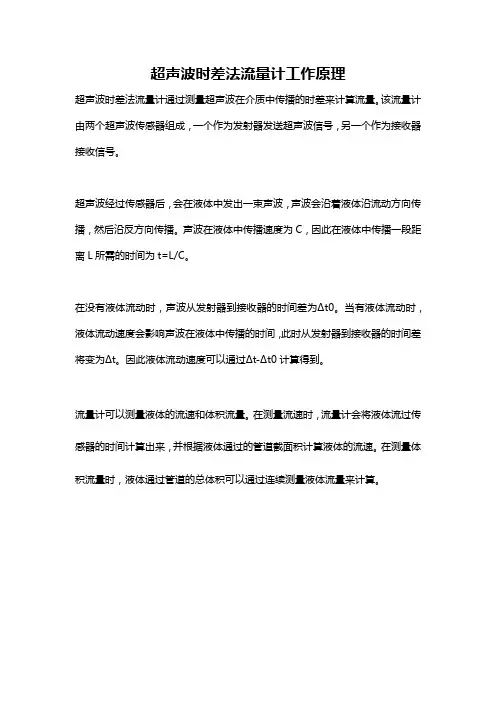

时差法超声波流量计的原理和设计 王润田 1 引言 超声波用于气体和流体的流速测量有许多优点。和传统的机械式流量仪表、电磁式流量仪表相比它的计量精度高、对管径的适应性强、非接触流体、使用方便、易于数字化管理等等。近年来，由于电子技术的发展，电子元气件的成本大幅度下降，使得超声波流量仪表的制造成本大大降低，超声波流量计也开始普及起来。经常有读者回询问有关超声波流量测量方面的问题。作为普及，我们将陆续撰写一些专题文章，来介绍一些相关知识，以便推广和普及超声波流量技术的普及和提高。本文主要介绍目前最为常用的测量方法：时差法超声波流量计的原理和设计。 2 时差法超声波流量计的原理 时差法超声波流量计（Transit Time Ultrasonic Flowmeter）其工作原理如图1所示。他是利用一对超声波换能器相向交替（或同时）收发超声波，通过观测超声波在介质中的顺溜和逆流传播时间差来间接测量流体的流速，在通过流速来计算流量的一种间接测量方法。 图1 时差法超声波流量测量原理示意图 图1中有两个超声波换能器：顺流换能器和逆流换能器，两只换能器分别安装在流体管线的两侧并相距一定距离，管线的内直径为D，超声波行走的路径长度为L,超声波顺流速度为tu,逆流速度为td,超声波的传播方向与流体的流动方向加角为θ。由于流体流动的原因，是超声波顺流传播L长度的距离所用的时间比逆流传播所用的时间短，其时间差可用下式表示：
式中X是两个换能器在管线方向上的间距。 为了简化，我们假设，流体的流速和超声波在介质中的速度相比是个小量。即：
图2 超声波流量计的电原理框图 4 结语 时差法超声波流量计的换能器安装方式可以有多种。常见的有外加式和管段式，也有介入式，比如家用煤气表一般可采用介入式。无论何种安装方式其原理大同小异。比如介入式就是取上面公式中的θ=0。 超声波波用于流体的测量还有其他几种基于不同原理的测量方法：多卜勒频移法、相位差法和相关法等等，各有优缺点，可根据不同的使用条件和计量精度等因素加以选取。 随着电子技术的迅速发展、超声波技术的普及以及产品成本的降低和可靠性的提高，我们相信，超声波流量仪表将成为流体计量中最为普遍采用的手段。 参考文献：

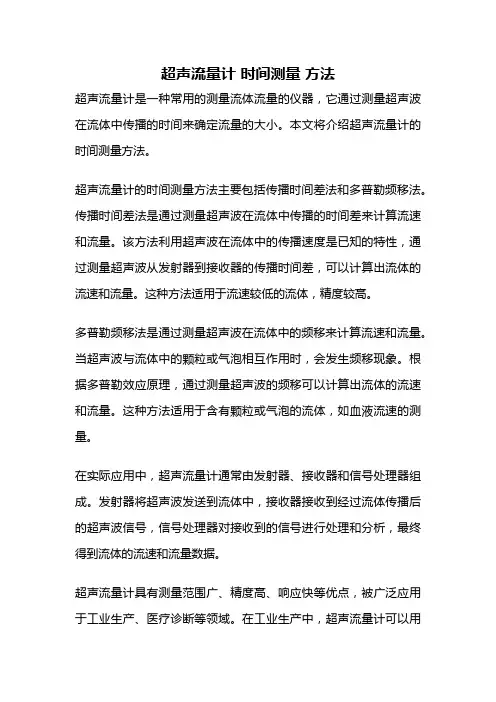

超声波流量计的测量原理 超声波流量计 超声波流量计是一种非接触式流量测量仪表，近20多年发展迅速，已成为流量测量仪表中一种不可缺少的仪表。尤其在大管径管道流量测量，含有固体颗粒的两相流的流量测量，对腐蚀性介质和易燃易爆介质的流量侧量，河流和水渠等敞开渠道的流量及非充满水管的流量测量等方面，与其他测量方法相比，具有明显的优点。 超声波流量计的测量原理 超声波流量计是利用超声波在流体中的传播特性实现流量测量的。电磁流量计超声波在流体中传播时，将载上流体流速的信息。因此，通过接收到的超声波，就可以检测出被测流体的流速，再换算成流量，从而实现测量流量的目的。 利用超声波测量流且的方法很多。根据对信号检测的方式，大致可分为传播速度法、多普勒法、相关法、波束偏移法等。在工业生产测量中应用传播速度法最为普遍。 1.传播速度法 根据在流动流体中超声波顺流与逆流传播速度的视差与被测流体流速有关的原理，检测出流体流速的方法，称为传播速度法。很据具体测最参数的不同，又可分为时差法、相差法和频差法。 传播速度法的基本原理如图2.59所示。远传式水表从两个作为发射器的超声换能器T, , T,发出两束超声波脉冲。各自达到下、上游两个作为接收器的超声换能器R，和RZ。设流体静止时超声波声速为C，发射器与接收器的间距为L。则当流体速度为时，顺流的传播时间为式中，L, C均为常量，所以只要能测得时差At，就可得到流体流速。，进而求得流最p。这就是时差法。 时差法存在两方面间题:一是计算公式中包括有声速C，可拆卸螺翼式水表它受流体成分、沮度影响较大，从而给测量带来误差;另一是顺、逆传播时差At的数量级很小(约为10-’一10"9s),测量Lt，过去需用复杂的电子线路才能实现。 相差法是通过测量上述两超声波信号的相位差△lp来代替测量时间差6r的方法。如图2.61，设顺流方向声波信号的相位为9).二“:;逆流方向声波信号的相位为T2 =则结合式(2.56)可得逆、顺流信号的相位差为式中。—声波信号的角频率。 此方法可通过提高。来取得较大的相位差乙甲，滴水计数水表从而可提高测量精度。但此方法仍然没有解决计算公式中包含声速C的影响。 频差法是通过测量顺流和逆流时超声波脉冲的重复频率差来测量流量的方法。该方法是将发射器发射的超声波脉冲信号，经接受器接受并放大后，再次切换到发射器重新发射，形成“回鸣”，并如此重复进行。由于超声波脉冲信号是在发射器一流体一接收器一放大电路一发射器系统内循环的，故此法又称为声还法。脉冲在生还系统中一个来回所需时间的倒数称为声还频率(即重复频率)，它的周
购买流速流量仪之前首先我们要明确的是什么是”流速流量”, 它是用来做什么的? 一、什么是”流速流量”? 1,流速：流速指单位时间内水体移动的距离，单位为m/s。渠道和河道里的水流各点的流速是不相同的，靠近河(渠)底、河边处的流速较小，河中心近水面处的流速大，为了计算简便，通常用横断面平均流速来表示该断面水流的速度。2,流量：指单位时间内通过某一过水断面的水量，单位为m3/s。 3,流量与流速的关系：流量= 平均流速×管道截面积 二、流速流量仪是用来做什么的? 流速流量仪是一种专为水文水利、江河流速测量、农田灌溉、市政排水、工业污水、水政水资源，沟渠明渠，水利工程，建筑排水，污水测流等行业流速流量测量的一种便携式测量仪表，它采用了特殊的超微功耗电路设计，全数字信号处理技术，使得仪表测量更加稳定可靠，测量精度高，可广泛用于水文、水利、农灌、给排水等需要经常移动测量而且现场又无电源的场合，是目前插入式测量水流速流量较多的仪器之一。 注意:了解流速流量是什么,它的用途后,那么我们如何来选择合适的流速流量仪？聚创通过以下产品分类的对比,帮助您来选择合适的产品: 1，明渠式流速流量仪,旋浆式流速流量仪 JC-HS-2 特点：可以测明渠式水文流速，符合国家明渠测量标准,输入横截面积后，可以换算成流量
2，涡轮式流速仪，便携式流速仪 FP111、FP211、FP311 特点：区别在于探头长度范围不同，涡轮式流速计，用于现场测量平均流速 3，电波式流速仪,，手持式电波流速仪 SVR 特点：俗称“雷达测速枪”，主要用于野外巡测和洪水、溃坝、决口、泥石流等应急测量，尤其适用于汛期抢测洪峰。4，超声波式流速仪,，手持式超声波多普勒流速仪 LSH10-1A 特点：应用超声“多普勒效应”原理制成的超声测流仪 1、测量精度高，量程宽，可测弱流，也可测强流。
流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为，水在水管中流速在1--3米/秒，常取米/秒。 流量=管截面积X流速=管内径的平方X流速(立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） Darcy-Weisbach公式 h f——沿程水头损失（mm3/s）
f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1
衍射波时差法超声检测技术(TOFD 王庆军 大连西太平洋石油化工有限公司 116600 简介:本文简要介绍了工业发达国家正在兴起和应用的TOFD技术的起源,原理,优缺点,标准规定和在实际产品订货中节约的费用和时间。 主题词:TOFD起源原理优缺点相关费用 1. 衍射波时差法检测技术(TOFD的起源 TOFD(Time-of-flight-diffraction technique检测技术是在1977年,由Silk根据超声波衍射现象提出来,意大利AEA sonovatiion公司在TOFD应用方面,已经有15年历史,此技术首先是应用于核工业设备在役检验,现在在核电,建筑,化工,石化,长输管道等工业的厚壁容器和管道方面多有应用,TOFD技术的成本是脉冲回声技术的 1/10。现在,TOFD检测技术在西方国家是一个热门话题,现在已经开始推广应用,经过几年以后,将有取代RT趋势的可能。 2. TOFD原理及系统组成 2.1 TOFD原理是当超声波遇到诸如裂纹等的缺陷时,将在缺陷尖端发生叠加到正常反射波上的衍射波,探头探测到衍射波,可以判定缺陷的大小和深度。 TOFD原理 当超声波在存在缺陷的线性不连续处,如裂纹等处出现传播障碍时,在裂纹端点处除了正常反射波以外,还要发生衍射现象。衍射能量在很大的角度范围内放射出并且假定此能量起源于裂纹末端(图1。这与依赖于间断反射能量总和的常规超声波形成一个显著的对比。 图1
1 =发射波 2 =反射波 3 =穿透波 4 =顶部裂纹端衍射波 5 =底部裂纹端衍射波 除了发现由缺陷衍射的能量变化以外,TOFD方法也探测到一个直接穿过两个探针的表面(横向波和达到试块底部(测试对面没有受到缺陷干涉的底部反射波(图1中的注1和4。 图. 2 1- 横向波 2 - 顶部裂纹端衍射波 3 - 底部裂纹端衍射波 4- 对面器壁反射波 这种现象的研究产生了用于下列应用衍射波时差法无损检测方法: ■探伤检验因为来自于缺陷范围的信号可记录。 ■裂纹定尺寸因为衍射波分离的空间(或时间与裂纹高度直接相关。 用一对发射接受配对的单探头组(见图2的TOFD技术,通常应用的纵向探头的入射角是450~ 700,通过接受探头接受衍射信号,同时根据超声系统来评估B-扫描图像。 图. 3 裂纹定位原理图 图. 4
淮安嘉可自动化仪表有限公司 影响超声波流量计（热量表）测量精度的主要因素 1、上下游直管段的影响 由于时差式超声波流量计标定系数K值是雷诺数函数，所以当流体从层流过渡到紊流时，其流速分布不均匀，标定系数K值将产生较大的变化，从而影响测量准确度。根据设计要求换能器应安装在上游直管段为10倍管径、下游直管段5倍管径的位置，对于上游存在泵、阀等设备时，需要按照“距离紊流、震动、热源、噪声和射线源越远越好”的要求做，换能器应安装在上游直管段30倍管径以上的位置。直管段长度是保证时差式超声波流量计测量准确度的重要因素之一。 2、安装管道参数设置的影响 根据时差式超声波流量计流量计量公式q v=（π/4）D2v，（q v瞬时流量，D管道直径，V流体流速m/s）当管道材质及尺寸设置与实际管道尺寸不符时，将使理论管道流通截面积与实际管道流通截面积产生误差，导致计算结果不准确。换能器的安装距离是根据流体性质、管道材质、内外管径、安装方式等参数综合运算的结果。据有关资料介绍，如果管道内径误差±1%，则引起约±3%的流量误差。如果安装距离误差±1 mm将产生±1.5%以内的流量误差。由此可见，只有正确设置管道参数，换能器才能安装正确。因此，管道参数设置的准确性直接影响着时差式超声波流量计测量准确度。
淮安嘉可自动化仪表有限公司 3、换能器安装的影响 时差法超声波流量计测量器件换能器声波的传输分为直线式和反射式，反射式按安装方式又有V式、Z式、W式，可根据管径、所测流体性质，有无管衬以及现场安装条件进行选择。另外换能器必须安装在与管线正切的方向，否则会影响声波的发射和接收，进而影响时差法超声波流量计的测量准确度。 4、被测流体含气量的影响 不溶气体具有非常低的声阻抗，可能造成声束分散，含气量大时，将减弱声波信号强度，因此被测流体含气量对超声波流量计测量数据有很大影响。在实际供热生产中，所有热量表安装的外部条件匀已很好地满足设计要求，但当锅炉出水温度低于80℃时，热量表工作正常，当锅炉出水温度高于80℃时，管道内会有细小的气泡产生，在闭环的锅炉系统中，这些气泡使终裹挟在流体里，从而影响时差法超声波流量计测量准确度，造成热量值的误差，影响热量调节工作。 要想消除这些气泡，可以在锅炉出口安装一个大于出口管径的聚气装置，加长流量计上游的直管段距离，还可以采取安装紊流装置的设施，以减少和消除被测介质内的含气量，保证热量表的测量准确性。5、耦合剂的影响 为了保证换能器能够与管道充分接触，安装换能器时需要在管道表面均匀地涂一层耦合剂，一般厚度为1mm，并将耦合剂内的气泡和颗粒挤出去，换能器的发射面应紧密地贴在管壁上。
大功率河道超声波时差法流量计 超声波多声道—时差法 天津市求精科技发展有限公司 https://www.doczj.com/doc/7a4434348.html,
目录 第一章概述------------------------------------------2 第二章性能指标--------------------------------------4 第三章主要技术参数----------------------------------4 第四章传感器安装方式--------------------------------7 第五章数据输入输出接口协议-----------------------10 第六章主机结构尺寸---------------------------------15 第七章产品定制服务---------------------------------15
第一章概述 随着超声波测量技术发展,速度面积法超声波流量计在渠道的流量测量中获得广泛应用,与传统的堰槽法相比,采用速度面积法测量时的水位和流速变化范围要大的多,准确度和稳定性也明显好于堰槽法,因此具备比较规范的渠道的流量测量首选速度面积法超声波流量计。 从超声波测量原理来讲，时差法适合测量纯净和杂质比较少的液体，如自来水，江河海水，污水处理厂出水等。多普勒法适合测量杂质含量比较多的液体和浆体，如城市排水，泥浆，矿浆等。从本公司多年实践经验来看，两种测量方式针对所测量介质的杂质含量定量指标比较模糊，主要原因是目前还没有测量液体杂质含量的有效仪器仪表。 本公司为保证客户测量准确性稳定性,在水质不确定情况下免费为客户互换时差法和多普勒法传感器直至达到客户满意的测量结果。 由于渠道的流速分布随水位变化，建议： 水位1000—2000mm安装2或3声道传感器 水位2000mm以上安装4或5声道传感器 雷达式非接触测量是最新国际先进测量技术,安装使用十分方便,测量稳定可靠,与超声波测量相比雷达式测量的是水流表面流速,按照水利学的流速分布理论进行计算,与超声波多声道测量相比测量精度略低。

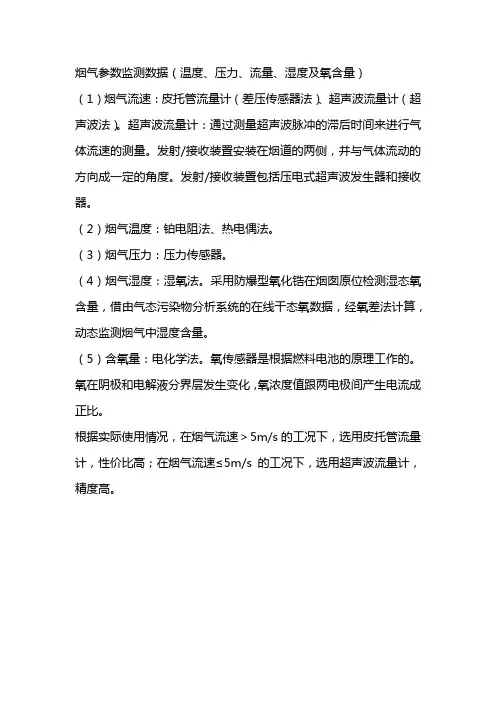

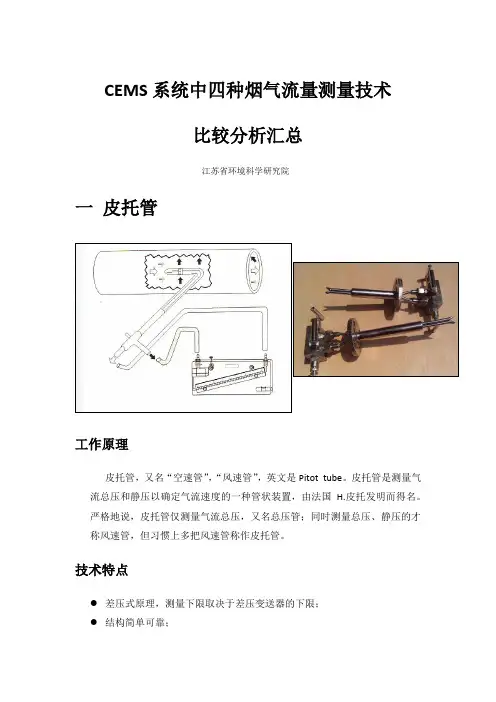

1.6 流速与流量的测量 本节重点： 孔板流量计与转子流量计的原理、特点等。 难点： 流量方程的推导。 1.6.1 测速管 测速度的结构与测量原理 测速管又称皮托（Pitot ）管，如图1-31所示，是由两根弯成直角的同心套管组成，内管管口正对着管道中流体流动方向，外管的管口是封闭的，在外管前端壁面四周开有若干测压小孔。为了减小误差，测速管的前端经常做成半球形以减少涡流。测速管的内管与外管分别与U 形压差计相连。 内管所测的是流体在A 处的局部动能和静压能之和，称为冲压能。 内管A 处： .2 2 1u p p A +=ρρ 由于外管壁上的测压小孔与流体流动方向平行，所以外管仅测得流体的静压能，即 外管B 处： ρ ρ p p B = U 形压差计实际反映的是内管冲压能和外管静压能之差，即 .2 .22 1)21(u p u p p p p B A =-+=-=?ρρρρρ 则该处的局部速度为 ρ p u ?=2. （1-62） 将U 形压差计公式（1-9）代入，可得 ρ ρρ) (20. -= Rg u （1-62a ） 图1-31 测速管
由此可知，测速管实际测得的是流体在管截面某处的点速度，因此利用测速管可以测得流体在管内的速度分布。若要获得流量，可对速度分布曲线进行积分。也可以利用皮托管测量管中心的最大流速m a x u ，利用图1-32所示的关系查取最大速度与平均速度的关系，求出管截面的平均速度，进而计算出流量，此法较常用。 测速管的安装 1.必须保证测量点位于均匀流段，一般要求测量点上、下游的直管长度 最好大于50倍管内径，至少也应大于8～12倍。 2.测速管管口截面必须垂直于流体流动方向，任何偏离都将导致负偏差。 3.测速管的外径d 0不应超过管内径d 的1/50，即d 0
