目录 前言 安全须知 1概述 1.1 稀油站供电电源 1.2稀油站电气容量 1.3保护接地 1.4稀油站电气的组成 1.4.1 PLC控制 1.4.2 操作面板 1.4.3 电气箱 1.5.3稀油站电气 2 稀油站的控制 2.1 PLC控制简要说明 2.2操作 3 报警 4安装与连接 4.1电气连接的检查 4.2电气箱内电气元件及其连接的检查 4.3保护接地的检查 4.4电源的引入 附录 1稀油站电器原理图 2PLC程序
前言 本说明书叙述在使用稀油站过程中电气部分的安全注意事项、电气控制部分的组成、功能及其使用方法等，油泵及油箱的参数及使用情况请参看相关说明书，只有仔细阅读了所有说明书且熟悉稀油站后方可操作本设备。请妥善保管本说明书以备查阅。 本设备的操作按键在设计上尽可能的接近了大众的习惯用法，但不可能与其他厂家的设备被完全一致，使用前请仔细阅读本说明书，不可盲目或凭经验试用。以免引起不可预知的后果。 本说明书尽可能的将设备的功能、用法叙述出来，由于篇幅所限，不可能将所有可能罗列出来，本说明书没有叙述到的部分，请不要盲目尝试。
安全须知 本节叙述的是有关稀油站电气以及PLC控制装置使用的安全知识，设备操作者和折本维修人员必须遵守本说明书中的安全规定和安全措施，仔细阅读设备制造商提供资料中有关安全的章节，且必须遵守，才能操作本设备或维修本设备。 设备电气维修人员必须是具有相关规定的具备电气安全知识的特种作业人员，以防止由于操作不当或操作错误带来的人身或设备伤害。 操作本设备之前，请仔细阅读本设备使用说明书,并参考其他有关随机资料，以便正确操作使用。 1非专业人员不得打开电柜门, 打开电柜门前必须确认已经切断了供电电源。只有专业维修人员才允许打开电柜门，进行通电检修。 2设备的PLC程序是设备制造商按设备需要设计的，不允许修改。 3 设备全部连接器、接头等，不允许带电拔、插操作，否则将引起严重的后果。 4 接地应满足GB5226中的要求(电流为10A,导线截面积大于6mm2 时,电压降不超过1V.)。本设备采用的是符合GB 5226标准的电源接地系统，中线、保护地线在电器柜进线端是分开的。在连接电源地线时请使用本说明书规定线径的铜芯导线，以确保设备可靠接地，否则由于接地不良会产生严重后果。 下面是有关维修、维护的警告 1 关闭电源 1.1 关闭电器柜里的电源开关只是切断了电源总开关以后的电源，但电源总开关上端仍然带电，检修时应当切断了供电电源，否则可能造成人身伤害。 2 打开电柜 2.1 电柜中有交流380V电源，确保关闭电源后才能打开电柜（建议必须是有经验的电气维修人员才能打开电柜）。更换重要器件应两人以上进行，保证人员和器件的安全。 2.2 即便是关闭了电源总开关，电器柜里的电源进线端子和电源开关进线端任然带电，维修时必须要切断供电电源。 2.3 开关电源中有电容等储能元件，即使电源断开，仍然有部分电能储存在这些储能元件中，检修时切断供电电源十分钟以后才可以接触开关电源等。 2.3 确实需要带电检修时，必须有两人以上，并保证不直接或间接触碰电柜中的高压带电器件和触头，以保证避免电击。
解决胶囊式储油柜假油位故障的新方法 1 前言 储油柜是变压器的主要组件之一，其作用是补偿绝缘油因温度变化而产生的体积膨胀或收缩，保证充油设备本体内一直充满油。常见的储油柜有开启式、胶囊式或隔膜式和波纹管式三种类型。胶囊式储油柜是在储油柜内安装一密闭的、能承受较高压力的胶囊，通过胶囊将绝缘油与外界空气隔开，并通过吸湿器阻止水蒸气进入胶囊，运行中，胶囊浮在油面上，随着油面上升或下降进行吸气或排气，以此自动平衡胶囊内外两侧压力，保证变压器本体内一直充满绝缘油。 2 胶囊式储油柜工作原理 如图1所示，胶囊内部气体通过吸湿器与大气相通，胶囊袋的底面紧贴在储油柜内的油面上，使胶囊与油面之间没有空气。当油面发生变化时，在油压和大气压的作用下，胶囊会随之膨胀和收缩。 图1：储油柜结构图 ①薄膜胶囊②储油柜排气管③三通（上部接至吸湿器）④油表⑤绝缘油⑥加添油管接头⑦气体继电器管接头⑧储油柜排气管⑨储油柜⑩集污器 3 产生假油位的原因
主变在长期运行中，会有部分气体进入储油柜中（储油柜在负压情况下外部空气渗进柜内，油箱中的气体也会进入柜内），该主变由于运行年代久远，储油柜存在大量气体，这些气体占据了一定位置影响了储油柜内胶囊的呼气，当气体过多时造成储油柜中为正压，使油表出现假油面，当主变负荷增加温度升高时，绝缘油因膨胀油面上升而储油柜内压力高，还会导致柜内的油从呼吸器向外溢出，如图2所示。 图2：储油柜假油位故障示意图 ①薄膜胶囊②储油柜排气管③三通（上部接至吸湿器）④油表⑤绝缘油⑥加添油管接头⑦气体继电器管接头⑧储油柜排气管⑨储油柜⑩集污器 4 传统的解决方法 注油法：采用注油法将储油柜内空气排出，首先要打开储油柜排气管阀门，然后从主变底部的放油阀注入合格的变压器油。在注油时，胶囊袋徐徐上升，变压器油将储油柜内的空气从排气塞孔排出，当变压器油从排气塞溢出时，说明油已经注满，胶囊袋外部与变压器油之间的空气已被排净。关闭储油柜排气管阀门，然后再进行排油，使油面降至正常位置。这种方法的优点是可彻底排出储油柜内的气体，缺点是操作比较繁琐，长时间运行后储油柜内还会因进入空气导致压力过高而出现假油面现象。 压缩空气法：采用压缩空气法将储油柜内空气排出，首先拆下储油柜排气管，拆下吸湿器，通过吸湿器连管向胶囊袋内充气（气压不能大于2kpa），使胶囊袋充气膨胀，将柜内的空气从排气塞孔排出。当在排气塞孔能看到胶囊袋时，通过排气塞孔用光滑圆木棒不断地按压胶囊袋，使储油柜内的空气全部排出。待胶囊袋全部贴住储油柜时，装上排气管，并停止充气，最后装好吸湿器。这种方法的优点是实施比较简单，不用进行充放油，缺点是充气量不好掌握，气体排出不彻底。
湖北瑞力 YBM、YBP预装式变电站产品使用手册 湖北瑞力电气有限公司 ＨＵＢＥＩＲＵＬＩＥＬＥＣＴＲＩＣC o．，L t d
一、产品概述 YBM、YBP系列可移动型预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该型箱式变电站即有普通箱式变电站的功能，又有可移动性的功能，广泛适用于煤矿、铜矿等矿山以及道路施工等用电设备需频繁移动的场所，以满足用电设备要求，作配电系统中接受和分配电能之用。 YBM、YBP 系列可移动型预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。 本产品符合GB17467-2010《高低压预装式变电站》的标准。 二、型号含义
三、环境条件： 3.1 海拨高度：≤2000m。 3.2 环境温度：-30℃～+40℃。 3.3 风速：不超过35m/s。 3.4 空气相对湿度：不超过90%（+25℃）。 3.5地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。 3.6 使用地点：不应有腐蚀性、易燃、易爆的危险物品。 3.7 安装地点无剧烈震动，垂直斜度不大于3度。 四、功能特点 4.1 本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S9、S11 以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统
（1）环网柜施工方法 1）施工工序 放线定位→基坑开挖→垫层施工→底板模板施工→底板浇筑→墙板模 板施工→墙板混凝土浇筑→模板拆除→抹灰→现场清理→环网柜安装→检 验调试→送电 2）施工方法 1在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。 2在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。开挖时要注意下列几点： 操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹 时发生互相伤害事故。 开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。 在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。 3在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。 4在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。 5在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。 6墙板混凝土施工方法略同于底板混凝土施工。 7墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除并将浇筑时的流淌和残渣清理干净。 8按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹
新建10kV供电工程 箱变部分 施工图设计 设计说明书及材料表 设计单位： 设计证号： 地址： 日期： 2016年03月
批准：审核：校核：编写：
目录 1、工程概述 (4) 2、设计依据 (4) 3、卷册划分 (4) 4、设计范围、管理模式 (4) 5、设备布置及运输 (4) 6、电气一次部分 (4) 7、电气二次部分 (5) 8、土建部分 (6) 9、接地装置 (6) 10、箱体 (6) 11、消防 (7) 12、其他要求 (7) 13、主要设备材料清册 (8)
1、工程概述 本工程位于交叉口之间，距赣水路140m处绿化带内新建1台箱变供用电。新建箱变的变压器容量为630kVA。 2、设计依据 2.1 提供的相关技术资料。 2.2 依据该项目《供电方案答复单》。 2.3 根据国家颁布现行的相关法律、法规及规程、规范。 3、卷册划分 本工程图纸共分三个卷册，第一卷为10kV线路部分，图纸编号为D0101；第二卷为箱变电气接线部分，图纸编号为D0201；第三卷为土建部分，图纸编号为T0301。 4、设计范围、管理模式 4.1 设计范围为1台10kV箱式变电站内的电气设备及箱变的基础结构。 4.2 运行管理模式按无人值班设计。 5、设备布置及运输 箱式变设置在户外地坪上，箱式变与其他建筑物的距离满足防火规范要求。高压配电室、低压配电室和变压器室平面为“品”字形布置方式。该厂区有车辆进出口，可以满足检修人员及所需原材料的运输使用，便于车辆进出、检修及满足消防要求。
6、电气一次部分 6.1 变压器容量 箱变主变压器容量采用630kVA。 6.2 电气主接线 箱变采用单母线接线方式。 6.3 进出线规模 10kV侧采用2回进线1回出线； 0.4kV低压侧采用1回进线2 回出线。 6.4 主要设备选择 6.4.1 10kV设备短路电流按25kA设计。 6.4.2 每台箱变内设S11-M-630/10.5±2×2.5%/0.4kV 接线组别Dyn11油浸变压器一台。变压器接线端子上设绝缘保护罩。 6.4.3 每台箱变内设一组（三面）SF6-12kV全绝缘、全密封共箱式环网开关柜，其中进线柜两面，出线柜一面。开关柜防护等级为IP32，开关柜具备五防闭锁功能。开关柜采用三工位负荷开关，每个充气单元均设置气压指示表，进线开关柜应满足接双缆的条件，各间隔柜均加装带电显示器。 6.4.4 所有低压开关具备电动操作功能，取消低压开关上的失压脱扣功能。630A以上设框架式智能型开关，630A及以下开关设塑壳式开关，开关额定分断能力不小于25kA。低压侧采用面板式开关排列布置。低压零线截面与主母线型号相同。 6.4.5 按主变压器容量30%设一组电容补偿装置，电容补偿采用共补和分补混合补偿方式，共补与分补的比例为6:4，按无功需量自动投切。 6.5 本工程计量方式为高供低计。 7、电气二次部分 7.1 高压进线不设保护。 7.2 高压出线柜内装设熔断器，用于变压器保护。 7.3 低压侧短路和过载保护利用低压断路器自身保护。
NGP-700 环网柜保护测控装置 技 术 说 明 书 V2.0 南京国品自动化设备有限公司
目录 一、概述 (1) 1.1.产品适用范围 (1) 1.2.产品特点 (1) 1.3.产品功能配置 (1) 二、主要参数和技术指标 (3) 2.1.工作电源 (3) 2.2.交流电流输入 (3) 2.3.交流电压输入 (3) 2.4.开关量输入 (3) 2.5.接点输出 (3) 2.6.模拟量输出（选配） (3) 2.7.通讯接口 (4) 2.8.环境 (4) 2.9.型式试验 (4) 2.10.保护功能性能指标 (4) 2.11.测控功能性能指标 (5) 2.12.采用的国际和国家标准 (5) 三、保护控制器外观及安装 (6) 3.1.安装 (6) 3.2.面板功能介绍 (7) 四、主要功能 (8) 4.1.保护功能 (8) 4.2.定值清单 (10) 4.3.测控功能 (11) 4.4.工程接线示意图 (11) 4.5.保护压板说明 (12) NGP-700压板清单 (12) 五、功能参数整定 (13) 5.1.各保护功能整定 (13) 5.2.系统时钟设置 (13) 5.3.CAN网络设置 (13) 5.4.RS-485网络设置(MODBU网) (13) 七、检测及试验 (14) 7.1.硬件测试 (14)
7.2.保护功能试验 (14) 八、面板控制器功能设置及信息查看 (16) 8.1.菜单概述 (16) 8.2.刻度信息查看 (17) 8.3.开入查看 (18) 8.4.开出检测 (19) 8.5.压板投退 (19) 8.6.定值整定及查看 (20) 8.7.参数设定 (22) 8.8.版本信息 (29) 8.9.事故记录 (30)
供油装置使用说明书 杭州汽轮机股份有限公司 辅机分公司 2002年6月
目录 一、供油装置的简介 1、性能简介 (3) 2、接口尺寸表 (3) 3、安装基础图……………………………………………………．4 4、外型图 (4) 5、主要组成部套(设备)说明 5.1油箱 (7) 5.2油箱排风机 (9) 5.3主辅油泵 (9) 5.4事故油泵 (9) 5.5仪表架 (10) 5.6调节油滤油器 (10) 5.7润滑油滤油器 (12) 5.8双联板式冷油器 (13) 5.9蓄能器 (14) 5．10排汽阻油器 (14) 5．11温控阀 (15) 5．12三通切换装置 (15) 二、供油装置的运行 1、供油装置的安装 (16) 2、供油装置运行前的检
验 (16) 3、供油装置的运行 (16) 4、供油装置的检修 (17)
一、供油装置的简介 1、性能简介： 1.1供油装置为集中油站，两个供油装置为对称布置。 1.2供油装置的型号为：YG-0630—05和YG—0630—06。 1.3供油装置供汽轮机润滑油、调节油和盘车油。 1.4本供油装置的没汁和制造，按照标准： ZBK54036—89 《工业汽轮机润滑和调节供油系统技术条件》。 带单独的溢流底盘，仪表架(带接线盒)。 1.5本供油装置的使用环境为： 电气防爆等级为： dIIBT4 1.6正常工况下的供油参数如下： 1.6.1供给汽轮机和给水泵的润滑油，经过节流阀、冷油器和润滑油 滤油器。供油参数如下： 油量为： 26m3／h，油的过滤精度为： 25μm， 油压为： 0.25MPa， 油温为： 45”—：℃ 1.6.2供给汽轮机的调节油，不经过冷油器，经过节流阀、调节油滤 油器。供油参数如下： 油量为： 1m3／h，油的过滤精度为： 25μm， 油压为： 0.9MPa， 油温为： 43～60℃ 1.6.3供给汽轮机的盘车油，不经过节流阀、冷油器和滤油器，直接 取自主油泵出来的油，并且要求二台油泵同时运行。供 油参数如下： 油量为： 75m3／h， 油压为： 0.6MPa， 油温为： 43～60℃ 1.7事故状态下润滑油供油说明 在事故状态下，供给润滑系统的油，不经过节流阀、冷油器和润 滑油滤油器，直接由事故油泵从油箱中打出。供油参数如下： 油量为： 18m3／h， 油压为； 0.3MPa， 油温为： 43～60℃ 2、接口尺寸表 序号接口名称管口规格数量 1润滑油出口DN80 PN2．5 JB／T82．11 2调节油出口DN50 PN2．5 JB／T82．11 3油箱回油口DN200 PN2．5 JB／T82．11 4油箱排风机出口DN80 PNO．6 JB／T811 5盘车油出口DN80 PN2．5 JB／T82．11 6过滤机进口DN50 PN2．5 JB／T82．11
YB-系列箱式变电站 安 装 使 用 说 明 书
安全第一！ 开关设备只能安装于适合电气设备工作的场所。 确保由专业人员来进行安装，操作和维护。 必须保证现场电气设备的联接条件及工作规程的适用性与安全性。 有关开关设备的一切操作，都应遵守本说明书的相应规定。 “危险”请特别注意说明书中标有此危险标志的注意事项。 不要超出开关设备在正常工作条件下的技术参数中规定的负载。 说明书应放在所有与安装，操作及维护有关的人员便于拿到的地方。 用户的专职人员应对所有影响工作安全的事项负责并正确使用开关设备。 警告： 请自始至终遵守安装运行说明书规定和安全操作规程！ 危险电压可能引起电击和火灾在设备上进行任何作业前必须可靠切断电源若对本说明书尚有任何疑问，我们会及时详尽的为您提供资讯 1
1 概述 1.1 名称和型号 本系列产品全称为YB系列组合式变电站。 KVA KV :户外 组合式变电站 2 使用条件 2.1 海拔不超过1500m； 2.2 环境温度： 最高气温+50℃，最低气温-40℃（户外）， 最高日平均气温+30℃，最高年平均气温+20℃； 2.3 户外风速不超过35m/s； 2.4 空气相地湿度不超过90%（+25℃）； 2.5 地面倾斜度不大于30； 2.6 地震加速度： 水平不大于0.4m/s2，垂直不大于0.2m/s2。 2.7 安装地点无火灾、爆炸危险、化学腐蚀、剧烈振动，并且不应是低洼积水处，同时应留足组变开门所需空间。 2.8 本产品应安装在合适的基础上使用（请参阅5.1.1条）； 2.9 当环境条件超出上述规定围，请与我公司联系，我们将根据具体要求，提供特殊设计的产品。 3 吊装及运输 3.1 吊装 3.1.1 本系列组变一般不应采用叉车搬运，户产品可采用钢管垫底滚推的方法将产品就位，户外产品应使用吊机吊装就位。 2
一、概述 HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。 二、型号含义 三、使用环境条件 1、环境温度上限+40℃，下限-25℃ 2、海拔高度:不大于1000m 3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于 4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染 5、无经常性的剧烈振动 四、技术参数
五、技术要求 装有FZN-10/630型真空负荷开关的环网柜应能满足FZN-10/630型真空负荷开关的所有相应的技术要求。 六、结构和工作原理 本环网柜是以空气为绝缘介质的，主要配装FZN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。 1、进线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。 2、出线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP3X。 七、吊运、安装、调试和熔断器的更换 1、吊运
吊运前按规定进行开箱前的检查。柜体吊运时按作业标记要求，小心轻放，防震等。 2、安装 开箱后，检查柜体及柜内元件是否完好，动作是否正常，有否受潮等，在确认无误后，方可进行安装。 3、调试 如发现柜体内元件达不到其技术要求或联锁不到位时，需按下列过程调试： （1）对负荷开关和接地或隔离开关，可通过调节拉杆长度和变换拉杆与操作杆角度和位置来达到技术要求。 （2）若有联锁不到位时，可微调相应的操作拉杆长度来改变联锁孔的位置，使联锁到位。 4、更换熔断器 必须严格按停电顺序操作，首选将负荷开关分闸，然后打开熔断器到隔离位置，并将接地开关合上，在插入绝缘防护隔板后，柜门方可打开，才能进行更换熔断器。 八、使用与故障处理 1、使用 请务必严格按照下列步骤操作，否则易造成损害。 （1）负荷开关的操作顺序 a:合闸：当负荷开关处于分闸状态时，将操作手柄插入负荷开关操作孔内顺时针转动（约18 0度）、使其合闸。 b:分断当负荷开关处于合闸状态时，可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸，对配有带撞击器的熔断器的负荷开关，熔断器熔断后，其撞击器也可使负荷开关分闸。 （2）停电操作顺序 a:将负荷开关分闸，使它与隔离和接地开关之间的联锁解除。 b:将操作手柄插入隔离和接地开关操作孔内，按顺时针方向转动（约90度），隔离刀被打开。 c:再按顺时针方向转动（约90度），接地开关速闭合。 d:插入绝缘隔板，使门联锁解除。 e:开门检修。 （3）送电操作顺序 a:关闭柜门。

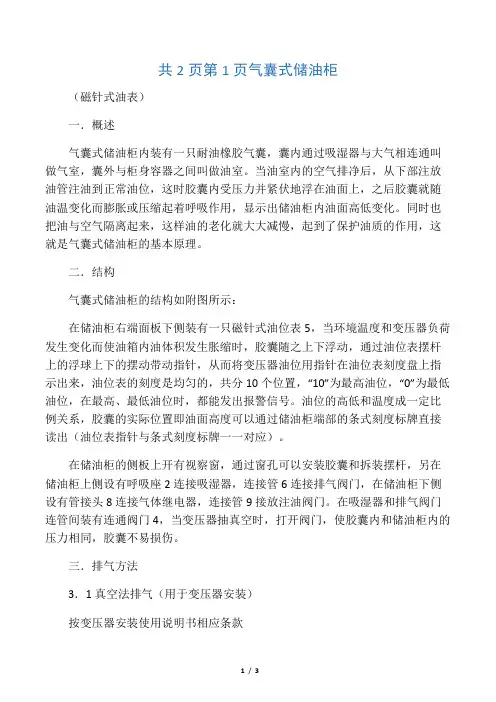

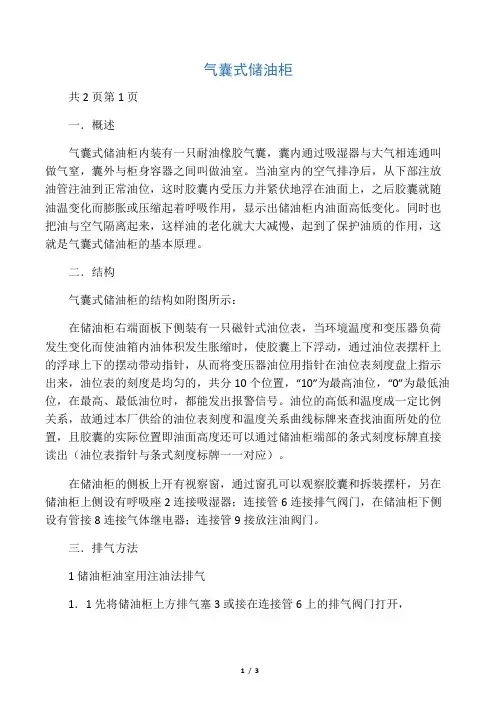

气囊式储油柜 共2页第1页 一．概述 气囊式储油柜内装有一只耐油橡胶气囊，囊内通过吸湿器与大气相连通叫做气窒，囊外与柜身容器之间叫做油室。当油室内的空气排净后，从下部注放油管注油到正常油位，这时胶囊内受压力并紧伏地浮在油面上，之后胶囊就随油温变化而膨胀或压缩起着呼吸作用，显示出储油柜内油面高低变化。同时也把油与空气隔离起来，这样油的老化就大大减慢，起到了保护油质的作用，这就是气囊式储油柜的基本原理。 二．结构 气囊式储油柜的结构如附图所示： 在储油柜右端面板下侧装有一只磁针式油位表，当环境温度和变压器负荷发生变化而使油箱内油体积发生胀缩时，使胶囊上下浮动，通过油位表摆杆上的浮球上下的摆动带动指针，从而将变压器油位用指针在油位表刻度盘上指示出来，油位表的刻度是均匀的，共分10个位置，“10”为最高油位，“0”为最低油位，在最高、最低油位时，都能发出报警信号。油位的高低和温度成一定比例关系，故通过本厂供给的油位表刻度和温度关系曲线标牌来查找油面所处的位置，且胶囊的实际位置即油面高度还可以通过储油柜端部的条式刻度标牌直接读出（油位表指针与条式刻度标牌一一对应）。 在储油柜的侧板上开有视察窗，通过窗孔可以观察胶囊和拆装摆杆，另在储油柜上侧设有呼吸座2连接吸湿器；连接管6连接排气阀门，在储油柜下侧设有管接8连接气体继电器；连接管9接放注油阀门。 三．排气方法 1储油柜油室用注油法排气 1．1先将储油柜上方排气塞3或接在连接管6上的排气阀门打开，
1．2从放注油管中向储油柜进行注油，胶囊向上压缩，囊内空气通过吸湿器处排出，储油柜油室内空气由排气塞或排气阀门处排出，直到油到顶为止。 1．3待排气塞或排气阀门处有油溢出时，说明储油柜内油室已充满，空气基本排清，即可把排气塞重新拧上，关上排气阀门，以避免下一步操作时空气泄入。 1．4储油柜内油室空气排出过程结束后，即可通过放注油阀门把油放至油位表刻度的正常油面线为止（若排气时吸湿器已拆除，放油前必须装上）。 1．5柜内胶囊随储油柜放油，即自行充满储并正常的浮在油面上，到此，储油柜即可付诸投入运行。 2．储油柜油室用压缩空气法排气 2．1先把排气塞或排气阀门打开，并通过放注油阀门向柜内注油到高度左右。 2．2打开吸湿器管接头用压缩空气向囊内气塞慢慢充气，由于胶囊的膨胀，油室的空气在排气塞或排气阀门排出，待油室里空气基本排净后，立即将排气塞重新拧上，关上排气阀门，以避免下一步操作时空气泄入。 2．3最后向柜内注油至正常油位，并把吸湿器的管接头重新装上。 四．安装维修 1．安装前必须熟悉使用说明书。 2．胶囊囊处口安装请详见图2，必须注意胶囊长度方向与柜体保持平行，否则运行时会造成囊口密封处附近产生扭转或严重皱皮，在安装时应及时检查和调整。 3．定期抽试油样，检查各密封处的密封情况及气囊是否有渗漏及破裂，气囊检漏气压不得大于0。42×10Pa。 4．如气囊已渗漏或破裂,应立即把通过附有的吸湿器可暂作一般储油柜继续使用。
光华欣苑临时用电工程施工组织方案 光华欣苑 临 时 用 电 工 程 施工组织方案 编制单位：四川省送变电建设有限责任公司 编制人： 审核人： 批准人： 编制时间：2014-7-18
目录 第一章、编制总说明 (1) 一、编制范围 二、编制依据 三、编制说明 四、本工程采用的主要规范、规程和标准 第二章、工程概况 (1) 一、工程安装简介 二、工程规模 三、工程承包范围 第三章、架空线施工工艺及技术措施 (5) 一、施工准备 二、安装施工 三、质量要求 第四章、箱变施工工艺及技术措施 (8) 一、施工准备 二、接地制作及基础型钢安装工艺 三、箱变安装工艺 第五章、电力电缆施工工艺及技术措施 (10) 一、电力电缆安装工程重点和难点 二、电力电缆施工安全技术措施 三、电力电缆施工流程图
第六章、质量管理与保障措施 (11) 一、质量管理 二、质量保证措施 第七章、安全保障措施 (13) 一、安全保障措施 第八章、文明施工管理及环境保护措施 (14) 一、文明施工管理措施 二、施工现场的文明要求 三、环境保护措施 第九章、工期保证措施 (15) 一、加强施工计划和施工配合 二、提高机械化作业水平，努力提高工效 三、增大劳动投入
第一章、编制总说明 一、编制范围 本工程是光华欣苑临时施工用电安装工程，本施工组织设计编制的范围为：箱变安装工程。 二、编制依据 （一）《光华欣苑临时施工箱变》设计图纸。 （二）我公司认证的9001-2000版质量管理认证体系的《质量手册》和《程序文件》。 （三）国家现行变配电安装工程施工及验收规范及质量检验评定标准。 （四）《电力建设安全文明施工管理规定》。 （五）我公司在以往工程的施工经验。 三、编制说明 （一）本工程施工工期短，施工任务重，确保在约定工期内工程全部竣工，交付业主使用。 （二）本工程安装施工难度大，本工程的设备采购周期长，专业设备的安装同样是本工程重点，难点之一。 （三）为满足客户用电的安全和可靠性，本工程设计了专业性较强的工作内容，该部分安装、调试工作都是本工程重点和难点之一。 四、本工程采用的主要规范、规程和标准 第二章工程概况 一、工程安装简介 （一）建设单位：四川省蜀府房屋建设开发有限公司 （二）项目名称：光华欣苑临时用电工程 （三）建设地址：成都市青羊区万家湾社区 （四）工程工期： 开工日期：以甲方通知时间为开工日期2014年4月17日 竣工日期：以甲方通知开工时间后40个工作日达到通电 二、工程规模
1.前言 在使用前请仔细阅读本使用说明书，以便能正确使用 HXGN□-12 箱型固定式交流金属封闭环网开关设备。 依照 IEC62271-200、GB3906、GB11022、GB3804、GB16926、IEC62271-105 等金属封闭开关设备和控制设备的相关标准制造。 或者直接与我司协商解决。 其他的注意事项如下： ●请选择无尘埃和腐蚀性气体干燥的户内场所使用。用在化工厂或室外设置的 场合时，请注意防腐蚀、防水、防凝结等措施。安装时请注意防尘。特别是在同建筑施工同时进行安装时，要注意防止混凝土碎块和其他异物进入。 ●安装面应平坦（平坦度±1mm以下）。如不平坦，可用垫调平。 ●主回路端子和控制回路端子接线用导线应有一定的裕度。主回路接地导体截 面不应小于 30mm2规格的铜母线。 ●不要用不干净的手触摸电气元件。 1.1开箱后的检验 开箱后检查下述项目： 用户在开箱前，应对环网柜的包装及运输过程中有否损伤甚至损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行；拆箱时注意保护产品，避免损伤。 ●确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。 ●铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公 司联系。 使用前请先确认产品的规格及使用环境条件。 ●螺钉有无松动，主回路部分的紧固是否可靠。 ●检查装箱产品与订货单、附属备件与清单是否符合，并做现场记录。 在规定的使用条件以外不要使用本产品。以防发生故障，引起事故灾害。 1.2特殊环境条件的确认 使用于特殊环境条件时，请按下表内容进行确认。
1.3搬运和运输 搬运时请用吊装工具。以防发生掉落、碰坏等故障；本产品在运输时，不允许有强烈震动，不允许倒置、翻滚开关。 搬运设备时，请按下图所示进行吊运。由于设备的重心在右侧，放下时要注意设备会向右倾斜。 图1 柜体起吊示意图 1.4贮存
加油站xx服务用语汇编 为积极开展文明服务活动，提高员工素质，在服务过程中文明用语、礼貌沟通、创造和谐氛围，良好的展示公司形象，在与客户服务、沟通中所用的交流语言、服务语言，逐句逐字进行推行。 一、加油站常用文明用语 “请”、“您好”、“谢谢”、“对不起”、“没关系”、“再 二、加油站服务文明用语 欢迎语： “欢迎您光临***加油站，先生（小姐）”、“您好，欢迎光临” 问候语： “您好!”、“早上好！”、“下午好！”、“晚上好！” 询问语： “我能为您做什么吗？”“您还有什么别的事情吗？”“您不介意的话我可以看一看吗?”“请您讲慢一点好吗？”“我没听清楚您的话，您能在说一遍吗？”、“请您稍等一下”。 应答语： “请问我能帮您做些什么吗？”“我能帮您忙吗？”“好的，马上就来。”“请稍候。”“请不必客气，这是我应该做的。”“很高兴为您服务。”“没关系。”“欢迎批评指导。”“为您 服务是我们应该做的”“您的需求是我们的责任”“请您耐心等候”。 道歉语：
“对不起”“对不起，请原谅。”“很抱歉，打扰您了。”“真是失礼了。”“完全是我的过错，对不起。”“感谢您的提醒。”“我们立即采取措施，使您满意。”“对不起，让您久等了。”“由于我们的工作疏忽，给您添麻烦，真对不起”。 告别语： “再见！”“下次见！”“祝您旅途愉快！”“欢迎您下次光临！”“祝您一路平安！”“您走好，下次再见”。 三、具体文明用语 (一)正确处理异议： 1、数量异议： 客： 不对吧，今天怎么加这么多油，我可是每次都是定点在你们站加油啊，每次过来都加1200元，今天这么加了1400多，是不是数量不够啊？ 员： 嗨，师傅瞧您说的，这么可能呢？您不也说过了吗，您可是定点在我们站加油啊，我们数量够不够您心里最清楚了，要不您会常期定点在我们这里加油吗？我们的加油机每个季度都要经过国家质监部门强制检定的，检定合格后会在加油机上贴上强检标志，并且加油站每月都会进行自检，确保每把加油枪发油误差都在国家法定范围内。不信你看强检 标志。 客： 那我今天怎么加了这么没多啊？ 员： 师傅耗油的多少也有很多因素的，比如载重过多、路况不佳、雨雪天气，当然也不排除车辆自身故障。
目录 一、工程概况和特点 (1) 二、编制依据 (1) 三、主要工程量 (1) 四、开工前准备计划 (1) 五、施工管理目标 (2) 六、光伏场区电气设备安装 (2) 七、危险源分析及针对措施 (3) 八、安全文明施工 (4)
箱式变压器安装施工方案 一、工程概况 由华能阜新风力发电有限责任公司投资建设的华能彰武风光互补（章古台）（20 兆瓦）光伏发电站项目地处辽宁省阜新市彰武县北部的彰古台镇的低丘沙地区域。场地周围地势开阔，但略有起伏，周围基本无大型障碍物，光伏电站站址区域建设条件比较优越。本期光伏电站接入系统规划容量为20MWp。按目前国内较先进的组阵方案，分为20个1MWp 的光伏矩阵单元，每一个1MWp矩阵单元经箱式逆变器逆变后，通过双分裂箱式变压器将逆变器交流输入的电压就地升压至35kV。箱变高压侧采用环接方式，10个逆变升压单元环接成一回出线，20个逆变升压单元以2回35kV 架空线路接入华能彰北220kV风电场2期升压站35kV侧，由铁塔16基，线路全长输送至变电站送至电网。 工程规模 20MW光伏并网发电 二、编制依据 （1）《光伏发电站施工规范》（GB50794-2012） （2）《光伏发电站验收规范》（GB50796-2012） （3）有关产品的技术文件 三、主要工程量 箱式变压器：本体安装，箱体接地，试验受电，反受电、配合系统调试 数量：20台 四、开工前准备计划 人员准备计划 光伏场区电气设备安装：技术负责人4名，安装工10名，辅助工30名。
施工主要人员及机械设备配置 工机具准备计划 工机具：工具包、平口螺丝刀、平口小一字螺丝刀、手提式端子压接钳、盒尺5米、开孔器、尖嘴钳、活动扳手4\\、活动扳手10\\、活动扳手8\\ 五、施工管理目标 质量目标 确保工程达到设计及使用要求，工程质量达到国家电网工程质量检验评定标准中的优良标准，一次验收合格率100%。 安全目标 确保无重大安全事故发生，轻伤频率控制在1‰以内。 六、光伏场区电气设备安装 箱式变压器设备安装 （1）箱式变压器检查：首先做好施工准备，作业指导书编制及交底，人力组织安排，现场清理规划，机具布置用工器具准备齐全并登记在册，对附件进行运输清点检查等。（2）根据厂家装箱单清单清点数量做好记录，如有缺失及时上报。检查箱式变压器几何尺寸是否与图纸设计一致，箱式变压器外表油漆是否符合规范及满足厂家设计要求。 （3）箱式变压器吊装： 1）在箱式变压器吊装前办理土建与安装交接手续，清理埋件附着物。 2）箱式变压器安装选择25T汽车吊装，吊装就位后按照图纸要求固定。
CMSafe18-12主要技术说明 额定电压:12KVSM6系列是配备固定金属外壳，事按照IEC标准设计，使用氟化硫开关的模块化的，结构简单，安装方便的户内二次配电开关设备。适用于1-24kV的不接地或接地系统。防护等级为IP2XC,运行日平均环境温度为-5°C至35°C，最大为40°C。已通过西安型式试验，在国内的二次配电网中有广泛的应用。SM6环网柜开关就其结构而言是一种箱式结构的内二次配电开关设备。它共分为以下几个彼此以接地金属板或绝缘隔板分隔成的几个隔室：灭弧室，母线室，电缆室和低压间。技术说明：额定电压12kV 运行电压10kV ~24KV 频率50HZ 附：技术参数响应表 投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。“投标人保证值”应与型式试验报告相符。 序号项目标准参数值投标人保证值1.1环网柜共用参数 1.1.1额定电压（kV）1212 1.1.2灭弧室类型真空真空 1.1.3额定频率(Hz) 5050 1.1.4额定电流630A630A 1.1.5温升试验 1.1Ir 1.1Ir 4242 1.1.6额定工频1min耐受电压（相 对地）(kV) 7575 1.1.7额定雷电冲击耐受电压峰值 （1.2∕50μs）（相对地）(kV) 1.1.8额定短路开断电流(kV) 20~2520~25 1.1.9额定短路关合电流(kA) 5050 1.1.10额定短时耐受电流及持续时 20/420/4间(kA/s)
1.1.12燃弧持续时间0.3~0.50.3~0.5 1.1.13有功负载条件下开断次数(次) 200200 1.1.14辅助和控制回路短时工频耐 受电压（kV） 22 1.1.15供电电源 1.1.15.1控制回路(V) DC48V DC48V 1.1.15.2辅助回路(V) DC48V DC48V 1.1.16使用寿命(≥年) 2020 1.1.17设备尺寸 1.1.17.1单台环网柜整体尺寸（长宽 高） 325*751*1336 325*751*1336 1.1.17.2设备的最大运输尺寸（长宽 高）按实际订单尺寸按实际订单尺 寸 1.1.18防护等级IP33X 1.1.18.1柜体外壳IP67X IP67X 1.1.18.2隔室间IP33X IP33X 1.1.19相间及相对地净距（≥带电体 对门） 125125 1.2.19异相接地故障开断试验 1.2.19.1试验电流（kA）17.3217.32 1.2.19.2试验电压（kV）1212 1.2.20容性电流开合试验（试验室） 1.2.20.1实验电流电缆：10 电缆：10 1.2.20.2试验电压(kV) 1.4×12/√3 1.4×12/√3 1.2.20.3C1级：CC1：24×O；CC2：24 ×CO；BC1：24×O；BC2：24 ×CO 1.3负荷开关参数 1.3.1额定电流(A) 630630 1.3.2额定工频1min耐受电压 1.3. 2.1断口(kV) 4848 1.3. 2.2对地(kV) 4242 1.3.3额定雷电冲击耐受电压峰值（1.2∕50μs） 1.3.3.1断口(kV) 8585 1.3.3.2对地(kV) 7575 1.3.4额定短时耐受电流及持续时 间 20/420/4
YMB-系列箱式变电站 安 装 使 用 说 明 书
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。安全第一 ! 开关设备只能安装于适合电气设备工作的场所 确保由专业人员来进行安装, 操作和维护 必须保证现场电气设备的联接条件及工作规程的适用性与安全性 有关开关设备的一切操作, 都应遵守本说明书的相应规定 危险! 请特别注意说明书中标有此危险标志的注意事项 不要超出开关设备在正常工作条件下的技术参数中规定的负载 说明书应放在所有与安装, 操作及维护有关的人员便于拿到的地方 用户的专职人员应对所有影响工作安全的事项负责并正确使用开关设备 警告 请自始至终遵守安装运行说明书规定和 安全操作规程! 危险电压可能引起电击和火灾 在设备上进行任何作业前必须可靠切断电源 若对本说明书尚有任何疑问, 我们会及时详尽的为您提供资讯
1 概述 1.1 名称和型号 本系列产品全称为YBM系列组合式变电站。 KVA KV 设计序号 安装场所:户外 组合式变电站 2 使用条件 2.1 海拔不超过1500m; 2.2 环境温度: 最高气温+50℃, 最低气温-40℃( 户外) , 最高日平均气温+30℃, 最高年平均气温+20℃; 2.3 户外风速不超过35m/s; 2.4 空气相地湿度不超过90%( +25℃) ; 2.5 地面倾斜度不大于30; 2.6 地震加速度: 水平不大于0.4m/s2, 垂直不大于0.2m/s2。 2.7 安装地点无火灾、爆炸危险、化学腐蚀、剧烈振动, 而且不应是低洼积水处, 同时应留足组变开门所需空间。 2.8 本产品应安装在合适的基础上使用( 请参阅5.1.1条) ;
供配电环网柜基本知识 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
什么是环网柜 为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。 环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。 环网与环网柜 环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样以来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。 所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。 这些环网柜的都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。 这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
