课题1：概述及半导体材料基础知识
【任务一】概述
1．电子技术中所说的“信号”是指变化的或，称为电信号。
2．电信号可以分为两类，即振幅随时间呈连续变化的信号，称为信号；振幅在时间上是离散的信号，称为信号。
3．向信号（或数据）处理系统送入的信号称为，处理后得到的信号称为。4．集成电路（IC）又叫，它是把和一体化的电路系统，在集成电路中，把大量的元器件，如、、及它们之间的，全部集中制作在一小块半导体硅片上。
5．集成电路的特点有：、、、，而且电路工作的可靠性，组装和调试。
6．识别下列信号是模拟信号还是数字信号
（）（）

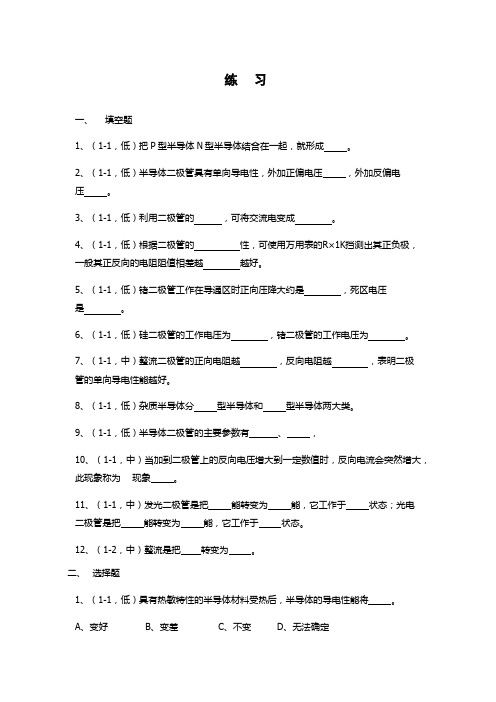

【任务二】半导体器件基础知识

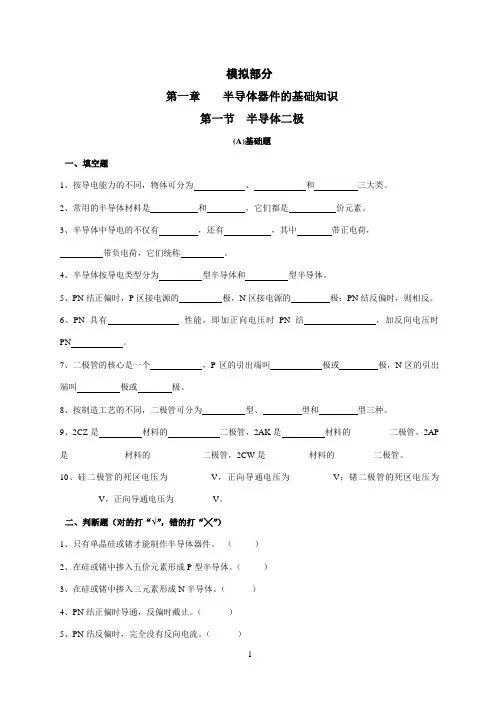

1．自然界中物质，按导电能力的不同，可分为____________ 、和。2．半导体是一种导电能力介于与之间的物质，它的导电能力会随着、____________ 、和的不同而发生很大的变化。
3．半导体按导电类型分为型半导体和型半导体；按材料分为半导体和半导体。

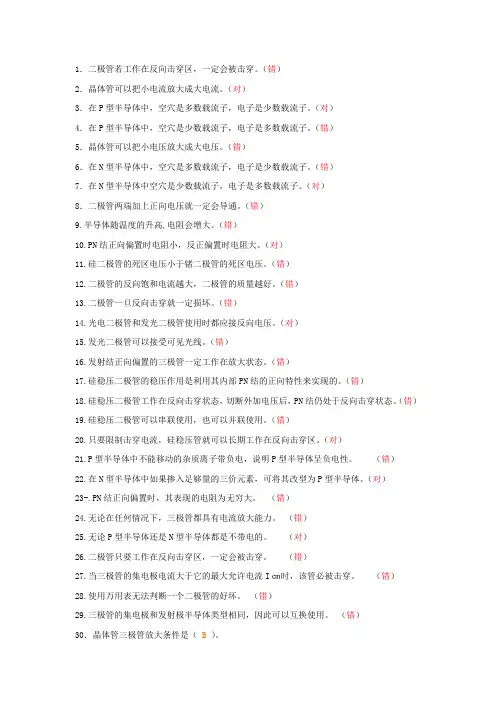

4．PN结具有__________ 性，即加正向压降时，PN结_________，加反向压降时，PN结________ 。5．PＮ结的正向接法指的是Ｐ区接电源的极，Ｎ区接电源的极。
6．P型半导体的多数载流子是，少数载流子是；N型半导体的多数载流子是，少数载流子是。
7．PN结两端外加的反向电压增加到一定值时，反向电流急剧增大，称为PN结的。
8．PN结中存在着电容，该电容称为。

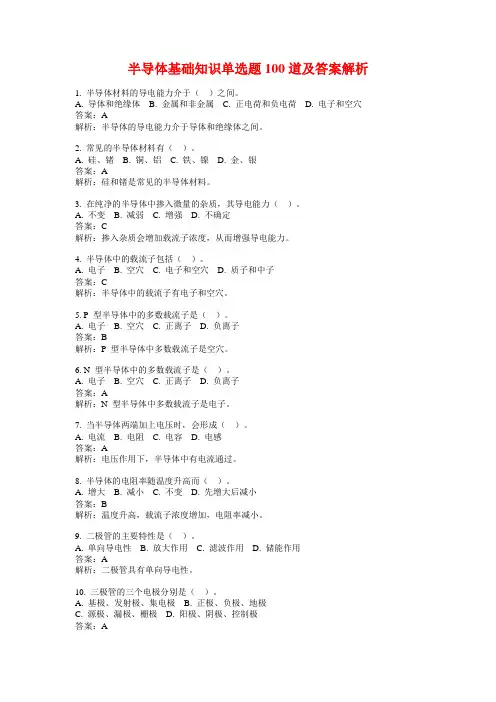

9．不掺杂任何杂质的纯净半导体称为（）
A．N型半导体B．P型半导体C．电子型半导体D．本证半导体
10．N型半导体是指在本征半导体中掺入微量的（）
A．硅元素B．硼元素C．磷元素D．锂元素
11．当ＰＮ结两端加正向电压时，那么参加导电的是（）
A．多数载流子B．少数载流子C．既有多数载流子又有少数载流子
12．什么是PN结？PN结具有什么特性？
【任务拓展】
1．扩散电流是由载流子运动而形成的，漂移电流是由载流子在作用下运动而形成的。
2．PN结反向击穿中，什么称为电击穿？什么称为热击穿？
3．N型半导体中的多数载流子是电子，P型半导体中的多数载流子是空穴，那么能否说N型半导体带负电，P型半导体带正电？为什么？
一.半导体材料的简介及种类 自然界的物质、材料按导电能力大小可分为导体、半导体、和绝缘体三大类。半导体的电导率在10-3～109欧·厘米范围。在一般情况下，半导体电导率随温度的升高而增大，这与金属导体恰半导体材料好相反,凡具有上述两种特征的材料都可归入半导体材料的范围。反映半导体内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。半导体的基本化学特征在于原子间存在饱和的共价键。作为共价键特征的典型是在晶格结构上表现为四面体结构,所以典型的半导体材料具有金刚石或闪锌矿(ZnS)的结构。由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999%～99.9999999%) 的锗开始的。采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。元素半导体在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体,其中C表示金刚石。C、

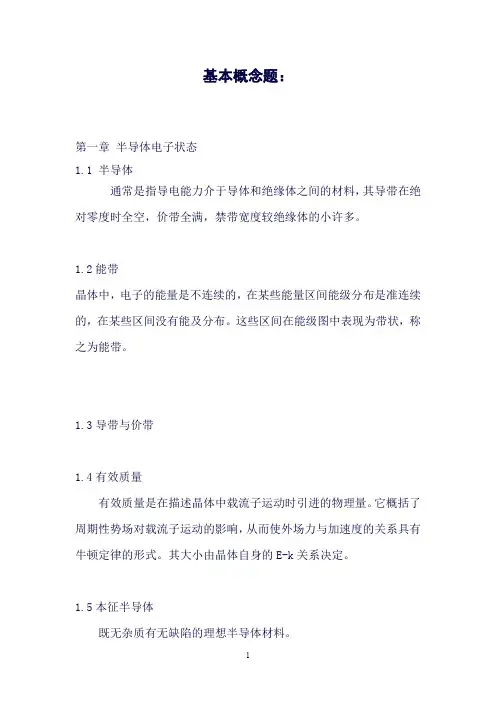

1.1 半导体基础知识概念归纳 本征半导体定义：纯净的具有晶体结构的半导体称为本征半导体。 电流形成过程：自由电子在外电场的作用下产生定向移动形成电流。 绝缘体原子结构：最外层电子受原子核束缚力很强，很难成为自由电子。 绝缘体导电性：极差。如惰性气体和橡胶。 半导体原子结构：半导体材料为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚得那么紧。 半导体导电性能：介于半导体与绝缘体之间。 半导体的特点： ★在形成晶体结构的半导体中，人为地掺入特定的杂质元素，导电性能具有可控性。 ★在光照和热辐射条件下，其导电性有明显的变化。 晶格：晶体中的原子在空间形成排列整齐的点阵，称为晶格。 共价键结构：相邻的两个原子的一对最外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。 自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。 空穴：价电子挣脱共价键的束缚变成为自由电子而留下一个空位置称空穴。 电子电流：在外加电场的作用下，自由电子产生定向移动，形成电子电流。 空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。 本征半导体的电流：电子电流+空穴电流。自由电子和空穴所带电荷极性不同，它们运动方向相反。 载流子：运载电荷的粒子称为载流子。 导体电的特点：导体导电只有一种载流子，即自由电子导电。 本征半导体电的特点：本征半导体有两种载流子，即自由电子和空穴均参与导电。 本征激发：半导体在热激发下产生自由电子和空穴的现象称为本征激发。 复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，

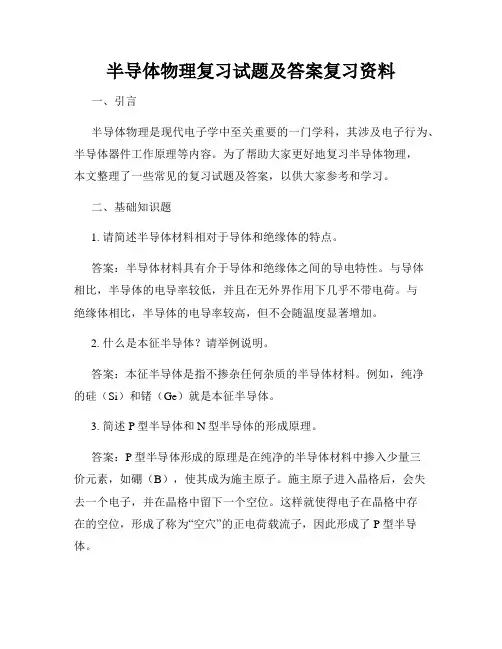

半导体材料复习题 1、半导体材料有哪些特征？ 答：半导体在其电的传导性方面，其电导率低于导体，而高于绝缘体。 （1）在室温下，它的电导率在103~10-9S/cm之间，S为西门子，电导单位，S=1/ρ（Ω. cm) ；一般金属为107~104S/cm，而绝缘体则<10-10，最低可达10-17。同时，同一种半导体材料，因其掺入的杂质量不同，可使其电导率在几个到十几个数量级的范围内变化，也可因光照和射线辐照明显地改变其电导率；而金属的导电性受杂质的影响，一般只在百分之几十的范围内变化，不受光照的影响。 （2）当其纯度较高时，其电导率的温度系数为正值，即随着温度升高，它的电导率增大；而金属导体则相反，其电导率的温度系数为负值。 （3）有两种载流子参加导电。一种是为大家所熟悉的电子，另一种则是带正电的载流子，称为空穴。而且同一种半导体材料，既可以形成以电子为主的导电，也可以形成以空穴为主的导电。在金属中是仅靠电子导电，而在电解质中，则靠正离子和负离子同时导电。 2、简述半导体材料的分类。 答：对半导体材料可从不同的角度进行分类例如： 根据其性能可分为高温半导体、磁性半导体、热电半导体； 根据其晶体结构可分为金刚石型、闪锌矿型、纤锌矿型、黄铜矿型半导体； 根据其结晶程度可分为晶体半导体、非晶半导体、微晶半导体， 但比较通用且覆盖面较全的则是按其化学组成的分类，依此可分为：元素半导体、化合物半导体和固溶半导体三大类。 3、化合物半导体和固溶体半导体有哪些区别。 答：由两个或两个以上的元素构成的具有足够的含量的固体溶液，如果具有半导体性质，就称为固溶半导体，简称固溶体或混晶。固溶半导体又区别于化合物半导体，因后者是靠其价键按一定化学配比所构成的。固溶体则在其固溶度范围内，其组成元素的含量可连续变化，其半导体及有关性质也随之变化。 4、简述半导体材料的电导率与载流子浓度和迁移率的关系。 答：s = nem 其中： n为载流子浓度，单位为个/cm3; e 为电子的电荷，单位为C（库仑），e对所有材料都是一样，e=1.6×10-19C 。 m为载流子的迁移率，它是在单位电场强度下载流子的运动速度，单位为cm2/V.s； 电导率s的单位为S/cm(S为西门子）。 5、简述霍尔效应。 答：将一块矩形样品在一个方向通过电流，在与电流的垂直方向加上磁场(H)，那么在样品的第三个方向就可以出现电动势，称霍尔电动势，此效应称霍尔效应。 6、用能带理论阐述导体、半导体和绝缘体的机理。 答：按固体能带理论，物质的核外电子有不同的能量。根据核外电子能级的不同，把它们的能级划分为三种能带：导带、禁带和价带（满带）。 在禁带里，是不允许有电子存在的。禁带把导带和价带分开，对于导体，它的大量电子处于导带，能自由移动。在电场作用下，成为载流子。因此，导体载流子的浓度很大。 对绝缘体和半导体，它的电子大多数都处于价带，不能自由移动。但在热、光等外界因素的作用下，可以使少量价带中的电子越过禁带，跃迁到导带上去成为载流子。 绝缘体和半导体的区别主要是禁的宽度不同。半导体的禁带很窄，（一般低于3eV），绝缘体的禁带宽一些，电子的跃迁困难得多。因此，绝缘体的载流子的浓度很小。导电性能很弱。实际绝缘体里，导带里的电子

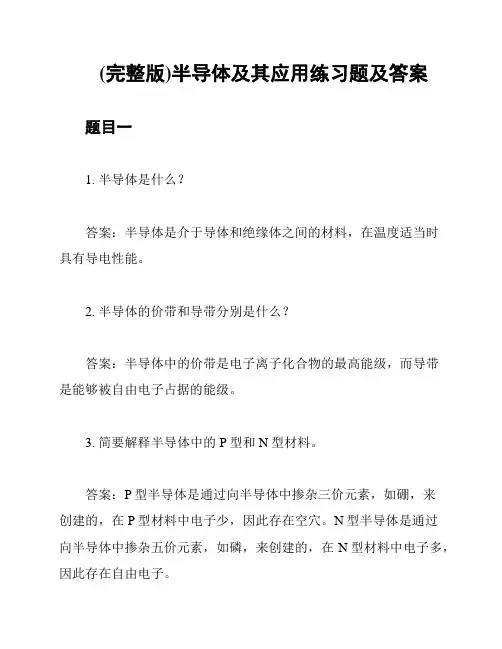

半导体材料 概要 半导体材料（semiconductor material） 导电能力介于导体与绝缘体之间的物质称为半导体。半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电的电子材料，其电阻率在10（U-3）～10（U-9）欧姆/厘米范围内。半导体材料的电学性质对光、热、电、磁等外界因素的变化十分敏感，在半导体材料中掺入少量杂质可以控制这类材料的电导率。正是利用半导体材料的这些性质，才制造出功能多样的半导体器件。半导体材料是半导体工业的基础，它的发展对半导体技术的发展有极大的影响。半导体材料按化学成分和内部结构，大致可分为以下几类。1.元素半导体有锗、硅、硒、硼、碲、锑等。50年代，锗在半导体中占主导地位，但锗半导体器件的耐高温和抗辐射性能较差，到60年代后期逐渐被硅材料取代。用硅制造的半导体器件，耐高温和抗辐射性能较好，特别适宜制作大功率器件。因此，硅已成为应用最多的一种增导体材料，目前的集成电路大多数是用硅材料制造的。2.化合物半导体由两种或两种以上的元素化合而成的半导体材料。它的种类很多，重要的有砷化镓、磷化锢、锑化锢、碳化硅、硫化镉及镓砷硅等。其中砷化镓是制造微波器件和集成电的重要材料。碳化硅由于其抗辐射能力强、耐高温和化学稳定性好，在航天技术领域有着广泛的应用。3.无定形半导体材料用作半导体的玻璃是一种非晶体无定形半导体材料，分为氧化物玻璃和非氧化物玻璃两种。这类材料具有良好的开关和记忆特性和很强的抗辐射能力，主要用来制造阈值开关、记忆开关和固体显示器件。4.有机增导体材料已知的有机半导体材料有几十种，包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，目前尚未得到应用。 特性和参数半导体材料的导电性对某些微量杂质极敏感。纯度很高的半导体材料称为本征半导体，常温下其电阻率很高，是电的不良导体。在高纯半导体材料中掺入适当杂质后，由于杂质原子提供导电载流子，使材料的电阻率大为降低。这种掺杂半导体常称为杂质半导体。杂质半导体靠导带电子导电的称N型半导体，靠价带空穴导电的称P型半导体。不同类型半导体间接触（构成PN结）或半导体与金属接触时，因电子（或空穴）浓度差而产生扩散，在接触处形成位垒，因而这类接触具有单向导电性。利
我们知道，电子电路是由晶体管组成，而晶体管是由半导体制成的。所以我们在学习电子电路之前， 一定要了解半导体的一些基本知识。 这一章我们主要学习二极管和三极管的一些基本知识，它是本课程的基础，我们要掌握好在学习时我们把它的内容分为三节，它们分别是： 1、1 半导体的基础知识 1、2 PN结 1、3 半导体三极管 1、1 半导体的基础知识 我们这一章要了解的概念有：本征半导体、P型半导体、N型半导体及它们各自的特征。一:本征半导体 纯净晶体结构的半导体我们称之为本征半导体。常用的半导体材料有：硅和锗。它们都是四价元素，原子结构的最外层轨道上有四个价电子，当把硅或锗制成晶体时，它们是靠共价键的作用而紧密联系在一起。 共价键中的一些价电子由于热运动获得一些能量，从而摆脱共价键的约束成为自由电子，同时在共价键上留下空位，我们称这些空位为空穴，它带正电。我们用晶体结构示意图来描述一下；如图（1）所示：图中的虚线代表共价键。 在外电场作用下，自由电子产生定向移动，形成电子电流； 同时价电子也按一定的方向一次填补空穴，从而使空穴产生定向移动，形成空穴电流。 因此，在晶体中存在两种载流子，即带负电自由电子和带正电空穴，它们是成对出现的。二：杂质半导体 在本征半导体中两种载流子的浓度很低，因此导电性很差。我们向晶体中有控制的掺入特定的杂质来改变它的导电性，这种半导体被称为杂质半导体。 1.N型半导体 在本征半导体中，掺入5价元素，使晶体中某些原子被杂质原子所代替，因为杂质原子最外层有5各价电子，它与周围原子形成共价键后，还多余一个自由电子，因此使其中的空穴的浓度远小于自由电子的浓度。但是，电子的浓度与空穴的浓度的乘积是一个常数，与掺杂无关。在N型半导体中自由电子是多数载流子，空穴是少数载流子。 2.P型半导体 在本征半导体中，掺入3价元素，晶体中的某些原子被杂质原子代替，但是杂质原子的最外层只有3个价电子，它与周围的原子形成共价键后，还多余一个空穴，因此使其中的空穴浓度远大于自由电子的浓度。在P型半导体中，自由电子是少数载流子，空穴使多数载流子。 1、2 P—N结
模块六常用半导体材料测试卷 卷Ⅰ（客观题） 一、单项选择题：（本大题共85个小题，每小题2分，共170分） 1.在焊接过程中要使用助焊剂，关于助焊剂的作用，下列说法错误的是A．去除氧化物B．使焊点不出现尖角 C．防止工件和焊料加热时氧化 D．减小焊料熔化后的表面张力，增加其流动性，有利于浸润 2.钎焊分离电子元器件最合适选用的电烙铁是 A．25W B．75W C．100W D．150W 3.共晶焊锡的熔点为 A．327℃B．232℃C．183℃D．212℃ 4.焊接中焊点凝固前被焊元件移动容易形成 A．虚焊B．夹生焊C．漏焊D．预焊 5.焊接电子元件最适合的焊剂是 A．焊锡膏B．松香C．稀盐酸D．氯化锌 6.下面关于虚焊的说法错误的是 A．虚焊就是假焊B．焊料与被焊物的表面没有互相扩散 C．虚焊主要是由于焊件金属表面不干净和焊剂用量过少造成的 D．虚焊主要由于烙铁温度不够高和留焊时间太短造成的 7.下面关于镀锡的说法错误的是 A．上锡B．预焊C．搪锡D．焊件表面处理 8.下列关于焊接说法错误的是 A．电烙铁烧死是指焊头因氧化而不吃锡的现象 B．焊接时不能甩动电烙铁，以免锡液伤人 C．电烙铁的金属外壳必须接地 D．焊锡膏适用于电子器件的焊接 9.关于手工焊接，下列说法不正确的是 A．常用的焊锡丝的材料是锡铅合金 B．焊剂的作用是焊接时去除氧化物并防止金属表面两次氧化 C．焊接中要避免虚焊和夹生焊现象的发生 D．焊接时，先用烙铁头加热工件，然后把焊锡丝放在烙铁头上熔化 10.信号发生器的输出幅度每衰减20dB，输出信号的电压值即变为原来的A．0.5 B．0.1 C．31.6% D．1211.信号发生器输出信号时，输出衰减选40dB，当电压表示数值为5V 时，则输出为 A．5V B．0.5V C．0.05V D．50V 12.信号发生器的输出衰减有20dB和40dB，当按下20dB时，输出相对衰减10倍，当按下40dB 时，输出相对衰减为 A．10 B．100 C．20 D．40 13.用示波器观察某标准正弦波的电压波形，若一个周期的距离为4div，示波器的扫描时间选择开关置于50ms／div，且使用了“扩展×10”，则该电压的频率是 A．5Hz B．20Hz C．50Hz D．500Hz 14.要使示波器的显示波形向上移动，应调节旋钮 A．Y轴移位B．Y轴增幅C．X轴移位D．X轴增幅 15.要使示波器显示波形亮度适中，应调节旋钮 A．聚焦B．辉度C．辅助聚焦D．X轴衰减 16.若Y轴输入信号频率为200Hz，要在荧光屏上看到4个完整的波形，则扫描频率范围要置于A．10――100Hz B．1kHz C．10 kHz D．100 kHz 17.用示波器观察一正弦电压的波形，现屏中测出正弦波电压峰峰值为4div，档位为5V／div，探头不衰减，则正弦波电压的有效值为 A．20V B．10V C．52V D．102V 18.下列关于示波器的说法错误的是 A．调整示波器的辉度钮，光点亮度不能太亮 B．调节聚焦钮，使示波器的光点成为小圆点，如果不行，可用辅助聚焦钮配合 C．示波器长期不用时，会导致内部的电解电容器失效 D．为调整示波器的亮度和清晰度，可以让光点长时间停在屏幕中央 19.使示波器的显示波形稳定，只显示两个完整波形，除调整垂直方向之外，还要调整 A．扫描范围B．X轴衰减C．扫描范围和X轴衰减D．X轴位移 20.用示波器观察两个正弦信号如图1所示，已知X轴偏转因数置于0.5μs／div，Y轴偏转因数置于0.1V／div，则两信号的相位差 A．30o B．90o C．60o D．45o
常用的半导体材料有哪些？ 晶圆 初入半导体行业为了尽快入门，我们必须对这个行业的主要物料做一个详细的了解，因为制造业的结构框架是人机料法环测。物料是非常关键的一部分，特别是对于半导体这类被人家卡脖子的行业更要牢记于心，尽快摆脱西方的围堵，但是基础材料这块需要长时间的积累，短期我们很难扭转当下这种憋屈的局面。 在半导体产业中，材料和设备是基石，是推动集成电路技术创新的引擎。半导体材料在产业链中处于上游环节，和半导体设备一样，也是芯片制造的支撑性行业，所有的制造和封测工艺都会用到不同的半导体材料。 半导体材料一般均具有技术门槛高、客户认证周期长、供应链上下游联系紧密、行业集中度高、技术门槛高和产品更新换代快的特点，目前高端产品市场份额多为海外企业垄断，国产化率较低，寡头垄断格局一定程度制约
了国内企业快速发展。华为事件的发生发展告诉我们半导体材料国产替代已经非常紧迫了。 半导体材料细分行业多，芯片制造工序中各单项工艺均配套相应材料。按应用环节划分，半导体材料主要可分为制造材料和封装材料。在晶圆制造材料中，硅片及硅基材料占比最高，约占31%，其次依次为光掩模板14%，电子气体14%，光刻胶及其配套试剂12%，CMP抛光材料7%，靶材3%，以及其他材料占13%。 在半导体封装材料中，封装基板占比最高，占40%。其次依次为引线框架15%、键合丝15%、包封材料13%、陶瓷基板11%、芯片粘合材料4%、以及其他封装材料2%。封装材料中的基板的作用是保护芯片、物理支撑、连接芯片与电路板、散热。陶瓷封装体用于绝缘打包。包封树脂粘接封装载体、同时起到绝缘、保护作用。芯片粘贴材料用于粘结芯片与电路板。封装方面相对难度要低一点，所以我们国家的半导体企业主要集中在封测这一后工艺领域。 半导体材料中前端材料市场增速远高于后端材料，前端材料的增长归功于各种前端技术的积极使用，如极紫外(EUV)曝光，原子层沉积(ALD)和等离子体化学气相沉积(PECVD)等。

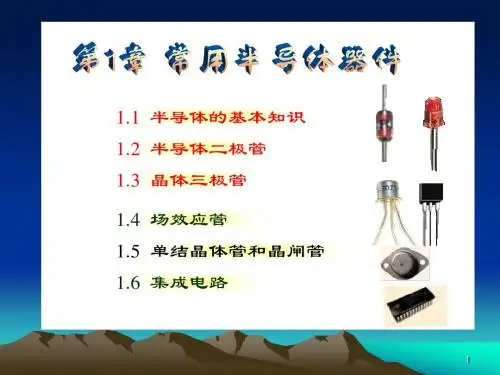

第一章半导体基础知识 〖本章主要内容〗 本章重点讲述半导体器件的结构原理、外特性、主要参数及其物理意义，工作状态或工作区的分析。 首先介绍构成PN结的半导体材料、PN结的形成及其特点。其后介绍二极管、稳压管的伏安特性、电路模型和主要参数以及应用举例。然后介绍两种三极管（BJT和FET）的结构原理、伏安特性、主要参数以及工作区的判断分析方法。〖本章学时分配〗 本章分为4讲，每讲2学时。 第一讲常用半导体器件 一、主要内容 1、半导体及其导电性能 根据物体的导电能力的不同，电工材料可分为三类：导体、半导体和绝缘体。半导体可以定义为导电性能介于导体和绝缘体之间的电工材料，半导体的电阻率为10-3～10-9 cm。典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。半导体的导电能力在不同的条件下有很大的差别：当受外界热和光的作用时，它的导电能力明显变化；往纯净的半导体中掺入某些特定的杂质元素时，会使它的导电能力具有可控性；这些特殊的性质决定了半导体可以制成各种器件。 2、本征半导体的结构及其导电性能 本征半导体是纯净的、没有结构缺陷的半导体单晶。制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”，它在物理结构上为共价键、呈单晶体形态。在热力学温度零度和没有外界激发时,本征半导体不导电。 3、半导体的本征激发与复合现象 当导体处于热力学温度0 K时，导体中没有自由电子。当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚而参与导电，成为自由电子。这一现象称为本征激发（也称热激发）。因热激发而出现的自由电子和空穴是同时成对出现的，称为电子空穴对。 游离的部分自由电子也可能回到空穴中去，称为复合。 在一定温度下本征激发和复合会达到动态平衡，此时，载流子浓度一定，且自由电子数和空穴数相等。 4、半导体的导电机理 自由电子的定向运动形成了电子电流，空穴的定向运动也可形成空穴电流，因此，在半导体中有自由电子和空穴两种承载电流的粒子（即载流子），这是半导体的特殊性质。空穴导电的实质是:相邻原子中的价电子（共价键中的束缚电子）依次填补空穴而形成电流。由于电子带负电，而电子的运动与空穴的运动方向相反，因此认为空穴带正电。
