一文看懂阻抗匹配电路原理与应用

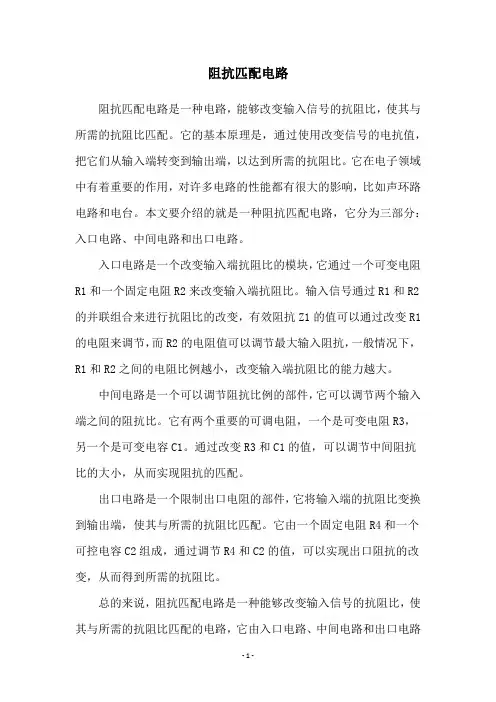

阻抗匹配关系着系统的整体性能，实现匹配可使系统性能达到最优。阻抗匹配的概念应用范围广泛，阻抗匹配常见于各级放大电路之间，放大电路与负载之间，信号与传输电路之间，微波电路与系统的设计中，无论是有源还是无源，都必须考虑匹配问题，根本原因是在低频电路中是电压与电流，而高频中是导行电磁波不匹配就会发生严重的反射，损坏仪器和设备。?
?
1、阻抗匹配的基本原理
?
阻抗匹配是使微波电路或是系统的反射，载行波尽量接近行波状态的技术措施。阻抗匹配分为两大类：
?
?
（1）负载与传输线之间的阻抗匹配，使负载无反射。方法是接入匹配装置使输入阻抗和特性阻抗相等。
?
?
（2）信号源与传输线之间匹配，分为两种情况
?
?
1）使信号源无反射，方法是接入信号源与传输线之间接入匹配装
阻抗匹配与史密斯(Smith)圆图：基本原理
在处理 RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下， 需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、 功率放大器输出(RFOUT)与天线之间的匹配、 LNA/VCO 输出与混频器输入 之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。
在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。频率在数十兆赫兹 以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的 RF 测试、并进行适当调谐。 需要用计算值确定电路的结构类型和相应的目标元件值。
有很多种阻抗匹配的方法，包括
?
计算机仿真： 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。设计者必须熟悉用正确的 格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外，除非计算机是专门为这个用途 制造的，否则电路仿真软件不可能预装在计算机上。
? ? ?
手工计算： 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。 经验： 只有在 RF 领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专家。 史密斯圆图：本文要重点讨论的内容。
本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例，比如找出匹 配网络元件的数值。当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的 影响以及进行稳定性分析。
图 1. 阻抗和史密斯圆图基础
基础知识
在介绍史密斯圆图的使用之前，最好回顾一下 RF 环境下(大于 100MHz) IC 连线的电磁波传播现象。这对 RS-485 传输线、PA 和天线之间 的连接、LNA 和下变频器/混频器之间的连接等应用都是有效的。
目錄 第一章傳輸線理論 一傳輸線原理 二微帶傳輸線 三微帶傳輸線之不連續分析第二章被動元件之電感設計與分析一電感原理 二電感結構與分析 三電感設計與模擬 四電感分析與量測
第一章 傳輸線理論 傳輸線理論與傳統電路學之最大不同，主要在於元件之尺寸與傳導電波之波長的比值。當元件尺寸遠小於傳輸線之電波波長時，傳統的電路學理論才可以使用，一般以傳輸波長（Guide wavelength ）的二十分之ㄧ（λ/20）為最大尺寸，稱為集總元件（Lumped elements ）；反之，若元件的尺寸接近傳輸波長，由於元件上不同位置之電壓或電流的大小與相位均可能不相同，因而稱為散佈式元件（Distributed elements ）。 由於通訊應用的頻率越來越高，相對的傳輸波長也越來越小，要使電路之設計完全由集總元件所構成變得越來越難以實現，因此，運用散佈式元件設計電路也成為無法避免的選擇。 當然，科技的進步已經使得集總元件的製作變得越來越小，例如運用半導體製程、高介電材質之低溫共燒陶瓷（LTCC ）、微機電（MicroElectroMechanical Systems, MEMS ）等技術製作集總元件，然而，其中電路之分析與設計能不乏運用到散佈式傳輸線的理論，如微帶線（Microstrip Lines ）、夾心帶線（Strip Lines ）等的理論。 因此，本章以討論散佈式傳輸線的理論開始，進而以微帶傳輸線為例介紹其理論與公式，並討論微帶傳輸線之各種不連續之電路，以作為後續章節之被動元 1.1(a)。其中的集總元件電路模型描述，其中 (a) (b) i (z, t ) v z, t ) z
如何看懂电路图1－－学电子跟我来系列文章 电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。 电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电阻器与电位器 符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。 在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、
（ g ）、（ h ）所示符号来表示。 几种特殊电阻器的符号： 第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。它的符号见图（ i ），用θ或t° 来表示温度。它的文字符号是“ RT ”。 第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。它的文字符号是“ RL ”。 第 3 种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。符号见图 1 （ k ），用字符 U 表示电压。它的文字符号是“ RV ”。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。 第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图 1 （ 1 ），文字符号是“ R F ”。 电容器的符号 详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。电容器的文字符号是 C 。 电感器与变压器的符号 电感线圈在电路图中的图形符号见图 3 。其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。电感线圈的文字符号是“ L ”。
阻抗匹配与史密斯圆图：基本原理 摘要：本文是关于使用史密斯圆图进行射频阻抗匹配计算的教程。本文还提供了一些示例以描绘如何计算反射系数、阻抗、导纳等参数。本文还提供了一个样例，使用图形方法计算工作在900MHz下的MAX2472的匹配网络。 经过实践证明，史密斯圆图仍然是用于判定传输线路阻抗的基本工具。 当处理射频应用的实际实现时，总会碰到一些噩梦般的任务。其中之一就是需要匹配各个互连模块之间的不同的阻抗。通常，这些包括天线到低噪声放大器（LNA），功率放大器输出（RFOUT）到天线，以及LNA/VCO输出到混频器输入。对于信号与能量从“源”到“负载”的正确传输来说，匹配任务是必需的。 在高频率的射频电路中，寄生元素（例如导线电感、层间电容、导体电阻等等）对匹配网络有着显著，但无法预料的影响。在几十兆赫兹频率以上的电路中，理论上的计算与仿真常常是不足够的。在射频实验室测量现场，伴随着调谐工作，必须仔细考虑才能决定合适的最终取值。必须使用计算值以便于建立结构类型与目标元件的取值。 有很多方法可用于计算阻抗匹配，包括： ●计算机仿真：原理复杂但是使用简单，仿真器一般用于区别设计功能，而不是进行阻抗 匹配。设计者必须熟悉需要键入的多重数据输入，以及这些数据输入的正确格式。他们同样需要专门的知识，以便于在大量的结果数据中找到有用的数据。另外，除非计算机被用于进行电路仿真这样的工作，电路仿真软件就不会预安装在计算机上。 ●手动计算：由于计算方程的长度（“上公里的”），以及要进行计算的数字的复杂性，这 种方式被普遍认为是非常单调乏味的。 ●经验直觉：只有当一个人在射频领域中工作过很多年以后，才能取得这样的能力。简而 言之，这种方法只适用于非常资深的专家。 ●史密斯圆图：本文所专注的内容。 本文的主要目标就是回顾史密斯圆图的构造与背景，并且总结如何使用史密斯圆图的实践方式。本文提出的主题包括了参数的实际说明，例如找到匹配网络元件的取值。当然，我们使用史密斯圆图不仅仅只能进行最大功率传输的匹配。史密斯圆图同样能够帮助设计者计算出最佳的噪声系数，确保质量因素的影响，以及评估稳定性分析等等。
一位电子工程师总结的如何看电子电路图 读图就是要看懂一个电原理图，即弄清电路由哪几部分组成及它们之间的联系和总的性能(如有可能，还要粗略估算性能指标)。电子电路的主要任务是对信号进行处理，只是处理的方式(如放大、滤波、变换等)及效果不同而已，因此读图时，应以所处理的信号流向为主线，沿信号的主要通路，以基本单元电路为依据，将整个电路分成若干具有独立功能的部分，并进行分析。具体步骤可归纳为：了解用途、找出通路、化整为零、分析功能、统观整体。下面以741型晶体管收音机电路(见图1)为例进行说明，以期对电子爱好者的学习有所帮助。(注为了让初学者能同时参考其他类似电路，未对图中元器件名称符号作变动。) 一、了解用途 了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。浏览图1可知：这是一个典型的晶体管收音机电路图，其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行"混合"(混频)，混频后在变频级负载回路(选频)产生一个新的频率(差频)，即中频(465 kHz)，然后通过中放、检波、低放、功放后，推动扬声器发声。当然，还要求对振荡频率进行调节(f振－f信=465kHz)，并能调节音量的大小。 二、找出通路 指找出信号流向的通路。通常，输入在左方、输出在右方(面向电路图).信号传输的枢纽是有源器件，所以可按它们的连接关系来找．从左向右看过去，此电路的有源器件为BG1(变频管)、BG2与BG3(中放管)、BG4与BG5(低放管)、BG6与BG7(功放管)，因此可大致推断信号是从BGl 的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。通路找出后，电路的主要组成部分也就出来了。 据各基本单元分成若干具有细程度与读者掌握电路类型的多少及经验有关。 根据上述通路可清楚地看出，整个电路可分别以BZ1及D1(2AP9)为界分成三部分，我们称之为变频级、中放级(包括检波级)和低功放级(输出)。 四、分析功能 划分成单元电路后，根据已有的知识，定性分析每个单元电路的工作原理和功能。 1．输入回路和变频级 该部分的任务是将接收到的各个频率的高频信号转变为一个固定的中频频率(465kHz)信号输送到中放级放大。它涉及到两个调谐回路：一个是输入调谐回路，一个是本机振荡回路。输入调谐回路选择电感耦合形式(磁棒线圈B1)，本机振荡回路选择变压器耦合振荡形式(B2)。 由于双连可变电容器(C1a、C1b)可同轴同步调谐输入回路和本机振荡回路的槽路频率，因而可使二者的频率差保持不变。 变频级电路的本振和混频由只三极管BG1担任。由于三极管的放大作用和非线性特性，所以可获得频率变换作用。从图1中可以看出这是一个振荡电压由发射极注入、信号由基极注入的变频级。两个信号同时在晶体管内混合，通过晶体管的非线性作用再通过中频变压器BZ1的选频作用，选出频率为f振－f信=465kHz的中频调幅波送到中放级。 2．中放级(含波） 1)中频放大级 中放级采用的是两级单调谐中频放大。变频级输出的中频调幅波信号由BZ1次级送到BG2的基极进行放大，放大后的中频信号再送到BG3的基极，由BZ3次级输出被放大的信号，三个中频变压器都应准确调在465kHz。 中频放大级的特点是用并联的LC调谐回路作负载。其原因是：并联谐振回路同串联谐振回路一样，能对某一频率的信号产生谐振，不同的是在谐振时，串联谐振回路的阻抗很小，电路中的电流很大，阻抗越小，Q值越高；而并联谐振回路在谐振时，阻抗很大，回路两端电压很高，并联阻抗越大，损耗越小，Q值越高。 由于中频放大器采用了谐振于465kHz的并联回路作负载，因此用了中频放大器后，大大提高了整机的选择性。 2)检波级 在超外差式收音机中，虽然经过变频级把高频信号变成了中频信号，但是中频信号仍然是调幅信号，因此需要依靠检波器把中频信号变成低频信号(音频信号)，BZ3次级送到检波二极管的中频信号被截去了负半周，变成了正半周的调幅脉动信号，再选择合适的电容量滤掉残余的中频信号，即可取出音频成分送到低放级。 检波输出的音频脉动信号经R7、C13滤波得到的直流成分作为自动增益(AGC)电压，馈入第一中放管BG2基极，以达到自动稳定中放增益的目的。 3．低功放级 1)低放电路 从检波级输出的中频信号，还需要进行放大再送到扬声器。为了获得较大的增益，通常前级低频放大选用BG4、BG5两级。
阻抗匹配与史密斯(Smith)圆图：基本原理 在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO 输出与混频器输入之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。 在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。需要用计算值确定电路的结构类型和相应的目标元件值。 有很多种阻抗匹配的方法，包括 ?计算机仿真：由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。 ?手工计算：这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。 ?经验：只有在RF领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专家。 ?史密斯圆图：本文要重点讨论的内容。 本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。 图1. 阻抗和史密斯圆图基础 基础知识 在介绍史密斯圆图的使用之前，最好回顾一下RF环境下(大于100MHz) IC连线的电磁波传播现象。这对RS-485传输线、PA和天线之间的连接、LNA和下变频器/混频器之间的连接等应用都是有效的。
功率放大器设计的关键：输出匹配电路的性能 2008-05-15 17:51:20 作者：未知来源:电子设计技术 关键字：功率放大器匹配电路匹配网络s参数串联电阻输出功率Cout耗散功率网络分析仪高Q值对于任何功率放大器（功率放大器）设计，输出匹配电路的性能都是个关键。但是，在设计过程中，有一个问题常常为人们所忽视，那就是输出匹配电路的功率损耗。这些功率损耗出现在匹配网络的电容器、电感器，以及其他耗能元件中。功率损耗会降低功率放大器的工作效率及功率输出能力。 因为输出匹配电路并不是一个50Ω的元件，所以耗散损失与传感器增益有很大的区别。输出匹配的具体电路不同，损耗也不一样。对于设计者而言，即使他没有选择不同技术的余地，在带宽和耗散损失之间，在设计方面仍然可以做很多折衷。 匹配网络是用来实现阻抗变化的，就像是功率从一个系统或子系统传送另一个系统或者子系统，RF设计者们在这上面下了很大的功夫。对于功率放大器，阻抗控制着传送到输出端的功率大小，它的增益，还有它产生的噪声。因此，功率放大器匹配网络的设计是性能达到最优的关键。 损耗有不同的定义，但是这里我们关心的是在匹配网络中，RF功率以热量的形式耗散掉的损耗。这些损耗掉的功率是没有任何用途。依据匹配电路功能的不同，损耗的可接受范围也不同。对功率放大器来讲，输出匹配损耗一直是人们关注的问题，因为这牵涉到很大的功率。效率低不仅会缩短通话时间，而且还会在散热和可靠性方面带来很大的问题。 例如，一个GSM功率放大器工作在3.5V电压时，效率是55%，能够输出34dBm的功率。在输出功率为最大时，功率放大器的电流为1.3A。匹配的损耗在0.5dB到1dB的数量级，这与输出匹配的具体电路有关。在没有耗散损失时，功率放大器的效率为62%到69%。尽管损耗是无法完全避免的，但是这个例子告诉我们，在功率放大器匹配网络中，损耗是首要问题。 耗散损失 现在我们来看一个网络，研究一个匹配网络（图1a）中的耗散损失。电源通过无源匹配网络向无源负载传输功率。在电源和负载阻抗之间没有任何其他的限制。把匹配网络和负载合在一起考虑，电源输出一个固定量的功率Pdel 到这个网络（图1b）。输出功率的一部分以热量的形式耗散在匹配网络中。而其余的则传输到负载。Pdel是传输到匹配网络和负载（图1c）上的总功率，PL是传输到负载的那部分功率。 了解了这两个量，我们就可以知道，实际上到底有多大的一部分功率是作为有用功率从电源传输到了负载，其比例等于PL/Pdel。 这是对功率放大器输出匹配的耗散损失的正确测量，因为它只考虑了实际传输功率以及耗散功率。反射功率没有计算进去。 由此可知，这个比例就等于匹配网络工作时的功率增益GP。而工作时的功率增益完整表达式为： 这里，是负载反射系数，是匹配网络的s参数， 损失就是增益的倒数。因此，耗散损失可以定义为： Ldiss = 1/GP。 对于功率放大器而言，我们为它设计的负载一般是50Ω。通常，我们用来测量s参数的系统阻抗也是50Ω。如果系统阻抗和负载都是50Ω，那么就为0，于是，上面的表达式就可以简化为： 在计算一个匹配网络的耗散损失时，只需要知道它的传输值和反射散射参数的大小，这些可以很容易地从s参数的计算过程中得到，因为网络分析仪通常都会采用线性的方式来显示s参数的值。在评估输入和级间耗散损失时，负载的阻抗不是50Ω，但是上述的规律依然适用。 因为反射和耗散损失很容易混淆，射频工程师有时就会采用错误的方法来计算耗散损失。而最糟糕的方法就是采用未经处理的s21来进行计算。一个典型的匹配网络在1GHz（图2）时，对功率放大器而言，是数值为4+j0Ω的负载阻抗。匹配网络采用的是无损耗元件来进行模拟的，所以在匹配网络中不存在功率的耗散问题。然而，s21却是-6dB，因为在50Ω的源阻抗和4Ω的负载之间存在着巨大的不匹配问题。作为一个无损耗网络，除了一些数字噪音外，模拟的耗散损失为0dB。 在电路的模拟当中，我们可能可以采用s21来求出正确的耗散损失。这一过程包括采用复杂模拟负载线的共轭
阻抗匹配与史密斯(Smith)圆图: 基本原理 本文利用史密斯圆图作为RF阻抗匹配的设计指南。文中给出了反射系数、阻抗和导纳的作图范例，并用作图法设计了一个频率为60MHz 的匹配网络。 实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。 在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。 在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。需要用计算值确定电路的结构类型和相应的目标元件值。 有很多种阻抗匹配的方法，包括: 计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。
手工计算: 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。 经验: 只有在RF领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专家。 史密斯圆图: 本文要重点讨论的内容。 本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。 图1. 阻抗和史密斯圆图基础 基础知识 在介绍史密斯圆图的使用之前，最好回顾一下RF环境下(大于100MHz) IC连线的电磁波传播现象。这对RS-485传输线、PA和天线之间的连接、LNA和下变频器/混频器之间的连接等应用都是有
教你三步看懂电路图 对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入 门,今天我向朋友们介绍点儿我的学习体会. 第一步:首先从各种电子书籍和杂志上,找到电子元件的符 号,构造,作用,功能. 第二步:学习弄懂单元电路中的交流回路和直流回路,这是最 重要的. 第三步:找一收音机电路图弄清各个单元级和整个电路的交 流信号和直流电流的通路,包括反馈回路,谐振回路. 通过这三步学习你一定不会再感觉看电 理识图方法和注意事项 修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。 1．修理识图项目 修理识图主要有以下四部分内容： ①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。 ②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。 ③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。 ④查阅整机电路图中某一点的直流电压数据。 2．识图方法和注意事项 进行修理识图过程中要注意以下四个问题： ①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。 ②主要是根据故障现象和所测得的数据决定分析哪部分电路。例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。 ③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。 ④修理识图的基础是十分清楚电路的工作原理，不能做到这一点就无法进行正确的修理识图
如何看懂电路图2－－电源电路单元 前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。 按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。 （ 1 ）半波整流 半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电
在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不匹配（相等）时，在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，有兴趣的可参看电磁场与微波方面书籍中的传输线理论。 传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。例如，常用的闭路电视同轴电缆特性阻抗为75欧，而一些射频设备上则常用特征阻抗为50欧的同轴电缆。另外还有一种常见的传输线是特性阻抗为300欧的扁平平行线，这在农村使用的电视天线架上比较常见，用来做八木天线的馈线。因为电视机的射频输入端输入阻抗为75欧，所以300欧的馈线将与其不能匹配。实际中是如何解决这个问题的呢？不知道大家有没有留意到，电视机的附件中，有一个300欧到75欧的阻抗转换器（一个塑料包装的，一端有一个圆形的插头的那个东东，大概有两个大拇指那么大的）？它里面其实就是一个传输线变压器，将300欧的阻抗，变换成75欧的，这样就可以匹配起来了。 这里需要强调一点的是，特性阻抗跟我们通常理解的电阻不是一个概念，它与传输线的长度无关，也不能通过使用欧姆表来测量。为了不产生反射，负载阻抗跟传输线的特征阻抗应该相等，这就是传输线的阻抗匹配。如果阻抗不匹配会有什么不良后果呢？如果不匹配，则会形成反射，能量传递不过去，降低效率；会在传输线上形成驻波（简单的理解，就是有些地方信号强，有些地方信号弱），导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。如果是电路板上的高速信号线与负载阻抗不匹配时，会产生震荡，辐射干扰等。 当阻抗不匹配时，有哪些办法让它匹配呢？ 第一，可以考虑使用变压器来做阻抗转换，就像上面所说的电视机中的那个例子那样。 第二，可以考虑使用串联/并联电容或电感的办法，这在调试射频电路时常使用。 第三，可以考虑使用串联/并联电阻的办法。一些驱动器的阻抗比较低，可以串联一个合适的电阻来跟传输线匹配，例如高速信号线，有时会串联一个几十欧的电阻。而一些接收器的输入阻抗则比较高，可以使用并联电阻的方法，来跟传输线匹配，例如，485总线接收器，常在数据线终端并联120欧的匹配电阻。 阻抗匹配基础 标签：终端网络工作图形signal能源 2009-08-11 21:17 38690人阅读评论(11) 收藏举报 目录(?)[+]英文名称：impedance matching 基本概念
阻抗匹配概念 阻抗匹配概念 阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。 在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。 当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。这种匹配条件称为共扼匹配。 阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。 大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。 要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。 改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。 调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配 阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整而已,为了匹配方便. 阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超
怎样理解阻抗匹配 阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。 我们先从直流电压源驱动一个负载入手。由于实际的电压源，总是有内阻的（请参看输出阻抗一问），我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。负载R上的电压为：Uo=IR=U/[1+(r/R)]，可以看出，负载电阻R 越大，则输出电压Uo越高。再来计算一下电阻R消耗的功率为：P=I2×R=[U/(R+r)]2×R=U2×R/(R2+2×R×r+r2) =U2×R/[(R-r)2+4×R×r] =U2/{[(R-r)2/R]+4×r} 对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。注意式中[(R-r)2/R]，当R=r时，[(R-r)2/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U2/(4×r)。即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。对于纯电阻电路，此结论同样适用于低频电路及高频电路。当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共扼匹配。在低频电路中，我们一般不考虑传输线的
匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是"短线"，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R；如果我们需要输出电压大，则选择大的负载R；如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。有时阻抗不匹配还有另外一层意思，例如一些仪器输出端是在特定的负载条件下设计的，如果负载条件改变了，则可能达不到原来的性能，这时我们也会叫做阻抗失配。 在高频电路中，我们还必须考虑反射的问题。当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射。为什么阻抗不匹配时会产生反射以及特征阻抗的求解方法，牵涉到二阶偏微分方程的求解，在这里我们不细说了，有兴趣的可参看电磁场与微波方面书籍中的传输线理论。传输线的特征阻抗（也叫做特性阻抗）是由传输线的结构以及材料决定的，而与传输线的长度，以及信号的幅度、频率等均无关。 例如，常用的闭路电视同轴电缆特性阻抗为75Ω，而一些射频设备上则常用特征阻抗为50Ω的同轴电缆。另外还有一种常见的传输线是特性阻抗为300Ω的扁平平行线，这在农村使用的电视天线架上
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
阻抗匹配和阻抗变换是什么?阻抗变换和阻抗匹配的详细概述阻抗匹配是无线电技术中常见的一种工作状态，它反映了输入电路与输出电路之间的功率传输关系。当电路实现阻抗匹配时，将获得最大的功率传输。反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真.因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。在一般的输入、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路. 下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分。1、纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上(见图1)，在什么条件下电源输出的功率最大呢?当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。 2、电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感.元件，并工作于低频或高频交流电路。在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示.其中，电容和电感对交流电的阻碍作用，分别称为容抗及和感抗而.容
如何看懂电路图－－电源电路单元 一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。 按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。 （ 1 ）半波整流 半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电
一、50ohm特征阻抗 终端电阻的应用场合：时钟，数据，地址线的终端串联，差分数据线终端并联等。 终端电阻示图 B.终端电阻的作用： 1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。 2、减少噪声，降低辐射，防止过冲。在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。 C.终端电阻取决于电缆的特性阻抗。 D.如果使用0805封装、1/10W的贴片电阻,但要防止尖峰脉冲的大电流对电阻的影响，加30PF的电容. E.有高频电路经验的人都知道阻抗匹配的重要性。在数字电路中时钟、信号的数据传送速度快时，更需注意配线、电缆上的阻抗匹配。 高频电路、图像电路一般都用同轴电缆进行信号的传送，使用特性阻抗为Zo＝150Ω、75Ω的同轴电缆。 同轴电缆的特性阻抗Zo，由电缆的内部导体和外部屏蔽内径D及绝缘体的导电率er 决定：
另外，处理分布常数电路时，用相当于单位长的电感L和静电容量C的比率也能计算，如忽略损耗电阻，则 图1是用于测定同轴电缆RG58A/U、长度5m的输入阻抗ZIN时的电路构成。这里研究随着终端电阻RT的值，传送线路的阻抗如何变化。 图1 同轴传送线路的终端电阻构成 只有当同轴电缆的特性阻抗Zo和终端阻抗RT的值相等时，即ZIN＝Zo＝RT称为阻抗匹配。 Zo≠RT时随着频率f，ZIN变化。作为一个极端的例子，当RT＝0、RT＝∞时可理解其性质(阻抗以，λ/4为周期起伏波动)。 图2是RT＝50Ω(稍微波动的曲线)、75Ω、dOΩ时的输人阻抗特性。当Zo≠RT时由于随着频率，特性阻抗会变化，所以传送的电缆的频率特上产生弯曲.
阻抗匹配与史密斯(Smith)圆图:基本原理 本文利用史密斯圆图作为RF阻抗匹配的设计指南。文中给出了反射系数、阻抗和导纳的 作图范例，并用作图法设计了一个频率为60MHz的匹配网络。 实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。 在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。一般情况下，需要进行匹配的电路包括天线与低噪声放大器（LNA）之间的匹配、功率放大器输出（RFOUT）与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。 在高频端，寄生元件（比如连线上的电感、板层之间的电容和导体的电阻）对匹配网络具有明显的、不可预知的影响。频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。需要用计算值确定电路的结构类型和相应的目标元件值。 有很多种阻抗匹配的方法，包括: ?计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。 另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。 ?手工计算:这是一种极其繁琐的方法，因为需要用到较长（“几公里”）的计算公式、并且被处理的数据多为复数。 ?经验:只有在RF领域工作过多年的人才能使用这种方法。总之，它只适合于资深的专家。 ?史密斯圆图:本文要重点讨论的内容。 本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。 图1.阻抗和史密斯圆图基础
