实验1 环氧树脂的环氧值测定 一、实验目的 掌握分析环氧树脂环氧值的方法。 二、实验原理 环氧值E定义为100g环氧树脂中环氧基团物质的量（摩尔数）。 基于0.1mol高氯酸标准滴定液与溴化四乙铵作用所生成的初生态溴化氢同环氧基的反应。使用结晶紫作指示剂，或对于深色产物使用电位滴定法测定终点。其化学反应方程式为一旦高氯酸过量则HBr就过量。由空白实验与试样所耗高氯酸的差值计算样品的环氧值。该方法的缺点是不适用于含氮元素的环氧树脂。 三、实验仪器和设备 分析天平、滴定管等及必要的分析纯化学试剂。 四、实验步骤 1、取100ml冰乙酸与0.1g结晶紫溶解后作为滴定指示剂。 2、取8.5ml 70%高氯酸水溶液加入1000ml的容量瓶中，在加入 300ml冰乙酸，摇匀后再 加20ml乙酸酐，最后以冰乙酸冲稀到刻度。 3、标定高氯酸溶液。称m克邻苯二甲酸氢钾（分子质量204.22），用冰乙酸溶解，再用V 毫升高氯酸溶液滴定至显绿色终点，高氯酸浓度（单位：mol/L）为： 4、取100g溴化四乙铵溶于400ml冰乙酸中，加几滴结晶紫指示剂于其中。 5、称取环氧树脂0.5g左右（精确至0.2mg）放入烧瓶中，加入10ml三氯甲烷溶解，加入 20ml冰乙酸，再用移液管移10ml溴化四乙铵溶液，立即用已标定了的高氯酸溶液滴定，由紫色变为稳定绿色为滴定终点。记下所耗毫升数V 1 和温度t。 6、同时并行取10ml 三氯甲烷、20ml冰乙酸以及用移液管移10ml溴化四乙铵溶液放入烧 瓶中，立即用高氯酸滴定，同样由紫色变成稳定绿色为滴定终点。记录所耗毫升数V 0（空白实验）。 7、环氧值按下式计算： 式中：m——环氧树脂质量g; N ——高氯酸标准溶液浓度mol/L； V 1、V ——试样和空白试验所耗高氯酸体积ml； 8、注意所用环氧树脂应不含氮元素。
复合材料加工工艺综述 前言： 复合材料(Composite materials)，是由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。各种材料在性能上互相取长补短，产生协同效应，使复合材料的综合性能优于原组成材料而满足各种不同的要求。 复合材料的基体材料分为金属和非金属两大类。金属基体常用的有铝、镁、铜、钛及其合金。非金属基体主要有合成树脂、橡胶、陶瓷、石墨、碳等。增强材料主要有玻璃纤维、碳纤维、硼纤维、芳纶纤维、碳化硅纤维、石棉纤维、晶须、金属丝和硬质细粒等。 复合材料使用的历史可以追溯到古代。从古至今沿用的稻草增强粘土和已使用上百年的钢筋混凝土均由两种材料复合而成。20世纪40年代，因航空工业的需要，发展了玻璃纤维增强塑料（俗称玻璃钢），从此出现了复合材料这一名称。50年代以后，陆续发展了碳纤维、石墨纤维和硼纤维等高强度和高模量纤维。70年代出现了芳纶纤维和碳化硅纤维。这些高强度、高模量纤维能与合成树脂、碳、石墨、陶瓷、橡胶等非金属基体或铝、镁、钛等金属基体复合，构成各具特色的复合材料。 复合材料是一种混合物。在很多领域都发挥了很大的作用，代替了很多传统的材料。复合材料按其组成分为金属与金属复合材料、非金属与金属复合材料、非金属与非金属复合材料。按其结构特点又分为：①纤维复合材料。将各种纤维增强体置于基体材料内复合而成。如纤维增强塑料、纤维增强金属等。②夹层复合材料。由性质不同的表面材料和芯材组合而成。通常面材强度高、薄；芯材质轻、强度低，但具有一定刚度和厚度。分为实心夹层和蜂窝夹层两种。③细粒复合材料。将硬质细粒均匀分布于基体中，如弥散强化合金、金属陶瓷等。④混杂复合材料。由两种或两种以上增强相材料混杂于一种基体相材料中构成。与普通单增强相复合材料比，其冲击强度、疲劳强度和断裂韧性显著提高，并具有特殊的热膨胀性能。分为层内混杂、层间混杂、夹芯混杂、层内／层间混杂和超混杂复合材料。 60年代，为满足航空航天等尖端技术所用材料的需要，先后研制和生产了以高性能纤维（如碳纤维、硼纤维、芳纶纤维、碳化硅纤维等）为增强材料的复合材料，其比强度大于4×106厘米（cm），比模量大于4×108cm。为了与第一代玻璃纤维增强树脂复合材料相区别，将这种复合材料称为先进复合材料。按基体材料不同，先进复合材料分为树脂基、金属
复合材料工艺大全 复合材料成型工艺是复合材料工业的发展基础和条件。随着复合材料应用领域的拓宽，复合材料工业得到迅速发展，老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基复合材料的成型方法已有20多种，并成功地用于工业生产。如： （1）手糊成型工艺--湿法铺层成型法； （2）喷射成型工艺； （3）树脂传递模塑成型技术（RTM技术）； （4）袋压法（压力袋法）成型； （5）真空袋压成型； （6）热压罐成型技术； （7）液压釜法成型技术； （8）热膨胀模塑法成型技术； （9）夹层结构成型技术； （10）模压料生产工艺； （11）ZMC模压料注射技术； （12）模压成型工艺； （13）层合板生产技术； （14）卷制管成型技术； （15）纤维缠绕制品成型技术； （16）连续制板生产工艺； （17）浇铸成型技术； （18）拉挤成型工艺； （19）连续缠绕制管工艺； （20）编织复合材料制造技术； （21）热塑性片状模塑料制造技术及冷模冲压成型工艺； （22）注射成型工艺； （23）挤出成型工艺； （24）离心浇铸制管成型工艺； （25）其它成型技术。 视所选用的树脂基体材料的不同，上述方法分别适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。
复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点： （1）材料制造与制品成型同时完成 一般情况下，复合材料的生产过程，也就是制品的成型过程。材料的性能必须根据制品的使用要求进行设计，因此在选择材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。 （2）制品成型比较简便 一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅需一套模具便能生产。 ◇成型工艺层压及卷管成型工艺 1、层压成型工艺 层压成型是将预浸胶布按照产品形状和尺寸进行剪裁、叠加后，放入两个抛光的金属模具之间，加温加压成型复合材料制品的生产工艺。它是复合材料成型工艺中发展较早、也较成熟的一种成型方法。该工艺主要用于生产电绝缘板和印刷电路板材。现在，印刷电路板材已广泛应用于各类收音机、电视机、电话机和移动电话机、电脑产品、各类控制电路等所有需要平面集成电路的产品中。 层压工艺主要用于生产各种规格的复合材料板材，具有机械化、自动化程度高、产品质量稳定等特点，但一次性投资较大，适用于批量生产，并且只能生产板材，且规格受到设备的限制。 层压工艺过程大致包括：预浸胶布制备、胶布裁剪叠合、热压、冷却、脱模、加工、后处理等工序。 2、卷管成型工艺 卷管成型工是用预浸胶布在卷管机上热卷成型的一种复合材料制品成型方法，其原理是借助卷管机上的热辊，将胶布软化，使胶布上的树脂熔融。在一定的张力作用下，辊筒在运转过程中，借助辊筒与芯模之间的摩擦力，将胶布连续卷到芯管上，直到要求的厚度，然后经冷辊冷却定型，从卷管机上取下，送入固化炉中固化。管材固化后，脱去芯模，即得复合材料卷管。
先进复合材料主要制造工艺和专用设备 中国航空工业第一集团公司科技发展部 郝建伟 中国航空工业发展研究中心 陈亚莉 先进复合材料具有轻质、高强度、高模量、抗疲劳、耐腐蚀、可设计、成型工艺性好和成本低等特点，是理想的航空结构材料，在航空产品上得到了广泛应用，已成为新一代飞机机体的主体结构材料。复合材料先进技术的成熟使其性能最优和低成本成为可能，从而大大推动了复合材料在飞机上的应用。一些大的飞机制造商在飞机设计制造中，正逐步减少传统金属加工的比例，优先发展复合材料制造。本文旨在介绍在复合材料制造过程中所涉及到的主要工艺和先进专用设备。 复合材料在飞机上的应用 随着复合材料制造技术的发展，复合材料在飞机上的用量和应用部位已经成为衡量飞机结构先进性的重要标志之一。复合材料在飞机上的应用趋势有如下几点： （1）复合材料在飞机上的用量日益增多。 复合材料的用量通常用其所占飞机机体结构重量的百分比来表示，世界上各大航空制造公司在复合材料用量方面都呈现增长的趋势。最有代表性的是空客公司的A380客机和后续的A350飞机以及波音公司的B787飞机。A380上复合材料用量约30t。B787复合材料用量达到50%。而A350飞机复合材料用量更是达到了创纪录的52%。复合材料在军机和直升机上的用量也有同样的增长趋势，近几年得到迅速发展的无人机更是将复合材料用量推向更高水平。 （2）应用部位由次承力结构向主承力结构发展。 最初采用复合材料制造的是飞机的舱门、整流罩、安定面等次承力结构。目前，复合材料已经广泛应用于机身、机翼等主承力结构。主承载部位大量应用复合材料使飞机的性能得到大幅度提升，由此带来的经济效益非常显著，也推动了复合材料的发展。 （3）在复杂外形结构上的应用愈来愈广泛。 飞机上用复合材料制造的复杂曲面制件也越来越多，如A380和B787飞机上的机身段，球面后压力隔框等，均采用纤维铺放技术和树脂膜渗透（RFI）工艺制造。 （4）复合材料构件的复杂性大幅度增加，大型整体、共固化成型成为主流。 在飞机上大量采用复合材料的最直接的效果是减重，复合材料制件
复合材料成型工艺大全及说明 复合材料成型工艺是复合材料工业的发展基础和条件。随着复合材料应用领域的拓宽，复合材料工业得到迅速发展，老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基复合材料的成型方法已有20多种，并成功地用于工业 生产。 视所选用的树脂基体材料的不同，各方法适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点： （1）材料制造与制品成型同时完成一般情况下，复合材料的生产过程，也就是制品的成型过程。材料的性能必须根据制品的使用要求进行设计，因此在选择材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。（2）制品成型比较简便一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅 需一套模具便能生产。 ◇ 层压及卷管成型工艺1、层压成型工艺层压 成型是将预浸胶布按照产品形状和尺寸进行剪裁、叠加后，
放入两个抛光的金属模具之间，加温加压成型复合材料制品的生产工艺。它是复合材料成型工艺中发展较早、也较成熟的一种成型方法。该工艺主要用于生产电绝缘板和印刷电路板材。现在，印刷电路板材已广泛应用于各类收音机、电视机、电话机和移动电话机、电脑产品、各类控制电路等所有需要平面集成电路的产品中。层压工艺主要用于生产各种规格的复合材料板材，具有机械化、自动化程度高、产品质量稳定等特点，但一次性投资较大，适用于批量生产，并且只能生产板材，且规格受到设备的限制。层压工艺过程大致包括：预浸胶布制备、胶布裁剪叠合、热压、冷却、脱模、加工、后处理等工序。2、卷管成型工艺卷管成型工是用预浸胶布在卷管机上热卷成型的一种复合材料制品 成型方法，其原理是借助卷管机上的热辊，将胶布软化，使胶布上的树脂熔融。在一定的张力作用下，辊筒在运转过程中，借助辊筒与芯模之间的摩擦力，将胶布连续卷到芯管上，直到要求的厚度，然后经冷辊冷却定型，从卷管机上取下，送入固化炉中固化。管材固化后，脱去芯模，即得复合材料卷管。卷管成型按其上布方法的不同而可分为手工上布法和连续机械法两种。其基本过程是：首先清理各辊筒，然后将热辊加热到设定温度，调整好胶布张力。在压辊不施加压力的情况下，将引头布先在涂有脱模剂的管芯模上缠上约1圈，然后放下压辊，将引头布贴在热辊上，同时将胶布拉上，盖
复合材料整体成型关键技术现状分析研究 摘要：复合材料具有减轻结构重量，适合整体成型，提升结构安全性，降低生产成本等诸多优势，目前复合材料已经成为航空工业的研究热点，未来航空市场的竞争，很大一部分也是先进复合材料应用的竞争，目前在这块市场上，我国的基础实力较为薄弱，而发达国家对于先进的复合材料技术对我国高度保密，因此充分利用专利信息，研究复合材料整体成型技术的发展现状具有非常重要的意义。本文从专利的角度对航空复合材料整体成型技术的应用进行了分析，并从几个关键技术点上进行重点专利分析，以期能给复合材料的研发应用提供指导。 关键词：复合材料自动铺放液态成型热压罐真空袋挤压成型 中图分类号：tb33 文献标识码：a 文章编号： 1674-098x(2011)12(a)-0000-00 复合材料整体成型技术正广泛的应用在航空航天及其他技术领域，由于复合材料的整体成型具有降低制造成本，减轻结构重量，提升航天器的经济环保性等诸多优点。飞机上的复合材料使用量已经成为衡量其先进性的重要标准[1]。 飞机设计领域向来有为减轻每1g重量而奋斗的原则，因此发展复合材料成型技术的符合民机技术发展的趋势，也反映了目前低碳节能，绿色环保的飞机设计理念的要求。
目前如空客公司的a350，波音公司的b787的复合材料的用量已经达到了50%。当前各国都将先进复合材料制造技术作为研发重点，而从“产品未动，专利先行”的角度出发，大量复合材料技术都可以在专利文献中找到，因此积极利用专利信息开展现状分析，挖掘具有借鉴价值的专利具有十分积极的意义。 1复材整体成型技术发展概况 现代先进复合材料起源于20世纪60年代，70年代复合材料开始应用在飞机结构上，复合材料的加入对飞机结构轻质化、模块化起着中重要的作用。近年来先进复合材料在现代飞机上的用量不断扩大，已经成为铝，钢、钛之外的第四大航空结构材料[2]。复合材料整体成型技术经过了几个阶段的发展，已经逐渐从次承力件过度到主承力件，波音空客两大民机巨头在民机市场竞争 日趋激烈，在复合材料方面也不断抢占技术制高点，推出的机型中无一不把提高复合材料用量作为经济性，先进性的象征性指标。从专利领域来看，近几年两大航空企业的复合材料相关专利的申请量也在不断剧增，波音公司凭借其一直以来在复合材料应用领域的雄厚基础，申请了大量极具技术价值的基础专利，同时针对这些基础专利不断进行改进形成新的专利申请。空客公司作为后起竞争者凭借欧洲航空工业在复材领域的雄厚基础，不断进行大胆创新，在该领域申请的大量的专利也大有后来居上的态势。可见现代民机企业都在不遗余力的提升复合材料的研发力度。 当前复合材料的成型技术主要包括真空袋-热压罐成型技术，自
热塑性复合材料成型工艺 热塑性复合材料是以玻璃纤维、碳纤维、芳纶纤维等增强各种热塑性树脂的总称，国外称FRTP （Fiber Rinforced Thermo Plastics）。由于热塑性树脂和增强材料种类不同，其生产工艺和制成的复合材料性能差别很大。 从生产工艺角度分析，塑性复合材料分为短纤维增强复合材料和连续纤维增强复合材料两大类：（1）短纤维增强复合材料①注射成型工艺；②挤出成型工艺；③离心成型工艺。（2）连续纤维增强及长纤维增强复合材料①预浸料模压成型；②片状模塑料冲压成型；③片状模塑料真空成型；④预浸纱缠绕成型；⑤拉挤成型。 热塑性复合材料的特殊性能如下： （1）密度小、强度高热塑性复合材料的密度为1.1～1.6g/cm3，仅为钢材的1/5～1/7，比热固性玻璃钢轻1/3～1/4。它能够以较小的单位质量获得更高的机械强度。一般来讲，不论是通用塑料还是工程塑料，用玻璃纤维增强后，都会获得较高的增强效果，提高强度应用档次。 （2）性能可设计性的自由度大热塑性复合材料的物理性能、化学性能、力学性能，都是通过合理选择原材料种类、配比、加工方法、纤维含量和铺层方式进行设计。由于热塑性复合材料的基体材料种类比热固性复合材料多很多，因此，其选材设计的自由度也就大得多。 （3）热性能一般塑料的使用温度为50～100℃，用玻璃纤维增强后，可提高到100℃以上。尼龙6的热变形温度为65℃，用30%玻纤增强后，热形温度可提高到190℃。聚醚醚酮树脂的耐热性达220℃，用30%玻纤增强后，使用温度可提高到310℃，这样高的耐热性，热固性复合材料是达不到的。热塑性复合材料的线膨胀系数比未增强的塑料低1/4～1/2，能够降低制品成型过程中的收缩率，提高制品尺寸精度。其导热系数为0.3～0.36W(㎡·K)，与热固性复合材料相似。 （4）耐化学腐蚀性复合材料的耐化学腐蚀性，主要由基体材料的性能决定，热塑性树脂的种类很多，每种树脂都有自己的防腐特点，因此，可以根据复合材料的使用环境和介质条件，对基体树脂进行优选，一般都能满足使用要求。热塑性复合材料的耐水性优于热固性复合材料。 （5）电性能一般热塑性复合材料都具有良好的介电性能，不反射无线电电波，透过微波性能良好等。由于热塑性复合材料的吸水率比热固性玻璃钢小，故其电性能优于后者。在热塑性复合材料中加入导电材料后，可改善其导电性能，防止产生静电。 （6）废料能回收利用热塑性复合材料可重复加工成型，废品和边角余料能回收利用，不会造成环境污染。 由于热塑性复合材料有很多优于热固性玻璃钢的特殊性能，应用领域十分广泛，从国外的应用情况分析，热塑性复合材料主要用于车辆制造工业、机电工业、化工防腐及建筑工程等方面。 1、注射成型工艺 注射成型是热塑性复合材料的主要生产方法，历史悠久，应用最广。其优点是：成型周期短，能耗最小，产品精度高，一次可成型开关复杂及带有嵌件的制品，一模能生产几个制品，生产效率高。缺点是不能生产纤维增强复合材料制品和对模具质量要求较高。根据目前的技术发展水平，注射成型的最大产品为5kg，最小到1g，这种方法主要用来生产各种机械零件，建筑制品，家电壳
本科实验报告 课程名称： 复合材料工程综合实验 姓 名： 贾高洪 专业班级 复材1301 学 号： 130690101 指导教师： 母静波、侯俊先、王光硕 2016年 5 月 27 日 装备制造学院实验报告 课程名称：__复合材料工程综合实验__________指导老师：实验名称： 手糊成型工艺实验 实验类型：_____操作实验_ 同组学生姓名：_____ _____ 一、实验目的和要求 1.掌握手糊成型工艺的技术要点、操作程序和技巧； 2.学会合理剪裁玻璃布、毡和铺设玻璃布、毡； 3.进一步理解不饱和聚酯树脂、脱模剂和胶衣树脂配方、凝胶、固化和富树脂层等概念和实际意义。 二、实验内容和原理 实验内容： 1.根据具体条件设计一种切实可行的制品（脸盆、垃圾桶）。 2.制品约为3mm ～4mm 厚，形状自定。 3.按制品要求剪裁玻璃布、毡。
4.手糊工艺操作，贴制作人标签。 5.固化后修毛边，如有可能还可装饰美化。 6.对自己手糊制品进行树脂含量测定。 实验原理： 手糊成型是最早使用的一种工艺方法。随着坡璃钢工业的迅速发展，尽管新的成型工艺不断涌现，但由于手糊成型具有投资少；无需复杂的专用设备和专门技术；可根据产品设计要求合理布置增强材料的材质、数量和方向，可以局部随意加强；不受产品几何形状和尺寸限制，适合于大型产品和批量不大的产品的生产等特点，至于仍被国外普遍采用，在各国玻璃钢工业生厂中仍占有工要地位。象我国这样人口众多的国家，在相当长的一段时间内，手糊成型仍将是发展玻璃钢工业的一种主要成型方法。 不饱和聚酯树脂中的苯乙烯既是稀释剂又是交联剂，在固化过程中不放出小分子，手糊制品几乎90%是采用不饱和聚酯树脂作为基体。模具结构形式大致分为阴模、阳模、对模三种。 阴模可使产品获得光滑的外表面，因此适用于产品外表面要求较光，几何尺寸较准确的产品，如汽车车身、船体等。阳模能使产品获得光滑的内表面，适用于内表几何尺寸要求较严的制品，如浴缸、电镀槽等。 脱模材料是玻璃钢成型中重要的辅助材料之一，如果选用不当，不仅会给施工带来困难，而且会使产品及模具受到损坏。脱模材料的品种很多，而且又因选用的粘接剂不同而各有所别。常用的脱模剂可归纳为三大类：即薄膜型脱模材料、混合溶液型脱模剂和油膏、蜡类脱模剂。薄膜型脱模材料有：玻璃纸、聚酯薄膜，聚氯乙烯薄膜，聚乙烯醇薄膜等等。本次实验我们选用聚乙烯醇做脱模剂。 本实验利用手糊工艺制备简单的玻璃纤维增强聚合物基复合材料制件。常温常压固化。 三、主要仪器设备 管式炉：差示扫描量热仪 仪器型号：OTF-1200X 生产厂商：合肥科晶材料技术有限公司 1.手糊工具：辊子、毛刷、刮刀、剪刀。 2.玻璃纤维布、毡，不饱和聚酯树脂，引发剂，促进剂，塑料盆，塑料桶。 四、操作方法和实验步骤 （1）配制脱模剂：聚乙烯醇8克溶解于64克水，在缓慢的加入64克乙醇。 （2）按制件形状和大小裁剪玻璃布或毡备用。 （3）在模具表面均匀连续的用纱布涂上一层聚乙烯醇溶液，脱模剂完全干透后，应随即上胶衣或进
开孔对平纹编织C/SiC 陶瓷基复合材料力学行为的影响 1.试样与实验过程 实验所用平纹编织C/Si复合材料试样有西北工业大学超高温复合材料实验室采用化学气相渗透（CVI）工艺制造，其主要组分为T2300碳纤维和Si基体。材料密度大约为2.1~2.2g/cm3，孔隙体积分数约15%，基体体积分数40%。平纹编织C/Si复合材料板加工成型后，用金刚石线切割机将其切割成狗骨状试样，在其中心钻出半径为3mm的通孔，试样如图所示（mm） （图画好） 开孔试样的拉伸,压缩和疲劳实验均在MTS810液压伺服疲劳试验机上进行。拉伸和压缩实验采用位移控制加载，加载速率为0.5mm/min，载荷从零开始直至试样断裂。通过拉伸实验，确定疲劳实验峰值应力取值范围，单向等幅疲劳实验采用位移控制加载，加载速率为0.6mm/min，应力比和加载频率分别取0.1和10Hz。实验中利用MTS Model632引申全程记录应力应变曲线。 2.实验结果与分析 开孔试样的拉压应力—应变曲线为非线性过程，在低应力时就出现损伤。压缩过程开始阶段呈线弹性，当应力增加到裂纹闭合点（Crack Clo2 sure Point）后，由于基体裂纹闭合引起材料宏观模量增加，开始出现非线性过程，直至试样断裂破坏。 根据拉伸实验结果确定开孔试样的极限拉伸强度（Ultimate Tension Strength，UTS）为233.2Mpa。
表1为开孔试样的，拉伸，压缩和疲劳性能，可看出，开孔使平纹编织C/Si陶瓷基复合材料的性能有一定程度降低。拉伸强度和破坏应变分别降低了12.2%和54.9%，压缩强度和破坏应变分别降低了12.2%和54.9%，拉破坏应变降低的程度比较大，说明开孔使试样的韧性降低。
毕业设计报告(论文) 报告(论文)题目：聚合物基复合材料手糊成型工艺 作者所在系部：材料工程系 作者所在专业：高分子材料应用技术 作者所在班级： 07841 作者姓名：赵向男 作者学号： 20073084128 指导教师姓名：彭燕 完成时间： 2010年5月25日 北华航天工业学院教务处制
随着社会科技与经济的飞速发展，复合材料在国内外有很大的应用与发展，并且在各个领域占据了越来越重要的地位。复合材料的成型工艺方法很多，本文着重介绍手糊成型工艺方法的特点、工艺流程以及成型过程中遇到的问题和解决方法等。 关键字：复合材料手糊成型工艺流程。
Along with the social economy and the rapid development of science and technology, composite materials at home and abroad, has great development and application in different fields and occupy a more and more important role. Composites forming process, this paper introduces many methods to hand lay-up molding method, process and molding process problems and solving methods. Key words: composite materials molding paste hand process.
碳纤维复合材料 (西北工业大学机电学院, 陕西西安710072) 摘要：碳纤维复合材料与金属材料相比，其密度小、比强度、比模量高，具有优越的成型性和其他特性，具有极大的发展潜力。本文介绍了碳纤维复合材料的特点及其应用，总结了碳纤维复合材料的成型工艺及每种成型工艺的特点，并从材料和成型两个方面指出了它的发展方向。 关键词：复合材料；碳纤维；成型工艺；工艺流程 Carbon Fiber Reinforce Plastic (School of Mechatronics, Northwes tern Polytechnical University, Xi’an 710072, China) Abstract: Compared to metals, carbon fiber reinforce plastic has great potential for development with lower density, higher specific strength and modulus, and excellent moldability and other characteristics. This article describes the characteristics and applications of carbon fiber reinforce plastic and sum up the manufacturing process of carbon fiber reinforce plastic and their characteristics. Finally, this article points out the development of carbon fiber reinforce plastic from two aspects: material and manufacturing process. Key words: composites; carbon fiber; manufacturing process; process
树脂基复合材料成型工艺介绍（1）：模压成型工艺 模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。 模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。 模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。该方法简便易行，用途广泛。根据具体操作上的不同，有预混料模压和预浸料模压法。②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。
无机非金属复合材料的成型工艺—纤维增强水泥基复合材料 【摘要】纤维增强水泥基复合材料作为新型工程材料已在土木工程多领域中得到广泛地应用。目前在水泥复合材料中掺加一定量的纤维，可以改善并且提高水泥复合材料的物理、力学等性能指标。 【关键词】纤维增强复合材料水泥 1、发展及应用 自60年代开始，纤维增强水泥基复合材料的研究和开发有较大进展。1964年，丹麦科学家应用复合材料理论探讨纤维增强无机与有机凝胶材料的机理。1967年英国人试制成功抗碱玻璃纤维增强波特兰水泥砂浆。随后美、日等国也相继投产。我国进入80年代用抗碱玻璃纤维增强低碱铝硅酸盐水泥，现已取得一定成效。目前广泛用于各种建筑物中以及工程装备中。 2、特点 纤维增强水泥基复合材料与普通混土相比，其显著特点是轻质高强，具有良好的断裂韧性。其拉压比一般可达1/4～1/6(普通混凝土为1/10)。 3、复合材料的组成 1、纤维增强水泥原材料 3.1.增强材料 纤维加入脆性的水泥基体中，其作用是提高水泥集体的抗拉强度和韧性，改善其冲击强度和疲劳性能。增强水泥所用纤维按其化学组成可分为金属纤维，无机纤维和有机纤维三大类。 用于增强水泥的纤维可分为短切纤维、连续纤维或纤维织物等。目前国内外使用最多的为短切纤维。 2.水泥基体材料 硅酸盐水泥、氯氧镁水泥、高铝矿渣水泥等 4、成型工艺及设备 GRC的成型方法有喷射法、预拌法、注射法、铺网法、缠绕法等多种方法。其中玻璃纤维增强水泥复合材料使用最多的方法是喷射成型法。 1、成型工艺 A：直接喷射法 用人工手动或通过机械移动装置使切割喷射机在模型上方作往复移动，将纤维水泥砂浆喷在模型表面。
复合材料力学性能实验复习题 1.力学实验方法的内涵？ 是以近代力学理论为基础，以先进的科学方法为手段，测量应变、应力等力学量，从而正确真实地评价材料、零部件、结构等的技术手段与方法； 是用来解决“物尽其用”问题的科学方法； 2.力学实验的主要任务，结合纤维增强复合材料加以阐述。 面向生产，为生产服务；面对新技术新方法的引入，研究新的测试手段；面向力学，为力学的理论建设服务。 3.对于单向层合板而言，需要几组实验来确定其弹性模量和泊松比？如何确定实验方案？ 共需五组实验，拉伸0/90两组，压缩0/90两组，剪切试验一组。 4.单向拉伸实验中如何布置应变片？ 5.单向压缩实验中如何布置应变片？ 6.三点弯曲实验中如何布置应变片？ 7.剪切实验中如何布置应变片？ 8.若应变片的粘贴方向与实样应变方向不一致，该如何处理？ 9.若加载方向与材料方向不一致，该如何处理？（这个老师给了） 10.纤维体积含量的测试方法？ 密度法、溶解法 11.评价膜基结合强度的实验方法？ 划痕法、压痕法、刮剥法、拉伸法、黏结剂法、涂层直接加载法、激光剥离法、弯曲法。 12.简述试样机械加工的规范？ 试样的取位区(距板材边缘30mm以上，最小不得小于20mm) 试样的质量（气泡、分层、树脂富集、皱褶、翘曲、错误铺层） 试样的切割（保证纤维方向和铺层方向与试验要求相符） 试样的加工（采用硬质合金刀具或砂轮片加工，防止试样产生分层、刻痕和局部挤压等机械损伤） 试样的冷却（采用水冷，禁止油冷） 13.纤维增强复合材料在拉伸试验中的几种可能破坏模式及其原因？ 所有纤维在同一位置破坏，材料吸收断裂能量很小，材料断裂韧性差； 纤维在基体中拔出，吸收断裂能量很大，材料韧性增加并伴随界面开裂； 介于以上两者之间。 14.加强片的要求？ 材料硬度低，便于夹具的咬合；材料的强度高，保证载荷能传递到试样上，且在试样发生破坏前本身不发生破坏。
国内外先进复合材料低成本制造技术的发展现状 从低成本成型的研发现状看，大致可分为以下5方面的内容：（1）对热固性复合材料一直沿用的方法进行改进和提高效率，如Filament Winding（FW，纤维缠绕）、Pultrusion（拉挤）、 Braiding（编织）、 Tow placement（丝束排布）、自动成套裁剪、预浸材料激光样板切割（Laser template）等自动化技术。（2）湿法工艺技术：RTM、RFI等在纤维增强体的预型件上再注入浸渍树脂。（3）热塑性复合材料的易成型新材料开发及IN-SITU（原位）成型方法：D irect consolidate（直接固结）、Commingled yarn（搀混纱线）、Powder co ated towpreg（粉末涂覆丝束预浸）等新成型方法。（4）不用热压罐的新固化技术，用微波、电子束、超声波、X线等高效率能量的新固化方法。（6）CAD/C AM模拟技术：铺层、浸渍、成型、固化等工序的模型化/模拟技术，有助于保证产品质量，提高生产效率。 低成本成型技术当前发展的主流是湿法成型技术，也称液体模塑成型技术（简称LCM），主要有树脂传递模塑、真空辅助树脂传递模塑（VARTM）、树脂渗透成型工艺（SCRIMP）和结构反应注射模塑等。其中最重要的是树脂传递模塑技术（RTM）以及由此而发展起来的VARTM。RTM免除了将纤维制成预浸料，再切割成层片然后再铺叠成预型件的过程，摆脱了大投资的热压罐，工艺易于实现自动化，具有生产周期短、劳动力成本低、环境污染少、制造尺寸精确、外形光滑、可制造复杂产品等优点。是目前国际上发展应用最快，并在航空工业应用最多的低成本技术之一。 从国际上看，美国在湿法成型技术上处于领先地位，特别是在航空航天领域内，在过去十年里，美国应用RTM技术的增长率为20-25%。据美国塑料工程学会预测，在今后五年里美国应用RTM技术的增长率将提高到30-32%。美国基本形成了RTM有关的材料体系、制造工艺、技术装备和验证系统，并在武器装备上得
万方数据
万方数据
万方数据
万方数据
万方数据

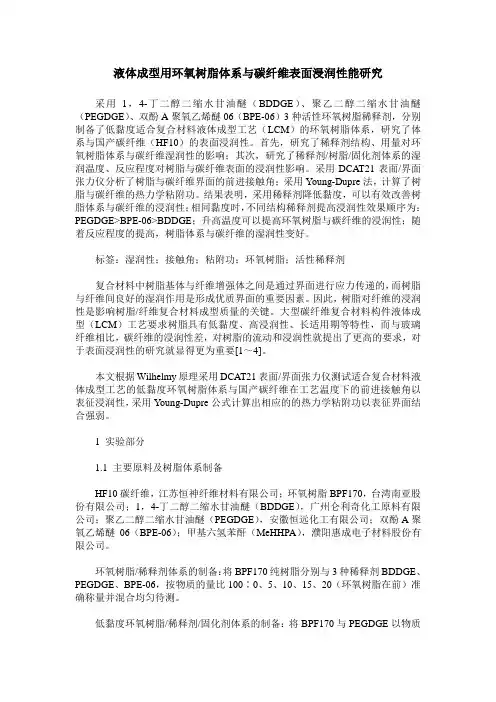

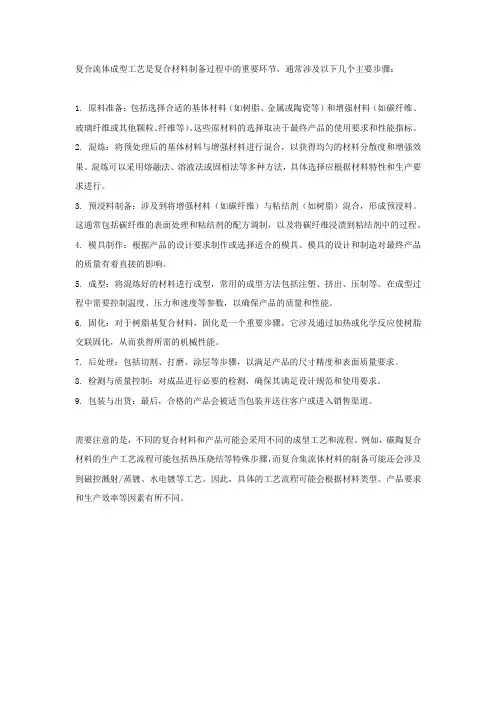

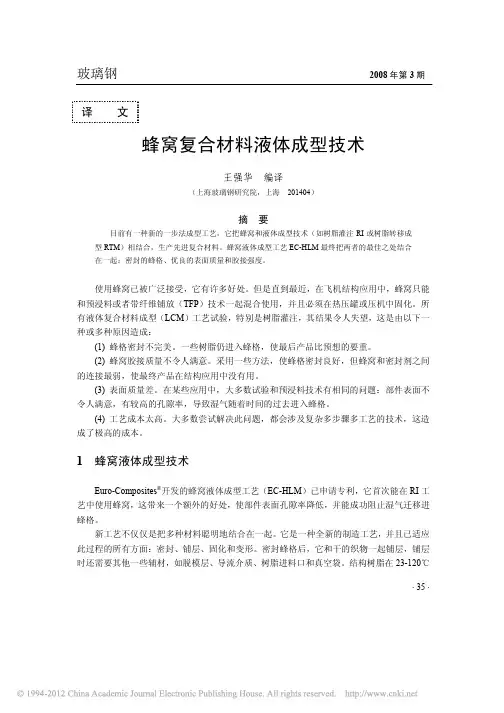

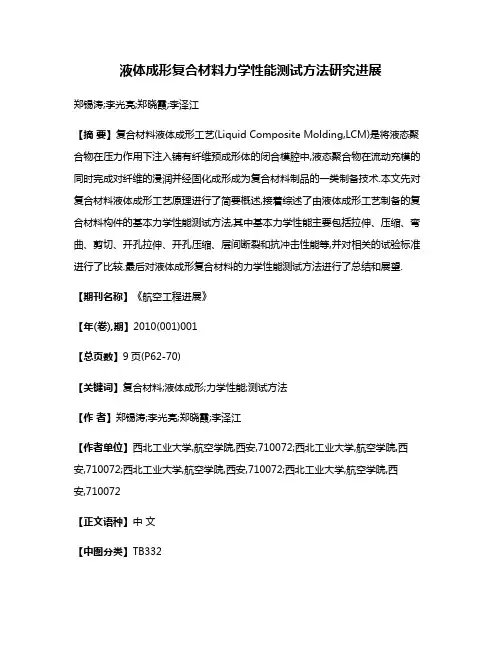

复合材料液体模塑成型技术(LCM)的研究进展 作者：张彦飞， 刘亚青， 杜瑞奎， 代建学， ZHANG Yan-fei， LIU Ya-qing， DU Rui-kui，DAI Jian-xue 作者单位：张彦飞,刘亚青,杜瑞奎,ZHANG Yan-fei,LIU Ya-qing,DU Rui-kui(中北大学化学工程系,山西,太原,030051)， 代建学,DAI Jian-xue(河北能源职业技术学院,河北,唐山,063004) 刊名： 塑料 英文刊名：PLASTICS 年，卷(期)：2005,34(2) 被引用次数：5次 参考文献(15条) 1.段华军;马会茹;王钧RTM工艺国内外研究现状[期刊论文]-玻璃钢/复合材料 2000(09) 2.李柏松;王继辉;邓京兰真空辅助RTM成型技术的研究[期刊论文]-玻璃钢/复合材料 2001(01) 3.郭泓;陈淳;高国强SCRIMP成型工艺研究[期刊论文]-玻璃钢/复合材料 2002(11) 4.邓京兰;祝颖丹;王继辉SCRIMP成型工艺的研究[期刊论文]-玻璃钢/复合材料 2001(09) 5.陈强;郭泓SCRIMP成型工艺及其在船舶和基础工程领域的应用[期刊论文]-玻璃钢/复合材料 2001(11) 6.刘雄亚;谢怀勤复合材料工艺及设备 1994 7.R S戴夫;A C卢斯高分子复合材料加工工程 2004 8.黄家康;岳红军;董拥祺复合材料成型技术 1999 9.Xiudong Sun;Shoujie Li;L James Lee Mold filling analysis in vacuum-assisted resin transfer molding [外文期刊] 1998(06) 10.W H Seemann Plastic transfer molding apparatus for the production of fiber reinforced plastic structure 1991 11.W H Seemann Plastic transfer molding techniques for the production of fiber reinforced plastic structure 1990 12.张成武国内RTM成型中应该解决的几个问题 1998(02) 13.田红平先进复合材料树脂膜渗透过程研究 2004 14.王东;梁国正树脂膜熔渗工艺(RFI)的研究现状[期刊论文]-纤维复合材料 2000(11) 15.C D拉德;A C朗;KN肯德尔复合材料液体模塑成型技术 2004 引证文献(6条) 1.孙赛.刘木金.王海.崔天放RTM成型工艺及其派生工艺[期刊论文]-宇航材料工艺 2010(6) 2.叶长青.杨青芳树脂基复合材料成型工艺的发展[期刊论文]-粘接 2009(5) 3.杜刚.肖加余.曾竟成.彭超义软模辅助RTM工艺整体制备复合材料推力筒技术[期刊论文]-复合材料学报 2007(4) 4.张明龙.尹昌平.梁济丰.肖加余.曾竟成复合材料柔性RTM工艺的研究进展[期刊论文]-材料导报 2007(z2) 5.张明龙气囊辅助RTM工艺成型复合材料构件研究[学位论文]硕士 2005 6.孙赛.刘木金.王海.崔天放RTM成型工艺及其派生工艺[期刊论文]-宇航材料工艺 2010(6) 本文链接：https://www.doczj.com/doc/7a11862269.html,/Periodical_sl200502006.aspx
复合材料分析测试实验 Experiments of Analysis and Test for Composite Materials 课程编号：07310220学时：15周学分：2 先修课程：复合材料原理、金属基复合材料、材料分析测试技术 适用专业：复合材料与工程、材料成型与控制工程、金属材料工程 一、课程的性质与任务 复合材料分析测试技术实验是一个重要的教学环节，通过学习可引导学生了解各实验的原理，熟悉实验设备，能运用所学原理和方法对实验结果进行正确分析，培养学生的动手能力，观察实验现象，理论联系实际，解决实际问题的能力，有助于学生专业综合素质的提高，使学生从复合材料设计、复合材料的制备和复合材料的成形以及性能检测的全过程得到训练，达到工程师的基本要求，培养学生综合运用所学知识的能力。 本课程的基本要求是： 1．了解现代主要分析测试仪器的结构、基本组成、工作原理和主要操作方法； 2．熟悉分析测试对样品的要求，掌握一般的制样方法，了解特殊的制样方法； 3．学会实验结果的数据处理与分析方法； 4．学会主要分析方法的计算机检索方法； 5．掌握实验的分析测试技术的主要用途。 二、本实验课程与其它课程的关系 前修课程：复合材料原理、材料力学性能、材料分析测试技术、材料成型工艺、金属基复合材料、陶瓷基复合材料等。 后继课程：复合材料综合实验、毕业实习、毕业论文等。 三、实验课程理论教学内容安排 1．本门实验课的具体实验穿插在理论课《材料分析测试技术》、《材料力学性能》、《金属基复合材料》授课时段之中进行。 2．在进行每个复合材料分析测试实验前，由实验指导教师进行相关理论教学的授课。 四、实验内容安排
浅谈先进复合材料构件成型模具和工装 技术发展趋势 本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！ 复合材料已成为与钛合金、铝合金、合金钢并驾齐驱的四大航空结构材料之一(在B787结构上的用量达总重的50%，A350XWB结构上的用量达总重的52%)，其中应用最为广泛的仍然是玻璃纤维、碳纤维、芳纶纤维、硼纤维等高性能纤维增强的先进树脂基复合材料(以下简称先进复合材料)。基于先进复合材料的反应特性和满足先进复合材料构件内部质量的特定需求，在先进复合材料构件成型过程中，需要加热、加压和抽真空等外在工艺条件。先进复合材料特别突出的成型特点就是材料成型和构件成型最终同时完成，这就决定了先进复合材料构件的形位精度主要依靠模具工装来保证，而且模具材料和模具结构必须满足易于传热、传压和真空完整性好等要求。 1基于成型工艺条件的模具发展趋势 成型压力 无论是先进热固性树脂基复合材料，还是先进热塑性树脂基复合材料，其成型过程都需要施加外界压
力的压实过程，以排出构件中的空气、压实空隙并实现增强纤维的均匀分布。施加外界压力有几种工艺方式：(1)构件的一面为刚性模具，另一面为依赖气体或液体传压的弹性模具(例如传统热压罐工艺)或依赖机械传压的刚性模具(例如传统模压工艺)，这是最常用的方式;(2)以热胀材料为芯模，刚性材料为阴模，构件置于芯模和阴模之间，这种方式用于DC-10飞机方向舵后上段和海豚直升机的水平尾翼;(3)以热膨胀系数高的材料为芯模，热膨胀系数低的材料为阴模，构件置于热膨胀系数差异比较大的芯模和阴模之间;(4)以刚性材料为芯模，热收缩材料为包覆袋，构件置于热膨胀系数差异比较大的芯模和包覆袋之间。 成型温度 不管是热固性树脂基复合材料固化，还是热塑性树脂基复合材料熔化，都需要加热以达到合适的成型温度。复合材料构件的成型模具应当满足加热构件的升温效率和构件温度场分布的均匀性，这种模具按加热方式来划分有几种结构形式：(1)以加热的空气或者惰性气体为传热载体，对“蛋框式”模具加热(以对流换热方式为主，温度较高时热辐射占的份额也比较大);(2)把热电阻和循环水管直接埋入成型模具中，传热方式以热传导为主。
一、复合材料成型工艺概述： 复合材料成型工艺是复合材料工业的发展基础和条件。随着复合材料应用领域的拓宽，复合材料工业得到迅速发展，其老的成型工艺日臻完善，新的成型方法也不断涌现，目前复合材料的成型方法大概有以下工艺在国内广泛地用于工业化生产，如： （1）手糊成型工艺； （2）喷射成型工艺； （3）浇铸成型技术； （4）定长缠绕制管工艺； （5）连续缠绕制管工艺； （6）拉挤成型工艺； （7）袋压法（压力袋）； （8）片状模压成型工艺（SMC）； （9）团装模压成型工艺（BMC）； （10）热塑性片状模塑料制造技术（GMT）； （11）真空袋压成型（真空导流工艺）； （12）树脂传递模塑成型技术（rtm）； （13）真空辅助轻质rtm（L-RTM） （14）其他成型工艺（略）。 从以上工艺的排列顺序来看，复合材料成型所用模具由开放式到半开放逐步向封闭的转变过程。根据不同产品特性，视所选用的树脂基体材料的不同，进而选择不同的成型工艺，上述复合材料液体闭模成型工艺共同特点： （1）材料制造与制品成型同时完成一般情况下，复合材料的生产过程，也就是制品的成型过程。材料的性能必须根据制品的使用要求进行设计，因此在造反材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。 （2）制品成型比较简便一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此，用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅需一套模具便能生产。 二、工艺的具体区别 (一)、RTM 树脂传递模塑成型简称rtm，起始于50、60年代，是手糊成型工艺改进的一种闭模成型技术，可以生产出两面光的制品。RTM的基本原理是将玻璃纤维增强材料铺放到闭模的模腔内，用专用压力设备将树脂胶液注入模腔，浸透玻纤增强材料，然后固化，脱模成型制品。rtm成型技术的特点：1、可以制造两面光的制品；2、成型效率高，适合于中等规模的玻璃钢产品生产（20000件/年）；3、rtm为闭模操作，不污染环境，不损害工人健康；4、增强材料可以任意方向铺放，容易实现按制品受力状况例题铺放增强材料；5、原材料及能源消耗少；6、建厂投资相对少，项目容易上马。rtm技术适用范围很广，目前已广泛用于建筑、交通、电讯、卫生、航空航天等工业领域。已开发的产品有：汽车壳体及部件、娱乐车构件、天线罩、机器罩、浴盆、沐浴间、游泳池板、座椅、水箱、电话亭、小型游艇等。 RTM工艺设备、模具、原材料 RTM成型工艺过程中，注射设备是必须的，要求设备的固化剂的比例可调，一般从0.5% 到3.5%之间不等比例的产品，每分钟流量5-10升左右，注射压力从0.1到8个大气压。可以预设置注射树脂量，带自循环的通过循环泵的简易通道，能够实现简单的设备维护。一般
