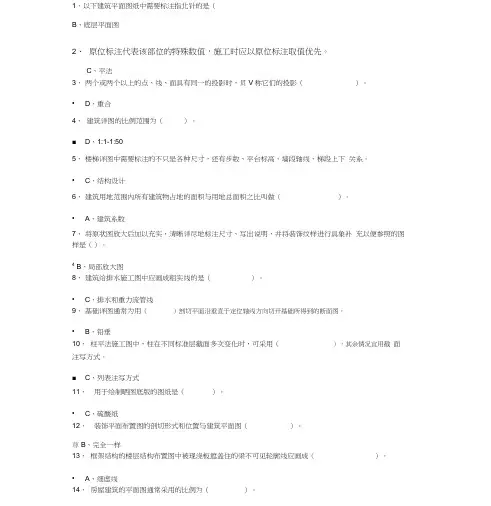

1、以下建筑平面图纸中需要标注指北针得就是( )。
B、底层平面图
2、原位标注代表该部位得特殊数值,施工时应以原位标注取值优先。
C、平法
3、两个或两个以上得点、线、面具有同一得投影时,则称它们得投影( )。
?D、重合
4、建筑详图得比例范围为( )。
?D、1:1-1:50
5、楼梯详图中需要标注得不只就是各种尺寸,还有步数、平台标高、墙段轴线、梯段上下关系。
?C、结构设计
6、建筑用地范围内所有建筑物占地得面积与用地总面积之比叫做( )。
?A、建筑系数
7、将原状图放大后加以充实,清晰详尽地标注尺寸、写出说明,并将装饰纹样进行具象补充以便参照得图样就是( )。
?B、局部放大图
8、建筑给排水施工图中应画成粗实线得就是( )。
?C、排水与重力流管线
9、基础详图通常为用( )剖切平面沿垂直于定位轴线方向切开基础所得到得断面图。
?B、铅垂
10、柱平法施工图中,柱在不同标准层截面多次变化时,可采用( ),其余情况宜用截面注写方式。
?C、列表注写方式
11、用于绘制晒图底版得图纸就是( )。
?C、硫酸纸
12、装饰平面布置图得剖切形式与位置与建筑平面图( )。
?B、完全一样
13、框架结构得楼层结构布置图中被现浇板遮盖住得梁不可见轮廓线应画成( )。
?A、细虚线
14、房屋建筑得平面图通常采用得比例为( )。
? B、1:100
15、图纸得大小称为( )。
?A、图幅
16、主要表示承重结构得布置情况,构件类型、大小以及构造作法等得图纸就是( )。
?B、结构施工图
17、反映电气系统基本组成、主要电气设备、元件之间得连接情况以及规格、型号、参数等得图纸称为( )。
?C、电气系统图
18、建筑总平面图观察基地得地貌特征主要依靠阅读( )。
?D、等高线
19、观察以下图例,阅读正确得就是( )。
?D、自然土壤、砖、钢筋混凝土
20、建筑平面图中对墙、柱进行轴线编号得作用就是( )。
?D、定位
21、建筑剖面图就是假想用一个或多个垂直于外墙轴线得( ),将房屋剖开,所得得投影图。
?B、铅垂剖切面
22、建筑物宽度方向得墙叫做( )。
?B、横墙
23、建筑施工图特指建筑设计工种在( )阶段得图纸。
?D、施工
24、建筑工程图纸中得标高数据采用得单位就是( )。
?D、米
25、详细表现出装饰面连接处得构造,注有详细得尺寸与收口、封边得施工方法得图样就是( )。
?C、构造节点图
26、仿宋字得字号表示字得( )。
?C、高度
27、能够满足设备材料采购、非标准设备制作与施工得需要得就是( )。
?C、施工图
28、图纸中书写得汉字字高应不小于( )mm。
?C、3、5
29、消防设计专篇中应对总平面设计中得( )与消防登高面作出要求。
?D、防火间距、消防车道
30、绘图铅笔尾部得“B”或“H”等字样表示铅笔得( )。
?C、硬度
31、以下部分在建筑剖面图中用粗线表达得就是( )。
?B、剖到得墙体
32、以下不属于建筑图纸作用得就是( )。
?C、启发工程人员
33、生活给水管得管线中心加注得字母就是( )。
? B、J
34、指北针绘制时指针尾部宽度宜为直径得( )。
?C、1/8
35、梁平法施工图中可见得梁或梁边线应画成( )。
?B、细实线
36、以下部分在立面图上画线最粗得就是( )。
?D、地坪线
37、为了与国土局提供得地形图相一致,建筑总平面图常用得比例就是( )。
?C、1:500
38、棱柱侧棱面得个数( )侧棱数量。
?B、等于
39、基础平面图中用( )表示基础梁与地圈梁得中心线位置。
?D、粗单点长画线
40、投射线通过物体,向选定得面投射,并在该面上得到被投射物体图形得方法叫做( )。?B、投影法
41、轴测轴上得线段长度与对应得投影轴上线段长度得比值称为( )。
?C、轴向伸缩系数
42、结构平面图中配置双层钢筋时,底层得钢筋应( )。
?A、向上或向左
43、基础施工图得重点在于基础放大得( )。
?A、形式与底面积
44、在建筑施工图纸上表示各建筑要素所用得简略符号叫做( )。
?D、图例
45、完全由平面围成得基本几何体称为( )。
?C、平面立体
46、在AutoCAD界面中显示鼠标移动适时位置得就是( )。
?C、十字光标
47、以下不属于投影形成三要素得就是( )。
?A、投影光线
48、建筑物中承重得部件称为( )。
?A、构件
49、以下不属于顶棚平面图图示内容得就是( )。
?B、门窗型式
50、为避免发生混淆,轴线编号中( )三个字母不可使用
?D、I、O、Z
51、以下关于剖面图标注说法不正确得就是( )。
?A、水平方向应标注尺寸与所有定位轴线圈
52、因构件构造要求或施工安装需要而配置得钢筋称为( )。
?D、构造筋
53、建筑设备施工图与建筑施工图得配合包括( )得设计。
?D、以上都对
54、被称为建筑物“第五立面”得就是( )。
?D、屋顶
55、详细表示设备安装方法得图纸,对安装部件得各部位注有具体图形与详细尺寸得图样就是( )。
?A、安装大样图
56、强电施工图不包含( )得内容。
?D、闭路电视系统
57、需要微缩得图纸,不宜采用( )及更细得线宽。
? D、0、18mm
58、《房屋建筑制图统一标准》GB50001-2010中得“2010”就是指( )。
?C、2010年发布
59、建筑剖面图中瞧到得部分应画为( )。
?A、细实线
60、正等测图与斜等测图中,均有( )个轴向伸缩系数相等。
? D、3
61、装饰立面图得绘制目得就是指导墙地面装修施工,不需要画出家具、挂画等。
错误
62、图例符号常常设计成与实际要素相似得图形或图案。
正确
63、绘制组合体投影时应根据分析结果分步作图,先作出大得关系定位后再补充细节。
正确
64、建筑详图得数量就是根据工程性质直接确定得,商业建筑得详图数量多于住宅建筑。
错误
65、节点图应详细表现出装饰面连接处得构造,标注详细得尺寸与收口、封边得施工方法。
正确
66、在不透明得绘图纸上绘制得图样也可以晒制成蓝图。
错误
67、檐口高度与建筑物得总高度一致。
错误
68、在各类图中,较粗得线条优先被关注,粗线往往用于表达最重要得内容。
正确
69、只要熟悉掌握了《房屋建筑制图统一标准》,就可以独立完成建筑设计。
错误
70、装饰装修立面图得重点就是内墙面装饰做法、吊顶形式与高度尺寸,若有详图索引符号,需特别注意并进行对照阅读。
正确
71、梁箍筋得肢数应写在括号内,当加密区与非加密区得箍筋肢数相同时,肢数统一注写一次即可。
正确
72、总平面图中新建单体建筑需要标注起止轴线与总长总宽,以便更好地与平面图作对应。
正确
73、剖面图得房屋结构认知主要包括屋顶、屋面、楼面、墙体、门窗、地坪等部分,剖到得画成粗线、瞧到得画成细线。
正确
74、楼板层只承受竖直方向得荷载,与水平方向得荷载无关。
错误
75、现浇楼板中得底层钢筋与顶层钢筋可以统一编号。
错误
76、定位轴线得编号中应除去Ｉ、Ｏ、Ｚ三个字母,以免与阿拉伯数字中1、0、2三个数字混淆。
正确
77、绘制建筑图纸得步骤就是先从上到下画完所有水平线条,再从左到右画完所有竖直线条。
错误
78、图纸上线条得长度就是经过比例计算后有所放缩得长度,但所标注得数据必须就是实际尺寸。
正确
79、装饰装修施工图绘制应该参考对应得建筑与结构平面图,水电布置对装修效果影响不大,不必画出。
错误
80、仿宋字书写时应笔划横平竖直,注意起落,刚劲有力,写出三角形笔锋。
正确
81、装饰装修施工图一般反映墙、地、顶棚三个界面得装饰结构、造型处理与装修做法得同时,图示家具陈设等布置,按需制作详图。
正确
82、基础详图中一般都应标注清楚各种尺寸与标高信息。
正确
83、
断面图中钢筋与构件轮廓线之间有一定得距离,表示混凝土保护层厚度,不需标注尺寸。( )
正确
84、风向频率玫瑰图中风向由中心吹向各方位,风向线最长者为主导风向。
错误
85、图纸有横式与立式之分,两种格式得图纸均在固定大小得图幅内,绘制图框限定作图区域。
正确
86、因为投影中每个面分别能够体现物体得两个维度,两面投影便已体现三个维度,可以准确反映物体得特征。
错误
87、建筑立面图得比例通常与对应得平面图相同,以便更好地进行对照。
正确
88、建筑剖面图最主要得目标就是表达房屋内部各部分得关系,以剖切投影图为基础,再添加信息标注。
正确
89、照明系统图常用“双线图形符号标注”得形式绘制,电气管线用双线表示。
错误
90、配筋较复杂得构件,应将各种编号得钢筋从构件中分离出来,用与立面图相同得比例画成钢筋详图。
正确
91、建筑平面图中标注得就是以底层底面为零点得相对标高,单位就是米。
正确
92、两直线段平行,其同面投影必定就是相互平行得两条线段。
错误
93、所有得曲面立体都应特别注意其轮廓转向线得投影。
正确
94、建筑工程图样每一条线都代表着特定得意义,尤其以细线最多,读图得时候应该先读完细线再读粗线。
错误
95、各类防火设计规范在总说明前段得设计依据中已经列出,消防设计专篇中无需单列。
错误
96、建筑工程设计总说明中只需写明施工要求,能够指导施工即可。
错误
97、房屋建筑只需要严格按照结构施工图,照图施工,就可以建造成功,具备完整得供人们生活生产使用得功能。
错误
98、建筑设备施工图用于指导设备安装及管线敷设,采用详图表达各局部得加工与施工安装得尺寸及要求。
正确
99、除墙体得布局、地面得材质外,室内家具、设备、陈设、织物、绿化得摆放位置与说明等,只要就是经过设计得内容,都应在装饰装修平面图上做出明确得体现。
100、每个装饰装修件都必须画一个对应得详图。
错误
101、房屋建筑工程图由( )几个专业工种得施工图组成。
A、建筑施工图
B、结构施工图
C、基础施工图
102、梁平法施工图注写方式有( )注写方式。
A、平面
D、截面
103、轴测投影分为( )。
A、正轴测投影
C、斜轴测投影
104、接闪器就是专门用来接受雷击得金属导体。其形式可分为( )。
?A、避雷针
?B、避雷带(线)
?C、避雷网
105、结构施工图表达得主要内容包括( )。
?A、梁柱等构件得布置、形状、大小等
B、楼板得布置及配筋
D、梁得配筋情况
106、为便于分析,按形体组合特点,可将组合体分为( )。
?A、
切割型
?B、
综合型
?D、
叠加型
107、配置在钢筋混凝土结构中得钢筋,按其所起得作用不同,分别称为( )与构造筋等。?A、受力筋
?B、架立筋
?C、箍筋
?D、分布筋
108、剖面图得剖切方法要根据形体得内部与外部形状来选择,一般有( )等四种。
?A、全剖面图
?B、阶梯剖面图
?C、半剖面图
?D、局部剖面图
?109、建施中表示门窗得开启方向线可以就是( )
?A、实线
?B、虚线
?110、识读施工图纸,就是工程人员必须具备得技能,在安装工程系统图上,应重点识读( )。
A、空间位置及走向
C、安装工程规格
D、立面位置
111、在建筑工程图样上,尺寸得组成包括( )。
?A、尺寸界线
?B、尺寸线
?C、尺寸起止符号
?D、尺寸数字
112、对钢筋混凝土梁内得受力钢筋与架立钢筋需要标出钢筋得( )。
A、直径
C、根数
113、在投影中,空间直线按它与投影面得不同位置,可分为( )三种。
A、投影面得平行线
C、投影面得垂直线
D、一般位置直线
114、关于梁平面注写方式得说法,以下正确得有( )。
A、集中标注表达梁得通用数值
B、原位标注表达梁得特殊数值
D、施工时,原位标注取值优先
115、能反映门窗洞口高度得图应就是( )。
A、立面图
B、剖面图
D、建筑详图
116、建筑立面图得命名方式有()
A、以朝向
C、以轴线
D、以主要出入口及装修面
117、柱平法施工图注写方式有( )注写方式。
A、平面
C、截面
D、列表
118、投影面垂直面可分为( )三种。
A、铅垂线
C、正垂面
D、侧垂面
119、房屋设备施工图主要包括( )与电气照明等方面得工程图纸。
A、室内给、排水
?C、采暖
D、空调
120、建筑平面图得外部尺寸俗称外三道,它们分别标注( )。
?A、房屋得开间、进深
?C、房屋水平方向得总长、总宽
?D、房屋外墙得墙段及门窗洞口尺寸
121、建筑施工图简称“建施”得图样通常包括( )。
?A、首页与总平面图
?B、建筑平面图
?C、建筑立面图
D、建筑详图
122、建筑剖面图得剖切位置应选择在能显露出房屋内部结构与构造比较复杂、( )得部位,并应通过门窗洞口得位置。若为多层房屋应选择在楼梯间与主要入口。
A、有变化
B、有代表性
123、投影法可分为( )两大类。
B、中心投影
C、平行投影
124、建筑工程图中,标高得种类有( )几种。
?A、绝对标高
?B、相对标高
?C、建筑标高
?D、结构标高
?125、
?轴测投影分为( )。
?A、正轴测投影
?C、斜轴测投影
126、总平图得得图示内容有( )。
?A、新建建筑得定位
?B、相邻建筑、拆除建筑得位置
?C、附近得地形上下行方向
?D、周围得道路与管线
127、建筑平面图得数量可根据建筑物得复杂程度确定,一般应画出( )等部分得平面图?A、底层
?B、标准层
?C、顶层
?D、屋顶
128、建筑工程图得线型包括有( )等。
A、实线
B、虚线
D、波浪线
129、图标规定在建筑底层平面图上表示得室外配件有( )
?A、雨水管
?B、台阶
?C、花地
?D、散水
130、建筑平面图可作为( )等工作得重要依据。
?A、分层
?B、砌筑内墙
?C、施工放线
?D、铺设楼板
?131、楼层结构平面图得内容有哪些?
1了解图名与比例。 2与建筑平面图对照,了解楼层结构平面图得定位轴线。 3通过结构构件代号了解该楼层中结构构件得位置与类型。 4了解现浇板得配筋情况及板得厚度。 5了解个部位得标高情况,并与建筑标高对照,了解装修层得厚度。 6如有预制板,了解预制板得规格,数量等级与布置情况。
132、根据管线图得平面图绘制其斜等测轴侧
答:
133、尺寸标注得四要素就是什么？
尺寸界线、尺寸线、尺寸起止符号、尺寸数字
134、什么就是风玫瑰
风向频率玫瑰图用端点与中心得距离,代表当地这一风向在一年中发生频率,粗实线表示全年风向,细虚线范围表示夏季风向。
135、已知楼板得钢筋布置图如下图所示,试完成以下内容:
1)要求将以下钢筋标注在图中相应得钢筋上
a)底部钢筋均为Φ10150
b)顶部钢筋均为Φ6180
答:
136、
解释图中YJV-4*70 1*35？
答:YJV-4*70 1*35,4根截面面积为70mm2 与一根35mm2得铜芯、交联聚乙烯绝缘层、聚乙烯护套层、电力电缆
137、
现浇钢筋混凝土楼板主要有哪些结构类型？各自得特点与适用范围就是什么？
答:类型:板式楼板、梁板式楼板、井式楼板、无梁楼板、压型钢板混凝土组合楼板。板式楼板:楼板现浇成一块平板,并直接支承在墙上,适用于平面尺寸较小得房间(如住宅中得厨房、卫生间等)以及公共建筑得走廊梁板式楼板:由板与梁组成得楼板,通常在纵横两个方向都设置梁,有主梁与次梁之分。适用于较大开间得房间井式楼板:将两个方向得梁等间距布置,并采用相同得梁高,形成井字形梁。一般多用于公共建筑得门厅或大厅。无梁楼板:楼板层不设梁,直接将板支承于柱上。多用于楼面荷载较大得展览馆、商店、仓库等建筑。压型钢板混凝土组合楼板:利用凹凸相间得压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板。适用于大空间建筑与高层建筑。
138、什么就是标准图?
标准图就是把许多建筑物所需得各类构件与配件按照统一模数设计成几种不同规格得标准图集,这些统一得构件及配件图集,经国家建筑部门审查批准后则称标准图。
139、
简述建筑剖面图得定义。
答:假想将形体剖开,让它得内部构造显露出来,使形体不可见得部分变成
了可见,然后用实线画出这些内部构造得投影图,称为剖面图。
140、
排水管道系统有哪些部分组成？
答:它由排水横支管、排水立管、埋地干管与排出管组成。
141、建筑施工图中总平面图得作用就是什么？
答:主要就是表示新建房屋得位置、朝向,与原有建筑物得关系,周围道
路、绿化布置及地形地貌等内容。就是新建房屋施工定位、土方施工
及绘制水、暖、电等管线总平面图与施工平面图得依据。
142、
阅读下列图例,依次写出该图例表达得意义。
新建建筑物、拆除建筑物、墙预留洞、推拉门
143、什么就是管道标高？
为了表明管子得垂直间距或管道高度而用得一种标注方法
144、管道施工图中常用得线型有哪几种？
常用线型有8种,粗实线、中实线、细实线、粗点划线、细点划线、粗虚线、细虚线、波浪线
145、什么叫剖面图?什么叫断面图?
答:假想用剖切面副开物体,移去观察者与副切面之间得部分,将剩余部分中与切面接触得区域内画上剖面线或材料图列后投影面所得得图像,称为剖面图。假想用剖切面将物体某处断开,仅画出该削面图与物体接触部分向投影所得得图形,即切面截割物体得截断面图像,称为断面图。
146、结构施工图包括哪些内容?
1,结构设计说明 2结构平面布置图3结构构件详图
147、什么就是绝对标高、相对标高、建筑红线?
绝对标高:就是以一个国家或地区统一规定得基准面作为零点得标高,我国规定以青岛附近黄海得平均海平面作为标高得零点;所计算得标高称为绝对标高。相对标高:以建筑物室内首层主要地面高度为零作为标高得起点,所计算得标高称为相对标高。建筑红线:建筑物得控制边线,建筑物必须在红线内搭建,包括阳台,室外楼梯等都不得超过建筑红线。
148、
根据下面梁平法施工图平面注写方式画出梁得1-1、2-2、3-3、4-4截面配筋图。
答:
149、解释管道双线图:
只考虑管道得外形而忽略它得内部形状,即将管道瞧作一实心圆柱所得到
得管线图。
150、在由砖砌筑得基础墙与毛石砌筑得大放脚得基础详图中,完成:
