气溶胶灭火系统设
计要求

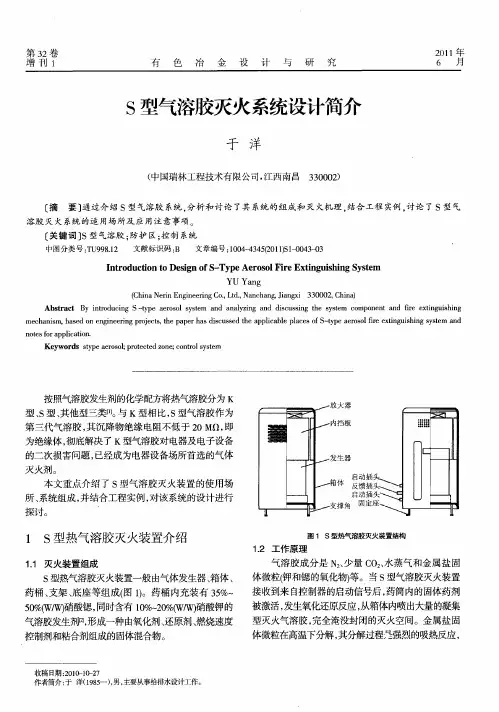

2 气溶胶灭火系统设计要求
2.1 适用范围
气溶胶灭火系统适用于扑救下列火灾：
1）电气火灾；如发电机房、变配电室、电动设备、电缆设施等；2）固体表面火灾；如物资库、图书库、档案库等；
3）液体火灾；如可燃液体（涂料等）存储仓库、喷涂设备间、燃油发动机、燃油锅炉等；
4）灭火前能切断气源的气体火灾。
不适用于人员密集场所、某些特种化学品（火药、氧化剂、活泼金属等）的场所。
2.2 防护区要求
2.2.1 防护区的面积不宜大于500m2，高度不宜大于6m，容积不宜大于1600m3。当实际的防护区面积大于上述条件时，宜采用防火卷帘设置成两个或两个以上防火分区。
2.2.2 防护区的围护结构及门、窗的耐火极限不应低于0.5h，吊顶的耐火极限不应低于0.25h。
2.2.3 防护区的环境温度范围为-20℃～55℃，环境相对湿度不大于90％。
2.2.4 防护区不宜有不能关闭的开口，防护区内与其它空间相通的开口，应能在灭火剂喷放前自动关闭；否则应将防护区扩大到与之相通的空间或采取防止或补偿灭火剂流失的措施。
2.2.5 防护区不能关闭的小孔隙会影响到防护区的非密封度（总开
口面积与防护区空间容积之比，用λ表示，单位：m-1）。当非密封度D≤0.0005m-1 时，补偿泄漏问题可忽略不计。否则应计算泄漏补偿量。但非密封度D 最大不宜超过0.002m-1。
2.2.6 气溶胶灭火装置释放时超压很小(ΔP≤100Pa)，可经过门窗的缝隙泄压，一般不需要泄压口。
2.3 气溶胶灭火剂用量计算

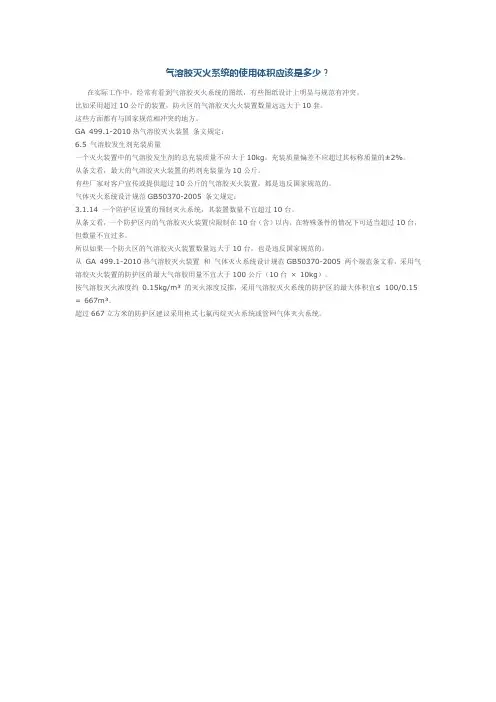

2.3.1 灭火设计密度不应小于灭火密度的1.3 倍（见GB50370- ）。
2.3.2 灭火剂的设计用量应按下式计算：
W=C﹒V﹒Kv
式中：W——气溶胶灭火剂设计用量，kg；
C——灭火设计密度，kg/m3；
固体表面火灾的灭火密度为0.1 kg/m3，C＝0.13 kg/m3；
通讯机房和电子计算机房等场所的电气设备火灾，C＝0.13
kg/m3；
电缆隧道(夹层、井)及自备发电机房火灾，C＝0.14 kg/m3；V——防护区容积，m3；
Kv——容积修正系数。V＜500m3，Kv =1.0；500m3≤V＜1000m3，Kv=1.1；V≥1000m3，Kv =1.2。

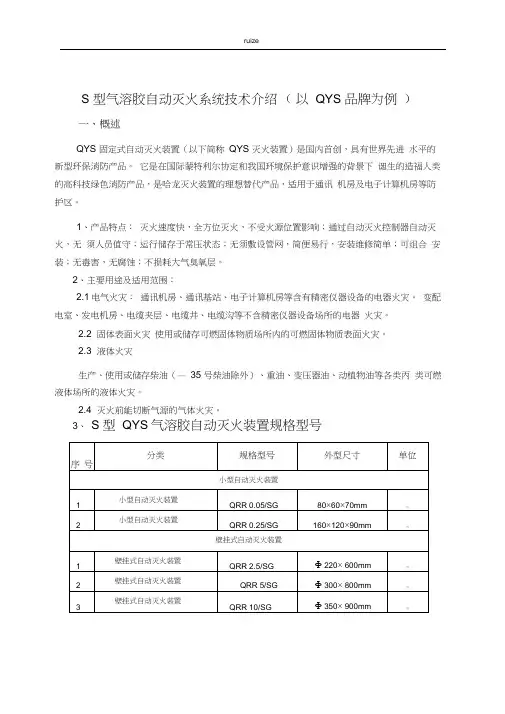

2.3.3 计算出防护区内灭火剂用量后，可根据使用要求合理选择气溶胶灭火装置的型号并确定灭火装置数量。同一防护区的吊顶和地板下需要同时保护时，应将灭火剂量分配到相应的各层空间中。
2.3.4 防护区内多台灭火装置宜分散布置，每台灭火装置的保护半径不宜大于6m。
例：某设备间做单一防护区，其长、宽、高分别为6.6m、5.0m、3.5m。
1）计算防护区的净容积
V = 6 . 6 X 5 . 0 X 3 . 5 = 1 1 5 . 5 m 3
2）计算气溶胶灭火剂用量
W＝ C﹒V﹒Kv （V＜500m3，Kv =1.0）
W ＝ 0 . 1 3 X 1 1 5 . 5 X 1 . 0 ＝ 1 5 . 0 ，选用气溶胶灭火装置15kg 一台。（见下图）
2.4 系统控制与操作
2.4.1 气溶胶灭火防护区应设置符合国家标准的火灾自动报警系统。
2.4.2 自动控制装置应在收到防护区内两个独立的火灾报警信号后才能启动（如感烟探头信号和感温探头信号），并相应发出两种不同的声音报警信号，如警铃和电子声光装置，以便使现场人员能够分辨出预警信号和火灾确认信号。
2.4.3 采用自动控制启动方式时，根据人员安全撤离防护区的需要，应有不超过30s 的延迟释放。
对于无人防护区，可设置为无延迟释放。
2.4.4 防护区入口处应设置紧急启动/停止按钮。放气指示灯、声光报警器宜安装在防护区出入口的上方。
2.5 安全要求
由于气溶胶释放时能见度的减低，严重限制了人的活动，因此必须确保气溶胶释放时防护区内的所有人员已经撤出。为此，必须遵守下列安全方面的规定：
2.5.1 防护区应有能在30s 内使人员疏散完毕的走道与出口。在疏散走道与出口处，应设置火灾事故照明和疏散标志。
2.5.2 有人值班的防护区或有人进入防护区时应将灭火系统设置在手动档上。
2.5.3 防护区入口处应设置灭火系统防护标志和气溶胶释放指示灯。防护标识牌有“佳诺气溶胶灭火防护区”字样。
2.5.4 防护区的门应向疏散方向开启，并能自动关闭。在任何情况下均应能从防护区内打开。
2.5.5 防护区应设置机械排风装置，灭火后的防护区应进行通风换
气。
2.5.6 设有气体灭火系统的场所，宜配置空气呼吸器。
气体灭火系统设计 规范

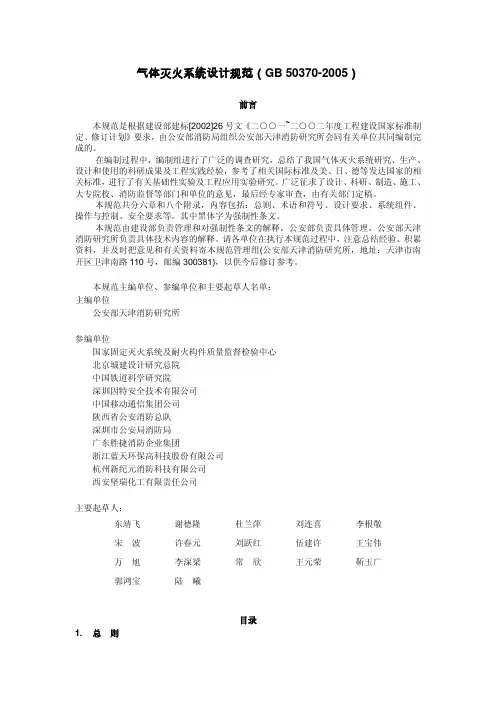

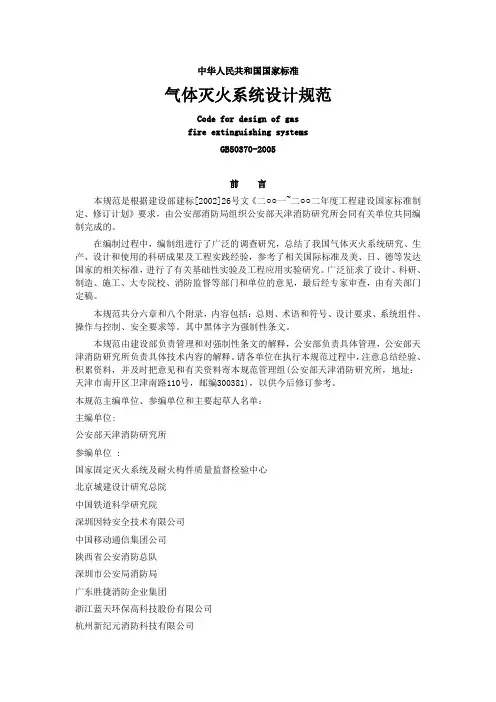

气体灭火系统设计规范 Code for design of gas fire extinguishing systems 标准号：GB 50370- 发布日期：年 03 月 02 日 实施日期：年 05 月 01 日 发布单位：中华人民共和国建设部 / 中华人民共和国国家质量监督检验检疫总局 出版单位：中国计划出版社 摘要：本规范是根据建设部建标 [ ]269 5- 文《——年度工程建设国家标准制定、修订计划》要求编制完成的。本规范共分六章内容包括 : 总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。 其中，第 3.1.4、3.1.5、3.1.15、3.1.16、3.2.7、3.2.9、3.3.1、3.3.7、3.3.16、3.4.1、 3.4.3、3.5.1、3.5.5、4.1.3、4.1.4、4.1.8、4.1.10、5.0.2、5.0.4、5.0.8 等条为强制性条文。 1 总则 1.0.1 为合理设计气体灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。 1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、 IG541 混合气体和热气溶胶全淹没灭火系统的设计。 1.0.3 气体灭火系统的设计，应遵循国家有关方针和政策，做到安全可靠、技术先进、经济合理 1.0.4 设计采用的系统产品及组件，必须符合国家有关标准和规定的要求。 1.0.5 气体灭火系统设计，除应符合本规范外，还应符合国家现行有关标准的规定。 2 术语和符号 2.1 术语 2.1.1 防护区 protected area 满足全淹没灭火系统要求的有限封闭空间。 2.1.2 全淹没灭火系统 total flooding extinguishing system 在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。

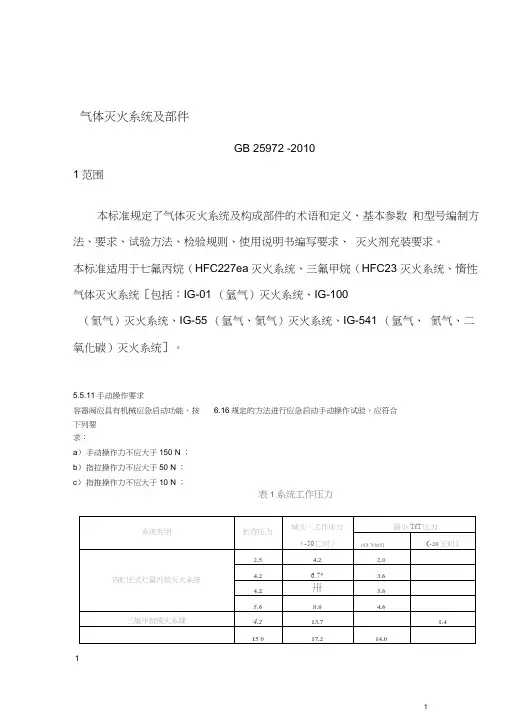

*气体灭火系统及部件 GB 25972 -2010 1 范围 本标准规定了气体灭火系统及构成部件的术语和定义、基本参数和型号编制方法、要求、试验方法、检验规则、使用说明书编写要求、灭火剂充装要求。 本标准适用于七氟丙烷（HFC227ea）灭火系统、三氟甲烷（HFC23）灭火系统、惰性气体灭火系统[包括： IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统]。 手动操作要求 容器阀应具有机械应急启动功能，按6.16 规定的方法进行应急启动手动操作试验，应符合下列要 求： a) 手动操作力不应大于150 N； b) 指拉操作力不应大于50 N； c) 指推操作力不应大于10 N； 1
