一、填空题
1. A2的图纸幅而尺寸为_420*594_mm。
2. 图样中的单点长画线在较小图形中绘制有困难时，可用—实线_________ 代替。
3. 长仿宋体7号字的字高为______ 5 ___________ ninio
4. 比例宜写在图名的■右侧字的基准线应取平。
5. 实际尺寸为240mm的线段，用1 ： 50绘图时，图样上的线段长度为
_4. 8 ___________ nuno
6. 半径、直径、______ 角度_____ 、_弧长___________ 的尺寸起止符号，一般
用箭头表示。
7. 绘图时不论选用多大的比例，所标注的尺寸数字均为图形的_______________ o
8. 建筑施工图包括总平而图、-建筑平而图一建筑立而图建筑剖面图_ ____ 、_________ 、 _____ 和—建筑详图 _________ o
9. 相对标高的零点在____________ o
11. 定位轴线竖直方向从_____________ 的顺序编写，用_____________ 表示。
12. 建筑施工图中的平面图通常以____________ 命名。
13. —楼梯段有10个台阶，踏而宽度为260mm,踏步高度为150mm,标出楼梯平
面详图中该楼梯段的尺寸 ____________ 。
14. 在工程图中，中心线、轴线要用_______________ 麦示。
15. ______________________________________________________________________ 三个投影视图的排放尺度关系应保持“长对正，高平齐，______________________ '?16. 当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为
17. ___________________________________________________________ 建筑施工图中，除标高以外，其余尺寸单位为 _________________________________ 。
1&在房屋结构图中，代号QL表示_________________ 。
19. 建筑平面图上标注的三道尺寸中，中间一道尺寸应注________________ 尺寸。
20. 标高投影的基准面为 _____________ o
21. _________________________________ 点的X坐标反映了该点离开投彩而的距离。
22. 结构施工图中，构件代号TL表示______ o
23. ____________________________________________ 某直线的V而投影反映实长，该直线为______________________________________ 。
24、在建筑平面图中，横向定位轴线用阿拉伯数字并按_______ 顺序编号。
25、在建筑平面图中，窗用代号 ____ 表示。
26、楼层建筑平面图，实际上是经过门窗洞口的水平______ 图。
27、构成三面投影体系的投影而分别是_______ 投彩面、 _____ 投影面和_______ 投影面。
28、投影面平行面根据该平而所平行的投影而的不同可分为水平面、 ________
和_____ O
29、一个完整的尺寸标注包括_______ 、 _____ 、_______ 和_______ 所组成。
30、平行投影根据投射线和投影面的位置关系不同，可以分为投影和
投影。
31、在土建施工图中，定位轴线的线型用 _______ 线绘制。
32、建筑平面图中的三道尺寸指的是_______ 、______ 和________ 。
33、判断下列各组直线的相对位置（平行、相交、交叉、垂直）。
34. 比例是指 _______ 与实物相对应的线性尺寸之比。
35. 实际尺寸为3000mm的线段，用1 : 50绘图时，图上线段长度应为
36. 尺寸起止符号一般用 _______ 线绘制。
37. ___________________________________ 房屋施工图中，尺寸数字以_ 为单位，标高数字以____________________________ 为单位。
38. ________________________________ 定位轴线是确宦建筑中的、、、梁、屋架等承重
构件位置的图线。
39. __________________________ 索引符号的直径是mm,用绘制。
40. 楼梯平面详图除了标注出台阶踏而宽度和梯段尺寸，平台标高和平台尺寸外,
还应标注出楼梯的 _______ 。
41. 比例是指 ____ 与 ____ 相对应的线性尺寸之比。
42. 图中标注的尺寸数字是形体的_____ 尺寸，与绘图比例______ o
43. 详图符号的直径是 ___ n un,用_______ 绘制。
44. 绘图时不论选用多大的比例，所标注的尺寸数字均为图形的 __________ o
45. ____________________ 定位轴线用_______________________________ 线绘制，尾部用细线圆表示，直径为m m。
46. _____________________________________ 在钢筋混凝上构件中钢筋可分为、架立筋、分布筋、箍筋、构造筋等
47. 房屋施工图按专业不同分为: ______ , —, ______ .
4&在钢筋混凝土结构施工图中，代血表示______________ 级钢。
49. ______________________________________________________ 平而的W投影反映平而图形的实形，该平而为 _______________________________ o
50. __________________________________________ 公路路线工程图包括路线平而图、__________________________________________ 和路基横断面图。
51. ______________________________________________________ 在结构平面布置图中，构件代号L表示 ___________________________________ o
52. 空间两直线的相对位置可分为_______ 、 ______ 、_____ 和_______ 四种。
53. 建筑平面图中的定位轴线的横向编号应用______ 从_______ 至_____ 顺序编写：竖向编号应用 _______ 从 _____ 至______ 顺序编写。
二、单项选择题
1. 讲究质量就是要做到自己绘制的每一张图纸都能符合（要求，为生产提供可靠的依拯。
A、图样
B、企业
C、领导
2. （）是对制图员基本素质的要求。
A、遵纪守法
B、职业道徳
C、讲究公徳
3. 关于图纸的标题栏在图框中的位置，下列叙述正确的是（）o ）的规怎和产品的
D、国标D.注重信誉
A、配置在任意位置
B、配置在右下角
C. 配置在左下角D、配置在图中央
4. 尺寸线终端形式有箭
头和（）两种形式。
D、斜线
5.尺寸线不能用其他图线代替，一般也（）与其他图线重合或画在其延长
线上。
A 、不得
B 、可以
C 、允许
D 、必须 6. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把（）断开。 A 、尺寸线 B.尺寸界线 C 、图线 D.数字 7. 关于斜投影的定义，下列叙述正确的是（）-
A 、 投射线与投影而相倾斜的投彩
B 、 投影物体与投影面相倾斜的投影
C 、 投射中心与投彩而相倾斜的投影
D 、 投射线相互平行且与投彩而相倾斜的投影 9.表达房屋（）的图样不属于该房屋的结构施工图所包括的图样。 A 、基础的平面布置 C 、楼层结构的平面布置
10?房屋的室外给、排水施工图不包括（ B 、基础的详细构造 D 、门窗的详细构造 ）。
A.管道布置平而图 B 、水表详图
C 、管道纵断面图
D 、检査井详图 12.
点的正面投影与（ ）投影的连线垂直于X 轴。 A 、右面
B 、侧面
C 、左面
D 、水平 13. A 、B 、C ……点的水平投影用（ ）表示。
A 、a 〃 . b" . c" ................ B. a. b. c ...........................................................
C. a' . b‘ . c' .......................
D. A. B. C ......................................................... 14?点的正面投彩，反映（
）.z 坐标。 A. o
B. y
C. x Dx z 15.点的水平投影，反映（
）、y 坐标。 A. z B. y C. x Dx o 16?空间直线与投影面的相对位置关系有一般位置直线、投影面（ ）和投彩 面平行线3种。
17?正垂线平行于（ ）投影而。
A. V. H A 、倾斜线 垂直线 C 、正垂线 D 、水平线
B 、H 、W
《建筑识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最 符合题意，请将它选出并填入括号） 1．国标中规定施工图中水平方向定位轴线的编号应是（） A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（） A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。 A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（） A朝下，朝左为外开B) 朝上，朝右为外开 C)朝下，朝右为外开D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（）为单位。 A)以米为单位B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（） A)8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（） A)常年所剖主导风风向B) 夏季所剖主导风风向 C) 一年所剖主导风风向D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中 C) 顶层平面图中D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（） A)都以室首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（） A)一个梯段的步级数B) 该层至上一层共有的步级数 C) 该层至顶层的步级数D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（） A)纵墙B) 横墙C) 山墙D) 墙 13. 施工图中标注的相对标高零点±0.000是指（） A)附近黄海平均海平面B) 建筑物室外地坪 C) 该建筑物室首层地面D) 建筑物室外平台14. 计算室使用面积的依据是（） A)轴线到轴线间尺寸B) 墙外皮到墙外皮 C) 墙皮到墙皮D) 开间乘以进深 15. 建筑物的层高是指（） A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚 C) 室地坪减去室外地坪高差D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（） A)墙的中心线B) 墙的对称中心线 C) 不一定在墙的中心线上D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.800 18. 结施中常用的构件代号DL是表示（） A)地梁B) 吊车梁C) 大梁D)吊梁 19. 楼梯的踏步数与踏面数的关系是（） A)踏步数= 踏面数B) 踏步数-1= 踏面数 C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数 20. 房间的开间方向的尺寸是指（） A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸 C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸 21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m 22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽 23. 建筑平面图的形成是（） A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层 26. 施工图中总平面图常用的比例为（） A)1：100 B) 1：200 C) 1：500 D) 1：50 27. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图E-A轴应为（） A)西立面图B) 东立面图C) 南立面图D) 北立面图 28. 施工图中的比例表示是指（） A)图线：线型B) 实物：图形C) 图形：D) 图形：线型 29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图C) 平、立面图、详图D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指（） A)钢筋的皮至构件表面B) 钢筋的中心至构件表面 C) 钢筋的外皮至构件表面D) 钢筋的皮至构件皮 专业资料
本word 文档可编辑修改 《施工 识图》题库及答案 一、单项选择题：（共 100题,每题 1分。每题只有一个被选最符合题意,请将它选出并填入括号内） 1．国标中规定施工 图中水平方向定位轴线 的编号应是（ A 大写拉丁字母 B ）英文字母 C)阿拉伯字母 C ） D)罗马字母 2附加定位轴线 2/4是指（ B ）A 、4号轴线之前附加 的第二根定位轴线 4根定位轴线 D)2号轴线之前附加 的第 4根定位轴线 2．索引符号图中 的分子表示 的是（ C ） A 、详图所在图纸编号 B)被索引 的详图所在图纸编号 3．有一图纸量得某线段长度为 5.34cm,当图纸比例为 1：30时, B)4轴线之后附加 的第二根定位轴线 C) 2号轴线之后 的第 C)详图编号 D)详图在第几页上 该线段实际长度是（ D ）米。 A) 160.2 B) 17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上 的开启方向是指（ A ） A 朝下,朝左为外开 C)朝下,朝右为外开 B)朝上,朝右为外开 D)朝上,朝左为外开 6．房屋施工 图中所注 的尺寸单位都是以（ C ）为单位。 A)以米为单位 B)以毫米为单位 C)除标高及总平面图上以米为单位外,其余一律以毫米为单位 D)除标高以米为单位外,其余一律以毫米为单位 7.图标中规定定位轴线 的编号圆圈一般用（ A) 8mm B) 10mm C) 6mm 8.总平面图中用 的风玫瑰图中所画 的实线表示（ A ） D)14mm B ） A)常年所剖主导风风向 B)夏季所剖主导风风向 D)春季所剖主导风风向 A ） C)一年所剖主导风风向 9.建施中剖面图 的剖切符号应标注在（ A)底层平面图中 10.楼梯平面图中标明 的“上”或“下” 的长箭头是以哪为起点（ A)都以室内首层地坪为起点 B)都以室外地坪为起点 11.楼梯平面图中上下楼 的长箭头端部标注 的数字是指（ B)二层平面图中 C)顶层平面图中 D)中间层平面图中 C ） C)都以该层楼地面为起点 D)都以该层休息平台为起点 B ） A)一个梯段 的步级数 B) 该层至上一层共有 的步级数 C)该层至顶层 的步级数 D)该层至休息平台 的步级数 A ） C)山墙 13.施工 图中标注 的相对标高零点 ±0.000是指（ 12.与建筑物长度方向一致 的墙,叫（ A)纵墙 B)横墙 D)内墙 C ） A)青岛附近黄海平均海平面 C)该建筑物室内首层地面 B) 建筑物室外地坪 D)建筑物室外平台 14.计算室内使用面积 的依据是（ A)轴线到轴线间尺寸 C ） B)墙外皮到墙外皮 D)开间乘以进深 C)墙内皮到墙内皮 15.建筑物 的层高是指（ A ） A)相邻上下两层楼面间高差 B)相邻两层楼面高差减去楼板厚 D)室外地坪到屋顶 的高度 C)室内地坪减去室外地坪高差 16.定位轴线 的位置是指（ A)墙 的中心线 C ） B) 墙 的对称中心线 C)不一定在墙 的中心线上 D)墙 的偏心线 17.有一窗洞口,洞口 的下标高为 -0.800,上标高为 2.700,则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.800 18.结施中常用 的构件代号 DL 是表示（ B ） 1
精品 word ，欢迎共阅 建筑识图》题库及答案 单项选择题 ：(共 100题，每题 1 分。每题只有一个被选最符 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指( ) 合题意，请将它选出并填入括号内) 1． 国标中规定施工图中水平方向定位轴线的编号应是( ) A 大写拉丁字母 B )英文字母 C) 阿拉伯字母 D) 罗马字母 2 附加定位轴线 2/4 是指() A 、 4 号轴线之前附加的第二根定位 轴线 B)4 轴线之后附加的第二根定位轴线 C) 2 号轴线之后 的第 4 根定位轴线 D)2 号轴线之前附加的第 4 根定位轴线 2． 索引符号图中的分子表 示的是( A 、详图所在图纸编号 详图编号 有一图纸量得某线段长度为 该线段实际 A)墙的中心线 C) 不一定在墙的中心线上 B) 墙的对称中心线 D) 墙的偏心线 C) 3． ) 被索引的详图所在图纸编号 详图在第几页上 B) D) 5.34cm ，当图纸比例为 长度是( 1： 30 时， )米。 A)160.2 B)17.8 C)1.062 门窗图例中平面图上和剖面图上的开启方向是指( A 朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D)朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以( )为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用( A)8mm B) 10mm C) 6mm 8. 总平面图中用的风玫瑰图中所画的实线表示( A)常年所剖主导风风向 B) C) 一年所剖主导风风向 D) 9. 建 施 中 剖 面 图 的 剖 切 符 号 应 A) 底 层 平 面 图 中 B) 5． D)16.02 ) D)14mm ) 夏季所剖主导风风向 春季所剖主导风风向 标注在( 二层平面 C)顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的 “上”或“下”的长箭头是以哪为起点 A)都以室内首层地坪为起点 C) 都以该层楼地面为起点 ( B) 都以室外地坪为起 D) 都以该层休息平台为起点 ) ) 点 八、 、 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指( A) 一个梯段的步级数 C) 该层至顶层的步级数 12. 与建筑物长度方向一致的墙，叫 A)纵墙 B)横墙 13. 施工图中标注的相对标高零点 A)青岛附近黄海平均海平面 C) 该建筑物室内首层地面 14. 计算室内使用面积的依据是( A)轴线到轴线间尺寸 C) 墙内皮到墙内皮 15. 建筑物的层高是指( A)相邻上下两层楼面间高差 B) 该层至上一层共有的步级数 D) 该层至休息平台的步级数 ) C) 山墙 D) 内墙 ±0.000 是指( ) B) 建筑物室外地坪 D) 建筑物室外平台 ) B) 墙外皮到墙外皮 D) 开间乘以进深 B) 相邻两层楼面高差减去楼板厚 17. 有一窗洞口，洞口的下标高为 高为( )A)2.700 18. 结施中常用的构件代号 A)地梁 B) 吊车梁 19. 楼梯的踏步数与踏面数的关系是( A)踏步数=踏面数 C) 踏步数 +1= 踏面数 20. 房间的开间方向的尺寸是指( A)竖直方向定位轴线间尺寸 C) 水平方向定位轴线间尺寸 21. 墙上有一预留槽， 标注的尺寸是 该槽宽度为( ) A)300 B) 22. 楼梯梯段的水平投影长度是以 中 11表示的是()A)踏步数B) 23. 建筑平面图的形成是( ) -0.800，上标高为 2.700，则洞口 B) 1.900 C) 3.500 D)0.800 DL 是表示( ) A) 水平剖面图 B) 水平正投影图 C) 垂直剖面图 C) 大梁 D)吊梁 ) B) 踏步数 -1= 踏面数 D) 踏步数 +2= 踏面数 ) B) 纵向定位轴线间尺寸 D) 房间宽度方向间尺寸 300 X 400 X 120 底距地面 1.5m 400 C) 120 D)1.5m 11X 250=2750 形式表示的，其 步级数 C)踏面数 D)踏面宽 D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示 的X,Y 是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标 25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下 平面图可以省略只画()层 A)一层B)二层 C)三层 D)四层 26. 施工图中总平面图常用的比例为( ) A)1：100 B) 1：200 C) 1：500 D) 1：50 27.若一栋建筑物水平方向定位轴线为① -(11),竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图 E-A 轴应为( ) A) 西立面图 B) 东立面图 C) 南立面图 28. 施工图中的比例表示是指( ) A)图线：线型 B)实物：图形 29. 楼梯详 图的 图纸包括 ( D) 北立面图 C) 图形： D) 图形：线型 ) A) 平 、 剖 面 图 、 详 图 B) 平、剖面图 C) 平、立面图、详图 D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指( ) A)钢筋的内皮至构件表面 C) 钢筋的外皮至构件表面 31. 基础埋置 深度是指( A)室内地坪到基础底部 C) 室外地坪到垫层底面 32. 结施中 @是钢筋的间距 A)钢筋相等中心距离 C) 钢筋的内皮至内皮 B) 钢筋的中心至构件表面 D) 钢筋的内皮至构件内皮 )的垂直距离 B) 室外地坪到基础底部 D) ±0.000 到垫层表面 ，其含义是( ) B) 钢筋的外皮至外皮 D) 钢筋的外皮至内皮 33. 在结构平面图中板配置双层钢筋时， 底层钢筋弯钩应是 ( ) A)向下或向右 B) 向下或向右 C)向上或向左 D)向上或向右 34. 在钢筋详图中，计算钢筋的设计长度是指( ) A)内皮尺寸 B) 中-中 C)外皮尺寸 D)构件尺寸
第一阶段测试卷 考试科目:《建筑制图与识图》第一章至第三章（总分100分） 时间：90分钟 学习中心（教学点）批次：层次： 专业：学号：身份证号： 姓名：得分： 一、单项选择题（本题共10小题，每小题2分，共20分） 1．图纸的会签栏一般在（ B ） A、图纸右上角及图框线内 B、图纸左上角及图框线外 C、图纸右上角及图框线外 D、图纸左上角及图框线内 2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ） A、400 B、2000 C、10000 D、200 3．下列仪器或工具中，不能用来画线的是（ B ） A、三角板 B、丁字尺 C、比例尺 D、曲线板 4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。 A、积聚性 B、同素性 C、从属性 D、定比性 5. 填充不得穿越尺寸数字，不可避免时。应该是（ A ） A、图线断开 B、二者重合 C、省略标注 D、前述均可 6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ） A、点B在点A前面 B、点B在点A上方，且重影于V面上 C、点A在点B下方，且重影在OX轴上 D、点A在点B前面 7、侧垂面的H投影（ A ）。 A、呈类似形 B、积聚为一直线 C、反映平面对W面的倾角 D、反映平面对H面的倾角 8. 点的两面投影连线与相应投影轴的关系是（ A ） A、垂直 B、平行 C、相交 D、异面 9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它 两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ）
施工识图题库及答案
《施工识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最符合题意，请将它选出并填入括号内） 1．国标中规定施工图中水平方向定位轴线的编号应是（C） A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2．索引符号图中的分子表示的是（C） A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时， 该线段实际长度是（ D ）米。 A) 160.2 B) 17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（A ） A朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（C）为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（ A ） A) 8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（ B ） A)常年所剖主导风风向 B) 夏季所剖主导风风向 C) 一年所剖主导风风向 D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（ A ） A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ） A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ） A)一个梯段的步级数 B) 该层至上一层共有的步级数 C) 该层至顶层的步级数 D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（ A ） A)纵墙 B) 横墙 C) 山墙 D) 内墙 13. 施工图中标注的相对标高零点±0.000是指（ C ） A)青岛附近黄海平均海平面 B) 建筑物室外地坪 C) 该建筑物室内首层地面 D) 建筑物室外平台 14. 计算室内使用面积的依据是（ C ） A)轴线到轴线间尺寸 B) 墙外皮到墙外皮 C) 墙内皮到墙内皮 D) 开间乘以进深 15. 建筑物的层高是指（ A ） A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（ C ） A)墙的中心线 B) 墙的对称中心线 收集于网络，如有侵权请联系管理员删除
1、以下建筑平面图纸中需要标注指北针的是（）。 B、底层平面图 2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。 C、平法 3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。 ?D、重合 4、建筑详图的比例范围为（）。 ?D、1:1-1:50 5、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。 ?C、结构设计 6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。 ?A、建筑系数 7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。 ?B、局部放大图 8、建筑给排水施工图中应画成粗实线的是（）。 ?C、排水和重力流管线 9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。 ?B、铅垂 10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。 ?C、列表注写方式 11、用于绘制晒图底版的图纸是（）。 ?C、硫酸纸 12、装饰平面布置图的剖切形式和位置与建筑平面图（）。 ?B、完全一样 13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。 ?A、细虚线 14、房屋建筑的平面图通常采用的比例为（）。 ? B、1:100 15、图纸的大小称为（）。 ?A、图幅 16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。 ?B、结构施工图 17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
?C、电气系统图 18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。 ?D、等高线 19、观察以下图例，阅读正确的是（）。 ?D、自然土壤、砖、钢筋混凝土 20、建筑平面图中对墙、柱进行轴线编号的作用是（）。 ?D、定位 21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。 ?B、铅垂剖切面 22、建筑物宽度方向的墙叫做（）。 ?B、横墙 23、建筑施工图特指建筑设计工种在（）阶段的图纸。 ?D、施工 24、建筑工程图纸中的标高数据采用的单位是（）。 ?D、米 25、详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法的图样是（）。 ?C、构造节点图 26、仿宋字的字号表示字的（）。 ?C、高度 27、能够满足设备材料采购、非标准设备制作和施工的需要的是（）。 ?C、施工图 28、图纸中书写的汉字字高应不小于（）mm。 ?C、3.5 29、消防设计专篇中应对总平面设计中的（）和消防登高面作出要求。 ?D、防火间距、消防车道 30、绘图铅笔尾部的“B”或“H”等字样表示铅笔的（）。 ?C、硬度 31、以下部分在建筑剖面图中用粗线表达的是（）。 ?B、剖到的墙体 32、以下不属于建筑图纸作用的是（）。 ?C、启发工程人员 33、生活给水管的管线中心加注的字母是（）。
建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和 设备施工图 5、指北针圆的直径宜为24mm，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、 局部剖面图和分层剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石 12．定位轴线是确定_结构及构造_____ 位置及标志______尺寸的基准线。 13．两点水平面投影重合，且 ___上面___可见，____下面__ 不可见。 14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位。 15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。 19.纵轴是指建筑物的长轴，其编号是以阿拉伯数字_________标注的。 20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ . 二、单选题 1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
施工识图题库及答案新 编 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
《施工识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最符合题意，请将它选出并填入括号内） 1．国标中规定施工图中水平方向定位轴线的编号应是（C） A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2．索引符号图中的分子表示的是（C） A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时， 该线段实际长度是（ D ）米。 A) B) C) D) 5．门窗图例中平面图上和剖面图上的开启方向是指（ A ） A朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（C）为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（ A ） A) 8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（ B ） A)常年所剖主导风风向 B) 夏季所剖主导风风向 C) 一年所剖主导风风向 D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（ A ） A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ） A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ） A)一个梯段的步级数 B) 该层至上一层共有的步级数 C) 该层至顶层的步级数 D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（ A ） A)纵墙 B) 横墙 C) 山墙 D) 内墙 13. 施工图中标注的相对标高零点±是指（ C ） A)青岛附近黄海平均海平面 B) 建筑物室外地坪 C) 该建筑物室内首层地面 D) 建筑物室外平台 14. 计算室内使用面积的依据是（ C ） A)轴线到轴线间尺寸 B) 墙外皮到墙外皮 C) 墙内皮到墙内皮 D) 开间乘以进深

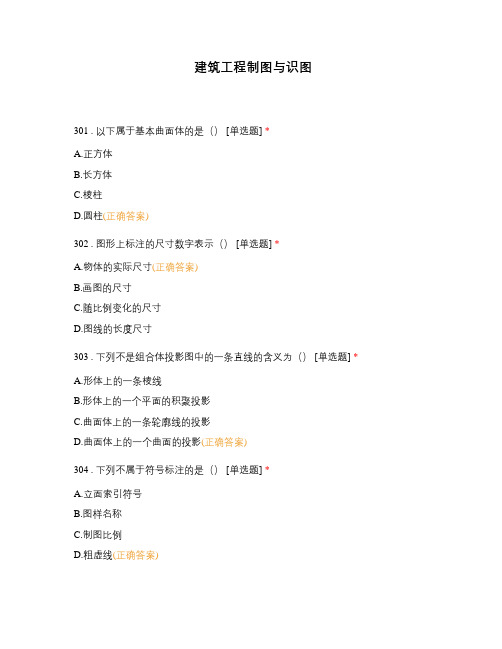

2021年建筑制图与识图知识考试题库及答案（完 整版） （一）单选题（30道题） （易）1、我国建筑统一模数中规定的基本模数为（ C ）。 A、10mm B、50mm C、100mm D、200mm （易）2、A0图纸幅面为（ A ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）3、A1图纸幅面为（ B ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）4、A2图纸幅面为（ C ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）5、A3图纸幅面为（ D ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）6、在三面投影体系中，同一形体体的三个投影图之间具有( D )关系。 A、相类似 B、比例 C、不确定 D、三相等（中）7、在三投影面体系中，形体的（ A ）是指形体上最左和最右两点之间平行于0X轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）8、在三投影面体系中，形体的（ B ）是指形体上最前和最后两点之间平行于0Y轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C
（中）9、在三投影面体系中，形体的（ C ）是指形体上最上和最下两点之间平行于0Z轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）10、平行于V投影面而倾斜于H、W投影面的直线称为（ A ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）11、平行于H投影面而倾斜于V、W投影面的直线称为（ B ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）12、平行于W投影面而倾斜于H、V投影面的直线称为（ C ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）13、正平面必然垂直于( A )。 A、W、H面 B、W、V面 C、V、H面 D、V面 （中）14、平行于H面，同时垂直于V、W投影面的平面称为（ A ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）15、平行于V面，同时垂直于H、W投影面的平面称为（ B ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）16、平行于W面，同时垂直于H、V投影面的平面称为( C )。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（难）17、楼梯的梯段长度是指（ B ）。 A、梯段倾斜的长度 B、梯段水平投影的长度 C、梯间净空长度 D、梯段踏步宽的总和 （难）18、半砖墙实际厚（ A ）㎜。 A、115 B、178 C、240 D、370

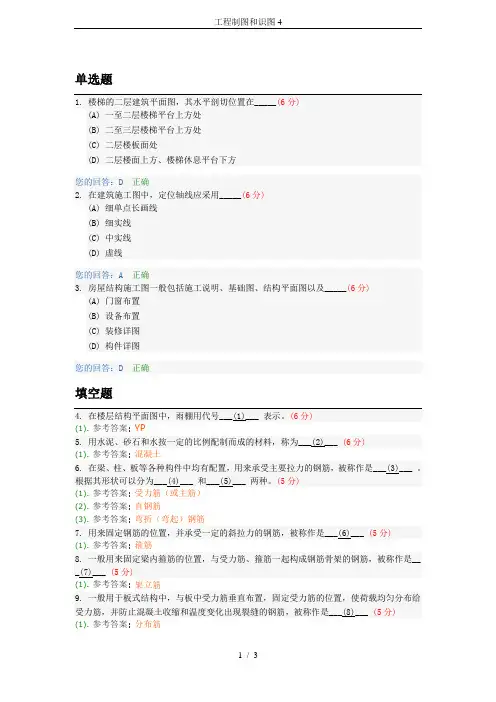

《建筑识图》题库 一、单项选择题 1、给水排水工程图常用代号图例中“——J——”表示（ C ）。 A、废水管 B、污水管 C、生活给水管 D、热水给水管 2、给水排水工程图“——RJ——”表示（ A ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 3、给水排水工程图“——W——”表示（ C ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 4、给水排水工程图“——F——”表示（ B ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。 A、青岛的黄海 B、舟山的东海 C、天津的渤海 D、西沙的南海 6、建筑施工图上一般注明的标高是（ B ）。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。 A、mm B、cm C、m D、km 8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。 A、mm B、cm C、m D、km 9、下列叙述中不正确的是（ C ）。 A、3%表示长度为100.高度为3的坡度倾斜度 B、指北针一般画在总平面图和底层平面图上 C、总平面图中的尺寸单位为毫米，标高尺寸单位为米 D、总平面图的所有尺寸单位均为米，标注至小数点后二位 10、下列立面图的图名中错误的是（ A ）。 A、房屋立面图 B、东立面图 C、⑦-----①立面图 D、A-----F立面图 11、描述建筑剖面图，下列说法正确的是（ C ） A、是房屋的水平投影 B、是房屋的水平剖面图 C、是房屋的垂直剖面图 D、是房屋的垂直投影图 12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。 A、建筑平面图 B、建筑立面图 C、总平面图 D、功能分区图 13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（ D ）。 A、-9.600 B、5.700 C、±0.000 D、-3.900 -9.6+(9.6-3.9)=-3.9 14、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。 A、结构施工图 B、建筑施工图 C、设备施工图 D、构件详图 15、建筑剖面图的剖切符号标注在（ C ）上。 A、立面图 B、标准层平面图 C、底层平面图 D、顶层平面图 16、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。 A、房屋的总体布局 B、房屋的内外形状 C、房屋内部的平面布局 D、房屋承重构件的布置 17、在建筑施工图中，标高单位为（A ） A、米 B、分米 C.、厘米D、毫米 18、结构施工图包括（C ）等。 A、总平面图、平立剖、各类详图 B、基础图、楼梯图、屋顶图
《建筑制图与识图》项目一试题1 班级学号姓名 一、填空题（每空1′共10′）： 1、投影法分为＿＿＿＿＿＿、平行投影法；其中的平行投影法有分 为＿＿＿＿＿＿、＿＿＿＿＿＿。 2、同一个物体的三个投影图的间具有“三等”关系有： ＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。 3、正投影的特性为类似性、全等性、＿＿＿＿、＿＿＿＿＿。 4、点的Y坐标，反映了该点到＿＿＿＿的距离。 5、两个重影点三个坐标是，那么＿＿＿＿个坐标是相同的。 二、选择题（每题2′共10′） 1、在三面正投影图中，侧立面图能反映形体的尺寸是（）A．长和高B．长和宽C．高和宽D．长、宽和高 2、试判断下面直线是铅垂线的是（） A．A（10，15，20）B（10，20，15）B. C(10,15,20) D(10,15,30) C. E（15，10，20）F（30，10，20） D. G(10,15,20) H(10,30,20) 3、点的Y坐标，反映了该点到（）的距离。 A OY轴 B H投影面 C V投影面 D W投影面 4、已知点E在H面上，离开正立投影面为10，点F在E下5，投影 e、f重影，F的坐标可能为（） A （20，10，0） B （20，10，-5） C （-5，10，20） D （20，-5,10） 5、10、三个投影面展开时，保持不变的是（）
A H投影面 B V投影面 C W投影面 D 无法确定 三、判断题（每题2′共10′） 1、点的投影仍然是点，直线的投影也可以是点。（） 2、中心投影法就是投射线互相平行的投影法。（） 3、垂直于一个投影面的直线，必然平行于另外两个投影面。（） 4、一般位置直线是与三个投影面都倾斜的直线。（） 5、空间直线AB⊥CD，且AB∥V面，则有ab∥cd。（） 四、补画各平面图形的第三面投影，并注明是何种位置平面。（每小题2′共6′） ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿五、判别两直线的相对位置（每小题2′共6′） ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 六、作图题（1、2、3小题各10′，4、5小题各14′，共58′）
建筑工程制图与识图试卷（一） 一、填空：(6小题×5分，共30分) 1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。 3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。 5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 二、简答题：(2小题×10分，共20分) 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 三、、选择题(2小题×3分，共6分) 已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。（）
（） 四、作图题（3小题共44分） 1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。（12分） 2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）
施工识图题库及答案 This manuscript was revised by the office on December 10, 2020.
《施工识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最符合题意，请将它选出并填入括号内） 1．国标中规定施工图中水平方向定位轴线的编号应是（C） A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母 2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线 2．索引符号图中的分子表示的是（C） A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时， 该线段实际长度是（ D ）米。 A) B) C) D) 5．门窗图例中平面图上和剖面图上的开启方向是指（ A ） A朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（C）为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（ A ） A) 8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（ B ） A)常年所剖主导风风向 B) 夏季所剖主导风风向 C) 一年所剖主导风风向 D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（ A ） A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ） A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ） A)一个梯段的步级数 B) 该层至上一层共有的步级数 C) 该层至顶层的步级数 D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（ A ） A)纵墙 B) 横墙 C) 山墙 D) 内墙 13. 施工图中标注的相对标高零点±是指（ C ） A)青岛附近黄海平均海平面 B) 建筑物室外地坪 C) 该建筑物室内首层地面 D) 建筑物室外平台 14. 计算室内使用面积的依据是（ C ） A)轴线到轴线间尺寸 B) 墙外皮到墙外皮 C) 墙内皮到墙内皮 D) 开间乘以进深 15. 建筑物的层高是指（ A ） A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（ C ） A)墙的中心线 B) 墙的对称中心线 C) 不一定在墙的中心线上 D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为，上标高为，则洞口高为（ C ）A) B) 1.900 C) D) 18. 结施中常用的构件代号DL是表示（ B ） A)地梁 B) 吊车梁 C) 大梁 D)吊梁 19. 楼梯的踏步数与踏面数的关系是（ B ） A)踏步数= 踏面数 B) 踏步数-1= 踏面数

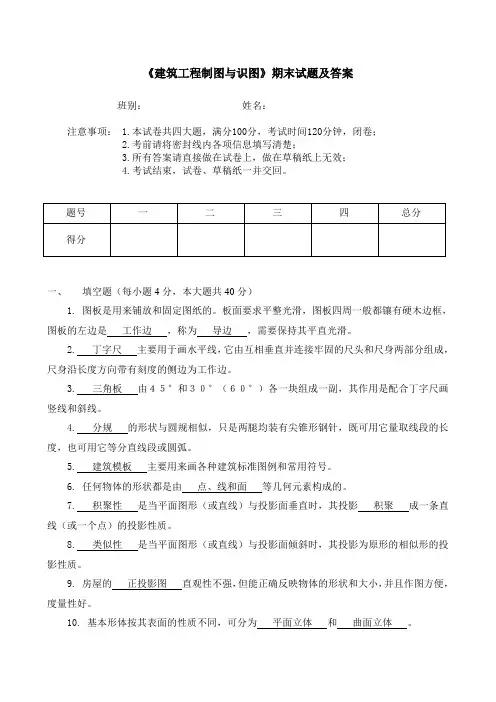

制图基本知识练习 一、填空题： 1，丁字尺由______和_______组成，用来画________的。它的材料一般由有机玻璃制成。2，使用丁字尺画线时，尺头应紧靠图板______,以______扶尺头,使尺_______移动。3，丁字尺的工作边要保证其_____________，不能用小刀靠在尺身切割纸张，不用时应将丁字尺____________________防止压弯变形。 4，一副三角板有______块，一块是_____________,另一块是________________。三角板规格较多，绘图时一般选用板面________，两直角边有______，边上有________或有____________的三角板。 5，三角板与丁字尺配合使用可画__________及与丁字尺工作边成_________________ _____等各种斜线 6，绘图笔有___________、____________、____________等。 7，直线笔又称_________是画_________的仪器，笔尖由两块钢叶片组成，用螺钉调节，控制线粗细，画线时，直线笔应位于___________内，即笔杆的前后方向与纸张保持 ______，并使直线笔往前进方向倾斜__________。画线时速度要均匀。 8，绘图小钢笔由______、________两部分组成，是用来_______、________的，也可以用来给直线笔注墨。 9，绘图墨水笔又称针管笔是专门用来_________的，使用时如发现流水不畅，可将笔 ____________，当听到管内有撞击声时，表明管已通。 10，圆规是_________和_________的工具，使用前要调整针角，使针尖_____________铅笔芯或直线笔的笔尖，取好半径，对好圆心，并使圆规略向旋转方向__________，按_________方向从__________开始画圆，画圆或画弧都应________次完成。 11，分规是_______和_________的工具，使用时，要先检查分规两腿的针尖靠拢后是否_________，用分规等分已知线段一般采用________的方法。 12，比例尺又称_________，常用的比例尺一般刻有_______种不同的比例刻度，可根据需要选用，绘图时千万不要把比例尺当三角板来画线。 13，______________上刻有多种方形孔、圆形孔、建筑图例、轴线号、详图索引号等，可用来直接绘出各种图样和符号。 14，曲线板是画_____________的专用工具，有____________和______________两种，使用曲线板时吻合的点越多越光滑，每描绘一段应不少于吻合__________点。 15，擦图片是用来___________的，使用时将应擦去的图线对准擦图片上相应的 ___________，用橡皮轻轻地擦试，为了防止图纸起毛，规定要按________方向擦。16,图纸分__________纸和___________纸两种。 17，绘图铅笔的铅芯有硬软分，用Ｈ、Ｂ表示，Ｂ前面的数字越大表示________H前面的数字越大表示________HB铅笔铅芯可在砂纸磨成圆锥形用来____________、 __________和写字；B铅笔铅芯磨成四棱锥形用来_____________。18，图纸有A0、A1、A2、A3、A4五种，它们幅面尺寸分别是______________、 ___________________、____________________、_____________________、 _______________________________。 19，每张图纸都要画图框，图框线用______________绘制，图纸分_______和 ___________两种幅面，以短边作垂直边称为___________幅面，已短边作水平边称为 _________________。 20，缩微复制的图纸，其一个边上应附有一段准确的__________，总长度应为100mm，分格为_________四个边上均应附有_____________。线宽为0.35mm伸入框内应为 _________。 21，图纸的标题栏又称图标，一般绘制在图纸的____________。根据工程需要选择确定的尺寸、格式和分区。 22，会签栏位于图纸的__________，其尺寸为100mm×20mm，栏内应填会签人员的专业、姓名、日期等。 23，工程图纸应按专业顺序编排，一般为图纸目录、总图、_____________、 ____________、_________________、_____________等。各专业的图纸，应该按图纸内容的主次关系，逻辑关系有序排列。 24，建筑工程图线一般有_______________________________________ __________波浪线等。其中波浪线是表示___________________。线宽用粗、中、细表示，它们的比例关系为_____________________。 25，同一张图纸内，相同比例的各图样线，应选用相同的_____________，相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于_________。单点长画线或双点长画线，当在较小图形绘制有困难时，可用__________代替。单点长画线或双点长画线的两端，不应是________。点画线与点画线交接点应是____________交接。 26，图纸上书写的文字、数字或符号，均应字体_____,笔画______排列_______，间隔_________。文字的字高是字宽的_________，如字高为H则字宽为_________书写采用 __________字体。 27，汉字的基本笔画是___________________________________________________。28，字母如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜_________。数量的数值注写，应采用___________数字，当注写数字小于1时，必须写出_______，小数点采用圆点，齐基准线书写。 29，图样的比例应为__________________的线性尺寸之比，它通长有3种比例即原比例，，____________，1：100是________比例，比例宜注在图名的_________，字的基准线应取平，比例的字高宜比图名的字高______________。 30，图样上的尺寸，包括_______________________________________。 31，尺寸界线用来限定所注尺寸的_________，用________绘制，一般应与被注长度 ________，其一端应离开图样轮廓线不小于_____，另一端宜超出尺寸线_________，图样轮廓线可用作____________。
