《电路及磁路》实验考试
————电感线圈参数测定姓名班级学号得分
一、实验接线(40分) 得分：
镇
流
器
二、测量数据（30分）得分：
三、安全防护及实验台整理（20分）得分：
四、回答问题（10分）得分：
根据实验数据计算该镇流器的负载阻抗角是多少？
电感计算公式（转载） 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Microl对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l 其中 μ0 为真空磁导率=4π*10(-7)。（10的负七次方） μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
电磁场实验螺管线圈阻抗参数的测量 一、实验目的 1. 测量线圈的直流电阻； 2.测量空芯线圈的电感； 3. 测量有铁芯时线圈的电感。 二、实验原理 通过在线圈两端施加电压，并测出通过线圈的电流，然后电压除以电流得到线圈的阻抗。先给线圈施加一个直流电压，用电压除以电流测得该线圈的直流电阻。由于实验用的线圈是密绕的，其直流电阻和交流电阻可以认为近似相等，设为R。然后利用实验时提供的函数发生器，给该线圈施加交流电压U，并改变电压频率f，记录此时通过线圈的电流I。通过公式可以计算出电感L： L=U2 I2 ?R2 2πf 三、实验任务 （1）测量空芯螺管线圈的直流电阻 接入直流电压源，电压表和电流表均在直流档。接线如下所示。 调节直流电压源，使得通过线圈的电流为0.4A，测得线圈两端的电压，计算出线圈的
直流电阻。 （2）测量空芯螺管线圈的交流电阻 用函数发生器代替上图中的直流电压源，电压表和电流表切换到交流档傻瓜。 调节函数发生器使其产生的正弦电压的峰峰值为20V，依次调节正弦电压的频率为100Hz、200Hz、500Hz和1000Hz，同时记录在各个频点下通过线圈的电流和线圈两端的电压，数据记录如附页。 四、实验仪器 （1）HEWLETT33120A型函数发生器 所产生的正弦波频率：100μHz~15MHz；赋值：V pp=20V （2）直流电压源 （3）万用表2台 （4）被测空芯螺线管线圈、铁芯 五、注意事项 （1）通电之前请确认万用表档位选择是否正确，测电压需放在电压档，测电流需放在电流档，并且注意交直流的选择。 （2）在对测量值未知的情况下，应从最大档位开始选择，然后根据测量结果逐步选择较小档位。 六、数据处理 1.直流电阻测量 由直流电压与电流的测量值可得：R=U I =7.40 0.4 =18.5Ω 2.交流电感测量(空芯时) 数据处理中使用了以下计算公式：L=1 2πf U I 2 ?R2 将处理结果汇总入下数据表格中：
导线线径与电流规格表 绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导 线(铝芯/铜芯)载流量的估算 方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在省供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系 导线截面(平方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。(看不懂没关系,多数情况只要查上表就行了)。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l ，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。 表格为导线在不同温度下的线径与电流规格表。 （请注意：线材规格请依下列表格，方能正常使用）
变压器主要技术参数的含义 说明：读书时，很多人对变压器、电机很难理解，当你有工作经验后，再来看下这些知识，你会有更深的理解。 (1)额定容量SN：指变压器在铭牌规定条件下，以额定电压、额定电流连续运行时所输送的单相或三相总视在功率。 (2)容量比：指变压器各侧额定容量之间的比值。 (3)额定电压UN．指变压器长时间运行，设计条件所规定的电压值（线电压）。 (4)电压比（变比）：指变压器各侧额定电压之间的比值。 (5)额定电流IN：指变压器在额定容量、额定电压下运行时通过的线电流。 (6)相数：单相或三相。 (7)连接组别：表明变压器两侧线电压的相位关系。 (8)空载损耗（铁损）Po：指变压器一个绕组加上额定电压，其余绕组开路时，变压器所消耗的功率。变压器的空载电流很小，它所产生的铜损可忽略不计，所以空载损耗可认为是变压器的铁损。铁损包括励磁损耗和涡流损耗。空载损耗一般与温度无关，而与运行电压的高低有关，当变压器接有负荷后，变压器的实际铁芯损耗小于此值。 (9)空载电流Io%：指变压器在额定电压下空载运行时，一次侧通过的电流。不是指刚合闸瞬间的励磁涌流峰值，而是指合闸后
的稳态电流。空载电流常用其与额定电流比值的百分数表示，即 Io%=Io/I
N×100% (10)负荷损耗Pk（短路损耗或铜损）：指变压器当一侧加电压而另一侧短接，使电流为额电流时（对三绕组变压器，第三个绕组应开路），变压器从电源吸取的有功功率。按规定，负荷损耗是折算到参考温庋(75℃)下的数值。因测量时实为短路状态，所以又称为短路损耗。短路状态下，使短路电流达额定值的电压很低，表明铁芯中的磁通量很少，铁损很小，可忽略不计，故可认为短路损耗就是变压组（绕组）中的损耗。 对三绕组变压器，有三个负荷损耗，其中最大一个值作为该变压器的额定负荷损耗。负荷损耗是考核变压器性能的主要参数之一。实际运行时的变压器负荷损耗并不是上述规定的负荷损耗值，因为负荷损耗不仅取决于负荷电流的大小，而且还与周围环境温度有关。 负荷损耗与一、二次电流的平方成正比。 (11)百分比阻抗（短路电压）：指变压器二次绕组短路，使一次侧电压逐渐升高，当二次绕组的短路电流达到额定值时，此时一次侧电压与额定电压的比值（百分数）。 变压器的容量与短路电压的关系是：变压器容量越大，其短路电压越大。 (12)额定频率：变压器设计所依据的运行频率，单位为赫兹(Hz)，我国规定为50H。 (13)额定温升TN：指变压器的绕组或上层油面的温度与变
加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力I= 通过电流(A)
一、电感器的定义 1.1 电感的定义： 电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。 当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。 总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。 由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。 1.2 电感线圈与变压器 电感线圈：导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。一般情况，电感线圈只有一个绕组。 变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。 1.3 电感的符号与单位 电感符号：L
实验八 电路参数的测定 一、实验目的 1． 用万用表和示波器测量一个电感线圈的参数。 2． 用串联谐振测电感线圈的参数 3． 加深了解R 、L 、C 元件端电压与电流间的相位关系。 4． 加深理解电路发生谐振的条件、特点、掌握电路品质因数的物理意义 及其测定方法。 二、实验原理 （一）正弦交流电可用三角函数形式来表示，即由最大值（U m 或I m ）、频率（或角频率ω=2πf ）和初相位三要素来决定。在正弦稳态电路的分析中，由于电路中各处的电压、电流都是同频率的交流电，所以电流、电压可用相量来表示。 在频率较低的情况下，电阻元件通常略去其分布电感及分布电容的影响，而看成是纯电阻。此时其端电压与电流的相量形式是： ??=I R U ，式中R 为线性电阻元件。?U 之? I 间无相位差，故电阻元件 的阻值与频率无关。 电容元件在低频时也可略去其分布电感及电容极板间介质的功率损耗的影响，因而可认为只具有电容C 。在正弦稳态条件下，流过电容的电流与电压之间的相量形式是： ? ? ? ==I C j I Z U C ω1 ，式中C Z 为电容的阻抗。 电感元件因其由导线绕成，导线有电阻，在低频时如略去其分布电容，则它仅由电阻R L 和电感L 组成。其端电压与电流的相量形式是： ? ??+==I L j r I Z U L L )(ω，式中L Z 为电感的阻抗。 阻抗Z 是一个复数，所以又称为复数阻抗，即 Z Z z Z j Z Z I U Z ωω?∠+∠=∠== ? ? sin cos
式中，阻抗的模I U Z=， i u Z ? ? ?- =为此端口的电压与电流的相位差。 图8—1 对于图8—1所示R、L串联电路，它的输入阻抗Z可以求得为 () Z i L Z I U L j R r Z? ω∠ = = Ω + + = ? ? ) ( 得 z L Z R r? cos = +， z Z L? ωsin =。 即可求出电感的参数： R Z r z L - =? cos ω ?/ sin z Z L= 式中ω=2πf 图8—2 （二）对于图8—2所示的R、L、C串联电路，它的它的输入阻抗Z可以求得为
电感线圈匝数的计算公式 计算公式：N＝0.4(l/d)开次方。N一匝数，L一绝对单位，luH=10立方。d-线圈平均直径(Cm) 。 例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。在计算取值时匝数N取略大一些。这样制作后的电感能在一定范围内调节。 制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。 第一批加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定
研究报告单相变压器的参数测定实验单相变压器实验设计方案 系别:工学院 专业:智能检测 姓名:关济凯 学号:2010016011 单相变压器实验 一、实验目的 1、通过空载试验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。 2、通过短路试验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。 二、实验线路 单相变压器的空载试验和短路试验的接线图分别为图一、图二，功率表的内部等效结构如图三。 图一单相变压器空载试验 图二单相变压器短路试验
图三功率表内部等效结构图 三、实验内容 1、测定变比 接线如图一所示，电源经调压器Ty接至低压绕组，高压绕组开路，合上电源闸刀K，将低压绕组外加电压，并逐渐调节Ty，当调至额定电压U的50%附近N 时，测量低压绕组电压Uax及高压绕组电压U。调节调压器，增大U记录三，AXN 组数据填入表一中。 表一测变比数据 UAX 变比K=序号 U ( V ) Uax ( V ) AXUax 2、空载实验 接线如图一所示，电源频率为工频，波形为正弦波，空载实验一般在低压侧进行，即:低压绕组(ax)上施加电压，高压绕组(AX)开路，变压器空载电流Io = ( 2.5,10%)IN，据此选择电流表及功率表电流线圈的量程。变压器空载运行的功率因素甚低，一般在0.2以下，应选用低功率因素瓦特表测量功率，以减小测量误差。 变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时，电流表功率电流线圈被冲击电流所损坏，合上电源开关K后，调节变压器从0.5UN到1.2UN，测量空载电压Uo，空载电流Io，空载功率Po，读取数据6,7组，记录到表二中。 表二空载试验数据
电感线圈匝数的计算公式 Prepared on 22 November 2020
电感线圈匝数的计算公式 计算公式：N＝(l/d)开次方。N一匝数，L一绝对单位，luH=10立方。d-线圈平均直径(Cm)。 例如，绕制L＝的电感线圈，取平均直径d=，则匝数N＝3匝。在计算取值时匝数N取略大一些。这样制作后的电感能在一定范围内调节。 制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。 第一批加载其电感量按下式计算:线圈公式 阻抗(ohm)=2**F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此： 电感量(mH)=阻抗(ohm)÷(2*÷F(工作频率)=360÷(2*÷= 据此可以算出绕线圈数： 圈数=[电感量*{(18*圈直径(寸))+(40*圈长(寸))}]÷圈直径(寸) 圈数=[*{(18*+(40*}]÷=19圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl 空心电感计算公式：L(mH D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式:
l=*D*N*N)/(L/D+ 线圈电感量l单位:微亨 线圈直径D单位:cm 线圈匝数N单位:匝 线圈长度L单位:cm 频率电感电容计算公式: l=[(f0*f0)*c] 工作频率:f0单位:MHZ本题f0=125KHZ= 谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q 值决定 谐振电感:l单位:微亨 线圈电感的计算公式 作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用:(IRON) L=N2．ALL=电感值（H) H-DC=πNI/lN=线圈匝数(圈) AL=感应系数 H-DC=直流磁化力I=通过电流(A) l=磁路长度（cm) l及AL值大小，可参照Microl对照表。例如:以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nH L=33．2=≒1μH 当流过10A电流时，其L值变化可由l=(查表)
110kv电力变压器技术参数表
110kV级油浸式电力变压器返回产品列表 产品图片 产品概述 110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。产品已通过两部鉴定，2002年度国家监督抽查合格。 结构特征 1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。 2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。 3、变压器器身压紧结构采用整圆绝缘压板。套装工艺采用绕组整体组装，从而提高了产品的可靠性。 4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。 5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。 引用标准 GB1094.1-1996 电力变压器总则 GB1094.2-1996 电力变压器温升 GB1094.3-2003 电力变压器绝缘水平和绝缘试验 GB1094.5-2003 电力变压器承受短路能力 GB6451-2008油浸式电力变压器技术参数和要求 型号参数 (一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器

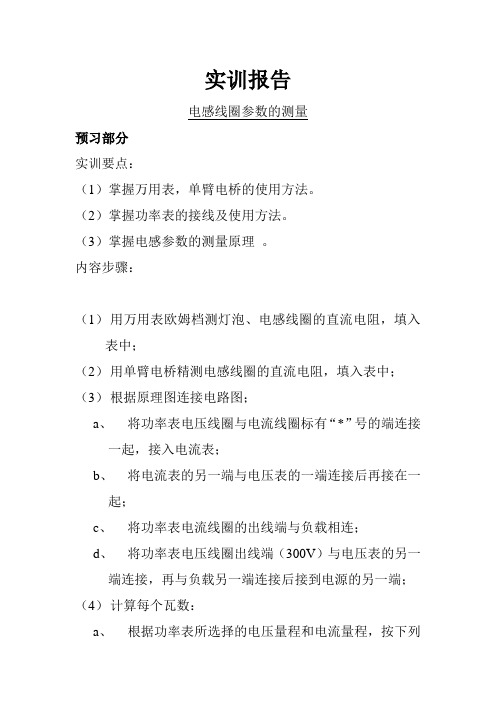

电感线圈参数的测量 一、实训目的： （1）掌握万用表、单笔电桥的使用方法； （2）掌握功率表的接线及使用方法； （3）掌握电感参数的测量原理； 二、实训器材： 功率表（电压量程为150V、300V、600V，电流量程为0.5A、1.0A）1个电压表（量程为450V）1个电流表（量程为300mA）1个灯泡（15W/220V）1个电感线圈（20W的镇流器）1个单臂电桥1块万用表1块导线若干 1、单臂电桥：
这样待测电阻可以由、的比率与的乘积决定，因此通常称、所在的桥臂为比率臂，称所在的桥臂为测定臂。 2、功率表： 功率表连接负载图
（1）根据功率表所选择的电压量程和电流量程，按下列公式计算： C=U N * I N （W/格） 三、实训原理： 该实训通过功率表、电压表、电流表分别测量负载（灯泡和电感线圈）的功率、电压、电流，然后通过计算，得出电路的功率印数和电感线圈的电感参数。 四、实训步骤： （1）用万用表欧姆档测灯泡、电感线圈的直流电阻，填入表中； （2）用单臂电桥精测电感线圈的直流电阻，填入表中； （3）根据原理图连接电路图； a、将功率表电压线圈与电流线圈标有“*”号的端连接一起，接入电流表； b、将电流表的另一端与电压表的一端连接后再接在一起； c、将功率表电流线圈的出线端与负载相连； d、将功率表电压线圈出线端（300V）与电压表的另一端连接，再与负载另一端连接后 接到电源的另一端； （4）计算每个瓦数： a、根据功率表所选择的电压量程和电流量程，按下列公式计算： C=U N * I N （W/格） b、根据系数C和功率表指示格数，算出实际功率P=C x 格数
电感线圈电感量计算公式 电感量按下式计算:线圈公式 阻抗（ohm）=2*3.14159*F（工作频率）*电感量（mH），设定需用360ohm阻抗，因此：电感量（mH）=阻抗（ohm）÷（2*3.14159）÷F（工作频率）=360÷（2*3.14159）÷7.06=8.116mH 据此可以算出绕线圈数： 圈数=[电感量*{（18*圈直径（吋））+（40*圈长（吋））}]÷圈直径（吋） 圈数=[8.116*{（18*2.047）+（40*3.74）}]÷2.047=19圈 空心电感计算公式：L（mH）=（0.08D.D.N.N）/（3D+9W+10H） D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=（0.01*D*N*N）/（L/D+0.44） 线圈电感量l单位:微亨 线圈直径D单位:cm 线圈匝数N单位:匝 线圈长度L单位:cm 频率电感电容计算公式: l=25330.3/[（f0*f0）*c] 工作频率:f0单位:MHZ本题f0=125KHZ=0.125 谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q 值决定 谐振电感:l单位:微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用:（IRON） L=N2．ALL=电感值（H） H-DC=0.4πNI/lN=线圈匝数（圈） AL=感应系数 H-DC=直流磁化力I=通过电流（A）
l=磁路长度（cm） l及AL值大小，可参照Microl对照表。例如:以T50-52材，线圈5圈半，其L值为T50-52（表示OD为0.5英吋），经查表其AL值约为33nH L=33．（5.5）2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74（查表） H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后） 即可了解L值下降程度（μi%） 2。介绍一个经验公式 L=（k*μ0*μs*N2*S）/l 其中 μ0为真空磁导率=4π*10（-7）。（10的负七次方） μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1 N2为线圈圈数的平方 S线圈的截面积，单位为平方米 l线圈的长度，单位为米 k系数，取决于线圈的半径（R）与长度（l）的比值。 计算出的电感量的单位为亨利。
常用电感参数 来源：https://www.doczj.com/doc/7914062766.html, | 时间：2008年11月17日 电感参数 1 电感量L及精度 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。电感线圈的用途不同，所需的电感量也不同。例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho 电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。对振荡线圈要求较高，为o．2-o．5％。对耦合线圈和高频扼流圈要求较低，允许10—15％。对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o 2 感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3 品质因素Q 线圈的品质因数 品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。Q 值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。 线圈的品质因数为： Q=ωL/R 式中： ω——工作角频； L——线圈的电感量； R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。" 为了提高线圈的品质因数Q，可以采用镀银铜线，以减小高频电阻；用多股的绝缘线代替具有同样总裁面的单股线，以减少集肤效应；采用介质损
变压器、电感器、线圈等磁性元件各项测量参数说明 1．圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。 2．相位PH：绕线方向。检测变压器主次级的绕线方向。 3．电感量Lx：电压与电流时间变化率的比例系数（e=L）。检测铁芯的导磁 系数μ、机械尺寸、完整性以及绝对绕线圈数。 4．电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。 5．漏电感LK：漏磁束切割形成的等效电感量。检测铁芯的导磁系数μ以及绕线 形成的耦合系数。 6．品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。 7．线圈间分布电容量Cp：线圈间杂散静电容。检测线圈间的距离、绝缘材料及隔离设计。8．直流电阻DCR：铜线电阻。检测PIN焊点、铜线材料、设计线长、断短路等。 9．交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。除了检 测铜线外，还检测铁芯材料的磁化及绝缘。 10．阻抗Zx：变压器的交流绝对阻抗。 11．平衡BL：变压器绕组中某两组之间的平衡测试。检测电感平衡、漏感平衡、电阻平衡。12．出脚短路PS：不导通出脚之间的短路。检测线圈间的漆包或焊锡造成的短路。 变压器测量常见问题处理 1. 变压器电感测量值与验收厂商之测量值相差较大，造成退货。 当生产商使用仪器与验收厂商所使用仪器系统不同时，若产品本身呈非线性特性或设定测试范围超 出线性范围 （生产或验收厂商），有可能因测试电流（磁场强度）大小不同而得到不同的测量结果。 处理方法为供求双方应使用相同测试电流模式。 2. 电感、直流电阻（DCR）或圈数比测量误差。 一般测量误差均来自接触不良或测试频率超过线圈之谐振频率。造成这种接触不良大概有以下 几种情形： ①变压器出脚变形、弯曲。处理方法为加强整脚作业或调整治具推力。 ②变压器出脚上附着绝缘漆。处理方法为测试前先进行去除油漆作业，保证出脚洁净。 ③治具气压不足，推柄松动或调整不妥。处理方法为定期检查气压，合理调整推柄距离。 ④治具弹片（探针）变形或沾附杂质污垢。处理方法为定期清理弹片（探针）表面或更换治 具。
电感线圈匝数的计算公 式 -CAL-FENGHAI.-(YICAI)-Company One1
电感线圈匝数的计算公式 计算公式：N＝(l/d)开次方。N一匝数， L一绝对单位，luH=10立方。d-线圈平均直径(Cm) 。例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。在计算取值时匝数N取略大一些。这样制作后的电感能在一定范围内调节。 制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。 第一批加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ = 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷ 圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。。空心线圈电感量计算公式: l=*D*N*N)/(L/D+ 线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm 频率电感电容计算公式: l=[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位:PF 本题建义 c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：299 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL 值约为33nH L=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI / l = ×××10 / = （查表后）即可了解L值下降程度(μi%)
2012-2013 学年 2＿学期 山东科技大学电工电子实验教学中心 创新性实验研究报告 实验项目名称＿＿电感线圈参数测量＿＿＿ 组长姓名学号 联系电话 1 E-mail 成员姓名学号2成员姓名学号 专业自动化班级11级2班 指导教师及职称 2013年 6 月19 日
本实验通过测量电感线圈的功率，电流及两端电压，根据公式P=I2R计算得电感线圈的电阻；根据公式│Z│=│U/ I│=√[R2+(WL)2]，计算得到电感线圈的自感系数。 二、实验目的 掌握电感参数的测量原理，掌握功率表的使用方法，选用更精确的方法测量电感线圈参数。 三、实验场地及仪器、设备和材料： 试验场地：11# 422 仪器、设备和材料：功率表一个 电压表一个 电流表一个 电感线圈一个 调压器（作为三表法测量电感线圈参数的电源）一台 导线若干 四、实验内容 1、实验原理 三表法测量电感线圈的原理如右图 根据三表读数 由下式计算出电感线圈参数R和L R=P/ I2 L=1/2πf√[(U/I)2-R2
3、实验步骤 1、将单相调压器接到220V、50Hz的交流电源上，按上图接好电路，单项调压器要在零位。 2、升高调压器输出电压，同时观察三表读数。记录在表内。 3、根据测量结果，分别计算电感线圈参数 测量值功率 P（w） 0.8 1.3 1.9 2.5 2.8 3.1 3.4 4.1 5.1 5.9 电流 I（A） 0.111 0.137 0.164 0.190 0.198 0.210 0.217 0.240 0.268 0.285 电压 U(V) 10.3 12.7 15.3 17.7 18.8 19.9 20.7 22.9 25.5 27.2 计算值电阻 R(Ω) 64.93 69.26 70.64 69.25 71.42 70.29 72.20 71.18 71.01 72.64 自感 系数 L（H） 0.211 0.196 0.194 0.198 0.199 0.202 0.198 0.202 0.202 0.197
变压器铭牌各参数是何含义？型号各字母是何含义？根据接线组别画出高、中、低三侧相电压相量图？ 答：（1）铭牌各参数的含义： A 额定容量（S N）：指变压器在厂家铭牌规定的条件下，在额定电压、额定电流连续运行时所输送的容量。 B 额定电压（U N）：指变压器厂时间运行时，所能承受的工作电压（铭牌上的U N为变压器分接开关中间分接头的额定电压值）。 C 额定电流（I N）：指变压器在额定容量下，允许长期通过的电流。 D 容量比：指变压器各侧额定容量之比。 E 电压比（变比）：指变压器各侧额定电压之比。 F 铜损（短路损失）：指变压器一、二次电流流过一、二次绕组，在绕组电阻上所消耗的能量之和。 G 铁损：指变压器在额定电压下（二次开路）铁芯中消耗的功率，包括激磁损耗和涡流损耗。 H 百分阻抗（短路电压）：指变压器二次短路，一次施加电压并慢慢使电压加大，当二次产生的短路电流等于额定电流时，一次施加的电压。 U K==短路电压/额定电压×100％ 三绕组变压器的百分阻抗有；高中压、高低压、中低压绕组间三个百分阻抗。测量高中压绕组间的百分阻抗时，低压绕组须开路；其它的依此类推。 （2）型号各字母的含义： S —在第一位代表三相，在第三、第四位则代表三绕组。 F —代表油浸风冷。 Z —代表有载调压。 J —代表油浸自冷。 L —代表铝绕组或防雷。 P —代表强油循环风冷。 D —代表单相，在末位表示移动式。 O —代表自耦，在第一位代表降压，在末位表示升压。 X —代表消弧线圈。 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？ D S J L Z SC SG JMB YD BK(C) DDG D-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注
10种线圈电感量的计算 在开关电源电路设计或电路试验过程中，经常要对线圈或导线的电感以及线圈的匝数进行计算，以便对电路参数进行调整和改进。下面仅列出多种线圈电感量的计算方法以供参考，其推导过程这里不准备详细介绍。 在进行电路计算的时候，一般都采用SI国际单位制，即导磁率采用相对导磁率与真空导磁率的乘积，即：μ=μrμ0 ，其中相对导磁率μr是一个没有单位的系数，μ0真空导磁率 的单位为H/m。 几种典型电感 1、圆截面直导线的电感 其中： L：圆截面直导线的电感 [H] l：导线长度 [m] r：导线半径 [m] μ0 ：真空导磁率，μ0=4π10-7 [H/m] 【说明】 这是在 l>> r的条件下的计算公式。当圆截面直导线的外部有磁珠时，简称磁珠，磁珠的电感是圆截面直导线的电感的μr倍， μr是磁芯的相对导
磁率，μr=μ/μ0 ， μ为磁芯的导磁率，也称绝对导磁率， μr是一个无单位的常数，它很容易通过实际测量来求得。 2、同轴电缆线的电感 同轴电缆线如图2-33所示，其电感为： 其中： L：同轴电缆的电感 [H] l：同轴电缆线的长度 [m] r1 ：同轴电缆内导体外径 [m] r2：同轴电缆外导体内径 [m] μ0：真空导磁率，μ0=4π10-7 [H/m] 【说明】 该公式忽略同轴电缆外导体的厚度。
3、双线制传输线的电感 其中： L：输电线的电感 [H] l：输电线的长度 [m] D：输电线间的距离 [m] r：输电线的半径 [m] μ0：真空导磁率，μ0=4π10-7 [H/m] 【说明】 该公式的应用条件是： l>> D ，D >> r 。
电感线圈式车辆检测器线圈施工规范 规范化线圈施工是保证系统长期稳定运行的重要环节，由于环形线圈车辆检测器是一种高精度的测量传感器，对线圈参数指标的要求很高，严格的工程质量把关可以起到事半功倍的效果。 这里特别提醒集成商和工程商一定要重视线圈质量，因为封路手续、路面切割费用、线材消耗、线圈寿命等均非常消耗人力和物力，为了对甲方的工程质量负责，降低自身的维护成本，尽量做到一次成功，避免返工现象的发生。 1线圈材料 一般可选用聚乙烯AWG16~22，截面积≥1.5m㎡的多芯高温防腐蚀专用地埋感应电缆，不推荐使用PVC绝缘线。 2 线圈形状及开槽方法 线圈一般为矩形，每个线圈的4个拐角处应45度倒角避免尖角割伤电缆，4个三角区域锯缝开槽时不可切通，否则经车辆反复碾压该部分可能成为浮块而造成道路损坏。 ①矩形线圈线槽截面示意图 ②道路地面开槽方法俯视图
对于交通流量参数检测系统和测速系统，通常每个车道需布置前后2个线圈，注意2个线圈的尺寸、匝数应基本保证一致，中心距一般≥4m，否则可能影响系统测速精度。如果检测截面需多个感应线圈，则所有线圈的尺寸和匝数也应尽量保证一致。 3 线圈施工步骤 （1）检测域选取 根据工程项目要求选取道路检测截面，现场选取昼夜时间段，使用预制感应线圈、数字万用表和电感量表逐个测量检测域内电磁干扰信号强度，如果检测域内电磁环境符合有关指标要求，可确定此段路面为适合的检测点；如果不符合，则需查找干扰源并处理好后方能确定。 （2）路面画线 根据车道宽度和检测对象要求，确定线圈规格尺寸及匝数，进行路面画线，拐角处45度倒角，避免尖角损坏电缆护套。 （3）锯缝开槽与清理 槽深以下线后最上层电缆距地面30mm为宜，矩形线圈线槽深度一般为50~80mm，宽度为4~6mm，由电缆直径决定。馈线线槽须按规范走向路径切割，宽度一般为8~12mm，略大于双绞电缆直径。线槽切割完成后，应去除槽内锐角、清理碎渣、烘干，保证槽底平整。 （4）铺装线圈电缆 从槽内自下而上逐层排线、压实，直至完成设计总匝数，每个感应线圈（包括矩形线圈和馈线两部分）推荐使用整根电缆，中间无接头。如果馈线较长（超过50米）确实需要转接时，尽可能在路边离线圈较近的地方接线，馈线应采用截面积较大（≥1.5m㎡）的多芯铜导线双绞而成，屏蔽双绞线效果更好，接头
