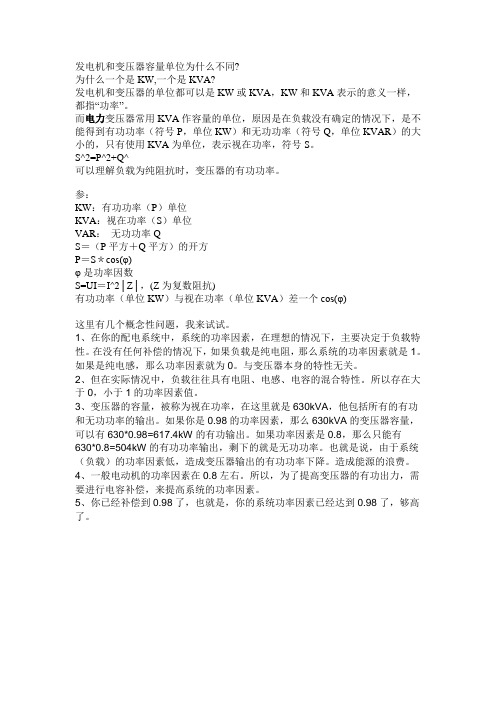

发电机和变压器容量单位为什么不同?
为什么一个是KW,一个是KVA?
发电机和变压器的单位都可以是KW或KVA，KW和KVA表示的意义一样，都指“功率”。
而电力变压器常用KVA作容量的单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KVAR）的大小的，只有使用KVA为单位，表示视在功率，符号S。
S^2=P^2+Q^
可以理解负载为纯阻抗时，变压器的有功功率。
参：
KW：有功功率（P）单位
KVA：视在功率（S）单位
VAR：无功功率Q
S＝（P平方＋Q平方）的开方
P＝S＊cos(φ)
φ是功率因数
S=UI＝I^2│Z│，(Z为复数阻抗)
有功功率（单位KW）与视在功率（单位KVA）差一个cos(φ)
这里有几个概念性问题，我来试试。
1、在你的配电系统中，系统的功率因素，在理想的情况下，主要决定于负载特性。在没有任何补偿的情况下，如果负载是纯电阻，那么系统的功率因素就是1。如果是纯电感，那么功率因素就为0。与变压器本身的特性无关。
2、但在实际情况中，负载往往具有电阻、电感、电容的混合特性。所以存在大于0，小于1的功率因素值。
3、变压器的容量，被称为视在功率，在这里就是630kVA，他包括所有的有功和无功功率的输出。如果你是0.98的功率因素，那么630kVA的变压器容量，可以有630*0.98=617.4kW的有功输出。如果功率因素是0.8，那么只能有
630*0.8=504kW的有功功率输出，剩下的就是无功功率。也就是说，由于系统（负载）的功率因素低，造成变压器输出的有功功率下降。造成能源的浪费。4、一般电动机的功率因素在0.8左右。所以，为了提高变压器的有功出力，需要进行电容补偿，来提高系统的功率因素。
5、你已经补偿到0.98了，也就是，你的系统功率因素已经达到0.98了，够高了。
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表
示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S
功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功
率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力
系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率
因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增
加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。
(1) 最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。(我们日常用户的电能表计量的是有功功率，而没有计量无功功率，因此没有说使用70个单位而却要付100个单位的费用的说法，使用了70个单位的有功功率，你付的就是70个单位的消耗)在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。
(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
(3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。
电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。由于减少了无功功率在电网中的流动，因此可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这就是无功补偿的效益。无功补偿的主要目的就是提升补偿系统的功率因数。因为供电局发出来的电是以KVA或者MVA来计算的，但是收费却是以KW，也就是实际所做的有用功来收费，两者之间有一个无效功率的差值，一般而言就是以KVAR为单位的无功功率。大部分的无效功都是电感性，也就是一般所谓的电动机、变压器、日光灯……，几乎所有的无效功都是电感性，电容性的非常少见。也就是因为这个电感性的存在，造成了系统里的一个KVAR 值，三者之间是一个三角函数的关系：
KVA的平方=KW的平方+KVAR的平方
简单来讲，在上面的公式中，如果今天的KVAR的值为零的话，KVA就会与KW相等，那么供电局发出来的1KVA的电就等于用户1KW的消耗，此时成本效益最高，所以功率因数是供电局非常在意的一个系数。用户如果没有达到理想的功率因数，相对地就是在消耗供电局的资源，所以这也是为什么功率因数是一个法规的限制。目前就国内而言功率因数规定是必须介于电感性的0.9～1之间，低于0.9时需要接受处罚。
供电局为了提高他们的成本效益要求用户提高功率因数，那提高功率因数对我们用户端有什么好处呢？
①通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。
②藉由良好功因值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③可以增加系统的裕度，挖掘出了发供电设备的潜力。如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。
举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：
补偿前：1000×0.8=800KW
补偿后：1000×0.98=980KW
同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。
④减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。
此外，有些电力电子设备如整流器、变频器、开关电源等；可饱和设备如变压器、电动机、发电机等；电弧设备及电光源设备如电弧炉、日光灯等，这些设备均是主要的谐波源，运行时将产生大量的谐波。谐波对发动机、变压器、电动机、电容器等所有连接于电网的电器设备都有大小不等的危害，主要表现为产生谐波附加损耗，使得设备过载过热以及谐波过电压加速设备的绝缘老化等。
并联到线路上进行无功补偿的电容器对谐波会有放大作用，使得系统电压及电流的畸变更加严重。另外，谐波电流叠加在电容器的基波电流上，会使电容器的电流有效值增加，造成温度升高，减少电容器的使用寿命。
谐波电流使变压器的铜损耗增加，引起局部过热、振动、噪音增大、绕组附加发热等。
谐波污染也会增加电缆等输电线路的损耗。而且谐波污染对通讯质量有影响。当电流谐波分量较高时，可能会引起继电保护的过电压保护、过电流保护的误动作。
因此，如果系统量测出谐波含量过高时，除了电容器端需要串联适宜的调谐（detuned）电抗外，并需针对负载特性专案研讨加装谐波改善装置。
为什么说提高用户的功率因数可以改善电压质量？
电力系统向用户供电的电压，是随着线路所输送的有功功率和无功功率变化而变化的。当线路输送一定数量的有功功率是，如输送的无功功率越多，线路的电压损失越大。即送至用户端的电压就越低。如果110KV以下的线路，其电压损失可近似为：△U=(PR+QX)/Ue
其中：△U－线路的电压损失，KV
Ue－－线路的额定电压，KV
P－－线路输送的有功功率，KW
Q－－线路输送的无功功率，KVAR
R—线路电阻，欧姆
X－－线路电抗，欧姆
由上式可见，当用户功率因数提高以后，它向电力系统吸取的无功功率就要减少，因此电压损失也要减少，从而改善了用户的电压质量。
----------------------------
在直流电路里，电压乘电流就是有功功率。但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
功率的标称：以千瓦（kW）为单位的是有功功率，以千伏安(kVA)为单位的是视在功率。
变压器的额定容量均是以视在功率来做为功率标称的。
也就是说1kVA是变压器的额定容量，是以视在功率来做为功率标称的。
视在功率
交流电路中总电压与总电流有效值的乘积叫做视在功率，即：S=UI。
视在功率、有功功率和无功功率构成一个直角三角形，我们称为功率三角形。
电功率分为有功功率（P）和无功功率（Q），二者的向量和就是视在功率（S），其实就是三角函数的关系：S=根号（P的二次方+Q的二次方）。
变压器的视在功率就是指变压器传递的总功率，有功功率和无功功率是根据负荷的特性改变的。视在功率的单位是V A（付安），有功功率是W（瓦），无功功率是Var（乏）。
发电机和变压器的单位都可以是KW或KV A，KW和KV A表示的意义一样，都指“功率”。
而电力变压器常用KV A作容量的单位，原因是在负载没有确定的情况下，是不能得到有功功率（符号P，单位KW）和无功功率（符号Q，单位KV AR）的大小的，只有使用KV A为单位，表示视在功率，符号S。S^2=P^2+Q^
可以理解负载为纯阻抗时，变压器的有功功率。
1KV A=1KW,物理课中应该学过功率P=U*I吧?P的单位是W,U的单位是V,I的单位是A,所以1W=1V*1A
在设备铭牌标示上,KV A用来表示实在功率,即设备的容量,KW用来表示有功功率,这是我们的习惯.
参：
KW：有功功率（P）单位
KV A：视在功率（S）单位
V AR：无功功率Q
S＝（P平方＋Q平方）的开方
P＝S＊cos(φ)
φ是功率因数
S=UI＝I^2│Z│，(Z为复数阻抗)
有功功率（单位KW）与视在功率（单位KV A）差一个cos(φ)
无功补偿0.98指的就是无功补偿之后功率因数达到0.98。
变压器没有无功补偿时功率因数由负荷决定。电机等感性负荷多，则功率因数低。大鹏和小鸟回答错误！
功率因数=有功功率Q/视在功率S
S=UI
P=Scosψ=UIcosψ,cosψ 为功率因数
Q=Ssinψ=UIsinψ
电能的单位是KW*h,不是KW/h
回答者：newtonhaozd|五级| 2010-7-12 20:38
变压器的功率因数和负载的性质有关，功率因数=有功电能/2根号[有功电能的平方+无功电能的平方]{电能常用单位KW/h}。
补偿和没有补偿你在变压器的输入电流方面观察是大不一样的。补偿后相同功率的负载，变压器的输入电流减少了。
结论是对变压器的无功补偿是非常必要的，同时是节能减排的有利手段。
达到95就可以，假如是自动补偿按照百分之98，假如靠人工监视补偿，不可以要求太高，因为一旦监视不到，出现过补偿，形成谐振会形成重大损失。注：{致欠：本人老眼昏花。之前所写功率因数公式是错误的就以上更正}
回答者：大鹏和小鸟|四级| 2010-7-12 23:04
应该这样理解：
1.经过补偿后，带纯阻性负载，功率因数是0.98，也即，可在负载上得到
630*0.98=617.4Kw输出功率。
2."补偿"只是抵消了变压器的励磁电流（空载时源线圈的电流）
3.漏感消耗的无功功率630*0.02 = 12.6Kva未得到补偿。
①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。(电焊机变压器原、副边线圈分别装在两个铁芯柱上)
变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般=变压器额定容量(KVA)×0.8(变压器功率因数)=KW。
②、电力变压器主要有：
A、吸潮器(硅胶筒)：内装有硅胶，储油柜(油枕)内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能;硅胶变色、变质易造成堵塞。
B、油位计：反映变压器的油位状态，一般在+20O左右，过高需放油，过低则加油;冬天温度低、负载轻时油位变化不大，或油位略有下降;夏天，负载重时油温上升，油位也略有上升;二者均属正常。
C、油枕：调节油箱油量，防止变压器油过速氧化，上部有加油孔。
D、防爆管：防止突然事故对油箱内压力聚增造成爆炸危险。
E、信号温度计：监视变压器运行温度，发出信号。指示的是变压器上层油温，变压器线圈温度要比上层油温高10℃。国标规定：变压器绕组的极限工作温度为105OC;(即环境温度为40OC时)，上层温度不得超过95OC，通常以监视温度(上层油温)设定在85OC及以下为宜。
F、分接开关：通过改变高压绕组抽头，增加或减少绕组匝数来改变电压比。
∵：U1/U2=W1/W2，U1W2=U2W1，
∴：U2=U1W2/W1。
一般变压器均为无载调压，需停电进行：常分Ⅰ、Ⅱ、Ⅲ三挡+5%、0%、-5%(一次为
10.5KV、10KV、0.95KV二次为380V、400V、420V)，出厂时一般置于Ⅱ挡。
G、瓦斯信号继电器：(气体继电器)轻瓦斯、重瓦斯信号保护。上接点为轻瓦斯信号，一般作用于信号报警，以表示变压器运行异常;下接点为重瓦斯信号，动作后发出信号的同时使断路器跳闸、掉牌、报警;一般瓦斯继电器内充满油说明无气体，油箱内有气体时会进入瓦斯继电器内，达到一定程度时，气体挤走贮油使触点动作;打开瓦斯继电器外盖，顶上有二调节杆，拧开其中一帽可放掉继电器内的气体;另一调节杆是保护动作试验纽;带电操作时必须戴绝缘手套并强调安全。
