第1期（总第157期
）No．1（Serial No．157）
2012年2月
CHINA MUNICIPAL ENGINEERING
Feb．2012
DOI ：10．3969/j．issn．1004－4655．2012．01．016
净水厂的污泥处理设计及运行控制
黄
雷
（浙江省象山县自来水公司，浙江象山315700）
摘要：以象山滨海净水厂污泥处理系统为例，介绍了净水厂污泥处理的工艺流程。阐述了回流水池、排泥池、浓缩池、污泥提升泵房和脱水机房等主要构筑物的作用及设备配置情况，依次描述了各设备的启动、运行频次等运行控制设置。最后，根据1a 的运行情况，总结出配泥井堵塞、浮动槽倾斜、脱水污泥浓度控制及回流泵启动液位调整等问题及解决措施。生产实践证明，该污泥处理系统的设计和运行控制达到了预期效果。关键词：净水厂；污泥处理；设计；运行控制中图分类号：X703
文献标志码：A
文章编号：1004－4655（2012）01－0039－03
收稿日期：2011－12－26
作者简介：黄雷（1978—），工程师，毕业于河北建筑科技学院。
近几年新建、改扩建的净水厂同步实施水厂排泥
水处理，不仅有利于改善水环境，还可以回收利用净
水厂2% 4%的供水量［1］，缓解城市普遍存在的水资源短缺现象。
1净水厂概况及污泥处理工艺
象山滨海净水厂为高地净水厂，总设计规模为20万t /d ，已建成运行为10万t /d （一期），水源为水
库水，原水浊度＜3NTU ，采用强化常规处理工艺。污泥处理设计为干泥量2．8t /d 、进泥含固率≥3%、泥饼含固率≥30%，运行时间16h /d 。滨海净水厂污泥处理构筑物包括回流水池1座、排泥池2座、污泥浓缩池2座、污泥提升泵房1座和脱水机房1座。
土建一次完成，部分设备分期安装。图1为污泥处理系统流程图
。
图1泥污处理系统流程图
2
主要构筑物设计2．1回流水池、排泥池
净水厂的排泥水主要是沉淀池排泥水、滤池反冲洗废水，成分大部分是原水中的悬浮物、部分溶解物质和混凝剂形成的矾花。由于水厂生产中排水是间
歇性的，而污泥浓缩要求负荷连续均匀，因此回流水
池和排泥池起到调节水量、水质的作用。该处理系统中回流水池收集V 形滤池反冲洗水和污泥浓缩产生
的上清液，分为2格，单格有效容积400m 3
，有效水深4m 。回流水池与回流泵房合建，内装4台排污泵，其中2台作回流泵，将上清液回流至配水井；2台作污泥泵，将底泥输送至排泥池。
排泥池接受絮凝池、沉淀池及回流水池的底泥，采用圆形辐流式设计。以浮动槽集取上清液，排泥池同时起到调节、浓缩作用。排泥池设计2座，单座有效容积400m3，有效水深4m。其中一期投入运行1座，安装中心悬挂式刮泥机、浮动槽1套。图2为浮动槽剖面图
。
图2浮动槽剖面图（m）
2．2污泥浓缩池
浓缩池构造与排泥池相似，无浮动槽集水装置。作用是对调节后的泥水进一步浓缩，以提高脱水效果。排泥池的污泥连续均匀地进入浓缩池，上清液经溢流槽集取，浓缩池底泥进入脱水机房污泥调理池。设2座浓缩池，单池有效容积400m3，有效水深4m。其中一期投入运行1座，安装中心悬挂式刮泥机1套。
2．3污泥提升泵房
在排泥池与污泥浓缩池之间设污泥提升泵房1座，泵房与集水池合建。泵房内设排污泵2组，1组为底泥提升泵，用于将排泥池底泥均匀输送至浓缩池，另1组为上清液回流泵，用于将集水池内来自排泥池和浓缩池的上清液提升至回流水池回用。
2．4脱水机房
脱水机房为2层布置，上层是板框压滤机，下层是泥饼输送间。泥饼输送间设置1座污泥调节池（均衡池），起调节均化浓缩污泥的量和质的作用，保证脱水机运行及污泥含固率和供应量的稳定。采用ANDRIZ 自动隔膜挤压式板框压滤机系统，一期安装1台，其他附属系统完善。脱水机工作进料泵将调理污泥输入压滤机，脱水前投加药剂聚丙烯酰胺（PAM）。图3为脱水机房剖面
。图3脱水机房剖面图
3运行控制设置
根据工艺流程及设计目标，结合水厂一期的实际运行情况，运行控制设置如下。
1）回流水池的运行。回流水池的运行关键是根据液位控制上清液回流泵。回流水池液位小于等于有效水深0．5m为回流泵关闭水位；液位大于等于有效水深3．0m为回流泵启动水位（沉淀60min后启动）；液位大于等于有效水深4．0m为警戒水位，回流
泵强制开启。污泥泵设置为每隔3d开启一次，开启时间为10min，定期排除回流水池的底泥。
2）排泥池运行。排泥池的运行控制包括刮泥机、浮动槽、污泥提升泵房内污泥提升泵的联合运转，均通过排泥池液位来控制。泥水液位在有效水深0．2m 以下排泥池为空置状态，所有设备都停止运行；进泥后液位大于有效水深2．7m，刮泥机启动，浮动槽排上清液；上清液排至液位小于等于有效水深2．5m，浮动槽停止排水，污泥提升泵启动排泥，一直运转到液位到达有效水深0．2m以下。
3）浓缩池运行。浓缩池运行时刮泥机处于常开状态，进泥状况由排泥池排泥决定，出泥状况由脱水机房调理池进泥泵的运行决定。
4）污泥脱水机房。污泥脱水机系统包括隔膜挤压式板框压滤机、污泥进料、滤布清洗、絮凝剂制备投加系统等大量设备。工作流程包括进泥、污泥脱水、清洗等。污泥脱水机厂家在系统集成过程中已经设定了固定的运行程序，实现了设备系统的全自动操作，生产中可以监控系统运行，并可以对系统的运行参数进行动态修改。水厂生产运行管理者日常要做的是合理安排脱水作业时间和保证设备正常运行的维护工作。污泥脱水设备运行的时间根据泥量来决定。调理池与浓缩池之间设置有进泥泵，管路上设有污泥浓度计。进泥泵的运行设置为每天固定时间开启，运行时间受浓缩池污泥浓度（含固率≥3%）、调理池警戒液位控制，两者有一项不符合设定限值，进泥泵就停止运行。
4运行情况
滨海净水厂已运行近1a，总体来说污泥处理系统运行平稳。上清液回流均匀，浊度低；处理后泥饼含固率＞35%。整个运行过程虽然设备多，但自动化程度高，流程简单，管理方便。对调试运行中出现的影响污泥系统运行的状况进行了总结分析，主要有以下几点。
1）配泥井堵塞。沉淀池排泥通过配泥井均配到2格排泥池，在调试、运行中均发现配泥井有堵塞现象。因此在使用前对排泥池到沉淀池的泥水管线进行清洗，以免施工中的杂物在配泥井堆积；在使用中定期对配泥井进行清理，以免泥沙沉积堵塞配水孔。
2）浮动槽倾斜。在运行过程中浮动槽受力不均匀是造成槽体倾斜的主要原因。在运行中要对浮动槽进行清理，避免泥沙在槽体不均匀沉积以及堵塞进水孔；要加强连接虹吸管的水射器管路的维护，避免虹吸管吸水量不均匀。
3）脱水污泥浓度控制。浓缩池出泥管上设有污泥浓度计，测的是浑浊度NTU值。要根据脱水污泥含固率＞3%的要求测定污泥浓度计NTU控制值。
4）回流泵启动液位调整。为避免上清液回流水位上升，造成滤池反冲洗回流水池溢流，经测算反冲洗水量为270m3，而单格回流水池有效容积400m3，则启动液位调整为有效水深1．0m。
5）污泥处理构筑物容积按最大排泥构筑物的1次排泥量来确定。各排泥构筑物排放时间尽可能错开，每次排放1池。
生产实践证明，按照上述控制要求进行运行，达到了预期的处理效果。
5结语
污泥处理运行管理的重心在于针对不同水质变化，找出最佳运行模式，故还需加强以下方面工作。
1）优化排泥环节，合理提高排泥水浓度，减少不必要的排泥水量消耗及处理运行费用。
2）从运行情况看，实际产生泥量远远小于设计值，建议进行原水浊度NTU值与悬浮物SS值对比检测，合理确定污泥量，供二期脱水机选型参考。
3）PAM投加量先根据设备厂家经验值选取，再通过生产测试选取最佳投加量，不仅能够降低运行成本，且能提高泥饼含固率。
4）板框脱水过程简单，但设备配置复杂。设备运行管理建议采用半自动化，即对工作流程（进泥、脱水、清洗）进行手动操控。
参考文献：
［1］何纯提．净水厂排泥水处理［M］．北京：中国建筑工业出版社，2006．
ABSTRACTS
diameter，pipe length，flow velocity and other information are marked in different colors，making the network systematically，graphically and intuitively．The security and automation of water supply system are improved via WaterCAD．
Key words：WaterCAD；
water supply system；
pipeline network balancing
computation；
application
On Sludge Treatment Design＆
Run Control of Purification Plant
HUANG Lei
（Zhejiang Xiangshan Water Supply Co．，
Xiangshan315700，China）
Abstract：Taking sludge treatment system of Xiangshan Binhai Purification Plant for example，the process flow of its sludge treatment is introduced in this paper．The functions＆device configuration conditions of main structures are carried out such as backflow tank，sludge discharge tank，concentrated tank，sludge hoisting pump room and dewatering house，etc，and moreover，the start of different device，run frequency and other run control settings are presented in proper order．Finally，according to one year’s run condition，several problems and related countermeasures are summarized including sludge well blocking，floating trough inclining，dewatering sludge concentration control and starting liquid level adjustment of backflow bump，etc．The practice improves that its sludge treatment system design and run control have arrived at the expected effect．Key words：water supply plant；
sludge treatment；
design；
run control
On Spherical Plate Bearing Replacement
Construction of Songjiang Bridge in Jilin
YUAN Guang－ping
（Jilin Financial Investment Evaluation Center，
Jilin132001，China）
Abstract：Due to spherical plate bearing of Jilin Songjiang Bridge being into serious corrosion condition and loosing bearing function，portal crane is used in replacement of the bearing above the water．The chosen machines＆tools are introduced，and the choosing calculation of portal crane tonnage is given in detail．Then，these installations of portal crane，suspender system and pipelines protection for suspender are carried out with several key points of key nodes such as T beam jacking，bearing cutting and fixing rubber bearing．Finally，there are13detailed construction procedures listed in the paper．
Key words：bearing replacement；
portal crane；
jacking；
pipelines protection
A Research of Design＆Construction
of Shenyang Metro L2Section Contact
Tunnel by Freezing Method
WANG Xiao－bao
（Tianjin Municipal Engineering Design＆
Research Institute，Tianjin300051，China）
Abstract：Taking Shenyang metro L2for example，its section contact tunnel（from Wulihe Station to Aoti Center Station）is designed and constructed by freezing method．According to the geological conditions，the freezing construction plan is proposed with focusing on construction procedures，strengthening soil body by freezing method，layout plans of freezing hole＆thermometer hole and the cautions for excavation＆construction．
Key words：tunnel section；
contact tunnel；
污水处理厂的设计方案 一、工程概述 城市污水处理厂的设计工作一般分为两个阶段，即初步设计和施工图设计。 城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、确定污水处理厂平面与高程的布置、计算建（构）筑物等。 1、设计资料的收集与调查 （1）建设单位的设计任务书 包括设计规模（处理水量）、处理程度要求、占地要求、投资情况等。 （2）收集相关资料 包括原水水质资料、当地气象资料（温度、风向、日照情况等）、水文地质资料（地下水位、土壤承载力、受纳水体流量、最高水位等）、地形资料、城市规划情况等。 （3）必要的现场调查 当缺乏某些重要的设计资料时，则现场的调查是必需的。 2、厂址选择 城市污水处理厂厂址选择是城市污水处理厂设计的前提，应根据选址条件和要求综合考虑，选出适用的、系统优化、工程造价低、施工及管理方便的厂址。 二、处理流程选择： 污水处理厂的工艺流程是指在达到所要求的处理程度的前提下，污水处理各单元的有机组合，以满足污水处理的要求。 1、污水处理流程的选择原则： 经济节省性原则； 运行可靠性原则； 技术先进性原则。 2、应考虑的其他一些重要因素：
充分考虑业主的需求； 考虑实际操作管理人员的水平。 本次设计采用生物好氧处理法。好氧生物处理5去除率高，可达9095%，稳定性较强，系统启动时间短，一般为2~4周，很少产生臭气，不产生沼气，对污水的碱度要求低。 污水处理工艺流程图如下： 平面图: 三、污水处理工程设计计算： （一）、设计水量，水质及处理程度： 平均流量：5万吨/天，变化系数1.4； 进水：：400 ，：300 ，：350 ； 出水：： 60 ，： 20 ，： 20 ； 处理程度计算：：（400-60）/400=85% ； ：（300-20）/300=93.3% ； ：（350-20）/350=94.3% 。 （二）、格栅及其设计： 格栅是由一组平行的金属栅条制成，斜置在污水流经的渠道上或水泵前集水井处，用以截留污水中的大块悬浮杂质，以免后续处理单元的水泵或构筑物造成损害。 设计中取二组格栅，2组，安装角度α=60° Q 设计水量=平均流量×变化系数=0.810 m3 2、格栅槽宽度：
市西区水厂一期扩建工程设计说明书 1自然条件 1.1地形、地质 市地处闽江下游盆地，盆地总面积约200Km2，四周有鼓山、旗山、五虎山莲花峰等群山环抱。地貌类型以平原为主，地势由西北向东南倾斜，市中心散落有乌山、于山和屏山等小山，南台岛上有仓山、盖山和城门山。市区高程一般为5～15m（黄海高程系），闽江横贯市区，由于地势较低，易受洪涝灾害，需沿江、河筑堤。市区主要有两类地质：一是靠山的丘陵地区，主要在于于山、乌山、屏山一带以及市区四周群山余脉高地和仓山区丘陵地带，容许承载力约0.25Mpa；二是淤积、冲积地区为高压缩性土，围较广，淤泥埋藏浅，容积承载力为0.05～ 0.08MPa，地下水位高，一般在地面下0.5～2.0m。 1.2气象条件 市属于亚热带海洋性季风气候，夏季炎热多雨，冬季温暖少雨。 （1）气温 年平均：19.6摄氏度 极端最高：41.1摄氏度（1950年7月19日） 极端最低：－2.5摄氏度（1940年1月25日） （2）水量 年平均：1355.8mm 年平均降水天数：151.2天 24小时最大降水量：167.4mm 暴雨主要出现月份：5～9月 （3）霜冻 年无霜期326天 （4）风 常年主导风向为西北风和东南风，冬季多西北风，夏季盛行东南风。 平均风速：2.8m/s 极大风速：40.7m/s
基本风压：0.6KN/m2 台风影响本市始于5月，结束于11月中旬，以7月中旬至9月中旬次数最多。 （5）湿度 年平均相对湿度77% 最大相对湿度84% 最小相对湿度5% （6）蒸发量 年平均蒸发量 1451.1mm 1.3水文条件 闽江是省最大河流，水量充沛。闽江在以下分为两支，北支为北港，穿越市区至马尾，将中心城区分为江北平原和南台岛两部分，长为30.5km，平均水面坡降0.15‰，枯水季水面宽150～200m。南支为南港，又名乌龙江，经洪塘、湾边、纳入大漳溪河以后，出峡兜于马尾、长乐营前与北港又合二为一，南港长34.4km，进入河口段经亭江、倌口、琅歧流入东海。闽江流域面积60992Km2，水系全长2959Km，流经36个县、市。根据竹歧水文站1936年至1980年统计资料：闽江下游年平均径流总量为552.7亿m3，1992年7月7日最大洪峰流量30300m3/s，1971年8月30日最枯流量196m3/s，水口电站建成后，水库对洪峰调节作用不显著，最大下泄流量（坝下保证流量）为308m3/s。市区西端洪山桥最高水位8.441m、最低水位1.181m。 1.4地震发生情况 市区位于沿海长乐——诏安深大断裂带北段，为中等地震潜在震源区（M＝6级），在未来100年具有发生大于M＝5.5级以上地震的危险性。在活动断裂带附近地段可能会局部放震效应，故在断裂带附近的建筑物除7度地震烈度抗震设防外，还应因地制宜采用有效的构造加强措施。

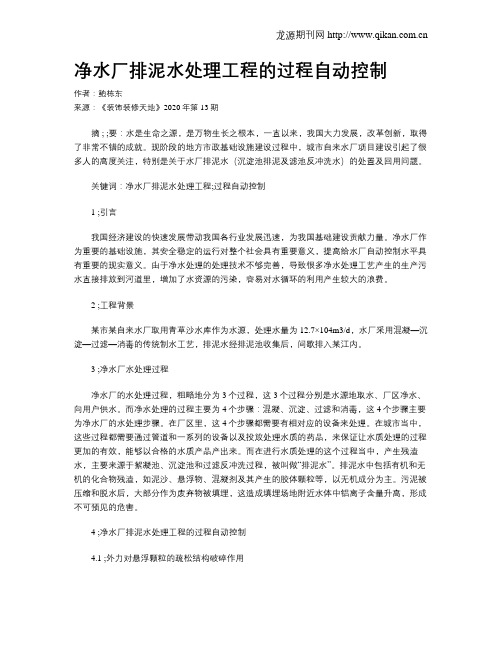

龙源期刊网 https://www.doczj.com/doc/791091464.html, 净水厂排泥水处理工程的过程自动控制 作者：鲍栋东 来源：《装饰装修天地》2020年第13期 摘 ; ;要：水是生命之源，是万物生长之根本，一直以来，我国大力发展，改革创新，取得了非常不错的成就。现阶段的地方市政基础设施建设过程中，城市自来水厂项目建设引起了很多人的高度关注，特别是关于水厂排泥水（沉淀池排泥及滤池反冲洗水）的处置及回用问题。 关键词：净水厂排泥水处理工程;过程自动控制 1 ;引言 我国经济建设的快速发展带动我国各行业发展迅速，为我国基础建设贡献力量。净水厂作为重要的基础设施，其安全稳定的运行对整个社会具有重要意义，提高给水厂自动控制水平具有重要的现实意义。由于净水处理的处理技术不够完善，导致很多净水处理工艺产生的生产污水直接排放到河道里，增加了水资源的污染，容易对水循环的利用产生较大的浪费。 2 ;工程背景 某市某自来水厂取用青草沙水库作为水源，处理水量为12.7×104m3/d，水厂采用混凝—沉淀—过滤—消毒的传统制水工艺，排泥水经排泥池收集后，间歇排入某江内。 3 ;净水厂水处理过程 净水厂的水处理过程，粗略地分为3个过程，这3个过程分别是水源地取水、厂区净水、向用户供水。而净水处理的过程主要为4个步骤：混凝、沉淀、过滤和消毒，这4个步骤主要为净水厂的水处理步骤。在厂区里，这4个步骤都需要有相对应的设备来处理。在城市当中，这些过程都需要通过管道和一系列的设备以及投放处理水质的药品，来保证让水质处理的过程更加的有效，能够以合格的水质产品产出来。而在进行水质处理的这个过程当中，产生残渣水，主要来源于絮凝池、沉淀池和过滤反冲洗过程，被叫做“排泥水”。排泥水中包括有机和无机的化合物残渣，如泥沙、悬浮物、混凝剂及其产生的胶体颗粒等，以无机成分为主。污泥被压缩和脱水后，大部分作为废弃物被填埋，这造成填埋场地附近水体中铝离子含量升高，形成不可预见的危害。 4 ;净水厂排泥水处理工程的过程自动控制 4.1 ;外力对悬浮颗粒的疏松结构破碎作用
