欢迎您来到常州市干燥工程有限公司网站！希望通过本网站能令您更多地了解常州干燥，关注常州干燥，支持常州干燥。
常州干燥是一家生产经营YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔的公司。伴随着中国的改革开放和中国经济建设的大发展，常州干燥自起步始，步履维艰，历经多年艰苦创业，从一家小型机械加工坊至成为一家干燥设备技术型企业，非常不易。
革命尚未成功，同志仍需努力.
2675892005 一三六一六一一二九八八一、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔概述：
YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色、香、味。产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。
二、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔工作原理：
不论是哪一种喷雾干燥型式都是雾化的料液直接干燥成固体粉粒的过程，干燥是传热和传质同时进行的过程。在干燥过程中，前一种的液滴中水份的蒸发，主要是热交换过程。当进入降速干燥阶段后是颗粒的干燥，主要是热交换过程。物料离开干燥室时所含的水分与前一瞬时所接触的空气的相对湿气有关，物料的最终产品水分不可能低于该相对湿度下相应的平衡水分。产品的最终水分应受与其最后接触空气的相对湿度
控制，是扩散控制中的湿度梯度控制，这三个控制阶段构成了喷雾干燥过程。
空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的雾锥。雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。干燥产品由干燥室锥底进入接料装置，少量细粉随空气流入除尘器被分离，最后热空气由排风机排空。根据不同产品对环境的要求，最后热空气再经湿式除尘器、布袋除尘器等补集后再排空。液滴与热风流动方向可采用并流式、逆流式、混流式喷雾干燥，虽热风温度比较高，单由于热风进入干燥室立即与雾化液滴接触，干燥室内温度急剧下降，不指使干燥物料过度受热，特别适宜热敏性物料干燥。排出产品的温度一般低于温度20摄氏度左右。
三、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔特点：
本干燥塔锥体角度设计成小于等于60度，锥体上安装有空气震击器，保证粉料流畅的滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。
设备及管道内表面光洁度小于0.2—0.3um（镜面处理）；外表面光洁度小于0.4—0.5 um（亚光处理）。
设备连接过渡部分无死角、盲孔，转角处采用圆弧过度抛光处理。
本机组所有与物料接触处均采用SUS304或316L的材料制作（根据不同物料或客户要求而定），因此能保证产品不受污染。采用超低碳低的316L材料，无论从对所传输的介质的中立性，还是从耐腐蚀性以及从焊接性能上来评判，均是现代工业中传输洁净高纯介质的*选择。
四、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔操作程序：
1、开车前的准备工作
A、检查各连接件之间的密封性。
B、干燥塔观察清洗门是否关紧密封。
C、接料装置于出料口之间密封是否完好。
D、离心风机首先用手转动，检查有无异常，检查离心风机
运转方向是否正确，风机调风碟阀有无打开。
E、进料泵请按使用说明上使用方法正确使用。
注：机组系统内严禁有杂物。
2、开机顺序：引风机----加热器-----鼓风机-----进料泵-----雾
化
注意事项：先设定进风温度，当进风温度达到所须温度时，开启隔膜泵。喷雾正常5---10分钟，可从塔底的接料取出物料进行数据分析。
对配有湿法除尘器的喷雾机，湿法除尘器需在喷雾后使用。
3、停车
停车顺序：进料泵-----加热器-----鼓风机------引风机
注意事项：在停机时一定要使用加热器的出口温度降到100摄氏度以下时才能关掉风机，以免烧坏设备。
4、停车后的清洗、消毒与灭菌
为保证干燥产品质量，设备的清洗、与灭菌是重要的一环，特别是食品、药品等容易交叉污染的物料，更需要定期清洗、消毒与灭菌。
清洗、消毒与灭菌次数由生产厂家根据具体情况而定。清洗、消毒与灭菌的部件主要是与物料接触部分。
药品和生化制品的喷雾干燥需要在无条件操作下。无菌操作必须对干燥介质和料液进行严格的过滤。在喷雾干燥前，必须对设备、管线用蒸汽或热空气灭菌。喷雾干燥后，还要对所得产品进行灭菌操作。
对清洗、消毒与灭菌要求较高应采用原位清洗（CIP）、原位灭菌（SIP）系统装置。
五、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，2000型压力式喷雾干燥塔配置清单：
名称规格材质数量生产厂家备注
空气过滤器
初效过滤器G4 SUS304 1套豪迈干燥
送风及加热系统
鼓风机4-72-8C 碳钢1台豪迈干燥30kw
含减震垫支架/调风阀
直燃式燃气热风炉RS240 不锈钢1套豪迈干燥燃烧器意大利利雅路品牌
送风管道硅酸铝保温不锈钢,3mm 1套豪迈干燥保温厚度100mm
送液及雾化系统
进料泵3DP60 SUS316L
组件1台豪迈干燥11kw
变频调速
喷枪喷嘴YPG2000 SUS316L、碳化钨合金1套豪迈干燥
进料管线DN50 SUS316L 豪迈干燥
稳压包50升SUS316L 1台豪迈干燥
主塔
热风分配导流板SUS304
3mm 3套豪迈干燥
进风管道Φ1000mm SUS304
2mm 1套豪迈干燥
主塔
Φ5200*33500mm 内塔体3mm SUS304，外封板1mm 碳钢 1套豪迈干燥保温厚度75mm
塔承载加强圈、骨架角铁、槽钢、加强圈等碳钢1套豪迈干燥
支架、平台、
护拦、扶手等防滑花纹板碳钢，3mm 1套豪迈干燥
空气振打器SK60 组件8只豪迈干燥
清理检查门SUS304 4只豪迈干燥
照明装置组件1套豪迈干燥
压力变送器±3000pa 组件1只豪迈干燥显示塔内压力变化情况
收料、除尘系统
排风管道SUS304，2mm 1套豪迈干燥
旋风分离器4Φ1000mm SUS316L，2.5mm 1套豪迈干燥
缓存料仓3立方SUS316L，3mm 1套豪迈干燥
关风卸料阀BGFY-8L SUS304
组件1台豪迈干燥 1.5kw
布袋除尘器MC2500-320 SUS304，3mm 1套豪迈干燥过滤面积300平方米
空压机用户自备
双蝶阀料筒20升SUS316L，3mm 1套豪迈干燥
空气振打器SK60 组件8只豪迈干燥
引风机9-26-14D 碳钢组件1台豪迈干燥75kw含减震垫支架、软连接
变频调速
返料管道Φ108mm SUS304 1套豪迈干燥
返料罗茨风机组件1套豪迈干燥
控制系统
控制柜碳钢喷塑1台
空气开关1套
接触器1套
热继电器1套
热电偶3只
压力变送器1个
集中控制 1.进风温度显示；
2.出风温度显示；
3.混合温度指示；
4.温度超温报警；
5.电流显示；
6.电压显示；
7.塔内压力显示；
1套
六、YPG2000型压力喷雾造粒干燥机，直径5200高塔喷雾干燥器，
2000型压力式喷雾干燥塔实拍：
服务(24小时 )
1.质保服务——甲方对提供产品的质量在保修期内负
责。产品自出厂之日起的十二个月为保修期
2.安装调试——按买卖双方确认的设备布置图及设备基础
图安装调试。
3.培训服务——供方派技术人员前往协助指导安装，
试运期间，培训买方有关操作人员。
4.维修服务——设备发生重大故障买方无法处理，供
方无特殊原因在接到通知后在2日内到达现场服务。
5.随机文件——提供产品使用说明书、合格证。
6.终身服务——产品保修期满，卖方继续提供产品终
身服务，并优惠有偿提供易损配件。
7.客户档案——建立客户档案制，为客户提供查档及
资料提供服务，解决客户维修后顾之忧。
8.优化方案——我们与用户耐心沟通，了解用户的实
际需求，为用户提供*的设计方案
9.来料试验——我们拥有完善的物料试验中心，欢迎新老用户提供各种物料现场试料
广东工业大学课程设计任务书 一、课程设计的内容 1．设计任务与要求 设计一喷雾干燥装置以干燥某种物料悬浮液。干燥介质为空气，热源为蒸气和电；雾化器采用旋转型压力喷嘴，选用热风-雾滴（或颗粒）并流向下的操作方式。 2．概述、原理、优点、流程 通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、优点和工艺流程。 3．根据计算的最主要尺寸绘制流程示意图 二、课程设计的要求与数据 料液处理量1G ＝300h kg / 料液含水量1ω＝80％（湿基，质量分数） 产品含水量ω=2%(湿基，质量分数) 料液密度L ρ=11003/m kg 产品密度D ρ=9003/m kg 热风入塔温度 t 1＝300℃ 热风出塔温度t 2=100℃ 料液入塔温度1θ=20℃ 产品出塔温度2θ＝90℃ 产品平均粒径dp =125μm 干物料比容热m c =2.5kJ/(kg.·℃) 加热蒸汽压力（表压）0.4MPa 料液雾化压力（表压）4MPa 年平均空气温度12℃ 年平均空气相对湿度 70％ 注意：以上数据仅作为例子，每个学生设计时应按下表要求独立自选参数3个，并登记入点名册，所选参数完全一致的学生无效，上述示例数据不能选。
三、课程设计应完成的工作 1、通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、优点和工艺流程。 2、工艺计算 3、主要设备尺寸的设计 4、绘制工艺流程 5、撰写课程设计说明书 四、课程设计进程安排 五、应收集的资料及主要参考文献 陈英南刘玉兰主编. 常用化工单元设备的设计. 华东理工大学出版社2005年第一版。 发出任务书日期：2009年6月22日 指导教师签名：
常州干燥取得的每一点进步、每一次成功都离不开社会各界的关心和支持。公司深知满足用户需求，生产好用的YPG1000压力式喷雾干燥机，聚合硫酸铁压力式喷雾造粒干燥设备，1000型喷雾干燥制粒机让用户省心、放心、有成就感是我们应该做的。常州干燥坚持按照科学、规范的设计思路，制造用户满意的、人性化的设备；强调设备效率与节能、环保并重，一切为用户着想，主张以优质的设备和服务回馈用户，赢得更多的关心和支持，实现可持续发展。 一、YPG1000压力式喷雾干燥机，聚合硫酸铁压力式喷雾造粒干燥设备，1000 型喷雾干燥制粒机概述 YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色、香、味。产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。 二、YPG1000压力式喷雾干燥机，聚合硫酸铁压力式喷雾造粒干燥设备，1000 型喷雾干燥制粒机工作原理 空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的雾锥。雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。干燥产品由干燥室锥底进入接料装置，少量细粉随空气流入除尘器被分离，最后热空气由排风机排空。根据不同产品对环境的要求，最后热空气再经湿式除尘器、布袋除尘器等补集后再排空。 液滴与热风流动方向可采用并流式、逆流式、混流式喷雾干燥，虽热风温度比较高，单由于热风进入干燥室立即与雾化液滴接触，干燥室内温度急剧下降，
出于不同的需要，喷雾干燥机也有许多分类方法，如按气液流向分有并流式(顺流式)、逆流式和混流式；按雾化器的安装方式分有上喷下式、下喷上式；按系统分有开放式，部分循环式和密闭式等等。众所周知，喷雾干燥的雾分器有多种，但按其雾化基理，雾化器分为离心式、压力式和气流式三种。习惯上，人们对喷雾干燥机按雾化方式进行分类，也就是按雾化器的结构分类。将喷雾干燥分为转盘式(离心式)、压力式(机械式)、气流式等三种型式。大量使用喷雾干燥机是近二十年的事，我国最早工业化的应是气流式喷雾干燥机。但随着离心式、压力式喷雾干燥机的成功开发，气流式喷雾干燥机能量消耗大的缺点就显现出来(雾化器消耗的能量是另两种的4～8倍)。最近几年，这种机型在大工业生产中逐渐被其它两种机型所取代，但由于制药行业的特殊需要仍在使用。离心式喷雾干燥机的高速雾化器是关键设备，放大问题具有很高的技术要求，我国目前不但具备生产气流、机械及机电一体的离心雾化器的能力，而且可以达到每小时处理量45t水。在杭州、西宁、无锡、靖江等地有专业的雾化器制造厂。目前离心式喷雾干燥机从每小时处理量几千克到几十吨已经形成了系列化机型。生产制造技术基本成熟。压力式喷雾干燥机所得产品为微粒状，在合成洗涤剂、染料、水处理剂等方面都有大量应用。目前，我国自行设计制造的压力式喷雾干燥机直径可达8m，总高达50多米，蒸发能力达每小时几吨水之多。 目前，在众多的干燥设备中，喷雾干燥机是产值较高的干燥机之一，每台套从几十万到几百万之间。在温州、上海、无锡、江阴、西宁等地有多家喷雾干燥机的专业制造厂，每年向用户提供上百套喷雾干燥设
备。从研究方面，每次全国干燥会的学术论文中，喷雾干燥技术的研究内容占各机型之首，理论的不完善性和应用的广泛性始终吸引着大批研究人员的目光。 丹麦Niro公司开发的离心雾化器以高精度、高转速和节能著称，不仅可达到均匀和可控粒度的雾化，而且最大的单机处理能力已达到200t/h。这为大型喷雾干燥机的发展提供了强有力的雾化手段。Anhydro 公司的离心雾化器采用皮带传动并改进了润滑系统，也取得很好的效果。这些成就是离心雾化的应用迅速增长的重要原因之一。我国已开发到每小时蒸发几十吨，与国外水平仍有不小的差距。 喷雾干燥机是处理溶液、悬浮液或泥浆状物料的干燥设备。它是用喷雾的方法，使物料成为雾滴分散在热空气中，物料与热空气呈并流、逆流或混流的方式互相接触，使水分迅速蒸发，达到干燥目的。采用这种干燥方法，可以省去浓缩、过滤、粉碎等单元操作，可以获得30~500μm的粒状产品。而干燥时间极短，一般干燥时间为5~30s。适用于高热敏性物料和料液浓缩过程中易分散的物料的干燥，产品流动性和速溶性好。 喷雾干燥机中气固两相接触表面积大，但是气固两相呈稀相流动，故容积传热系数小，一般为20~100kcal/m3?h?℃，热空气进口温度在并流操作时为260~500℃，逆流操作时为200~300℃。工业规模的喷雾干燥机，热效率一般为30~50%。国外带有废热回收的喷雾干燥，热效率可达到70%，但这种设备只有在大于100kg(水)/h的生产能力时才有经济意义。

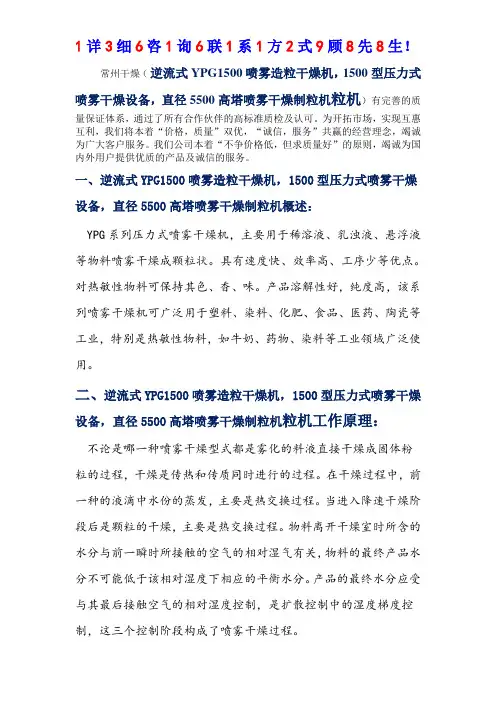

常州干燥（逆流式YPG1500喷雾造粒干燥机，1500型压力式 喷雾干燥设备，直径5500高塔喷雾干燥制粒机粒机）有完善的质量保证体系，通过了所有合作伙伴的高标准质检及认可。为开拓市场，实现互惠互利，我们将本着“价格，质量”双优，“诚信，服务”共赢的经营理念，竭诚为广大客户服务。我们公司本着“不争价格低，但求质量好”的原则，竭诚为国内外用户提供优质的产品及诚信的服务。 一、逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机概述： YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色、香、味。产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。 二、逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机粒机工作原理： 不论是哪一种喷雾干燥型式都是雾化的料液直接干燥成固体粉粒的过程，干燥是传热和传质同时进行的过程。在干燥过程中，前一种的液滴中水份的蒸发，主要是热交换过程。当进入降速干燥阶段后是颗粒的干燥，主要是热交换过程。物料离开干燥室时所含的水分与前一瞬时所接触的空气的相对湿气有关，物料的最终产品水分不可能低于该相对湿度下相应的平衡水分。产品的最终水分应受与其最后接触空气的相对湿度控制，是扩散控制中的湿度梯度控制，这三个控制阶段构成了喷雾干燥过程。
空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的雾锥。雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。干燥产品由干燥室锥底进入接料装置，少量细粉随空气流入除尘器被分离，最后热空气由排风机排空。根据不同产品对环境的要求，最后热空气再经湿式除尘器、布袋除尘器等补集后再排空。 液滴与热风流动方向可采用并流式、逆流式、混流式喷雾干燥，虽热风温度比较高，单由于热风进入干燥室立即与雾化液滴接触，干燥室内温度急剧下降，不指使干燥物料过度受热，特别适宜热敏性物料干燥。排出产品的温度一般低于温度20摄氏度左右。 三、逆流式YPG1500喷雾造粒干燥机，1500型压力式喷雾干燥设备，直径5500高塔喷雾干燥制粒机设备特点： 本干燥塔锥体角度设计成小于等于60度，锥体上安装有空气震击器，保证粉料流畅的滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。 设备及管道内表面光洁度小于0.2—0.3um（镜面处理）；外表面光洁度小于0.4—0.5 um（亚光处理）。
喷雾干燥机经常发生的故障及解决方法 喷雾干燥机是最广泛使用的颗粒的形成和干燥的工业过程。喷雾干燥机是干燥固体从液体原料的粉末，颗粒或附聚物颗粒形式适合于连续生产。喷雾干燥是理想的，当最终产品必须符合精确的质量标准，关于粒度分布，残留水分含量，堆积密度和粒子形态。但是偶尔喷雾干燥机会发生故障，下面就为大家介绍解决。 1.喷雾干燥机塔系统的故障 故障表现：干燥机运行过程中冒烟、报警。 原因及排除： 系统进风过滤器燃烧，应立即断喷雾干燥机电，扑灭火源。因为系统长期处于粉尘环境，长时间后，粉尘会粘附于进风过滤器的滤芯上，致使进风速度达不到工艺设计要求，从而使加热箱内的温度升高，当温度达到滤芯的自燃温度时，滤芯就会发生自燃。这时加热调节器发生断路，使得它无法实现自动调节。所以，可以把加热器的进风管引出来，这样可以避免过滤器被粉尘堵塞，从而保证加热箱的进风速度。还可以对加热箱温度测试仪的安装方式进行改变，把探头置于加热箱内，并加上阻燃保护，也可以防止滤芯自燃。此外，我们还可以把加热器温控器的控制回路，串联到设备的主控制回路中，也可以起到作用。 2.喷雾干燥机的常见故障 故障一：主塔内壁粘附湿粉 原因及解决办法： (1)物料的进料速度过快，量过大，致使不能完全干燥，解决办法是放慢加料的速度和数量，对进料泵进行适当的调节。 (2)未按照说明书上的要求进行操作，主塔没有进行加热，解决办法是提高干燥机的进出口温度。 故障二：产品中存在大量杂质 原因及解决办法： (1)喷雾干燥机物料中含有杂质，在过滤时没有过滤掉，解决办法是对空气过滤器进行检查，过滤网根据情况进行更换。 (2)物料料液的纯度不高，解决办法是对料液进行抽样检测，把料液中的杂质过滤掉。 (3)设备内存有杂质，解决办法是定期对设备进行全面的清洗，去除杂质。 故障三：跑粉现象严重，产品的回收率低 原因及解决办法： (1)旋风分离器出现问题，解决办法是对旋风分离器进行检查，查看是否有缺口，以及气密性是否完好。 (2)除尘性能低，解决办法是适当增加二级除尘。 故障四：设备运行噪声很大 原因及解决办法： 一般来讲，喷雾干燥机雾化盘和轴承是产生噪音的主要部位，所以应对这两个部位进行检查，主要是看雾化盘是否处于平衡状态、轴承工作是否正常以及润滑油的添加是否正确，如果发现有损坏，应立即修理或更换。
喷雾造粒干燥机是一种通过对物料进行流态化、除尘、雾化、固化等处理，达成粒度要求后产出产品的一种干燥设备。工艺流程一般是空气经加热器加热后进入流化床底部，穿过分布板与物料接触，使物料呈流态化。母液或粘结剂由压力泵等造压设备分别送到雾化喷嘴，雾化后涂布于流化颗粒表面或使颗粒相互粘结，经不断地流化、涂布、干燥，颗粒逐渐长大，达到所要求的粒度后从流化床出料口排出。广泛应用于化工、医药、食品等行业。为此，如今市面上有很多喷雾干燥造粒机厂家，竞争也是愈发激烈的。而杭州钱江干燥设备有限公司制造的XLP系列闭路循环喷雾干燥机有哪些其他喷雾干燥设备所不具备的优势呢？ 1.系统优势：XLP系列闭式循环喷雾干燥系统是在密闭的环境下工作，干燥介质为惰性气体，一般为N2,适用于有机溶剂的物料干燥有毒气的物料或干燥过程中易发生氧化的物料的干燥；该系统采用惰性气体作为循环气体，对干燥的物料具有保护作用，循环气体经历载湿、去湿的过程，介质可重复使用；氮气经加热器加热后进入干燥塔，液体物料经螺杆泵输送至离心喷头处，液体被高速循环的雾化器雾化成液滴，在干燥塔内完成热质交换过程，被干燥后的粉状物料从塔底排出，被蒸发的有机溶剂气体在风机负压的压力下，把夹在气体中的粉尘经旋风分离器、喷淋塔除尘后饱和的有机溶剂气体经冷凝器冷凝成液体排出冷凝器，
不凝性气体介质连续加热后作为干燥载体在系统内重新循环使用。 但是常规的普通的离心喷雾干燥是通过不断的送、排风达到排湿的目的，这也是防爆型闭式离心喷雾干燥设备与普通离心喷雾干燥设备的一个明显区别；干燥系统内干燥介质为N2，内部为正压操作，保持一定的正压值，如果内部压力下降，由压力变送器来自动控制N2进量，保证系统压力平衡。 2.速度优势：干燥速度快，一般只需5-15秒，具有瞬时干燥特点。 3.生产优势：生产过程简化，操作控制方便，适宜连续控制生产。并且XLP 系列闭式循环喷雾干燥机在食品工业中的应用既克服了物料不易贮藏的缺点,保留了物料的营养价值，又简化生产过程，避免了干燥过程中的粉尘困扰。XLP系列闭路循环喷雾干燥机可减轻操作人员劳动强度，减少操作人数，降低作业费用，提高丁烘后的食药品质等。 4. 产品优势：XLP系列闭式循环喷雾干燥机生产的产品分散性、流动性、溶解性良好。 看到这里，您是否感到心动了呢？就来杭州钱江干燥设备有限公司吧！公司是中国通用机械干燥设备行业协会副理事长单位和首批骨干企业、浙江省科技型企业，是一家从事热力干燥技术开发、设备制造、销售、安装和技术咨询服务一
LPG-1000型PAC高速离心喷雾干燥机技术说明 一、LPG-1000型PAC离心喷雾装置及相关附属设备技术方案说明 A、需方提供的技术规格及要求（设计依据）： （1）物料名称 PAC(聚合氯化铝)（年产量6000吨，按24H/天、330天/年设计，产量757㎏/h） （2）蒸发量 1000㎏/h （3）处理量 1798㎏/h （4）产品质量要求产品粒度100-300目 （5）产品初含水量 60% （6）产品终含水量 5%以下 （7）热风进口温度 250℃-280℃ （8）热风出口温度 90-100℃ （9）热源介质 150万大卡直接式燃煤热风炉加热 （10）采用高速离心式喷雾干燥 B、喷雾干燥系统及附属设备主要技术参数： （1）喷雾主塔尺寸内径φ6500mm 外径φ6650mm 高度H=14米 （2）装机功率 157.8kw（不含热风炉功率） （3）加热方式 150万大卡直接式燃煤热风炉加热，煤耗量287㎏/h左右，（按标准煤5500Kcal/Kg，热效率95％计算） （4）进口温度 200℃-280℃ （5）出口温度 90℃～110℃ （6）控制方式 PLC+触摸屏数显集中控制 （7）气锤压缩空气耗量 0.2m3 /min左右（压力0.4MPa） （8）收料方式主塔锥体+高效长锥体旋风除尘器 （9）最大水分蒸发量 1000kg/h （10）收料率≥99.0％ （11）采用气动敲打装置有利于下料
（12）材质：物料经过处为冷轧板不锈钢316L制作，主塔外包彩钢板 0.75mm,其余为碳钢制作。 （13）旋风除尘器型号：2-φ1200，带料仓 （14）高温送风机型号：型号：W4-68-9D-30KW 工作温度300℃，流量23000-40000m3/h,压力1700 Pa，水冷却（15）引风机型号：9-26-11.2D-37KW风量17000-28000m3/h 风压：3300-2800Pa （16）进料泵型号：KP300流量：2.0m3/h压力：0.6MPa 功率：3.0KW变频调速 一用一备 （17）雾化器型号：LPG1000功率15KW,雾化盘直径φ190mm,转速11570rpm，采用变频调速，一用一备 （18）装机总功率：86.5kw（不含热风炉功率13.2KW） C、干燥系统工艺流程： 纯水 蠕动泵高速离心雾化器 料浆 热风蜗壳热风分配器喷雾干燥塔 热风管道旋风除尘器 高温送风机排风管道 除尘系统引风风机 热风炉水沫除尘器 废气排放 D、阐述 常温空气经空气过滤器净化后，由送风机向热风炉中鼓冷风。从热风炉中出
ZPG离心造粒喷雾干燥机工艺原理[工作原理] ZPG喷雾干燥机是采用压力式喷嘴借助高压泵 的压力将溶液、悬浮液、乳浊液、膏糊状物料雾 化成细小液滴，然后与高温热空气进行快速热交 换，在极短时间内以简单的工艺迅速连续干燥成 细颗粒状物料的设备。
[应用] 食品工业 蛋奶制品 富脂奶粉、胳朊、可可奶粉、代乳粉、蛋清（黄）等 食物及植物汁 燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、蛋白质水解物、南瓜粉等。 糖类 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。 医药品 中药浸膏、药胶、酵母、维生素、抗生素、淀粉酶、脂肪酶、蛋白酶等 塑料树脂 AB，ABS乳液、脲醛树脂、酚醛树脂、密胶（脲）甲醛树脂、聚乙烯、聚氯乙烯等 洗涤剂 高级洗衣粉、普通洗衣粉、肥皂粉、苏打粉、乳化剂、增白剂、磷酸剂等 化学工业
氟化钠（钾）、碱性染料颜料、染料中间体、复合肥、甲荃硅酸、催化剂、硫酸剂、氨基酸、白碳黑等 陶瓷 氧化铝、瓷砖材料、氧化镁、滑石等 其它 氢氧化铝、氯化钙、硬脂酸剂等冷却喷雾 1.空气加热装置（电、电+蒸汽、热风 炉） 2.高压泵 3.喷嘴 4.干燥塔 5.除尘装置（旋风分离器、脉冲除尘 器、布袋除尘器） 6.引风机 [选型请提供以下数据] 1.物料名称、状态 2.产量、处理液料量、含水量或含固量。 3.原液料湿度、比重、粘度、表面张力。 4.进风温度、产品耐热温度。 5.产品含水量、粒径。 6.加热方式及热风与物料接触方式（顺流、逆流）。 7.除尘装置 8.其它附属设备。 9.安装场地条件。 技术参数]
作者：喷雾干燥机https://www.doczj.com/doc/788622151.html,
根据不同的需要，喷雾干燥机有几种分类方法。如按气液流向分有并流式（顺流式）、逆流式和混流式；按雾化器的安装方式分有上喷下式、下喷上式；按系统分有开放式、部分循环式和密闭式。众所周知，喷雾干燥的雾化器有多种，但按其雾化机理，雾化器分为离心式、压力式和气流式三种。习惯上，人们对喷雾干燥机按雾化方式进行分类，也就是按雾化器的结构分类，将喷雾干燥机分为离心式（转盘式）、压力式（机械式）、气流式等三种型式。 离心式喷雾干燥机是依靠雾化盘的高速旋转产生的离心力，将液料水平甩出而雾化，雾化效果取决于圆周线速度和加料速率，还与料液的某些物理特性等因素有关。通过在高速旋转的分散盘上加入料液，液体受离心力作用被甩成雾滴后分散在热空气中，水分受热蒸发，达到干燥的目的。 离心式喷雾干燥机是一种用于乳浊液、悬浮液、糊状物、溶液等物料的干燥喷雾干燥机。喷雾干燥机具有干燥速度快的特点，适用于温度较低的物料，特别是热敏性物料的干燥。干燥产品具有良好的分散性、流动性和溶解性。本喷雾干燥机应用的范围有：聚合物和树脂类：聚丙烯酸脂、聚碳酸脂、聚乙烯、聚苯乙烯、聚甲醛、苯乙烯丁二烯树脂、丙烯睛-丁二烯树脂、尿素甲醛树脂、聚氯乙烯醋酸脂、聚乙烯醇等。 有机化合物：氨基苯酚二磺酸、己二酸、甲酸酯铝、葡萄糖酸钙、乳酸钙、赖氨酸、谷氨酸、水杨酸、草酸、酞酸钾、山梨酸酯钾、苯甲酸钠、醋酸钠等。 无机化合物：氢氧化铝、氯化铝、硫酸铝、氯化铵、硝酸铵、碳酸铋、硼酸、碳酸钙、氯化钙、石墨、氧化铁、高岭土等。 洗涤剂和表面活性类：烷基-仿基璜酸盐、洗涤酶、分散剂、乳化剂、合成洗衣粉、十二醇硫酸钠及皂基等。 医药类：链霉素硫酸盐、维生素、璜胺噻唑、四环素、氨苄青霉素、糊精及中草药植物抽取液等。 碳水化合物、乳制品类：葡萄糖、乳糖、淀粉、乳酪、脱脂乳、全脂奶等。以及除锈剂、农药、染料、颜料、陶瓷、玻璃、矿物等产品的干燥。 喷雾干燥机使用前后的工作 开动喷雾干燥机前应进行必要的准备工作。 首先检查各个装置的轴承和密封部分连接处有无松动，各个机械部件的润滑油状况以及各个水、风、浆管阀口等是否处于所需位置。然后接通电源检查电压和仪表是否正常，最后检查料浆搅拌桶内料浆的量以及浓度等情况，若出现问题应及时排除。 随后依次开启送风机、抽风机，接着打开加热开关开始升温。当出料口温度达到设定温度时(一般为130℃左右)，启动料泵和除尘系统。当泵压达到2MPa后，打开喷枪开始造粒。喷雾干燥机运行后，应及时观察雾化情况及料泵工作状况，若出现堵枪现象需立即清洗或更换喷嘴。 喷雾干燥机正常运行后，还应定时收料、定时检查各系统运行情况，记录各工艺参数，并注意清理振动过滤筛。 工作结束时，应首先关停加热装置，停止燃气机运行。然后关闭喷枪阀门，更换喷枪，拧下喷嘴并冲洗干净。当进口温度减低到100℃以下后可以停止送风机和抽风机的运行。接着清理干燥塔和除尘器内余料，关闭除尘器及气锤，最后关闭总电源，完成生产操作。如遇紧急情况，必须立即关停喷雾干燥机，应首先关停送风机和料泵。如果突遇停电，应拉出燃气机，使塔体自然降温，然后打开排污阀，排尽料浆管道内浆料，并清洗喷雾干燥机。 喷雾干燥机长时间运行或因操作不当，部分喷雾干燥机内会出现集料而影响正常运行，此时需停止工作进行清洗。对于干燥塔内集料的清理，应打开清扫门，用长把扫帚扫除漏斗形底部集料，打开出料阀，用自来水冲洗塔内。旋风分离器内集尘的清除，同样需要打开旋风分离器，用扫帚清扫集料，必要时也需用水冲洗。对于袋式除尘器的清理，应打开控制开
离心式干燥主要是物料通过高速旋转的离心分配盘（也叫高速雾化器）产生的离心力将物料分配成雾滴状，与通过蜗壳热风分配器的热风相接触后瞬间干燥。离心式干燥由于是将物料高速旋转进行离心分配，物料分度的直径比较大，需要较大的直径，如果直径小的话，雾滴直接接触到塔壁就会黏壁，挂粉。故离心干燥机一般设计的直径都相对较大。同时由于物料是被离心力甩出来，雾滴的相对大小比较均匀，雾滴与热风接触的瞬间被干燥，雾滴干燥成基本都是实心球体，物料的颗粒度比较均匀，但是相对复溶性相对较差，物料的颗粒度相对较小，做胶原蛋白粉时一般目数在200目左右。 压力式干燥是物料通过高压泵增加，物料经过耐磨损的喷嘴后高压雾化，雾化角度一般在60-80°之间。物料和热风分配器并流进行瞬间干燥，雾滴在干燥时由于比较集中，在高强度的蒸发时易产生中空的颗粒，物料复溶时非常容易。同时可以进行二次附聚设计，自旋风分离器下来的物料可以进行附聚再造粒，细粉与雾滴进行二次造粒，形成的颗粒度比较大，做胶原蛋白粉时目数一般在120目左右。传统的压力式喷雾干燥为大肚子型中排风塔，新型的压力式喷雾干燥塔有窄体上排风塔（柱段比较高，一般不低于10米）、宽体上排风塔（柱段^小，一般2.44米）和趋于两者中间的塔型，中体上排风干燥塔。 进风方式的区别：离心式喷雾干燥只能是并流型进风（即物料和热风平行进入塔体），压力式喷雾干燥既可以并流型进风、逆流型进风，也可以混流型进风。一般生产胶原蛋白为并流型进风。 排风方式的区别：离心式喷雾干燥一般都是底部排风，热能利用率低。压力式喷雾干燥既可以底部排风也可以顶部排风，顶部上排风相对热能利用率高，更加节能。 后期维护费用的区别：离心式喷雾干燥机组后期离心分配器的维护成本比较高。压力式喷雾干燥机组的后期维护费用仅仅更换喷片，维护费用非常低。
喷雾干燥设备的结构组成与使用 喷雾干燥机为连续式常压干燥器的一种。用特殊设备将液料喷成雾状，使其与热空气接触而被干燥。用于干燥有些热敏性的液体、悬浮液和粘滞液体，如牛奶、蛋、单宁和药物等。也用于干燥燃料、中间体、肥皂粉和无机盐等。 一、工作原理：本机的工作原理是空气通过加热装置后进入干燥室顶部的热风分配器，通过热风分配器的热空气均匀地进入干燥室内，并呈螺旋状转动，同时将料液送到装置在干燥室顶部的离心雾化器，料液被喷成极小的雾状液滴，使料液和热空气接触的表面积大大增加，水分迅速蒸发，在极短的时间内干燥成品。干燥后的产品从塔底排出，尾气通过除尘器收尘后，由风机引出排入大气。 二、设备组成 1塔体具有冷风夹套; 2塔体上装有自动振打装置; 3塔体、管路配有快开清洗孔及排污孔; 4自动控制恒温加料罐; 5手工高压洗塔随机附件; 6与物料接触的部分采用不锈钢材料制作;(或全不锈钢制造) 7物料收集采用两级旋风除尘装置，或一级旋风除尘器和湿式除尘器; 8进风温度实现自动控制及连续装置; 9配有气扫装置。
三、系统特点： 1．干燥速度迅速：料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。 2．采用并流型干燥室：由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。 3．使用范围广：根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。 4．干燥产品具有较好的流动性、分散性和溶解性。由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。 5．简化生产过程，操作控制方便。和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。 四、设备的正确操作与使用 （一）、设备运行前的准备，应作如下检查： 1．管道连接处是否装好密封材料，然后将其连接，以保证管路系统不漏风不漏气。 2．门和观察窗孔是否关上，并检查是否漏气。 3．塔底部和旋风分离器底部排料器在安装前应检查密封圈是否脱落。 4．检查离心风机方向是否正确。 5．离心风机出口处调节蝶阀是否打开，不要把蝶阀关死。 6．进料泵连接管道是否接好，电机与泵的旋转方向是否正确。
ZLPG高速离心喷雾干燥机使用说明书 一、概述 ZLPG系列高速离心喷雾干燥机，主要用于高粘度、高糖度的溶液、乳品、悬浮液、糊状物料的干燥。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色香味。干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷、林产化工等领域。 二、主要技术规格参数
三、工作原理 空气经空气过滤器后进入空气加热器，空气加热器的加热方式有：热风炉、电加热、蒸汽加热等。当空气加热器到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为20－60u m的雾滴，当雾滴于热空气接触后就迅速汽化干燥为粉末或颗粒产品。干燥的粉末或颗粒产品落到干燥室的锥体四壁并滑行至锥底进入积粉筒，少量细粉随空气流入旋风分离器进行分离，最后废气由风机排出口排出，或进入湿式除尘器后排出。 本机采用并流式喷雾干燥，液滴与热风同方向流动。虽然热风温度较高，但是由于热风进入干燥室立即与喷雾液滴接触，干燥室内温度从上到下急剧下降，不致使干燥物料过度受热，特别适宜热敏性物料干燥。排出产品的温度一般稍低于排风温度。 本机适用于化工、食品、医药等许多产品的干燥。常用的有下列各类：聚合物和树脂类、染料、陶瓷、玻璃类、除锈剂、杀真菌剂、杀虫药类、碳水化合物类、乳蛋制品类、屠宰场的副产品、血和鱼制品类、洗涤和表面活性类、肥料类、有机无机化合物类等。 本机组的筒身、管道和所有接触物料部件均采用0Cr19Ni9的不锈钢材料制作，因此能保证产品不受污染。 本系列喷雾干燥机通常可用于含水份量为50%-80%的料液进行喷雾，特殊物料即使含水份量高达90%，不经浓缩同样能够一次干燥成
目录 一．设计题目----------------------------------------------2二．设计任务及条件-------------------------------------2三．工艺设计计算 1．物料衡算----------------------------------------------3 2．热量衡算----------------------------------------------3 3．雾滴干燥所需时间 计算--------------------------3 4．压力式喷嘴主要尺寸的确定----------------------5 5．干燥塔主要尺寸的确定----------------------------6 6．主要附属设备的设计或选型---------------------11 四．设计结果汇总表------------------------------------13五．参考文献---------------------------------------------13
“压力式喷雾干燥塔设计”任务书 （一）设计题目 压力式喷雾干燥器设计。 （二）设计任务及设计条件 1、干粉生产能力：（湿基）见下表。 2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷原料料浆，干燥介质为空气，热源为发生炉煤气。 3、设计条件： （1）料浆含水量 w 1＝40wt ％（湿基） （2）干粉含水量 w 2＝6wt ％（湿基） （3）料浆密度 ρl ＝1200kg/m 3 （4）干粉密度 ρp ＝900kg/m 3 （5）热风入塔温度 t 1＝450℃ （6）热风出塔温度 t 2＝70℃ （7）料浆入塔温度 t m1＝20℃ （8）干粉出塔温度 t m2＝50℃ （9）干粉平均粒径 d p ＝60μm （10）干粉比热容 c m ＝(kg ·℃) （11）料浆雾化压力 2MPa （表压） （12）取冬季的空气参数 温度t a ＝2℃，相对湿度φa ＝70％ （13）进料量 1100kg/h(干基) (三）工艺设计计算 1.物料衡算 （1）料液处理量G 1 2121100100611001723.3kg/h 10010040 G G ωω--==?=-- （2）水分蒸发量W 2.热量衡算 （1）使物料升温所需热量：
目录 PLG400型喷雾干燥器设计任务书 一、设计任务 二、设计任务说明 PLG400型喷雾干燥器设计说明书 一、设计内容说明： 二、设计内容一览表： 三、工艺条件计算 四、工艺设计计算结果汇总表 五、附图（均为CAD截图，原图见CAD文件） 六、本设计设计公式书目来源 七、参考文献 干燥设备网https://www.doczj.com/doc/788622151.html, LPG300型喷雾干燥器设计任务书
一、设计任务： 设计一喷雾干燥装置以干燥某种物料悬浮液。干燥介质为空气，热源为蒸汽和燃油，雾化器采用离心式喷嘴，选用热风—雾滴（或颗粒）并流向下的操作方式。 二、设计任务说明 1.工艺设计条件 料液处理量：400kg/h；料液含水量：70%； 料液密度：1100 kg/m3；热风入塔温度：200℃；料液入塔温度：85℃； 产品平均粒径：125μm；加热蒸汽压力：0.6Mpa；年平均空气温度：20℃；产品含水量：3.5%（湿基）；产品密度：800 kg/m3； 热风出塔温度：95℃； 产品出塔温度：65℃； 干物料比容热：2.5kJ/ kg℃年平均空气湿度：80%。 2.设计要求 2.1画出工艺流程； 2.2进行工艺计算： 包括物料衡算、热量衡算、雾滴干燥所需时间、离心式喷嘴主要尺寸的确定、干燥塔主要尺寸的确定、主要附属设备的设计或选型、工艺设计计算结果汇总。 PLG300型喷雾干燥器设计说明书
一、设计内容说明： 1-液料储罐； 2-液料过滤器 3-传动泵 4-空气过滤管 1 2 3 4 5 7 8 9 10 11 12 6
5-鼓风机6-蒸汽加热器 7-燃油加热器8-离心式雾化器9-干燥塔 10-旋风分离器11-布袋过滤器12-引凤机 1．干燥工艺流程设计： 本干燥装置设计采用开放式系统工艺流程（如上图），主要包含干燥介质（即空气）加热器、干燥装置、产品回收设备、干燥介质输送装置、加料卸料装置等。 二、设计内容一览表： 三、工艺条件计算
粉体干燥设备 粉体在工业一般都是超细的物料,由于达到超细粉未状,在国内各个领域都十分常见,如:石灰、石英石、石墨、石膏粉加工成品的都属于粉体,由于这些物料的超细状态,在生产磨粉作业过程中会里边的含水份比较多,为了更好的便于存储,需要粉体烘干机的作业。为此，市面上涌现了不少粉体干燥设备厂商，竞争也愈发激烈。而一家专业的粉体干燥设备厂商其设备不仅质量好、售后服务完善、功能齐全、造型干练，而杭州钱江干燥设备有限公司正是这么一家专业的粉体干燥设备。其GLZ喷雾造粒流化床干燥机获得了许多客户的好评，那么，GLZ喷雾造粒流化床干燥机工作原理如何呢？有哪些优势呢？适用范围有哪些呢？ 一、工作原理 空气经加热器加热后进入流化床底部，穿过分布板与物料接触，使物料呈流态化。母液或粘结剂由压力泵分别送到雾化喷嘴，雾化后涂布于流化颗粒表面或使颗粒相互粘结，经不断地流化、涂布、干燥，颗粒逐渐长大，达到所要求的粒度后从流化床出料口排出。流化、雾化产生的细粉，由旋风分离器回收后，重新加入到喷雾造粒流化床中，成为新颗粒的核心，可实现流化床内颗粒数的平衡。废气通过旋风分离器后，经引风机至水幕除尘器除尘后放空。 二、优势
1.喷雾、造粒、干燥在同一设备中完成，简化了工艺流程，提高了经济效益。 2.产品粒度可在一定范围内自由调节。 3.系统全封闭，微负压操作，无粉尘飞扬，操作环境好。 4.采用特殊气流分布板，既推动物料向前运动，又不致漏失物料。 5.系统采用多级除尘，提高了产品的可得率，降低了物料损耗。 6.产品涂布、包衣均匀。 三、适用范围 1.制药行业造粒：片剂、冲剂、胶囊剂造粒。 2.食品工业造粒：可可粉末、咖啡、奶粉、砂糖、果汁、调味品的造粒。 3.其他行业造粒：染料、颜料、农药、饲料、化肥的造粒。 4.包衣：颗粒、丸剂、着色剂、缓释剂、肠溶药品包衣等。 总结：该干燥机是卧式筒体结构，两端平行，也称为干燥机，由托轮、筒体、筒头和筒尾进行组成一个为粉体提供了专业的干燥环境，广泛应用于工业中各种不同的设备应用中，也是工业中常见的回转式烘干机，由于筒体内的专业扬板料和其它的辅助装置，都是为了提高整个粉末与专业筒体进行合理的产量和提高，
喷雾干燥是液体工艺成形和干燥工业中应用广泛的工艺。适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状须符合确的标准时，喷雾干燥是一道十分理想的工艺。 原理： 空气经过过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器，（旋转）喷雾成极细微的雾状液珠，与热空气并流接触，在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。 特点： 1．干燥速度快，料液经雾化后，表面积大大增加，在热风气流中，瞬间就可蒸发百分之95-98的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。 2．产品具有良好的均匀度、流动性和溶解性、产品纯度高、质量好。 3．生产过程简化，操作控制方便。对于湿含量百分之40-60(特殊物料可达百分之90)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工
序，提高产品纯度。对产品粒径、松密度、水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。 喷雾干燥设备价格询问就来杭州钱江干燥公司，公司具有多年喷雾干燥机制造经验，我们将竭诚为您提供高质量喷雾干燥机设备产品，我们一直以产品的质量为导向，以客户利益为我们的企业价值，为客户提供可靠的喷雾干燥机。 杭州钱江干燥设备有限公司是中国通用机械干燥设备行业协会副理事长单位和先批要点骨干企业、浙江省优化科技型企业，是一家从事热力干燥技术开发、设备制造、销售、安装和技术咨询服务于一体的高新技术企业。 公司拥有固定资产2000万元，现代化生产厂区5000平方，工艺装备齐全。公司还创办了国内干燥行业一的期刊《干燥技术与设备》，聘请国内干燥行业知名专家负责编辑《干燥技术与设备》杂志。其中FG沸腾干燥机荣获全国干燥行业首批推荐产品称号，内加热流化床干燥机己通过浙江省科技成果鉴定，其热效率高达百分之75。公司还主持起草了《卧式流化床干燥机》、《喷雾造粒流化床干燥机》的部级标准，并荣获杭州市科技成果奖。 本公司与浙江大学、中国农业大学、浙江工业大学等高校、科研单位进行科技合作，利用高校、科研单位的科技力量和多学科交叉的综合优势，在新技术、
1 主题内容与适用范围 本标准规定了压力喷雾干燥机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于乳制品及其它粉状食品，制药、化工等行业对浓缩乳及其它特性与之类似的液体物料的压力喷雾干燥机。本标准不包括雾化用的高压泵。 2 引用标准 GB 3768 噪声源声功率级的测定简易法 GB 3095 大气环境质量标准 GB 150 钢制压力容器 GB 191 包装储运图示标志 GB 12073 乳品设备安全卫生 ZBY 99020 乳品机械型号编制方法 JB 2759 机电产品包装通用技术条件 JB 2880 钢制焊接常压容器技术条件 QB 842 轻式机械衡器通用技术条件 3 产品分类 3.1 按料雾与热空气流动方向分 a. 顺流； b. 逆流； c. 混合流。 3.2 按结构型式分 a. 立式立体为塔式； b. 卧式立体为箱式。 3.3 按微粉回收方式分 a. 袋滤器扑集； b. 旋风分离器扑集； c. 湿式气体洗涤器扑集； d. 旋风分离器与袋滤器串联扑集； e. 旋风分离器与湿式气体洗涤器串联扑集。 3.4 按喷咀数量分 a. 单喷咀； b. 多喷咀。 3.5 按干燥介质加热的方式分 a. 蒸汽间接加热； b. 电加热； c. 燃气加热； d. 燃油加热； e. 载热介质加热； f. 双级或多级复合加热。 3.6 基本参数系列 3.6.1 以蒸发量为主参数。水分蒸发量低于50n kg/h的压力喷雾干燥机主要用于实验室或生产实验，允许单独采用电加热方法加热干燥介质。其公称参数系列见表3.8 压力喷雾干燥机的组成 3.8.1 压力喷雾干燥机应包括下列基本部件
喷雾干燥机是系统化技术应用于物料干燥的一种方法。于干燥室中将稀料经雾化后，在与热空气的接触中，水分迅速汽化，即得到干燥产品。该法能直接使溶液、乳浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。 喷雾干燥机原理通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。 由于喷雾干燥过程中的能耗直接影响着企业的经济效益及发展前景,所以陶瓷企业及行业专家们都提出了很多对喷雾干燥设备干燥过程节能降耗的措施,总结起来主要有以下几方面: 首先是喷雾干燥塔本身性能结构等方面的调整;另外是干燥物质本身的性质控制,燃料问题,干燥介质性质等方面的因素。 提高喷雾干燥机热风的进塔温度在出塔温度恒定的条件下,热风的进塔温度(又称进风温度)越高,带入的总热量就越高,单位质量的热风传递给泥浆雾滴的热量就越多,单位热风所蒸发的水分也越多。干燥设备在生产能力恒定不变的情况下,所需热风风量减少(即减少了热风离塔时所带走的热量),降低了喷雾干燥机喷雾干燥制粉的热量消耗,提高热风的利用率及热效率。但进塔热风温度不可过高(不超过600℃),温度太高,就会烧坏塔顶分风器。降低热风的出塔温度在进塔热风温度一定的情况下,热风出塔温度越低,干燥设备进出塔温差就越大,热风传递给泥浆用于干燥的热能就越大,所以热风利用率就越高。但排风温度也不可过低,低于75℃时因粉料太湿,影响正常干燥。 出塔热风(废气)的循环利用陶瓷泥浆经喷雾干燥制粉后,出塔热风若被直接排入大气,这部分热量损失将十分可观(约为制粉工序能耗的10 %～20 %)。所以应该将此部分余热充分地利用起来,如可将出塔热风循环利用到预热干燥工序。出塔热风除了直接循环利用外,还可以利用热交换器对这部分余热储存或交换后再利用。整体密闭型控制由于该系统采用负压操作,若有漏风就会增加能耗,所以设备各部位及连接法兰处,热风炉、热风管道、排风管道的热电偶插孔,塔体上的负压测量孔,以及塔体下锥翻板下料器出料口,旋风除尘下料口等部位必须密封好,不能漏风。
常州干燥大力弘扬诚信、务实、创新、发展的企业文化。提倡做有社会责任感的企业，做有社会责任感的常州人。 （YPG500压力式喷雾干燥机，500型压力式喷雾造粒干燥设备，直径4500喷雾干燥制粒机） 竭诚欢迎新老朋友莅临指导合作！ 经营法则：质量第yi 信誉至上以顾客的要求为质量控制目标 质量方针：以市场为导向，顾客满意为宗旨，不断改进、达到国际品质，^行业水平 保修服务：设备保修一年；提供终身维护服务 安装调试培训服务：委派工程技术人员协助指导安装调试设备，培训操作人员配件服务：长期按成本价提供配件服务 出厂服务：设备制造完成检验合格后，提前通知用户派员验收，代办运输不收费 一、YPG500压力式喷雾干燥机，500型压力式喷雾造粒干燥设备，直径4500喷雾干燥制粒机概述 YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色、香、味。产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。 二、YPG500压力式喷雾干燥机，500型压力式喷雾造粒干燥设备，直径4500喷雾干燥制粒机工作原理 空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的
雾锥。雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。干燥产品由干燥室锥底进入接料装置，少量细粉随空气流入除尘器被分离，最后热空气由排风机排空。根据不同产品对环境的要求，最后热空气再经湿式除尘器、布袋除尘器等补集后再排空。 液滴与热风流动方向可采用并流式、逆流式、混流式喷雾干燥，虽热风温度比较高，单由于热风进入干燥室立即与雾化液滴接触，干燥室内温度急剧下降，不指使干燥物料过度受热，特别适宜热敏性物料干燥。排出产品的温度一般低于温度20摄氏度左右。 三、YPG500压力式喷雾干燥机，500型压力式喷雾造粒干燥设备，直径4500喷雾干燥制粒机设备特点 本设备参照中华人民共和国行业标准ZBY93005-90[压力式喷雾干燥器]的 规范进行制造、检验与验收。 干燥塔锥体角度设计成小于等于60度，锥体上安装有空气震击器，保证粉料流畅的滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。 设备及管道内表面光洁度小于0.2—0.3um（镜面处理）；外表面光洁度小于0.4—0.5 um（亚光处理）。 设备连接过渡部分无死角、盲孔，转角处采用圆弧过度抛光处理。 本机组所有与物料接触处均采用SUS304或316L的材料制作（根据不同物料或客户要求而定），因此能保证产品不受污染。采用超低碳低的316L材料，无论从对所传输的介质的中立性，还是从耐腐蚀性以及从焊接性能上来评判，均是现代工业中传输洁净高纯介质的*选择。 四、YYPG500压力式喷雾干燥机，500型压力式喷雾造粒干燥设备，直径4500喷雾干燥制粒机配置清单： 序号设备名称规格型号材质数量生产厂家 一、送风系统 1、送风风机 4-72-6C15KW 碳钢 1 东瑜风机厂 2、送风管道碳钢 1 豪迈干燥 3、调风阀门碳钢 1 豪迈干燥 4、空气过滤器复合材料 1 常州晨曦除尘器厂 5、风管变径碳钢 2 豪迈干燥 二、热源系统 1、蒸汽散热器 400M2 不锈钢 1套豪迈干燥 2 电加热器 258KW 不锈钢 1套豪迈干燥 三、干燥系统 1、内塔体ф4350 不锈钢 1 豪迈干燥 2、外塔体ф4500 碳钢 1 豪迈干燥 3、塔体骨架ф4500 碳钢 1 豪迈干燥
