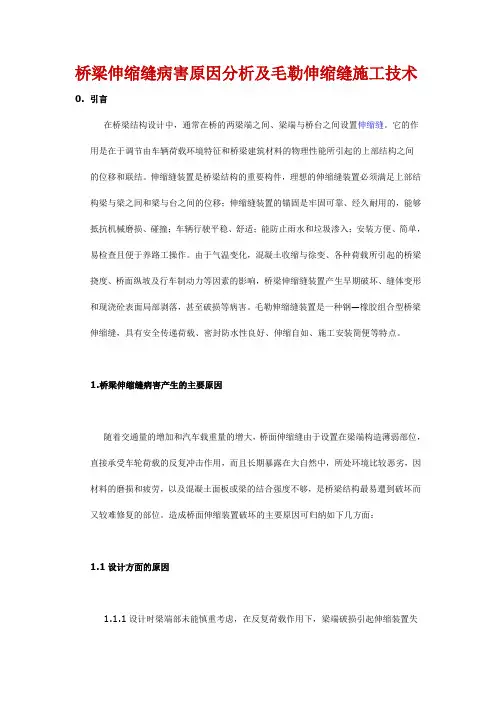

毛勒桥梁伸缩缝安装工艺
一、毛勒桥梁伸缩装臵的构造特点
毛勒桥梁伸缩缝属于模数支承式伸缩装臵，它利用吸震缓冲性能好又容易做到密封的橡胶材料与强度高刚性好的异型钢材组合而成。其特点是橡胶密封条嵌接于异型钢边梁与中梁（边梁）内组可伸缩的密封体。异型钢梁直接承受车辆荷载。这伸缩装臵能适应桥梁由于温度变化引起的伸缩，能适应桥梁由于挠度变化而产生的位移，具有良好的整体性，排水性、防水性和耐久性。毛勒桥梁伸缩具有以下的构造特点。
1、毛勒伸缩缝主要由边梁、中梁、防水密封带，控制弹簧及弹性支承位移箱等原件组成，其单缝伸缩量为0~80mm，它可以根据桥梁实际需要伸缩量的大小任意组合。
2、毛勒伸缩缝的传力系统是由特种材料制作的控制弹簧，支承梁及弹性支承组成。控制弹簧具有良好的压缩和回弹性能，能平稳地将边梁构件的伸缩力的最小的位移阻力传递给中间梁，车辆荷载通过弹性支承，锚筋被可靠地传递到桥梁上。
3、伸缩缝的异型钢上设计有内凹槽，防水密封带通过专用工具被可靠地压紧在凹槽内，密封带的折叠式开头能很好地适应伸缩缝的变化，防水性能好。
二、毛勒伸缩装臵、施工、安装的基本要求
1、按照设计图纸提供的尺寸，在梁端（或板端）与梁瑞，梁端与桥台处预留安装伸缩缝的预留槽内，按图纸要求预埋好锚固钢筋、锚固筋应与梁端或桥台有可靠的锚联。
2、工厂组装好的伸缩装臵在工地存放时应垫离地面至少30cm。
3、伸缩缝上桥之间，必须首先检查施工完成后的主梁两端缝间隙是否一致，预埋的锚固钢筋位臵是否准确。
4、伸缩缝上桥前，必须按安装时的实际气温，调整组装定位值，并用专用夹具将其固定。
5、伸缩缝吊装就位前，就将预留槽内混凝土打毛，清扫干净。
6、安装时，伸缩缝的中心线与桥梁中心线相生重合，偏差不能超过10mm，伸缩缝顺桥向宽度应和梁与梁（或梁与桥台）的间隙对正，并使其顶面标高与设计标高相吻合。
7、浇注混凝土时应采取必要的措施，振捣密实，并防止混凝土渗入伸缩装臵位移箱内，不允许将混凝土漏到在密封橡胶缝中及表面上。
三、毛勒伸缩缝的施工、安装工序（后装法）技术要求
1、毛勒伸缩缝安装前，按照设计图纸检查梁（或板）端间隙，预留槽几何尺寸，预埋筋间距、走向、牢固性，是否符合设计要求以及预留槽两侧路面平整度是否符合设计要求。若不满足设计要求时，必须首先处理，满足要求后方可安装伸缩缝。
A、当预留槽小于设计宽度，深度达不到设计要求时，采用风镐，切缝机等工具，整修预留槽并将预留槽边部凿毛，以利新、旧混凝土结合。
B、当预埋筋数量不足或和梁端（桥台）没有可靠的锚联时，采取打孔用环氧树脂补锚钢筋或者凿出梁端（桥台）主钢筋补焊锚筋，切实保证锚固钢筋与梁端或桥台有可靠的锚联。
2、成品伸缩缝的安装与运输
A、根据安装时的实际气温，计算调整组装定位值，并用专用夹具将其固定。定位值的计算可参照以下公式计算X=（Tmax-Tx）〃△L/n〃(Tmax-Tmix)为制作安装时定位值，Tx为安装当月平均气温，△L为伸缩缝的伸缩量，n为缝数，单缝取1，双缝取2，Tmax为当地最高平均气温，Tmin为当地最低平均气温。
B、标记产品名称、规格型号、生产日期等
C、在运输过程中，防止碰伤表面，防止大的震动和碰撞。运输
车辆根据伸缩缝的长度选定，伸缩缝运输时最多允许超出车厢2m。当伸缩缝长度大于15 m时应分段制作，分段运输，在工地对接。
3、在桥面铺装前，用砂砾等填充预留槽。
4、用油毡盖于预留槽口处。
5、在伸缩缝中线及伸缩缝两侧做好标记。
6、在桥面铺装完成后，按预留槽的预留宽度用切缝机将伸缩缝两侧路面砼切齐并清理预留槽。
7、检查伸缩缝两侧路面铺装层的平整度、预留筋的牢固性，并整理预埋筋，使之达到施工安装的要求，在伸缩缝下部填塞泡沫板。
8、检查伸缩装臵是否符合要求。
9、以预留槽两侧沥青砼路面（或水泥砼路面）为标高，根据伸缩缝中心线的位臵，设臵起吊装臵，将伸缩缝吊装就位，并使伸缩缝的顶面与设计标高相符，使其中心线与预留槽中心线对正。
10、调平、调顺伸缩装臵，使各纵梁的缝隙均匀一致。平整度误差不大于1mm/m，直顺度误差不大于10mm/10m。
11、在伸缩缝装臵箱体或锚固板处，竖焊ф16以上的钢筋进行高度定位，横焊ф16以上的钢筋进行直度定位。
12、伸缩缝正确就位后，便可以将伸缩缝一侧的边梁锚筋与预留槽内预埋钢筋焊接，以固定伸缩装臵。焊接时，每隔2—3个锚筋焊接一点然后按上述步骤焊接另一侧锚筋与预埋筋。两侧完全固定后，就可将其余未焊接的锚筋完全焊接，并穿横钢筋焊进行加固，要确保锚固可靠。
13、检验伸缩缝的标高、平整度、直顺度符合要求后，解除伸缩缝定位夹具。
14、装入苯板，并检查是否会漏浆。
15、清理、冲洗伸缩缝预留槽。
16、浇筑伸缩缝连接处砼。伸缩缝连接处砼采用50号水泥混凝土
（或业主指定的其它混凝土），砼的拌和、运输、浇筑严格按照有关规定要求施工。
A、在伸缩缝安装前，应提前做好所用混凝土的原材料试验，配合比试验，报监理工程师批准后方可采用。
B、清理、冲洗预留槽后，用苫布遮盖预留槽两侧桥面混凝土，同时用胶带粘封伸缩缝口。
C、混凝土按工程当时需要数量拌和，已初凝的混凝土不得使用，不允许加水或其它方法变更混凝土的稠度，混凝土的拌和采用机械拌和，拌和时间不应小于2mim。
D、混凝土的运输能力应适应混凝土的凝结速度和浇筑速度的需要，使浇筑工作不间断，并使混凝土运到浇筑地点时仍保持均匀性及规定的坍落度。
E、浇筑砼前检验砼的均匀性和坍落度。浇筑砼时温度不得低于+5°C，也不得高于+32°C，混凝土的浇筑应在一次作业中连续进行，浇混凝土应按水平分层浇筑，分层厚度不超过45cm。
F、浇筑砼时，采用插入式震捣器捣实。振动应保持足够的时间和强度，以彻底捣实砼，但时间不能太久，以免造成砼离析，振捣时，应避免振动棒碰撞钢筋及其预埋筋。
G、混凝土颜色应均匀一致，无蜂窝、麻面、表面平整度控制在2mm内（三米直尺）。
H、混凝土浇筑完成后，应立即养生，养生期应最少保持7天或监理工程师指示的天数。当气温低于5°C时，应覆盖保温，不得向砼面洒水，当砼的强度达到规范要求时方可开放交通。
四、毛勒伸缩缝安装注意事项
1、安装毛勒伸缩缝前，一定要按照设计图纸，核对施工完的梁板端部及桥台处安装伸缩装臵的预留槽尺寸，预埋锚固钢筋是否与梁板，桥台可靠锚固，两端梁、板、桥台间的伸缩缝是否与设计值一致，若
不符合设计要求，必须首先处理，满足要求后方可安装伸缩缝。
2、伸缩缝装臵上桥前，应按装时气温调整安装定位值，用专用夹具固定。
3、浇筑混凝土前，在伸缩缝间隙处，应用泡沫塑料将间隙填塞，防止浇筑时把间隙堵死，影响伸缩，然后安装必要的模板。
4、伸缩缝两侧预留槽砼强度满足设计要求后，方可开放交通。
桥梁伸缩缝施工汇报材料
————————————————————————————————作者：————————————————————————————————日期：
成贵铁路CGZQSG-4标段 桥梁底座板伸缩缝施工经验 总结 中交第二航务工程局有限公司成贵铁路第一项目分部 2017年9月22日
目录 一、工程概况 (1) 二、伸缩缝规格选用 (2) 三、施工工艺流程 (3) 3.1施工工艺流程 (3) 3.2施工方法 (4) 四、安装施工控制要点 (6) 五、总结及建议 (6)
一、工程概况 成贵铁路4标正线设计行车速度250Km/h，线间距4.6m，桥梁类型为无砟梁。桥梁防护墙内侧净宽9m，桥梁宽12.2m，桥梁建筑总宽12.48m。桥梁上部为双线无砟轨道结构，全线桥梁简支梁伸缩缝均采用TSSF-60（耐候钢、直曲线）型伸缩缝；桥面结构方面伸缩缝分为无声屏障、单侧声屏障、双侧声屏障三种。快速更换橡胶带伸缩缝由异形型材、防水橡胶带及其橡胶锁紧条、锚固钢筋，连接螺栓等组成。 表1 桥梁位于直线段按声屏障类型选用如下： 序号标准跨度声屏障类型伸缩缝型号 1 24m/32m 无TSSF-60（11.70m） 2 单侧声屏障TSSF-60（11.55m） 3 双侧声屏障TSSF-60（11.40m） 异性型材按设计要求选用铝合金材料；防水橡胶带按设计要求选用W 型防水橡胶带。根据现场实测梁缝宽度对照《铁路桥梁快速更换橡胶带伸缩缝安装图》图号：通桥（2016）8370的相关要求匹配对应的橡胶条安装，其他情况下采用直线上的防水橡胶条。 图1 梁端伸缩缝安装示意图
***高架桥 桥梁伸缩缝安装 技术交底 中铁港航局集团第二工程有限公司 ***高架桥项目经理部
桥梁伸缩缝技术交底 一、工程概况及主要工程量 1、工程概况 ***高架桥总建筑面积约5.2万平方，根据布局设计桥梁纵向分为三条轴线为：E-E轴，F-F轴，G-G轴；横向分为四条轴线，分别为A-A轴，B-B轴，C-C 轴，D-D轴；消防通道M-M轴，N-N轴；桥梁伸缩缝共计两种，分别为80mm型钢橡胶伸缩缝和40mm型钢橡胶伸缩缝；主桥80mm型的共计830m, 消防通道80mm 型的共计82m, 40mm型的共计129m；伸缩缝开槽处混凝土单独浇筑，伸缩缝两边每边35cm,使用C40聚丙烯混凝土。 二、施工人员及机械安排 1、人员安排 根据伸缩缝施工工程量及业主工期要求，计划投入施工人员为30人。技术负责人员1人，技术人员3人，施工人员20人，电工3人。 2、机械安排 为保证桥梁伸缩缝工程质量和工期，根据工程数量和工期要求， 需要如下机械设备： 桥梁伸缩缝主要施工机械表 设备名称数量（台） 空压机 3 路面切割机 3 电焊机 6 气割设备 3 振捣棒 6 运输车 3 三、伸缩缝的施工工艺 1、桥面伸缩缝施工工艺框图
伸缩缝现场检查和材料进场安排 伸缩缝安装施工准备工作 切割缝区、清理缝区 修正、补植预埋钢筋 型钢就位 以路面及两端缝为基准将型钢点焊定位 加入分布筋、锚筋、与预埋钢筋焊接 检验焊接点，对必要的进行加固后布设面层钢 浇注过渡段混凝土 混凝土养护、成品保护 2、施工前的准备工作 熟悉施工图纸和安装操作规程检查，验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。 机械设备、小型机具配备齐全，配齐备足养护用的塑料薄膜、养护工具等。 3、切缝、清槽 按预留的槽口宽度用切缝机对沥青混凝土路面进行切缝。切缝时应注意保持路面切缝完好整齐，无啃边现象。切缝后及时清除槽内沥青混凝土及杂物，凿毛槽口内混凝土表面。这一系列工序非常重要，它将影响混凝土的浇筑质量。 4、就位安装桥梁伸缩缝 下缝前应认真检查槽内预埋钢筋，若发现裂缝或折断，位置不当或间隙过大，
桥梁伸缩缝施工方法大全 在桥梁工程中，要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处，栏杆与桥面铺装都要断开。桥梁伸缩缝都有哪些施工方法？又有哪些病害防治措施呢？ 一、公路桥梁伸缩缝的作用及分类 1.1桥梁伸缩缝的作用 由于桥梁处于室外，在动荷、温度、混凝土的收缩和徐变作用下，梁体产生位移，位移过大时就会影响行车舒适和安全。为了调节桥梁上部结构之间的位移和联接，需设置伸缩缝。但是设计不当，安装质量低劣，和缺乏科学的及时养护，伸缩缝处就会跳车，这是目前国内常见的病害，并且越来越突出。桥梁伸缩缝处出现破坏、下沉、错台，在车俩通过时对桥梁产生跳动冲击，产生附加荷载，影响行车舒适性，严重时产生安全事故。为了消除台阶、跳车等现象，我国已经采用许多行之有效的办法，其中桥梁伸缩缝的安装是一项极为重要的项目，施工缺陷是不容忽视的。 1.2桥梁伸缩缝分为以下五大类： 钢制支承式、组合剪切式（板式）、模数支承式、对接式及无缝式伸缩缝。 二、公路桥梁伸缩缝的施工技术 2.1 施工准备 在施工前，熟悉相关施工图纸和伸缩缝安装操作规程，检查异型边梁的平整度、顺直度和缝体间隙；根据工程的实际情况必须配备足够的机械设备、小型机具，而且跳板必须质量坚固以使过往的施工车辆能顺利通过，同时配齐配足防止污染路面的帆布、塑料布和养护用的塑料薄膜、草苫子等，以保证施工顺利进行。
2.2 切缝 在施工前根据施工设计图纸放样，使用切割机据缝，注意对据缝线以外路面的保护，防止污染，并保证切缝切口完好。 2.3 开槽 用风镐开槽，应将槽内混凝土及杂物清除干净，尤其是梁端间隙内的杂物,并理顺、调直槽内预埋筋，如发现预埋筋数量不足，应打膨胀螺栓，补足预埋钢筋，并请业主代表、监理人员共同验收、确保伸缩缝的质量。 2.4 安装 2.4.1伸缩装置安装前，检查伸缩缝预埋筋的锚固宽度。一般按50cm设置为宜，桥台上易采用背墙的宽度为宜，这样即加强伸缩缝装置的稳定，又方便了桥面板的施工；用高压水枪清除伸缩缝槽内杂物，并检查其是否干净，对型钢进行平整度检查，在安装过程中，检测伸缩缝型钢顺直度及平整度，平整度控制在2mm以内，顺直度控制在3mm以内，顶面与路面高差控制在2mm以内。 2.4.2安装固定时，用龙门吊架和10*10的角钢作定位角钢，伸缩缝的中心线与梁端中心线相重合，伸缩缝顶面比沥青混凝土路面的标高要低（1~2mm）.在临时进行固定隔点焊之前，对标高与直线度调整到符合设计要求后方可进行，固定时按伸缩缝边梁的锚固装置与预留槽的预埋筋从桥宽一侧向另一侧依次每隔2-3锚固筋焊一个焊点，为保证伸缩缝不发生变位，从两侧对称施焊，严禁从一端平移施焊。 2.4.3固定后对伸缩缝的标高再复测一遍，确认没有出现变形、偏差后，把锚固钢筋与预埋钢筋在两侧同时焊牢，一次全部焊牢，如焊时不好施工时，可先一侧焊，再焊另一侧。当单侧焊工作量大时间长时，且温差变化影响大，可在单侧焊好后，再焊接另一侧左、中、右部位进行锚固，同时对另侧其他各锚杆加以焊接，注意焊点与型钢的距离，确保型钢不变形。
伸缩缝施工工艺流程和方法 桥梁伸缩装置安装对行车的平稳性起着重要作用，因此伸缩安装是一项重要而细致的工作, 为保证伸缩装置的平稳性和使用的耐久性，保证施工质量，必须严格按照施工工艺精心施工，保证满足产品的实际使用性能。 、施工工艺流程图 伸缩缝现场调查和材料进场安排 伸缩装置安装施工准备工作 切割缝区，清理缝区 型钢就位 对直线度、平整度复查后加入分布筋，锚筋钢筋与预埋钢筋焊接 、施工工艺方法 ①熟悉施工设计图纸和安装操作规程，检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。 ②机械设备、小型机具配备齐全，尤其是提供施工车辆过往的过桥板必须质量坚固、数量充足，以保证施工顺利进行。 ③配齐备足防止污染路面的塑料布、胶带等材料及养护用的塑料薄膜、浇水工具等。开槽 ①在桥面沥青砼铺装层施工完成后，根据各种类型伸缩缝施工设计图的要求进行准确放样以及确定开槽宽度，打上线以后用切割机切缝，切缝线以外的沥青砼路面必须仔细用塑料布覆盖并
用胶带纸封好，以防切缝时产生的石粉污染沥青路面。切缝应整齐、顺直并注意把沥青砼切透，以免开槽时缝外沥青砼松动。 ②用风镐开槽。开槽深度不得小于9cm开槽时要将槽内的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层并用强力吹或高压水枪清除浮尘和杂物。开槽后禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。 ③梁端间隙内的杂物，尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。如有梁板顶至背墙情形，须将梁端部分凿除。 ④理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于15cm补植后的钢筋须请业主代表、监理人员共同验看。 ⑤开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。 缝体安装 ①安装伸缩装置时，上部构造端部间的空隙宽度及伸缩装置的安装预定宽度，均应与安装温度相适应，并应遵照图纸规定。伸缩装置的安装，应在伸缩装置制造商提供的夹具控制 （将伸缩装置预置）下进行。伸缩装置一般应在+5C?+20C的温度范围内安装。当伸缩装 置的安装温度不同于图纸规定时，应根据跨径、桥面连续长度、安装时温度等综合计算，并经有关程序确认后对各项安装参数予以调整。伸缩缝定位宽度误差为土2mm要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差。各种类型伸缩缝型钢伸缩间隙的确定与安装时温度有关，安装时按桥梁实际长度如伸缩余量充分，缝间隙可考虑适当收小，具体如下。 伸缩缝安装温度对应的型钢间隙与梁端参考值表 ②安装时伸缩缝的中心线要与梁端中心线相重合。如果伸缩缝较长，需将伸缩装缝分段运输，到现场后再对接，对接时将两段伸缩缝上平面置于同一水平面上，使两段伸缩缝接口处紧密靠拢并校直调正。用高质量的焊条，逐条焊接，焊接时宜先焊接顶面，再焊，最后焊底面，要分层焊接并及时清除焊渣，焊接结束后用手提砂轮机磨平顶面 ③伸缩缝的标高控制与固定：采用10X10角钢作定位角钢，使伸缩缝上顶面比两侧沥青砼面层的标高低约2?3mm同时控制伸缩缝的标高，然后对伸缩缝的纵向直线度也进行调整。伸缩缝
桥梁伸缩缝施工方法及桥梁伸缩缝施工要求： 在桥面沥青混凝土面层铺筑完成后，桥梁伸缩缝施工均采用后嵌法施工。其施工要点如下： 1.桥梁伸缩缝安装前应检查桥梁伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。 2.划线、切割：根据设计位置放出桥梁伸缩缝中线，并按设计尺寸从中线位置量测伸缩缝混凝土保护带边线，用混凝土切缝机按所画边线切割桥面沥青混凝土。为保证切边不受损坏，可分两次切割。第一次切缝距离保护带边线预留5cm，待浇筑混凝土前，再沿准确边线进行第二次切割。切缝要求顺直、准确，切割时注意不要破坏桥面防水层，将防水层卷起予以保护。 3.清理、填塞间隙：人工配合空压机清除切割范围内的沥青混凝土，并凿除松散混凝土，同时将缝内的杂物清理干净。缝宽一定要满足设计宽度要求，清理后用苯板将伸缩缝堵严。恢复预埋锚筋，预留钢筋数量要与设计图纸相符，若不相符要及时补焊。用空压机再次清理。为预防伸缩缝安装过程中焊花烧坏泡沫板，可在泡沫板两侧用钢板或铁皮覆盖保护。 4.桥梁伸缩缝就位：安装前用吊车吊运时，应检查好吊车的吊钩，防止脱钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大于3m具有足够刚度的工字钢或铝合金钢搭放在伸缩
缝两侧来控制高程。工字钢沿垂直伸缩缝的方向以1m间距放置，并与缝两侧路面压紧，用木楔将伸缩缝型钢垫平，然后用3m直尺配合自制小门架逐段精确调平，调平过程中应采用钢楔。伸缩缝就位后，应调整伸缩缝的中线及标高，标高根据缝两侧5m范围内的实测路面标高确定。 桥梁伸缩缝施工要求 材料及加工要求 （1）橡胶、钢材、钢筋等应符合设计文件和技术规范的要求。（2）砼：伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的最小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。 2、施工要求 2.1基本要求 （1）伸缩缝安装采用开槽法。即先进行桥面铺装施工，后开槽安装伸缩缝，以沥青砼铺装层来控制伸缩范围内砼及伸缩缝本身的平整度和标高。 （2）伸缩缝宜在气温为年平均气温时安装。当安装温度与年平均温度相差较大以致影响伸缩缝正常使用时，应在制造厂家工程师的指导下，卸掉夹具，用千斤顶调正伸缩间隙，使之符合要求，再安上夹具固定好，以备安装。 （3）安装后的伸缩缝缝面必须平整，纵横的坡度符合设计要求，并与两侧沥青砼路面平顺衔接。
青岛市新疆路高架快速路工程二标 伸 缩 缝 专 项 施 工 方 案 编制： 复核： 审批： 中国铁建十四局集团有限公司 青岛市新疆路高架快速路工程二标段项目经理部 二〇一五年五月一日
目录 1.编制依据 (1) 2.工程概况 (1) 3.施工总体部署 (1) 3.1施工准备 (2) 3.2人员组织 (2) 3.3材料组织 (3) 3.4物资机械设备 (3) 4.施工方案 (3) 4.1桥面平整度检测 (3) 4.2放线 (3) 4.3割缝 (3) 4.4开槽 (4) 4.5清槽 (4) 4.6调整钢筋 (4) 4.7伸缩缝安装 (4) 4.8砼浇注 (6) 4.9砼养护 (6) 5.质量保证措施 (7) 6.安全保证措施 (7) 7.文明施工措施 (7)
青岛市新疆路高架快速路工程二标段 伸缩缝专项施工方案 1.编制依据 1.1 青岛市新疆路高架快速路桥梁工程设计文件； 1.2 青岛市新疆路高架快速路桥梁工程二标《施工组织设计》； 1.3《城市桥梁工程施工与质量验收规范》CJJ2-2008； 1.4《公路桥涵施工技术规范》JTJ041-2000； 1.5 国家及地方关于安全生产等方面的法律法规条例； 1.6 其他相关文件。 2.工程概况 桥梁工程是青岛市新疆路高架快速路工程的重要组成部分，也是整个工程的关键和控制性工程。 桥梁工程共计66联，桥梁面积115141㎡。整个桥梁工程共分为四个标段。 本标段为新疆路高架桥快速路桥梁工程第二标段，主要内容为主线高架桥7-15号桥及渤海路匝道，主桥长度834米，面积25747.2平方米。新疆路高架快速路工程二标段共有现浇箱梁14联。 本标段伸缩缝采用GQF—F80型和ZT-MZL160型整体式伸缩缝。缝宽大于10cm的采用ZT-MZL160型，因现浇箱梁悬臂端厚度较小，最外侧两个装置采用ZT-QM160浅埋式伸缩缝装置。缝宽不大于10cm的均采用GQF—F80型伸缩缝。伸缩缝装置钢梁采用耐候钢并表面电弧喷锌-铝合金涂层。 3.施工总体部署 为保证伸缩缝施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。
同三线两汾段二合同伸缩缝施工方案 山东省公路工程总公司日照公司二OO三年九月九日
伸缩缝施工方案 一、施工准备 1、人员及机械进场 管理及技术人员已到位，已对施工图纸进行了详细的审核，对现场进行了详细的勘察，制订了详细的施工进度计划，建立了有效的质量保证体系和安全保证体系。 劳动力及各种施工机械已全部进场。 2、原材料准备及试验 毛勒缝已按图纸要求的型号、长度及安装时的宽度等要求进行购置，水泥、砂、碎石等原材料已备好，毛勒缝已做好防雨处理，水泥已做好防水、防潮工作。 幵会同监理对毛勒缝、水泥、砂、碎石取样检验，结果合格，50号砼的配合比试验已完成。 二、伸缩缝施工工艺 1、预埋钢筋 钢筋在浇筑桥面或桥台混凝土时预埋，根据图纸提供的安装图，预留安装伸缩缝装置的凹槽，并按图纸要求预埋钢筋，且钢筋头应伸向凹槽内。 2、伸缩缝安装 安装前首先对上部构造端部间的空隙宽度和预埋钢筋的位置进行检查，使其符合图纸要求，再将预留槽内混凝土打毛，清扫干净，然后在预留凹槽内画出伸缩缝装置的定位
中心线（顺缝向和垂直缝向）和标高，检验实际气温与生产厂家提供的安装温度是否符合，如果有出入，则应调整伸缩缝装置的安装宽度。 安装时用生产厂家提供的专用夹具夹紧伸缩缝装置，用起重机将伸缩缝装置吊入预留凹槽内，使伸缩装置正确就位，如伸缩缝装置从落在坡面上，再作适应纵横坡的调整，此后将锚固钢筋与预埋钢筋焊连，使伸缩装置固定，不能在伸缩缝边梁上施焊，以免造成边梁局部变形，伸缩缝固定后即可松开夹具，使伸缩缝装置参入工作。 3、砼的施工 在浇筑砼前，应会同监理对安装好的伸缩缝装置进行检查，检查项目合格后，才能进行砼的浇筑。 在模板支立前，首先备好浇灌砼所用的各种工具、机械、原材料；50号砼的拌和质量必须达到规范要求，其水灰比、坍落度须在规定范围内，所用原材料须经试验检验合格，严格控制其施工配合比，以重量法计量，所用水泥须是做试验配合比的同厂家、同规格的水泥；砼的拌和时间大于2分钟，砼须均匀，颜色一致，不泌水，不离析；砼的运输采用拖拉机拉料斗运输，使砼在运输过程中不致出现漏水、吸水、离析现象，保持均匀性，坍落度符合要求；然后在槽口上支立模板，模板要严密无缝，防止砼进入控制箱内，同时，也不允许将砼溅到密填封橡胶件上，如果发生上述现象应予以清
桥梁伸缩缝施工要求 1、材料及加工要求 （1）橡胶、钢材、钢筋等应符合设计文件和技术规范的要求。 （2）砼：伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的最小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。 2、施工要求 2.1基本要求 （1）伸缩缝安装采用开槽法。即先进行桥面铺装施工，后开槽安装伸缩缝，以沥青砼铺装层来控制伸缩范围内砼及伸缩缝本身的平整度和标高。 （2）伸缩缝宜在气温为年平均气温时安装。当安装温度与年平均温度相差较大以致影响伸缩缝正常使用时，应在制造厂家工程师的指导下，卸掉夹具，用千斤顶调正伸缩间隙，使之符合要求，再安上夹具固定好，以备安装。 （3）安装后的伸缩缝缝面必须平整，纵横的坡度符合设计要求，并与两侧沥青砼路面平顺衔接。 （4）严禁将伸缩缝边梁直接与砼中预埋钢筋施焊连接。 （5）安装前必须对伸缩缝妥善存放，不得有变形和污染。 （6）施工中严禁将空压机、发电机等动力设备直接置于路面上，所有机械必须采取有效措施防止漏油污染路面。 （7）安装结束后，必须保证伸缩缝周围沥青砼清洁、无污染、无损坏。 （8）安装伸缩缝不能影响道路畅通，需要提前做好提示，不能出现安全事故。设置的过桥宽度要具有一定的过车宽度。 2.2、施工工艺和方法 （1）安装前现场准备工作 A 熟悉图纸和安装操作规程，检查、验收伸缩缝异型边梁的平整度、顺直度和缝体间隙。 B 机械设备、小型机具配备齐全。尤其是提供施工车辆过往的过桥必须质量坚固、数量充足，以保证施工顺利进行。 C 配齐备足防止污染路面的帆布、塑料布、胶带等材料。 D 配齐备足养护用的塑料薄膜、草苫子、运水工具等。 （2）开槽 A 桥面沥青砼铺装层完成（覆盖伸缩缝连续铺筑）并验收 合格后，根据施工图的要求确定开槽宽度，准确放样，打上线后用切割机锯缝、顺直，锯缝线以外的沥青砼路面，必须仔细用塑料布覆盖并用胶带纸封好，以防锯缝时产生的石粉污染路面。 锯缝应整齐、顺直，并注意把沥青砼切透，以免开槽时缝外砼松动。 B 用风镐开槽。开槽深度不得小于12cm，应将槽内的沥青砼、松动的水泥砼凿除干净，应凿毛至坚硬层，并用强力吹风机或高压水枪清除浮尘和杂物。 开槽后应禁止车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青砼受损。 C 梁端间隙内的杂物，尤其是砼块必须清理干净，然后用泡沫塑料填塞密实。如有梁板顶至背墙情形，须将梁端部分凿除。 D 理顺、调整槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于15cm，补植后的钢筋须请业主代表、监理人员共同验看。 E 开槽后产生的所有弃料必须及时清理干净，确保施工现场整洁。
施工安全交底记录 单位名称：中铁二十三局江南项目部编号：施工单位特大桥桥面伸缩缝施工队交底时间2014年8月13日 分项工程名称伸缩缝施工安全技术交底施工部位全线桥梁伸缩缝施工 交底部门安全部交底人监理签字 施工期限2014年8 月13 日至施工结束 接受交底人签名： 交底内容： 1、进入施工现场必须遵守安全生产各项规章制度。 2、高温天气施工时，采取“做两头，歇中间”，尽量避开高温时段，施工现场还应配备必要防暑降温等物品，防止发生中暑、生病而导致晕倒情况。所有操作人员禁止疲劳作业。 3、所有进入施工现场的操作工人必须佩戴安全帽，穿反光服，严禁打赤膊、穿拖鞋，严禁酒后上岗。 4、施工作业区域全封闭时，要在前后进出口位置设置明显提示标志，告知“前面施工、封闭通行”，必要时设置安全员疏导交通。采取半幅施工法时，施工区域前后方20米位置要设置明显“前方施工、注意慢行”等标志，前后方10米位置还应设置防撞墩，设置必要的围挡。施工区域必须设置夜间警示灯，所有的安全标识牌必须帖上反光膜，并与湖北省标准化工地建设图册上相关标识一致，所有安全防护设施和安全标志在施工完毕之前，任何人都不得损坏或擅自移动和拆除。 5、必须对所有施工作业人员进行岗前培训，作业前进行施工安全技术交底。 6、电焊作业，电焊工需持有特种作业有效证件，电焊作业时：电焊机外壳，必须接地良好，其电源的装拆应由电工进行，雷雨时应停止露天焊接作业。焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套，在潮湿地点工作，应站在绝缘胶板或木板上。作业前要清除现场周围的易燃、易爆的物品，不便移动的必须用阻燃材料覆盖、隔离。工作结束应切断焊机电源，并检查工作地点，确认无
屋面伸缩缝施工工艺 第一步：伸缩缝的安装： a、安装方法采用反开槽二次切边法施工，即当铺筑完沥青混合料路面后再反开伸缩缝安装槽。第一次切边按设计边线向内反5厘处切边，待伸缩装置安装完成后再二次切边至设计线，以保证切边边口的整齐。 b、安装形式，桥面伸缩装置与防撞墙伸缩装置，分体安装以桥面伸缩装置端头的翘起来保证缝端的漏水问题。 第二步：伸缩缝安装： (a).伸缩缝安装前首先检查伸缩缝开槽宽度与伸缩装置的间隙是否符合温差要求。间隙中是否清理干净，待检查验收合格后安装。 (b).为防止安装过程伸缩缝装置产生的变形，保证伸缩装置与两侧路面的平顺，采用”吊缝固定法”，即采用长3米，25#工字钢垂直于槽放置，间距1米，用∩钢筋在工字钢上将伸缩缝吊起同工字钢靠紧固定，用仪器检查平整度、顺直度合格后予以焊接。这样即可控制焊接时伸缩装置的变形，又可保证伸缩装置安装的整体质量。 (c).在止水胶带下填塞苯板的方法，不能很好的保证浇筑槽内砼时两梁的间隙及严密性，而影响施工质量，为此采用在安装前伸缩缝钢梁前端根据锚固槽深度，焊上2毫米铁挡板，两板内再填苯板支撑的方法,用以保证这一环节的施工质量。 第三步：砼浇注： 施焊固定后，拆掉工字钢，切断∩型钢筋，安设计规定宽度二次开
缝，要求开缝顺直，清理后，解除定缝铁件，再次对各部位质量进行检查，合格后，浇注砼，砼浇注采用两侧同步浇注严密震捣的方法，至无气泡止，然后用刮杠刮平，以两遍抹子成活，成活后拉锚。 第四步：养护与保护： 采用细麻片浸水双层加盖进行养护，养护期间，水车供水设专人负责，并对道路严格封闭，设专人看护。 为了保证屋面伸缩缝质量问题，针对建设施工企业施工情况，屋面伸缩缝施工注意点情况如下： 1、砖墙伸缩缝一般做成平缝或错口缝,一砖半厚外墙应做成错口缝或企口缝。外墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏弹性防水材料塞缝,缝隙较宽时,可用镀锌铁皮、铝皮作盖缝处理。内墙可用金属皮或木条作为盖缝。 2、楼地板层伸缩缝构造伸缩缝位置大小应与墙体、屋顶变形缝一致。缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理,上铺活动盖板或橡皮等以防灰尘下落。顶棚处的盖缝条只能固定于一端,以保证缝两端构件自由伸缩。 3、屋顶伸缩缝构造不上人屋面一般在伸缩缝处加砌矮墙,屋面防水和泛水基本上同常规做法,不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏,上人屋面则用嵌缝油膏嵌缝并注意防水处理。
XXX桥梁伸缩缝施工注意事项 为了保证桥梁伸缩缝标准化、规范化施工，安装后保证伸缩缝与路面平顺，保证行车舒适。本项目桥梁伸缩缝设计类型如下： 桥梁伸缩缝设计内容： 1、混凝土设计为：C50 钢钎维混凝土； 2、伸缩缝设计类型： 1）、D80型； 2）、D160型；
3）、D240型：
3、安装温度：本地区建议10°C.（本项目桥涵通用图）。 在桥梁伸缩缝施工前提出以下要求： 一、施工前准备工作： 1、施工单位必须组织技术人员熟悉施工图纸和安装 操作规程，熟悉施工规范。 2、必须进行混凝土配合比及试验，按设计要求，做 混凝土配合比，上报监理单位进行审批，以满足施工工艺 要求。 3、选择具有一定生产规模、生产经验的大型生产厂家，购买、定制符合本项目设计的桥梁伸缩缝。 4、进场材料应有检测报告、合格证、标志，包装符 合要求。对进场的伸缩缝进行检查、验收，检查伸缩缝异 型边梁的平整度、顺直度和缝体间隙。并在监理的见证下 进行外委试验。 5、伸缩缝原材料进场后存储必须符合规定。现场材 料应分类、分批放置阴凉处，妥善保管，严禁随意堆放或 长期在烈日下暴晒。 6、施工前必须有监理工程师在场进行施工安全和技 术交底。 二、伸缩缝施工基本要求： 1、在已经完成的沥青混凝土路面根据预留槽口宽度进 行切缝。切缝前必须放样，切缝时注意保持路面切口完好，无啃边现象，切缝线线形顺直。切缝后及时清除槽内沥青
混凝土及填料，凿毛槽口内混凝土表面。这一系列工序非 常重要，它将影响混凝土的浇筑质量。 2、切缝的所有机械设备以及清理槽口的杂物不得直接 置于沥青路面上。对切缝设备必须采取有效措防止漏油， 对清理的杂物及时进行包裹处理，保证沥青路面不受污染。 3、伸缩缝下缝前认真检查槽内预埋钢筋，若发现裂缝 或折断，位置不当或间隙过大，采取补救措施。保证沿缝 方向每米范围内至少有3根预埋钢筋与毛勒伸缩缝的毛环 牢固焊接。认真检查型桥梁伸缩缝质量，若发现变形或两 钢梁间距不一致时，进行修整。必要时，根据安装时的环 境温度调整毛勒伸缩缝的钢梁间距。将桥梁伸缩缝装置缓 缓放入槽内，使缝中心线与实际预留缝中心线相重合，偏 差不得超过5mm，同时使钢边梁内边保持垂直。桥梁伸缩缝 就位后，根据纵、横坡和标高调整其钢梁顶面比相邻沥青 混凝土路面低1～2mm，不得超过路面标高。 4、先点焊部分预埋钢筋和锚环钢筋，临时固定其位置。经检查符合质量要求后将锚环钢筋与预埋钢筋焊牢之后， 即可拆除桥梁伸缩缝的装配夹具。
技术交底内容： 1、技术交底范围 本交底适用于伸缩缝安装施工。 2、设计情况 本项目桥梁伸缩缝采用耐候型钢伸缩缝，由耐候型钢与防水橡胶条组合的伸缩缝结构形式，根据设计文件要求主要选用TSSF-100型和TSSF-160型两种伸缩缝进行安装，根据桥梁所处曲、直线和有无声屏障以及设计图纸中梁缝宽度，选取正确的伸缩缝进行安装就位。 3、开始施工的条件及施工准备工作 施工机械、材料、人员进场的检查、试验和上岗培训工作。 4、施工工艺 安装前的准备工作→凿除砼→清理槽→伸缩缝就位→对中整平→临时固定→检查自检→焊接一边→调整缝隙→焊接另一边→检查自检→清洗→报验→浇捣砼→养护→安装橡胶密封袋→涂刷防水涂料→报验→铺设档砟盖板→焊接就位→放行 (1)在桥面原有铺装层上，每侧保证两端边25cm以上的混凝土浇筑范围进行预留，要求切缝整齐、顺直，对槽内混凝土面凿毛，预埋钢板进行清理。 (2)将横向锚固钢筋按照设计位置与梁缝预埋钢板进行焊接；然后将伸缩缝装置和梁缝中线基本重合放置，型钢顶面低于梁面保护层10mm，利用支撑钢筋对耐候型钢进行焊接支撑定位，并焊接横穿钢筋和波纹钢筋，按照图纸和梁体预埋钢板位置平行于型钢排布焊接定位钢管，焊缝饱满、焊接牢固。 将定位钢筋配合定位钢管和档砟盖板焊接牢固后，移开档砟盖板，基本保证档砟盖板顶面与梁面保护层顶面平齐。 (3)在两孔梁端桥面间隙塞满泡沫板，防止在混凝土浇筑过程中漏浆；自检合格后，报监理工程师检验符合标准，方可浇筑保护层混凝土，混凝土浇筑初凝后及时采用土工布覆盖洒水养生。 浇筑保护层混凝土，锚固伸缩装置，电缆槽内距离梁端200mm的距离内，保护层高度与跨中方向保护层进行顺接。 (4)待混凝土强度满足设计强度80%以上时，清理耐候型钢槽道内杂物，按照梁缝形式进行防水橡胶条的镶嵌施工。 (5)清理混凝土梁缝保护层面上杂物，采用聚氨酯防水涂料，将档砟盖板与梁缝保护层范围混凝土梁面进行防水涂刷处理，保证涂刷均匀，而且不污染防水橡胶条；最后将档砟盖板与侧板按照先盖板后侧板的顺序，分别放置于梁缝设计位置，并进行焊接固定。 5、质量标准 按《高速铁路桥涵工程施工质量验收标准》及《铁路混凝土工程施工质量验收标准》中的有关规定对以下质量指标进行检验。 (1)桥梁伸缩装置和梁端挡水台所用原材料和部件的品种、规格、质量等应符合设计要求和铁道部现行有关标准的规定。 检验数量：全部检查。 检验方法：观察、尺量，检查质量证明文件。 (2)桥梁伸缩装置和挡水台的位置和范围应符合设计要求。 检验数量：全部检查。 检验方法：测量、观察。 (3)桥梁伸缩装置的部件应齐全完整，且连接可靠。
桥梁伸缩缝安装施工方案 根据设计图纸，本工程桥梁伸缩缝主要为80型模数式伸缩缝和160型模数式伸缩缝，其中主线桥每个伸缩缝处分割为2条伸缩缝。车行道伸缩缝在端部各伸入防撞护栏10cm，并向上弯起45度；伸缩缝预留槽内用混凝土浇筑，混凝土中添加钢纤维，钢纤维混凝土中钢纤维用量为60kg/m3。 （1）基本要求 1）施工安装前应按照设计图纸提供的尺寸，检查修整梁端及桥台处安装伸缩装置的预留槽的间隙，缝宽应符合设计要求，上下必须贯通，不得堵塞。伸缩装置安装预留槽口的尺寸应符合设计规定，锚固钢筋的位置应准确。伸缩装置安装前应将预留槽日清理干净。 2）伸缩装置的规格、性能必须符合设计要求，并符合现行行业标准《公路桥涵伸缩装置》（JT/T327）的规定。伸缩装置的型钢外观光洁、平整，表面不得有大于0.3mm的凹坑、麻点、裂纹、结疤、气泡和夹杂、不得有机械损伤。上下表面应平行，端面应平整，长度大于0.5mm的毛刺应清除。 3）伸缩装置出厂时应附有效的产品质量合格证明文件；吊装位置应采用明显颜色标明；在运输、储存中应避免阳光直接暴晒，雨淋雪浸，并应保持清洁，防止变形，且不能与其他物质相接触，注意防火。伸缩装置运到工地存放时，其库面应垫离地面至少300mm，并不得露天存放，确保其不受损害。 （2）伸缩缝安装 1）基层清理伸缩缝位置的竹胶板和混凝土块等杂物，清理干净后进行检查验收。铺设竹胶板和彩条布紧靠两侧伸缩缝的预埋钢筋，铺设宽度为20cm的竹胶板，并在紧贴防撞墙的内侧上翻5cm；上面铺设一层宽度为100cm的彩条布，并在防撞墙侧上翻10cm；在铺设彩条布的过程中不要造成彩条布的破损。浇筑混凝土彩条布铺设完成后，进行浇筑C10混凝土；混凝土的顶部高程与两侧的铺装层高度相一清理沥青面层和混凝土 待沥青面层铺装完毕后，伸缩装置在桥面沥青混凝土铺装完成后，采取反开槽的方式进行安装。把伸缩缝的沥青面层进行切割，清理混凝土等杂物，并具备安装伸缩缝的条件，进行验收。 2）伸缩装置吊装就位前，应将预留槽内混凝土打毛并清扫干净。吊装时应按
射阳县人民医院六层病房楼改造工程 施 工 组 织 设 计 （伸缩缝施工方案） 盐城市大成建筑工程有限公司 编制：审核：审批： 二O一一年五月五日
新旧楼伸缩缝施工方案 一、项目概况： 工程名称：射阳县人民医院六层病房楼改建工程 工程地点：射阳县人民医院内 建设单位：射阳县人民医院 设计单位：盐城市建筑设计研究院有限公司 监理单位：江苏苏伟项目管理有限公司 施工单位：盐城市大成建筑工程有限公司 本工程建筑总面积7560m2 ，原建筑为砖混结构、接建部分结构形式为框架结构。檐高22.6m。 二、屋面伸缩缝施工工艺： 在屋面止水带施工结束后制作盖板。（止水带详见屋面施工方案） 1、施工工艺流程： 钢板制作→打孔→焊接→除锈→做防锈漆→安装→检查 2、施工方法： a)（中间盖板）用4mm厚钢板用折边机折成“∩”形， 共计18个，每个长度3000mm。具体尺寸如下剖视图：
两侧距顶面100mm 、距接头面100mm 处各焊接￠12螺丝 一个，顶面居中、离接头面100mm 处焊接￠12螺丝一个。 离接头面200mm 处焊接￠8拎手，每个盖板两个拎手。 （接头盖板）用4mm 厚钢板用折边机折成“∩”形，共 计17个，每块长度170mm 。具体尺寸如下剖视图： 用长度300mm “∟”形4cm ×4cm 的角铁，在两端各5cm 处 打12mm 的孔。 （西面盖板）用4mm 厚钢板用折边机折成“Γ”形，共计 2个，每块长度3350mm ，中间由接头盖板连接。拎手4个。 具体尺寸如下剖视图：
(东面盖板) 用4mm厚钢板用折边机折成“Γ”形，共计1个，长度3550mm，无接头、无拎手。具体尺寸如下剖视图： 2、除锈： 用钢丝刷清除表面浮锈，在钢板上做3遍防锈漆。（角铁也如此方法除锈） 3、安装： 将每块长度3000mm的钢板按照顺序拼接在一起，卡在伸缩缝上面，将橡胶垫用玻璃胶固定在170mm长的接头盖板下，再将接头盖板卡在3000mm钢板的接头处。用螺母将角铁收紧。检查钢板是否平整后在接缝处用玻璃胶打满。东西面盖板安装需在墙上凿除宽度50mm深度50mm凹槽，后灌入油膏将盖板插进槽内，并粉补平整，养护到位（西面盖板接头施工同中间盖板施工）。 注：以上材料都用塔吊运至楼顶安装。
集安至双辽（通化至梅河口段）高速公路建设项目 第06合同段 桥梁伸缩缝安装 （K49+950～K59+600） 开工报告 吉林交建 施工单位：吉林省交通建设集团有限公司 监理单位：吉林省公路工程监理有限责任公司 编制日期：二〇一五年八月十二日
桥梁伸缩缝施工方案 一、编制依据 （一）通化至梅河口高速公路工程施工招标文件 （二）《吉林省高速公路施工标准化管理指南》 （三）吉林省高等级公路建设局工程建设管理办法 （四）公路工程质量检验评定标准 （五）公路桥涵施工技术规范 （六）《公路桥梁伸缩缝装置》（JT/T327-2004） （七）通化至梅河口04设计段两阶段施工图设计 （八）其它相关文件 二、工程概况 本标段为通梅高速公路06标段，起讫里程为K49+950～K59+600，其间有2处断链，全长为9.65km，包括郑家堡互通。主线采用四车道高速公路标准建设，设计行车速度100公里/小时。 1、工程数量 本合同段全线设置大桥5座，中桥5座和隧道1座，需安装伸缩缝装置38道，共计615.96米，计划施工时间为2015年9月1日～2015年9月20日，工期为20天。我部按照伸缩缝型号划分原则，将伸缩缝施工划分为二个标段，分配给2个专业队伍进行安装施工，以确保施工质量与施工进度。 （1）C40型伸缩缝工程量为159.62米，XFⅡ-160A2F型伸缩缝工程量为30.54米，施工班组为河北衡水中盛工程橡胶有限公司，负责K49+778通道桥C40型伸缩缝、K50+906通道桥C40型伸缩缝、K55+120通道桥C40型伸缩缝、K51+580郑家堡互通1#桥XFⅡ-160A2F型伸缩缝安装施工。
伸缩缝技术交底
技术交底记录 2016年3月22日编号：施表31
交底内容: 一、伸缩缝施工 1.1施工工艺 施工准备f测量放线f切割沥青砼f清理切缝内填充物f伸缩缝安装及绑扎钢筋f 浇筑砼f 砼养生 1.2测量及放样 在铺筑沥青砼前将伸缩缝的位置进行有效的标识和中心线测量栓桩。桥面沥青摊铺完成后进行伸缩缝线位恢复，并按设计图纸进行伸缩缝槽线位放样并标识在沥青路面上。 1.3材料准备 1.3.1伸缩缝：进场后进行自检、监理抽检、见证取样，试验检测合格后方可使用。 1.3.2砼：伸缩缝槽充填C50补偿收缩钢纤维砼，使用前对其所用材料进行试验，对配合比进行验证试验，验证合格后方可使用。 1.4施工准备 1.4.1施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。 1.4.2在施工现场根据要求设置交通安全标志，设备工具和用料应放在指定的地点或区域，所有施工人员进入施工现场时应穿戴安全服、安全帽，注意文明施工。 1.5切缝 1.5.1根据设计要求，在伸缩装置的安装预留槽区上准确标出缝区边沿位置，并画出缝区的切割线。 1.5.2画线时，如原有预埋槽尺寸小于图纸尺寸，应按图纸尺寸画线；如原有预埋槽尺寸大于图纸尺寸，应按原有预埋槽尺寸画线。并确认装置安装后两侧混凝土过渡段等宽。 1.5.3根据上述的切割线进行切割缝区，切割时应保证槽口顺直。切割完后切割线不得有肉眼可见的弯曲。 1.5.4切割前，应用三米直尺检查沥青混凝土面层的平整度，要求控制在1.5mm以内。检查桥面铺装层有无破裂，起拱或塌陷现象。如发现缝区边缘处沥青路面不平一应延伸至平整处画线切割。

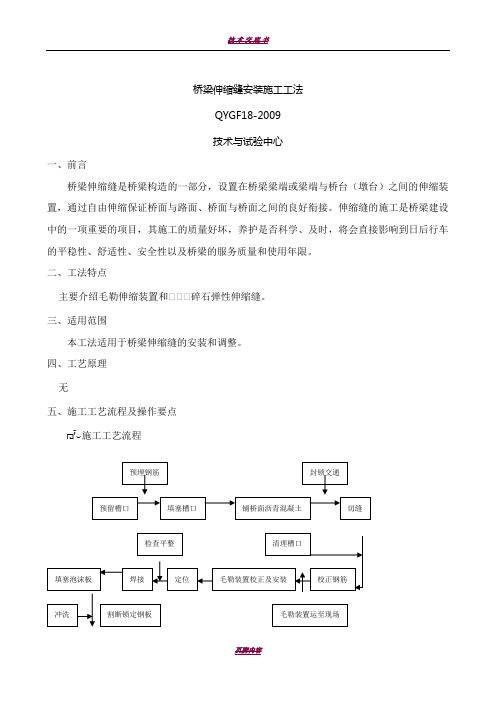

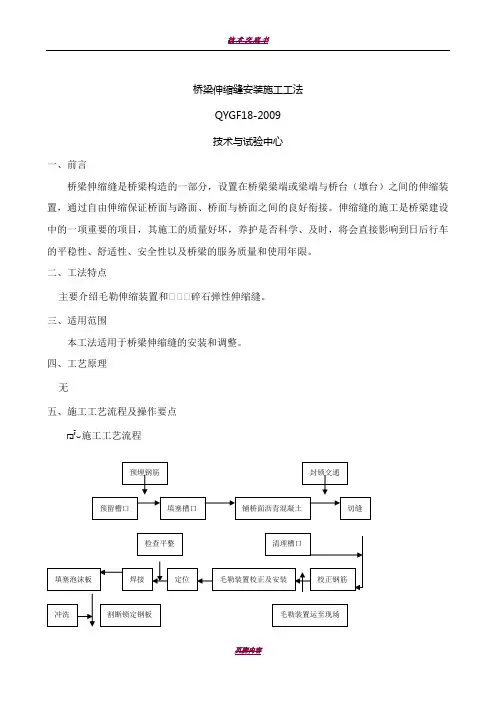

桥梁伸缩缝安装施工工法 QYGF18-2009 技术与试验中心 一、前言 桥梁伸缩缝是桥梁构造的一部分，设置在桥梁梁端或梁端与桥台（墩台）之间的伸缩装置，通过自由伸缩保证桥面与路面、桥面与桥面之间的良好衔接。伸缩缝的施工是桥梁建设中的一项重要的项目，其施工的质量好坏，养护是否科学、及时，将会直接影响到日后行车的平稳性、舒适性、安全性以及桥梁的服务质量和使用年限。 二、工法特点 主要介绍毛勒伸缩装置和TST 碎石弹性伸缩缝。 三、适用范围 本工法适用于桥梁伸缩缝的安装和调整。 四、工艺原理 无 五、施工工艺流程及操作要点 5.1施工工艺流程 5.2 伸缩缝分类
