球阀结构尺寸及重量

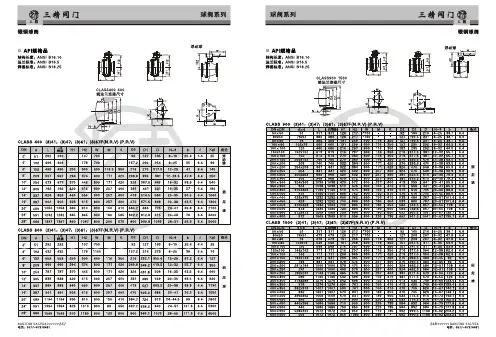

球阀结构尺寸及重量 1:设计制造按GB12237-89 2:结构长度按GB12221-89 3:连接端: 法兰尺寸按JB/T79.1-94 4:防火标准按API607 5:阀门检查和试验按JB/T9092-99 6:结构:全通径浮动球二体式 7:主体材料:WCB CF8 CF8M 等 8:密封材料:PTFE 球阀尺寸及重量mm 规格 1.6MPa 2.5MPa DN L H D W kg L H D W kg 1513078151403130103151403 2015084191604150112191604 251609525180 5.51601233251806 32165150302508.61651503025010 4018015038300111801563830014 5020019051350152001725135020 6522019564350192201976435025 8025021576400272502227640030 1002802501025003832025310250040 1253202851246005840028612460065 1503603701528008140027515280085
球阀、法兰球阀、铸钢球阀、不锈钢球阀 三通分类及对焊三通、四通尺寸 三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等一、三通分类 三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等.三通按形状分有两种,等径三通和异径三通.等径三通就是三个口一样大小. 异径三通就是一段主管加上一个小的分支管,显然,两个大的尺寸是主管,中间接出来的小尺寸就是支管. 在纯氧管线中,一般是有压力的.
阀门有哪些种类？其结构及工作原理在这里给大家分类总结： 1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。 2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。 3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。 4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。 5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。 一、闸阀 靠阀板的上下移动，控制阀门开度。阀板象是一道闸门。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点： 优点： 1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。 2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。 3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。 4、水锤现象不易产生。原因是关闭时间长。 5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。 6、结构长度(系壳体两连接端面之间的距离)较小。 7、形体简单, 结构长度短，制造工艺性好，适用范围广。 8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活． 缺点：
球阀结构说明和工作原理 (一)浮动球球阀 1、阀门开、关位置指示： 球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。 2、锁定装置： 为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。 3、杆防飞结构： 当介质通过阀门时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。 4、防静电装置及防火结构： 设计了防静电装置(图2)和防火结构(图3)。当发生火灾时，一旦阀座被烧损，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。 5、独特阀座密封结构： 多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证高、低压及真空状态下的完全密封。
6、全通径或缩径： 阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。 (二)固定球球阀 1、阻塞与排泄： 阀门处于关闭状态时(图7)，上下游侧的阀座使流体阻断，阀体中腔的积滞物可以排泄，排泄装置(图8)具有如下功能： ①事前可检查阀座是否泄漏损伤； ②减少介质更换对阀门的污染； ③在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。 2、自动泄压： 阀门中腔停滞的介质由于温度升高，而出现异常升压时，阀座脱离球体自动泄压(图
球阀结构尺寸及重量 1:设计制造按GB12237-89 2:结构长度按GB12221-89 3:连接端: 法兰尺寸按JB/T79.1-94 4:防火标准按API607 5:阀门检查和试验按JB/T9092-99 6:结构:全通径浮动球二体式 7:主体材料:WCB CF8 CF8M 等 8:密封材料:PTFE 球阀尺寸及重量mm 规格 1.6MPa 2.5MPa DN L H D W kg L H D W kg 1513078151403130103151403 2015084191604150112191604 251609525180 5.51601233251806 32165150302508.61651503025010 4018015038300111801563830014 5020019051350152001725135020 6522019564350192201976435025 8025021576400272502227640030 1002802501025003832025310250040 1253202851246005840028612460065 1503603701528008140027515280085球阀、法兰球阀、铸钢球阀、不锈钢球阀
三通分类及对焊三通、四通尺寸 三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为 顶制三通,压制三通,锻制三通,对焊三通,铸造三通等 一、三通分类 三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等.三通按形状分有两种,等径三通和异径三通.等径三通就是三个口一样大小. 异径三通就是一段主管加上一个小的分支管,显然,两个大的尺寸是主管,中间接出来的小尺寸就是支管. 在纯氧管线中,一般是有压力的.
带你认识阀门的种类和工作原理解析 2012-02-09 作者： 空调制冷网1、按用途和作用分类〈1〉截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。〈2〉调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。〈3〉止回阀类用于阻止介质倒流。包括各种结构的止回阀。〈4〉分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。〈5〉安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。2、按主要参数分类（一）按压力分类〈1〉真空阀工作压力低于标准大气压的阀门。〈2〉低压阀公称压力PN小于1.6MPa的阀门。〈3〉中压阀公称压力PN2.5~6.4MPa 的阀门。〈4〉高压阀公称压力PN10.0~80.0MPa的阀门。〈5〉超高压阀公称压力PN大于100MPa的阀门。（二）按介质温度分类〈1〉高温阀t大于450C的阀门。〈2〉中温阀120C小于t小于450C的阀门。〈3〉常温阀-40C小于t小于120C的阀门。〈4〉低温阀-100C小于t小于-40C的阀门。〈5〉超低温阀t 小于-100C的阀门。（三）按阀体材料分类〈1〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。〈2〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。〈3〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。3、通用分类法〈1〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。1234在供热空调水系统中，阀门被广泛应用于控制水的压力、流量和流向。供热空调水系统阀门的种类和工作原理：供热空调水系统中常用的阀门按阀体结构形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。按照驱动方式分为手动、电动、液动、气动等四种方式。按照公称压力分高压、中压、低压三类。供热空调水系统常用阀门的工作原理及特点如下：1.阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。缺点是结构尺寸大，启闭时间长，密封面易损伤，结构复杂。把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的结构，还可分成明杆阐阀。（1）平行式阐阀指两个密封面相互平行的阐阀。适用于低压，中、小口径（N50-400mm）的管道。（2）楔式阐阀指两个密封面成楔形的阐阀。分为双阐板、单阐板和弹性阐板。（3）明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常N小于等于80mm选用明杆阐阀。（4）暗杆阐阀其阀杆螺母在阀体内与介质直接接触。适用于大口径阀门和安装空间受限制的管路，如地下管线。2.蝶阀其名称来源于翼状结构的蝶板。在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。蝶阀的优点是体积小，重量轻，结构简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。在严重的洪灾过后，五号阀室的执行机构开始漏气。基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。 一、球阀介绍 球阀-（ball vavle） 关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理： 球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用， 球阀的结构： 球阀的基本结构如下图
主要特点： 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 球阀的分类： 1、按结构形式可分为： A 浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。 2、按通道位置可分为： 直通式三通式直角式 三通式 主要优点： 1）流体阻力小，其阻力系数于同长度管段相等。 2）机构简单、体积小、重量轻。
各种阀门以及工作原理 1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。
2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类 : 直通式、直角式及直流式斜截止阀。
3. 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。
球阀的工作原理 球阀的工作原理和现实作用: 球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 球阀和旋塞阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球阀按结构形式可分：一、浮动球球阀: 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。二、固定球球阀: 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封
球阀的结构型式和品种规格极其繁多，而且新产品、新结构仍在不断涌现。根据球阀的特点和用途，它可以分为若干种类型。 第一节按结构形式分类 按球体和阀体的不同结构形式，球阀可以分成以下几大类。 一、按球体的支撑方式分类 球体的支撑方式如何，将引起球阀结构的重大变化，从而影响性能和用途。设计球阀时，通常是根据使用要求、通径大小、流体压力及工作温度等条件.确定球体的支撑方式，然后选择合适的密封结构。按球体的支撑方式.球阀可分为浮动球球阀和固定球球阀两大类。 电动O型切断球阀：https://www.doczj.com/doc/787999545.html,/ 1.浮动球球阀其主要特点是球体无支撑轴，球体系籍阀门进、出口两端的阀座予以支撑(见图2-1)。阀杆与球体为活动连接(见图2-2),因此，这种球阀的球体被两阀座夹持其中而呈“浮动”状态。球体通过阀杆借助于手柄或其它驱动装置可以自由地在两阀座之间旋转。当球体的流道孔与阀门通道孔对准时，球阀呈开启状态，流体畅通，阀门的流体阻.力最小;当将球体转动90°时，球体的流道孔与阀门通道孔相垂直.球阀呈关闭状态.球体在流体压力的作用下.被推向阀门出口端(简称阀后)阀座.使之压紧并保证密封。 浮动球球阀的主要优点是结构简单、制造方便、成本低廉、工作可靠，因此得到广泛地应用。
浮动球球阀的密封性能与流体压力有关。在其它条件相同的情况下，.六般说来，压力愈高，愈容易密封，反之亦然。但应考虑阀座材料能否经受得住球体传递给它的载荷，因为流体压力在球体上所产生的作用力(其值近似等于阀门通道面积与流体压力之积，详见第4章)将全部传递给阀后阀座。此外，对于较大通径的浮动球球阀，当压力较高时，操作转矩增大，而且球体自重也较大。自重在阀座密封面上所产生的压力分布是不均匀的，一般说来.沿通道直径水平面上半圈小，下半圈大，导致阀座磨损不均而发生渗漏。因此.浮动球球阀一般适用于PN<10MPa,DN<100mm的阀门，当球体采用铝合金、钦合金等轻质材料或空心夹层金属球，阀座采用弹性阀座，并在球体下方增设如图2-3所示调节支撑螺钉.流体压力较低时，浮动球球阀的通径范围可以适当扩大，目前已成功地用于DN≤400mm.PN≤1.6MPa 的场合。电动球阀：https://www.doczj.com/doc/787999545.html,/
球阀的结构及工作原理 球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、调节阀。 球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。 球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的,不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 球阀只需要用旋转90度的操作和很小的 转动力矩就能关闭严密。完全平等的阀体内腔 为介质提供了阻力很小、直通的流道。通常认 为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。 球阀的优点： 1)维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便； 2)紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广 泛使用；
球阀的作用及球阀原理 球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转 90 度实现开启和关闭的目的,不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转 90 度时，在进、出口处应全部呈现球面，从而截断流动。 球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的球阀还具有良好的流量调节功能。 图：球阀结构图 球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、调节阀。 球阀只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开
闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。 球阀的优点： 1、流体阻力小，其阻力系数与同长度的管段相等； 2、结构简单、体积小、重量轻； 3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用； 4、操作方便，开闭迅速，从全开到全关只要旋转 90°，便于远距离的控制； 5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便； 6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀； 7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
球阀使用说明书 Q41F 浮动式球阀
球 阀 (Ball Valve) 球阀是由旋塞演变而来的，它的启闭件为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V 形开口的球阀还具有良好的流量调节功能。 球阀不仅结构简单，密封性好，而且在一定的公称通径范围内体积较、重量轻、材料耗阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步，在可以预见的短时间内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。 球阀结构爆炸图
序号名称数量 1 阀盖 1 2 密封垫 1 3 四氟密封圈 2 4 螺帽 4 5 螺栓 4 6 球 1 7 阀体 1 8 内六角螺丝 2 9 四氟填料 4 10 压盖 1 11 阀杆 1 12 四氟圈(阀杆密封) 1 另有定位片、手柄、蜗轮、电动头（视工况而定） 球阀的优点是： （1） 具有最低的流阻（实际上为零）。 （2） 因在工作时不会卡住（在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中。 （3） 在较大的压力和温度范围内，能实现完全密封。 （4） 可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自动化系统中。快速启闭阀门时，操作无冲击。 （5） 球形关闭件能在边界位置上自动定位。 （6） 工作介质在双面上密封可靠。 （7） 在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀。 （8） 结构紧凑、重量轻，可以认为它是用于低温介质系统的最合理的阀门结构。 （9） 阀体对称，尤其是焊接阀体结构，能很好地承受来自管道的应力。 （10） 关闭件能承受关闭时的高压差。 （11） 全焊接阀体的球阀，可以直埋于地下，使阀门内件不受浸蚀，最高使用寿命可达30年，是石油、天然气管线最理想的阀门。
球阀与气动执行机构的认识 毛达管线五号阀室位于河岸旁，地势较低。在严重的洪灾过后，五号阀室的执行机构开始漏气。基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。 一、球阀介绍 球阀-（ball vavle） 关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理： 球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用， 球阀的结构： 球阀的基本结构如下图
主要特点： 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 球阀的分类： 1、按结构形式可分为： A 浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。 2、按通道位置可分为： 直通式三通式直角式 三通式 主要优点： 1）流体阻力小，其阻力系数于同长度管段相等。 2）机构简单、体积小、重量轻。
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁,地势较低。在严重的洪灾过后,五号阀室的执行机构开始漏气。基于此,我认真学习五号阀室的基本设备,通过自身学习与从她人的身上吸取球阀、执行机构的相关知识,做出以下总结。 一、球阀介绍 球阀-(ball vavle) 关闭件就是一个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理: 球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配与改变介质的流动方向,它只需要用旋转90度的操作与很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用, 球阀的结构: 球阀的基本结构如下图
主要特点: 球阀的主要特点就是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作与维修,适用于水、溶剂、酸与天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷与乙烯等,在各行业得到广泛的应用。 球阀的分类: 1、按结构形式可分为: A 浮动球球阀 球阀的球体就是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀
球阀的球体就是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压与大口径的阀门。 为了减少球阀的操作扭矩与增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体就是弹性的。球体与阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。 2、按通道位置可分为: 直通式三通式直角式 三通式 主要优点: 1）流体阻力小,其阻力系数于同长度管段相等。 2）机构简单、体积小、重量轻。 3）紧密可靠,密封材料广泛使用塑料材料,密封性好,在真空中
各种阀门种类及原理（图） 1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。 2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类 : 直通式、直角式及直流式斜截止阀。 3. 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。
球阀的编号与结构原理型号编制说明 阀体材料代号 压力等级代号 密封面材质代号 结构形式代号 连接形式代号 驱动方式代号 阀门类型代号 特殊要求代号 系列代号 ● 系列代号：本公司系列代号为SW ● 特殊要求代号：K—抗硫型 D—低温型 EX—加长杆型 M—埋地型 ● 阀门类型代号：Q—球阀 ● 驱动方式代号：3—蜗轮蜗杆传动 6—气动 7—液动 8—气-液联动 9—电动9B—防爆电动 ● 连接形式代号：1—内螺纹连接 2—外螺纹连接 4—法兰连接 6—对焊连接7—对夹连接 8—卡箍连接 ● 结构形式代号：1—直通浮动式 4—浮动式L型三通 5—浮动式T型三通 7—直通固定式 8—固定式T型三通 9—固定式L型三通 ● 密封面材质代号：Y—硬质合金 F—增强聚四氟乙烯 N—尼龙 PPL—对位聚苯 ● 压力等级代号：公称压力为MPa的10倍、磅级为实际数 ● 阀体材料代号：C—WCB I—WC6、ZG1Cr5Mo V—WC9、ZG20CrMoV P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti S—CF3 L—CF3M F—LCB N—LC3 注：PN≥2.5MPa及压力等级大于Class150的碳素钢阀体，省略本代号。
产品性能规范 结构说明和工作原理 (一)浮动球球阀 1、阀门开、关位置指示： 球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。 2、锁定装置： 为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。 3、杆防飞结构： 当介质通过阀门时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧
球阀的特性原理介绍及方案解决 球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。 球阀： 球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用 球阀工作原理： 球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。 球阀主要特性： 1、球阀不受安装方向的限制，介质的流向可任意。流体阻力小，全通径的球阀基本没有流阻。 2、球阀结构简单，相对体积小，重量轻，便于维修。 3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。 4、球阀适用于经常操作，启闭迅速、轻便。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6、球阀密封性能好。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
球阀介绍 球阀-（ball vavle） 关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理： 球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用， 球阀的结构： 球阀的基本结构如下图 主要特点： 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条
件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 球阀的分类： 1、按结构形式可分为： A 浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。 2、按通道位置可分为： 直通式三通式直角式 三通式 主要优点： 1）流体阻力小，其阻力系数于同长度管段相等。 2）机构简单、体积小、重量轻。 3）紧密可靠，密封材料广泛使用塑料材料，密封性好，在真空中也广泛使用。 4）操作方便，关闭迅速，从全开到全关只需旋转900 ，便于远程控制。
球阀基础知识——《阀门技术》课程系列教材 球阀基础知识 主要内容： ·球阀定义与术语 以及 图9—1 二、球阀分类 球阀的结构型式和品种规格极其繁多，而且新产品新结构仍然在不断涌现。根据球阀的特点和 用途，球阀可分为若干种类型。 （一）按球体的支撑方式分类：可分为浮动球球阀和固定球球阀 1、浮动球球阀：其主要特点是球体无支撑轴，球体系藉阀门进、出口两端的阀座予以支撑，阀杆与球体为活动连接，见图9—1。这种球阀的球体被两阀座夹持其中而呈“浮动状态”。球体通过阀杆借助于手柄或其他驱动装置可以自由地在两阀座之间旋转。当球体的流道孔与阀门通道孔
对准时，球阀呈开启状态，流体畅通，阀门的流体阻力最小。当将球体转动90℃时，球体的流道孔与阀门通道孔相垂直，球阀处于关闭状态，球体在流体压力的作用下，被推向阀门出口端（简称 阀后）阀座，使之压紧并保证密封。 浮动球阀的主要优点：结构简单、制造方便、成本低廉、工作可靠。浮动球阀的密封性能与流体压力有关。在其他条件相同的情况下，一般来说压力越高越容易密封。但是应考虑到阀座材料能否经受得住球体传递给它的载荷，因为流体压力在球体上所产生的作用力将全部传递给阀后阀座。此外，对于较大尺寸的浮动球阀，当压力较高时，操作转矩增大，而且球体自重也较大，自重在阀座密封面上所产生的压力分布是不均匀的，一般来说沿通道直径水平面上半圈压力较小，下半圈压 2、固定球球阀：球体与上、下阀杆连成一体，或制成整体连轴式球，即球体与上、下阀杆锻（焊）成一体装在轴承上，球体可沿与阀门通道相垂直的轴线自由转动，但不能沿通道轴线移动。因此，固定球阀工作时，阀前流体压力在球体上所产生的作用力全部传递给轴承，不会使球体向阀后阀座移动，因而阀座不会承受过大的压力，所以固定球阀的转矩小、阀座变形小，密封性能稳定， 使用寿命长，适用于高压、大通径的场合。 图9—3 固定球球阀的密封关键在于正确选用弹性密封阀座的结构形式，合理设计阀座的各部份尺寸，巧妙地借助于流体压力或弹簧作用力来达到密封要求。
球阀的密封结构和原理 1．阀体的密封 固定球球阀均采用浮动阀座形式的密封结构，阀座依靠镶嵌在阀体上预制的弹簧产生的弹力和介质的压力共同作用下将阀座紧紧的推向球体。阀座密封采用组合密封的结构（如图1所示），初级的金属密封能有效地防止固体颗粒对密封面的损坏；次级密封是橡胶O形圈的密封，它有两个功能，一方面是擦拭球体的表面，防止它的表面受损，另一方面能保证阀门达到“零”泄漏的密封要求。 图1 组合密封结构 根据球阀的不同密封结构，分为如下三类。 （1）单活塞效应的阀座标准设计的固定球球阀中，每一个阀座环都起着“单活塞效应”的作用。在这种情况下，作用在阀座环外侧端面上的管线压力，产生一个把它推向球体的力，而作用在阀座环内侧端面上的、阀腔内的压力，产生一个把它推离球体的力。因此，尽管施加在它们外侧端面上的管线压力，使得两个阀座环都获得了所需要的密封性能，但是，它们是“自释放”的。这是因为，当阀腔内异常升高压力产生的、把阀座推离球体的力，大于弹簧把阀座推向球体的作用力时，这一效应允许阀腔内的压力，向与阀门连接的管线排放。 当阀体阀腔内压力正常时，阀座的受力情况如图2所示。
图2 阀座的受力情况一 1.阀座 2.石墨密封环 3.橡胶O形密封圈 4.连接体 5.中间体 6.球体 阀体上游的压力大于等于阀腔内的压力，阀门关闭时，阀座被顶向球体，密封圈紧贴球面达到密封的目的。此时阀座所受的作用力为： F=（P1－P0）×A2+P1×A3+F0 其中F0为弹簧的推力。 当阀体阀腔内压力异常升高时，阀座的受力情况如图3所示。阀体阀腔内的压力大于阀体上游的压力，阀门关闭时，阀座可能会被顶离球体，阀腔内的压力要进行泄放。此时上游阀座受到被推离球体的力： F上=（P0―P1）× A2 ≥ P1 × A3 + F0 图3 压力高时阀座的受力情况二 1.阀座 2.石墨密封环 3.橡胶O形密封圈 4.连接体 5.中间体 6.球体 同理，下游阀座受到被推离球体的力：
高压球阀是工作原理和优点是什么？ 成都乘高阀门有限责任公司： 高压球阀工作原理: 高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。 高压球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。 高压球阀优点： 1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。 4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。 高压球阀分类及特点： 球阀分有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。 按壳体/主体材料分类，球阀可分为：
