三层交换机和二层交换机区别的详解
我们习惯说，在二层网络环境中相同vl a n之间可以通信，不同vl a n之间不可以通信，如果想通信必须借助三层设备，所以说三层交换机必须要做的事情是路由转发，但是二、三层交换机具体有什么区别呢？
二层交换机工作于O SI模型的第2层(数据链路层)，故而称为二层交换机。
二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的M AC地址信息，根据MAC地址进行转发，并将这些MA C地址与对应的端口记录在自己内部的一个地址表中。
二层交换技术发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MA C地址信息，根据MA C地址进行转发，并将这些M AC地址与对应的端口记录在自己内部的一个地址表中。具体的工作流程如下：
（1）当交换机从某个端口收到一个数据包，它先读取包头中的源M AC地址，这样它就知道源MA C地址的机器是连在哪个端口上的；
（2）再去读取包头中的目的MA C地址，并在地址表中查找相应的端口；
（3）如表中有与这目的MA C地址对应的端口，把数据包直接复制到这端口上；
（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的M AC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程，对于全网的MA C地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。
二层交换技术从网桥发展到VL AN（虚拟局域网），在局域网建设和改造中得到了广泛的应用。第二层交换技术是工作在O SI七层网络模型中的第二层，即数据链路层。它按照所接收到数据包的目的M AC地址来进行转发，对于网络层或者高层协议来说是透明的。它不处理网络层的I P地址，不处理高层协议的诸如TC P、UD P的端口地址，它只需要数据包的物理地址即M AC地址，数据交换是靠硬件来实现的，其速度相当快，这是二层交换的一个显著的优点。但是，它不能处理不同I P子网之间的数据交换。传统的路由器可以处理大量的跨越I P子网的数据包，但是它的转发效率比二层低，因此要想利用二层转发效率高这一优点，又要处理三层I P数据包，三层交换技术就诞生了。

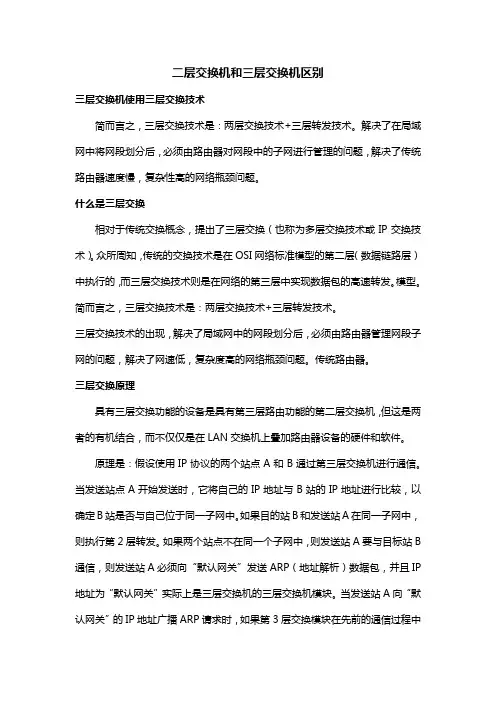

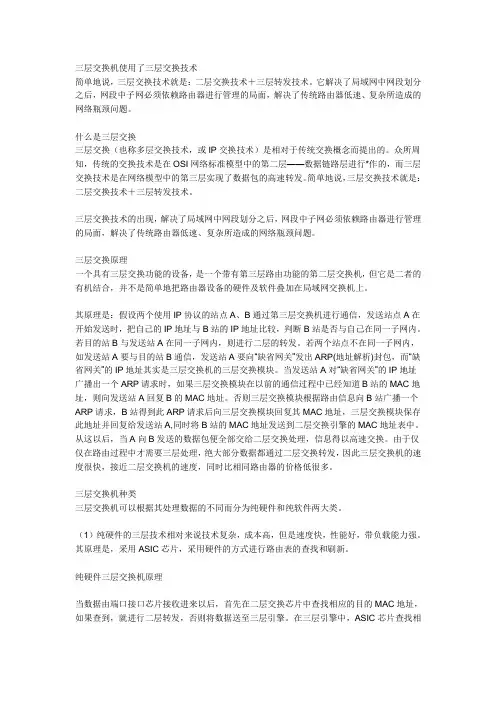

三层交换（也称多层交换技术，或IP交换技术）是相对于传统交换概念而提出的。众所周知，传统的交换技术是在O SI 网络标准模型中的第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发。简单地说，三层交换技术就是：二层交换技术＋三层转发技术。
三层交换机就是具有部分路由器功能的交换机。
三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。三层交换技术就是二层交换技术+三层转发技术。
三层交换技术的出现，解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。
举个栗子，在上课的时候学生偷偷传纸条，当一个男生偷偷传张纸条给女生，女生这时候会干嘛？是要打开纸条查看里面写了什么内容吧！三层交换机在接收到目的m ac地址是自己的时候要做的事情也是向上层解封装，查看三层目的I P 地址，然后呢？
女生打开，上面写着“请将纸条递给下一个人”，三层交换机也是这样一看原来目的I P地址不是自己，这才执行路由层面的转发；所以说交换机在执行要不要三层转发，是在目的m ac是自己的同时，IP地址是不是自己，如果是自己那还转发个啥来，就不用转发了。
交换机在判断出目的I P不是自己的时候是不是一定就去查看路由表呢？不是，这个就是交换机的关键所在了，交换机此时不会查看路由表，不会查看ar p表，不会查看ma c地址表；那交换机会查看什么表？
交换机此时会查看自己集成在A SI C硬件转发卡中的硬件转发表，那这个硬件转发表都包含了什么内容呢？
?
当第一个包过来的时候，发现硬件转发表并没有什么表项，所以此时必须将数据包交由路由进程处理，一旦交由cp u处理，必然会消耗cp u资源，此时会查看路由表，然后发现此I P地址个自己是直连的，此时就去查看ar p找出此地址对应的m ac 地址，就可以转发出去了
?
?
在决定转发出去过程中，交换机至少会做三件事情，一，修改I P包头的t tl值；二，修改原m a c地址，改成自己出接口ma c 地址；三，建立交换机硬件转发表，包括目的I P地址，目的I P地址（下一跳）对应的ma c地址，m a c地址对应的vla n，以及对应的端口（这个每个厂家有自己的理解）
?
?
这样当一下包过来的时候，交换机就会查看硬件转发表直接转发而不会在经过路由表的查询了，也即是交换机的一次路由，多次交换机原理。
总之，二层交换机用于小型的局域网络。这个就不用多言了，在小型局域网中，广播包影响不大，二层交换机的快速交换
功能、多个接入端口和低廉价格为小型网络用户提供了很完
善的解决方案。
而三层交换机的最重要的功能是加快大型局域网络内部的数
据的快速转发，加入路由功能也是为这个目的服务的。如果
把大型网络按照部门，地域等等因素划分成一个个小局域网，这将导致大量的网际互访，单纯的使用二层交换机不能实现网际互访；如单纯的使用路由器，由于接口数量有限和路由转发速度慢，将限制网络的速度和网络规模，采用具有路由功能的快速转发的三层交换机就成为首选。
一般来说，在内网数据流量大，要求快速转发响应的网络中，如全部由三层交换机来做这个工作，会造成三层交换机负担过重，响应速度受影响，将网间的路由交由路由器去完成，充分发挥不同设备的优点，不失为一种好的组网策略，当然，前提是你的腰包很鼓，不然就退而求其次，让三层交换机也兼为网际互连。
传统交换技术是在O SI网络标准模型第二层--数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，既可实现网络路由功能，又可根据不同网络状况做到最优网络性能。
三层交换原理及示例详解 7.7.5 三层交换原理 二层交换机的二层数据交换一般都是使用ASIC（Application Specific Integrated Circuit ，专用集成电路）的硬件芯片中的CAM表来实现的，因为是硬件转发，所以转发性能非常高。而三层交换机的三层转发也是依靠ASIC芯片完成的（路由器的路由功能主要依靠CPU软件进行的），但其中除了二层交换用的CAM表外，还保存有专门用于三层转发的三层硬件转发表。 三层交换机的三层交换原理比较复杂，不同网络环境下、不同厂家的三层交换机的三层交换流程都不完全相同。如图7-55所示的仅一个直接连接在一台三层交换机上的两个不同网段主机三层交换的基本流程，各主要步骤解释如下： （1）源主机在发起通信之前，将自己的IP地址与目的主机的IP地址进行比较，如果源主机判断目的主机与自己位于不同网段时，它需要通过网关来递交报文的，所以它首先需要通过一个ARP请求报文获取网关的MAC地址（在源主机不知道网关MAC地址的情形下），即源主机先发送ARP请求帧以获取网关IP地址对应的MAC 地址。 （2）网关在收到源主机发来的ARP请求报文后以一个ARP应答报文进行回应，在应答报文中的“源MAC地址”就包含了网关的MAC地址。 （3）在得到网关的ARP应答后，源主机再用网关MAC地址作为报文的“目的MAC地址”，以源主机的IP 地址作为报文的“源IP地址”，以目的主机的IP地址作为“目的IP地址”，先把发送给目的主机的数据发给网关。 图7-55 三层交换基本流程 （4）网关在收到源主机发送给目的主机的数据后，由于查看得知源主机和目的主机的IP地址不在同一网段，于是把数据报上传到三层交换引擎（ASIC芯片），在里面查看有无目的主机的三层转发表。 （5）如果在三层硬件转发表中没有找到目的主机的对应表项，则向CPU请求查看软件路由表，如果有目的主机所在网段的路由表项，则还需要得到目的主机的MAC地址，因为数据包在链路层是要经过帧封装的。于是三层交换机CPU向目的主机所在网段发送一个ARP广播请求包，以获得目的主机MAC地址。 （6）交换机获得目的主机MAC地址后，向ARP表中添加对应的表项，并转发由源主机到达目的主机的灵气包。同时三层交换机三层引擎会结合路由表生成目的主机的三层硬件转发表。 以后到达目的主机的数据包就可以直接利用三层硬件转发表中的转发表项进行数据交换，不用再查看CPU中的路由表了。 以上流程适用位于不同VLAN（网段）中的主机互访时属于这种情况，这时用于互连的交换机作三层交换转发。这就是“一次路由，多次交换”的原理。 7.7.6 三层交换示例 在三层交换中，同一交换机上的不同网段主机通信和不同交换机上的不同网段主机通信的基本原理是一样的，只是具体流程有所区别。本节仅以比较简单的“同一交换机上的不同网段主机通信”这种情形来解释上节介绍的三层交换原理。
三层交换综合实验 一般来讲，设计方案中主要包括以下内容： ◆????? 用户需求 ◆????? 需求分析 ◆????? 使用什么技术来实现用户需求 ◆????? 设计原则 ◆????? 拓扑图 ◆????? 设备清单 一、模拟设计方案 【用户需求】 1.应用背景描述 某公司新建办公大楼，布线工程已经与大楼内装修同步完成。现公司需要建设大楼内部的办公网络系统。大楼的设备间位于大楼一层，可用于放置核心交换机、路由器、服务器、网管工作站、电话交换机等设备。在每层办公楼中有楼层配线间，用来放置接入层交换机与配线架。目前公司工程部25人、销售部25人、发展部25人、人事部10人、财务部加经理共15人。 2.用户需求 为公司提供办公自动化、计算机管理、资源共享及信息交流等全方位的服务，目前的信息点数大约100个，今后有扩充到200个的可能。 公司的很多业务依托于网络，要求网络的性能满足高效的办公要求。同时对网络的可靠性要求也很高，要求在办公时间内，网络不能宕掉。因此，在网络设计过程中，要充分考虑到网络设备的可靠性。同时，无论是网络设备还是网络线路，都应该考虑冗余备份。不能因为单点故障，而导致整个网络的瘫痪，影响公司业务的正常进行。 公司需要通过专线连接外部网络。 【需求分析】 为了实现网络的高速、高性能、高可靠性还有冗余备份功能，主要用于双核心拓扑结构的网络中。
本实验采用双核心拓扑结构，将三层交换技术和VTP、STP、EthernetChannel 综合运用。 【设计方案】 1、在交换机上配置VLAN，控制广播流量 2、配置2台三层交换机之间的EthernetChannel，实现三层交换机之间的高速互通 3、配置VTP，实现单一平台管理VLAN， 同时启用修剪，减少中继端口上不必要的广播信息量 4、配置STP，实现冗余备份、负载分担、避免环路 5、在三层交换机上配置VLAN间路由，实现不同VLAN之间互通 6、通过路由连入外网，可以通过静态路由或RIP路由协议 【网络拓扑】 根据用户对可靠性的要求，我们将网络设计为双核心结构，为了保证高性能，采用双核心进行负载分担。当其中的一台核心交换机出现故障的时候，数据能自动转换到另一台交换机上，起到冗余备份作用。 注意：本实验为了测试与外网的连通性，使用一个简单网络
