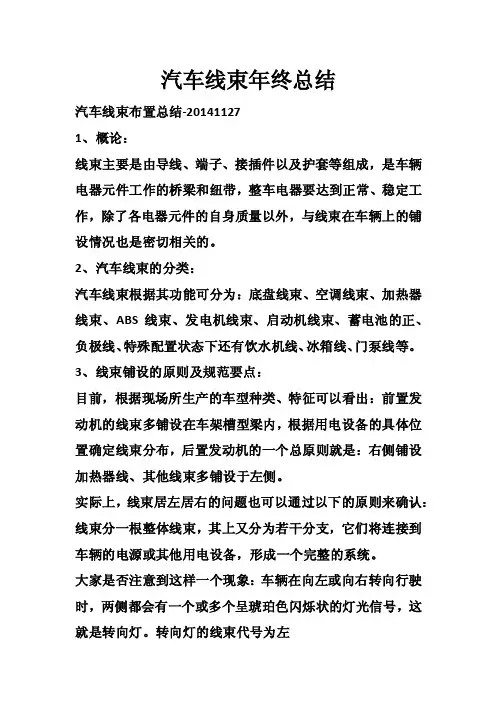

1、概论：
线束主要是由导线、端子、接插件以及护套等组成，是车辆电器元件工作的桥梁和纽带，整车电器要达到正常、稳定工作，除了各电器元件的自身质量以外，与线束在车辆上的铺设情况也是密切相关的。
2、汽车线束的分类：
汽车线束根据其功能可分为：底盘线束、空调线束、加热器线束、ABS线束、发电机线束、启动机线束、蓄电池的正、负极线、特殊配置状态下还有饮水机线、冰箱线、门泵线等。
3、线束铺设的原则及规范要点：
目前，根据现场所生产的车型种类、特征可以看出：前置发动机的线束多铺设在车架槽型梁内，根据用电设备的具体位置确定线束分布，后置发动机的一个总原则就是：右侧铺设加热器线、其他线束多铺设于左侧。
实际上，线束居左居右的问题也可以通过以下的原则来确认：
线束分一根整体线束，其上又分为若干分支，它们将连接到车辆的电源或其他用电设备，形成一个完整的系统。
大家是否注意到这样一个现象：车辆在向左或向右转向行驶时，两侧都会有一个或多个呈琥珀色闪烁状的灯光信号，这就是转向灯。转向灯的线束代号为左侧5#，右侧4#，这样，在铺设线束前，5#线所在的线束就铺设于左侧，4#线所在的线束就铺设于右侧。
以下是助记词便于记忆：“左五右四”或“左单右双”。
线束对于车辆的重要性毋庸置疑，所以线束铺设时一定要严格遵守相应的工艺规范。请认真学习以下内容：
1、根据车型使用相应的底盘线束。
2、核对流程卡配置，确定特殊配置。
3、所有线束与任何金属件干涉处均需保护。主要采取以下措施：过车架上
圆孔一般用槽型圈，过车架上、下翼面及半圆孔处用龙骨条。保护的目的是为了防止车辆的震动，线束与车架或其他金属件磨擦造成线束胶皮破损，因搭铁产生故障或失火。
4、除后置发动机系列外，线束一般都铺设在车架槽形梁内。
5、线束接插件一定要对插牢靠，防止接插件松动或脱开，造成接触不良。
6、线束不能与高温部件固定在一起，防止烫坏。如有难以布置的情况，需
加以保护。一般采用隔热纸或隔热棉。
处应适当加扎线扣。
11、线束捆扎不可偏紧，松紧适度。
12、线束捆扎不可过“死“，应略成”几“字形状。因为绷得太直，当车辆
振动时接线端子松动易造成接触不良，其次在维修时拔、插也会不便。有一个线束捆扎原则：安全比美观更重要。
13、负极线应接在车架上，接触面上的油漆应刮去，露出金属光亮，接触面与车架接触面间入剧齿垫片。
1、线束走向的注意事项
a、线束应沿着车身的边，槽，梁等部位走线，以避免线束承受压力。
b、为了降低线束的长度，尽量选择H型布线。
c、在线束过锐边或过孔时应注意保护。
d、布线时尽量避开或远离热源。
f、确保与运动件之间留有安全距离
g、车身外部插接件应注意防尘防水。
h、对于线径d小于等于35mm的线束，线束内圆角半径r应大于d。
当线径d大于35mm时，线束内圆角半径r应大于1.2d。
i、不允许出现大于300mm的隔空布线。
j、插接件尽量避免垂直布置，以防尘防水。
k、线束布置应避开燃油管路。
l、门线束的孔位要低于车身侧的孔位，以免液沿着线束流进车身内部。
2、线束的布置应便于安装和维修
a、所有线束的插接件应布置在手可以触及的位置，或简单拆卸
一些车身件后，可以触及插接件。
b、对于只能用一只手插拔的插接件，另一端插接件应固定在车身上。
c、在同一部位的插接件应用颜色，大小，内部定位等方法，防止错装。
d、插接件末端的线束应预留一定的长度，以便于插接件的插拔，
对于开关端的线束，建议预留80-100mm。仪表，音响，空调面板等维修率比
较高的电器件，其后端线束预留到可以容易插拔的长度。
e、保险盒的线束要留有足够的余量，以方便保险盒的拆卸。
f、线束要充分考虑可更换性，因而要根据车型的实际情况和结构，进行
合理分段。
3、线束固定和保护方面注意事项
a、建议两个固定点的距离不大于300mm,拐角处加固定点。
b、在插接件的120mm处增加固定点，以减少插接件内的端子承
受震动和线束重量，在主线束的分支处增加固定点。
c、在部分位置为了保持线束与周边的间隙，使用硬管或夹板，以保证
线束不变形。
d、部分位置为了保证线束的方向性，应使用带定位的卡扣。
e、线束外漏和与车身产生摩擦的部分用波纹管进行保护，距离排气管
较近的部位采用150度的闭口波纹管。
4、线束的运动校核
a、四门线束与车身连接处要预留足够的长度，而且还要防止关
门后，线束过多的积聚。
b、发动机与机舱线束之间预留一定的长度，防止发动机抖动时，
使线束受到拉力（柴油车要预留多一些）。
c、电动座椅座椅等线束，应充分考虑线束是否会与其他零部件
产生摩擦。
d、一些线束与车身产生平行运动，发出声音的部位，应增加海面或固定，以免产生噪音。
1 2 3 4 5 汽车线束布置设计指南 概述 本设计指南对新车型线束的布置起指导作用， 它概括ZGG 开发车型的线束的固定， 走向，分布及 其相关附件的选用； 同时， 该指南也对相关的车型的线束进行了总结。 可以用作后续开发车型的 参考。本设计指南包括以下几个部分：一、线束的总体布置；二、前舱线束的布置；三、动力总 成线束的布置；四、仪表线束的布置； 五、室内线束布置；六，四门线束布置；七、其他线束布 置；八、线束固定方式的选择；九、线束布置问题及其解决；十、其他。 本设计指南需要不断的补充和完善， 所涉及的线束布置方法需要不断更新和丰富。 型的开发要求。 第一章 线束布置的总体设计 一、概述 线束是电器的神经系统， 对整车电器电子功能的实现起着至关重要的作用。 在线束布置的总体设 计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统 的了解，充分考虑各相关件对线束布置可能产生的影响， 并对相关件的设计提出相应合理的要求。 同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。 二、整车电器件的布置分布 在整车中， 前舱的电器件或者相关件有： 动力总成 （包括其上的所有传感器和执行器） 、蓄电池、 冷却风扇、发电机、灯具、压缩机、启动机、 ABS 控制器、轮速传感器、雨刮洗涤系统、环境温 度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度 较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有： HVAC 、 音响系统、安全气囊、仪表电器盒、 BCM ECU TCU 制动开关，电子油门踏板、离合器开关、 点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动 座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、 电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分 的电器件主要有：后 BCM 停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不 同的车型，由于配置的不同，以上的电器件或有增减， 但是对于同类型的车而言， 基本的分布位 置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。 三、整车线束的基本分类 在整车的线束中，我们可以将线束分成这样的几 个部分：前舱线束总成、 箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同） 箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是， 工艺有很大的关系，不必拘泥于以上的划分形式。力求达到结构简单、 定保护良好。同时，在线束中尽量采用模块化设计，减少回 路。此外、 线束需要采用转接线等形式，需要具体车型而定。 目前基本的线束名称如下： 序号 线束名称 线束名英文对照 零件号 前舱线束总成 W/H A-FRONT 口。。一 3724010 前保险杠线束总成 W/H A-FRONT BUMPP ER^OO — 3724020 仪表板线束总成 W/ H A-I/P □OO— 3724030 电瓶负极线束总成 W/H A-BATTERY GROUNDOOO — 3724040 室内地板线束总成 W/ H A-FLOOR □OO— 3724050 以满足不同车 发动机线束总成、 变速 、顶棚线束总成、后行李 线束的划分和整车的结构和装配 拆装方便、布局美观、固 在线束的设计中，局部的
乘用车线束布置设计规范
线束总体设计 1.1.1本篇主要介绍有关汽车线束布置的内容，对新车型线束的布置起指导作用，它概括了新开发车型的线束的固定，走向，分布及其相关附件的选用；同时，也对相关的车型的线束进行了总结，可以用作后续开发车型的参考。 包括以下几个部分： 1、线束的总体布置； 2、前舱线束的布置； 3、发动机线束的布置； 4、仪表线束的布置； 5、室内地板线束布置； 6，四门线束布置； 7、空调线束布置； 8、安全气囊线束布置 9、顶棚线束布置 10、后保线束布置 适用于公司整车线束的开发，需要不断的补充和完善，所涉及的线束布置方法需要不断的更新，以满足不同车型的开发要求。 1.1.2 线束布置的总体设计 一、概述 线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。 二、整车电器件的布置分布 启动机、、（包括其上的所有传感器和执行器）动力总成前舱的电器件或者相关件有：在整车中，发电机、蓄电池、压缩机、冷却风扇、灯具、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有：HV AC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不同的车型，由于配置的不同，以上的电器件或有增减，但是对于同类型的车而言，基本的分布位置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。 三、整车线束的基本分类 在整车的线束中，我们可以将线束分成这样的几个部分：前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是，线束的划分和整车的结构和装配
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。 一、整车电路设计 （一）电源分配设计 汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。 蓄电池直接供电系统（一般称常电或30电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。 点火开关控制的供电系统（一般称为IG档或巧电）。这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。如：仪表电源、制动灯电源、安全气囊电源等。 发动机起动时卸掉负载的电源（一般称为ACC电源）。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。（二）线路保护设计 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1．熔断器的选取原则 发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。 发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。 对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。 熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。 电阻型的负载与电感型的负载尽量避开使用同一个熔断器。 一般根据电器件的最大连续工作电流计算并确定熔断器容量，可按经验公式：熔断器额定容量＝电路最大工作电流÷80%（或70%）。 2．断路器 断路器最大的特点是可恢复性，但其成本较高，使用较少。断路器一般都是热敏机械装置，它利用两种金属的不同热变形，使触点开闭或自行接通。新型的断路器，使用PTC固体材料作为过流保护元件，它是一种正温度系数的电阻，根据电流或温度的高低断开或接通。这种保护元件的最大优势是当故障排除后能自动接通，不需人工调节和拆换。 3．易熔线 易熔线的特点是当线路通过极大的过载电流时，易熔线能在一定的时间内（一般≤5s）熔断，从而切断电源，防止产生恶性事故。易熔线也是由导体和绝缘层构成，绝缘层一般为氯磺化聚乙烯材料，因为绝缘层较厚，所以看。起来比同规格的导线粗。 易熔线一般接在蓄电池直接引出的电路中。易熔线的常用的公称截面有0.3mm2、0.5mm2、0.75mm2、1.0mm2、1.5mm2，甚至还有8mm2等更大截面的易熔线。易熔线的导线线段长度分为（50±5）mm、（100±10）mm、（150±15）mm3种。 易熔线应有明显的标志，当其熔断后，其标志仍应存在以便于更换。易熔线的熔断特性如表1所示。
自动驾驶集成线束布置注意事项 目前自动驾驶的研发集成已轻熟上轨对集成的安全性、舒适性及性能要求的不断提高，集成车的电路数量与用电量显著增加，从而使大量线束在有限的空间中如何更有效合理布置和安装成为所面临的问题。本文以集成线束布置为中心，对自动驾驶集成车线束布置注意事项作概要介绍。 一、线束固定点布置合理，固定可靠 （1）根据线束在集成车上的实际分配安装位置，为了避免线束的低垂、移位，考虑线束的重量、固定方式和固定位置的方便性，线束必须有足够、合理的固定点和固定方式进行固定。 （2）据线束的走向、车身的具体形状设置固定点，在没有支点的直线距离上两固定点间距一般不大于300mm；在钝角拐点位置可布置一个固定点；在直角拐点需布置两个固定点；锐角拐点在线束中避免出现。 （3）据线束的形状、外径大小选择固定粘扣的类型和大小，并满足承受线束重量的需要。 （4）在和其它线束、电器件连接的插接件位置，在插接件前不大于120mm的合适位置，考虑设置固定点，用粘扣和扎带固定。 （5）考虑在支点位置的干线上设置固定点，固定点距离支点不大于100mm。（6）在固定卡扣，粘扣的安装方向上，必须有足够的空间以方便卡扣，粘扣的安装、拆卸。
二、外观整齐、成束配置 （1）线束布置应沿边、沿槽（车身上设计的走线槽），避免线束直接承受压力。驾驶室内不得有线束外露；在可以观察到线束的位置，如：发动机部位，设置醒目的吸引点或醒目的颜色，在此安装的线束不突出、不显眼。 （2）排列方式在投影方向上，按横平竖直的棋盘式排列，避免斜线布置。（3）与管路的间隙均匀，与周围零部件的间隙合理。 三、线束避免与周围部件干涉 （1）不直接和车身锐边接触，一要留有间隙，二要增加保护避免车身锐边损坏线束外部绝缘层，导致短路事故； （2）安装在振动或运动部件上时，应视实际情况预留长度。此预留长度根据部件振动幅度、运动件的最大运动行程确定。保证预留长度能够不使振动在线束上转递、不使线束承受拉力。线束长时间承受振动传递或拉力则可能导致线束内部接点/插接件端子间出现虚接现象。如：安装显示屏线束和PAD线束的连接。（3）与运动零部件之间的间隙应大于20mm，如：前排座椅显示器导线和车门槛条的间隙。 （4）在安装发动机线控处温度大于150℃的线束距离大于50mm。 （5）不与燃油管路、制动管路使用相同的固定点。 （6）不与燃油管路、制动管路交叉或接触。尤其是在线束连接部位和油路连接部位，避免线路表面破损短路和油料蒸发密度等条件均达到一定条件时引起火灾。
汽车线束设计原则 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。如何提高汽车线束的综合性能成为关注的焦点，汽车线束制造厂家不再单纯地搞线束后期设计和制造，增加与汽车主机厂联合进行前期开发已成为必然的趋势。汽车电线束的设计电线束在整车中的作用是将电气系统的电源信号或数据信号进行传递或交换，实现电气系统的功能及要求。电线束的设计流程和制造流程 (1)由电气布置工程师提供整车电气系统的功能，电气负荷及相关的特殊要求。电器件的状态、安装位置、线束与电器件对接的形式。 (2)根据电气功能及要求，绘制整车电气原理图及线路图。(3)根据电气原理圈对每个电气子系统及回路进行能源分配，其中包括电源的搭铁线，以及接地点的分配。 (4)根据各子系统电气件的分布情况，确定线束的布线形式，每根线束连接的电器件及在汽车上的走向;确定线束的外保护形式及过孔的保护;根据电气负荷确定熔断器或断路器;再根据熔断器或断路器的量确定导线的线径;根据电器件的功能，依据相关标准确定导线的线色;根据电器件本身的接插件确定线束上与其对接的端子和护套的型号。 (5)绘制二维线束图和三维线束布置图。(6)根据经核准的三维线束布置图，校核二维线束图，二维线束图准确无误方可发图，经认可后试制、生产。二维线束图设计要点配电盒配电盒(保险和继电器)是整车电气的核心，起到分配负荷、集中供电、节省空间、简化线束、降低成本和方便检修的作用。一般根据需要可设计成2~3个。一些新开发车型的配电盒已兼有电子控制的功能;并且无触点、无保险丝的中央控制盒也将越来越有市场。导线的选取 (1)导线颜色的选用依据《汽车用低压电线的颜色》执行。 (2)发动机周围环
汽车线束设计 及线束用原材料 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。一、整车电路设计电源分配设计 汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的出发点基本都是以安全为主。整车电气系统基本上3个部分组成。 1、蓄电池直接供电系统。 这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。 2、点火开关控制的供电系统。这部分电器件基本上
是在发动机工作运转的情况下才使用，取自发电 机的电源，避免了为蓄电池充电时争电源的可能性。如：仪表电源、制动灯电源、安全气囊电源等。 3、发动机起动时卸掉负载的电源。这部分电器件一般所带的负载较大，且在汽车起动时不必工作。一般有点烟器电源、空调电源、收放机电源、刮水器电源等。线路保护设计 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。保护装置主要有熔断器、断路顺和易熔线。 1．熔断器的选取原则 发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。因此，这类电负荷可以根据情况相互组合，共同使用一个熔断器。对于为增加舒适性而设置的普通电器件类的电负荷可以根据情况相互组合，共同使用一个熔断器。熔断器分快熔式和慢熔式。快熔式熔断器的主要部件是细锡线，其中片式熔断器结构简单、可靠性和耐振好、易检测，所以被广泛采用；慢熔式熔断器实际上是锡合金片，这种结构的熔断器一般串接到感性负载的电路中，如电机电路。电阻型的负载与电感型的负载尽量避开使用同一个熔断器。一般根据
汽车线束要点
————————————————————————————————作者: ————————————————————————————————日期： ?
汽车线束 汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管(聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积０.５、0.75、1.0、1.５、2.0、2.５、4.0、6．0 等平方毫米的电线,它们各自都有允许负载电流值,配用于不同功率用电设备的导线。以整车线束为例： １、0．5 规格线适用于仪表灯、指示灯、门灯、顶灯等; 2、0.７５规格线适用于牌照灯，前后小灯、制动灯等; ３、1.0 规格线适用于转向灯、雾灯等; ４、1.５规格线适用于前大灯、喇叭等; ５、主电源线如发电机电枢线、搭铁线等要求 2.5 至４平方毫米电线。 这只是指一般汽车而言，关键要看负载的最大电流值,例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用,它们的线径都比较大，起码有十几平方毫米以上,这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因,一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池)、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象,操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时,电线的颜色分为单色线和双色线，颜色的用途也有规定,一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线,红单色用于电源线，不可混淆。线束用机织线或塑料粘带包裹,出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。线束与线束之间、线束与电气件之间的连接,采用联插件或线耳。联插件用塑料制成，分有插头和插座。线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。随着汽车功能的增加,电子控制技术的普遍应用，电气件越来越多,电线也会越来越多,线束也就变得越粗越重。因此先进的汽车就引入了ＣAN 总线配置，采用多路传输系统。与传统线束比较,多路传输装置大大减少了导线及联插件数目,使布线更为简易。 一、汽车线束研发中的线束图纸画法研究 汽车线束图是汽车线束设计的具体体现，无论对汽车生产厂家还是对汽车的使用维修单位,它都是一种实用性很强的技术资料。一辆汽车也许只有一张电路图,一张接线图,而线束图则可能有数张。近几年来汽车新产品开发速度很快,尤其是客车，为了改变轻少重的状况,新型客车开发速度更快。以常州客车厂为例，１988年以来,每年推出一个系列新型客车,因此,汽车电线束设计的工作量很大,线束图的绘制占了相当大的比例。此外，为中小型汽车厂配套线柬的电线束专业生产厂家不断出现，这些厂家迫切要求规范化的线束图，以便于加工制造,对汽车使用、维修单位来说,规范化的线束图无疑也会为他们提供方便。目前，许多汽车电气设计人员在绘制线束图时,采用：
汽车低压线束设计规范 1 范围 本标准规定了汽车低压线束设计的一般步骤、方法和所参考的国家和行业标准；规定了图样所包含的内容及标准化要求；规范所选用的材料规格和型号的一般要求；规范线束分支、长度的表示方法；规定图样所需标定的尺寸、技术要求；规定图样幅面、视图；规定比例、线型和块的处理；选型的计算方法、低压插接件选型原则及要求等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T14690 技术制图比例 GB/T 14691 技术制图字体 JB/T 8139 公路车辆用低压电缆 QC/T 413 汽车电气设备基本技术条件 QC/T 414 汽车用低压电线的颜色 QC/T 417.1车用电线束插接器第一部分定义、试验方法和一般性能要求（汽车部分）QCn 29010 汽车用低压电线接头型式、尺寸和技术要求 QCn 29013 汽车用蓄电池电线接头型式、尺寸和技术要求 QC/T 29106-2004 汽车低压电线束技术条件 3 术语 本标准采用下列及QC/T 417.1中的定义。 3.1 干线：电线束中两根或两根以上电线包扎在一起的部分(如图1所示)。 3.2 支线：电线束中电线的末端没有包扎的部分或单根电线(如图1所示)。 3.3 分支点：电线束中干线与干线或干线与支线中心线的交点(如图l所示)。 3.4 接点：电线与电线的连接点(如图1所示)。 3.5 端子：插接件的统称。 3.6 干区：安装在车箱内部或密闭舱体等无涉水部位的电线束不需做特殊防水防护处理的区域。
整车线束设计开发流程 本设计指南制定了公司乘用车一般整车线束设计开发流程 1.1 该系统综述 汽车整车线束，就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的在联系，用导线连接起来所构成的一个整体。汽车整车线束由于各车型的结构型式，电器设备的数量，安装位置、接线方法不同而有差异，但有基本的规定 A、单线制 B、各用电器并联 C、有保险装置以保护线路 D、采用单色或双色导线、多色线 1.2 适用围 本指南适用于公司整车线束的开发。 1.3 系统基本组成 整车线束是分布在车体，根据它所处位置的不同可分成各种线束。 线束的基本组成主要由导线、插接器、胶带、波纹管、固定卡、电器盒和固定支架等组成，如下图： 左后组合尾灯 接地 2.设计构想
2.1 设计原则 1、完整正确地体现整车电器系统的功能 2、根据车型的需要设计成整体或分组分段的电线束 3、根据汽车电线束所处的工作环境及在汽车的空间布置合理选择保护层和固定方式 4、选择线束部的电线时要针对用电设备的负载合理选择电线截面积和颜色 5、在设计过程中尽量减少连接点和过渡接头以提高线束质量、改善制造工艺 6、为降低电线电阻和降低电线成本，设计时应避免重复布线，使线的长度最短 7、对汽车上一些电器信号应增加防干扰措施 2.1.1功能要求 1、满足整车装配要求和布置要求 2、为用电器提供电源和搭铁 3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制 4、把某些传感器和开关信号输送给汽车上的相应控制单元，并把控制单元的控制信 号传递给相应的执行机构 5、电器部的通讯(如CAN—BUS) 2.1.2 顾客要求 1、线束走向整洁、合理，安装牢固 2、方便维修 3、价格低，使用寿命长 4、标识清楚 2.1.3 性能要求 使用寿命：用户正常使用不得少于50万公里或10年（以先到为限） 连接可靠性：线束与线束之间、线束与用电器之间的连接可靠，满足Q/YYY.04.030中所规定 工作温度：在-40℃~130℃中的不同温度能正常工作,高低温实验后，线束包扎紧密不松散，可弯曲，端子无退位。 工作环境：耐油、防尘、防腐蚀、防水，线束经耐油实验(耐机油、汽油、玻璃清洗剂)
线束设计规范 编制：刘震 审核：徐梅 批准：叶树珩 2009—06—20发布2009—06—20实施北汽福田汽车股份有限公司发布
线束设计规范 目录 一、接插件的规划与选择 (1) （一）接插件的规划 (1) （二）接插件的选择 (2) 1、接插件的种类 (2) 2、护套选取原则 (7) 3、端子选取原则 (9) 4、线间接插件的选择 (10) 5、与用电设备接插件的选择 (10) 二、线束防护固定与安装 (11) （一）、线束的防护 (11) 1、波纹管 (11) 2、PVC 管 (11) 3、胶带 (12) 4、橡胶件 (12) （二）、线束的固定与安装 (13) （三）、线束布置、包扎的注意事项 (16) 三、导线的选型与规划 (16) （一）、导线的类型 (16) 1、导线的种类 (16) 2、各种导线的名称及工作温度 (18) （二）、导线的选型 (22) 1、导线类型选择 (22) 2、导线颜色选 I
线束设计规范 择 (23) 3、导线选择的其他注意事项 (23) II
线束设计规范 1 线束设计规范 一、接插件规划与选择 （一）、接插件的规划 1、首先需要根据开发车型的用电器布置情况，规划出车型的整车线束大体布置图，其次根据车型配置将布置图尽量细化到用电器，此时暂可不考虑用电器的具体位置，只要区分出大体位置，即机舱、车门、前地板等区域即可。见附图1。 2、依据上面的布置图、车型的配置表，以及各用电设备的具体参数、原理估算出各条线束间对接的分支回路数目。见附表1 附图1整车线束布置示意图 附表1线束间对接的分支回路统计表（根据各车型实际情况增减）
汽车线束布置设计指南 概述 本设计指南对新车型线束的布置起指导作用，它概括ZGGC开发车型的线束的固定，走向，分布及其相关附件的选用；同时，该指南也对相关的车型的线束进行了总结。可以用作后续开发车型的参考。本设计指南包括以下几个部分：一、线束的总体布置；二、前舱线束的布置；三、动力总成线束的布置；四、仪表线束的布置；五、室内线束布置；六，四门线束布置；七、其他线束布置；八、线束固定方式的选择；九、线束布置问题及其解决；十、其他。 本设计指南需要不断的补充和完善，所涉及的线束布置方法需要不断更新和丰富。以满足不同车型的开发要求。 第一章线束布置的总体设计 一、概述 线束是电器的神经系统，对整车电器电子功能的实现起着至关重要的作用。在线束布置的总体设计中要充分考虑各相关的边界条件，对车身、动力总成、仪表台、底盘、内饰件必须充分、系统的了解，充分考虑各相关件对线束布置可能产生的影响，并对相关件的设计提出相应合理的要求。同时，我们要充分考虑整车的温度分布和震动，避免线束通过高温区，避免线束剧烈震动。二、整车电器件的布置分布 在整车中，前舱的电器件或者相关件有：动力总成（包括其上的所有传感器和执行器）、蓄电池、冷却风扇、发电机、灯具、压缩机、启动机、ABS 控制器、轮速传感器、雨刮洗涤系统、环境温度传感器、喇叭、防盗喇叭、风扇控制器、电器盒及其他开关和传感器等。同时，前舱中的温度较高，且运动件较多，在设计线束的时候要充分考虑这些情况。在仪表台的部位通常有：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）；地板部分主要的电器件有：电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等；顶棚的电器件有：顶灯、电动天窗等；门上的主要电器件有：扬声器、电动窗、门锁、及相关的开关件等；后行李箱部分的电器件主要有：后BCM、停车辅助装置、后尾灯、后雨刮、高位制动灯、行李箱灯等。对于不同的车型，由于配置的不同，以上的电器件或有增减，但是对于同类型的车而言，基本的分布位置不会有太大的区别。对电器件大概位置的了解是十分必要的，对线束的布置也是至关重要。 三、整车线束的基本分类 在整车的线束中，我们可以将线束分成这样的几个部分：前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、地板线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成。但是，线束的划分和整车的结构和装配工艺有很大的关系，不必拘泥于以上的划分形式。力求达到结构简单、拆装方便、布局美观、固定保护良好。同时，在线束中尽量采用模块化设计，减少回路。此外、在线束的设计中，局部的线束需要采用转接线等形式，需要具体车型而定。 目前基本的线束名称如下： 序号线束名称线束名英文对照零件号 1 前舱线束总成W/H A-FRONT □○○—3724010 2 前保险杠线束总成W/H A-FRONT BUMPPER □○○—3724020 3 仪表板线束总成W/ H A-I/P □○○—3724030
1、概论： 线束主要是由导线、端子、接插件以及护套等组成，是车辆电器元件工作的桥梁和纽带，整车电器要达到正常、稳定工作，除了各电器元件的自身质量以外，与线束在车辆上的铺设情况也是密切相关的。 2、汽车线束的分类： 汽车线束根据其功能可分为：底盘线束、空调线束、加热器线束、ABS线束、发电机线束、启动机线束、蓄电池的正、负极线、特殊配置状态下还有饮水机线、冰箱线、门泵线等。 3、线束铺设的原则及规范要点： 目前，根据现场所生产的车型种类、特征可以看出：前置发动机的线束多铺设在车架槽型梁内，根据用电设备的具体位置确定线束分布，后置发动机的一个总原则就是：右侧铺设加热器线、其他线束多铺设于左侧。 实际上，线束居左居右的问题也可以通过以下的原则来确认： 线束分一根整体线束，其上又分为若干分支，它们将连接到车辆的电源或其他用电设备，形成一个完整的系统。 大家是否注意到这样一个现象：车辆在向左或向右转向行驶时，两侧都会有一个或多个呈琥珀色闪烁状的灯光信号，这就是转向灯。转向灯的线束代号为左侧5#，右侧4#，这样，在铺设线束前，5#线所在的线束就铺设于左侧，4#线所在的线束就铺设于右侧。 以下是助记词便于记忆：“左五右四”或“左单右双”。 线束对于车辆的重要性毋庸置疑，所以线束铺设时一定要严格遵守相应的工艺规范。请认真学习以下内容： 1、根据车型使用相应的底盘线束。 2、核对流程卡配置，确定特殊配置。 3、所有线束与任何金属件干涉处均需保护。主要采取以下措施：过车架上 圆孔一般用槽型圈，过车架上、下翼面及半圆孔处用龙骨条。保护的目的是为了防止车辆的震动，线束与车架或其他金属件磨擦造成线束胶皮破损，因搭铁产生故障或失火。 4、除后置发动机系列外，线束一般都铺设在车架槽形梁内。 5、线束接插件一定要对插牢靠，防止接插件松动或脱开，造成接触不良。 6、线束不能与高温部件固定在一起，防止烫坏。如有难以布置的情况，需 加以保护。一般采用隔热纸或隔热棉。 处应适当加扎线扣。 11、线束捆扎不可偏紧，松紧适度。 12、线束捆扎不可过“死“，应略成”几“字形状。因为绷得太直，当车辆 振动时接线端子松动易造成接触不良，其次在维修时拔、插也会不便。有一个线束捆扎原则：安全比美观更重要。
Q/X X XXXXXXXXX公司 Q/XX-J028-2015 汽车高低压电线束设计规范 编制:日期: 校对:日期: 审核:日期: 批准:日期: 2015-06-15发布 2015-06-15实施 XXXXXXXXX公司发布
1．设计技术 1.1 概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程 1.2低压线束设计 1.2.1 整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。 蓄电池直接供电系统（一般称常电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的
加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。如：整车控制器电源、真空制动助力泵电源和转向泵电源等。 点火开关控制的供电系统（一般称为IG档）。这部分电器件基本上是在车辆未行驶运转的情况下才使用，取自预充电模块的分支电源，避免了为蓄电池充电时争电源的可能性。如：雨刮器、车灯控制电源、门窗控制电源等。 电动模式的供电系统（一般称为start档）。这部分电源是在车辆启动电动模式下，电器件能够正常启动。电源的负载比较大，电源取之于预充电模块，负载的电流消耗量不同，预充电输出地电流量也就随之成正比变化，有效地保证整车的用电量。 1.2.2 线路保护设计 A．熔断器 线路保护就是要对导线加以保护，兼顾对回路电器件的保护。目前电动汽车所用保护装置主要有熔断器。它是一种安装在中央控制盒中，保证电路安全运行的电器元件。当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏线路。若线路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护线路安全运行的作用。 熔断器按照结构上分为片式熔断器、插入式熔断器和旋紧式熔断器3种类型，这3种熔断器有不同承载电流量的规格。在线路保护采用的熔断器时，需要严格选取相应的规格。
Q/XX XXXXXXXXX公司 Q/XX-J028-2015 汽车高低压电线束设计规范 编制:日期: 校对:日期: 审核:日期: 批准:日期: 2015-06-15发布 2015-06-15实施 XXXXXXXXX公司发布
1．设计技术 1.1 概述 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。动力系统线束设计分为动力系统低压线束和动力系统高压线束。设计线束时需要考虑其安全性、可靠性和稳定性要求。线束变得越来越复杂，但车身给予线束的空间却越来越小。因此，如何提高电动汽车的动力系统线束的综合性能设计便成为关注的焦点。为使本公司汽车线束部件设计规范化，参考国内外汽车线束设计的技术要求，结合本公司已经开发车型的经验，编制本文。使本公司设计人员对汽车线束设计起到指导操作、提高电器线束设计的效率和合理性的作用。本文对中央控制盒、继电器盒、保险丝盒及线束包扎等作了规范化要求，本文将在本公司所有车型线束开发设计中贯彻，并在实践中进一步提高完善。
电 线 束 设 计 流 程 1.2低压线束设计 1.2.1 整车低压线束设计 电动汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此线束设计出发点基本都是以安全为主。整车电气系统基本上由3个部分组成。 蓄电池直接供电系统（一般称常电）。这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些电器件提供电能时尽量少的
加以控制，确保在无法启动电动模式情况下，汽车也能短暂正常工作，以方便故障车辆能够及时维修等。如：整车控制器电源、真空制动助力泵电源和转向泵电源等。
67 10.16638/https://www.doczj.com/doc/783305478.html,ki.1671-7988.2018.07.021 汽车线束DV 实验原则 齐翔宇，王超，王旭，赵莹 （华晨汽车工程研究院电子工程室，辽宁 沈阳 110141） 摘 要：作为汽车电气功能的“神经系统”，汽车线束在汽车中的作用越来越重要，同时对线束设计的要求也越来越高。对于汽车线束的设计验证（DV 实验）的方法要求做到尽善尽美，以确保整车电气系统安全可靠。 关键词：线束；DV ；安全 中图分类号：U463.6 文献标识码：B 文章编号：1671-7988(2018)07-67-03 DV test of automobile wiring harness Qi Xiangyu, Wang Chao, Wang Xu, Zhao Ying ( Brilliance Automotive Engineering Research Institute E&E Section, Liaoning Shenyang 110141 ) Abstract: As the "neural system" of automobile electrical function, wiring harness is playing a more and more important role in automobile. Meanwhile, the design requirement for automotive wiring harness is getting higher and higher. So a perfect method of automotive design verification is needed to ensure the safety and reliability of automotive electrical system. Keywords: Wiring Harness; DV; Safety CLC NO.: U463.6 Document Code: B Article ID: 1671-7988(2018)07-67-03 前言 汽车线束是汽车电器的主体,负责汽车电器的电源提供及信号传递，是汽车电器设备正确工作的前提,人们常常把线束比喻为汽车的神经系统,没有线束也就没有汽车电路。随着汽车领域的日益发展，国内汽车产量连年增加，各个厂家纷纷推出新的产品，汽车电器配置同样日益丰富，汽车线束变得越来越复杂，而汽车线束同整车安全息息相关，汽车的设计验证变得尤为重要。 线束的DV 实验主要为以下九项测试：短路测试；耐久测试；堵转测试；高温、低温试验；防水性试验；耐油试验；盐雾试验；湿热试验；特殊回路阻值测试。 本文主要讨论与电性能相关的短路试验、耐久测试、堵转测试和特殊回路阻值测试。 1 短路测试 1.1 短路测试试验要求 所有回路涉及的保险应在规定的时间内熔断。测试的主要关注点是持续时间，直到保险熔断。 试验前，应明确各回路中保险丝的厂家、使用环境、熔断特性、温度特性等参数，作为试验的判定依据。 1.2 短路测试试验方法 图1 如图1所示，用一根短接线或开关将接插件接地端和电源端做短路连接，调节供电电源电压为14±0.2V 进行测试， 作者简介：齐翔宇，华晨汽车工程研究院电子工程室，助理工程师，研究方向：汽车电气。
汽车线束设计综述 汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位同仁探讨一下。 1、电气原理图的设计、计算 汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件： 1.1掌握《电气设计任务书》的技术要求和全车电气配置情况； 1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。下面重点介绍一下1.2的相关内容： 1.2.1如何确定熔断器容量大小 熔断器按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的熔断器就是平常所说的保险丝。采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。 1.2.2导线线径的确定 在确定导线截面积时要考虑电压降和导线的发热 （1）用电设备的电流强度为： I=P/UＮ（P—负载功率; UＮ—额定电压） （2）导线截面积计算公式为： A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm2/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特） （3）为避免导线过渡发热，应该检查电流密度其公式为： S=I/A
整车线束设计开发流程
整车线束设计开发流程 本设计指南制定了公司乘用车一般整车线束设计开发流程 1.1 该系统综述 汽车整车线束，就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的内在联系，用导线连接起来所构成的一个整体。汽车整车线束由于各车型的结构型式，电器设备的数量，安装位置、接线方法不同而有差异，但有基本的规定 A、单线制 B、各用电器并联 C、有保险装置以保护线路 D、采用单色或双色导线、多色线 1.2 适用范围 本指南适用于公司整车线束的开发。 1.3 系统基本组成 整车线束是分布在车体内，根据它所处位置的不同可分成各种线束。 线束的基本组成主要由导线、插接器、胶带、
波纹管、固定卡、电器盒和固定支架等组成，如下图： 支线 固定卡 主线 接插件 覆盖件 分支点 右后组合尾灯 左后组合尾灯 车身对接 接地 2.设计构想 2.1 设计原则 1、完整正确地体现整车电器系统的功能 2、根据车型的需要设计成整体或分组分段 的电线束 3、根据汽车电线束所处的工作环境及在汽 车内的空间布置合理选择保护层和固定方式 4、选择线束内部的电线时要针对用电设备 的负载合理选择电线截面积和颜色 5、在设计过程中尽量减少连接点和过渡接
头以提高线束质量、改善制造工艺 6、为降低电线电阻和降低电线成本，设计 时应避免重复布线，使线的长度最短 7、对汽车上一些电器信号应增加防干扰措 施 2.1.1功能要求 1、满足整车装配要求和布置要求 2、为用电器提供电源和搭铁 3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制 4、把某些传感器和开关信号输送给汽车 上的相应控制单元，并把控制单元的 控制信号传递给相应的执行机构 5、电器内部的通讯(如CAN—BUS) 2.1.2 顾客要求 1、线束走向整洁、合理，安装牢固 2、方便维修 3、价格低，使用寿命长 4、标识清楚 2.1.3 性能要求
