红外热像仪在气体泄漏检测领域的应用随着现代工业的发展，化工业不段增加，但在化工生产中排放出来的东西很多是肉眼往往无法发现许多工业废气和化合物，然而许多企业都需要日复一日传输并转换这些气体。
使用热像仪拍摄的光学成像，较之传统的探测器而言更具有诸多优势，比如现代热像仪扫描覆盖区域更广，也可更改迅捷地探测到接触式测量工具难以触及的区域。在红外图像上，漏气区域会显示为一缕烟雾。一旦探测到安全区域内的废弃泄漏，则您可使用TVA量化其废气浓度。
下面我们看看在那些方面常用红外热像仪进行检测：
1.石油化工和石油精炼领域热成像技术
炼油装置及石化装置的设备故障检测，炼油厂需要在尖端技术的帮助下确保环境和业务的绝对安全。
修复泄漏部件，防患于未然

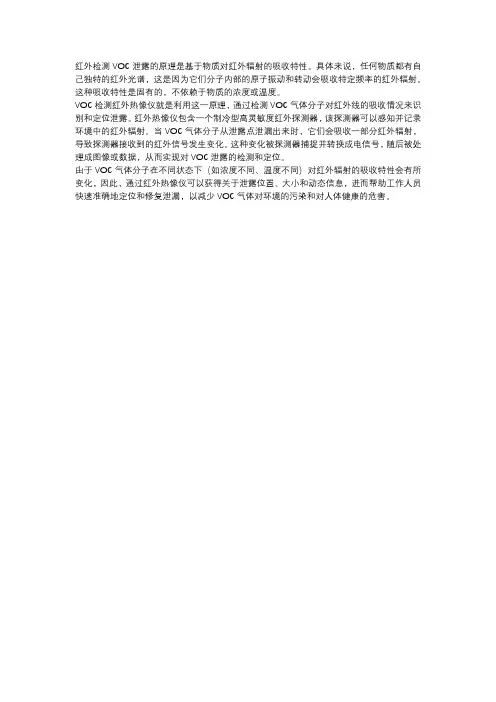

使用红外热像仪已成为众多油气领域企业标准的行业惯例。同时，红外热像仪也可用于识别挥发性有机化合物（VOC）泄漏源，从而确保及时修复泄漏部件。最先进的VOC检测手段可确保企业改善作业安全、提高生产效率并最大限度杜绝各种泄漏隐患。
2.气体探测热成像技术
检测无水氨、二氧化氯、氰基丙烯酸乙酯、“强力胶”、乙酸、“醋酸”、氟里昂-12、乙烯、丁酮等的排放。可以保护环境，造福千秋！
3.油气开采领域热成像技术
油气开采行业可使用热成像技术避免高成本及危险气体排放等事故的发生。借助红外热像仪，可提前定位废气泄漏区域，避免受到业务中断影响。因此，热成像技术在全球性预防维护计划中发挥着重要作用。

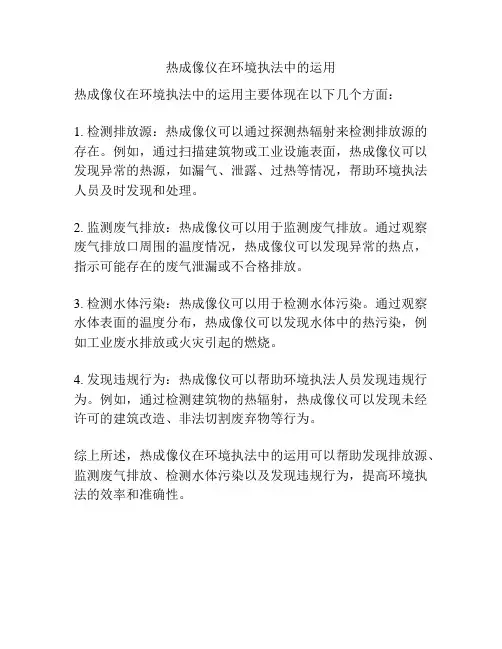

4.适用于环保执法领域的热成像技术
美国联邦法规已针对数千种检测点和监控频率作了详细规定。一套完善的漏气故障测试和修复系统不仅能够减少维护和检测成本，而且还能增强员工安全性保障，改善工厂内外环境质量。
确保空气质量
环保执法部门目前使用红外热像仪检测现有空气质量或除去化学制品的内部系统是否运作正常。

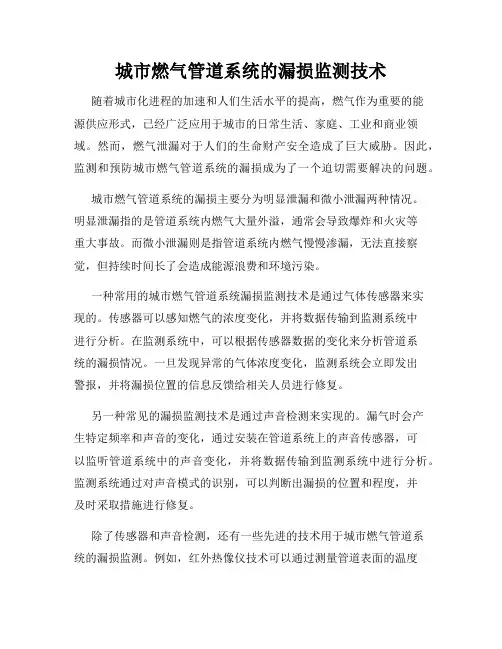

5.城市燃气输配应用领域热成像技
城市燃气被输送到全球千家万户及工商业用户。而由于气体具有易爆炸性，因此漏气的危害往往非常会造成灾难性的后果。热像仪可探测微小的天然气泄漏，是扫描输气管道以定位漏气位置从而确保住宅区用户生命安全的理想探测工
具。
6.服务行业红外热成像技术
气体检测是一门精密科学，需要大量的投入。这就是许多企业选择将难以实施的气体检测业务外包的真正原因。
