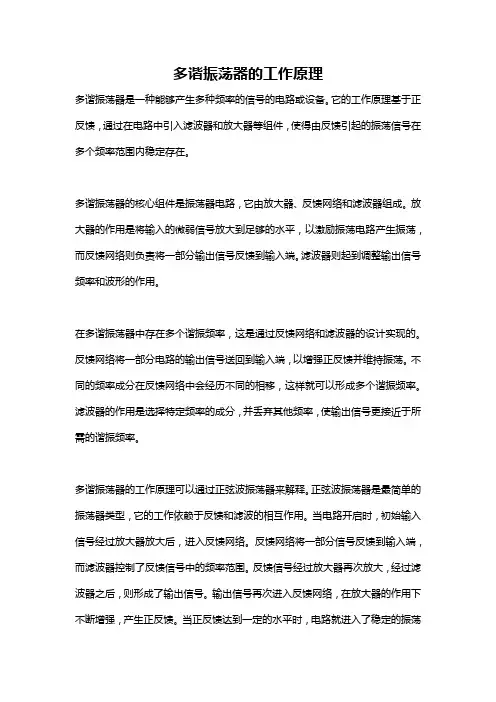

多谐振荡器的工作原理
多谐振荡器的工作原理
电路原理：当开关K闭合时，BG1获得正向的偏置电压，使BG1集电极和发射极之间产生电流，从而使BG2同时获得正向的偏置电压导通，发光二极管发光。在这个过程中，开始向电容充电，左负右正。当电容电压充到使BG1截止时，二极管停止发光，在这个过程中，电容开始放电，放电时的回路是电容→发光二极管→电源→电阻→电容。因此，放电时间和电容的大小，还有电阻的大小有关系。当电容，放电完毕，BG1又开始导通，发光二极管又开始发光。因此，看到的就是，当开关K合上时，二极管发光，然后熄灭，在发光，熄灭。如此重复。
由于，波形是方形的，可以看作是很多正弦波的叠加，因此，叫多谐振荡器。这个简单的电路，能够利用一下，把直流电转换成交流电。
Page 1 of 1
