智慧城站主体地基承载力检测方案1 编制依据
（1）广州市轨道交通二十一号线工程【施工6标】智慧城站第一分册主体围护结构施工图。
（2）广州市轨道交通二十一号线工程【智慧城站主体围护结构】详细勘察阶段岩土工程勘察报告。
（3）遵照的技术标准及规范如下：
《地下铁道工程施工及验收规范》（GB50299-1999）2003版
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
《建筑地基基础设计规范》（GB50007-2011）
《广州市城市轨道交通工程质量监督与验收管理办法》（穗建质[2011]357号）
《广州市建筑结构实体质量监督抽测办法》（穗建质[2010]303号)
相关国家、部颁发的相关其他规范和标准。
2 工程概况
2.1 车站概况
智慧城站南接世界大观站，北联神舟路站，是本线的第六个车站。车站位于高唐大道，东西向规划路为规划五路，车站位于两条路的交叉口，现状小新塘村的西侧。

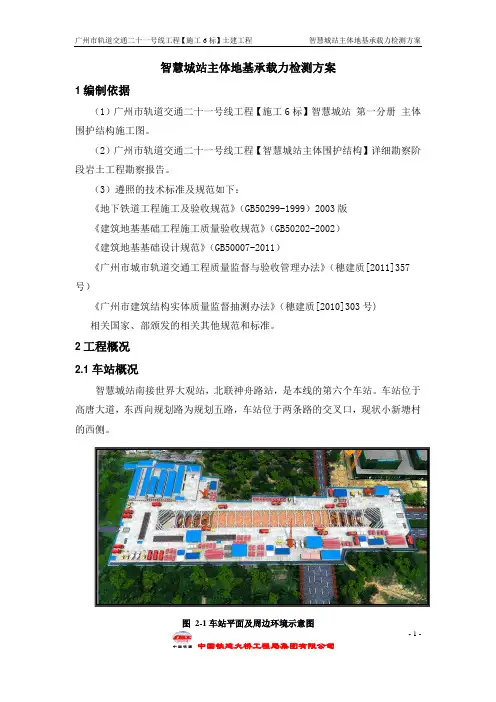

图2-1车站平面及周边环境示意图
智慧城站有效站台中心里程为YDK9+100.000，设计起终点里程为YDK8+947.700～
YDK9+183.700。车站为地下两层11米岛式站台车站，全长236米，标准段宽为19.7米，车站基坑开挖深度为16.41～18.91米。车站共设置4个出入口，1、2号风亭均为敞口矮风亭，冷却塔采用下沉式冷却塔设在1号风亭旁。
2.2 地质水文概况
2.2.1 车站地质情况
ml），图表上代号<1>
（1）人工填土层（Q
4
al+pl）
（2）陆相冲积-洪积砂层（Q
3+4
根据勘察揭露，根据砂层的颗粒级配不同，该层共分为三个亚层：粉细砂层<3-1>、中粗砂层<3-2>、砾砂层<3-3>。
（3）冲积-洪积土层
al+pl）、勘察过程中揭露到的冲积-洪积土层分为三个亚层，分别为软塑状粉质黏土<4N-2>（Q
3+4
可塑状粉质黏土层<4N-2>（Q
3+4al+pl）、河湖相沉淤泥质土<4-2B>（Q
3+4
al）。
（4）残积层（Q el）
该土层为晚三叠世侵入花岗岩风化残积而成，本次勘察期间揭露到可塑状砂质黏性土<5H-1>、硬塑状砂质黏性土<5H-2>两个亚层。
（5）岩石全风化带（T
3
3ηγ）
晚三叠世全风化花岗岩，图表上代号<6H>。黄褐色、灰白色，风化剧烈，原岩结构基本破坏，但尚可辨认，呈坚硬土状，遇水易软化崩解。
（6）岩石强风化带（T
3
3ηγ）
晚三叠世强风化花岗岩，图表上代号<7H>。黄褐色、棕红色，岩石风化强烈，原岩组织结构大部分破坏，岩芯呈半岩半土状、局部呈碎块状，底部夹较多中风化岩块，浸水易软化崩解。
（7）岩石微风化带（T
3
3ηγ）
晚三叠世微风化花岗岩，图表中代号<9H>。灰色、灰白色、浅肉红色，原岩组织结构基本未变，中粗粒结构，局部为细粒花岗岩脉，块状构造，有少量风化裂隙，岩芯呈短柱～长短柱状，局部扁柱状，锤击声较清脆。
图2-2车站中心里程处围护结构及地质情况断面图
2.2.2 车站水文情况
地下水类型主要为第四系孔隙水与基岩风化裂隙水。
地下水对混凝土结构具弱腐蚀性；对钢筋混凝土结构中的钢筋具微腐蚀性；对钢结构具弱腐蚀性。
3 地基承载力检测施工
3.1 智慧城站主体地基情况及其承载力设计要求
智慧城站主体结构底板地基主要处于<5H-2>硬塑状砂质黏性土地层，局部处于<6H>全风化花岗岩地层。
智慧城站主体地基承载力设计要求f
ak
≥150KPa。
3.2 地基承载力检测方法及数量
根据《广州市建筑结构实体质量监督抽测办法》（穗建质[2010]303号)中相关规定，智慧城站主体地基属于天然地基，其承载力检测采用平板载荷试验。
天然土地基在进行平板载荷试验前，选择标准贯入试验对天然地基土性状进行普查，单位工程抽检数量为每200m2不少于1个孔，且不得少于10孔。智慧城站主体建筑面积为4795.67m2，其标准贯入试验数量为24个孔。
对于天然土地基进行平板载荷试验，单位工程抽检数量为每500m2不少于1个点，且总数不得少于3点。智慧城站主体建筑面积为4795.67m2，其地基承载力平板载荷试验数量为10个点。
3.3 标准贯入试验
（1）标准贯入试验的设备符合下表规定。
表一标准贯入试验设备规格
（2）标准贯入试验孔采用回转钻进至试验标高以上15cm处，以免下层土受到扰动。
（3）贯入前，检查触探杆的接头，不得松脱。试验时，保持贯入器、探杆、导向杆连接后的垂直度，减小导向杆与锤间的摩阻力，避免锤击偏心和侧向晃动。
（4）标准贯入试验落锤高度为76±2cm，锤击速率小于30击/min。将贯入器竖直打入土层中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验实测锤击数N ˊ。
3.4 平板载荷试验
（1）智慧城站主体基坑开挖至距基坑底部80cm时，采用人工清底前进行平板载荷试验。
（2）平板载荷试验承压板面积不小于0.25m2。
（3）试验基坑宽度不小于承压板宽度或直径的三倍。保持试验土层的原状结构和天然湿度。在拟试压表面用粗砂或中砂层找平，其厚度不超过20mm。
（4）加荷分级不少于8级。最大加载量不小于设计要求的两倍。
（5）每级加载后，按间隔10min、10min、10min、15min、15min，以后为每隔半小时测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm时，则认为已趋于稳定，可加下一级荷载。
（6）当出现下列情况之一时，即可终止加载：
①承压板周围的土明显地侧向挤出；
②沉降s急骤增大，荷载-沉降（p-s）曲线出现陡降段；
③在某一级荷载下，24h内沉降速率不能达到稳定标准；
④沉降量与承压板宽度或直径之比大于或等于0.06。
（7）当满足第（6）条前三款的情况之一时，其对应的前一级荷载为极限荷载。
（8）承载力特征值的确定符合下列规定：
①当p-s曲线上有比例界限时，取该比例界限所对应的荷载值；
②当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；
③当不能按上述二款要求确定时，当压板面积为0.25m2～0.5m2，可取s/b=0.01～0.015所对应的荷载，但其值不应大于最大加载量的一半。
（9）同一土层参加统计的试验点不少于三点，各试验实测值的极差不得超过其平均值的30%，
）。
取此平均值作为该土层的地基承载力特征值（f
ak
3.5 试验注意事项
（1）通过业主委托的具有相关检测资质的单位进行试验。
（2）试验设备、仪器精度满足要求并按规定进行检定。
（3）试验人员进入施工现场佩戴安全帽及其他必要的安全防护设施。
（4）严格按照相关的试验规程操作，严禁违规操作。
（5）严格遵守现场施工用电安全技术规程及设备安全操作规程。
