开题报告
油气储运工程
温州某油库消防设计
一、综述本课题国内外研究动态，说明选题的依据和意义
石油是易燃易爆液体，具有燃烧速度快、火势凶猛、辐射热强、沸腾喷溅、扩散蔓延等危害性，火灾危险性极大，一旦发生火灾，会造成经济上、政治上的损失和后果。因此，做好油库的消防工作意义十分重大。
一、我国油库消防系统建设现状
油库是用来接收、储存和发放石油及其产品的独立的或企业附属的仓库、设施。确保安全是油库最关键的工作。我国油库消防系统从无到有，已发展到一个具有较完整的预防为主的消防体系。消防装备从初期的天然水和沙子，到从前苏联引进的化学泡沫、烟雾灭火系统，到９０年代引进安装的日本干燥化学公司和香港集宝公司油库消防自动化系统，该系统包括火灾报警系统、工业电视监视系统、泡沫自动灭火系统、自动喷淋冷却系统、控制系统、动力系统等六个支系统，使油库的消防安全管理水平达到一个比较先进的新水平。这些设施对保障油库的安全、防止意外事故的发生起到了一定的作用，但也存在着一些缺憾：一是消防设施的可靠性差，火灾情况下操作困难扑救率不高，而且扑救率取决于泡沫、水源、泵、阀、人员、报警、组织等综合因素，如黄岛油库火灾就是典型一例，黄岛油库油罐于１９８９年８月２０日遭雷击发生火灾，其油罐上所设置的固定泡沫灭火系统和冷却水系统未发挥作用，致使损失惨重，共牺牲２０多人，受伤２８人，烧毁车辆数十台，烧掉漏掉原油近４万吨，烧毁５个油罐及全部辅助设备；还有南京炼油厂３１０油罐于１９９３年１０月２１日发生火灾，其（半）固定泡沫灭火系统也失效。二是系统的管理、维护、保养工作量大，费用高。三是油库消防系统投资大，效益差。我国目前的油库年火灾发生率为０.０２１％～０.０７％（引自《石油商技》１９９０年第３期）。另外根据中国石化销售公司对其属下的１６个单位的２２９２个油罐自１９９６年～１９８６年的消防情况的调查，共发生火警、火灾５次，其中２次火灾还是发生于没有消防设施的覆土油罐，可见其消防设施的实际效益很低，几乎为零。
我国油库的消防建议以灭火为目标，其投资、技术、管理体制基本都是为了适应灭火设施、技术、管理均集中在油罐灭火上，火灾预防技术和措施严重不足，其后果是消防设施庞大，消防组织、人员增加，建设管理费用增加，加重了企业的负担。在发展市场经济的新形势下，有必要对消防的建设进行投资效益分析，从而达到总体经济效益最优，而不能一味贪大求洋。
二、油库最佳消防系统方案选择
消防系统是一个非生产性的消耗系统，其本身不创造价值，因此对于油库的消防系统建设有必要采用消防系统工程学，本着既保障油库安全，减少因火灾引起的经济损失和对环境的破坏，又使总体经济效益最优的目标，进行投资效益分析，使在允许的一定的火灾危险性的前提下，使防火和灭火的总投入为最低。对于油库的消防建设可采用下列几个方案：方案1：不设消防系统，只配少量小型移动式灭火器材(其投资约占总投资的0.1%) ；方案2：只建半固定灭火装置（其投资约占总投资的5%）；方案3：建立配套完备的消防系统（其投资约占总投资20%）消防系统的有效使用期按10年计算，10年内油库的最大着火机率为：
μmax=10×0.07%=0.7%各种方案的效益值计算，将消防系统发挥有效作用而减少的火灾损失，作为消防系统的效益值，其中各方案的灭火效果好差的概率以及可减小的火灾损失值由统计获得或专家预测得到。
三、对最佳方案的讨论及油库安全管理的建议
由前面的计算得到方案Ｉ为最佳，其总体经济效益最优，这基本符合油库的实际情况，油库的火灾事故率为年０．０２１％～０．０７％，油罐区的着火率更低，只占油库火灾事故的１０．２％；另一方面固定和半固定消防系统是针对大型油罐配置的，而且油罐真正着火，其灭火装置也很难发挥作用。当然针对不同类型的油库的内部特点不同，环境不同，不同油罐的火灾特点也不一样，灭火措施应有所不同；同时火灾的不同阶段，灭火方法也不一样。日本一些石油公司的油库现在就倾向于不设消防系统，而采取向保险公司投保或向市政府消防部门交联保费，这既减少人员，又节约了大量的资金，也加强了社会消防力量。英国也规定浮顶油罐不需要固定式喷水和固定式泡沫灭火系统，只需要用手提式灭火器。当然，不建大型消防系统，并不是油库安全可以大意，相反应该更加加强安全意识，在预防事故上狠下功夫，真正做到预防为主。在此，笔者提几点建议：1、改革现有的消防体系，由企业单位独立办消防为社会联办，这既可避免重复投资，
还可提高消防设施的利用率，同时也加强了社会消防力量．当然对于偏远地区的油库要区别对待。另外，完善油库保险制度，保险公司不应只收保险费，而应加入到消防行列中，发挥更大的作用。2、建立健全油库规章制度，强化油罐区管理，加强业务训练，提高人员素质．一切按规章操作，防止意外事故发生．在财力允许的情况下，安置合适有效的火灾报警装置，把火灾扑灭于火灾刚发生的最初几秒钟。3、在实际工作中要做到“四预”、“四抓”、“四同步”。即对油库火灾事故要预案、预演、预查、预防；安全工作要领导亲自抓、宣传教育经常抓、培养骨干具体抓和规章制度人人抓；对工作与安全管理要做到制定计划、布置任务、对照检查、总结四同步，真正做到预防为主。
二、研究的基本内容，拟解决的主要问题：
1、油库消防泵房电气设计相关计算。
2、完成有关图纸
（1）油库平面布置图
（2）油库工艺流程图
（3）油库消防泵房电气布置图
三、研究步骤、方法及措施：
1.通过查找资料，分析资料确定选题范围及论文题目。
2.通过指导老师指导，结合调研和资料整理分析、撰写开题报告、外文翻译和文献综述。
3.根据开题报告写作思路草拟论文提纲。
4.根据论文提纲进一步查找资料，撰写论文初稿。
5.根据论文初稿，收集的资料，修改成稿。
四、参考文献：
[1] 孙维礼.大型油罐的结构特点及其对基础的要求.油气储运，1993
[2]郭光臣.油库设计与管理.石油大学出版社,1991
[3]徐玉朋，竺柏康.油气储存与装卸系统.中国石化出版社，2008
[4]范继义.油库加油站安全技术与管理.中国石化出版社，2005
[5] 傅智敏等.油罐区防火堤及排水对消防安全的影响.油气储运，1998
[6] 郑学志.油罐灭火系统的设计与应用.中国石化出版社,1999
[7]杨艺，王祥，齐永生.油库电气实用技术.中国电力出版社，2003
[8]竺柏康等.石化销售企业安全管理.中国石化出版社，2002
[9] 王丰.油库安全技术.中国石化出版社,1997.
[10]Howard B．Bradley．Petroleum Engineefing Handbook[M]．Richardson,TX，U．S．A．：Society of Petroleum Engineers，1987．
[11]Baker R W, Wijmans J G, Kaschemekat J H. The design of membrane vapor-gas separation systems.Jour Membrane Sci, 1998
毕业论文文献综述
油气储运工程
油库消防设计中应注意的问题
[前言]
在成品油库建设中,消防非常重要,本文就油库消防设计中油罐消防冷却水强度的调节措施,立管补偿器的选用,泡沫混合液管道上排气设施,油罐抗风圈(加强圈)处消防冷却水导流设施的设计等几个应注意的问题做了一些探讨,目的是加强同设计同行的交流,更好的完善油库消防设计。
[主题]
随着我国加入WTO,汽车交通运输业飞速发展,各地需建越来越多的成品油库。在油库建设中,消防设施的设置对保障安全,维护生命和财产安全起着至关重要的作用。在油库的设计中,应注意以下几个问题:
1油罐消防冷却水强度的调节措施
在油库发生火灾时,着火储罐的罐壁直接受到火焰威胁。地上的钢罐火灾,一般情况下5分钟内可使罐壁温度达到500钢板强度降低一半,8～10分钟后钢板将失去支持能力,因此必着火罐进行冷却。对于固定顶油罐(易熔材料制作的内浮顶油罐灾,辐射热强度与着火罐直径有关,在距罐壁1.5D处辐射热强大,达
8596KJ/m2.h,温度为40～60℃,因此还需对距着火罐罐壁范围内的相邻罐进行冷却。而要达到冷却效果,就需要采取切行的调节措施,比较简易可行的办法是:在罐区防火堤外消防至每个油罐消防支管控制阀后装设压力表,系统调试标定时辅声波流量计,调节阀门开启度,分别标出着火罐及相邻罐冷却力表的刻度,作出永久标记。使用时可根据是着火罐或相邻罐阀门,将冷却水调到供给强度。
2泡沫混合液管道上的排气措施
泡沫混合液具有一定腐蚀性,一般情况下每次运行完需将泡沫混合液管道冲洗干净放空,这样管网平时会积存空气。如果在泡沫混合液管道上不设排气装置,消防开始时大量空气会进入着火罐内,起到助燃作用,不利于灭火,因此在泡沫混合液管网系统的高处要设排气装置。设计时应根据计算排气量,在油罐顶部每个泡沫产生器前分别设置相应型号的自动排气阀。图1为PC8型空气泡沫产生器配置的自动排气阀示意图。
3油罐抗风圈或加强圈处的消防冷却水导流设施
对于中大型油罐,往往根据需要设加强圈和抗风圈。当设在储罐顶部的圆形多孔喷淋管或膜式喷头喷出的消防冷却水沿罐壁以膜状流下时,遇到加强圈和抗风圈就会改变流向,沿加强圈外侧以瀑布状下流,不能有效地冷却着火罐下部罐壁,因此需采取有效措施进行处理。实践证明设置导流板是一种可靠有效的办法。(见附图2)
[总结]
通过上述内容我们得知，加强油罐的消防措施是一项必要且必须的防护措施。我得出以下几点建议：
1）储罐应避免建在软硬不一的地基上或活动性地质断裂带的影响范围内；
2）大型油罐顶部应设固定式可燃气体检测报警装置、火灾报警装置以及工业监视电视系统；
3）建议在防火堤外设置由水封井和切水收油装置联合组成的阻火、隔油、排水装置；
[参考文献]
[1]孙维礼.大型油罐的结构特点及其对基础的要求.油气储运，1993
[2]郭光臣.油库设计与管理.石油大学出版社,1991
[3]徐玉朋，竺柏康.油气储存与装卸系统.中国石化出版社，2008
[4]范继义.油库加油站安全技术与管理.中国石化出版社，2005
[5]傅智敏等.油罐区防火堤及排水对消防安全的影响.油气储运，1998
[6]郑学志.油罐灭火系统的设计与应用.中国石化出版社,1999
[7]杨艺，王祥，齐永生.油库电气实用技术.中国电力出版社，2003
[8]竺柏康等.石化销售企业安全管理.中国石化出版社，2002
[9]王丰.油库安全技术.中国石化出版社,1997.
[10]Howard B．Bradley．Petroleum Engineefing Handbook[M]．Richardson,TX，U．S．A．：Society of Petroleum Engineers，1987．
[11]Baker R W, Wijmans J G, Kaschemekat J H. The design of membrane vapor-gas separation systems.Jour Membrane Sci, 1998
本科毕业论文
（20 届）
温州某油库消防设计
目录
中文摘要 ........................................................................................................................... I 英文摘要 .......................................................................................................................... I I 1．前言 (1)
2.设计任务书 (2)
2.1.自然环境 (2)
2.2.设计任务 (2)
2.3设计原则 (2)
2.4 油品销售量预测 (3)
3．总平面及流程说明 (4)
3.1 总平面布置说明 (4)
3.1.1 布置原则 (4)
3.1.2 平面布置说明 (4)
4．参数的确定 (5)
4.1油罐容量与油库等级确定 (5)
4.1.2确定周转系数 (5)
4.1.2各种油品的设计容量 (5)
4.1.3确定油罐的个数和规格 (7)
4.1.4油库总容量和油库等级 (7)
4.2.油罐区布置 (8)
4.3 油品收发情况 (10)
4.4.1铁路卸油鹤管的确定 (11)
4.4.2铁路作业线长度的计算 (12)
4.5.1公路发油台鹤管数及管径的确定 (13)
4.6.1 油库桶装发油区灌油栓数计算 (15)
4.6.2桶装油品库房面积确定 (17)
4.7 油库码头作业区数据计算 (17)
4.8其他辅助设施及构筑物的确定 (18)
5.油库消防系统设计计算 (18)
5.1泡沫混合液供给强度 (18)
5.2.泡沫混合液流量 (19)
5.3.水力计算 (20)
5.4消防水池设计 (24)
6.消防泵房的数据相关计算 (24)
6.1确定灭火系统 ................................................................................................ ..24
6.2选泵 ................................................................................................................ ..24
6.3消防泵房布置 ................................................................................................ ..25
6.4消防毯的分配 ................................................................................................ ..26
7.污水处理工程设计 ................................................................................................... ..26
7.1污油池、污泥池及清水池 ............................................................................ ..26
参考资料 (27)
[摘要] 本设计主要根据给定油品及参数，然后进行设计，包括油罐区布置、油品装卸区、消防系统设计计算、辅助生产区。具体包括油罐、泵房、防火堤、消防、装卸油鹤管、铁路栈桥、铁路作业线、发油台及加油枪的确定、油泵的选择及进行水利计算、消防系统的计算、桶装库房的计算，消防水池容量确定等。综合各方面的因素，对油库泵房安装和消防设施布置进行最优布置以节约材料和保证安全，同时也可以满足设计要求为前提，具有一定的实际应用价值。
主要内容包括设计说明书、计算说明书两大部分，同时根据以上所得数据，结合实际地势情况绘制该油库平面布置图、工艺流程图、泵房安装图和消防管道布置图。
[关键词]平面布置、工艺流程、泵房安装、消防管道
[Abstract]This design mainly according to the given oil and parameters, and then to carry on the design , according to the given parameters of the rational design of oil and layout, including layout of tank farms, oil loading and unloading areas, fire protection system design calculations, auxiliary production area. Specifically including tanks, pumping stations, fire protection embankment, the fire, loading and unloading of oil crane tube, railway bridge, the railway operating line, the oil platform and the determination of refueling guns, pump selection and calculation of the water, fire system, the calculation of barrels of Treasury calculation, fire water capacity to determine and so on. Taking all factors, and development of oil pipelines on the depot platform installation design for optimal placement process in order to save space and also meet the design requirements of the premise has a certain practical value.
The main contents include design specifications, calculations manual two parts, while the data according to the above, combined with the actual terrain conditions to draw the oil depot floor plan, flow chart, light hair oil pipeline and platform installation drawing process.
[Key words]Layout, process, Pump installation , Fire fighting pipeline
1．前言
石油被称为“工业的血液”，对国民经济发展具有重要意义。石油被广泛运用于交通运输、石化等各行各业，被称为经济乃至整个社会的“黑色黄金”、“经济血液”。石油的流动改变着世界政治经济的格局。随着我国国民经济的高速发展，石油的消耗量日益剧增。用来接收、储存和发放石油产品的油库是协调国内油品生产加工，成品油市场供应及运输的纽带，在整个石油储运和油品供应中具有相当重要的意义。
在当前国际石油市场风云变幻，各种不确定因素日益增多的形势下，为规避石油供应不足或中断的风险，建立一定规模的石油储备，是国民经济发展重要的战略任务。
温州某石油公司因业务发展需要快速扩容，现有的石油库储备量已经不能满足当地剧增的消耗量，而且旧油库自动化程度相对较低。随着当地经济的发展，与此同时，消费结构与产业链结构全面升级，对石油产品的质量等提出了更高的要求。因此为了加强管理，理顺物流，提升油库自动化控制水平，于市郊新建一座功能较强，具有发展潜力的综合性油库，以适应温州地区的油品销售业务，满足当地油品供应及储存。在油库建设及运营中，安全是其中重要的环节，油库安全方面主要体现在消防灭火方面。因此，在确定油罐的布置和相关设施的落实后，消防泵房的设计和消防管道的设计就应紧随其后。
鉴于油库管道和消防泵房的特殊地位，合理设计消防泵房布置和消防管道设施安装，运用先进的理念及先进的安全技术和设备，建立和完善油库管道和消防泵房设计，充分论证各设计细节，使油库安全得到保障，让员工、企业和社会放心，使油库的整体设计更加合理，安全系数更高，为企业创造更多的效益,社会百姓放心，同时保障社会的能源需求。
2.设计任务书
2.1.自然环境
该库属丘陵地带油库，地处温州市市郊，东面为金温铁路，南面为鸥江，北面为国道线，西边为小山。附近均为农田或荒地。年最高气温为40℃。
2.2.设计任务
1、编制油库设计计算书，内容包括:
（1）油库规模及性质确定；
（2）油罐区布置及有关计算过程；
（3）铁路专用线设置及有关计算过程；
（4）栈桥及站台、鹤位数确定；
（5）轻油卸油泵房布置及计算；
（6）发油泵房布置及计算；
（7）发油台布置及有关计算；
（8）桶装油品库房面积确定；
（9）其他辅助设施及构筑物的确定过程；
（10）消防系统部分设计计算及消防设施布置；
（11）工程概算及概算表（选做）。
2、设计图纸（手工图）
（1）油库平面布置总图（1#）；
（2）油库工艺流程图（1#）；
（3）油库消防泵房安装图和油库消防设施布置图(2#)；
3、设计图纸（电子图）
油库平面布置总图、油库工艺流程图、油库消防设施布置图、油库消防泵房安装图。2.3设计原则
1.油库总体布置和工艺计算主要依据《油库设计与管理》和《石油库设计规范》同时查阅其他的资料。
2.满足生产要求和安全生产的前提下，尽可能做到总体平面布置合理紧凑，减少征地面积，做到流程简单，操作管理方便。
3.满足生产的前提下，设备尽可能统一使用，降低油库造价。
4.满足安全生产、操作和维修要求、工艺流程合理，减少能量消耗。
5.符合环保要求，创造良好生产、生活环境。
6.满足抗震、消防、防洪、防涝、防腐要求。
2.4 油品销售量预测
原油库2010年经营状况，2011年业务量以及未来五年的预测如下表：
油品未来五年年周转量预测表
表2-1
3．总平面及流程说明
3.1 总平面布置说明
3.1.1 布置原则
1.便于收发油作业。油库装卸和发放区要尽可能地靠近交通线，使铁路支线最短；
2.库内油品尽量做到单向流动，尽量避免在库内往返交叉；
3.合理分区，以便于各种油品作业安全生产，避免非工作人员来往于工作区域特别是储油区和装卸区；
4.库内布置各种设施，必须符合规范要求，确保油库安全，同时应力求布置紧凑，减少用地；
5.油库对外单位要设置在发放区的地方，以便于人员联系；
6.充分利用地形的条件，最好作到自流作业；
7.考虑到油库的今后发展应尽量留有扩建余地。
因为总设计是否合理，直接关系到能否做大限度地满足生产要求，缩短工艺
管线运输管线，减少占地面积，节约建设投资，保证安全操作，节约管理费用，从而使油库发挥应有的作用，所以设计总图时，首先实地勘察，深入调查，充分掌握有关设计资料。如地形图，区域环境及地质、水文、气象、水电等资料和油库经营油品种类，数量及将来的发展远景等。
3.1.2 平面布置说明
油库的总体布置是将油库各种设施综合考虑后，在以确定的库址地图上，按照一定的比例恰当的加以布置，并且标绘出油库全部设施的名称、位置、平面尺寸和纵向标高等。
油库的总图设计是整个油库的前导和基础，是油库设计中的一个重要组成部分。总图设计的合理，就能最大限度的满足生产需要，缩短工艺管线和运输线路，减少占地面积，节约建库投资，保证安全操作，节省管理费用，从而使油库发挥应有的作用。
设计总图时，本油库考虑下述布置原则：
1.便于收发油作业。油库装卸和发放区要尽可能地靠近交通线，使铁路支线最短；
2.库内油品尽量做到单向流动，尽量避免在库内往返交叉；
3.合理分区，以便于各种油品作业安全生产，避免非工作人员来往于工作区域特别是储油区和装卸区；
4.库内布置各种设施，必须符合规范要求，确保油库安全，同时应力求布置紧凑，减少用地；
5.油库对外单位要设置在发放区的地方，以便于人员联系；
6.充分利用地形的条件，最好作到自流作业；
7.考虑到油库的今后发展应尽量留有扩建余地。
本油库主要由储油区、铁路作业区、公路作业区、辅助生产和行政管理区等组成，现就各区布置说明如下：
1.储油区：储油区是油库平面布置的重点，油库中绝大多数油品都储存在这里，因此，布置时主要考虑的因素是安全，油品流向的合理性，操作的方便。
本油库设计的罐区位于靠山侧。布置时考虑以下几个方面的原因：①交通条件。该库属丘陵地带油库，地处温州市市郊，东面为金温铁路，南面为鸥江，北面为国道线，西边为小山。附近均为农田或荒地。②流程。罐区布置在铁路作业区、公路作业区、灌桶间，可以避免油品在库内的交叉往返，做到单向流动。③消防。罐区位于油库深处，位于各作业区之间，与外界联系较少，同时罐区靠近消防区，一旦发生火灾，可以及时启动消防系统。罐区周围设置环形消防道路，油罐区的环形道路于消防道路相连，有利于消防车辆的通行和调度，能及时转移到有利的扑救地点。
4．参数的确定
4.1油罐容量与油库等级确定
4.1.2确定周转系数
通常轻油收发油频繁，既要考虑装卸建油库的现状，又要考虑发展，经综合论证，取溶剂汽油周转系数为4，汽油，柴油周转系数为8，汽油机油为3，柴油机油为3，其他机油为2。
4.1.2各种油品的设计容量
溶剂汽油属于乙A 类，0.90,4K η==，32200100084940.9720
G Vs m K ηρ?===?? 汽油属于甲B 类，必须采用内浮顶油罐，0.90,8K η==根据公式得
90号汽油395001000180780.9730
G Vs m K ηρ?===?? 93号汽油3300151000571180.9730
G Vs m K ηρ?===?? 97号汽油3150071000285580.9730G Vs m K ηρ?=
==??
柴油属于乙B 类油品，可采用内浮顶油罐，也可采用拱顶油罐，根据目前的油库现状，采用拱顶油罐，0.95,8K η==根据公式得
0号柴油3390191000611280.95840
G Vs m K ηρ?===?? -10号柴油3390191000611280.95840G Vs m K ηρ?=
==?? 180号燃料油属于丙A 类油品，可采用固定顶油罐， 0.85,7K η==，
3200001000374770.85897
G Vs m K ηρ?===?? 汽油机油属于丙B 类油品，可用拱顶油罐0.85,3K η==根据公式得
SD 类3700100031230.85880
G Vs m K ηρ?===?? SE 类3700100031230.85880
G Vs m K ηρ?===?? SF 类3700100031230.85880G Vs m K ηρ?=
==??
柴油机油属于丙B 类油品，可选用拱顶油罐0.85,3K η==，根据公式得
CD 类3700100031230.85880
G Vs m K ηρ?===?? CE 类3700100031230.85880
G Vs m K ηρ?===?? CF 类3700100031230.85880G Vs m K ηρ?=
==??
其他机油属于桶装油品，可参照散装油品计算油桶设计容量，油桶利用系数0.90,2K η==，根据公式得 3400100026120.85900
G Vs m K ηρ?===??
4.1.3确定油罐的个数和规格
根据细品种加1的原则，并可能选择5个以下的油罐规格确定油罐的个数和容量。
1. 溶剂汽油：2×5003
m ；
2. 汽油：20003m ，3×30003m 、其中一个20003m 的90号汽油罐，两个30003m 93号汽
油罐，一个30003m 97号汽油罐；满足细品种加一的原则，同时还满足93号约占一半；
3. 柴油：343000m ?；两个0号柴油罐，两个-10号柴油罐；
4. 180#燃料油：322000m ?；
5. 汽油机油：33300m ?；
6. 柴油机油：33300m ?；
7. 其他机油：由于是桶装，这里只算出总容量，在桶装库房面积计算时用。 各种油品油罐容量表
4.1.4油库总容量和油库等级
根据上述计算分析，确定油库总容量为301003
m ，属于二级油库。
4.2.油罐区布置
查油库工艺设计手册第676页，33000m 的油罐 D=18m ，H=12.6m ，3
2000m 的油罐D=15.5m ，H=11.108m ，31000m 的油罐D=12m ，H=9.5m ，3500m 的油罐D=9m ，H=8.3m ，3300m 的油罐D=7.5m ，H=7.1m 。
1. 确定车用汽油罐组的防火堤范围和高度
图4-1
由于溶剂汽油属于乙A 类油品，采用内浮顶油罐，则两油罐间的防火距离为
10.40.49 3.6L D m ≥=?=，取1 3.6L m =，
油罐与防火堤内坡脚线的距离：20.50.58.3 4.15L H m ≥=?=，取2 4.2L m =；
由于汽油属于甲B 类油品，采用内浮顶油罐，则两油罐间的防火距离为
10.40.4187.2L D m ≥=?=，取17.2L m =，
油罐与防火堤内坡脚线的距离：20.50.512.6 6.3L H m ≥=?=，取2 6.3L m =；
经AutoCAD 查得，防火堤面积02806.4S =， 防火堤有效面积222210322806.41815.51665.6444
S S D m π
ππ=-=-?-?≈， 由于汽油属于甲类油品，其防火堤的有效容量只要不小于一只内浮顶油罐的最大容积的一半，
即为3
1500m 所以防火堤计算高度15000.901665.6
V h m S ==≈， 则防火堤实际高度0.20.900.2 1.10H h m =+=+=，取为1.1m 。
2.确定柴油、180号燃料油罐组的防火堤范围和高度
图4-2
由于柴油属于乙B 类油品，则两油罐间的防火距离为10.60.61810.8L D m ≥=?=，取110.8L m =；
油罐与防火堤内坡脚线的距离：20.50.512.6 6.3L H m ≥=?=；取2 6.3L m =；
由于180号燃料油属于丙A 类油品，则两油罐间的防火距离为10.40.415.5 6.2L D m ≥=?=，取1 6.2L m =；
油罐与防火堤内坡脚线的距离：20.50.511.108 5.6L H m ≥=?≈；取2 5.6L m =； 经AutoCAD 查得，防火堤面积04038.4S =， 防火堤有效面积222210324038.41815.52897.6444
S S D m π
ππ=-=-?-?≈， 由于柴油属于乙B 类油品，其防火堤的有效容量只要不小于一只拱顶油罐的最大容积，即33000m ，
由于180号燃料油属于丙A 类油品，其防火堤的有效容量只要不小于一只拱顶油罐的最大容积，即32000m ，因为33000m 大于32000m ，故防火堤计算高度3000 1.042897.6
V h m S =
=≈， 则防火堤实际高度0.2 1.040.2 1.24H h m =+=+=，取1.3m 。 3.确定汽油机油柴油机油混合罐组的防火堤范围和高度
石油库储油罐区防火设计 储油罐区是石油库的核心和主体，通常包括储油罐、防火堤及消防设施等，主要用于接收、储存和输转成品油，通过装卸油栈桥向铁路槽车装运成品油，汁量所储存和输送的成品油。油罐区作为石油产晶的蓄水池和调节器对石油樗生产和流通过程实施调节作用；作为油品的储存场所，对石油产品在相对停滞时起保护作用，便于对油品数量、质量的监督和检查；作为战略物资基地起到备战备荒的作用。石油库的破坏性事故大多数是油罐、油罐区发生爆炸火灾事故。油罐愈大愈难扑救，造成的损失愈大。油罐区的规范设计和安全防范措施直接影响到其功能、作用的发挥及生产运营的安全。 1油罐区总容量的确定 油库容量的确定要考虑的因素较多，包括油库的类别和任务、油品来源的难易程度、油品供应范围、供需变化规律、进出油品的运输条件等，有时还与国际石油市场的变化形势有密切关系。确定石油库容量的方法有周转系数法和储存天数法。民航机场油库应符合《民用机场供油工程建设技术规范》(MH．I5008—2005)的要求．军用油库的容量应按军队相关规范进行确定。商业油库一般采用周转系数法，石油化工企业的储运系统工程一般采用储存天数方法计算油罐容量。 1．1周转系数法 周转系数就是某种油品的油罐在一年内被周转使用的次数。即： 周转系数（K）=某油品的年周转量/储备设备有效容量（1） 可见，周转系数越大，储油设备的利用率越高，储油成本越低。各种油品的设汁容量可由式(2)求得： K值的大小对确定油罐容量非常关键，但K值的确定是最困难的。它和油库的类型、业务性质、国民经济发展趋势、交通运输条件、油品市场变化规律等因素有着密切的关系。不能用公式简单计算出来，简单地指定一个数字范围也是不科学的。如有的资料提出，在我国新设计的商业油库中，对一、二级油库K值取1～3，三级及其以下油库K值取4～8，这显然是过于保守的，即储油设备的利用率偏低，库容偏大，基建投资大，投资回收年限长。K 值的大小应根据建库指令或项目建议书要求与建库单位协商确定。 油罐的储存系数η是指油罐储存油品的容量和油罐理论计算容量之比。在《石油化工企业储运系统罐区设计规范》SH 3007中对油罐储存系数规定是：固定顶罐，罐容1000m3事，η=0.90。浮顶罐和内浮顶罐，η0.90。球罐和卧罐，η=0.90。 1．2 储存天数法 对某种油品的年周转量按该油品每年的操作天数均分，作为该油品的一天储存量，再确定该油品需要多少天的储存量才能满足油库正常的业务要求，并由此计算出该种油品的设计容量。计算方法如式(3)。 石油化工企业的储运系统工程油罐的储存天数一般取决于原油的供应来源、交通运输条件、生产装置开停工情况及油品出厂方式等因素。《石油化工企业储运系统罐区设计规范》SH3007规定成品油储存天数见表1。 表1 成品油储存天数 1．3 民航机场油库容量的确定 民航机场油库建设容量应满足《民用机场供油工程建设技术规范》(MHU5008—2005)的规定：“应按近期目标年预测的机场发展阶段规划、机型组合及所需用油量、油源、运输条件等因素综合确定。油库容量宜按近期目标年预测30d供油量规划、设计。可分期建设，但
开题报告 油气储运工程 义乌油库消防系统安装设计 一、综述本课题国内外研究动态，说明选题的依据和意义 石油主要被用作燃油和汽油，燃料油和汽油组成目前世界上最重要的一次能源之一。石油也是许多化学工业产品如溶剂、化肥、杀虫剂和塑料等的原料。今天88%开采的石油被用作燃料，其它的12%作为化工业的原料。今天90%的运输能量是依靠石油获得的。石油运输方便、能量密度高，因此是最重要的运输驱动能源。此外它是许多工业化学产品的原料，因此它是目前世界上最重要的商品之一。在许多军事冲突（包括第二次世界大战和海湾战争）中占据石油来源是一个重要因素。今天约80%可以开采的石油储藏位于中东，其中62.5%位于沙特阿拉伯（12.5%）、阿拉伯联合酋长国、伊拉克、卡塔尔和科威特。 2002年中国有将近2050万辆车，当时中国每天大约消耗540万桶石油。而现在我们到底每天需要多少万桶石油消耗？根据国际能源组织的评估：仅中国自己就需要世界石油需求增长的40%，中国的能源消费占全球的10%，美国能源消费是中国的两倍，因此中国的石油消费将增长7.6%每天达920万桶。到2015年中国预计将每天消费石油达到1160萬桶。从全球各大分析机构对于中国的能源需求量日益增大，都感觉到能源未来价格的不可预测。对于中国的石油储备量、与炼油能力的质疑！对于中国的经济的增长数字的质疑，在这一个背景下……在未来数年谨慎从事大有必要。 目前，中国是世界仅次于美国的第二大石油进口国，同时是世界仅次于美国的第二大石油消费国。据统计，中国2009年全年进口原油1.99亿吨，较2008年增长13.6%；成品油方面，中国进口成品油3696万吨，同比减少4.89%；共出口成品油2504万吨，同比上涨46.26%。由于石油是一种不可更新原料，许多人担心石油用尽会对人类带来什么样的后果。 凡是用于接收、贮存、发放原油、煤油、汽柴油等整装、散装油品的独立设
本科生实验报告 实验课程电子系统设计 学院名称 专业名称测控技术与仪器 学生姓名 学生学号 指导教师 实验地点 实验成绩 二〇年月——二〇年月
实验一、运放应用电路设计 一、实验目的 （1）了解并运用NE555定时器或者其他电路，学会脉冲发生器的设计，认识了解各元器件的作用和用法。 （2）掌握运算放大器基本应用电路设计 二、实验要求 （1）使用555或其他电路设计一个脉冲发生器，并能满足以下要求：产生三角波V2，其峰峰值为4V，周期为0.5ms，允许T有±5%的误差。 V2/V +2 图1-1 三角波脉冲信号 （2）使用一片四运放芯片LM324设计所示电路，实现如下功能：设计加法器电路，实现V3=10V1+V2,V1是正弦波信号，峰峰值0.01v，频率10kHz。 V3 图1-2 加法电路原理
三、实验内容 1、555定时器的说明： NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。 a. NE555的特点有： 1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。 2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。 3.其输出端的供给电流大，可直接推动多种自动控制的负载。 4.它的计时精确度高、温度稳定度佳，且价格便宜。 b. NE555引脚位配置说明下： NE555接脚图： 图1-3 555定时器引脚图 Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。 Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
YF-ED-J8960 可按资料类型定义编号 油库消防系统设计与安全 管理实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
油库消防系统设计与安全管理实 用版 提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 第一节油库消防系统设计 一、油库火灾和爆炸的原因 油库发生火灾、爆炸的主观原因往往是有 关人员的思想不重视，麻痹大意，制度不严， 管理不善，违反操作规程等。 客观原因主要是： （1）电气火花、电弧，或电气设备、导线 过热； （2）金属撞击产生火花； （3）静电放电的火花；
（4）雷电的直接、间接影响； （5）可燃物的自燃； （6）人为明火，如吸烟、取暖等； （7）库外火源蔓延。 二、石油产品易燃性、易爆性的衡量判据 1、石油产品易燃性的衡量判据 石油及石油产品的易燃性使其具有很大的火灾危险性，石油及石油产品的易燃性是以闪点、燃点和自燃点来衡量的。 2、石油产品易爆性的衡量判据 石油产品的爆炸危险性是用爆炸极限来衡量的。易燃物质（如油品蒸气）在空气中能够引起爆炸的最小浓度和最大浓度，称为爆炸下限和爆炸上限。上限和下限之间的区间称为爆炸区间。
大学 毕业设计（论文）开题报告 题目基于axure的个人门户类网站 交互原型设计 学院管理学院专业电子商务姓名 班级 学号 指导教师
一．选题依据 1.1选题意义 本次设计以“基于axure的个人门户类网站交互原型设计”为主题，即是要基于axure打造一个个人门户网站，此网站的交互设计、网站内容、网页风格等应符合个人门户类网站的基本特征。其中重点对网站的交互原型进行设计。 目前，对交互设计的研究非常多，主要为了增强用户体验，本设计希望基于原型设计把个人门户类网站优秀的交互设计特征予以整合展现，以寻求对交互设计的更深理解。既可作为其他交互产品设计时的参照，也可启发其他信息系统的交互设计。 同时，也希望在设计过程中，自身获得对用户体验的全面把握，以及axure原型设计工具的熟练运用。在整个课题进程中，提升网站交互分析、文笔、审美、用户心理分析、及运用原型设计工具的能力。 1.2 选题背景 1.2.1个人门户网站介绍 随着互联网的发展，门户网站的兴起，人们的生活发生了划时代的转变。我们生活的方方面面都已更多的依赖于网络。在日常的工作，学习，生活中，每人每天需要接触不同的网站，点击进入数十个门户。据一项数据调查，目前中国青年层每日平均访问网站数达12个之多，其中涉及新闻类、娱乐类、生活类、交友类等不同类型的门户网站。而同一类型的门户网站,用户可能选择多个进入浏览。正如许多用户会同时拥有“土豆”和“优酷”，光临“天涯社区”之后再去“百度贴吧”等等。 正因为要频繁光临不同的网站，花费大量时间，于是，一种致力于帮用户解决所有网络生活问题的网站出现了——个人门户。通过个人门户，用户可以根据个人喜好，自由的添加内容，布局页面。用户可以将自己喜欢的网站添加到自己的门户，以后上网浏览信息，再也不需要一个个网站点击进入，甚至在忘记网址的情况下惹得一身烦恼。个人门户网站，就是以个人为中心的上网入口，还可以进一步延伸为个人信息中心。个人门户具备门户的全部特征，同时能够实现个性化定制，实现内容、社区、应用的有机整合。通过个性化的呈现扩展用户利用互联网的能力，节约用户利用互联网的时间成本。互联网的发展，已到了个性化的时代，因此，个人门户将是互联网发展的必然趋势。 1.2.2原型设计在交互产品设计中的作用 在交互产品设计实践中，设计师更加关注影响用户行为与习惯的各种因素，如何使用户在交互过程中获得良好的体验。为此，设计团队往往需要根据创意概念构建出一系列的装置，以不断验证想法，评估其价值，并为进一步设计深入提供基础与灵感。在交互设计中，一般把这样的帮助我们与未来产品进行交互，从而获得第一手体验，并发掘新思路的装置，称之为“原型”。 交互原型设计的主要作用，就是要通过设计—体验—改进（设计）的循环过
毕业设计(论文)开题报告题目：水电站水力机械及厂房部分的初步设计 课题类别：设计√论文□ 学生姓名：李宏冬 学号：200981250317 班级：252310901 专业（全称）：热能与动力工程 指导教师：饶洪德 2013年5月
一、本课题设计（研究）的目的： 通过水电站对机械及厂房的初步设计，将各种水轮机的性能参数整理并绘制成不同形式的曲线。 了解水电站建设机组选型的要求及原理。 有较好的能量特性，在额定水头下能保证发出额定出力，额定水头以下的机组受阻容量小，水电站全厂机组平均效率高。性能要与水电站的整体运行方式和谐一致，运行稳定，可靠灵活。有良好的抗空蚀和抗磨损性能，对多泥沙河流的电站更应如此。结构设计合理，便于安装与操作、检修与维护。选择生产实力强、制造技术水平高、合作信誉好的制造厂商。考虑适度合理的经济节省原则。 对调节保证和调节设备的计算，让我们熟悉电站的辅助设备的选择和配备。 (1)计算有压引水系统的最大和最小内水压力。最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。 (2)计算丢弃负荷和增加负荷时的机组转速变化率，并检验其是否在允许范围内。 (3)选择水轮机调速器合理的调节时间和调节规律，保证压力和转速变化不超过规定的允许值。 (4)研究减小水击压力及机组转速变化率的措施。 油气水系统设置 1.主阀选择 2.油系统设计：透平油系统拟定，透平油设备选择与计算，油系统图绘制。 3.压缩空气系统设计：压缩空气系统图拟定，贮气罐，空压机的选择与计算。 4.供,排水系统设计：供水水源与供水方式确定，供水系统图拟定供水系统设备选择计算。排水方式确定，排水系统图拟定，排水泵选择与计算。 5.系统图，油系统图硬绘出全厂机组的用油设备与油库及油处理设备的联接，并确定机组的加油方式，编制油系统的操作程序。气系统应保制动用气的气压，设置油水分离器、安全阀、排污阀。供、排水系统应分开绘制 主副厂房的设计 1.起重设备选择计算。 2.厂房长，宽，高的计算确定。 3.机，电设备的布置 4.水电站发电机层，水轮机层平面布置图及横断面布置图的绘制。 CAD绘图
基于FPGA的现代电子实验设计报告 ——数字式秒表设计（VHDL）学院：物理电子学院 专业： 学号： 学生姓名： 指导教师：刘曦 实验地点：科研楼303 实验时间：
摘要： 通过使用VHDL语言开发FPGA的一般流程，重点介绍了秒表的基本原理和相应的设计方案，最终采用了一种基于FPGA 的数字频率的实现方法。该设计采用硬件描述语言VHDL，在软件开发平台ISE上完成。该设计的秒表能准确地完成启动,停止,分段,复位功能。使用ModelSim 仿真软件对VHDL 程序做了仿真，并完成了综合布局布线，最终下载到EEC-FPGA实验板上取得良好测试效果。 关键词：FPGA，VHDL，ISE，ModelSim
目录 绪论 (4) 第一章实验任务 (5) 第二章系统需求和解决方案计划 (5) 第三章设计思路 (6) 第四章系统组成和解决方案 (6) 第五章各分模块原理 (8) 第六章仿真结果与分析 (11) 第七章分配引脚和下载实现 (13) 第八章实验结论 (14)
绪论： 1.1课程介绍： 《现代电子技术综合实验》课程通过引入模拟电子技术和数字逻辑设计的综合应用、基于MCU/FPGA/EDA技术的系统设计等综合型设计型实验，对学生进行电子系统综合设计与实践能力的训练与培养。 通过《现代电子技术综合实验》课程的学习，使学生对系统设计原理、主要性能参数的选择原则、单元电路和系统电路设计方法及仿真技术、测试方案拟定及调测技术有所了解；使学生初步掌握电子技术中应用开发的一般流程，初步建立起有关系统设计的基本概念，掌握其基本设计方法，为将来从事电子技术应用和研究工作打下基础。 本文介绍了基于FPGA的数字式秒表的设计方法，设计采用硬件描述语言VHDL ，在软件开发平台ISE上完成，可以在较高速时钟频率（48MHz）下正常工作。该数字频率计采用测频的方法，能准确的测量频率在10Hz到100MHz之间的信号。使用ModelSim仿真软件对VHDL程序做了仿真，并完成了综合布局布线，最终下载到芯片Spartan3A上取得良好测试效果。 1.2VHDL语言简介:
编订：__________________ 审核：__________________ 单位：__________________ 油库消防安全自动控制系 统设计 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3774-31 油库消防安全自动控制系统设计 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 油库分为原油库和成品油油库，原油库采用外浮顶型储罐，成品油库采用拱顶和内浮顶型储罐。选择合适的火灾探测器来探测火灾发生初期主要特征是非常重要的。众所周知，燃烧是一种伴随有光和热的化学反应过程，原油和成品油的燃烧初期最显著特征是释放能量使环境温度升高，因此油库火灾信号探测主要采用温度检测作为火灾探测对象。目前主要应用有以下3种温度探测器：(1)线型感温探测器，通称感温电缆；(2)点型定温式探测器；(3)感温熔塞式氮气检测系统。以上3种感温探测器均以检测温度定值作为火灾信号。即一旦感温探测器安装处温度达到设定值，感温探测器向控制系统发出一个数字量火灾信号，火灾自动报警控制系统对火灾信号处理后，发出声光报警，延时，确认后启动灭火系统，对火灾进行灭火。
安徽工程大学 毕业设计开题报告 2013届 毕业设计题目80m3液化石油气储罐设计 院（系）机械与汽车工程学院 专业名称过程装备与控制工程 学生姓名王韶韶 学生学号3090107108 指导教师徐振法老师 安徽工程大学大学学生毕业设计（论文）开题报告表
课题名称80m3卧式液化石油气储罐设计课题类型设计 课题来源分配导师徐振法姓名王韶韶学号3090107108 专业过程装备与控 制工程 一、查阅国内外文献情况（刊物名称、文献题目主要内容） 1.国家质量技术监督局.GB150-1998《钢制压力容器》.中国标准出版社.1998 2.国家质量技术监督局.《压力容器安全技术监察规程》.中国劳动社会保障出版社.1999 3.国家经济贸易委员会. JBT4736-2002《补强圈》.2002 4.全国化工设备设计技术中心站.《化工设备图样技术要求》.2000.11 5.郑津洋、董其伍、桑芝富.《过程设备设计》.化学工业出版社.2001 6.黄振仁、魏新利.《过程装备成套技术设计指南》.化学工业出版社.2002 7.国家医药管理局上海医药设计院.《化工工艺设计手册》.化学工业出版社.1996 8.蔡纪宁.《化工设备机械基础课程设计指导书》.化学工业出版社.2003年 9.贺匡国.《化工容器及设备简明设计手册》.化学工业出版社.2002年8月 10.邵金玲. 液化气储罐设计探讨[J]. 石油化工设备,1999 11.万倩雯. 液化石油气储罐的设计[J]. 河南化工,2000 12.焦伟. 卧式储罐储液体积的计算[J]. 煤气与热力，2001 13.李圣明. 液化石油气储罐设计的几个问题[J].山西化工,2001 14.王利畏. 液化石油气储罐充液高度的计算[J]. 科技情报开发与经济，2006 15.GB150-89《钢制压力容器》 16.JB4731-2000《钢制卧式容器》 17.劳动部.压力容器安全技术监察规程[M].北京:劳动部锅炉压力容器安全杂志社,1990 18.郑津洋，董其伍，桑芝富主编.过程设备设计[M]. 北京：化学工业出版社,2005 19.Perry,R.H.,and Green,D. W Chemical Engi neers’Handbook. 6th ed McGraw-Hill,1984 二、与选题相关的调研报告 1、调研内容 液化石油气贮罐是盛装液化石油气的常用设备，由于该气体具有易燃易爆的特点，因此在设计这种储罐时，要注意与一般气体贮罐的不同点，尤其是安全与防火，还要注意在制造、安装等方面的特点。 （1）液化石油气贮罐的分类 目前我国普遍采用常温压力贮罐, 常温贮罐一般有两种形式: 球形贮罐和圆筒形贮罐。球形贮罐和圆筒形贮罐相比: 前者具有投资少, 金属耗量少, 占地面积少等优点, 但加工制造及安装复杂, 焊接工作量大, 故安装费用较高。一般贮
电子系统综合设计实验报告 所选课题:±15V直流双路可调电源 学院:信息科学与工程学院 专业班级: 学号: 学生姓名: 指导教师: 2016年06月
摘要本次设计本来是要做±15V直流双路可调电源的，但由于买不到规格为±18V的变压器，只有±15V大小的变压器，所以最后输出结果会较原本预期要小。本设计主要采用三端稳压电路设计直流稳压电源来达到双路可调的要求。最后实物模型的输出电压在±13左右波动。 1、任务需求 ⑴有+15V和-15V两路输出，误差不超过上下1.5V。（但在本次设计中，没有所需变压器，所以只能到±12.5V） ⑵在保证正常稳压的前提下，尽量减小功效。 ⑶做出实物并且可调满足需求 2、提出方案 直流可变稳压电源一般由整流变压器，整流电路，滤波器和稳压环节组成如下图a所示。 ⑴单相桥式整流 作用之后的输出波形图如下：
⑵电容滤波 作用之后的输出波形图如下： ⑶可调式三端集成稳压器是指输出电压可以连续调节的稳压器，有输出正电压的LM317三端稳压器；有输出负电压的LM337三端稳压器。在可调式三端集成稳压器中，稳压器的三个端是指输入端、输出端和调节端。 LM317的引脚图如下图所示：（LM337的2和3引脚作用与317相反）
3、详细电路图： 因为大容量电解电容C1,C2有一定的绕制电感分布电感，易引起自激振荡，形成高频干扰，所以稳压器的输入、输出端常并入瓷介质小容量电容C5,C6,C7,C8用来抵消电感效应，抑制高频干扰。 参数计算： 滤波电容计算： 变压器的次级线圈电压为15V ，当输出电流为0.5A 时，我们可以求得电路的负载为I =U /R=34Ω时，我们可以根据滤波电容的计算公式: C=т/R,来求滤波电容的取值范围，其中在电路频率为50HZ 的情况下，T 为20ms 则电容的取值范围大于600uF ，保险起见我们可以取标准值为2200uF 额定电压为50V 的点解电容。另外，由于实际电阻或电路
油库防火防爆措施预评价——消防通道与安全梯等（5）参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
油库防火防爆措施预评价——消防通道与安全梯等（5）参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 消防通道 《初步设计》介绍，新建油罐区四周设有4m宽的消 防道路，转弯半径为12m，形成环状的消防通道。“4m 宽的消防道路”不符合《石油化工企业设计防火规范》 （GB50160-92（1999年版））（以下简称《化规》）第 3.3.5条消防道路的路面宽度不应小于6m的规定，庆在施 工图阶段按标准要求修改。 2 火车装卸栈桥安全梯 《初步设计》介绍，火车装卸栈桥全长234.8m，两端 已设置了安全梯，且沿栈桥每隔60m左右设置了3部安全 梯，符合《化规》第5.4.1条的要求，此设计有利于操作人
员的安全疏散和火灾扑救。 3 铁路装卸车台的安全距离 需要补充的是，根据《石油化工液体物料铁路装卸车设施设计规范》（SH/T3107-2000）第5.0.11条规定，尽头式铁路装卸车台最后一个停车位的末端距车挡的安全距离不应小于20m。 宋元宁赵艳玲 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
机械工程学院 毕业设计（论文）开题报告 毕业设计（论文）题目：TY1250型载货汽车差速器设计 学生姓名：吴剑涛 指导教师姓名：张瑞亮 专业：车辆工程 2010年4月6日
1.课题名称 TY1250型载货汽车差速器设计 2.课题研究背景 目前国内重型汽车的差速器产品的技术基本源自美国、德国、日本等几个传统的工业国家，我国现有的技术基本上是引进国外的基础上发展的，而且已经有了一定的规模。但是目前我国的差速器没有自己的核心技术产品，自主开发能力仍然很弱，影响了整车新车的开发。在差速器的技术开发上还有很长的路要走。 2.1国内外的研究动态 目前汽车在朝着经济性和动力性的方向发展，如何能够使自己的产品燃油经济性和动力性尽可能提高是每个汽车厂家都在做的事情，当然这是一个广泛的概念，汽车的每个部件都在发生着变化。差速器也不例外，尤其是那些对操控性有较高需求的车辆。国外的那些差速器生产企业的研究水平已经很高，而且还在不断地进步，年销售额达18亿美金的伊顿公司汽车集团是全球化的汽车零部件制造供应商，在发动机气体管理，变速箱，牵引力控制和安全排放控制领域居全球领先地位。主要产品包括发动机气体管理部分及动力控制系统，其中属于动力控制系统的差速器类产品04年的销售量达250万只，在同类产品中居领导地位。国内的差速器起步较晚，目前的发展主要靠引进消化国外产品来满足需求。 因此，我们要抓住市场机遇，在保证现有差速器生产和改进的同时，要充分认识到改革与发展的关系，更要认识到创新对发展的巨大推动作用。我们要紧随世界的步伐，使我们的产品向高技术含量，智能化得方向发展，开发出适合我国国情的，具有自主知识产权的新一代差速器。 2.2差速器今后的发展 目前中国的汽车上广泛采用的差速器为对称锥齿轮式差速器，具有结构简单、质量较小等优点。伊顿公司汽车集团是全球化的汽车零部件制造供应商，在同类差速器产品中居领导地位。最近伊顿开发了新型的锁式差速器，它的工作原理及与其他差速器的不同之处：当一侧轮子打滑时，普通开式差速器几乎不能提供任何有效扭矩给车辆，而伊顿的锁式差速器则可以在发现车轮打滑后，锁定动力传递百分之百的扭矩到不打滑车轮，足以克服各种困难路面给车辆带来的限制。在牵引力测试、连续弹坑、V型沟等试验中，两驱车在装有伊顿锁式差速器后，越野性能及通过性能甚至超过了四轮驱动的车辆。因为只要驱动轮的任何一侧发生打滑空转以后，伊顿锁式差速器会马上锁止动力，并把全部动力转到另一有附着力的轮上，使车辆依然能正常向前或向后行驶。毫无疑问，更强的越野性和安全性是差速器的最终目标。 3.课题研究的意义 汽车发动机的动力经离合器、变速器、传动轴，最后传送到驱动桥,再左右分配给半轴驱动车轮，在这条动力传送途径上，驱动桥是最后一个总成，它的主要部件是减速器和差速器。减速器的作用就是减速增矩，这个功能完全靠齿轮与齿轮之间的啮合完成，比较容易理解。而差速器就比较难理解，什么叫差速器，为什么要“差速”？ 当汽车转向时，车轮以不同的速度旋转。在转弯时，每个车轮驶过的距离不相等，即内侧车轮比外侧车轮驶过的距离要短。因为车速等于汽车行驶的距离
实习报告 ——电子系统设计 学号：0706110408 班级：电信07-4 姓名：李华君
一.设计内容 基本任务： 1、用一位数码管（DS1）显示自己的学号，大约1秒钟显示1位数字 2、流水灯（循环点亮8个LED）\ 3、通过串口将自己的班级，学号，姓名发送至电脑，用串口调试助手显示。 扩展任务（做完基本任务后，有余力的同学选作，评定成绩加分）： 任务一 在ds1302中写入当前时间，然后每个2秒钟通过max232送入计算机显示（年月日时分秒），送出20个时间信息后，蜂鸣器响一声。 任务二 在AT24C02中写入自己的姓名（拼音），学号，并通过串口在电脑显示输出。 任务三 通过ds18b20读入当前温度值，送入数码管显示，显示用三位（DS1，DS2，DS3显示，DS4不焊接），显示温度范围0-99摄氏度，精度0.5摄氏度。 任务四 通过ds18b20读入当前温度值，送入串口显示 二.系统程序代码 1、流水灯： #include
2、数码管： #include
文件编号：RHD-QB-K8066 （安全管理范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 油库防火防爆措施预评价——消防设计（4） 示范文本
油库防火防爆措施预评价——消防 设计（4）示范文本 操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 《初步设计》指出，本工程消防设计包括水消防系统、泡沫消防系统、移动式灭火器等。根据全厂各建（构）筑物的建筑面积及火灾危险等级配备相应的手提式和移动式干粉灭火器、泡沫灭火器、二氧化碳灭火器，用以扑救小型初始火灾，并在储罐区、装桶间及桶库、汽车装车栈台、铁路装卸栈桥等操作区配置一定数量的灭火毯。 主要消防设备为泡沫贮罐及压力式比例混合器一台。消防给水系统包括消防电泵1台、消防柴油泵1台、稳压泵2台（一用一备）、主管网压力监测及
联锁装置、控制和报警系统等。消防泵组有2根出水管接入消防主管网，消防泵的启停除手动操作外，还可由压力开关和PLC控制系统自动控制。 消防水给水管网采用高压制，环状管网，供泡沫站及厂区内消火栓用水。罐区周围设置消防水炮，间距不超过60m，每相邻两个切断阀之间的消防水用水点不超过5个。 综合楼内各层均设置室内消火栓，并在室内消火栓管道上设减压措施，使消火栓口压力低于 0.5MPa，便于操作。 该油库区的消防，可以借助该市消防队，消防行程时间约10分钟。 以上《初步设计》，均符合《常规》有关要求。 但是， 需要补充防火措施如下：

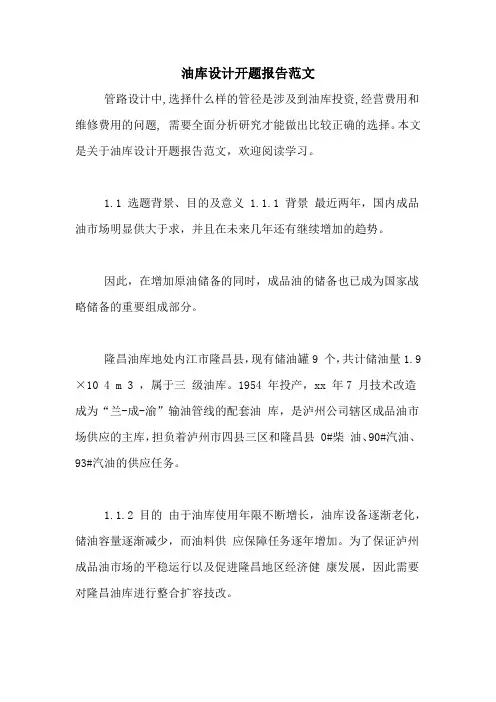

本科油库设计开题报告 导语：开题报告是指开题者对科研课题的一种文字说明材料。这是一种新的应用写作文体。下面是由整理的关于本科油库设计开题报告。欢迎阅读！ 1、论文选题意义及国内外现状 1.1选题背景、目的及意义 1.1.1背景 最近两年，国内成品油市场明显供大于求，并且在未来几年还有继续增加的趋势。 因此，在增加原油储备的同时，成品油的储备也已成为国家战略储备的重要组成部分。隆昌油库地处内江市隆昌县，现有储油罐9个，共计储油量1.9×104m3，属于三级油库。1954年投产，20XX年7月技术改造成为“兰－成－渝”输油管线的配套油库，是泸州公司辖区成品油市场供应的主库，担负着泸州市四县三区与隆昌县0#柴油、90#汽油、93#汽油的供应任务。 1.1.2目的由于油库使用年限不断增长，油库设备逐渐老化，储油容量逐渐减少，而油料供应保障任务逐年增加。为了保证泸州成品油市场的平稳运行以及促进隆昌地区经济健康发展，因此需要对隆昌油库进行整合扩容技改。 1.1.3选题的意义油库设计是油气储运专业学生必须掌握的基本技能之一，通过全面系统地对油库进行设计，将理论与实践有机地
结合起来，培养与锻炼学生的工程设计能力，以及分析与解决实际工艺问题的能力。 1.2国内外现状 1.2.1国内现状 （1）中石油阿克苏油库扩容改造。中国石油新疆阿克苏销售公司油库始建于1956年，属于三级油库。随着地区经济的快速发展及南疆部分地区成品油中转量的需求，油库容量不足与油料需求量日益增加的矛盾逐渐突出。因此中国石油天然气股份有限公司计划投资5300万元，在现有阿克苏油库基础上进行扩容改造，建成以后，库容将达到5．8×104m3，升级为二级油库。油库内将新建储罐六座，其中：7500m3储罐四座，5000m3储罐两座，以及与之配套的仪表、通信、给排水、消防等辅助配套设施。 （2）重庆伏牛溪油库整合扩容改造。伏牛溪油库是兰-成-渝输油管道末站，修建于1965年。此次扩容改造总投资4亿元，新增油库面积160亩，新增库容21万立方米。 届时伏牛溪新油库占地将达到470亩，库容达30万立方米，年周转通力达到500万吨，新库储油能力将比现在3倍还多。 由此可见中国目前正在采取快速增加与扩建油库的方式，增加成品油储备，来平抑目前市场供大于求的状况，这不仅仅是两大石油公司的市场行为，也是中国的战略需要。 1.2.2国外现状美国的油库是纯管理单位，本身并不经营，它分属于各个石油公司的地方公司。
柴油发电机室设计规范 篇一：柴油发电机消防设计规范 柴油发电机消防要求 一、消防设施配置的规定： (1)机房外设有消防栓、消防带、消防水枪。 （2）机房内设有油类灭火器干粉灭火器和气体灭火器。（2）设有醒目严禁烟火安全图标、和禁止烟火文字。（3）机房内设有干燥消防沙池。 （4）与油库要有隔离措施。 （5）发电机组距建筑物和其它设备至少一米，并保持良好的通风。 （6）有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。 二、对柴油发电机房位置的规定 ： 柴油发电机房可布置在高层建筑、裙房的首层或地下一层，并应符合下列规定： （1）.柴油发电机房应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。
（2）.柴油发电机房内应设置储油间，其总储存量不应超过8.00h的需要量，储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。（3）采用独立防火分隔，单独划分防火分区； （4）应单独设置储油间，储油量不超过8小时需要量，采取防泄、露油措施，油箱应有通气管（室外）； 如果所在建筑是高层，则适用《高层民用建筑设计防火规范》。 篇二：柴油发电机组机房标准设计 柴油发电机组机房标准设计 标准机房的设置安装机组安装方案的第一步应是选定机组的安装地点，通常情况下，安装地点的选定多数是以使用的方便性和配电连接的经济性及有利于机组的使用和保养等为依据的。但是，安装位置的选定，还应兼顾以几个方面: ◎确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流； ◎确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境； ◎柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。一般说来，周围1～1.5米，上部1.5～2米以内不允许有任何其它物体； ◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏；
开题报告
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
油库消防安全自动控制报警系统设计方案油库分为原油库和成品油油库，原油库采用外浮顶型储罐，成品油库采用拱顶和内浮顶型储罐。选择合适的火灾探测器来探测火灾发生初期主要特征是非常重要的。众所周知，燃烧是一种伴随有光和热的化学反应过程，原油和成品油的燃烧初期最显著特征是释放能量使环境温度升高，因此油库火灾信号探测主要采用温度检测作为火灾探测对象。 目前主要应用有以下3种温度探测器：(1)线型感温探测器，通称感温电缆； (2)点型定温式探测器；(3)感温熔塞式氮气检测系统。以上3种感温探测器均以检测温度定值作为火灾信号。即一旦感温探测器安装处温度达到设定值，感温探测器向控制系统发出一个数字量火灾信号，火灾自动报警控制系统对火灾信号处理后，发出声光报警，延时，确认后启动灭火系统，对火灾进行灭火。另外火灾探测器还有红外紫外复合式火焰探测器和可燃气体浓度探测器等类型。设计要根据具体工程和使用 环境确定其某一类型火灾探测器或它们的组合。 目前大庆油田油库主要采用感温电缆和点型定温式探测器。早期在某油库10×104m3油罐消防设计中，采用的是氮气感温熔塞式检测系统。感温电缆和点型定温式探测器安装维护较简单，目前普遍采用。 火灾自动报警控制系统 火灾自动报警控制系统由火灾报警控制器和模拟控制盘组成。设计中宜采用与火灾探测器同一生产厂的产品或有良好的配套性的火灾自动报警
控制系统，以确保火灾检测信号与系统之间的传输准确可靠。该系统一般采用计算机智能技术，按着火灾报警和灭火控制程序编制消防控制应用软件，完成火灾信号处理、报警、模拟显示、联锁及控制和诊断等功能。火灾自动报警控制系统供电要求：主电源为交流消防电源，备用电源为直流电源(24V,3.510.0AH)。 自动喷淋冷却和泡沫灭火系统 喷淋冷却和泡沫灭火系统由消防水泵、冷却水泵、泡沫液储罐、泡沫发生器、压力比例混合器、水控制阀和泡沫控制阀组成。控制阀应选用消防专用控制阀，同时应设计消防水的压力控制仪表，液位检测仪表和消防水系统启动检测仪表等。控制系统随时检测其状态，确保该系统始终处于待命状态。 工业电视监视系统 由于油田建设不断发展，油库的规模越来越大，仅靠管理人员保证油库安全已不能满足现代企业安全生产管理要求。近年来大庆某油库设计了工业电视监视系统，可实现对油库内重要的生产设施进行监视，有利于发现火灾发生初期出现的烟雾和火焰等现象，以便于及时采取有效措施。在火灾状态下该系统可进行监视和录像，电视监视系统与火灾自动报警控制系统以及固定式消防系统构成一套完整的自动消防系统。电视监视系统主要包括：室外前端设备、室内前端设备、系统矩阵主机、彩色监视器和摄像部分。室外前端设备是安装在高塔上（4050m）的全天候彩色夜视摄像机，主要监视库
开题报告 油气储运工程 北京靠山居油库输油工艺及管线系统安全设计一、综述本课题国内外研究动态，说明选题的依据和意义 油库是接收、储存、发放石油或石油产品的企业或单位。它的输油工艺及管线系统是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基础，它对于保障国防和促进国民经济高速发展具有相当重要的意义。此外，油库是我国现代化建设和军队后勤建设的重要组成部分，也是油料储存、供应的基础。油库肩负着接卸储存输转发货的重任，可谓是经营部的心脏部位，油库的安全生产又是油库全部活动和整个石化企业生存与发展的基础。随着石油工业的进步和石油战略地位的不断提高，社会发展要求油库必须不断提高油料供应保障能力，对陈旧老化的设备设施，必须不断进行去旧换新，为此，工艺建造是油库必不可少的一项工作。当工艺建造方案确定之后，在工艺建造工程中实施精细化管理、既可保质保量地完成任务，又可节约成本，安全施工。 本设计将根据设计任务书，依据相关原始资料及设计标准规范，对北京靠山居油库的总平面布置、收发油流程、输油工艺及管线系统等进行合理的设计，并对主要工艺设备进行选型计算。同时，正确地确定油库容量及输量不仅可以节约投资，还可以加快建设速度，充分发挥投资效益。一个好的流程设计是三者的统一：满足生产、调度灵活、节约投资。最后，满足石油产品周转、储存的需要，增强本地区油品供给保障能力，更好地为经济建设服务，建立完善的石油库输油工艺及管线系统。 综上所述，完善和提高输油工艺及管线系统设计水平始终是石油库设计的重要内容，同时也是是油库设计的重要组成部分，所以说安全地设
计好输油工艺及管线系统就是为油库的系统心脏提供更有利的保障。对整个油库的安全运行和管理及油库的工作人员和周边居民的安全具有极其重要的意义。鉴于油库它的特殊重要性，重视发展油库工艺及管线系统的安全，将运用先进的理念及先进的安全技术和设备,建立和完善设计油库的输油工艺及管线安全系统,充分论证各设计细节,使油库安全得到保障,让员工、企业和社会放心,并使油库的整体设计更加合理,安全系数更高,为企业创造更多的效益。，要完成一个安全合理的工程设计，是要求我们具备科学的设计理念，在充分理解和掌握规范性、常识性的原则前提下，严格按照生产要求，具体情况具体分析，善于总结，开拓思路。 二、研究的基本内容，拟解决的主要问题： 进行北京靠山居油库输油工艺及管线系统安全设计，结合所学 的相关知识对油库输油工艺及管线系统进行合理的规划设计以及计 算，严格对材料选择安全、工程设计安全、工艺路线的安全选择几 个方面加以控制。安全是第一位的，只有进行精细化管理才能保证 施工安全。工艺及管线系统设计都在爆炸危险场所进行，危险系数 较高，必须通过精细的作业安全风险分析，制定出完善的安全措施， 满足油库安全运行经营的需要。 1.油库输油工艺及管线系统设计相关计算。 2. 完成有关图纸 （1）油库平面布置图 （2）油库工艺流程图 （3）油库输油工艺及管线系统详细图 （4）油库消防泵房工艺及管线图 三、研究步骤、方法及措施： 1. 充分利用好学校和网络资源，，通过查找并搜集相关资料，分析资料确定选题范围及论文题目。 2.通过指导老师指导，与同组同学研究讨论，解决设计中所碰到的问题，结合调研和资料整理分析、撰写开题报告、外文翻译和文献综述。 3. 根据《石油库设计规范》和其他相关规范、资料进行设计计 算。
