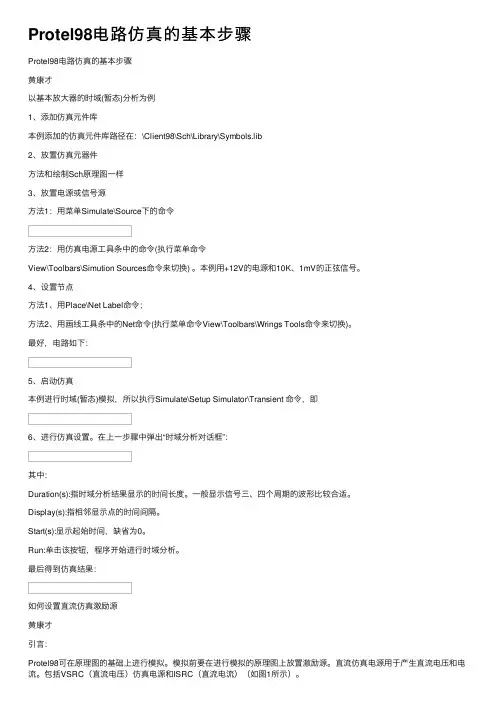

Protel98电路仿真的基本步骤
黄康才
以基本放大器的时域(暂态)分析为例
1、添加仿真元件库
本例添加的仿真元件库路径在：\Client98\Sch\Library\Symbols.lib
2、放置仿真元器件
方法和绘制Sch原理图一样
3、放置电源或信号源
方法1：用菜单Simulate\Source下的命令
执行菜单命令(方法2：用仿真电源工具条中的命令
、10K+12V的电源和View\Toolbars\Simution Sources命令来切换) 。本例用1mV的正弦信号。 4、设置节点命令；1方法、用Place\Net Label
执行菜单命令(、用画线工具条中的Net命令2方法 )。命令来切换
View\Toolbars\Wrings Tools最好，电路如下：
5、启动仿真
本例进行时域(暂态)模拟，所以执行Simulate\Setup Simulator\Transient 命令，即
6、进行仿真设置。在上一步骤中弹出“时域分析对话框”：
其中：
Duration(s):指时域分析结果显示的时间长度。一般显示信号三、四个周期的波形比较合适。
Display(s):指相邻显示点的时间间隔。
Start(s):显示起始时间，缺省为0。
Run:单击该按钮，程序开始进行时域分析。
最后得到仿真结果：
如何设置直流仿真激励源
黄康才
引言：
Protel98可在原理图的基础上进行模拟。模拟前要在进行模拟的原理图上放置激励源。直流仿真电源用于产生直流电压和电流。包括VSRC（直流电压）仿真电源和ISRC（直流电流）（如图1所示）。
图1
如图3中，模拟激励源工具栏提供了四种电压的直流源，它们分别是+12V、 -12V、+5V和-5V四种，这四种是最常用到的直流激励源。如果你所放置的直流源的幅度与这些不同，可在属性对话框中修改。
例题：
在原理图上放置一个名称为VCC的+5V直流源。
重点：
属性的设置。
过程：
1、新建一个SCH文件。
2、在新建的原理图上放置一个+5V的直流源。
方法1：用菜单Simulate\Source\+5 Volts DC 命令：
图2
方法2：用仿真电源工具条
图3
中的命令(执行菜单命令View\Toolbars\Simution Sources命令来切换) 。单击+5V工具栏上的图标。
，Designator3、打开“直流源属性”对话框，将其中的设置成VCC
图4
即放置直流源的名称为VCC。
4、放置电源/接地符号
放置了直流源后，还要在直流源两端放置适当的电源/接地符号，如下图所示：
图5
注意：上端电源符号的网络名为VCC，下端为GND。
小结：
放置直流源的方法很简单：将模拟激励源工具栏打开后，单击上面的直流源符号，接着进行直流源的设置，即可在原理图
上放置所设置的直流源。最后为放置的直流源加上相应的电源和接地符号即可。．
：“直流源属性”对话框中的各个项目说明
标签参数含义
该激励源在元件库中的序号Lib Ref Footprint激励源的印刷封装Attribute(VCC)Designator激励源的名称Part Type
元件类型，可以不修改（如）12）VDC直流源的直流电压（）或者电流大小（A，典型值为Part Field 1-8AC1如果
要作小信号分析交流分析，则它不能为0小信号电压的相位AC Phase
6图
如何设置交流仿真电源
黄康才
引言：
交流仿真电源用于产生交流电压和电流。包括VSIN（交流电压）仿真电源和ISIN（交流电流）（如图1所示）。
图1
用户在模拟时可能需要一个正弦信号，比如要使用一个2K的正弦信号来模拟语音。在“模拟激励源”工具栏中提供了四种频率的交流源，它们分别是1K、10K、100K和1M四种（如图3中），这四种是最常用到的交流激励源。如果你所放置的交流源的频率与这些不同，可在属性对话框中修改。
例题：
在原理图上放置一个名称为Var的频率为10K交流源。
重点：
属性的设置。
过程：
1、新建一个SCH文件。
2、在新建的原理图上放置一个10K的交流源。
方法1：用菜单Simulate\Source\+5 Volts DC 命令：
实验十二集成运放基本应用之模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各 种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=x 输入阻抗n=x 输出阻抗r o=0 带宽f BW=x 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： (1)输出电压U O与输入电压之间满足关系式 U o= A ud (U + —U-) 由于A ud=『而U o为有限值，因此，U + —U-即U + "U—，称为虚短” (2)由于「i=x,故流进运放两个输入端的电流可视为零，即I IB = 0，称为虚断”这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5—1所示。对于理想运放，该电路的输出电压与输入电压之间的 U。一割 R1
(a)同相比例运算电路 图5-3同相比例运算电路 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻 R 2 = R I / F F o Ri 100K -CZ) ------------- + 12V I I? 100K -12V 5-2反相加法运算电路 2)反相加法电路 电路如图5 — 2所示，输出电压与输入电压之间的关系为 R 3= R 1/R 2/R F 3)同相比例运算电路 图5— 3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 U °=(1 空)U i R 2= R I /R F 当R i —E 时，U o = U i ,即得到如图5 — 3(b)所示的电压跟随器。图中R 2= R F , 用以减小漂移和起保护作用。一般 R F 取10K Q ， R F 太小起不到保护作用，太大 则影响跟随性。 Ui ------ + 12V9 + 12V? + 5 -- ° Rs ~ — [>8 + ■ + Ui a -----1—1— —+ (b)电压跟随器 图5-1反相比例运算电路图 JOK Ri Ri 100K 9 IK [RwJ 100K 1ODK. -12V Vfl
淮安信息职业技术学院2012-2013学年度第2学期 《智能电子电路设计与制作》期末试卷A 一、填空题（每空0.5分）共15分 1、MEGA16单片机I/O 端口的方向寄存器作用是（对端口输入输出选择）。 2、MEGA16单片机I/O 端口的输入寄存器作用是（ 判断端口电平高低 ）。 3、MEGA16单片机I/O 端口的数据寄存器作用是（对端口写入“1”或“0” ）。 4、ATmega16单片机是（ 8 ）位单片机。 5、MCUCR 寄存器是（ 控制寄存器 ），用于设置 INTO 和INT1的中断（ 触发）方式。 6、GICR 寄存器是（ 中断控制寄存器 ），用于设置外部中断的中断（允许 ）位。 7、全局中断使能位是（状态）寄存器中的 第（ 七 ）位 即（ BIT/7 ）位。 8、TCNT0是定时器（ T/C0）的（数据 ）寄存器，作用是（ 对计数器进行读写 ）。 9、T/C0的计数时钟源可以来自（ 内部 ）和（ 外部 ）两种。 10、T/C0工作在普通模式时，（ 计数初值 ）由TCNTO 设置，最大值为（ OXFFFF ）。 11、使用MEGA16单片机的AD 相关寄存器有（ AD 多工选择寄存器 ）、（ ADC 控制和状态寄存器A ）、（ ADC 数据寄存器）、（ 特殊功能IO 寄存器 ）。 12、MEGA16单片机TWI 相关寄存器有（ TWI 比特率寄存器 ）、( TWI 控制寄存器 )、（ TWI 状态寄存器 ）、（ TWI 数据寄存器 ）。 13、MEGA16单片机与SPI 相关的寄存器有（ SPI 控制寄存器 ）、（ SPI 状态寄存器 ）。 14、24C08是具有（ I 2c ）总线协议的非易失性存储器。 15、USART 模块的管脚发送数据管脚名称为（ TXD ）。 二、选择题（每题3分，共45分） 1. MCUCR 寄存器中的中断触发模式位是？（D ） A 、ICS00\ICS01 B 、ICS10\ICS11 C 、SM2 D 、A 和B 2. ATmega16的GICR 寄存器中外部中断0的中断使能位是（B ） A 、INT1 B 、INT0 C 、INT2 D 、INT3 3.多位数码管显示器通常采用（B ）法显示 系部： 班级： 学号： 姓名：
《电子电路设计与制作》教学大纲1．课程中文名称：电子电路设计与制作 2．课程代码： 3．课程类别：实践教学环节 4．课程性质：必修课 5．课程属性：独立设课 6．电子技术课程理论课总学时:256总学分：16 电子电路设计与制作学时：3周课程设计学分：3 7．适用专业：电子信息类各专业 8．先修课程：电路分析基础、模拟电子技术、数字电子技术、PCB电路设计一、课程设计简介 实验课、课程设计、毕业设计是大学阶段既相互联系又相互区别的三大实践性教学环节。实验课是着眼于实验验证课程的基本理论，培养学生的初步实验技能；毕业设计是针对本专业的要求所进行的全面的综合训练；而课程设计则是针对某几门课程构成的课程群的要求，对学生进行综合性训练，培养学生运用课程群中所学到的理论学以致用，独立地解决实际问题。电子电路设计与制作是电子信息类各专业必不可少的重要实践环节，它包括设计方案的选择、设计方案的论证、方案的电路原理图设计、印制板电路（即PCB）设计、元器件的选型、元器件在PCB板上的安装与焊接，电路的调试，撰写设计报告等实践内容。电子电路设计与制作的全过程是以学生自学为主，实践操作为主，教师的讲授、指导、讨论和研究相结合为辅的方式进行，着重就设计题目的要求对设计思路、设计方案的形成、电路调试和参数测量等展开讨论。 由指导教师下达设计任务书（学生自选题目需要通过指导教师和教研室共同审核批准），讲解示范的案例，指导学生各自对自己考虑到的多种可行的设计方案进行
比较，选择其中的最佳方案并进行论证，制作出满足设计要求的电子产品，撰写设计报告。需要注意是，设计方案的原理图须经Proteus软件仿真确信无误后，才能进行印刷电路图的制作，硬件电路的制作，以避免造成覆铜板、元器件等材料的浪费。电路系统经反复调试，完全达到（或超过）设计要求后，再完善设计报告。设计的整个过程在创新实验室或电子工艺实验室中完成。 二、电子电路设计与制作的教学目标与基本要求 教学目标： 1、通过课程设计巩固、深化和扩展学生的理论知识，提高综合运用知识的能力，逐步提升从事工程设计的能力。 2、注重培养学生正确的工程设计思想，掌握工程设计的思路、内容、步骤和方法。使学生能根据设计要求和性能参数，查阅文献资料，收集、分析类似电路的性能，并通过设计、安装、焊接、调试等实践过程，使电子产品达到设计任务书中要求的性能指标的能力。 3、为后续的毕业设计打好基础。课程设计的着眼点是让学生开始从理论学习的轨道上逐渐转向实际运用，从已学过的定性分析、定量计算的方法，逐步掌握工程设计的步骤和方法，了解工程设计的程序和实施方法；通过课程设计的训练，可以给毕业设计提供坚实的铺垫。 4、培养学生获取信息和综合处理信息的能力，文字和语言表达能力以及协调工作能力。课程设计报告的撰写，为今后从事技术工作撰写科技报告和技术文件打下基础。 5、提高学生运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。 基本要求： 1、能够根据设计任务和指标要求，综合运用电路分析、电子技术课程中所学到的理论知识与实践操作技能独立完成一个设计课题的工程设计能力。 2、会根据课题需要选择参考书籍，查阅手册、图表等有关文献资料。能独立思考、深入钻研课程设计中所遇到的问题，培养自己分析问韪、解决问题的能力。
电子电路设计的基础知识 一、电子电路的设计基本步骤： 1、明确设计任务要求： 充分了解设计任务的具体要求如性能指标、内容及要求，明确设计任务。 2、方案选择： 根据掌握的知识和资料，针对设计提出的任务、要求和条件，设计合理、可靠、经济、可行的设计框架，对其优缺点进行分析，做到心中有数。 3、根据设计框架进行电路单元设计、参数计算和器件选择： 具体设计时可以模仿成熟的电路进行改进和创新，注意信号之间的关系和限制；接着根据电路工作原理和分析方法，进行参数的估计与计算；器件选择时，元器件的工作、电压、频率和功耗等参数应满足电路指标要求，元器件的极限参数必须留有足够的裕量，一般应大于额定值的1.5倍，电阻和电容的参数应选择计算值附近的标称值。 4、电路原理图的绘制： 电路原理图是组装、焊接、调试和检修的依据，绘制电路图时布局必须合理、排列均匀、清晰、便于看图、有利于读图；信号的流向一般从输入端或信号源画起，由左至右或由上至下按信号的流向依次画出务单元电路，反馈通路的信号流向则与此相反；图形符号和标准，并加适当的标注；连线应为直线，并且交叉和折弯应最少，互相连通的交叉处用圆点表示，地线用接地符号表示。 二、电子电路的组装 电路组装通常采用通用印刷电路板焊接和实验箱上插接两种方式，不管哪种方式，都要注意： 1．集成电路：
认清方向，找准第一脚，不要倒插，所有IC的插入方向一般应保持一致，管脚不能弯曲折断； 2．元器件的装插： 去除元件管脚上的氧化层，根据电路图确定器件的位置，并按信号的流向依次将元器件顺序连接； 3．导线的选用与连接： 导线直径应与过孔（或插孔）相当，过大过细均不好；为检查电路方便，要根据不同用途，选择不同颜色的导线，一般习惯是正电源用红线，负电源用蓝线，地线用黑线，信号线用其它颜色的线；连接用的导线要求紧贴板上，焊接或接触良好，连接线不允许跨越IC或其他器件，尽量做到横平竖直，便于查线和更换器件，但高频电路部分的连线应尽量短；电路之间要有公共地。 4．在电路的输入、输出端和其测试端应预留测试空间和接线柱，以方便测量调试； 5．布局合理和组装正确的电路，不仅电路整齐美观，而且能提高电路工作的可靠性，便于检查和排队故障。 三、电子电路调试 实验和调试常用的仪器有：万用表、稳压电源、示波器、信号发生器等。调试的主要步骤。 1．调试前不加电源的检查 对照电路图和实际线路检查连线是否正确，包括错接、少接、多接等；用万用表电阻档检查焊接和接插是否良好；元器件引脚之间有无短路，连接处有无接触不良，二极管、三极管、集成电路和电解电容的极性是否正确；电源供电包括极性、信号源连线是否正确；电源端对地是否存在短路（用万用表测量电阻）。 若电路经过上述检查，确认无误后，可转入静态检测与调试。 2．静态检测与调试 断开信号源，把经过准确测量的电源接入电路，用万用表电压档监测电源电压，观察有无异常现象：如冒烟、异常气味、手摸元器件发烫，电源短路等，如发现异常情况，立即切断电源，排除故障； 如无异常情况，分别测量各关键点直流电压，如静态工作点、数字电路各输入端和输出端的高、低电平值及逻辑关系、放大电路输入、输出端直流电压等是否在
运算放大器的电路仿真设计 一、电路课程设计目的 错误!深入理解运算放大器电路模型,了解典型运算放大器的功能,并仿真实现它的功能; 错误!掌握理想运算放大器的特点及分析方法(主要运用节点电压法分析）； ○3熟悉掌握Muｌtisiｍ软件。 二、实验原理说明 （1）运算放大器是一种体积很小的集成电路元件,它包括输入端和输出端。它的类型包括:反向比例放大器、加法器、积分器、微分器、电 压跟随器、电源变换器等. （2） (３)理想运放的特点:根据理想运放的特点,可以得到两条原则： (a）“虚断”:由于理想运放,故输入端口的电流约为零，可近似视为断路,称为“虚断”。 （b)“虚短”:由于理想运放Ａ,，即两输入端间电压约为零,可近似视为短路,称为“虚短”. 已知下图，求输出电压。
理论分析: 由题意可得:(列节点方程) 011(1)822A U U +-= 0111 ()0422 B U U +-= A B U U = 解得: 三、 电路设计内容与步骤 如上图所示设计仿真电路. 仿真电路图：
V18mV R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 0.016 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 0.011 V + - 根据电压表的读数,， 与理论结果相同． 但在试验中，要注意把电压调成毫伏级别，否则结果误差会很大, 致结果没有任何意义。如图所示,电压单位为伏时的仿真结 果:V18 V R11Ω R22Ω R32Ω R44Ω U2 DC 10MOhm 6.458 V + - U3 OPAMP_3T_VIRTUAL U1 DC 10MOhm 4.305 V + - ，与理论结果相差甚远。 四、 实验注意事项 1)注意仿真中的运算放大器一般是上正下负,而我们常见的运放是上负下正,在仿真过程中要注意。
硬件电子电路基础关于本课程 § 4—2乙类功率放大电路 § 4—3丙类功率放大电路 § 4—4丙类谐振倍频电路 第五章正弦波振荡器 § 5—1反馈型正弦波振荡器的工作原理 § 5— 2 LC正弦波振荡电路 § 5— 3 LC振荡器的频率稳定度 § 5—4石英晶体振荡器 § 5— 5 RC正弦波振荡器
第一章半导体器件 §1半导体基础知识 §1PN 结 §-1二极管 §1晶体三极管 §1场效应管 §1半导体基础知识 、什么是半导体半导体就是导电能力介于导体和绝缘体之间的物质。（导电能力即电导率）（如：硅Si锗Ge等+ 4价元素以及化合物） 、半导体的导电特性本征半导体一一纯净、晶体结构完整的半导体称为本征半导体。 硅和锗的共价键结构。（略）
1、半导体的导电率会在外界因素作用下发生变化 ?掺杂一一管子 *温度--- 热敏元件 ?光照——光敏元件等 2、半导体中的两种载流子一一自由电子和空穴 ?自由电子——受束缚的电子（一） ?空穴——电子跳走以后留下的坑（+ ） 三、杂质半导体——N型、P型 （前讲）掺杂可以显著地改变半导体的导电特性，从而制造出杂质半导体。 *N型半导体（自由电子多） 掺杂为+ 5价元素。女口：磷；砷P—+ 5价使自由电子大大增加原理：Si—+ 4价P与Si形成共价键后多余了一个电子。 载流子组成： o本征激发的空穴和自由电子——数量少。 o掺杂后由P提供的自由电子——数量多。 o 空穴——少子 o 自由电子------ 多子 ?P型半导体（空穴多） 掺杂为+ 3价元素。女口：硼；铝使空穴大大增加 原理：Si—+ 4价B与Si形成共价键后多余了一个空穴。 B——+ 3价 载流子组成： o本征激发的空穴和自由电子数量少。 o掺杂后由B提供的空穴——数量多。 o 空穴——多子 o 自由电子——少子
集成运放基本应用之一—模拟运算电路
————————————————————————————————作者：————————————————————————————————日期：
实验十二集成运放基本应用之一——模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－） 由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5－1所示。对于理想运放， 该电路的输出电压与输入电压之间的 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图5－1 反相比例运算电路 图5－2 反相加法运算电路 2) 反相加法电路 电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路 图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=
基本运算放大器电路设计
————————————————————————————————作者：————————————————————————————————日期：
武汉理工大学 开放性实验报告 （A类） 项目名称：基本运算放大器电路设计实验室名称：创新实验室 学生姓名：**
创新实验项目报告书 实验名称基本运算放大器电路设计日期2018.1.14 姓名** 专业电子信息工程 一、实验目的（详细指明输入输出） 1、采用LM324集成运放完成反相放大器与加法器设计 2、电源为单5V供电，输入输出阻抗均为50Ω，测试负载为50Ω输出误差 不大于5% 3、输入正弦信号峰峰值V1≤50mV,V2=1V，输出为-10V1+V2. 二、实验原理（详细写出理论计算、理论电路分析过程）(不超过1页) 通过使用LM324来设计反相放大器和加法器，因为每一个芯片内都有4个运放，所以我们就是使用其内部的运放来连接成运算放大器电路。 我们采用两个芯片串联的方式进行芯片的级联。对于反相放大器，输出电压Vo=-Rf/R1*Vi；对于同相加法器，Vo=(Rf/R1*Vi1+Rf/R2*Vi2)。 由于对该运放使用单电源5V供电，故需要对整个电路的共地端进行 2.5V 的直流偏置。为实现2.5V的共地端，在这里采用了电压跟随器的运放模型。2.5V 的分压点用两个相同100k的电阻进行分压，并根据经验选取了一个10uF的极性电容并联在2.5V分压点处，起滤除电源噪声的作用。最终由电压跟随器输出端作为后面电路的共地端。同样为使反相放大器能够放大10倍，有-Rf/R1=-10,即Rf=10R1,可取R1=10kΩ，Rf=100kΩ，则R2=R1//Rf。对于加法器，有R1=R2=Rf,均取为100kΩ，则R=100kΩ。
电子线路设计与制作 实验报告 班级：电信12305班 指导老师：朱婷 小组成员：张壮安剑锋罗杰杨康熊施任务分工：1.张壮实验报告的撰写 2.安剑锋检查元件及整理 3.罗杰电路的焊接 4.杨康元器件的保管及测试 5.熊施协助电路的焊接 2014年11月14日
项目一：红外线电路设计 一、电路工作原理 常用的红外线遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一直特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的红外线而不会死可见光。 接收部分的红外接收管是一种光敏二极管。在实际应用中要给红外线接收二极管加反向偏压，它才能正常工作，亦即红外线接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外线二极管一般有圆形和方形两种。 二、电路原理图设计
课题名称元件数量备注 红外线发射——接收模拟 电路红外线发射管 1 红外线接收管 1 发光二极管 1 运放uA741 1 20K可调电位器 1 100Ω电阻 1 10kΩ电阻 1 330Ω电阻 1 元件清单表 三、电路设计与调试 （1）各小组从指导老师那里领取元器件，分工检测元器件的性能。（2）依据电路原理图，各小组讨论如何布局，最后确定一最佳方案在洞洞板上搭建红外线发射\接收电路图。 （3）检查电路无误后，从信号发生器送入适应电压。 （4）调节可调电阻R3的阻值，观察发光二极管LED是否出现闪烁现象，如果出现说明有发射和接收，如果没有检查电路。（5）实验完毕，记录结果，并写实验报告。
四、实验注意事项 （1）发光二极管的电流不能天大（小于200mA）；（2）在通电前必须检查电路无误后才可； （3）信号发生器的输出电压峰峰值1.5~2.5V。 项目二：定时电路的设计一、电路原理图与工作原理
CMOS模拟集成电路 实验报告
实验课7 全差分运放的仿真方法 目标： 1、了解全差分运放的各项指标 2、掌握全差分运放各项指标的仿真方法,对全差分运放的各指标进行仿真，给出各指标的 仿真结果。 本次实验课使用的全差分运放 首先分析此电路图，全差分运算放大器是一种具有差分输入，差分输出结构的运算放大器。其相对于单端输出的放大器具有一些优势：因为当前的工艺尺寸在减少，所以供电的电源电压越来越小，所以在供电电压很小的情况下，单端输出很难理想工作，为了电路有很大的信号摆幅，采用类似上图的全差分运算放大器，其主要由主放大器和共模反馈环路组成。 1、开环增益的仿真 得到的仿真图为
1.开环增益：首先开环增益计算方法是低频工作时(<200Hz) ，运放开环放大倍数；通过仿真图截点可知增益为73.3db。 2.增益带宽积：随着频率的增大，A0会开始下降，A0下降至0dB 时的频率即为GBW，所以截取其对应增益为0的点即可得到其增益带宽积为1.03GB。 3.相位裕度：其计算方法为增益为0的时候对应的VP的纵坐标，如图即为-118，则其相位裕度为-118+180=62，而为保证运放工作的稳定性，当增益下降到0dB 时，相位的移动应小于180 度，一般取余量应大于60度，即相位的移动应小于120 度；所以得到的符合要求。 在做以上仿真的时候，关键步骤 在于设定VCMFB，为了得到大的增益，并且使相位裕度符合要求，一直在不停地改变VCMFB，最初只是0.93,0.94,0.95的变化，后来发现增益还是远远不能满足要求，只有精确到小数点后4为到5位才能得到大增益。 2.CMRR 的仿真 分析此题可得共模抑制比定义为差分增益和共模增益的比值，它反映了一个放大器对于共模信号和共模噪声的抑制能力。因此需要仿真共模增益和差分增益。可以利用两个放大器，一 个连成共模放大，一个连成差模放大，
集成运算放大器放大电路仿真设计 1集成运算放大器放大电路概述 集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。 2 电路原理分析 2.1 电路如图1所示 R1 10kΩV1 500mV U1A TL082CD 3 2 4 8 1 R2 9.1kΩ RF 100kΩ V2 12 V V3 12 V XMM1 1 此电路为反向比例运算电路，这是电压并联负反馈电路。输入电压V1通过电阻R1作用于集成运放的反相输入端，故输出电压V0与V1反相。 图2 仿真结果图 输入输出关系理论输仿真输出值电路功能
其中 1 //2R RF R = 2.2电路如图3所示 R1 10kΩ Ui2 200mV U1A TL082CD 3 2 4 8 1 R24.7kΩ RF 100kΩ V212 V V312 V XMM1 Ui1 100mV R310kΩ 3 此电路为反相求和运算电路，其电路的多个输入信号均作用于集成运放的反相输入端，根据“虚短”和“虚断”的原则，0==p N u u ，节点N 的电流方程为F i i i =+31 所以)1 2 31( 0R Ui R Ui RF U +-= 输入输出关系 理论输出值 仿真输出值 电路功能 )1 2 31( 0R Ui R Ui RF U +-= -3V 2.999V 反相求和放大电路 其中RF R R R //3//12= 2.3电路如图5所示 出值 11 0V R RF V -= -5V -5V 反相比例运算电路
《实用电子电路设计与制作》课程标准 一、课程概述 1．课程性质： 《实用电子电路设计与制作》是《电子信息工程技术》专业的一门职业核心课程，目的是培养学生从事电子技术类工作的核心职业能力，在本课程中体现为实用电子电路设计与制作的能力。 2．设计思路： 《实用电子电路设计与制作》以真实的电子产品为载体，强调以工作过程作为学生的主要学习手段，采用项目教学法，融教、学、做为一体，让学生“在学中做，在做中学”，通过实际分析、设计、制作和调试实用电子产品，使学生真正掌握现代电子技术专业技能，以满足社会对高技能人才的要求。 本课程通过完成四个典型工作任务（典型电子产品），达到培养学生实用电子线路设计与制作能力的目的。 本课程采用工学结合的教学模式，采用项目教学法，教学活动参照企业岗位的工作过程，大体按照：“1.获取信息、明确任务。2.制定计划、安排进度。3.选择方案、做出决策。4.任务实施、完成工作。5.对照要求、检查控制。6.总结评估、提出改进。”六个教学步骤来设计。 对每一个项目，具体的教学过程如下： （1）明确任务，制定计划 （2）按照任务要求设计电路 （3）制作、调试电路： （4）根据技术指标要求验收电路 （5）撰写报告 （6）答辩 （7）评估并提出改进意见 本课程分两学期完成，第一学期完成两个工作任务，第二学期完成三个工作任务。 第一学期：实用电子电路设计与制作Ⅰ 任务1：直流稳压电源的设计与制作 该任务包含1个子任务： 直流稳压电源的设计与制作 任务2：扩音机的设计与制作 该任务包含3个子任务：
（1）音频前置放大器的设计与制作 （2）功率放大器的设计与制作 （3）扩音机的安装与调试 第二学期：实用电子电路设计与制作Ⅱ 任务1：数字电子钟的设计与制作 该任务包含4个子任务： （1）计时、显示电路的设计与制作 （2）自动报时电路的设计与制作 （3）脉冲信号产生电路的设计与制作 （4）数字钟的安装与调试 任务2：编码遥控器的设计与制作 该任务包含1个子任务： 编码遥控器的设计与制作 本课程采用项目教学法，每项子任务就是一个项目。 实用电子产品非常多，在开发典型工作任务时，既要考虑工作过程的真实性，也要考虑与教学规律相结合，考虑教学的适用性。 直流稳压电源和扩音机是常用的、典型的电子产品，包括直流稳压电源、音频前置放大器、功率放大器等，基本覆盖了放大电路的全部内容，综合性很强。并且每一部分都是一个独立的单元电路，加上一些辅助电路和接口电路，连接在一起，通过调试，就构成一个可以实际应用的扩音机。由此也可使学生建立起系统和整机的概念。 数字钟也是一种常用的电子产品，包括计时电路、显示电路、自动报时电路、校时电路、脉冲信号产生电路等，用到了触发器、计数器、编码器、译码器、显示器、比较器、555定时器等多种数字元器件，覆盖了组合电路和时序电路的大部分内容，具有较强的实用性。 通信系统中，最核心的部分是调制和解调。通过汽车遥控器的设计与制作，使学生了解通信的基本原理，初步建立起通信的概念。 通过完成四个典型电子产品的设计和制作，不仅培养了学生设计和制作实用电子电路的能力，同时也使学生了解了工作过程的规律，在完成任务的同时掌握了工作方法。 二、课程目标（职业能力目标） 1．能正确识别、检测和选用常用电子元器件。 2．能对典型电子电路进行分析和计算。 3．能读懂实用电子电路原理图。 4．能对照不同电路方案分析选择性价比高的电路。 5．能够按照电路原理图在免焊面包板上搭接实用电路。
实验报告课程名称：电路与电子技术实验指导老师： 成绩： 实验名称：集成运放组成的基本运算电路实验实验类型：同组学生：一、实验目的和要求（必填）二、实验容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.研究集成运放组成的比例、加法和积分等基本运算电路的功能； 2.掌握集成运算放大电路的三种输入方式。 3.了解集成运算放大器在实际应用时应考虑的一些问题； 4.理解在放大电路中引入负反馈的方法和负反馈对放大电路各项性能指标的影响； 5.学会用集成运算放大器实现波形变换 二、实验容和原理 1.实现两个信号的反相加法运算 2.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值 3.实现单一信号同相比例运算(选做) 4.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值，测量闭环传输特性：Vo = f (Vs) 5.实现两个信号的减法(差分)运算 6.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值 7.实现积分运算(选做) 8.设置输出初态电压等于零；输入接固定直流电压，断开K2，进入积分；用示波器观察输出变化(如何设轴,Y轴和触发方式) 9.波形转换—方波转换成三角波 10.设：Tp为方波半个周期时间；τ=R2C 11.在T p<<τ、T p ≈τ、T p>>τ三种情况下加入方波信号，用示波器观察输出和输入波形，记录线性 三、主要仪器设备 1.集成运算电路实验板；通用运算放大器μA741、电阻电容等元器件； 2.MS8200G型数字多用表；XJ4318型双踪示波器；XJ1631数字函数信号发生器；DF2172B型交流电压表； 型可调式直流稳压稳流电源。
实验八集成运放基本应用之一－－模拟运算电路 班级：姓名：学号： 2015.12.30 一、 实验目的 1、研究由集成运算放大电路组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大电路在实际应用时应考虑的一些问题。 二、 实验仪器及器件 三、 实验原理 1、反相比例运算电路 电路如图8－1所示。 图8－1反相比例运算电路 2、反相加法电路 电路如图8－2所示。 图8－2 反相加法电路 )V R R V R R ( V i22 F i11F O +-= R 3═R 1// R 2// R F 3、同相比例运算电路 电路如图8－3(a)所示。 图8－3(a)同相比例运算电路图8－3(b) 电压跟随器 i 1 F O )V R R 1(V + =R 2═R 1// R F 当R 1→∞时，V O ═V i 即得到如图8－3(b)所示的电压跟随器。
4、差分放大电路（减法电路） 电路如图8－4所示。 图8－4 减法运算电路 5、积分运算电路 电路如图8－5所示。 图8－5 积分运算电路 如果v i(t)是幅值为E的阶跃电压，并设v c(0)═0，则 四、实验内容及实验步骤 实验前要看清运放组件各管脚的位置；切忌正负电源极性接反和输出端短路，否则将会损坏集成块。 1、反相比例运算电路 1）按图8－1连接实验电路，接通±12V电源，输入端对地短路，进行调零和消振。 2）输入f= 100Hz，V i = 0.5V的正弦交流信号，测量相应的V o并用示波器观察v o和v i的相位关系，记入表8－1。 表8－1f= 100Hz，V i = 0.5V V i（V）V o（V）v i和v o波形A V 实测值计算值 0.175 －1.755 10.03 10.00 2、同相比例运算电路 1）按图8－3(a)连接实验电路。实验步骤同内容1，将结果记入表8－2。 2)按图8－3(a)中的R1断开，得图8－3(b)电路重复内容1）。 表8－2f= 100Hz，V i = 0.5V V i（V）V o（V）v i和v o波形A V 实测值计算值
实验报告 课程名称：电路与模拟电子技术实验 指导老师： 成绩： __________________ 实验名称： 基本运算电路设计 实验类型：______ _同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 实验目的和要求 1. 掌握集成运放组成的比例、加法和积分等基本运算电路的设计。 2. 掌握基本运算电路的调试方法。 3. 学习集成运算放大器的实际应用。 二、实验内容和原理（仿真和实验结果放在一起） 1、反相加法运算电路： 1212 12121 2 =( ) f o I I f f f o I I I I I u u u R R R R R u u u R R ++=-=-+ 当R1=R2时， 121 () f o I I R u u u R =- +，输出电压与Ui1，Ui2之和成正 比，其比例系数为1f R R ，电阻R ’=R1//R2//Rf 。 2、减法器（差分放大电路） 专业：机械电子工程 姓名：许世飞 学号： 日期： 桌号：
11o I f u u u u R R ----= 由于虚短特性有：2 3 23 321231 1233211 11,() I f f o I I f f o I I f u u u R R R R R R u u u R R R R R R R R R u u u R R R -+== ?+?? =+ - ?+??===-=因此解得：时，有可见，当时，输出电压等于出入电压值差。 3、由积分电路将方波转化为三角波： 电路中电阻R2的接入是为了抑制由IIO 、VIO 所造成的积分漂移，从而稳定运放的输出零点。在t<<τ2（τ2=R2C ）的条件下，若vS 为常数，则vO 与t 将近似成线性关系。因此，当vS 为方波信号并满足Tp<<τ2时（Tp 为方波半个周期时间），则vO 将转变为三角波，且方波的周期越小，三角波的线性越好，但三角波的幅度将随之减小。 4 、同相比例计算电压运算特性：
东南大学电工电子实验中心 实验报告 课程名称：电子电路实验 第一次实验 实验名称：运算放大器的基本应用 院（系）：吴健雄学院专业：电类强化 姓名：周晓慧学号：61010212 实验室: 105实验组别： 同组人员：无实验时间：2012年03月23日评定成绩：审阅教师：
实验一运算放大器的基本应用 一、实验目的： 1、熟练掌握反相比例、同相比例、加法、减法、积分、微分等电路的设计方法； 2、熟练掌握运算放大电路的故障检查和排除方法，以及增益、幅频特性、传输特性曲线、 带宽的测量方法； 3、了解运算放大器的主要直流参数（输入失调电压、输入偏置电流、输入失调电流、温度 漂移、共模抑制比，开环差模电压增益、差模输入电阻、输出电阻等）、交流参数（增益带宽积、转换速率等）和极限参数（最大差模输入电压、最大共模输入电压、最大输出电流、最大电源电压等）的基本概念； 4、了解运放调零和相位补偿的基本概念； 5、掌握利用运算放大器设计各种运算功能电路的方法及实验测量技能。 二、预习思考： 1、查阅741运放的数据手册，自拟表格记录相关的直流参数、交流参数和极限参数，解释 参数含义。
2、 设计一个反相比例放大器，要求：|A V |=10，Ri>10K Ω，将设计过程记录在预习报告上； （1） 仿真原理图 （2） 参数选择计算 因为要求|A v |=10，即|V 0/V i |= |-R f /R 1|=10,故取R f =10R 1,.又电阻应尽量大些，故取：R 1=10k Ω，Rk=100 k Ω, R L =10 k Ω （3） 仿真结果 图中红色波形表示输入，另一波形为输出，通过仿真可知|V 0/V i |=9.77≈10，仿真正确。 3、 设计一个电路满足运算关系U O = -2U i1 + 3U i2
实验八集成运放基本应用之 ---- 模拟运算电路班级：姓名：学号：2015. 12. 30 1、研究由集成运算放人电路组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放人电路在实际应用时应考虑的一些问题。 二、实验仪器及器件 三、实验原理 1、反相比例运算电路 电路如图8—1所示。 图8-1反相比例运算电路 2.反相加法电路 电路如图8-2所示。
图8-2 反相加法电路V o = -(字+ 字《2)R3=R I// R：// R F R] 3、同相比例运算电路 电路如图8-3(a)所示。 图8-3(a)同相比例运算电路图8-3(b) 电压跟随器V o = (1 + 字)V,R尸R I〃R F 肖8时，v°=V，即得到如图8-3(b)所示的电斥跟随器。4、差分放兴电路(减法电路) 电路如图8—4所示。
图8-4 减法运算电路 5、积分运算电路 电路如图8-5所示。 图8-5 枳分运算电路 坯")=一為f Vc(O) 如果v@)是幅值为E的阶跃电斥，并设v c(0>0,则 vM = ~^cf0Edt = ~^c l 实验前要看清运放组件各管脚的位置：切忌止负电源极性接反和输出端短路，否则将会损坏集成块。 1、反相比例运算电路 1) 按图8—1连接实验电路，接通±12V电源，输入端对地短路，进行调冬和消振。
2)输入fMOOHz, Vi=O?5V的d ；号，测量相应的V。并用示波器观察％和可的相h 乩记入表8—1。 1) 按图8-3(a)连接实验电路。实验步骤同内容1,将结果记入表8-2o 2) 按图8-3(a)中的Ri断开，得图8-3(b)电路重复内容1)。 1) 按图8-2连接实验电路。调零利消振。 2) 输入信号釆用直流信号，图8-6所示电路为简易直流信号源，由实验者自行完成。实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性区。用直流电压表测量输入电压V, V辽及输出电压Vo，记入表8—3。 +5V 图8-6简易可调直流信号源
实验一 反相运算放大电路的仿真 姓名：谢朗 班级：电子信息工程112班 学号：7020911048 成绩： 【实验目的】 （1）熟悉并学会运用Multisim 软件，学会一些基本的仿真器件。 （2）学会运算放大器的工作原理，巩固运算放大器的知识。 【实验器材】 （1）6只1K 电阻、1只10K 电阻、1只7.5K 电阻、1只20K 电阻。 （2）一个运算放大器、一个示波器、信号源 （3）导线、1只1uF 电容 【实验原理】 一、理想运算放大器的基本特性 （1） 开环增益A ud 等于无穷大。 （2） 输入阻抗无穷大。 （3） 输入阻抗等于0. （4） 带宽无穷大。 （5） v p =v n ,即虚短。 （6） i p =i n =0,即虚断。 二、反相比例放大电路 1、基本电路 电路如图所示，输入电压通过R1作用于运放的反相端，R2跨接在运放的输出端和反相端之间，同相端接地，由虚短和虚断的概念可知，通过R3的电流为零，所以反相输入端的电位接近于地电位，故称为虚地。虚地的存在是反相放大电路在闭环工作状态下的重要特征。 2、反相端为虚地点，即v n =0，由虚断的概念可知，通过R1的电流等于通过R2的电流 故有 012i n n v v v v R R --= 所以 R R v v A i u 120 -== 上式表明，该电路的电压增益是电阻R1与R2的比值。负号表明输出电压与输出电压相位相反。 3、输入电阻R i R i =R R v v i v i i i i 11== 三、反相积分电路电路
假设电容器C 初始电压为0，根据虚断和虚短可知： 010111I n I dt dt c c R dt RC v v v i v v -= ==-??? 上式表明，输出电压为输入电压对时间的积分，负号表示它们在相位上是相反的。 四、反相微分电路 设t=0时，电容器的电压为0，当信号电压接入后，有 101I I n d C dt d R RC dt v i v v v i =-= = 从而 0I d RC dt v v =- 上式表明，输出电压正比于输入电压对时间的微商，负号表示它们在相位上是相反的。 【实验内容】 一、反相比例运算电路的仿真 实验仿真电路如图所示，接好电路，测出输入、输出两端的电压波形图，如下图。
《电子设计基础》课程设计 设计题目：数字显示电路学生班级：通信0904 学生学号：20096152 学生姓名：刘明 指导老师：刘春梅 时间： 2011.6 西南科技大学 信息工程学院
一. 设计题目 用数字电路设计一个数字显示电路。 二. 设计要求与内容 1. 用编码器、译码器、按键、七段显示器设计一个数字显示电路，按下0—9中的一个数字键，要求该显示电路能够在数码管上显示出对应的数字，按下第二个按键，个位数左移至十位，个位显示显示第二次按键值。 2. PCB 绘制要求：线宽0.5mm ，焊盘内径0.4mm ，外径0.7mm 。 三. 设计目的 1. 掌握数字电路的设计方法，运用集成芯片完成电路的设计。 2. 掌握multisim 软件的使用，能运用multisim 进行电路仿真。 3. 掌握protel 软件的使用，能用protel 画原理图以及绘制PCB 电路板 四．设计原理 1. 题目分析 要求要用气短显示器显示数字，则需要编码器和译码器，又要显示十位数字，且要慢一位，就需要寄存器使之存储上一个状态。 2.电路框图 3.主要器件介绍 （1）74147编码器 10线-4线优先编码器74147,74147优先编码器的功能表如图：
分析功能表可知： A.输入信号IN1-IN9的编码有效电平是低电平。 B.输出是反码形式的8421BCD码。 C.输入信号IN9的优先级最高，IN8次之，其余类推。 （2）4511译码器 4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动LED显示器。功能表如下： （3）74LS194移位寄存器 74LS194是4位双向移位寄存器, 74LS194的最高时钟脉冲为36MHZ，其逻辑符号及引脚排列如下图：
