无主机扩音对讲系统
技
术
方
案
苏州市山友通信技术有限公司
目录
1.系统概述
2.设计依据
3.系统组成、功能及使用方法
4.设备技术参数
5.系统安装
6.设备配置
7.系统连接示意图
8.技术服务
9.质量保证
一、系统概述
苏州市山友通信技术有限公司，为石油化工项目防爆扩音对讲工程。提供一套技术先进、功能完备、扩展性强、操作方便、运行稳定、可靠的防爆扩音对讲设备。
我公司生产的无主机防爆扩音通讯系统，是专门为石油、石化、海上钻井平台等场所提供的专用防爆通讯设备。经过多年的现场使用，证实该设备安全可靠、实用、方便，特别适用于高噪声场所、水尘较大的场所、易燃易爆场所。是找人或下达指令理想的专用防爆通讯设备。
该产品与美国GTC同类产品完全兼容，性能优于国内外制造商生产的同类产品，设备结构紧凑，便于安装。在特殊场合还可采用插接式连接方式，拆装方便。
五通道双向对讲功能，系统容量大，方便现场使用。系统采用分散放大、低电平传输的通信方式，所有话站并联工作，随时可以任意扩充和迁移用户的终端设备。每个通话站独立工作，任何一个出现故障，不影响其余话站的正常通信。呼叫方式除有声音扩音呼叫外，还可配置闪光显示，这样可满足用户在各种不良环境中仍可听（看）见呼叫信息。
该产品是我公司常规产品，对于产品质量，有严格的控制手段，确保每一件都是合格品。产品均经过国家指定检验部门检验，取得国家颁发的防爆合格证书，并通过中国船级社检验，获得船检合格证书。
我公司在全国同行业中，防爆通讯一直是领先的。近二十年来，公司投入大量的资金和人力，综合国内外产品性能特点，首先研发新型程控防爆扩音对讲，并经三年的现场使用，达到设计标准，用户使用满意。
二、设计依据
1．GB3836.1-2000《爆炸性气体环境用防爆电气设备》通用要求
2．GB3836.2-2000《爆炸性气体环境用防爆电气设备》防爆电气设备“d”
3．GB3836.4-2000《爆炸性气体环境用防爆电气设备》本质安全型“i”
4．GB4028-93 外壳防护等级(IP代码)
5．GBJ42-81《工业企业通信设计规范》
6．SHJ28-90《石油化工企业生产装置全厂电信系统和企业管理自动化设计规范》
7．GB50160-92《石油化工企业设计防火规范》（1999年版）
8．GBJ16-87《建筑设计防火规范》（1999年版）
9．GB50058-92《爆炸和火灾危险电力装置设计规范》
三、系统组成、功能及使用方法
无主机扩音呼叫防爆电话机是该系统的主设备，使用者均在此设备上操作。拟找人：拿起手柄，按下呼叫按钮，即可进行扩音呼叫（此时除本机扬声器不响外，其它话机扬声器均发出洪亮的呼叫话音），呼叫完毕，松开呼叫按钮，等待被叫回话。被叫听到主叫喊话后，在系统内任一台电话机上拿起手柄，并旋转通道选择开关，寻找主叫占用的通道进行双方通话。主叫在呼被叫时也可指定回话通道，被叫即可在该通道上回话。
防爆扬声器安装在话站附近，主叫发出的找人信息由此发出，被叫拿起手柄讲话时，扬声器自动闭音。
在联合机柜间设置一台扩音对讲机柜，内置线路均衡器、报警信号发生器、电话接口、电源控制器。为系统提供电源，平衡系统阻抗匹配，为火灾报警系统提供接入扩音对讲系统的接口，以便可接受火警联动控制信号。当系统接受到联动控制信号后，系统可自动由所有扬声器发出预先设定的特殊公共信号。
无主机室内电话机一般安装在控制室，（非防爆场所）功能、操作方法与防爆话机相同。音箱作为室内扩音用。
防爆接线盒作系统线路分线用，可通过该设备进行树型配线。
防雨防尘箱是专为室外或恶劣环境中使用的防爆电话机的配套防护产品，能有效防止雨水和灰尘的侵蚀，保护话机，延长使用寿命。
四、设备技术参数
该系列产品可适用于ⅡB～ⅡC类、T1～T6温度组别的，含有烃类、氮化合物、氧化合物、卤化合物、硫化合物及氢、乙炔、二硫化碳等不同爆炸性气体环境，防护等级IP66，防腐等级WF2，可在较恶劣环境中长期稳定工作。
该系列产品还有用于高噪声、高粉尘及露天风雨环境中的非防爆、防水、防尘型设备，其性能指标、主要技术参数与防爆设备相同，并相互兼容。
4、1 BZD-1型防爆指令电话
BZD-1型防爆指令电话
防爆标志：Exd[ib]ⅡBT6
硅铝合金外壳,表面静电喷涂
进口抗噪音手柄总成，话音清晰
5条通话通道，通话互不干扰
高保真功放，声音洪亮
可在120dB噪音环境中正常工作
可与美国GTC防爆扩音电话机兼容
主要技术参数
工作电压：AC220V(120V)50Hz
电源消耗功率：40W（扩音输出25W时）
工作频率：300～3400Hz
输出功率： 25W
进线口螺纹：G3/4＂
电缆外径：Φ10～Φ14
防腐等级：WF2
防护等级：IP66
重量：7.6Kg
使用环境
环境温度：-30℃～+50℃
相对湿度：≤95%（25℃）
大气压力：80～110Kpa
4、2 HWSK型室内指令电话机
HWSK型室内指令电话机是和扩音呼叫系统配套的非防爆型产品，用在安全区域（如控制室、办公楼等）。产品外型美观、结构合理、性能稳定。其功能与防爆型完全相同。
HWSK-2型室内指令电话机（桌式）
HWSK-1型室内指令电话机（挂式）
4、 3 DYS型防爆扬声器
DYS型防爆扬声器为BZD无主机防爆扩音对讲电话机的配套扬声器，采用
隔爆型防爆方式，适用于石油、化工等含有爆炸气体环境及高粉尘易燃易爆场所。外壳采用硅铝合金铸造,表面静电喷涂，外形美观，安装维修方便，声音清晰宏亮，保真度高。额定功率有5W、10W、15W、25W四种，供不同需求选择。
DYS型防爆扬声器
防爆标志：ExdⅡCT6
主要技术参数
额定功率：5、10、15、25W
阻抗：8Ω、16Ω
响度：＞96dB
频率范围：300～3400Hz
防护等级：IP65
防腐等级：WF2
重量：5.3Kg
进线口螺纹：G3/4＂
电缆外径：Φ10～Φ14
4、4 GZ-2型室内音箱
GZ-2型室内音箱专为室内指令电话机配置的扬声器，外型美观大方，声音清晰、响亮。
主要技术参数
额定功率：5W、15W、
频率范围：300～6000Hz
阻抗：8Ω、16Ω
防护等级：IP65
响度：＞120dB GZ-2型室内音箱
防腐等级：WF2
4.5 JDQ 防爆接线盒
铝合金压铸
金属粉末静电喷涂
G3／4″防爆锁紧出线口
外形尺寸：240×200×100
重量：2.4㎏ JDQ型防爆接线盒
4.6 FCX 防雨防尘箱
不锈钢制作
右手开门
锁紧门手
严格密封
外形尺寸：440×350×182
重量：8.5㎏ FCX型防雨防尘箱
五．系统安装
1．系统安装
系统安装比较简单，具体设备间连接参照系统图。电源接扩音对讲机柜，再由扩音对讲机柜引出并接至各话站，也可根据现场供电条件，分散个别供电。
每个电话站点由一台无主机电话机、一台扬声器组成，各站点间用1根AZVP-2×1.0mm2+12×0.5 mm2专用屏蔽电缆，接入电话机端子板，同时用同规格电缆与上述端子线号对应并接引到下一个电话站点电话机进线即可，也要用接线盒分线。
本站扬声器用AZVP-2×1.0 mm2专用电缆，从电话机内扬声器端子接出，其最大长度应小于50米。
2．安装注意事项
1)本系统防爆设备在室外安装时，应设置在不能直接淋雨的地方，如条件不允许，则应配置防雨防尘箱。
2)系统电缆应单独铺设，尽量避免与动力线及视频、射频信号线放在一起。专用综合电缆电源线屏蔽层应可靠接地，当系统由多个话站组网时，其公共地线应集中在系统的中间位置，这样可防止因地线过长造成绳路间串音。
3)系统对电源的要求比较严格，应尽量避免与大负荷动力线，大型可控硅整流装置，中频电源等电线干扰较大，且谐波较多的电源系统共用。
六、设备配置
七、系统连接示意图
八.技术服务
我公司本着“质量第一、用户至上”的宗旨，对我公司所售产品实行完善周到的服务。
7.1按照用户要求提供符合现场条件的优质产品、按照发货要求打好包装、按照合同签定条款付货，可以提供安装调试服务。
7.2如顾客有要求，可为顾客提供对相关人员的技术培训。
7.3向顾客提供产品使用和改进的必要信息。
7.4定期了解顾客反馈意见和接受顾客投诉，为采取纠正措施提供信息。
7.5本公司由销售部定期对服务的实施情况进行验证，验证的方式为电话验证、回访验证等，由销售部负责做好记录，以备年终总结考核。
九.质量保证
8.1我公司通过ISO9001国际质量体系认证，严格按照程序从事生产、安装、调试、维护等工作。
8.2我公司建立工序卡，责任到人，有完善的奖罚制度。对设计、生产、检验有详细的记录，以备后查。
8.3我公司对售出的产品质量保证期为货到18个月或安装投入使用12个月，以先到日期为准。在质量保证期内，如出现质量问题，我公司在接到报修电话后1个小时内做出答复，24小时内到达现场进行免费维修。
8.4为顾客提供并能使顾客有效获得备品、备件。
8.5定期为顾客维修产品，在接到顾客的维修通知后，省内不超过8小时、省外不超过24小时到达现场。
永金化工有限公司 20万吨/年乙二醇项目 扩音对讲系统 技术协议 买方：永金化工有限公司 设计方：中国昆仑工程公司辽宁分公司 卖方： 2011年10月25日 一、总则 永金化工有限公司（买方）、中国昆仑工程公司辽宁分公司（设计方）与××××××公司（卖方），就永城永金化工有限公司20万吨/年乙二醇装置工业电视的配置、设计、制造、试验及供货等方面进行了充分协商，达成以下技术协议。 本技术协议的文字表达、请购文件、数字表、图纸等互为补充。卖方对所提供设备的完整性负责。本技术协议经各方代表签字，作为商务合同的技术附件，与商务合同具有同等法律效力。所有本技术协议未提及事宜，通过三方协商并以书面形式加以确认，作为协议的补充，与本协议具有同等的法律效力。 1.1本技术规格书适用于永金化工年产20万吨乙二醇项目的扩音对讲系统，满足其提出设备的功能设计、结构、性能、安装和调试等方面的技术要求。 1.2 本技术规格书提出的是最基本的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规格书和工业标准的优质产品。 1.3 卖方应提供以下资质文件：
（1）制造和销售扩音对讲设备的营业执照。 （2）防爆合格证（用于爆炸和火灾危险环境的设备）。 （3）防护等级检验报告 （4） IS9001认证证书 （5）其它资质证书 1.4 卖方执行有关中华人民共和国国家标准及有关行业标准。有矛盾时，按较高标准执行。 1.5 本工程为交钥匙工程，卖方负责设备的供应、运输、施工、安装、调试等，调试完成后卖方把完整的系统交于买方。 二、设计环境 最大相对湿度平均相对湿度 历年最高温度历年最低温度 年平均温度 最高大气压力最低大气压力 设计大气压力 最大风速主导风向 年平均风速 10分钟内最大降雨量小时最大降雨量 12小时最大降雨量 土壤标准冻深最大积雪深度 土壤最大冻深雪压 装置现场抗震设防烈度 三、适用标准 卖方所提供的扩音对讲系统，应满足指定的设计条件，按国际公认的工业标准及制造商标准进行设计制造。施工依据相应的施工规范。 GB3836.1-2000 《爆炸性气体环境用防爆电气设备通用要求》 GB3836.2-2000 《爆炸性气体环境用防爆电气设备隔爆型电气设备“d”》 GB50058-92 《爆炸和火灾危险电力装置设计规范》 CEC562：92 《工业企业扩音通信系统工程设计规范》
目 次 前言 (2) 1 范围 (3) 2 总则 (3) 3 系统设计 (3) 4 主要设备 (3) 5 电源及接地 (4) 6 线路敷设要求 (4)
前言 本标准是根据《关于中国石化工程建设标准研究与编制项目启动会议纪要》（集团公司[2006]第1号）编制的。 本标准共分7章。 本标准主要内容有： 扩音对讲系统的总则、系统设计、主要设备、电源及接地、线路敷设要求。 主编单位：中国石化工程建设公司 参编单位：中国石化集团洛阳石油化工工程公司 中国石化集团上海工程有限公司 中国石化集团宁波工程有限公司 中国石化集团南京设计院 主要起草人：张 欢 于文迅 黄步余 本标准于2008年首次发布。
1 范围 本标准规定了扩音对讲系统设计的原则、内容和技术要求。 本标准适用于中国石化新建石油炼制、石油化工建设项目中扩音对讲系统的设计。 2 总则 2.1 扩音对讲系统可分为无主机分散放大式和有交换主机集中放大式，设计应根据实际工程需要进行方案选择。 2.2 扩音对讲系统应具有抗噪性能强、使用简便、通话接续速度快、维护工作量小的特点。 2.3 扩音对讲系统的技术方案和设备选型应以项目近期建设为依据，适当考虑项目远期扩建发展的需要。 3 系统设计 3.1 系统组成 3.1.1 下列情况宜设置扩音对讲系统： a） 噪声级超过70dB(A)的场所； b） 生产操作岗位间联系频繁的场所； c） 控制室操作人员与流动巡检人员间联系频繁时。 3.1.2 分散式扩音对讲系统可由扩音对讲电话机、扬声器、放大器、均衡器、电源装置、信号发生器、语音接口、接线盒及电缆组成。 3.1.3 集中式扩音对讲系统可由交换主机（包括电源、接口卡、放大器等）、扩音对讲电话机、扬声器、接线盒及电缆组成。 3.2 系统功能 3.2.1 扩音对讲系统应具备广播呼叫和通话功能。 3.2.2 扩音对讲系统应能满足系统内多个用户同时通信的需求。 3.2.3 系统内用户通话时，通话应不通过扬声器系统向外广播。 3.2.4 在非正常条件下，如系统中某个话站或某处电缆出现故障时，整个系统应仍能运行。 3.2.5 扩音对讲系统应配备外部通信接口，可实现与有线电话系统、无线通信系统和火灾自动报警系统联网功能，并设置优先级。 3.2.6 扩音对讲系统应根据装置生产控制及管理的组合方案配置成多个系统单元。各系统宜独立运行，必要时，应能实现不同系统单元间的组呼或群呼功能。 4 主要设备 4.1 扩音对讲电话机 4.1.1 扩音对讲电话机应具有呼叫和通话开关，话机应具有自动消除噪音的功能。 4.1.2 扩音对讲电话机应根据工艺要求设置，室外场所两台话机之间的距离不宜超过50m。 4.1.3 扩音对讲电话机安装高度宜为中心距地坪1.3m～1.5m，并面向操作通道，背向噪声源。 4.2 扩音对讲扬声器放大器 4.2.1 放大器应配合单独的扬声器使用，实现扬声器的广播功能。 4.2.2 放大器的防护、防爆等级应满足使用场所的需要的设备。 4.2.3 现场安装的放大器其安装高度宜为中心距地坪1.3m～1.5m，并设于易于检修的位置。 4.3 扬声器
无主机扩音对讲系统 技 术 方 案 市山友通信技术
目录 1.系统概述 2.设计依据 3.系统组成、功能及使用方法 4.设备技术参数 5.系统安装 6.设备配置 7.系统连接示意图 8.技术服务 9.质量保证
一、系统概述 市山友通信技术，为石油化工项目防爆扩音对讲工程。提供一套技术先进、功能完备、扩展性强、操作方便、运行稳定、可靠的防爆扩音对讲设备。 我公司生产的无主机防爆扩音通讯系统，是专门为石油、石化、海上钻井平台等场所提供的专用防爆通讯设备。经过多年的现场使用，证实该设备安全可靠、实用、方便，特别适用于高噪声场所、水尘较大的场所、易燃易爆场所。是找人或下达指令理想的专用防爆通讯设备。 该产品与美国GTC同类产品完全兼容，性能优于国外制造商生产的同类产品，设备结构紧凑，便于安装。在特殊场合还可采用插接式连接方式，拆装方便。 五通道双向对讲功能，系统容量大，方便现场使用。系统采用分散放大、低电平传输的通信方式，所有话站并联工作，随时可以任意扩充和迁移用户的终端设备。每个通话站独立工作，任何一个出现故障，不影响其余话站的正常通信。呼叫方式除有声音扩音呼叫外，还可配置闪光显示，这样可满足用户在各种不良环境中仍可听（看）见呼叫信息。 该产品是我公司常规产品，对于产品质量，有严格的控制手段，确保每一件都是合格品。产品均经过国家指定检验部门检验，取得国家颁发的防爆合格证书，并通过中国船级社检验，获得船检合格证书。 我公司在全国同行业中，防爆通讯一直是领先的。近二十年来，公司投入大量的资金和人力，综合国外产品性能特点，首先研发新型程控防爆扩音对讲，并经三年的现场使用，达到设计标准，用户使用满意。
课程名称：单片机原理 实验题目：无线话筒扩音系统院系班级：XXXXXX 姓名：XXX 学号：xxxxxxxx
目录 摘要 (3) 一、系统结构 (3) 1模拟调频发射模块的论证与选择 (3) 2 主控MCU的论证与选择 (4) 3音频接收模块的论证与选择 (4) 二、系统理论分析与计算 (4) 1话筒模块三极管的分析 (4) 2电源模块分析 (4) 3 FM锁相环发射电路分析 (5) 三. 电路与程序设计 (6) 1 电路设计 (6) 2 程序设计 (8) 四、测试方案与结果 (8) 五、程序 (8)
摘要 无线话筒扩音系统为在两节1.5V干电池供电的情况下，采用模拟调频的方式，在88MHz～108MHz范围内实现音频的无线传输。本系统由话筒，BH1415调频发射模块，单片机控制模块，收音机接收模块，功率放大和混音器模块，电源模块组成。音频由驻极体话筒采集，在经过放大后，输入BH1415进行预加重和限幅，频率调制发射模块是用变容二极管直接调频，再通过50cm天线发射出去。无线话筒的频率由矩阵按键直接设置，并通过LCD屏幕进行人机交互的显示。 关键词：无线话筒、BH1415、模拟调频发射、混音扩声 一、系统结构 本系统硬件部分主要包括STC89C52控制模块、声音采集模块，BH1415调频发射模块、直流升压供电模块、接收模块、液晶显示模块。声音采集模块使用驻极体话筒将声音信号转化为电信号，在BH1415中进行预加重和限幅后控制变容二极管调频，其中心频率由51单片机控制，并有锁相环进行频率稳定，经晶体管9018进行放大后发射出去。接收模块使用两台收音机改制，通过TDA2030进行音频放大，无线话筒电源采用2节1.5V 干电池通过3V升5V电源模块驱动，并有LCD显示。 1模拟调频发射模块的论证与选择 方案一：使用分立元件组装调频发射模块，虽然可采用的电路很多，各种指标均可通过改善电路达到要求，灵活性非常大，但电路复杂，参数难以调节，不利于模块 的搭建和调试。 方案二：使用BA1404调频立体声发射集成电路，此电路将立体声调制、FM调制和RF 放大器等功能集成在一个芯片上。仅仅需要很少的外围元件就能获得良好的立 体声调频信号。其对于一般的调频发射已经够了，但由于缺少锁相环电路，容 易跑频，且额外增加的锁相环电路较为复杂，难以调试。 方案三：采用BH1415调频立体声发射集成电路，此集成电路除了有BA1404所拥有的功能外，还具有锁相环电路，使得其中心频率高度稳定，且发射频率可在88MHz 到108MHz范围内任意可调。 综合以上三种方案，选择方案三。

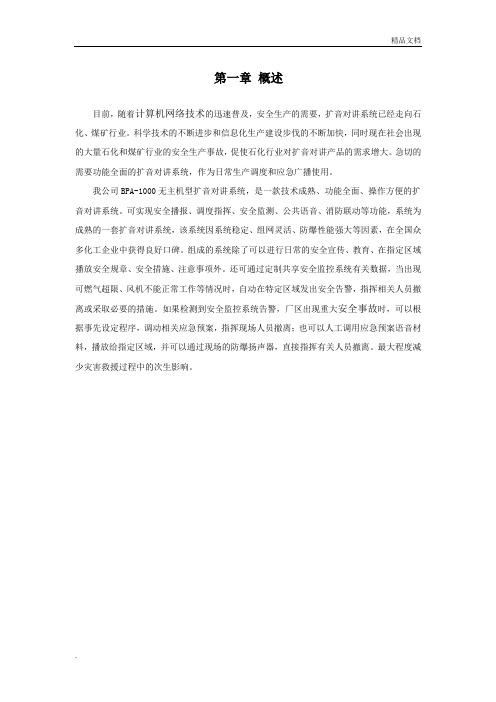

第一章概述 目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。 我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。最大程度减少灾害救援过程中的次生影响。
