地形图基本知识答案

7 地形图的基本知识

一、填空题：

1.地球表面自然形成或人工构筑的有明显轮廓的物体称为地物。

2.地球表面的高低变化和起伏形状称为地貌。

3.地形分为地物和地貌，仅表示地物平面位置的图，称为地物图，二

者同时表示的图，称为地形图。

4.供测图、读图和用图的专门统一符号注记规范叫《地形图图式》。

5.地形图上任意线段的长度与它所代表的地面上实际水平长度之称为地形图的比例

尺。

6.在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。

7.若知道某地形图上线段AB的长度是2cm,而该长度代表实地水平距离为20m,则该

地形图的比例尺为_1：1000___,比例尺精度为__0.1m_。

δ

8.图上0.1mm所代表的实地水平距离称为比例尺精度，大小为M

?

=1.0表示。

9.地形图的分幅方法有梯形分幅和矩形分幅。前者用于国家基本图的分幅，后者

则用于工程建设大比例尺图的分幅。

10.大比例尺地形图常用正方形分幅或矩形分幅，图幅大小为50cm×

50cm图幅和40cm×50cm图幅。

11.地球表面自然起伏的状态称为地貌，用等高线法表示

12.地面上高程相等的相邻点所连成的闭合曲线称为等高线。

13.相邻两条高程不同的等高线之间的高差，称为等高距，用h符号表示

14.相邻两条等高线之间的水平距离，称为等高线平距，用d符号表示。

15.同一幅地形图上,按基本等高距测绘的等高线,称为首曲线;每各四条首曲线或

倍等高距加粗描绘的手等高线,称为计曲线。

16.等高线密集表示地面的坡度陡，等高线稀疏表示地面的坡度平缓，间

隔相等的等高线表示地面的坡度均匀。

17.在地形图上量得A点的高程HA=85.33m，B点的高程HB=61.87m，两点间的水平

距离DAB=156.40m，两点间的地面坡度i= -0.15 。

二、名词解释：

1、山脊线----山脊的最高点连线称为山脊线，山脊线又称为分水线。

2、山谷线----山谷中最低点的连线称为山谷线，山谷线又称为集水线。

3、地性线----山脊线和山谷线合称为地性线。

4、地籍图-----和地形图一样，是一种专题地图。它是以土地权属界线、面积、质量、利用现状为主要内容的地图。它不仅要反映地籍要素以及与地籍有密切关系的地物，还要适当反映其他与土地管理和利用有关的内容。它是国家土地管理的基础性资料，具有法律效力；是土地登记、发证和收取土地税的重要依据。

三、选择题(把正确的答案填入括号内)

1.比例尺精度的作用有( A B)。

A. 确定测图时测量实地距离应准确的程度

B. 确定测图比例尺

C. 只有A选项

D. 只有B选项

2.根据地物大小及描绘方法的不同，地物符号可分为（ABCD）。

A. 比例符号

B.半比例符号

C. 非比例符号

D. 地物注记

3.地物注记包括( ABC）。

A. 文字注记

B. 数字注记

C. 符号注记

D. 字母注记

4.等高线表示地貌时，可以表示出( ABC )。

A.地面的起伏状态

B. 地面的坡度

C. 地面点的高程

D.以上都不是

5.等高线可以分为( ABCD )

A. 首曲线

B. 计曲线

C. 间曲线

D. 助曲线

6.1：50000比例尺地形图的比例尺精度是（ C ）

A、0.5m

B、1.0m

C、5.0m

D、1.5m。

7.在同一幅地形图上（B）

A、高程相等的点必在同一条等高线上，

B、同一条等高线上的各点其高程必相等，

C、各等高线间的平距都相等，

D、所有的等高线都在图内形成闭合曲线。

8.地形图的比例尺用分子为的分数形式表示。则（D）

A、分母大，比例尺大，表示地形详细,

B、分母小，比例尺小，表示地形概略

C、分母大，比例尺小，表示地形详细,

D、分母小，比例尺大，表示地形详细

9.1：500的比例尺，是：（A）

A、大比例尺

B、小比例尺

C、中比例尺

D、特大比例尺

10.在等高线的分类中，高程为五倍基本等高距的等高线是（B）

A、基本等高线

B、加粗等高线

C、半距等高线

D、辅助等高线

四、判断题：（正确的在括号内打√，打错误的打×）

（√）1、地形图比例尺无单位，应注记在南图廓外下方正中央位置。

（√）2、数字或分数比例尺的大小与分母成反比。

（√）3、同一张图纸上数字或分数比例尺没有图示比例尺精度高。

（√）4、内图廓线是图幅大小的实际边界线，外图廓线是装饰线。

（√）5、接合图表是表示该幅图与相邻图幅的位置关系，供查找相邻图幅时使用。（√）6、比例尺愈大，表示地形变化的状况愈详细，精度也愈高；反之愈粗略，精度也愈低。

（√）7、矩形图幅的编号，一般采用该图幅西南角的x坐标和y坐标以公里为单位，之间用连字符连接。

（√）8、非比例符号的定位点和定位线随地物而有异，在测绘、读图及用图时应当按规范要求进行。

（√）9、比例符号和非比例符号的划分是相对的，要依据测图比例尺和实物轮廓的大小而定。

（√）10、地面坡度是地面上两点间的高差与两点间的实地水平距离之比。

（√）11、同一幅地形图上，等高距不变，等高线平距越大，坡度越小；反之，坡度越大。

（×）12、等高距大小的选定，主要取决于地面的起伏情况和测图的比例尺。（√) 13、地形图上，山头和洼地的等高线形态相似，而高程大小注记顺序相反。（√）14、首曲线表示不完整的地貌形态,可以用间曲线和助曲线来进一步表示。（√）15、同一条等高线上的点，高程一定相等,而高程相等的点，不一定在同一条高线上。

（×）16、比例尺的分母愈大，则图形表现得愈大愈清楚，称大比例尺。

（√）17、地籍图一般只测定地物的平面位置，一般不表示地貌。但在特殊情况下，如平地突起的陡山，则采用地理名称与高程点注记相配合的形式来表示。

（√）18、山脊等高线表现为一组凸向低处的曲线。

（√）19、山谷等高线表现为一组凸向高处的曲线。

（×）20、山头与洼地的等高线都是一组闭合曲线，但它们的高程注记不同。内圈等高线的高程注记大于外圈者为洼地；反之，小于外圈者为山头。

五、简答题：

1、什么是地图？什么是地形图？

答：按一定法则，在平面上表示地球表面各种自然现象和社会现象的图通称地图。按内容，地图可分为普通地图和专题地图。

地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。

2、什么是地形图的比例尺？比例尺有哪些种类？

答：地形图上任意线段长度与地面上相应线段的实际水平长度之比，称为地形图比例尺。

比例尺有数字比例尺和图示比例尺。

3、什么是比例尺的精度？它在测绘工作中有何用途？

答：通常把图上0.1mm 所表示的实地水平长度，称为比例尺的精度。

（1）、根据比例尺的精度，可以确定在测图时量距应准确到什么程度；

（2）、根据比例尺的精度，可以确定测图比例尺。

4、什么是地物、地貌、地形？地形图上表示地貌、地物的方法？地物符号按特性和大小的分类类型？

答：地面上的道路、河流，岩层等称为地物，地面上高低起伏的状态称为地貌，地物和地貌统称地形。

用等高线表示地貌；

表示地物的符号有：1．比例符号 2.非比例符号3．注记符号4．半比例符号。

5、什么是等高线？什么是等高距？什么是等高线平距？

答：等高线是地面上高程相等的点所连接而成的连续闭合曲线；

等高距是相邻等高线之间的高差；

相邻等高线之间的水平距离称为等高线平距。

6、何谓坡度？在地形图上怎样确定两点间的坡度？

答：坡度是地面上两点间的高差与其水平距离之比，用i 表示，%100%100?=??=D

h M d h i 6、什么是首曲线、计曲线、间曲线和助曲线？

答：在同一幅图上，按规定的等高距描绘的等高线称为首曲线，也称基本等高线 为了读图方便，凡是高程能被5倍基本等高距整除的等高线加粗描绘，称为计曲线。

当首曲线不能显示地貌特征时，按二分之一基本等高距描绘的等高线称为间曲线。

有时为了显示局部地貌的需要，可以按四分之一基本等高距描绘的等高线称为助曲线。

7、等高线有哪些特性？

答：等高线的特性有：

1．同一条等高线上各点的高程相等；（等高程性）

2．等高线是闭合曲线，如不在本图幅内闭合，则必在图外闭合；（闭合性）

3．除在悬崖或绝壁处外，等高线在图上不能相交或重合；（非交性）

4．等高线的平距小，表示坡度陡，平距大，表示坡度缓；（密陡稀缓性）

5．等高线与山脊线、山谷线成正交。（正交性）

六、计算题：

1、试计算施测实地面积约为2 Km2的地形图，需要1：500、1：2000比例尺正方形图幅各多少幅？

解、（1）、50cm×50cm正方形图幅最常用，一幅1：500的图幅实地面积为：（500*50cm）*（500*50cm）=625000000 cm2=62500 m2=0.0625 Km2

所以2 Km2需要1：500的图幅是2/0.0625=32幅

（2）、同理2 Km2需要1：2000的图幅是2幅

2、试计算测1：500比例尺的地形图时，测量实地距离时应当精确到多少？若要求把地面上0．2m以上的地物在地形图上表示出来，应选定多大的测图比例尺？

解、（1）、由比例尺精度概念得，应当精确到D=500*0.1mm=0.05m

（2）、同理0.1mm/0.2m=1/2000或1：2000

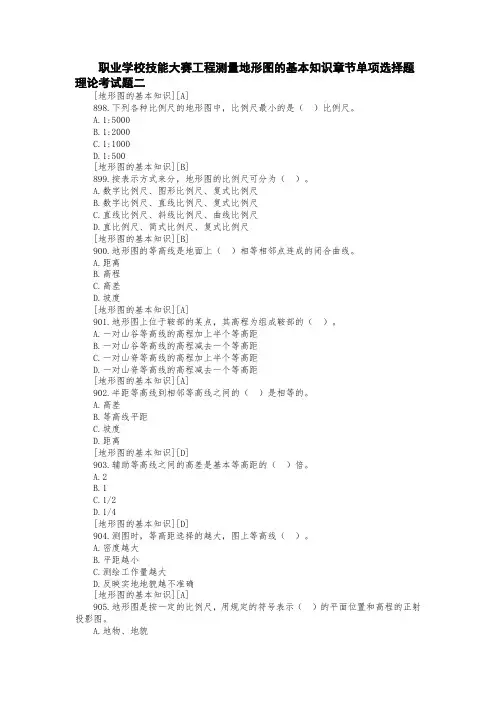

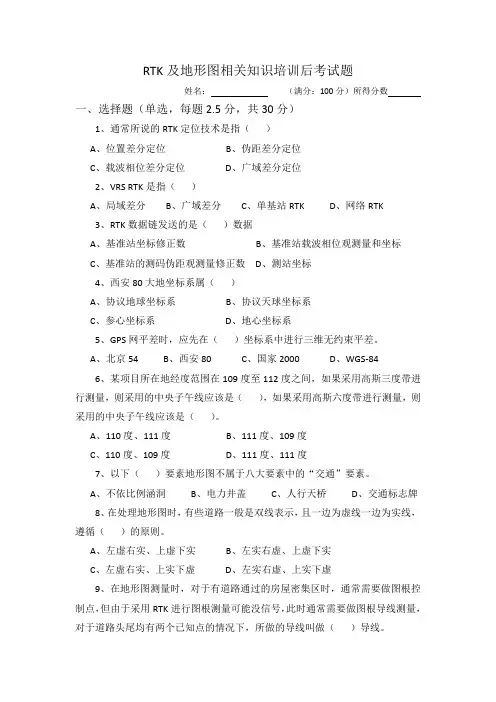

地形图基础(试题及答案) (1)

地形图基础考试题 一、填空题（每空1分，共20分） 1、山脊的最高棱线称为( )。 2、山谷内最低点的连线称为( )。 3、对于成带状的狭长地物,如道路,电线,小河等其长度可依比例尺表示,宽度不能依比例尺表示,这种符号称( )。 4、由山顶向某个方向延伸的凸棱部分称为( )。 5、垂直的陡坡称为( )。 6、地形图上主要采用的等高线种类有( )、( )、( )、( )。 7、根据地物的形状大小和描绘方法的不同,地物符号可分为( )符号,( )符号,( )符号和( )。 8、相邻等高线间的水平距离,称为( )。 9、地形图的分幅可分为两种,一种是( )，另一种是( )。 10、手持式GPS在林业上的应用有( )、( )、( )、( )。 二、选择填空题（每题1分，共47分） 1．读下面经纬网图和等高线图，判断( ) A．甲图全部在西半球，乙图在北半球 B．甲图比例尺较乙图大 C．甲图实际范围比乙图大 D．甲图实际坡度较乙图大 2．下图中虚线或字母表示地形部位。下列选 项中，地形部位名称排序与图序相符的是( ) A．①山谷②山脊③鞍部④山顶 B．①山谷 ②山谷③山顶④鞍部 C．①山谷②山脊③山顶④鞍部 D．①山脊②山脊③山顶④鞍部 3．对下列比例尺相同的等高线地形图，判断正确的是( ) A．坡度由大到小为BEDCA B．坡度由大到小为BDECA C．坡度由大到小为ACDBE D．坡度由大到小为EBDCA 4．下图是等高距相同的四幅地形图，有关a、b、c、d四处坡度大小的说法，正确的是( ) A．a>c>d>b B．a=b=c=dC．b>d>c>a D．无法确定 5．读我国东部某地等高线示意图，图中等高线所示高度分别为100米、200米、300米、400米，图中城镇与H地的相对高度的最大值为h，则h为( ) A．199

地形图测绘注意要点和基本知识120409

地形图测绘注意要点和基本知识 按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。按内容，地图可分为普通地图及专题地图。普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。本章主要介绍地形图，它是普通地图的一种。地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。 第一节地形图的比例尺 地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。 一、比例尺的种类 1．数字比例尺 数字比例尺一般用分子为1的分数形式表示。设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为 式中M为比例尺分母。当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。 比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。建筑类各专业通常使用大比例尺地形图。按照地形图图式规定，比例尺书写在图幅下方正中处， 2．图示比例尺 为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又

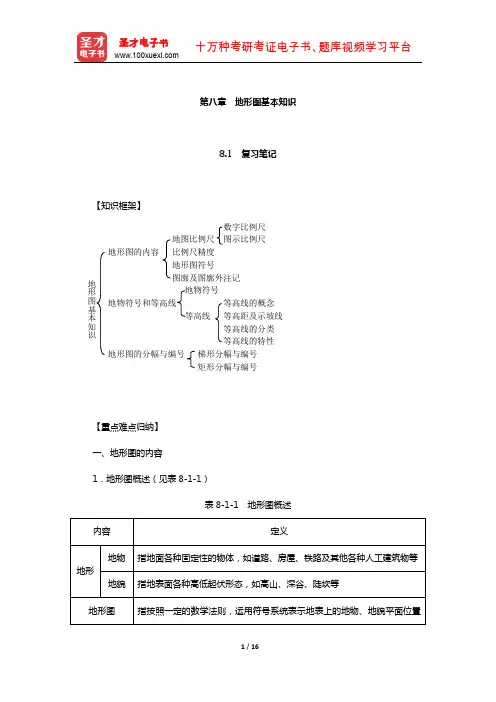

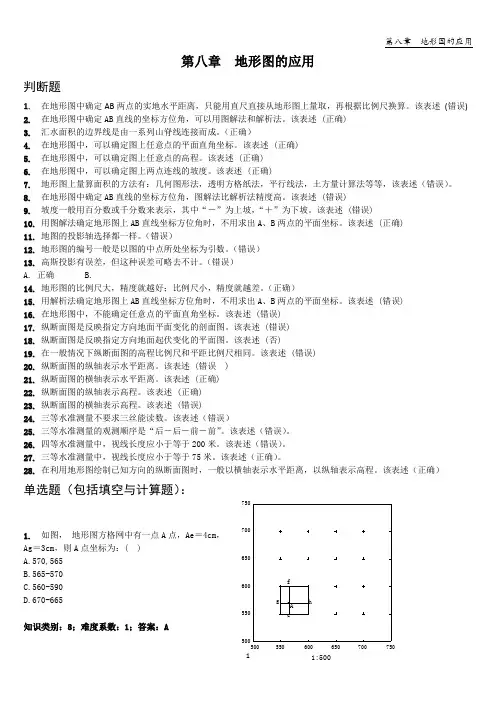

地形图的基本知识讲解

第七章地形图的基本知识 主要内容和重点：本章主要介绍了大比例尺地形测图中地物、地貌的表示方法。重点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高线表示基本地貌、地貌特征点、地貌特征线。 7．1 地图、平面图和地形图 将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面，得到的图形保持了与地面实体的相似性。如果不是投影在椭圆体表面，而是投影在平面上，则必须采用特殊的方法才能使变形限制在一定的范围内。这种特殊的制图方法称为地图投影。若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。 对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。工程上所指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。如果图上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图便称为地形图(图7—1)。 图7—1 1：2000地形图

7．2 比例尺 地面上的地物或地貌(高低起伏的地表情况)在平面上的投影，不可能按其真实的大小绘在图上，而是将其缩小。经缩小后，地形图上直线的长度与其地面上相应直线的水平距离之比称为地形图的比例尺。 设在地形图上直线的长度为l ，在地面上相应直线的水平距离为L ，则地形图的比例尺为 L l M =1 （7.1） 比例尺通常将分子化为1表示，M 为比例尺的分母，即 l L M = 如5001，10001，100001 等。假设某直线在地面上水平距离为92m ，而量出该直线在地形图上长度为4.6 cm ，则地形图的比例尺为 2000 192006.41==M 以分数表示的比例尺称为数字比例尺。数字比例尺的分母表示地面水平距离在图上缩小的倍数。比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。工程建设上，使用较多的是 5001，10001，20001，50001， 10000 1地形图，通常称这些比例尺地形图为大比例尺地形图；250001，500001，1000001称为中比例尺地形图；而500000 1，10000001， 等则称为小比例尺地形图。所谓比例尺的大小，是当一种比例尺与另一种比例尺相比较时，如某一种比例尺在图上对同一地物所画出的图形比较大，则该比例尺为较大的比例尺。 数字比例尺给我们一种缩小程度的概念，地面上的长度经过计算后才能得到图上的长度，这当然感到不便。但在实际工作中，常使用三棱比例尺直接在图上量得某直线的长度，使用上既方便又迅速。 通常认为人们的肉眼能在地形图上分辨出的最短距离为0.1 mm ，因此，地形图上0.1 mm 所代表的实地长度称为比例尺的精度。根据比例尺的精度，可以确定在地面上测量距离时应该准确到什么程度。例如测绘 10001地形图时，测量距离的精度只需0.1 m ，因为地面0.l m 在1000 1地形图上便是0.1 mm ，而地面小于0.1 m 的长度即使测量了，地图上也表示不出来。反过来，根据比例尺精度也可算出要在地形图上表示出某段距离应采用的比例尺。例如要求在图上能表示出0.5 m 长度的物体，则所用的比例尺不应小于

地形图基础知识

地形图基础知识 一、 地形图的基本组成 一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。 1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。 2、图号：即地形图的编号。由地形图所处的经纬度范围所决定。一般放在图名下方。 3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。 一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：100000、1：200000等。 4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬 50°10′。 外图括用粗实线表示，与内图括平行，用图有二。一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。 5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。 6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。 坡度尺用法：用卡规卡住要量坡度的两点，在坡度尺上去比对，读出相应的坡度即可。 7、三北方向线：绘制在坡度尺旁边，用来形象的表示三个北方向之间的偏差。其中带五角星的线为地理子午线（经线），星的位置就是地理北也叫真北，带箭头的线为磁子午线，箭头即磁北方向，另一个带叉的线就是坐标纵线，即坐标北方向。 磁偏角：磁北与正北的夹角叫磁偏角，如罕达汽幅1：50000图上磁偏角为11°08′，以正北为准，磁北偏于正北西侧叫西偏，否则叫东偏。 子午线收敛角：正北（地理子午线北）与坐标北（中央子午线的北）的夹角叫子午线收敛角，以正北为准，也有西偏和东偏之分，坐标北偏于正北之西交西偏，如罕达汽幅1：50000图上子午线收敛角为西偏2°12′。 磁坐偏角：即磁北与坐标北的夹角，以坐标北为准，磁北偏于坐标北西侧叫西偏。如罕达汽幅1：50000图上磁坐偏角为西偏8°56′。因为图上用的最多的是坐标线，量方位经常用罗盘，所以磁坐偏角是最重要的参数。

地形图基本常识

地形图基本知识 作者：佚名文章来源：本站原创点击数：2646 更新时间：2007-7-31 11:52:12 （1）地形图基本知识 今天我们共同学习军事地形学的基本知识，主要学习五个方面： （2）一是基本概念；二是地形图比例尺及图上距离的量算；三是点的坐标及其量读；四是方位角、偏角的量读及换算；五是地貌的表示、识别与判读。 下面我们学习第一个问题。 （3）一、基本概念 （4）地图是按一定的法则，有选择地在平面上表示地球上的若干现象的图（地图，是地球表面自然和社会现象的缩写图）。它具有严格的数学基础、完整的符号系统、文字注记，并根据不同用图的目的和用图层次的需要，对所表示的内容进行了有原则的取舍及综合。 （5）地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称。前者称为地貌，如山地、丘陵、平原；后者称为地物，如道路、房屋、河流和森林等。所以地形是地貌和地物的总称。 地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。 （6）地图按其内容可分为普通地图和专题地图。 （7）普通地图是综合反映地表物体和自然、社会现象一般特征的地图。它以相对均衡的详细程度表示自然地理要素（地貌、土质、水系、植被）和社会经济要素（居民地、道路网、行政区划分）。它广泛地用于经济建设、国防建设、军队作战训练和科学文化教育等方面，而且还可以作为编制专题地图的地理底图。 （8）专题地图，又称“专门地图”或“主题地图”，简称专题图。它是根据专业方面的需要，突出反映一种或几种主题要素的地图。如军事交通图、军事部署图、野战医院分布图等。 （9）二、地形图比例尺及图上距离的量算 （10）（一）、地形图比例尺 1、定义 地形图比例尺是图上线段长与实地相应线段水平距离之比。设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M称为比例尺分母，表示缩小的倍率。为了明显地看出缩小倍率，规定分子以1表示。 （11）2、比例尺的形式 地形图上有两种比例尺：数字比例尺和直线比例尺。 数字比例尺是以数字显示比例关系的比例尺形式，如：1：5万、1：50000等，数字比例尺的优点是比例关系明确，根据公式能方便地依比例尺进行图上长或实地长的计算。L=l*M、l=L/M。 直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。直线比例尺由尺头和尺身组成。从0分划向左的部份为尺头，尺头全长为1厘米，并将其等分为10个分划，每一分划的分划值为1毫米；从0分划向右的部份为尺身，尺身亦按1厘米一个刻划。尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。如图： 3、地形图的分类和用途 （1）分类 （12）按地形图的比例尺分类： 大比例尺地形图：比例尺大于1：5万（含）的地形图； 中比例尺地形图：1：10万和1：25万比例尺地形图； 小比例尺地形图：1：50万和1：100万比例尺地形图。 （13）按用途分类

地形图基本知识及大比例尺地形图测绘(精心制作完整版)

地形图基本知识及大比例尺地形图测绘 地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。 一、地形图和比例尺 1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。 平面图：只表示平面位置，不反映地貌形态 地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。 我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。 2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有 M D d 1= （2）．比例尺种类： a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺； b ．图式比例尺：直线比例尺和复式比例尺； c ．工具比例尺：分划板、三棱尺。 （3）．比例尺精度 a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ?mm 1.0，称为比例尺精度。 b ．意义与作用： ○ 1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。反之，根据图上表示实地的最短长度，可以推算测图比例尺。例如，欲表示实地最短线段长度为0.5 m ，则测图比例尺不得小于1:5000。 ○ 2．取舍； ○ 3．根据甲方要求确定比例尺大小和精度要求。比例尺愈大，采集的数据信息愈详细，精度要求就愈高，测图工作量和投资往往成倍增加，因此使用何种比例尺测图，应从实际需要出发，不应盲目追求更大比例尺的地形图。 二．地形图要素介绍 1．数学要素：比例尺，方格网（公里网），分幅，编号 a ．比例尺 b ．方格网（公里网）：在绘制大比例尺地形图时，先要建立方格网，以10cm*10cm 绘制，当比例尺为中比例尺或小比例尺时，则绘制2cm*2cm 网格，这时称为公里网

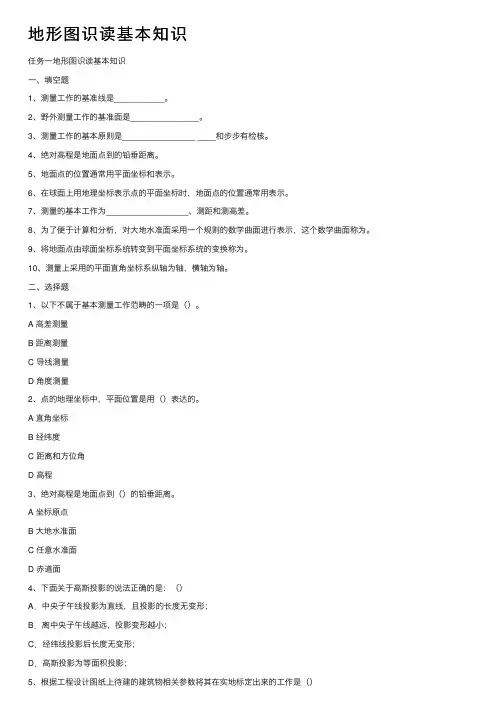

地形图识别基础知识.

地形图识别基础知识 一、地形图的含义 地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用特定的方法按一定比例缩绘而成的。它是地面上地形和地物位置实际情况的反映。 二、地形图的图外注记 1、图名：图名通常是用图内最重要的地名来表示。从图名上大致可判断地形图所在的范围。 2、图号：根据地形图分幅和编号方法编定。 ①1：100万，纬差4°，经差6°； ②1：10万，纬差20′，经差30′； 一幅1：100万地形图可分成12×122=144幅1：10万地形图。 ③1：1万，纬差2′30″，经差3′45″；一幅1：10万地形图可分8×8=64幅1：1万地形图。如：G-49-126-（45） 3、接图表：标示本图幅与相邻图幅的关系。 4、图廓：地形图边界，内有经纬度和纵横坐标（公里网）。 5、比例尺：地形图上任意一线段的长度与地面上相应线段的水平距离之比。 1 ?数字比例尺：如：1：10000， 10000 ?图示比例尺：标上一个基本单位长度所表示的实地距离。 6、地形图的方向：一般地形图方向为上北下南，右东左西。 三.地物符号 地形图中各种地物是以不同符号表示出来的，有以下三种： （1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。 （2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。 （3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。 （4）地物注记用文字、数字或特有符号对地物加以说明。如地物名称、江河流向、森林类别等。

最新地形图基本知识答案

7 地形图的基本知识 一、填空题： 1.地球表面自然形成或人工构筑的有明显轮廓的物体称为地物。 2.地球表面的高低变化和起伏形状称为地貌。 3.地形分为地物和地貌，仅表示地物平面位置的图，称为地物图，二 者同时表示的图，称为地形图。 4.供测图、读图和用图的专门统一符号注记规范叫《地形图图式》。 5.地形图上任意线段的长度与它所代表的地面上实际水平长度之称为地形图的比例 尺。 6.在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。 7.若知道某地形图上线段AB的长度是2cm,而该长度代表实地水平距离为20m,则该地 形图的比例尺为_1：1000___,比例尺精度为__0.1m_。 δ 8.图上0.1mm所代表的实地水平距离称为比例尺精度，大小为M =1.0 ?表示。 9.地形图的分幅方法有梯形分幅和矩形分幅。前者用于国家基本图的分幅，后者 则用于工程建设大比例尺图的分幅。 10.大比例尺地形图常用正方形分幅或矩形分幅，图幅大小为50cm× 50cm图幅和40cm×50cm图幅。 11.地球表面自然起伏的状态称为地貌，用等高线法表示 12.地面上高程相等的相邻点所连成的闭合曲线称为等高线。 13.相邻两条高程不同的等高线之间的高差，称为等高距，用h符号表示 14.相邻两条等高线之间的水平距离，称为等高线平距，用d符号表示。 15.同一幅地形图上,按基本等高距测绘的等高线,称为首曲线 ;每各四条首曲线或 倍等高距加粗描绘的手等高线,称为计曲线。 16.等高线密集表示地面的坡度陡，等高线稀疏表示地面的坡度平缓，间 隔相等的等高线表示地面的坡度均匀。 17.在地形图上量得A点的高程HA=85.33m，B点的高程HB=61.87m，两点间的水平距 离DAB=156.40m，两点间的地面坡度i= -0.15 。 二、名词解释： 1、山脊线----山脊的最高点连线称为山脊线，山脊线又称为分水线。 2、山谷线----山谷中最低点的连线称为山谷线，山谷线又称为集水线。 3、地性线----山脊线和山谷线合称为地性线。 4、地籍图-----和地形图一样，是一种专题地图。它是以土地权属界线、面积、质量、利用现状为主要内容的地图。它不仅要反映地籍要素以及与地籍有密切关系的地物，还要适当反映其他与土地管理和利用有关的内容。它是国家土地管理的基础性资料，具有法律效力；是土地登记、发证和收取土地税的重要依据。 三、选择题(把正确的答案填入括号内) 1.比例尺精度的作用有( A B )。

地形图基础知识

地形图基础知识 一、地形图的基本组成 一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。 1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。 2、图号：即地形图的编号。由地形图所处的经纬度范围所决定。一般放在图名下方。 3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。 一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：100000、1：200000等。 4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分

别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。 外图括用粗实线表示，与内图括平行，用图有二。一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。 5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。 6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。 坡度尺用法：用卡规卡住要量坡度的两点，在坡度尺上去比对，读出相应的坡度即可。 7、三北方向线：绘制在坡度尺旁边，用来形象的表示三个北方向之间的偏差。其中带五角星的线为地理子午线（经线），星的位置就是地理北也叫真北，带箭头的线为磁子午线，箭头即磁北方向，另一个带叉的线就是坐标纵线，即坐标北方向。 磁偏角：磁北与正北的夹角叫磁偏角，如罕达汽幅1：50000图上磁偏角为11°08′，以正北为准，磁北偏于正北西侧叫西偏，否则叫东偏。

地形图基本知识

地图学基础知识 1．什么是地图？ 地图是按照一定的法则,有选择地以二维或多维形式与手段在平面或球面上表示地球(或其它星球)若干现象的图形或图像，它具有严格的数学基础、符号系统、文字注记，并能用地图概括原则，科学地反映出自然和社会经济现象的分布特征及其相互关系。 2、什么是数字地图? 数字地图是存储在计算机的硬盘、软盘、光盘或磁带等介质上的，地图内容是通过数字来表示的，需要通过专用的计算机软件对这些数字进行显示、读取、检索、分析。 3、什么是栅格图？ 栅格图是基于一套行列组成的方格数据模型，使用一组方格描述地理要素，每一个方格的值代表一个现实的地理要素。 栅格数据适合于做空间分析和图象数据格式的存储，不适合做不连续的数据处理。 4、什么是数字栅格地图（DRG）？ 数字栅格地图(DRG)是纸质地图的栅格数字化产品。每幅图经扫描、几何纠正、图幅处理与数据的压缩处理，形成在内容、精度和色彩上与地图保持一致的栅格文件。 5、什么是栅格图像？ 栅格图像，也称光栅图像，是指在空间和亮度上都已经离散化了的图像。我们可以把一幅栅格图像考虑为一个矩阵，矩阵中的任一元素对应于图像中的一个点，而相应的值对应于该点的灰度级，数字矩阵中的元素叫做像素。数字图像与马赛克拼图相似，是由一系列像素组成的矩形图案，如果所有的像素有且仅有两个灰度级（黑或白），则称其为二值图像，也即位图；否者称其为灰度图像或彩色图像。 6、什么是矢量图？ 矢量图是基于直角坐标系统，用点、线、多边形描述地理要素的数据模型或数据结构。每一个地理要素由一系列有顺序的的x、y坐标描述，这些要素与属性相结合。 7、为什么要将栅格地图矢量化？ 纸质地图经扫描仪扫描后，初步保存为栅格图像（常见的格式有TIFF、BMP、PCX、JPEG等）。栅格图像在地理应用领域有着这样的缺陷：首先，栅格图像文件对图像的每一像素点（不管前景或背景像素）都要保存，所以其存储开销特别大。另外，我们不能对图像上的任一对象（曲线、文字或符号）进行属性修改、拷贝、移动及删除等图形编辑操作，更不能进行拓扑求解，只能对某个矩形区域内的所有像素同时进行图像编辑操作。此外，当图像进行放大或缩小显示

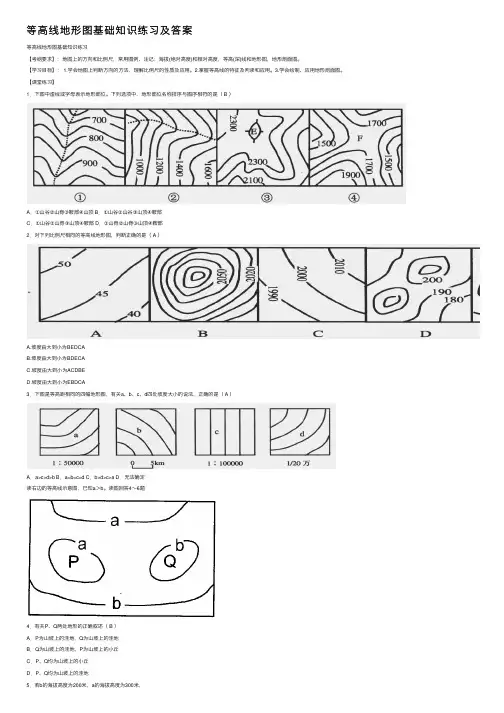

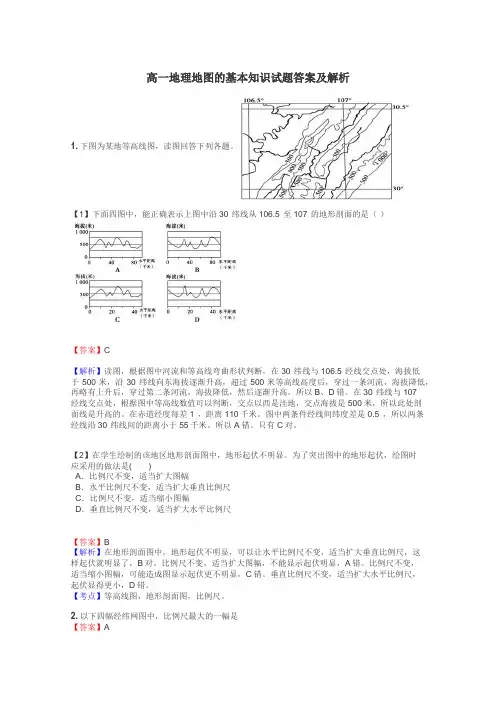

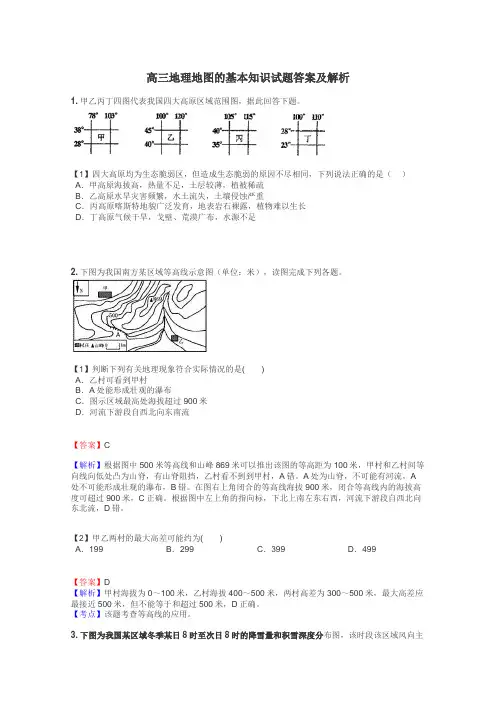

等高线地形图基础知识练习(有答案)
