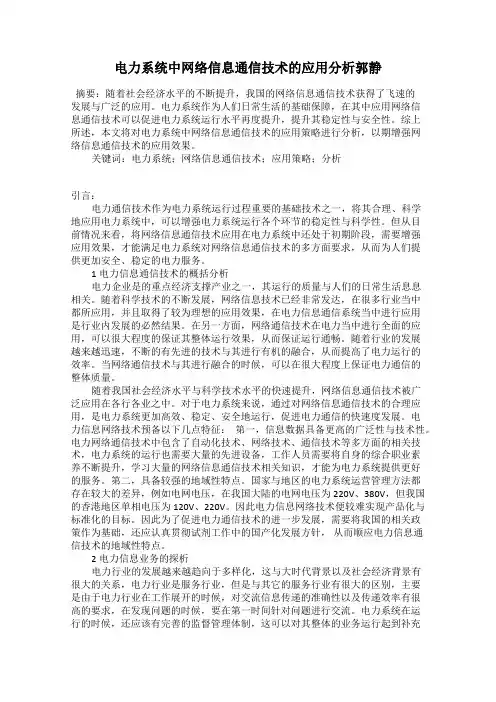

电力系统中网络信息通信技术的应用分析郭静
发表时间：2019-01-04T09:48:25.100Z 来源：《防护工程》2018年第28期作者：郭静
[导读] 随着社会经济水平的不断提升，我国的网络信息通信技术获得了飞速的发展与广泛的应用
郭静
国网吉林省电力有限公司松原供电公司吉林松原 138000
摘要：随着社会经济水平的不断提升，我国的网络信息通信技术获得了飞速的发展与广泛的应用。电力系统作为人们日常生活的基础保障，在其中应用网络信息通信技术可以促进电力系统运行水平再度提升，提升其稳定性与安全性。综上所述，本文将对电力系统中网络信息通信技术的应用策略进行分析，以期增强网络信息通信技术的应用效果。
关键词：电力系统；网络信息通信技术；应用策略；分析
引言：
电力通信技术作为电力系统运行过程重要的基础技术之一，将其合理、科学地应用电力系统中，可以增强电力系统运行各个环节的稳定性与科学性。但从目前情况来看，将网络信息通信技术应用在电力系统中还处于初期阶段，需要增强应用效果，才能满足电力系统对网络信息通信技术的多方面要求，从而为人们提供更加安全、稳定的电力服务。
1电力信息通信技术的概括分析
电力企业是的重点经济支撑产业之一，其运行的质量与人们的日常生活息息相关。随着科学技术的不断发展，网络信息技术已经非常发达，在很多行业当中都所应用，并且取得了较为理想的应用效果，在电力信息通信系统当中进行应用是行业内发展的必然结果。在另一方面，网络通信技术在电力当中进行全面的应用，可以很大程度的保证其整体运行效果，从而保证运行通畅。随着行业的发展越来越迅速，不断的有先进的技术与其进行有机的融合，从而提高了电力运行的效率。当网络通信技术与其进行融合的时候，可以在很大程度上保证电力通信的整体质量。
随着我国社会经济水平与科学技术水平的快速提升，网络信息通信技术被广泛应用在各行各业之中。对于电力系统来说，通过对网络信息通信技术的合理应用，是电力系统更加高效、稳定、安全地运行，促进电力通信的快速度发展。电力信息网络技术预备以下几点特征：第一，信息数据具备更高的广泛性与技术性。电力网络通信技术中包含了自动化技术、网络技术、通信技术等多方面的相关技术，电力系统的运行也需要大量的先进设备，工作人员需要将自身的综合职业素养不断提升，学习大量的网络信息通信技术相关知识，才能为电力系统提供更好的服务。第二，具备较强的地域性特点。国家与地区的电力系统运营管理方法都存在较大的差异，例如电网电压，在我国大陆的电网电压为220V、380V，但我国的香港地区单相电压为120V、220V。因此电力信息网络技术便较难实现产品化与标准化的目标。因此为了促进电力通信技术的进一步发展，需要将我国的相关政策作为基础，还应认真贯彻试剂工作中的国产化发展方针，从而顺应电力信息通信技术的地域性特点。
2电力信息业务的探析
电力行业的发展越来越趋向于多样化，这与大时代背景以及社会经济背景有很大的关系，电力行业是服务行业，但是与其它的服务行业有很大的区别，主要是由于电力行业在工作展开的时候，对交流信息传递的准确性以及传递效率有很高的要求，在发现问题的时候，要在第一时间针对问题进行交流。电力系统在运行的时候，还应该有完善的监督管理体制，这可以对其整体的业务运行起到补充以及推动作用。除此之外，其内部网络建设可以使各个部门之间的交流变得更加快捷有效，使得相应的查询功能能够落实到每天的任务安排当中。
3网络技术应用的优势
现阶段，我国科技发展速度不断加快，各种先进的科学技术被不断的应用到系统的运行当中，网络信息通信技术就是非常好的一个例子，网络信息技术的应用在很大程度上提高了电力企业各部门之间的信息传递效率，同时也提高了其整体运行效率。随着时代的发展，电力系统运行已经开始越来越趋向于智能化，并且其应用范围在不断的扩大，其发展开始趋向于智能的方向，将会给行业带来一次较大的转变，从而使运行效率得到有效的增加，为人们的日常生活以及学习带来很大的方便。
4当前我国电力信息通信网络的现状
4.1网络结构的构成不合理
结合现阶段行业内的总体发展情况来看，电力行业的通信网络状态并不理想，在一些技术层面上还是没有达到现阶段运行的标准，这种问题迟迟得不到解决，这对于电力行业的整体运行质量会造成一定的影响。对于大多数的电力运行设备来说，这样也务必会给设备日常的维护造成一定的影响，导致设备在运行的过程中存在一些安全隐患。
4.2电力信息通信网络的资源传输质量难以保证
随着经济的不断发展，社会对于电力的需求量越来越大，尤其是在最近几年，电力行业的发展速度不断加快，社会对电力资源方面的需求量已经达到历史的最大化，这与现阶段我国各行各业的高速发展是分不开的，同时，这也给电力企业的工作展开带来了很大的难题，一部分电力企业在信息的传输方面还存在着质量把控不到位的现象。
4.3电力通信系统发展存在的地域失衡现象
对于现阶段的电力通信系统的整体发展情况来说，存在着较为严重的地域失衡的现象，主要是由于我国国土面积广阔，再加上各地区之间的经济水平以及地理环境存在不同，在进行电网建设的时候往往会出现一定的问题，导致其建设的质量受到影响，这是很难避免的。并且很多地区的通信系统系统建设存在很大的差别，我国现阶段经济发展速度相对较快的是中东部地区，其通信系统的建设也更加完善，而对于经济发展速度相对较慢的西部地区来说，其通信系统的建设速度就相对较慢，甚至还有一部分地区没有进行通信系统的建设【1】。 5网络技术的具体应用分析
5.1语音业务
这项业务的主要功能包括以电力的运行作为基础的电话或者是行政电话，这有这样才能够保证建立起好的电力网络服务平台，为人们
